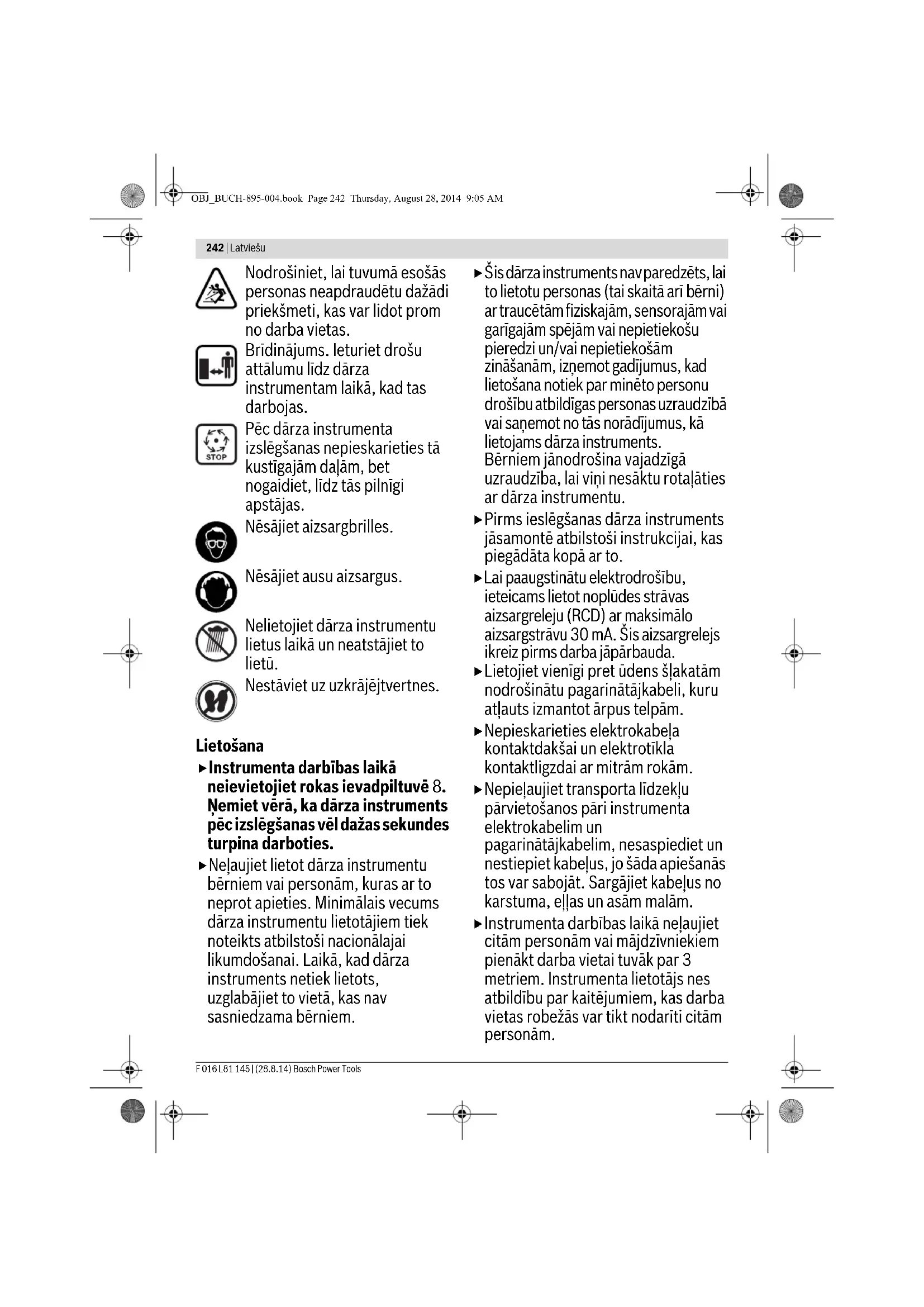

LIETOŠANAS INSTRUKCIJA AXT 2550 TC BOSCH

W 2200 2500 2300 2500 2500 Patērējamā jauda, S 1 W 2000 2300 2100 2300 2300 Griešanās ātrums brīvgaitā min.

Smalcināšanas sistēma ar frēzes veltni ar frēzes veltni „Turbine- Cut“ „Turbine- Cut“ „Turbine- Cut“ Maks. materiāla caurlaides spēja kg/st. 180

Darba režīms S 6 (40 %) nozīmē, ka instruments 40 s tiek darbināts ar slodzi un 60 s darbojas tukšgaitā. Praksē ir pieļaujama arī instrumenta nepārtraukta darbība.

Atkarībā no sasmalcināmā materiāla īpašībām. Ieslēgšanas brīdī elektrotīklā var īslaicīgi pazemināties spriegums. Pie sliktas tīkla kvalitātes tas var traucēt citu elektroierīču darbību. Taču, ja elektrotīkla iekšējā pretestība nepārsniedz 0,36 omus, elektrobarošanas traucējumi nav sagaidāmi. OBJ_BUCH-895-004.book Page 245 Thursday, August 28, 2014 9:05 AM246 | Latviešu F 016 L81 145 | (28.8.14) Bosch Power Tools Informācija par troksni un vibrāciju Atbilstības deklarācija Izstrādājuma kategorija: 50 Tehniskā lieta (2006/42/EK, 2000/14/EK) no: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montāža Jūsu drošībai Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pievadiet pareizu elektrotīkla spriegumu! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz dārza instrumenta marķējuma plāksnītes. Dārza instrumentus, kas paredzēti 230 V spriegumam, var darbināt arī no 220 V vai 240 V elektrotīkla. Elektropadeves līnijas aizsargierīcēm (drošinātājiem) jānodrošina šādas minimālās aizsargstrāvas vērtības: AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A Lietojot pagarinātājkabeli ar pārāk mazu vadu šķē rsgriezuma laukumu, dārza instrumenta noslodzes spēja var ievērojami samazināties. Ja pagarinātājkabeļa garums nepārsniedz 25 m, tā vadu šķērsgriezuma laukumam jābūt ne mazākam par 3x1,5mm

, bet, ja kabeļa garums pārsniedz 25 m, tā vadu šķērsgriezuma laukumam jābūt vismaz 2,5mm

IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu izmantošana var būt bīstama. Pagarinātājkabelim, kontaktdakšai un savienotājam jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām. Kabeļu savienojumiem jābūt sausiem, tos nedrīkst novietot uz zemes. Lai paaugstinātu elektrodrošību, ieteicams lietot noplūdes strāvas aizsargreleju (RCD) ar maksimālo aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda. Atklājot elektrokabelī bojājumu, nodrošiniet, lai nepieciešamais remonts tiktu veikts Bosch pilnvarotā remonta darbnīcā. Ja pagarinātājkabelis ir uztīts uz noturspoles, tas pirms lietošanas pilnīgi jāattin. Montāža Izņemiet dārza instrumentu no iesaiņojuma. (attēli A–D). Ievadpiltuves montāža (attēli E–F) Trokšņa parametru vērtības ir noteiktas atbilstoši EN 50434. 3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas. Trokšņa spiediena līmenis Trokšņa jaudas līmenis Izkliede K Nēsājiet ausu aizsargus! dB(A) dB(A)

3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst visiem direktīvās 2011/65/ES, 2014/30/ES, 2006/42/EK, 2000/14/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 60335-1, EN 50434. Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir: Atbilstība ir noteikta saskaņā ar pielikumu V. dB(A) 92 92 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Paceliet griezējmehānisma pārsegu 13 un atveriet to virzienā uz aizmuguri. Ieāķējiet dārza instrumentā ievadpiltuvi 8 un atlaidiet griezējmehānisma pārsegu 13. Piespiediet ievadpiltuvi 8 un grieziet sarkano stiprinošo rokturi 9 līdz galam pulksteņa rādītāju kustības virzienā, šādi nostiprinot ievadpiltuvi 8; ievadpiltuves nostiprināšanai rokturis 9 jāapgriež aptuveni 5 reizes. OBJ_BUCH-895-004.book Page 246 Thursday, August 28, 2014 9:05 AMLatviešu | 247 Bosch Power Tools F 016 L81 145 | (28.8.14) Lietošana Uzsākot lietošanu (attēls G) Uzstādiet dārza instrumentu uz stingra, līmeniska pamata. Darba laikā nesasveriet un nepārvietojiet dārza instrumentu. Ņemiet vērā, ka dzinējs pēc izslēgšanas vēl zināmu laiku turpina griezties! Atbrīvojiet koku saknes no zemes. Nepieļaujiet svešķermeņu, piemēram, akmens, stikla, metāla, auduma un plastmasas iekļūšanu ievadpiltuvē 8. Pretējā gadījumā var tikt bojāts griezējveltnis 16. Instrumenta ieslēgšanas brīdī tā ievadpiltuvei 8 jābūt tukšai. Ieslēgšana Nospiediet zaļo taustiņu 4. Izslēgšana Nospiediet sarkano „apturēšanas“ taustiņu 5. Lai pasargātu mehānisko daļu no bojājumiem, pēc dārza instrumenta izslēgšanas no jauna ieslēdziet to ne ātrāk, kā pēc 2 sekundēm. Aizsardzība pret atkārtotu ieslēgšanos Ja darba laikā tiek pārtraukta barojošā sprieguma padeve, dārza instruments izslēdzas. Tā tiek novērsta dārza instrumenta atkārtota patvaļīga ieslēgšanās, atjaunojoties barojošā sprieguma padevei. Darbības virziena maiņa Lai izmainītu instrumenta darbības virzienu, nospiediet un turiet nospiestu dzelteno taustiņu 6. Šādā gadījumā griezējveltnis 16 izmaina griešanās virzienu un atbrīvo iestrēgušo sasmalcināmo materiālu. Aizsardzība pret pārslodzi Pie stipras noslodzes (piemēram, ja iestrēgst griezējveltnis

16) dārza instruments pēc dažām sekundēm izslēdzas,

pārejot miera stāvoklī, pie tam skan tonālais signāls. Lai atiestatītu kļūmi, nospiediet sarkano apturēšanas taustiņu. Pēc tam iedarbiniet dārza instrumentu pretējā virzienā. Lai izbrīvētu iestrēgušo griezējmehānismu, nospiediet un turiet nospiestu dzelteno taustiņu 6. Mēģinot iedarbināt dārza instrumentu iepriekšējā virzienā, tas nesāk darboties un ir dzirdams tonālais signāls. Ja iestrēgumu neizdodas novērst šeit aprakstītajā veidā, no griezējmeh ānisma jāizņem spiedplāksne 15. Šim nolūkam lēni grieziet regulējošo rokturi 10 pretēji pulksteņa rādītāju kustības virzienam, līdz iestrēgušais materiāls tiek atbrīvots. Ja nepieciešams, pēc tam jāveic spiedplāksnes 15 regulēšana (skatīt sadaļu „Spiedplāksnes regulēšana (attēls H)“). Norādījumi darbam Lietojot dārza instrumentu, vienmēr nēsājiet aizsargbrilles, ausu aizsargus un aizsargcimdus. Pirms darba vienmēr pārbaudiet, vai ir pareizi iestiprināta uzkrājējtvertne un ievadpiltuve. Dārza instruments ir apgādāts ar īpašiem sensoriem. Ja uzkrājējtvertne 11 vai ievadpiltuve 8 atrodas nepareizā stāvoklī, dārza instruments nesāk darboties un skan brīdinošs tonālais signāls (instrumentam AXT 23 TC/ 25 TC 2550 TC bez tam vēl mirgo 2 mirdzdiodes 14). Lai atiestatītu kļūmi, nospiediet sarkano apturēšanas taustiņu. Ievietojiet sasmalcināmo materiālu ievadpiltuvē. Griezējveltnis 16 patstāvīgi satver ievadpiltuvē ievietoto materiālu un ievelk to instrumentā. Ja sasmalcinā mais priekšmets ir garš un pilnīgi neievietojas ievadpiltuvē, tad, griezējveltnim saskaroties ar to, priekšmets var izdarīt strauju vēzienu, tāpēc ieturiet drošu attālumu no dārza instrumenta. –Vienmēr ievietojiet sasmalcināmo materiālu ievadpiltuvē tādā daudzumā, lai tā 8 netiktu nosprostota. –Apvītušus, mitrus un jau vairākas dienas glabātus dārza atkritumus sasmalciniet pārmaiņus ar koku zariem un žagariem. Tas ļaus izvairīties no griezējveltņa 16 pieķepšanas. – Neveiciet tādu mīkstu atkritumu (piemēram, virtuves atkritumu) sasmalcināšanu, kas nesatur cietas vielas, bet kompostējiet šādus atkritumus tieši, bez sasmalcināšanas. – Sekojiet, lai sasmalcinātais materiāls varētu tikt brīvi izvadīts no izvadlūkas. Atsitiena briesmas! –Sasmalcināmais materiāls nedrīkst nosegt ventilācijas atveres 3. –Nepieļaujiet izvadlūkas nosprostošanos, jo tā rezultātā var notikt atsitiens, kā rezultātā sasmalcināmais materiāls tiek izmests no ievadpiltuves 8. Norādījumi smalcināšanai Zaru smalcināšana var būt vieglāka vai grūtāka, atkarībā no koku sugas un vecuma, kā arī no mitruma daudzuma koksnē. Optimāli rezultāti ir sasniedzami tad, ja tiek smalcināti svaigi koku zari drīz pēc to apgriešanas. Mīkstie dārza atkritumi tiek labāk sasmalcināti, tos ievadot mazās porcijās, īpaši tad, ja tie ir mitri. Lai novērstu nosprostošanos, ievadiet mīkstos dārza atkritumus pārmaiņus ar sausiem zariem. Spiedplāksnes regulēšana (attēls H) Spiedplāksne 15 tiek noregulēta rūpnīcā, un pirms instrumenta lietošanas pirmo reizi tai nav nepieciešama papildu regulēšana. Spiedplāksne 15 jāregulē pēc tam, kad tā ir nolietojusies (šādā gadījumā sasmalcināmais materiāls (piemēram, zari) vairs netiek pilnīgi sadalīts un veido „krelles“). Laikā, kad dzinējs griežas virzienā uz priekšu (ir nospiests zaļais taustiņš 4), pakāpeniski grieziet regulējošo rokturi 10 OBJ_BUCH-895-004.book Page 247 Thursday, August 28, 2014 9:05 AM248 | Latviešu F 016 L81 145 | (28.8.14) Bosch Power Tools nelielu soļu veidā pulksteņa rādītāju kustības virzienā, līdz kļūst dzirdams kluss berzes troksnis (kas rodas, griezējveltņa 16 asmeņiem saskaroties ar spiedplāksni 15 un noslīpējot to vajadzīgajā biezumā, par ko liecina dažas alumīnija skaidiņas, kas izkrīt no izvadlūkas). Kontrolējiet alumīnija skaidiņu parādīšanos uzkrājējtvertnē

Regulēšanas gaitā pagrieziet rokturi tikai nedaudz, lai neizsauktu spiedplāksnes 15 nevajadzīgu dilšanu. Kļūmju uzmeklēšana Šajā tabulā ir apkopota informācija par iespējamajām kļūmēm dārza instrumenta darbībā un par šo kļūmju novēršanu. Ja kļūmi neizdodas lokalizēt un novērst saviem spēkiem, griezieties pēc palīdzības tuvākajā remonta darbnīcā. Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pazīme Iespējamais cēlonis Novēršana Dārza instruments nedarbojas Uzkrājējtvertne nav pareizi iestiprināta Iestipriniet uzkrājējtvertni pareizi Ievadpiltuve nav pareizi iestiprināta Iestipriniet ievadpiltuvi pareizi Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Dārza instruments ir pārkarsis Nogaidiet, līdz dārza instruments ir atdzisis Ir pārdedzis drošinātājs Nomainiet drošinātāju Skan tonālais signāls (instrumentam AXT 23 TC/ 25 TC/2550 TC bez tam vēl mirgo divas mirdzdiodes), un dārza instruments nesāk darboties Uzkrājējtvertne vai ievadpiltuve nav pareizi iestiprināta Nodrošiniet, lai uzkrājējtvertne būtu pareizi ievietota instrumentā Nodrošiniet, lai ievadpiltuve būtu pareizi ievietota instrumentā un stingri nostiprināta, šim nolūkam griežot sarkano stiprinošo rokturi pulksteņa rād ītāju kustības virzienā Trīs reizes periodiski skan īsi tonālie signāli, un dārza instruments nesāk darboties (instrumentiem AXT 23 TC/ 25 TC/2550 TC bez tam vēl mirgo divas mirdzdiodes) Ir pārkarsis elektroniskais vadības bloks Nospiediet apturēšanas taustiņu. Nogaidiet, līdz dārza instruments ir atdzisis. Divas sekundes ilgi skan tonālais signāls, un slēdzis pārvietojas miera stāvoklī Mirgo viena mirdzdiode (instrumentiem AXT 23 TC/ 25 TC/2550 TC) Tas ir normāli; mirgojošā mirdzdiode norāda, ka dārza instruments ir pievienots elektrobarošanas sistēmai un gatavs darbam Ar pārtraukumiem skan īsi tonālie signāli, dārza instruments nesāk darboties, un kļūmi nevar atiestatīt, nospiežot apturēšanas taustiņu (instrumentiem AXT 23 TC/ 25 TC/2550 TC bez tam vēl mirgo divas mirdzdiodes) Ir nostrā dājusi aizsardzība pret zemu spriegumu No jauna iedarbiniet dārza instrumentu. Pārbaudiet, vai pagarinātājkabelis atbilst noteiktajām prasībām (zemas kvalitātes pagarinātājkabelis var būt par cēloni kļūmei) Ja tiek lietots agregators, pārbaudiet, vai tas darbojas pareizi Desmit sekundes ilgi skan nepārtraukts tonālais signāls, dārza instruments nesāk darboties, un kļūmi nevar atiestatīt, nospiežot apturēšanas taustiņu (instrumentiem AXT 23 TC/ 25 TC/2550 TC bez tam vēl mirgo divas mirdzdiodes) Kļūme elektroniskajā vadības blokā Griezieties Bosch pilnvarotā servisa centrā OBJ_BUCH-895-004.book Page 248 Thursday, August 28, 2014 9:05 AMLatviešu | 249 Bosch Power Tools F 016 L81 145 | (28.8.14) Apkalpošana un tīrīšana Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Strādājot ar dārza instrumentu, kā arī, veicot tā apkalpošanu vai tīrīšanu, vienmēr uzvelciet aizsargcimdus. Piezīme. Lai nodrošinātu ilgstošu un nevainojamu instrumenta darbību, regulāri veiciet šādus apkalpošanas darbus. Regulāri pārbaudiet, vai nav bojāts vai kļuvis vaļīgs dārza instrumenta asmens, vai nav kļuvuši vaļīgi stiprinājuma elementi un vai kāda no daļām nav nolietojusies vai bojāta. Pārbaudiet, vai uz instrumenta ir nostiprināti visi paredzētie
