Toote tüüp	Külmik sügavkülmikuga
Mõõtmed (kõrgus x laius x sügavus)	122.5 cm x 54 cm x 55 cm
Kaal	50 kg
Elektrivarustus	220-240 V, 50 Hz
Energiaklass	A++
Kogumaht	200 L
Jahutusmaht	150 L
Sügavkülmutusmaht	50 L
No Frost funktsioon	Jah (sügavkülmikus)
Temperatuuri reguleerimine	Digitaalne elektrooniline
Paigaldustüüp	Sisseehitatav (built-in)
Müratase	38 dB
Kliimaklass	SN-ST
Jahutussüsteem	Kompressor
Sisevalgustus	LED
Riiulite materjal	Karastatud klaas
Puhkusefunktsioon	Jah
Avatud ukse alarm	Jah
Hooldus ja puhastus	Puhasta pehme lapiga ja neutraalse pesuvahendiga; vajadusel sulata külmik käsitsi (sügavkülmik No Frost automaatne).
Ohutus	Uste automaatne sulgumine; reguleeritavad jalad tasandamiseks; laste turvalukk (vastavalt mudelile).
Varuosad ja parandatavus	Saadaval Bosch ametlikus tehnilises teeninduses. Parandatavusindeks on 7.5/10.

Korduma kippuvad küsimused - KIL24NSF3 BOSCH

Kuidas reguleerida Bosch KIL24NSF3 külmiku temperatuuri?

Temperatuuri saate reguleerida elektroonilisel juhtpaneelil. Vajutage temperatuuri nuppu ja valige soovitud väärtus vahemikus 2 °C kuni 8 °C külmiku jaoks ja -18 °C kuni -24 °C sügavkülmiku jaoks.

Mida teha, kui külmik ei jahuta piisavalt?

Kontrollige temperatuuri seadistust, veenduge, et uksed on tihedalt suletud, puhastage tagumised kondensaatorid ja kontrollige, et ventilatsiooniavad poleks ummistunud. Kui probleem püsib, võtke ühendust tehnilise teenindusega.

Kuidas puhastada külmiku sisemust?

Ühendage seade vooluvõrgust, eemaldage kõik toidud ja riiulid. Puhastage pehme lapiga, mis on niisutatud soojas vees neutraalse pesuvahendiga. Ärge kasutage abrasiivseid ega lahustipõhiseid tooteid. Enne uuesti ühendamist kuivatage täielikult.

Kas külmikul on No Frost funktsioon?

Jah, sügavkülmikul on No Frost süsteem, mis takistab jää teket. Külmik vajab perioodilist käsitsi sulatamist, kui sellel alal pole No Frost süsteemi.

Mida tähendab avatud ukse alarm?

Helialarm näitab, et uks on olnud avatud rohkem kui 60 sekundit. Sulgege see, et säästa energiat ja vältida külma kadu. Alarm lõpeb automaatselt ukse sulgemisel.

Mis on KIL24NSF3 kliimaklass?

Kliimaklass on SN-ST, mis tähendab, et see töötab korralikult ümbritseva õhu temperatuuril vahemikus +10 °C kuni +38 °C.

Kuidas vahetada LED-pirne?

LED-valgustus on pika elueaga ja ei vaja vahetamist. Kui see ebaõnnestub, võtke ühendust ametliku tehnilise teenindusega, kuna kasutaja ei saa seda ise vahetada.

Kas ma saan paigaldada külmiku kinnisesse mööblisse?

Jah, see mudel on mõeldud sisseehitatavaks paigalduseks. Veenduge, et jätaksite juhendi järgi piisavad ventilatsiooniavad, et tagada õige õhuringlus.

Mida teen, kui külmik teeb liigset müra?

Kontrollige, et see on tasane ja ei puuduta mööblit ega seinu. Tavaline müra hõlmab kompressorit ja külmaaine ringlust. Kui müra on väga vali, kontrollige jalgu või kutsuge tehniline teenindus.

Kust saan varuosi?

Originaalsed varuosad on saadaval Bosch ametliku tehnilise teeninduse kaudu. Saate tellida varuosi nagu riiulid, sahtlid või filtrid volitatud kauplustest või veebist.

KASUTUSJUHEND KIL24NSF3 BOSCH

1.2.2 Ohusümbolid 93

1.2.3 Hoiatuste struktuur 94

1.2.4 Üldised sümbolid 94

Ohutus....95

2.1 Üldised ohutusjuhised....95

2.1.1 Köik kodumasinad....95

Toöriistad ja abinõud....96

Remont 97

4.1 Uksetihendi vahetamine....97

4.3 Riiuli vahetamine 102

4.3.1 Riiuli eemaldamine.... 102

4.3.2 Riiuli paigaldamine....102

4.4 Pudelialuse vahetamine.... 103

4.4.1 Pudelialuse eemaldamine.... 103

4.4.2 Pudelialuse paigaldamine....103

4.5 Ukseraami vahetamine 104

4.5.1 Ukseraami eemaldamine.... 104

4.5.2 Ukseraami paigaldamine 104

4.6 Puu- ja köögiviljamahuti vahetamine.... 105

4.6.1 Puu- ja köögiviljamahuti eemaldamine.... 105

4.6.2 Puu- ja köögiviljamahuti paigaldamine.... 105

4.7 Elektripirni vahetamine....106

4.7.1 Elektripirni eemaldamine 106

4.7.2 Elektripirni paigaldamine....106

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start|Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

2. i Uksetihendi kerge köverdumine on normaalne ega möjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir-gu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Uksehinge eemaldamine

1. 1. Keerake lahti kaks kruvi (1).

2. Vabastage ülemine hing (2).

3. Nihutage uks koos ülemise hingega välja (3).

1. 1. Eemaldage uks (1).

2. Eemaldage ülemine hing (2).

Ülemine hing on eemaldatud.

Remont

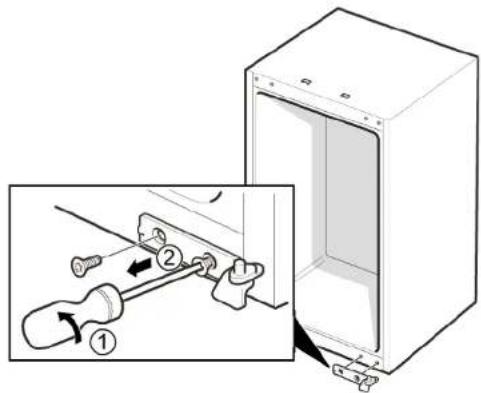

1. 1. Keerake lahti kaks kruvi (1).
2. Eemaldage alumine hing (2).

Alumine hing on eemaldatud.

4.2.2 Uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Riiuli vahetamine

Nõue:

Uks on lahti.

4.3.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.3.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.4 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.4.1 Pudelialuse eemaldamine

Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.4.2 Pudelialuse paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.5 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.5.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.5.2 Ukseraami paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.6 Puu- ja köögiviljamahuti vahetamine

Nõue:

Uks on lahti.

4.6.1 Puu- ja köögiviljamahuti eemaldamine

1. Tömmake mahuti täielikult välja (1).

2. Eemaldage mahuti (2).

Mahuti on eemaldatud.

4.6.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Elektripirni vahetamine

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Sisearmatuur elektripirni lähedal on eemaldatud.

4.7.1 Elektripirni eemaldamine

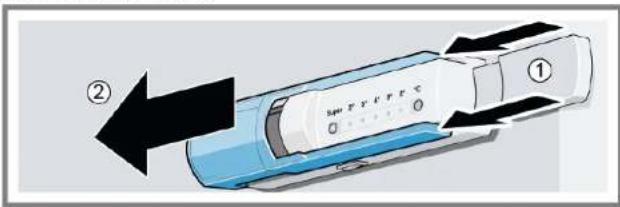

1. Lükake katteresti (1).
2. Libistage katteresti ettepoole (2).
3. Eemaldage katterest (3)
4. Keerake elektripirn lahti (4).

Elektripirn on eemaldatud.

4.7.2 Elektripirni paigaldamine

Asendusvalgusti: 220 VAC – 240 VAC, E14 elektripirni pesa, vt katkise elektripirni nimivõimsust.

▶ Paigaldage vastupidises järjekorras.
