KIL24NSF3 - Frigider BOSCH - Manual de utilizare gratuit

Tip de produs	Frigider cu congelator
Dimensiuni (înălțime x lățime x adâncime)	122.5 cm x 54 cm x 55 cm
Greutate	50 kg
Alimentare electrică	220-240 V, 50 Hz
Clasă energetică	A++
Capacitate totală	200 L
Capacitate de refrigerare	150 L
Capacitate de congelare	50 L
Funcție No Frost	Da (în congelator)
Control al temperaturii	Electronic digital
Tip de instalare	Integrabil (built-in)
Nivel de zgomot	38 dB
Clasă climatică	SN-ST
Sistem de refrigerare	Compresor
Iluminare interioară	LED
Material rafturi	Sticlă securizată
Funcție vacanță	Da
Alarmă ușă deschisă	Da
Întreținere și curățare	Curățați cu o cârpă moale și detergent neutru; dezghețați manual frigiderul dacă este necesar (congelator No Frost automat).
Siguranță	Închidere automată a ușii; picioare reglabile pentru nivelare; blocaj de siguranță pentru copii (în funcție de model).
Piese de schimb și reparabilitate	Disponibile la service-ul tehnic oficial Bosch. Indicele de reparabilitate este 7.5/10.

Întrebări frecvente - KIL24NSF3 BOSCH

Cum reglez temperatura frigiderului Bosch KIL24NSF3?

Puteți regla temperatura prin panoul de control electronic. Apăsați butonul de temperatură și selectați valoarea dorită între 2 °C și 8 °C pentru frigider și între -18 °C și -24 °C pentru congelator.

Ce fac dacă frigiderul nu răcește suficient?

Verificați setarea temperaturii, asigurați-vă că ușile sunt bine închise, curățați condensatoarele din spate și verificați dacă nu există obstrucții la grătarele de ventilație. Dacă persistă, contactați service-ul tehnic.

Cum curăț interiorul frigiderului?

Deconectați aparatul, scoateți toate alimentele și rafturile. Curățați cu o cârpă moale umezită în apă călduță cu detergent neutru. Nu folosiți produse abrazive sau solvenți. Uscați complet înainte de a reconecta.

Frigiderul are funcție No Frost?

Da, congelatorul dispune de sistem No Frost care previne formarea gheții. Frigiderul necesită dezghețare manuală periodică dacă nu are sistem No Frost în acea zonă.

Ce înseamnă alarma de ușă deschisă?

Alarma sonoră indică faptul că ușa a fost deschisă mai mult de 60 de secunde. Închideți-o pentru a economisi energie și a evita pierderea frigului. Alarma se va opri automat la închidere.

Care este clasa climatică a modelului KIL24NSF3?

Clasa climatică este SN-ST, ceea ce înseamnă că funcționează corect la temperaturi ambientale între +10 °C și +38 °C.

Cum schimb becurile LED?

Iluminarea LED este de lungă durată și nu necesită înlocuire. Dacă se defectează, contactați service-ul tehnic oficial, deoarece nu poate fi înlocuită de utilizator.

Pot instala frigiderul într-un dulap închis?

Da, acest model este proiectat pentru instalare integrabilă (built-in). Asigurați-vă că lăsați ventilațiile adecvate conform instrucțiunilor din manual pentru a garanta circulația corectă a aerului.

Ce fac dacă frigiderul face zgomot excesiv?

Verificați dacă este nivelat și nu atinge mobilă sau pereți. Zgomotele normale includ compresorul și circulația agentului frigorific. Dacă este prea puternic, verificați picioarele sau sunați la service-ul tehnic.

De unde găsesc piese de schimb?

Piesele de schimb originale sunt disponibile prin service-ul tehnic oficial Bosch. Puteți solicita piese precum rafturi, sertare sau filtre în magazine autorizate sau online.

MANUAL DE UTILIZARE KIL24NSF3 BOSCH

Indicii pentru reparații - Frigider

i Referitor la acest document.... 273

1.1 Informatii importante 273
1.1.1 Aplicabilitatea 273

1.2 Explicatia simbolurilor 273

1.2.1 Nivelurile de pericol.... 273

1.2.2 Simbolurile de pericol 273

1.2.3 Structura avertismentelor.... 274

2.1 Instructiuni generale de sigurantă.... 275

2.1.1 Toate aparatele electrocasnice 275

Instrumente și materiale utile.... 276

Repararea....277

4.1 Înlocuirea garniturii uşii 277

4.1.1 Demontarea garniturii uşii....277

4.1.2 Montarea garniturii uşii 277

4.2 Înlocuirea balamalei uşii.... 280

4.2.1 Demontarea balamalei uşii 280

4.2.2 Montarea balamalei uşii 281

4.3 Repozitionarea raftului 282

4.3.1 Demontarea raftului 282

4.3.2 Montarea raftului.... 282

4.4 Repozitionarea suportului pentru sticle.... 283

4.4.1 Demontarea suportului pentru sticle 283

4.4.2 Montarea suportului pentru sticle 283

4.5 Repoziționarea raftului pentru ușă 284

4.5.1 Demontarea raftului pentru uşâ.... 284

4.5.2 Montarea raftului pentru uşă 284

4.6 Repoziționarea containerului pentru fructe și legume 285

4.6.1 Demontarea containerului pentru fructe și legume.... 285

4.6.2 Montarea containerului pentru fructe și legume.... 285

4.7 Inlocuirea lâmpii 286

4.7.1 Demontarea lämpii....286

4.7.2 Montarea lămpii 286

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
i	Identificarea unei recomandări speciale(text și/sau grafică)
i	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protectie [00342013]	60 cm x 50 cm
Cap torx TX20 [00340865]	6,3 mm (1/4")

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. if Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea balamalei uşii

1. 1. Deşurubați două şuruburi (1).

2. Eliberați balamaua de sus (2)

3. Demontați ușa împreună cu balamaua de sus (3).

Balamaua de sus este demontată.

Repararea

1. 1. Deşurubați două şuruburi (1).
2. Demontați balamaua de jos (2).

Balamaua de jos este demontată.

4.2.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.3.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.3.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea suportului pentru sticle

Cerință:

Uşa este deschisă.

4.4.1 Demontarea suportului pentru sticle

- Tragetii suportul pentru sticle pentru a-l scoate.

Suportul pentru sticle este demontat.

4.4.2 Montarea suportului pentru sticle

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

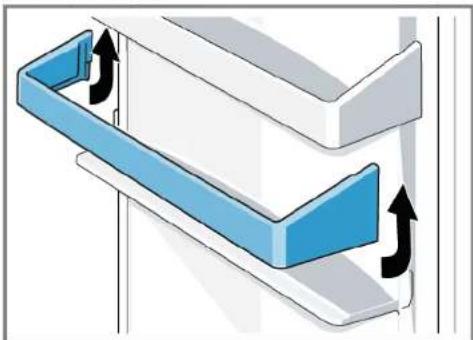

4.5.1 Demontarea raftului pentru uşă

▶ Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.5.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.6.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Înlocuirea lămpii

Marginea ascuțite!

Rănire prin tăiere

▶ Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
√ Fitingurile de interior din apropierea lămpii sunt demontate.

4.7.1 Demontarea lămpii

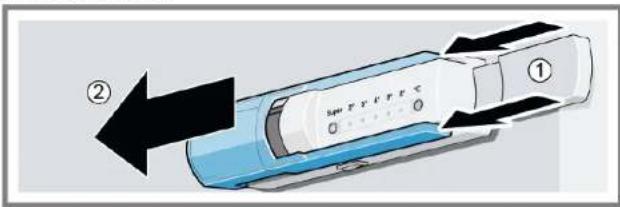

1. Împingeti grila de acoperire (1).
2. Glisați grila de acoperire în față (2).

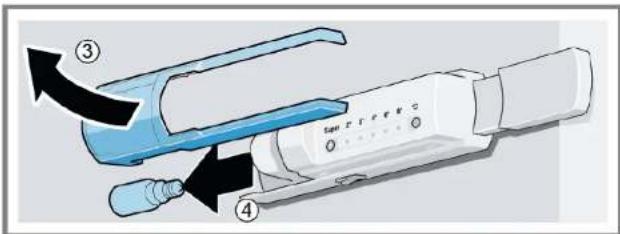

3. Demontați grila de acoperire (3).
4. Deşurubați lampa (4).

Lampa este demontată.

4.7.2 Montarea lămpii

Lampă de schimb: 220 VAC – 240 VAC, E14 suport pentru bec, a se vedea puterea lâmpii defecte.

Montați urmând procedura de demontare în ordine inversă.
