KIL24NSF3 - Chladnička BOSCH - Bezplatný návod na obsluhu

Typ produktu	Chladnička s mrazničkou
Rozmery (výška x šírka x hĺbka)	122,5 cm x 54 cm x 55 cm
Hmotnosť	50 kg
Elektrické napájanie	220-240 V, 50 Hz
Energetická trieda	A++
Celková kapacita	200 L
Kapacita chladenia	150 L
Kapacita mrazenia	50 L
Funkcia No Frost	Áno (v mrazničke)
Regulácia teploty	Elektronická digitálna
Typ inštalácie	Integrovateľná (zabudovateľná)
Hlučnosť	38 dB
Klimatická trieda	SN-ST
Chladiaci systém	Kompresor
Vnútorné osvetlenie	LED
Materiál políc	Tvrdené sklo
Dovolenková funkcia	Áno
Alarm otvorených dverí	Áno
Údržba a čistenie	Čistiť jemnou handričkou a neutrálnym čistiacim prostriedkom; v prípade potreby manuálne odmrazovať chladničku (mraznička automaticky No Frost).
Bezpečnosť	Automatické zatváranie dverí; nastaviteľné nožičky na vyrovnanie; detská poistka (podľa modelu).
Náhradné diely a opraviteľnosť	K dispozícii v oficiálnom servise Bosch. Index opraviteľnosti je 7,5/10.

Často kladené otázky - KIL24NSF3 BOSCH

Ako nastaviť teplotu chladničky Bosch KIL24NSF3?

Teplotu môžete nastaviť pomocou elektronického ovládacieho panela. Stlačte tlačidlo teploty a vyberte požadovanú hodnotu medzi 2 °C a 8 °C pre chladničku a medzi -18 °C a -24 °C pre mrazničku.

Čo robiť, ak chladnička dostatočne nechladí?

Skontrolujte nastavenie teploty, uistite sa, že dvere sú dobre zatvorené, vyčistite zadné kondenzátory a skontrolujte, či nie sú upchaté vetracie otvory. Ak problém pretrváva, kontaktujte servis.

Ako vyčistiť vnútro chladničky?

Odpojte spotrebič, vyberte všetky potraviny a police. Čistite jemnou handričkou namočenou v teplej vode s neutrálnym čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá. Pred opätovným zapojením dôkladne vysušte.

Má chladnička funkciu No Frost?

Áno, mraznička má systém No Frost, ktorý zabraňuje tvorbe ľadu. Chladnička vyžaduje pravidelné manuálne odmrazovanie, ak v tejto zóne nemá systém No Frost.

Čo znamená alarm otvorených dverí?

Zvukový alarm signalizuje, že dvierka sú otvorené viac ako 60 sekúnd. Zatvorte ich, aby ste ušetrili energiu a zabránili strate chladu. Alarm sa po zatvorení automaticky vypne.

Aká je klimatická trieda modelu KIL24NSF3?

Klimatická trieda je SN-ST, čo znamená, že spotrebič správne funguje pri teplotách okolia medzi +10 °C a +38 °C.

Ako vymeniť LED žiarovky?

LED osvetlenie je dlhotrvajúce a nevyžaduje výmenu. Ak zlyhá, kontaktujte oficiálny servis, pretože nie je vymeniteľné používateľom.

Môžem chladničku nainštalovať do uzavretej skrinky?

Áno, tento model je navrhnutý na integrovateľnú inštaláciu (zabudovateľný). Uistite sa, že ponecháte primerané vetranie podľa pokynov v návode, aby bola zaistená správna cirkulácia vzduchu.

Čo robiť, ak chladnička vydáva nadmerný hluk?

Skontrolujte, či je vyrovnaná a či sa nedotýka nábytku alebo stien. Bežné zvuky zahŕňajú kompresor a cirkuláciu chladiva. Ak je hluk príliš silný, skontrolujte nožičky alebo zavolajte servis.

Kde získam náhradné diely?

Originálne náhradné diely sú k dispozícii prostredníctvom oficiálneho servisu Bosch. Môžete si objednať diely ako police, zásuvky alebo filtre v autorizovaných predajniach alebo online.

NÁVOD NA OBSLUHU KIL24NSF3 BOSCH

1.1 Dôležité informácie 288

1.1.1 Účel 288

1.2 Vysvetlenie symbolov 288

1.2.1 Úrovne nebezpečenstva.... 288

1.2.2 Symboly označujúce riziká 288

1.2.3 Štruktúra varovaní 289

Nástroje a pomôcky 291

Oprava....292

4.1 Výmena tesnenia dvierok....292

4.3 Výmena odkladacej plochy....297

4.3.2 Montáž odkladacej plochy 297

4.4 Výmena odkladacieho priestoru na fľaše.... 298

4.4.1 Odobratie odkladacieho priestoru na flaše.... 298

4.4.2 Montáž odkladacieho priestoru na fl'aše 298

4.5 Výmena poličky v dvierkach 299

4.5.1 Odobratie poličky v dvierkach 299

4.7 Výmena žiarovky 301

4.7.1 Odobratie žiarovky 301

4.7.2 Montáž žiarovky.... 301

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie závesu dvierok

1. 1. Odskrutkujte dve skrutky (1).

2. Uvol'nite horný záves (2)

3. Vyberte dvierka s horným závesom (3).

1. 1. Odskrutkujte dve skrutky (1).
2. Odoberte spodný záves (2)

Spodný záves je odobratý.

4.3 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.3.2 Montáž odkladacej plochy

4.4 Výmena odkladacieho priestoru na fl'aše

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie odkladacieho priestoru na fl'aše

- Vytiahnite odkladací priestor na fl'aše.

4.5 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

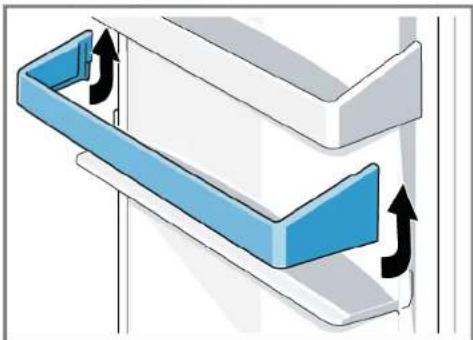

4.5.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

Dvierka sú otvorené.

4.6.1 Odobratie nádoby na ovocie a zeleninu

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Vnútorné tvarovky v blízkosti žiarovky sú odobraté.

4.7.1 Odobratie žiarovky

1. Stlačte mriežku krytu (1).
2. Posuňte mriežku krytu dopredu (2).
3. Odoberte mriežku krytu (3).
4. Odskrutkujte žiarovku (4).

4.7.2 Montáž žiarovky

Náhradné osvetlenie: 220 VAC – 240 VAC, E14 držiak žiarovky, pozrite si počet wattov pokazenej žiarovky.
