Vrsta izdelka	Hladilnik z zamrzovalnikom
Dimenzije (višina x širina x globina)	122,5 cm x 54 cm x 55 cm
Teža	50 kg
Električno napajanje	220-240 V, 50 Hz
Energijski razred	A++
Skupna prostornina	200 L
Prostornina hladilnika	150 L
Prostornina zamrzovalnika	50 L
Funkcija No Frost	Da (v zamrzovalniku)
Nadzor temperature	Elektronski digitalni
Vrsta namestitve	Vgradni
Raven hrupa	38 dB
Klimatski razred	SN-ST
Hladilni sistem	Kompresor
Notranja osvetlitev	LED
Material polic	Kaljeno steklo
Počitniška funkcija	Da
Alarm za odprta vrata	Da
Vzdrževanje in čiščenje	Čistite z mehko krpo in nevtralnim detergentom; ročno odtajajte hladilnik, če je potrebno (zamrzovalnik samodejno No Frost).
Varnost	Samodejno zapiranje vrat; nastavljive noge za izravnavo; otroška zaščita (odvisno od modela).
Nadomestni deli in popravljivost	Na voljo pri uradnem servisu Bosch. Indeks popravljivosti je 7,5/10.

Pogosto zastavljena vprašanja - KIL24NSF3 BOSCH

Kako nastaviti temperaturo hladilnika Bosch KIL24NSF3?

Temperaturo lahko nastavite prek elektronske nadzorne plošče. Pritisnite gumb za temperaturo in izberite želeno vrednost med 2 °C in 8 °C za hladilnik ter med -18 °C in -24 °C za zamrzovalnik.

Kaj storiti, če hladilnik ne hladi dovolj?

Preverite nastavitev temperature, prepričajte se, da so vrata pravilno zaprta, očistite zadnje kondenzatorje in preverite, da prezračevalne rešetke niso zamašene. Če težava vztraja, se obrnite na servis.

Kako očistiti notranjost hladilnika?

Odklopite napravo, odstranite vsa živila in police. Očistite z mehko krpo, navlaženo s toplo vodo in nevtralnim detergentom. Ne uporabljajte abrazivnih sredstev ali topil. Pred ponovnim priklopom popolnoma posušite.

Ali ima hladilnik funkcijo No Frost?

Da, zamrzovalnik ima sistem No Frost, ki preprečuje nastajanje ledu. Hladilnik potrebuje občasno ročno odtajanje, če nima sistema No Frost v tem območju.

Kaj pomeni alarm za odprta vrata?

Zvočni alarm pomeni, da so vrata odprta več kot 60 sekund. Zaprite jih, da prihranite energijo in preprečite izgubo mraza. Alarm se samodejno ustavi ob zaprtju.

Kakšen je klimatski razred modela KIL24NSF3?

Klimatski razred je SN-ST, kar pomeni, da deluje pravilno pri temperaturah okolice med +10 °C in +38 °C.

Kako zamenjati LED žarnice?

LED osvetlitev ima dolgo življenjsko dobo in je ni treba zamenjati. Če odpove, se obrnite na uradni servis, saj je uporabnik ne more zamenjati.

Ali lahko hladilnik namestim v zaprto omaro?

Da, ta model je zasnovan za vgradno namestitev. Zagotovite ustrezno prezračevanje v skladu z navodili v priročniku, da zagotovite pravilno kroženje zraka.

Kaj storiti, če hladilnik prekomerno hrupi?

Preverite, ali je naprava poravnana in ali se dotika pohištva ali sten. Običajni zvoki vključujejo kompresor in kroženje hladilnega sredstva. Če je hrup zelo močan, preverite noge ali pokličite servis.

Kje dobim nadomestne dele?

Originalni nadomestni deli so na voljo pri uradnem servisu Bosch. Dele, kot so police, predali ali filtri, lahko naročite v pooblaščenih trgovinah ali na spletu.

NAVODILA ZA UPORABO KIL24NSF3 BOSCH

4.3.1 Plaukta iznemšana 207

4.7.1 Spuldzes iznemšana 211

4.3.1 Plaukta iznemšana

- Izvelciet plauktu.

4.7.1 Spuldzes iznemšana

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 303

1.1 Pomembne informacije 303

1.1.1 Namen 303

1.2 Razlaga simbolov 303

1.2.1 Stopnje nevarnosti 303

1.2.2 Simboli za nevamost.... 303

1.2.3 Struktura opozoril 304

1.2.4 Splošni simboli 304

Varnost.... 305

2.1 Splošna varnostna navodila 305

2.1.1 Vsi gospodinjski aparati.... 305

Orodja in pripomočki.... 306

Popravilo 307

4.1 Zamenjava tesnila vrat....307

4.1.1 Odstranjevanje tesnila vrat 307

4.1.2 Namestitev tesnila vrat 307

4.2.1 Odstranjevanje tečaja vrat 310

4.2.2 Namestitev tečaja vrat.... 311

4.3 Zamenjava police 312

4.3.1 Odstranjevanje police 312

4.3.2 Namestitev police.... 312

4.4 Zamenjava nosilca za steklenice 313

4.4.1 Odstranjevanje nosilca za steklenice.... 31

4.4.2 Namestitev nosilca za steklenice.... 31

4.5 Zamenjava vratnega predala 314

4.5.1 Odstranjevanje vratnega predala 314

4.5.2 Namestitev vratnega predala 314

4.6 Zamenjava predala za sadje in zelenjavo.... 31

4.6.1 Odstranjevanje predala za sadje in zelenjavo 315

4.6.2 Namestitev predala za sadje in zelenjavo 315

4.7.1 Odstranjevanje lučke.... 316

4.7.2 Namestitev lučke.... 316

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

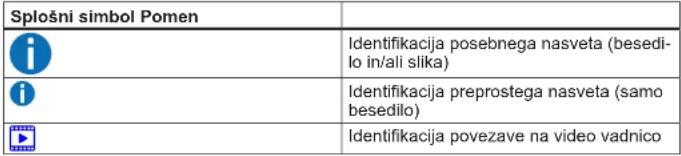

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. if Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

1. Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje tečaja vrat

1. 1. Odvijte vijaka (1).

2. Sprostite zgornji tečaj (2)

3. Odmaknite vrata z zgornjim tečajem (3).

Spodnji tečaj je odstranjen.

4.2.2 Namestitev tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava police

Zahteva:

Vrata so odprta.

4.3.1 Odstranjevanje police

- Izvlecite polico.

Nosilec za steklenice je odstranjen.

4.4.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

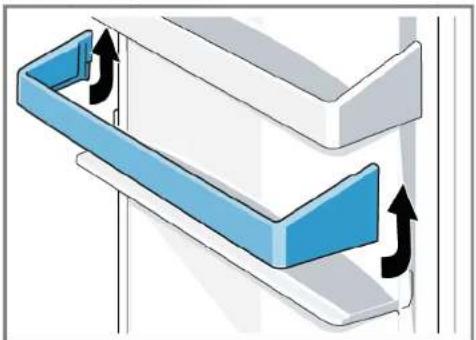

4.5.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.5.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje predala za sadje in zelenjavo

▶ 1. Predal izvlecite do konca (1).

1. Predal odstranite (2).

4.6.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava lučke

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Notranji elementi v bližini lučke so odstranjeni.

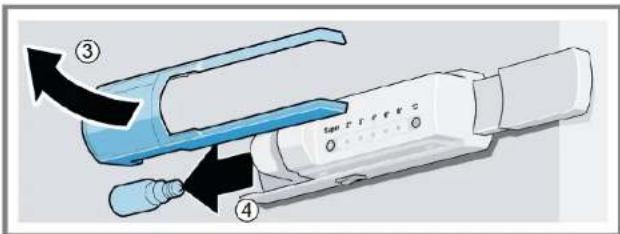

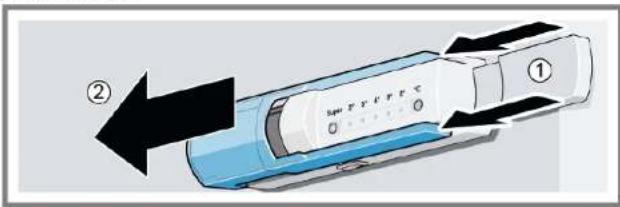

4.7.1 Odstranjevanje lučke

▶ 1. Potisnite pokrivni del (1).
2. Pomaknite pokrivni del v smeri naprej (2).
3. Odstranite pokrivni del (3).
4. Odvijte lučko (4).

Lučka je odstranjena.

4.7.2 Namestitev lučke

Nadomestna sijalka: 220 VAC – 240 VAC, držalo žarnice E14, glejte moč okvarjene sijalke.

▶ Namestite v obratnem vrstnem redu.
