KIL24NSF3 - ψυγείο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψυγείο με καταψύκτη
Διαστάσεις (ύψος x πλάτος x βάθος)	122.5 cm x 54 cm x 55 cm
Βάρος	50 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Ενεργειακή κλάση	A++
Συνολική χωρητικότητα	200 L
Χωρητικότητα ψύξης	150 L
Χωρητικότητα κατάψυξης	50 L
Λειτουργία No Frost	Ναι (στον καταψύκτη)
Έλεγχος θερμοκρασίας	Ηλεκτρονικός ψηφιακός
Τύπος εγκατάστασης	Ενσωματώσιμο (built-in)
Επίπεδο θορύβου	38 dB
Κλιματική κλάση	SN-ST
Σύστημα ψύξης	Συμπιεστής
Εσωτερικός φωτισμός	LED
Υλικό ραφιών	Σκληρυμένο γυαλί
Λειτουργία διακοπών	Ναι
Συναγερμός ανοιχτής πόρτας	Ναι
Συντήρηση και καθαρισμός	Καθαρίζετε με μαλακό πανί και ουδέτερο απορρυπαντικό· ξεπαγώνετε χειροκίνητα το ψυγείο εάν είναι απαραίτητο (ο καταψύκτης είναι No Frost αυτόματος).
Ασφάλεια	Αυτόματο κλείσιμο πόρτας· ρυθμιζόμενα πόδια για ισοπέδωση· κλείδωμα ασφαλείας για παιδιά (ανάλογα με το μοντέλο).
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα στο επίσημο τεχνικό κέντρο της Bosch. Ο δείκτης επισκευασιμότητας είναι 7.5/10.

Συχνές ερωτήσεις - KIL24NSF3 BOSCH

Πώς να ρυθμίσετε τη θερμοκρασία του ψυγείου Bosch KIL24NSF3;

Μπορείτε να ρυθμίσετε τη θερμοκρασία μέσω του ηλεκτρονικού πίνακα ελέγχου. Πατήστε το κουμπί θερμοκρασίας και επιλέξτε την επιθυμητή τιμή μεταξύ 2 °C και 8 °C για το ψυγείο, και μεταξύ -18 °C και -24 °C για τον καταψύκτη.

Τι να κάνετε αν το ψυγείο δεν ψύχει αρκετά;

Ελέγξτε τη ρύθμιση θερμοκρασίας, βεβαιωθείτε ότι οι πόρτες είναι καλά κλειστές, καθαρίστε τους πίσω συμπυκνωτές και ελέγξτε ότι δεν υπάρχει εμπόδιο στα ανοίγματα εξαερισμού. Αν επιμένει, επικοινωνήστε με το τεχνικό κέντρο.

Πώς να καθαρίσετε το εσωτερικό του ψυγείου;

Αποσυνδέστε τη συσκευή, αφαιρέστε όλα τα τρόφιμα και τα ράφια. Καθαρίστε με ένα μαλακό πανί βρεγμένο σε χλιαρό νερό με ουδέτερο απορρυπαντικό. Μη χρησιμοποιείτε λειαντικά ή διαλυτικά. Στεγνώστε τελείως πριν από την επανασύνδεση.

Το ψυγείο έχει λειτουργία No Frost;

Ναι, ο καταψύκτης διαθέτει σύστημα No Frost που αποτρέπει τον σχηματισμό πάγου. Το ψυγείο χρειάζεται περιοδική χειροκίνητη απόψυξη εάν δεν διαθέτει σύστημα No Frost σε εκείνη τη ζώνη.

Τι σημαίνει ο συναγερμός ανοιχτής πόρτας;

Ο ηχητικός συναγερμός υποδεικνύει ότι η πόρτα είναι ανοιχτή για περισσότερο από 60 δευτερόλεπτα. Κλείστε την για εξοικονόμηση ενέργειας και αποφυγή απώλειας ψύχους. Ο συναγερμός θα σταματήσει αυτόματα όταν κλείσει.

Ποια είναι η κλιματική κλάση του KIL24NSF3;

Η κλιματική κλάση είναι SN-ST, που σημαίνει ότι λειτουργεί σωστά σε θερμοκρασίες περιβάλλοντος μεταξύ +10 °C και +38 °C.

Πώς να αλλάξετε τους λαμπτήρες LED;

Ο φωτισμός LED είναι μακράς διάρκειας και δεν απαιτεί αντικατάσταση. Εάν αποτύχει, επικοινωνήστε με το επίσημο τεχνικό κέντρο, καθώς δεν είναι αντικαταστάσιμος από τον χρήστη.

Μπορώ να εγκαταστήσω το ψυγείο σε κλειστό έπιπλο;

Ναι, αυτό το μοντέλο είναι σχεδιασμένο για ενσωματώσιμη εγκατάσταση (built-in). Βεβαιωθείτε ότι αφήνετε κατάλληλους αεραγωγούς σύμφωνα με τις οδηγίες του εγχειριδίου για να εξασφαλίσετε τη σωστή κυκλοφορία αέρα.

Τι κάνω αν το ψυγείο κάνει υπερβολικό θόρυβο;

Ελέγξτε ότι είναι ισοπεδωμένο και ότι δεν ακουμπάει έπιπλα ή τοίχους. Οι κανονικοί θόρυβοι περιλαμβάνουν τον συμπιεστή και την κυκλοφορία του ψυκτικού. Αν είναι πολύ δυνατός, ελέγξτε τα πόδια ή καλέστε το τεχνικό κέντρο.

Πού μπορώ να βρω ανταλλακτικά;

Τα γνήσια ανταλλακτικά είναι διαθέσιμα μέσω του επίσημου τεχνικού κέντρου της Bosch. Μπορείτε να παραγγείλετε ανταλλακτικά όπως ράφια, συρτάρια ή φίλτρα σε εξουσιοδοτημένα καταστήματα ή online.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIL24NSF3 BOSCH

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 153

1.1 Σημαντικές πληροφορίες 153

1.1.1 Σκοπός 153

1.2 Επεξήγηση συμβόλων 153

1.2.1 Επίπεδα κινδύνου 153

1.2.2 Σύμβολα κινδύνου.... 153

1.2.3 Δομή των προειδοποιήσεων 154

1.2.4 Γενικά σύμβολα 154

Ασφάλεια.... 155

2.1 Γενικές οδηγίες ασφαλείας 155

2.1.1 Όλες οι οικιακές συσκευές 155

Εργαλεία και βοηθήματα.... 156

Επισκευή 157

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 157

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 157

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 157

4.2 Αντικατάσταση μεντεσέ πόρτας 160

4.2.1 Αφαίρεση μεντεσέ πόρτας 160

4.2.2 Τοποθέτηση μεντεσέ πόρτας 161

4.3 Αντικατάσταση ραφιού 162

4.3.1 Αφαίρεση ραφιού 162

4.3.2 Τοποθέτηση ραφιού 162

4.4 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 163

4.4.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών.... 163

4.4.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών.... 163

4.5 Αντικατάσταση ραφιού πόρτας 164

4.5.1 Αφαίρεση ραφιού πόρτας 164

4.5.2 Τοποθέτηση ραφιού πόρτας 164

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών.... 165

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 165

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών.... 165

4.7 Αντικατάσταση λάμπας 166

4.7.1 Αφαίρεση λάμπας 166

4.7.2 Τοποθέτηση λάμπας 166

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[κωκο]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[θεικο]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[ασει]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[ασει]		Ταυτοποίηση απαραίτητων εργαλείων
[τησει]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[τησει]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[τησει]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση μεντεσέ πόρτας

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Απελευθερώστε τον επάνω μεντεσέ (2).

3. Μετακινήστε και αφαιρέστε την πόρτα με τον επάνω μεντεσέ (3).

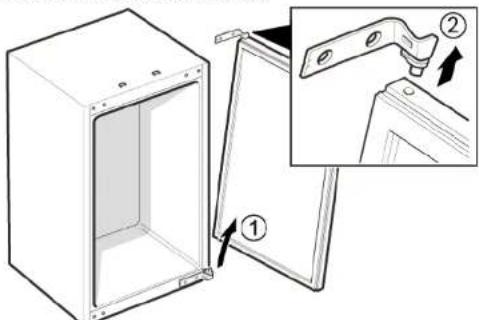

1. 1. Αφαιρέστε την πόρτα (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

Ο επάνω μεντεσές έχει αφαιρεθεί.

Επισκευή

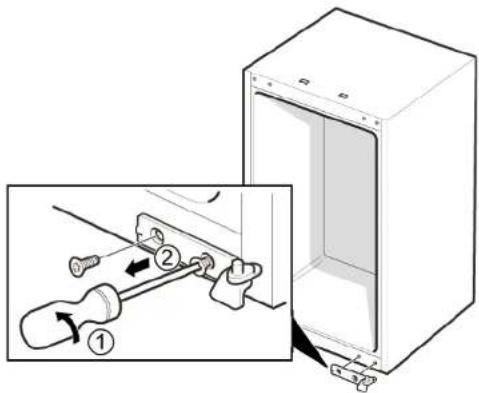

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον κάτω μεντεσέ (2).

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.2.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.3.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.4.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού πόρτας

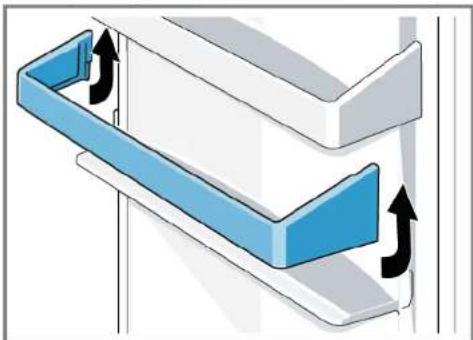

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.5.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση λάμπας

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Форάτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα κοντά στη λάμπα.

4.7.1 Αφαίρεση λάμπας

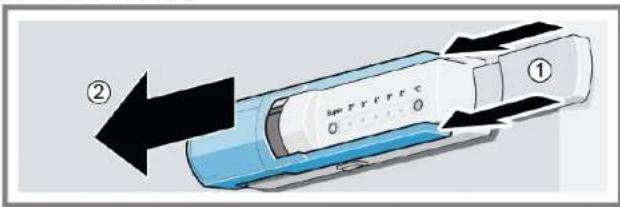

1. Σπρώξτε τη γρίλια του καλύμματος (1).
2. Σύρετε τη γρίλια του καλύμματος προς τα εμπρός (2).

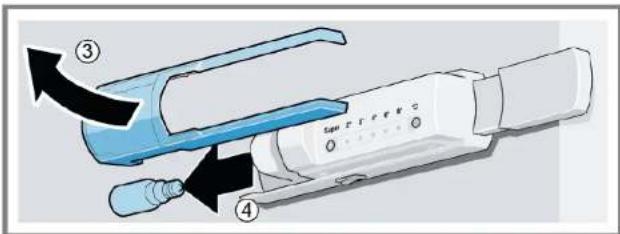

3. Αφαιρέστε τη γρίλια του καλύμματος (3).
4. Ξεβιδώστε τη λάμπα (4).

4.7.2 Τοποθέτηση λάμπας

Αντικατάσταση φωτιστικού μέσου: 220 VAC – 240 VAC, Ε14 βάση γλόμπου, δείτε την ισχύ σε watt της ελαττωματικής λάμπας.

▶ Εγκαταστήστε με την αντίθετη σειρά.
