KIL24NSF3 - Hűtőszekrény BOSCH - Ingyenes használati útmutató

Termék típusa	Hűtőszekrény fagyasztóval
Méretek (magasság x szélesség x mélység)	122.5 cm x 54 cm x 55 cm
Súly	50 kg
Elektromos tápellátás	220-240 V, 50 Hz
Energiaosztály	A++
Teljes kapacitás	200 L
Hűtőtér kapacitás	150 L
Fagyasztótér kapacitás	50 L
No Frost funkció	Igen (a fagyasztóban)
Hőmérséklet-szabályozás	Digitális elektronikus
Beépítés típusa	Beépíthető (beépített)
Zajszint	38 dB
Klímaosztály	SN-ST
Hűtőrendszer	Kompresszor
Belső világítás	LED
Polcok anyaga	Edzett üveg
Nyaralás funkció	Igen
Nyitott ajtó riasztás	Igen
Karbantartás és tisztítás	Puha ruhával és semleges tisztítószerrel tisztítsa; a hűtőt szükség esetén kézzel olvassza le (a fagyasztó automatikus No Frost).
Biztonság	Automata ajtózár; állítható lábak a szintezéshez; gyermekzár (modelltől függően).
Pótalkatrészek és javíthatóság	Elérhetők a Bosch hivatalos szervizében. A javíthatósági mutató 7.5/10.

Gyakran ismételt kérdések - KIL24NSF3 BOSCH

Hogyan állítsam be a Bosch KIL24NSF3 hűtőszekrény hőmérsékletét?

A hőmérsékletet az elektronikus vezérlőpanel segítségével állíthatja be. Nyomja meg a hőmérséklet gombot, és válassza ki a kívánt értéket: a hűtő esetében 2 °C és 8 °C között, a fagyasztó esetében -18 °C és -24 °C között.

Mit tegyek, ha a hűtőszekrény nem hűt eléggé?

Ellenőrizze a hőmérséklet-beállítást, győződjön meg arról, hogy az ajtók jól záródnak, tisztítsa meg a hátsó kondenzátorokat, és ellenőrizze, hogy a szellőzőrácsok nincsenek elzárva. Ha továbbra is fennáll a probléma, lépjen kapcsolatba a szervizzel.

Hogyan tisztítsam a hűtőszekrény belsejét?

Húzza ki a készüléket, vegye ki az összes élelmiszert és polcot. Tisztítsa puha, langyos vízzel és semleges tisztítószerrel megnedvesített ruhával. Ne használjon súrolószereket vagy oldószereket. Teljesen szárítsa meg, mielőtt újra csatlakoztatja.

A hűtőszekrény rendelkezik No Frost funkcióval?

Igen, a fagyasztó No Frost rendszerrel rendelkezik, amely megakadályozza a jégképződést. A hűtőtér időszakos kézi leolvasztást igényel, ha azon a területen nincs No Frost rendszer.

Mit jelent a nyitott ajtó riasztás?

A hangos riasztás azt jelzi, hogy az ajtó több mint 60 másodpercig nyitva volt. Csukja be, hogy energiát takarítson meg és elkerülje a hideg elvesztését. A riasztás automatikusan leáll a becsukáskor.

Mi a KIL24NSF3 klímaosztálya?

A klímaosztály SN-ST, ami azt jelenti, hogy +10 °C és +38 °C közötti környezeti hőmérsékleten működik megfelelően.

Hogyan cseréljem ki a LED izzókat?

A LED világítás hosszú élettartamú, és nem igényel cserét. Ha meghibásodik, vegye fel a kapcsolatot a hivatalos szervizzel, mivel a felhasználó által nem cserélhető.

Beépíthetem a hűtőszekrényt zárt bútorba?

Igen, ez a modell beépíthető kivitelű. Ügyeljen arra, hogy a kézikönyv utasításai szerint megfelelő szellőzőnyílásokat hagyjon a megfelelő levegőkeringés biztosítása érdekében.

Mit tegyek, ha a hűtőszekrény túlzott zajt ad?

Ellenőrizze, hogy vízszintesen van-e, és nem ér-e hozzá bútorokhoz vagy falakhoz. Normális zajok közé tartozik a kompresszor és a hűtőközeg keringése. Ha túl hangos, ellenőrizze a lábakat, vagy hívja a szervizt.

Hol szerezhetek be pótalkatrészeket?

Az eredeti pótalkatrészek a Bosch hivatalos szervizén keresztül érhetők el. Polcokat, fiókokat vagy szűrőket kérhet engedélyezett üzletekben vagy online.

HASZNÁLATI ÚTMUTATÓ KIL24NSF3 BOSCH

Javítási útmutató - Hütőszekrény

i A dokumentummal kapcsolatos információk.... 168

1.1 Fontos tudnivalók 168
1.1.1 Cél 168

1.2 Szimbólummagyarázat 168

1.2.1 Veszélyességi szintek 168

1.2.2 Veszélyt jelző szimbólumok 168

1.2.3 A figyelmeztetések felépítése 169

1.2.4 Általános szimbólumok 169

Biztonság 170

2.1 Általános biztonsági utasítások.... 170

2.1.1 Összes háztartási készülék 170

Szerszámok és segédanyagok.... 171

Javítás....172

4.1 A gumitömítés cseréje 172

4.1.1 A gumitömltés eltávolítása.... 172

4.1.2 A gumitömítés beszerelése.... 172

4.2 Az ajtózsanér cseréje 175

4.2.1 Az ajtózsanér eltávollítása.... 175

4.2.2 Az ajtózsanér felszerelése.... 176

4.3 A polc cseréje 177

4.3.1 A polc eltávolítása.... 177

4.3.2 A polc beszerelése.... 177

4.4 A palacktartó cseréje 178

4.4.1 A palacktartó eltávolítása.... 178

4.4.2 A palacktartó telepítése 178

4.5 Az ajtópolc cseréje 179

4.5.1 Az ajtópolc eltávolitása.... 179

4.5.2 Az ajtópolc felhelyezése 179

4.6 A gyümölcs- és zöldségtároló cseréje 180

4.6.1 A gyümölcs- és zöldségtároló eltávolítása 180

4.6.2 A gyümölcs- és zöldségtároló behelyezése.... 180

4.7 Az égő cseréje 181

4.7.1 Égő eltávolítása 181

4.7.2 Az égő beszerelése.... 181

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Az ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

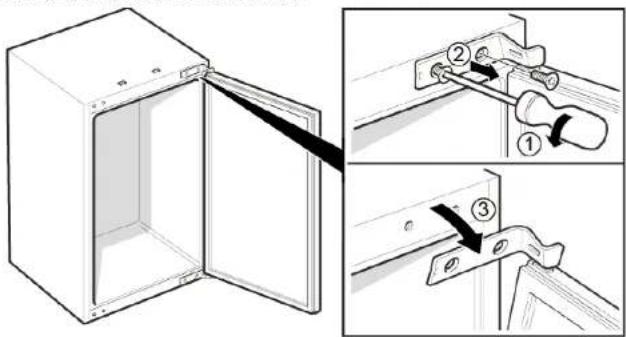

4.2.1 Az ajtózsanér eltávolítása

1. 1. Csavarja ki a két csavart (1).
2. Oldja ki a felső zsanért (2).
3. Emelje ki az ajtót a felső zsanérral (3).

1. 1. Vegye le az ajtót (1).

2. Távolítsa el a felső zsanért (2).

→ Eltávolította a felső zsanért.

Javítás

1. 1. Csavarja ki a két csavart (1).
2. Távolítsa el az alsó zsanért (2).

→ Eltávolította az alsó zsanért.

4.2.2 Az ajtózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.3.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.3.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.4.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

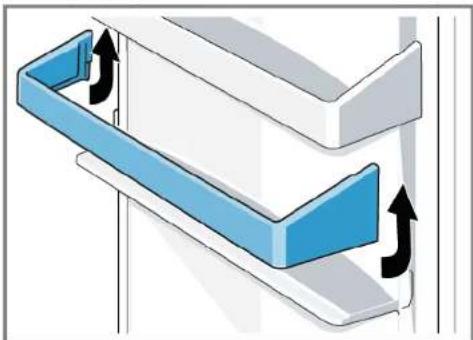

4.5.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.5.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Távolítsa el a tárolót (2).

→ Eltávolította a tárolót.

4.6.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Az égő cseréje

Éles széleki

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

√ Eltávolította a készülék égőhöz közeli belső szerelvényeit.

4.7.1 Égő eltávolítása

1. Nyomja meg a fedőrácsot (1).
2. Csúsztassa előre a fedőrácsot (2).
3. Távolítsa el a fedőrácsot (3).
4. Csavarja ki az égőt (4).

Eltávolította az égöt.

4.7.2 Az égő beszerelése

Csereégő: 220 VAC – 240 VAC, E14 foglalat, lásd a meghibásodott égő teljesítményét.

- Az elhelyezést fordított sorrendben végezze.
