KIL24NSF3 - Refrigerador BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador con congelador
Dimensiones (alto x ancho x fondo)	122.5 cm x 54 cm x 55 cm
Peso	50 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase energética	A++
Capacidad total	200 L
Capacidad de refrigeración	150 L
Capacidad de congelación	50 L
Función No Frost	Sí (en congelador)
Control de temperatura	Electrónico digital
Tipo de instalación	Integrable (built-in)
Nivel de ruido	38 dB
Clase climática	SN-ST
Sistema de refrigeración	Compresor
Iluminación interior	LED
Material de los estantes	Vidrio templado
Función de vacaciones	Sí
Alarma de puerta abierta	Sí
Mantenimiento y limpieza	Limpiar con paño suave y detergente neutro; descongelar manualmente el refrigerador si es necesario (congelador No Frost automático).
Seguridad	Cierre automático de puerta; patas ajustables para nivelación; bloqueo de seguridad infantil (según modelo).
Piezas de repuesto y reparabilidad	Disponibles en servicio técnico oficial Bosch. El índice de reparabilidad es de 7.5/10.

Preguntas frecuentes - KIL24NSF3 BOSCH

¿Cómo ajustar la temperatura del refrigerador Bosch KIL24NSF3?

Puede ajustar la temperatura mediante el panel de control electrónico. Presione el botón de temperatura y seleccione el valor deseado entre 2 °C y 8 °C para el refrigerador, y entre -18 °C y -24 °C para el congelador.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique la configuración de temperatura, asegúrese de que las puertas estén bien cerradas, limpie los condensadores traseros y revise que no haya obstrucción en las rejillas de ventilación. Si persiste, contacte al servicio técnico.

¿Cómo limpiar el interior del refrigerador?

Desconecte el aparato, retire todos los alimentos y estantes. Limpie con un paño suave humedecido en agua tibia con detergente neutro. No use productos abrasivos ni solventes. Seque completamente antes de volver a conectar.

¿El refrigerador tiene función No Frost?

Sí, el congelador cuenta con sistema No Frost que evita la formación de hielo. El refrigerador necesita descongelación manual periódica si no tiene sistema No Frost en esa zona.

¿Qué significa la alarma de puerta abierta?

La alarma sonora indica que la puerta ha estado abierta durante más de 60 segundos. Ciérrela para ahorrar energía y evitar la pérdida de frío. La alarma se detendrá automáticamente al cerrar.

¿Cuál es la clase climática del KIL24NSF3?

La clase climática es SN-ST, lo que significa que funciona correctamente en temperaturas ambiente entre +10 °C y +38 °C.

¿Cómo cambiar las bombillas LED?

La iluminación LED es de larga duración y no requiere reemplazo. Si falla, contacte al servicio técnico oficial, ya que no es reemplazable por el usuario.

¿Puedo instalar el refrigerador en un mueble cerrado?

Sí, este modelo está diseñado para instalación integrable (built-in). Asegúrese de dejar las ventilaciones adecuadas según las instrucciones del manual para garantizar la correcta circulación de aire.

¿Qué hago si el refrigerador hace ruido excesivo?

Verifique que esté nivelado y que no toque muebles o paredes. Los ruidos normales incluyen el compresor y la circulación del refrigerante. Si es muy fuerte, revise las patas o llame al servicio técnico.

¿Dónde consigo piezas de repuesto?

Las piezas de repuesto originales están disponibles a través del servicio técnico oficial de Bosch. Puede solicitar piezas como estantes, cajones o filtros en tiendas autorizadas o en línea.

MANUAL DE USUARIO KIL24NSF3 BOSCH

1. Verifique se a ranhura para a junta apresenta danos.

Consejos de reparación - Frigorífico

En relación con este documento 318

1.1 Información importante 318
1.1.1 Finalidad 318

1.2 Explicación de símbolos generales.... 318

1.2.1 Niveles de peligrosidad 318

1.2.2 Símbolos de peligro 318

1.2.3 Estructura de las advertencias.... 319

1.2.4 Símbolos generales 319

Seguridad.... 320

2.1 Instrucciones generales de seguridad.... 320

2.1.1 Todos los aparatos electrodomésticos.... 320

Herramientas y auxiliares.... 321

Reparación 322

4.1 Sustituir la junta de la puerta 322

4.1.1 Retirar la junta de la puerta.... 322

4.1.2 Montar la junta de la puerta 322

4.2 Sustituir la bisagra de la puerta 325

4.2.1 Desmontar la bisagra de la puerta.... 325

4.2.2 Montar la bisagra de la puerta.... 326

4.3 Sustituir el estante.... 327

4.3.1 Extraer el estante.... 327

4.3.2 Montar el estante 327

4.4 Sustituir la bandeja botellero 328

4.4.1 Extraer la bandeja botellero 328

4.4.2 Montar la bandeja botellero 328

4.5 Sustituir el estante de la puerta 329

4.5.1 Extraer el estante de la puerta 329

4.5.2 Montar el estante de la puerta.... 329

4.6 Sustituir el cajón para fruta y verdura.... 330

4.6.1 Extraer el cajón para fruta y verdura.... 330

4.6.2 Montar el cajón para fruta y verdura.... 330

4.7 Sustituir la lámpara.... 331

4.7.1 Retirar la lámpara 331

4.7.2 Montar la lámpara 331

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
⚠ PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
⚠ ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
⚠ PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION	Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Punta Torx TX20[00340865]	6,3 mm (1/4")

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. if Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.

4.2.1 Desmontar la bisagra de la puerta

1. 1. Desatornillar los dos tornillos (1).

2. Soltar la bisagra superior (2).

3. Sacar la puerta con la bisagra superior (3).

1. 1. Retirar la puerta (1).

2. Retirar la bisagra superior (2).

Se ha retirado la bisagra superior.

Reparación

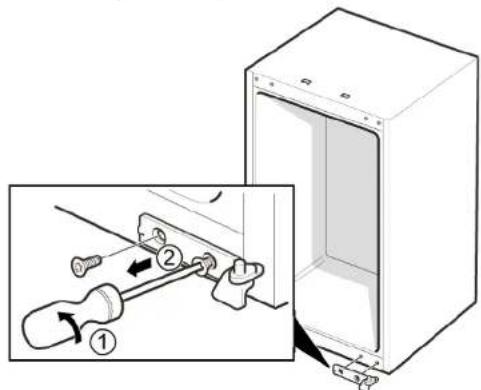

1. 1. Desatornillar los dos tornillos (1).
2. Retirar la bisagra inferior (2).

Se ha retirado la bisagra inferior.

4.2.2 Montar la bisagra de la puerta

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el estante

Requisito:

La puerta está abierta.

4.3.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.3.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.4 Sustituir la bandeja botellero

Requisito:

La puerta está abierta.

4.4.1 Extraer la bandeja botellero

▶ Sacar la bandeja botellero.

Se ha retirado la bandeja botellero.

4.4.2 Montar la bandeja botellero

▶ Montar en orden inverso.

Reparación

4.5 Sustituir el estante de la puerta

Requisito:

La puerta está abierta.

4.5.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.5.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el cajón para fruta y verdura

Requisito:

La puerta está abierta.

4.6.1 Extraer el cajón para fruta y verdura

1. Sacar por completo el cajón (1).

2. Extraer el cajón (2).

Se ha retirado el cajón.

4.6.2 Montar el cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la lámpara

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los accesorios interiores cercanos a la lámpara.

4.7.1 Retirar la lámpara

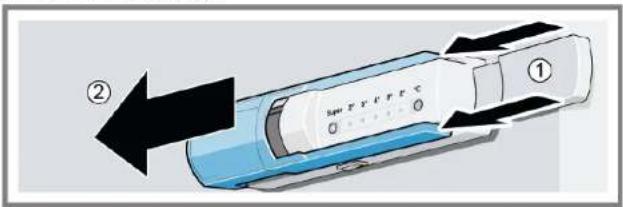

1. Empujar la tapa de la rejilla (1).
2. Deslizar hacia delante la tapa de la rejilla (2).
3. Retirar la tapa de la rejilla (3).
4. Desenroscar la lámpara (4).

Se ha retirado la lámpara.

Repuesto de fuente de iluminación: 220 VAC – 240 VAC, portalámparas E14, véase la potencia de la lámpara defectuosa.

▶ Montar en orden inverso.
