Produkttype	Kjøleskap med fryser
Mål (høyde x bredde x dybde)	122,5 cm x 54 cm x 55 cm
Vekt	50 kg
Strømforsyning	220-240 V, 50 Hz
Energiklasse	A++
Total kapasitet	200 L
Kjølekapasitet	150 L
Frysekapasitet	50 L
No Frost-funksjon	Ja (i fryser)
Temperaturkontroll	Digital elektronisk
Installasjonstype	Innebygd (built-in)
Støynivå	38 dB
Klimaklasse	SN-ST
Kjølesystem	Kompressor
Innvendig belysning	LED
Materiale for hyller	Herdet glass
Feriefunksjon	Ja
Åpen dør-alarm	Ja
Vedlikehold og rengjøring	Rengjør med myk klut og nøytralt vaskemiddel; tine kjøleskapet manuelt om nødvendig (fryseren har automatisk No Frost).
Sikkerhet	Automatisk dørlukking; justerbare føtter for nivellering; barnesikringslås (avhengig av modell).
Reservedeler og reparerbarhet	Tilgjengelig hos offisiell Bosch service. Reparerbarhetsindeksen er 7,5/10.

Ofte stilte spørsmål - KIL24NSF3 BOSCH

Hvordan justere temperaturen på Bosch KIL24NSF3 kjøleskap?

Du kan justere temperaturen via det elektroniske kontrollpanelet. Trykk på temperaturknappen og velg ønsket verdi mellom 2 °C og 8 °C for kjøleskapet, og mellom -18 °C og -24 °C for fryseren.

Hva gjør jeg hvis kjøleskapet ikke kjøler nok?

Sjekk temperaturinnstillingen, sørg for at dørene er ordentlig lukket, rengjør de bakre kondensatorene og kontroller at det ikke er hindringer i ventilasjonsåpningene. Hvis problemet vedvarer, kontakt service.

Hvordan rengjøre innsiden av kjøleskapet?

Koble apparatet fra strømmen, fjern all mat og hyller. Rengjør med en myk klut fuktet i lunkent vann med nøytralt vaskemiddel. Ikke bruk slipende produkter eller løsemidler. Tørk grundig før du kobler til igjen.

Har kjøleskapet No Frost-funksjon?

Ja, fryseren har No Frost-system som forhindrer isdannelse. Kjøleskapet trenger manuell avriming med jevne mellomrom hvis det ikke har No Frost i den sonen.

Hva betyr åpen dør-alarmen?

Lydalarmen indikerer at døren har vært åpen i mer enn 60 sekunder. Lukk den for å spare energi og unngå kuldetap. Alarmen stopper automatisk når døren lukkes.

Hva er klimaklassen til KIL24NSF3?

Klimaklassen er SN-ST, noe som betyr at den fungerer korrekt ved omgivelsestemperaturer mellom +10 °C og +38 °C.

Hvordan bytte LED-pærer?

LED-belysningen har lang levetid og trenger ikke utskifting. Hvis den svikter, kontakt offisiell service, da den ikke kan skiftes av brukeren.

Kan jeg installere kjøleskapet i et lukket møbel?

Ja, denne modellen er designet for innebygd installasjon (built-in). Sørg for å ha tilstrekkelig ventilasjon i henhold til bruksanvisningen for å sikre riktig luftsirkulasjon.

Hva gjør jeg hvis kjøleskapet lager overdreven støy?

Kontroller at det er i vater og at det ikke berører møbler eller vegger. Normale lyder inkluderer kompressor og kjølemiddelsirkulasjon. Hvis det er veldig høyt, sjekk føttene eller ring service.

Hvor får jeg tak i reservedeler?

Originale reservedeler er tilgjengelig via offisiell Bosch service. Du kan bestille deler som hyller, skuffer eller filtre hos autoriserte forhandlere eller på nettet.

BRUKSANVISNING KIL24NSF3 BOSCH

▶ Løft dørhylden opad.

Reparasjonstips - Kjøleskap

i Om dette dokumentet.... 228

1.1 Viktig informasjon 228

1.1.1 Formäl 228

1.2 Forklaring av symboler.... 228

1.2.1 Farenivåer 228

1.2.2 Faresymboler.... 228

1.2.3 Advarslenes struktur 229

1.2.4 Generelle symboler.... 229

Sikkerhet 230

2.1 Generelle sikkerhetsinstruksjoner 230

Verktøy og hjelpemidler.... 231

Reparasjon 232

4.1 Utskiftning av dørpakning.... 232

4.1.1 Demontering av dørpakning.... 232

4.1.2 Montering av dørpakning.... 232

4.2 Utskiftning av dørhengsel.... 235

4.2.1 Demontering av dørhengsel 235

4.3 Utskiftning av hylle....237

4.4 Utskiftning av flaskehylle....238

4.4.1 Demontering av flaskehylle.... 238

4.4.2 Montering av flaskehylle 238

4.5 Utskiftning av dørrack 239

4.6 Utskiftning av frukt- og grønnsaksbeholder.... 240

4.6.1 Demontering av frukt- og grønnsaksbeholder.... 240

4.6.2 Montering av frukt- og grønnsaksbeholder.... 240

4.7 Utskiftning av lampe 241

4.7.1 Demontering av lampe 241

4.7.2 Montering av lampe.... 241

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Torx-bits TX20[00340865]	6,3 mm (1/4")

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.2.1 Demontering av dørhengsel

1. 1. Skru ut to skruer (1).

2. Løsne øvre hengsel (2)

3. Beveg døren med øvre hengsel ut (3).

Nedre hengsel er demontert.

4.2.2 Montering av dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.3.1 Demontering av hylle

▶ Trekk ut hyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.4.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

4.4.2 Montering av flaskehylle

- Monteres i motsatt rekkefølge.

Reparasjon

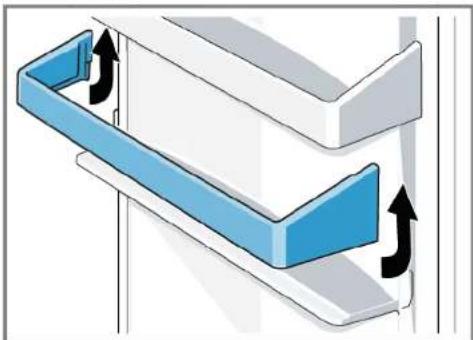

4.5 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.6.1 Demontering av frukt- og grønnsaksbeholder

▶ 1. Trekk beholderen helt ut (1).
2. Fjern beholderen (2).

4.6.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av lampe

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Innvendige beslag nær lampen er demontert.

4.7.1 Demontering av lampe

1. Skyv beskyttelsesgitteret (1).
2. Skyv beskyttelsesgitteret forover (2).
3. Ta av beskyttelsesgitteret (3).
4. Skru ut lampen (4).

4.7.2 Montering av lampe

Utskiftning av lyspære: 220 VAC – 240 VAC, E14 pæreholder, se angitt watt på defekt lampe.

Monteres i motsatt rekkefølge.

▶ 1. Dra ut lådan helt (1).

1. Ta bort lâdan (2).
