KIL24NSF3 - хладилник BOSCH - Безплатно ръководство за потребителя

Тип продукт	Хладилник с фризер
Размери (височина x ширина x дълбочина)	122.5 cm x 54 cm x 55 cm
Тегло	50 kg
Електрическо захранване	220-240 V, 50 Hz
Енергиен клас	A++
Общ капацитет	200 L
Капацитет на охлаждане	150 L
Капацитет на замразяване	50 L
Функция No Frost	Да (във фризера)
Контрол на температурата	Електронен цифров
Тип инсталация	Вграждаем (built-in)
Ниво на шум	38 dB
Климатичен клас	SN-ST
Охладителна система	Компресор
Вътрешно осветление	LED
Материал на рафтовете	Закалено стъкло
Ваканционна функция	Да
Аларма за отворена врата	Да
Поддръжка и почистване	Почиствайте с мека кърпа и неутрален препарат; размразявайте ръчно хладилника, ако е необходимо (фризерът е с автоматично No Frost).
Безопасност	Автоматично затваряне на вратата; регулируеми крачета за изравняване; детска ключалка (в зависимост от модела).
Резервни части и ремонтопригодност	Налични в официалния сервиз на Bosch. Индексът за ремонтопригодност е 7.5/10.

Често задавани въпроси - KIL24NSF3 BOSCH

Как да настроя температурата на хладилника Bosch KIL24NSF3?

Можете да настроите температурата чрез електронния контролен панел. Натиснете бутона за температура и изберете желаната стойност между 2 °C и 8 °C за хладилника, и между -18 °C и -24 °C за фризера.

Какво да направя, ако хладилникът не охлажда достатъчно?

Проверете настройките на температурата, уверете се, че вратите са добре затворени, почистете задните кондензатори и проверете дали няма пречка в решетките за вентилация. Ако проблемът продължава, свържете се с техническия сервиз.

Как да почистя вътрешността на хладилника?

Изключете уреда, извадете всички храни и рафтове. Почистете с мека кърпа, навлажнена с топла вода и неутрален препарат. Не използвайте абразивни продукти или разтворители. Изсушете напълно преди да включите отново.

Има ли хладилникът функция No Frost?

Да, фризерът разполага със система No Frost, която предотвратява образуването на лед. Хладилникът се нуждае от периодично ръчно размразяване, ако няма система No Frost в тази зона.

Какво означава алармата за отворена врата?

Звуковата аларма показва, че вратата е била отворена повече от 60 секунди. Затворете я, за да спестите енергия и да избегнете загуба на студ. Алармата ще спре автоматично при затваряне.

Какъв е климатичният клас на KIL24NSF3?

Климатичният клас е SN-ST, което означава, че работи правилно при стайни температури между +10 °C и +38 °C.

Как да сменя LED крушките?

LED осветлението е с дълъг живот и не изисква подмяна. Ако се повреди, свържете се с официалния сервиз, тъй като не може да бъде заменено от потребителя.

Мога ли да инсталирам хладилника в затворен шкаф?

Да, този модел е проектиран за вграждане (built-in). Уверете се, че оставяте подходящи вентилационни отвори според инструкциите в ръководството, за да осигурите правилна циркулация на въздуха.

Какво да направя, ако хладилникът издава прекомерен шум?

Проверете дали е изравнен и дали не докосва мебели или стени. Нормалните шумове включват компресора и циркулацията на хладилния агент. Ако е много силен, проверете крачетата или се обадете на техническия сервиз.

Откъде мога да намеря резервни части?

Оригиналните резервни части са налични чрез официалния сервиз на Bosch. Можете да поръчате части като рафтове, чекмеджета или филтри от оторизирани магазини или онлайн.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KIL24NSF3 BOSCH

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация....3 1.1.1 Цел....3

1.2 Обяснение на символите....3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5
2.1.1 Всички домашни уреди....5

Инструменти и помощни средства....6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на пантата на вратата 10

4.2.1 Сваляне на пантата на вратата.... 10

4.2.2 Монтиране на пантата на вратата.... 11

4.3 Смяна на рафта.... 12

4.3.2 Монтиране на рафта 12

4.4 Смяна на табличката за бутилки.... 13

4.4.1 Сваляне на табличката за бутилки.... 13

4.4.2 Монтиране на табличката за бутилки.... 13

4.5 Смяна на стелажа на вратата.... 14

4.5.1 Изваждане на стелажа на вратата 14

4.5.2 Монтиране на стелажа на вратата 14

4.6 Смяна на контейнера за плодове и зеленчуци 15

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 15

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 15

4.7 Смяна на лампата.... 16

4.7.1 Сваляне на лампата.... 16

4.7.2 Поставяне на лампата.... 16

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[XSWS]		Идентифициране на специален съвет (текст и/или графика)
[Lastel]		Идентифициране на прост съвет (само текст)
[Lasti]		Идентифициране на връзка към видео урок
[Lastj]		Идентифициране на необходимите ин-струменти
[Lastk]		Идентифициране на необходимите предварителни условия
[Lastl]		Идентифициране на условие (ако ..., тогава ...)
[Lastm]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник TorxTX20[00340865]	6,3 мм (1/4")

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на пантата на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Сваляне на пантата на вратата

1. 1. Развийте двата винта (1).

2. Освободете горната панта (2)

3. Извадете вратата с горната панта (3).

1. 1. Извадете вратата (1).

2. Свалете горната панта (2).

→ Горната панта е свалена.

Ремонт

1. 1. Развийте двата винта (1).

2. Свалете долната панта (2).

Долната панта е свалена.

4.2.2 Монтиране на пантата на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на рафта

Изискване:

Вратата е отворена.

4.3.2 Монтиране на рафта

4.4 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.4.1 Сваляне на табличката за бутилки

Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.4.2 Монтиране на табличката за бутилки

4.5 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

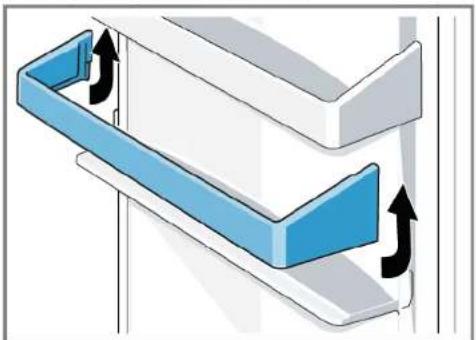

4.5.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.5.2 Монтиране на стелажа на вратата

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на лампата

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Вътрешните фитинги в близост до лампата са отстранени.

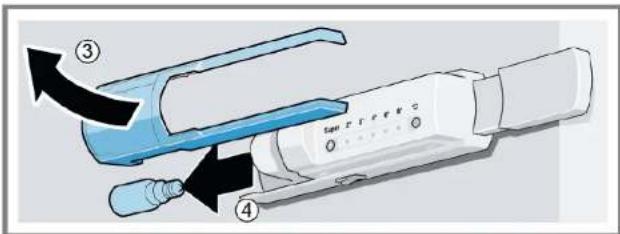

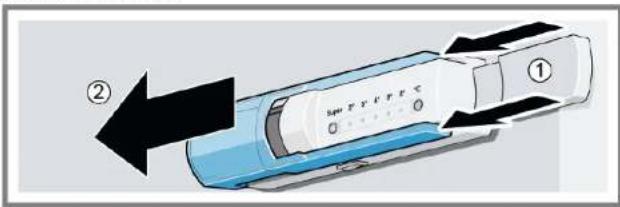

4.7.1 Сваляне на лампата

1. Натиснете капака на решетката (1).
2. Плъзнете капака на решетката напред (2).
3. Свалете капака на решетката (3).
   4.Развийте лампата (4).

4.7.2 Поставяне на лампата

Резервно осветително тяло: 220 VAC – 240 VAC, E14 държач на крышката, вижте мощността на дефектното осветително тяло.

▶ Монтирайте в обратен ред.
