Вид продукт	Комбиниран хладилник с фризер
Марка	Bosch
Модел	KSV36VIEP
Височина (cm)	177
Ширина (cm)	54
Дълбочина (cm)	55
Нетно тегло (kg)	62
Общ нетен капацитет (L)	298
Капацитет на хладилника (L)	212
Капацитет на фризера (L)	86
Клас на енергийна ефективност	A+
Годишна консумация на енергия (kWh)	245
Тип инсталация	Вграждаем под плот
Система за охлаждане	Multi-Airflow (множествен въздушен поток)
Вътрешно осветление	LED
Аларма за отворена врата	Да
Функция за суперзамразяване	Да
Функция за суперохлаждане	Да
Климатичен клас	SN-ST
Материал на рафтовете	Закалено стъкло
Ниво на шум (dB)	38
Антибактериално покритие	Не

Често задавани въпроси - KSV36VIEP BOSCH

Как да настроите температурата на хладилник Bosch KSV36VIEP?

Използвайте бутоните за управление на предния панел. За хладилника се препоръчва 4°C, а за фризера -18°C. Вижте ръководството за потребителя за повече подробности.

Какво да направите, ако хладилникът не охлажда правилно?

Проверете дали вратата е добре затворена, дали термостатът е в правилната позиция и дали вентилационните отвори не са запушени. Ако проблемът продължава, свържете се с техническата поддръжка.

Как да почистите вътрешността на хладилника?

Изключете уреда, извадете храните и рафтовете. Почистете с мека кърпа и топла вода с мек препарат. Не използвайте абразивни почистващи препарати. Подсушете добре преди да включите отново.

Колко време отнема да достигне температурата след инсталацията?

Може да отнеме до 24 часа, за да се стабилизира. Избягвайте често отваряне на вратата през първите часове.

Как да смените LED крушката?

LED крушките са с дълъг живот и трябва да се сменят само от упълномощен персонал. Ако се повреди, свържете се с техническата поддръжка.

Какво означава кодът за грешка на дисплея?

Вижте секцията за отстраняване на проблеми в ръководството. Често срещаните кодове включват E1 (сензор) или E2 (размразяване). Рестартирайте уреда след отстраняване.

Може ли да се смени пантата на вратата?

Да, моделът KSV36VIEP позволява промяна на отварянето на вратата. Следвайте инструкциите стъпка по стъпка в ръководството или наемете професионалист.

Как да активирате функцията за суперзамразяване?

Натиснете бутона за суперзамразяване на панела. Активира се за 24 часа за бързо замразяване на пресни храни. Изключва се автоматично.

Какъв е климатичният клас и какво означава?

Климатичният клас е SN-ST, което означава, че хладилникът работи правилно при температура на околната среда от 10°C до 38°C.

Откъде мога да изтегля ръководството за потребителя?

Можете да го изтеглите безплатно от notice-facile.com в PDF формат. Можете също да поискате безплатен превод по имейл.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KSV36VIEP BOSCH

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт......

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на easy opening handle.... 11

4.3.1 Сваляне на easy opening handle.... 11

4.3.2 Монтиране на easy opening handle 11

4.4 Смяна на горната панта на вратата.... 12

4.4.1 Сваляне на пантата на вратата.... 12

4.4.2 Монтиране на пантата на вратата.... 14

4.5 Смяна на горната панта на вратата (врата с дисплей) 15

4.5.1 Сваляне на пантата на вратата.... 16

4.5.2 Монтиране на пантата на вратата.... 17

4.6 Смяна на долната панта на вратата 18

4.6.1 Смяна на долната панта на вратата.... 18

4.6.2 Монтиране на долната панта на вратата 19

4.7 Смяна на рафта.... 20

4.7.1 Изваждане на рафта 20

4.7.2 Монтиране на рафта 20

4.8 Смяна на табличката за бутилки 21

4.8.1 Сваляне на табличката за бутилки 21

4.8.2 Монтиране на табличката за бутилки 21

4.9 Смяна на стелажа на вратата 22

4.9.1 Изваждане на стелажа на вратата.... 22

4.9.2 Монтиране на стелажа на вратата.... 22

4.10 Смяна на регулируемия стелаж на вратата 23

4.10.1 Сваляне на регулируемия стелаж на вратата.... 23

4.10.2 Монтиране на регулируемия стелаж на вратата.... 23

4.11 Смяна на контейнера за плодове и зеленчуци.... 24

4.11.1 Изваждане на контейнера за плодове и зеленчуци 24

4.11.2 Монтиране на контейнера за плодове и зеленчуци 24

4.12 Смяна на разтегателния контейнер.... 25

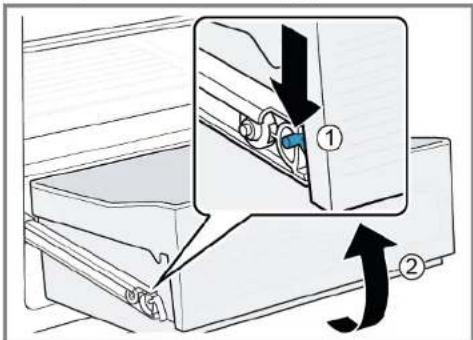

4.12.1 Изваждане на разтегателния контейнер 25

4.12.2 Монтиране на разтегателния контейнер 25

4.13 Смяна на преградната плоча и капака на контейнера за плодове и зе-

ленчуци 26

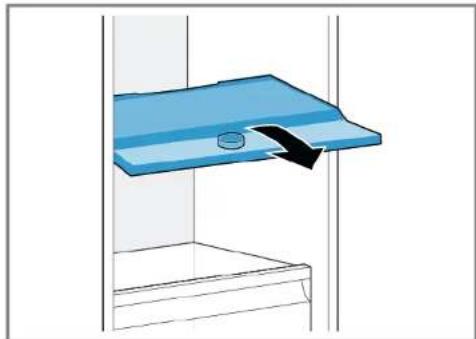

4.13.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 26

4.13.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 26

4.14 Смяна на LED осветлението отгоре 27

4.14.1 Сваляне на LED осветлението 27

4.14.2 Монтиране на LED осветлението отгоре 28

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[428E]		Идентифициране на прост съвет (само текст)
[47E]		Идентифициране на връзка към видео урок
[51W]		Идентифициране на необходимите ин-струменти
[52Z]		Идентифициране на необходимите предварителни условия
[54Z]		Идентифициране на условие (ако ..., тогава ...)
[56Z]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Кръстата отвертка PH2
Накрайник Тогх TX20[00340865]	6,3 мм (1/4")
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

4.2.2 Монтиране на дръжката на вратата

Специални инструменти:

Кръстата отвертка PH2

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.3.1 Сваляне на easy opening handle

1. Свалете капачето на easy opening handle (1).

2. Развийте двата винта (2).

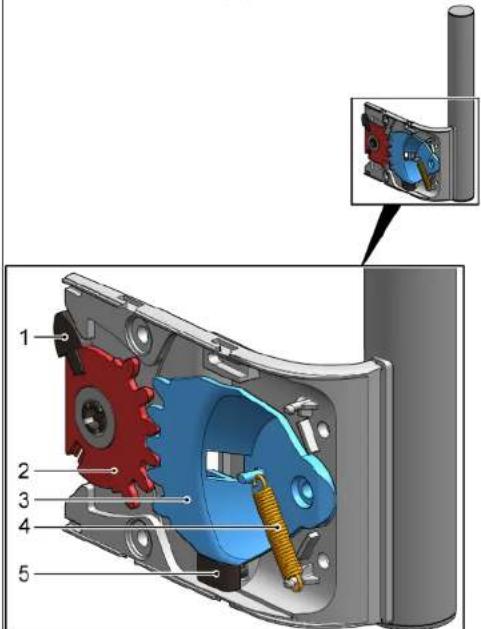

4.3.2 Монтиране на easy opening handle

Механизмът на easy opening handle трябва да бъде правилно настроен преди монтажа. Правилното разположение на буталния прът (1), назъбените квадранти (2) и (3), пружината (4) и ограничителя (5) за монтаж на вратата отляво е показано на графиката.

i

Разположението на подкомпонентите на easy opening handle при монтаж на вратата отдясно е описано в документа "Инструкция за монтаж".

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.4.1 Сваляне на пантата на вратата

Ремонт

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).

1. Свалете капачето на горната панта (3).

→ Горната панта на вратата е свалена.

4.4.2 Монтиране на пантата на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на горната панта на вратата (врата с дисплей)

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
  За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

▶ Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

Ремонт

4.5.1 Сваляне на пантата на вратата

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).

1. Свалете капачето на горната панта (3).

1. 1. Свалете капака на кабелната кутия (1).

2. Свалете кабелната защита (2).

3. Изключете електрическата връзка (3).
4. Развийте двата винта (4).
5. Свалете горната панта (5).

Горната панта на вратата е свалена.

4.5.2 Монтиране на пантата на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
Уредът е поставен легнал назад.

√ Горната панта е свалена.→15

4.6.1 Смяна на долната панта на вратата

1. Извадете вратата.

1. 1. Развийте винта (1).

2. Извъртете долната панта навън (2).

3. Свалете долната панта (3).

Долната панта е свалена.

Ремонт

4.6.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта

Издърпайте рафта.

4.7.2 Монтиране на рафта

4.8 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.8.1 Сваляне на табличката за бутилки

- Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.8.2 Монтиране на табличката за бутилки

4.9 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.9.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.9.2 Монтиране на стелажа на вратата

4.10 Смяна на регулируемия стелаж на вратата

Изискване:

Вратата е отворена.

4.10.1 Сваляне на регулируемия стелаж на вратата

- Преместете регулируемият по височина стелаж на вратата нагоре, докато се освободи от държача.

Регулируемият стелаж на вратата е свален.

4.10.2 Монтиране на регулируемия стелаж на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.11.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.11.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.12 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.12.1 Изваждане на разтегателния контейнер

1. Издърпайте напълно разтегателния контейнер.
2. 1. Натиснете ключалката на издърпващата шина на разтегателния контейнер надолу (1).
3. Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.12.2 Монтиране на разтегателния контейнер

4.13 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.13.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете разтегателния контейнер.→25

2. Издърпайте преградната плоча напред.

1. Вдигнете преградната плоча и я завъртете настрани.

1. 1. Повдигнете капака на контейнера за плодове и зеленчуци.

2. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани.

Капакът на контейнера за плодове и зеленчуци е свален.

4.13.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.14 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.14.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.14.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.
