KSV36VIEP - ψυγείο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Συνδυασμένο ψυγείο με καταψύκτη
Μάρκα	Bosch
Μοντέλο	KSV36VIEP
Ύψος (cm)	177
Πλάτος (cm)	54
Βάθος (cm)	55
Καθαρό βάρος (kg)	62
Συνολική καθαρή χωρητικότητα (L)	298
Χωρητικότητα ψυγείου (L)	212
Χωρητικότητα καταψύκτη (L)	86
Κατηγορία ενεργειακής απόδοσης	A+
Ετήσια κατανάλωση ενέργειας (kWh)	245
Τύπος εγκατάστασης	Ενσωματώσιμο κάτω από πάγκο
Σύστημα ψύξης	Πολλαπλή ροή αέρα
Εσωτερικός φωτισμός	LED
Συναγερμός ανοιχτής πόρτας	Ναι
Λειτουργία υπερκατάψυξης	Ναι
Λειτουργία υπερψύξης	Ναι
Κλιματική κατηγορία	SN-ST
Υλικό ραφιών	Σκληρυμένο γυαλί
Επίπεδο θορύβου (dB)	38
Αντιβακτηριδιακή επικάλυψη	Όχι

Συχνές ερωτήσεις - KSV36VIEP BOSCH

Πώς να ρυθμίσετε τη θερμοκρασία του ψυγείου Bosch KSV36VIEP;

Χρησιμοποιήστε τα κουμπιά ελέγχου στον μπροστινό πίνακα. Για το ψυγείο, συνιστάται 4°C και για τον καταψύκτη -18°C. Συμβουλευτείτε το εγχειρίδιο χρήστη για περισσότερες λεπτομέρειες.

Τι να κάνετε αν το ψυγείο δεν ψύχει σωστά;

Ελέγξτε ότι η πόρτα είναι καλά κλειστή, ότι ο θερμοστάτης είναι στη σωστή θέση και ότι οι οπές εξαερισμού δεν είναι φραγμένες. Εάν επιμένει, επικοινωνήστε με την τεχνική υποστήριξη.

Πώς να καθαρίσετε το εσωτερικό του ψυγείου;

Αποσυνδέστε τη συσκευή, αφαιρέστε τα τρόφιμα και τα ράφια. Καθαρίστε με ένα μαλακό πανί και ζεστό νερό με ήπιο απορρυπαντικό. Μη χρησιμοποιείτε λειαντικά καθαριστικά. Στεγνώστε καλά πριν την επανασύνδεση.

Πόσος χρόνος χρειάζεται για να φτάσει στη θερμοκρασία μετά την εγκατάσταση;

Μπορεί να χρειαστούν έως 24 ώρες για να σταθεροποιηθεί. Αποφύγετε το συχνό άνοιγμα της πόρτας κατά τις πρώτες ώρες.

Πώς να αλλάξετε τη λάμπα LED;

Οι λάμπες LED έχουν μεγάλη διάρκεια ζωής και πρέπει να αντικαθίστανται μόνο από εξουσιοδοτημένο προσωπικό. Εάν αποτύχει, επικοινωνήστε με την τεχνική υποστήριξη.

Τι σημαίνει ο κωδικός σφάλματος στην οθόνη;

Συμβουλευτείτε την ενότητα αντιμετώπισης προβλημάτων στο εγχειρίδιο. Οι συνήθεις κωδικοί περιλαμβάνουν E1 (αισθητήρας) ή E2 (απόψυξη). Επανεκκινήστε τη συσκευή μετά την επίλυση.

Μπορεί να αλλάξει ο μεντεσές της πόρτας;

Ναι, το μοντέλο KSV36VIEP επιτρέπει την αλλαγή της φοράς ανοίγματος της πόρτας. Ακολουθήστε τις οδηγίες βήμα προς βήμα στο εγχειρίδιο ή προσλάβετε έναν επαγγελματία.

Πώς να ενεργοποιήσετε τη λειτουργία υπερκατάψυξης;

Πατήστε το κουμπί υπερκατάψυξης στον πίνακα. Ενεργοποιείται για 24 ώρες για γρήγορη κατάψυξη φρέσκων τροφίμων. Απενεργοποιείται αυτόματα.

Ποια είναι η κλιματική κατηγορία και τι σημαίνει;

Η κλιματική κατηγορία είναι SN-ST, που σημαίνει ότι το ψυγείο λειτουργεί σωστά σε θερμοκρασίες περιβάλλοντος από 10°C έως 38°C.

Πού μπορώ να κατεβάσω το εγχειρίδιο χρήστη;

Μπορείτε να το κατεβάσετε δωρεάν από το notice-facile.com σε μορφή PDF. Μπορείτε επίσης να ζητήσετε δωρεάν μετάφραση μέσω email.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KSV36VIEP BOSCH

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 269

1.1 Σημαντικές πληροφορίες 269

1.1.1 Σκοπός 269

1.2 Επεξήγηση συμβόλων 269

1.2.1 Επίπεδα κινδύνου 269

1.2.2 Σύμβολα κινδύνου.... 269

1.2.3 Δομή των προειδοποιήσεων 270

1.2.4 Γενικά σύμβολα 270

Ασφάλεια.... 271

2.1 Γενικές οδηγίες ασφαλείας 271

2.1.1 Όλες οι οικιακές συσκευές 271

Εργαλεία και βοηθήματα.... 272

Επισκευή 273

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 273

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 273

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 273

4.2 Αντικατάσταση λαβής πόρτας.... 276

4.2.1 Αφαίρεση λαβής πόρτας 276

4.2.2 Τοποθέτηση λαβής πόρτας 276

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος) 277

4.3.1 Αφαίρεση λαβής easy open 277

4.3.2 Τοποθέτηση λαβής easy open 277

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας 279

4.4.1 Αφαίρεση μεντεσέ πόρτας 279

4.4.2 Τοποθέτηση μεντεσέ πόρτας 281

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 282

4.5.1 Αφαίρεση μεντεσέ πόρτας 283

4.5.2 Τοποθέτηση μεντεσέ πόρτας 284

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 285

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας 285

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας.... 285

4.7 Αντικατάσταση ραφιού 286

4.7.1 Αφαίρεση ραφιού 286

4.7.2 Τοποθέτηση ραφιού 286

4.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 287

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών 287

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών 287

4.9 Αντικατάσταση ραφιού πόρτας.... 288

4.9.1 Αφαίρεση ραφιού πόρτας.... 288

4.9.2 Τοποθέτηση ραφιού πόρτας.... 288

4.10 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης.... 289

4.10.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης.... 289

4.10.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης.... 289

4.11 Αντικατάσταση συρταριού φρούτων και λαχανικών 290

4.11.1 Αφαίρεση συρταριού φρούτων και λαχανικών 290

4.11.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 290

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 291

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 291

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 291

4.13 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και

λαχανικών 292

4.13.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών....292

4.13.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 292

4.14 Αντικατάσταση επάνω φωτός LED.... 293

4.14.1 Αφαίρεση φωτός LED 293

4.14.2 Τοποθέτηση επάνω φωτισμού LED 294

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[57A4]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[60A7]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[69VET]		Ταυτοποίηση απαραίτητων εργαλείων
[87BB]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[8XTO]		Ταυτοποίηση μιας συνθήκης (αν ..., katóπιν ...)
[97CO]		Ταυτοποίηση αποτελέσματος
Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Κατσαβίδι PhillipsPH2
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειτουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος)

Ειδικά βοηθητικά μέσα:

Κατσαβίδι Phillips PH2

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση λαβής easy open

1. Αφαιρέστε το κάλυμμα της λαβής easy open (1).
2. Ξεβιδώστε δύο βίδες (2).

Η λαβή easy open έχει αφαιρεθεί.

4.3.2 Τοποθέτηση λαβής easy open

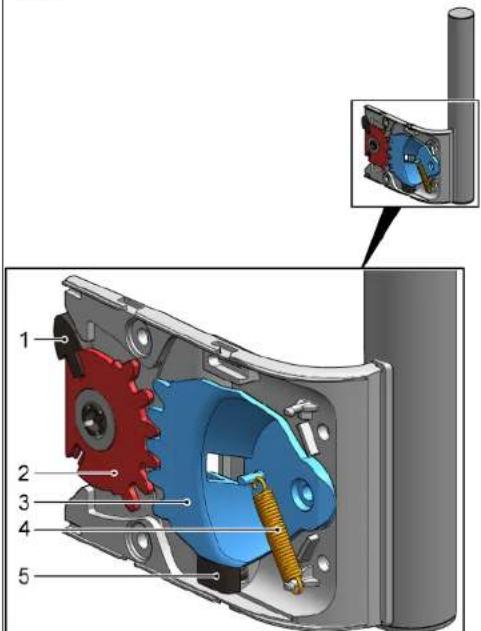

Ο μηχανισμός λαβής easy open πρέπει να έχει ρυθμιστεί σωστά πριν από την εγκατάσταση. Η σωστή τοποθέτηση της ωστήριας ράβδου (1), των οδοντωτών τημμάτων (2) και (3), του ελατηρίου (4) και του τερματικού στοπ (5) για την τοποθέτηση στην αριστερή πλευρά της πόρτας εμφανίζεται στην εικόνα.

i

Η τοποθέτηση των επιμέρους στοιχείων της λαβής easy open για την τοποθέτηση στη δεξιά πλευρά της πόρτας περιγράφεται στο έγγραφο "Οδηγίες συναρμολόγησης".

Επισκευή

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

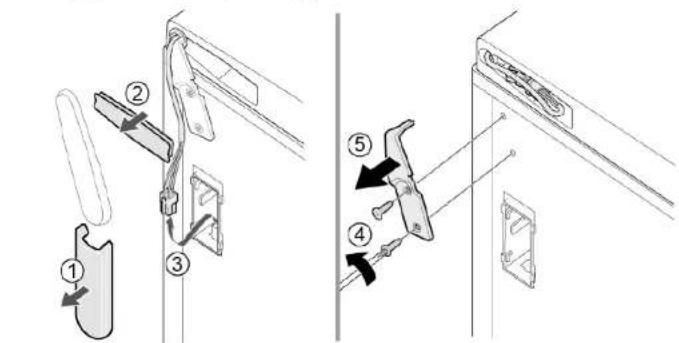

4.4.1 Αφαίρεση μεντεσέ πόρτας

Επισκευή

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Пiéστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).
2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).
3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (1).

2. Αφαιρέστε την προστασία καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ (5).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
Η συσκευή είναι τοποθετημένη στην πίσω πλευρά.
Ο επάνω μεντεσές έχει αφαιρεθεί.→282

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα.

1. 1. Ξεβιδώστε τη βίδα (1).

2. Γυρίστε τον κάτω μεντεσέ προς τα έξω (2).

3. Αφαιρέστε τον κάτω μεντεσέ (3).

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.7.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.9.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης

Μετακινήστε το ράφι πόρτας με δυνατότητα ρύθμισης ύψους, προς τα επάνω μέχρι το ράφι πόρτας να απελευθερωθεί από το στήριγμα.

4.10.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

Το συρτάρι αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το τηλεσκοπικό συρτάρι.

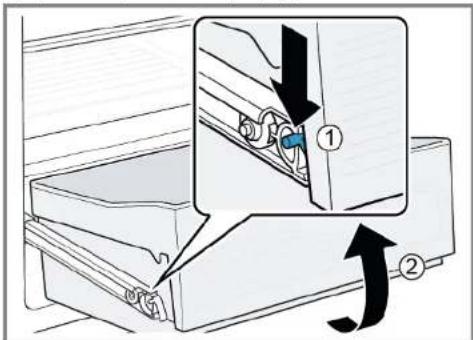

2. 1. Πιέστε το μάνταλο στη ράγα του συρόμενου τηλεσκοπικού συρταριού προς τα κάτω (1).
3. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

Το τηλεσκοπικό συρτάρι αφαιρέθηκε.

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.13.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το τηλεσκοπικό συρτάρι.→291

2. Τραβήξτε το διαχωριστικό προς τα εμπρός.

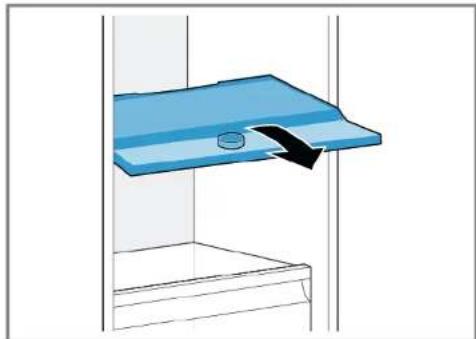

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και

περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.13.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.14 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Плакé καταβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκταιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης κώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.14.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.14.2 Τοποθέτηση επάνω φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
