KSV36VIEP - Frigider BOSCH - Manual de utilizare gratuit

Tip produs	Frigider combinație cu congelator
Brand	Bosch
Model	KSV36VIEP
Înălțime (cm)	177
Lățime (cm)	54
Adâncime (cm)	55
Greutate netă (kg)	62
Capacitate totală netă (L)	298
Capacitate frigider (L)	212
Capacitate congelator (L)	86
Clasă eficiență energetică	A+
Consum anual de energie (kWh)	245
Tip de instalare	Integrabil sub blat
Sistem de răcire	Multi-Airflow (flux de aer multiplu)
Iluminare interioară	LED
Alarmă ușă deschisă	Da
Funcție de supercongelare	Da
Funcție de superrăcire	Da
Clasă climatică	SN-ST
Material rafturi	Sticlă călită
Nivel zgomot (dB)	38
Acoperire antibacteriană	Nu

Întrebări frecvente - KSV36VIEP BOSCH

Cum se reglează temperatura frigiderului Bosch KSV36VIEP?

Utilizați butoanele de control de pe panoul frontal. Pentru frigider, recomandați 4°C, iar pentru congelator -18°C. Consultați manualul de utilizare pentru mai multe detalii.

Ce faceți dacă frigiderul nu răcește corect?

Verificați că ușa este bine închisă, că termostatul este în poziția corectă și că orificiile de ventilație nu sunt obstrucționate. Dacă persistă, contactați serviciul tehnic.

Cum se curăță interiorul frigiderului?

Deconectați aparatul, scoateți alimentele și rafturile. Curățați cu o cârpă moale și apă călduță cu detergent ușor. Nu utilizați produse de curățare abrazive. Uscați bine înainte de a reconecta.

Cât timp durează până atinge temperatura după instalare?

Poate dura până la 24 de ore pentru a se stabiliza. Evitați să deschideți ușa frecvent în primele ore.

Cum se schimbă becul LED?

Becurile LED au durată lungă de viață și trebuie înlocuite doar de personal autorizat. Dacă se defectează, contactați serviciul tehnic.

Ce înseamnă codul de eroare pe ecran?

Consultați secțiunea depanare din manual. Codurile comune includ E1 (senzor) sau E2 (dezghețare). Reporniți aparatul după remediere.

Se poate schimba balamaua ușii?

Da, modelul KSV36VIEP permite schimbarea direcției de deschidere a ușii. Urmați instrucțiunile pas cu pas din manual sau angajați un profesionist.

Cum se activează funcția de supercongelare?

Apăsați butonul de supercongelare de pe panou. Se activează timp de 24 de ore pentru a congela rapid alimente proaspete. Se dezactivează automat.

Care este clasa climatică și ce înseamnă?

Clasa climatică este SN-ST, ceea ce înseamnă că frigiderul funcționează corect la temperaturi ambientale între 10°C și 38°C.

De unde pot descărca manualul de utilizare?

Îl puteți descărca gratuit de pe notice-facile.com în format PDF. De asemenea, puteți solicita o traducere gratuită prin e-mail.

MANUAL DE UTILIZARE KSV36VIEP BOSCH

Indicii pentru reparații - Frigider

i Referitor la acest document.... 482

1.1 Informatii importante 482
1.1.1 Aplicabilitatea 482

1.2 Explicatia simbolurilor 482

1.2.1 Nivelurile de pericol.... 482

1.2.2 Simbolurile de pericol 482

1.2.3 Structura avertismentelor 483

2.1 Instructiuni generale de sigurantă.... 484

2.1.1 Toate aparatele electrocasnice 484

Instrumente și materiale utile.... 485

Repararea 486

4.1 Înlocuirea garniturii uşii 486

4.1.1 Demontarea garniturii uşii.... 486

4.1.2 Montarea garniturii uşii 486

4.2 Înlocuirea mânerului uşii 489

4.2.1 Demontarea mânerului uşii 489

4.2.2 Montarea mânerului uşii 489

4.3 Înlocuirea easy opening handle 490

4.3.1 Demontarea easy opening handle.... 490

4.3.2 Montarea easy opening handle 490

4.4 Înlocuirea balamalei de sus a uşii 491

4.4.1 Demontarea balamalei uşii 491

4.4.2 Montarea balamalei uşii.... 493

4.5 Înlocuirea balamalei de sus a uşii (uşā cu afişaj) 494

4.5.1 Demontarea balamalei uşii 495

4.5.2 Montarea balamalei uşii.... 496

4.6 Înlocuirea balamalei de jos a uşii 497

4.6.1 Înlocuirea balamalei de jos a uşii.... 497

4.6.2 Montarea balamalei de jos a uşii.... 498

4.7 Repozitionarea raftului 499

4.7.1 Demontarea raftului.... 499

4.7.2 Montarea raftului.... 499

4.8 Repozitionarea suportului pentru sticle 500

4.8.1 Demontarea suportului pentru sticle....500

4.8.2 Montarea suportului pentru sticle 500

4.9 Repoziționarea raftului pentru ușă....501

4.9.1 Demontarea raftului pentru uşă 501

4.9.2 Montarea raftului pentru uşă 501

4.10 Repoziționarea raftului pentru ușă reglabil 502

4.10.1 Demontarea raftului pentru uşă reglabil.... 502

4.10.2 Montarea raftului pentru uşă reglabil.... 502

4.11 Repozitionarea containerului pentru fructe și legume.... 503

4.11.1 Demontarea containerului pentru fructe și legume 503

4.11.2 Montarea containerului pentru fructe și legume 503

4.12 Repozitionarea containerului extensibil.... 504

4.12.1 Demontarea containerului extensibil 504

4.12.2 Montarea containerului extensibil.... 504

4.13 Repoziționarea separatorului și a capacului containerului pentru fructe și le-

gume....505

4.13.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 505

4.13.2 Montarea separatorului și a capacului containerului pentru fructe și legume....505

4.14 Înlocuirea lämpii LED de sus.... 506

4.14.1 Demontarea lămpii LED.... 506

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
i	Identificarea unei recomandări speciale (text și/sau grafică)
i	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Material textil de protecție [00342013]	60 cm x 50 cm
Şurubelniță Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea mânerului uşii

Scule speciale:

Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Cerintă:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea mânerului uşii

1. Demontați două capace de şuruburi (1).
2. Deşurubați două şuruburi (2).
3. Demontați mânerul uşii (3).

Mânerul uşii este demontat.

4.2.2 Montarea mânerului uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea easy opening handle

Scule speciale:

Şurubelniţă Phillips PH2
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.3.1 Demontarea easy opening handle

▶ 1. Scoateti easy opening handle (1).
2. Deşurubați două şuruburi (2).

Easy opening handle este demontat.

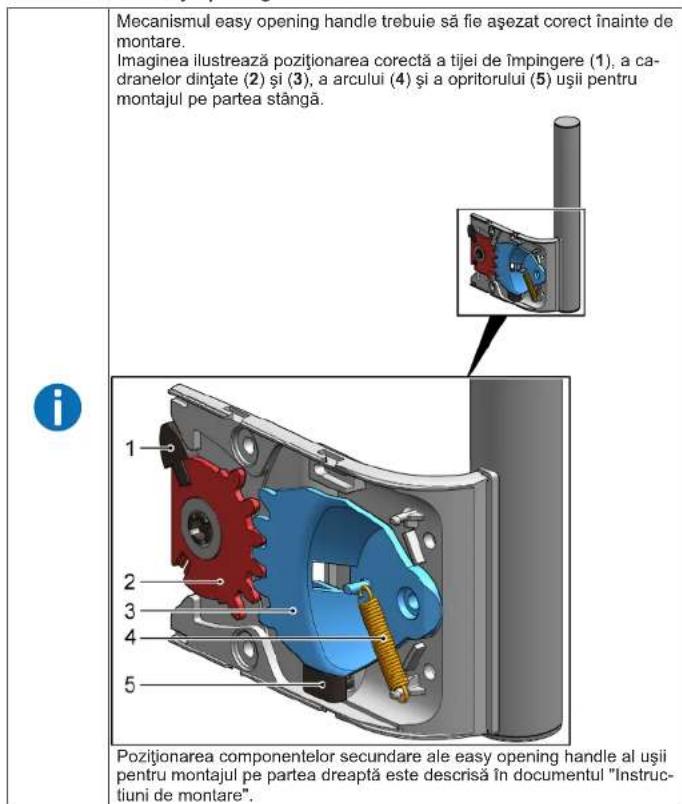

4.3.2 Montarea easy opening handle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei uşii

Repararea

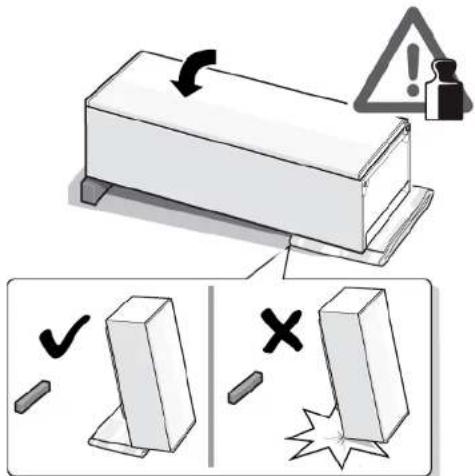

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Indepârtați capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus (2).

Balamaua de sus și este demontată.

4.4.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei de sus a uşii (uşă cu afişaj)

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei uşii

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Indepărtati capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).

1. 1. Demontați capacul cutiei de cabluri (1).

2. Demontați protecția cablurilor (2).

3. Deconectați conexiunea electrică (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus (5).

Balamaua de sus și este demontată.

4.5.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea balamalei de jos a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

√ Aparatul este aşezat pe spate.
Balamaua de sus este demontată.→494

4.6.1 Înlocuirea balamalei de jos a uşii

1. Demontați ușa.

1. 1. Deşurubați şurubul (1).

2. Rotiti și scoateți balamaua de sus (2).

3. Demontați balamaua de jos (3).

Balamaua de jos este demontată.

Repararea

4.6.2 Montarea balamalei de jos a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea suportului pentru sticle

Cerință:

Uşa este deschisă.

4.8.1 Demontarea suportului pentru sticle

- Tragetii suportul pentru sticle pentru a-l scoate.

Suportul pentru sticle este demontat.

4.8.2 Montarea suportului pentru sticle

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.9.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.9.2 Montarea raftului pentru uşă

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea raftului pentru ușă reglabil

Cerință:

Uşa este deschisă.

4.10.1 Demontarea raftului pentru uşă reglabil

- Deplasați în sus raftul pentru ușă reglabil pe înălțime, până când raftul pentru ușă este eliberat în suport.

Raftul de uşă reglabil este demontat.

4.10.2 Montarea raftului pentru uşă reglabil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.11.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

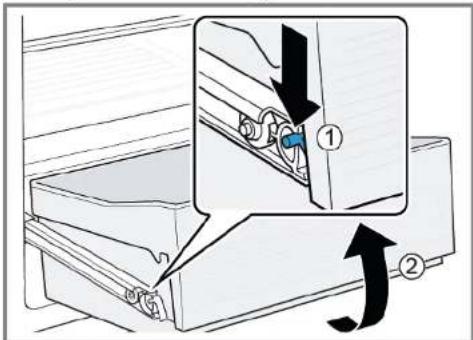

4.12.1 Demontarea containerului extensibil

1. Extrageti complet containerul extensibil.
2. 1. Apăsați în jos blocatorul de pe şina de extragere a containerului extensibil (1).
3. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.13.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Demontați placa de sticlă de pe separator.

1. Demontați containerul extensibil.→504

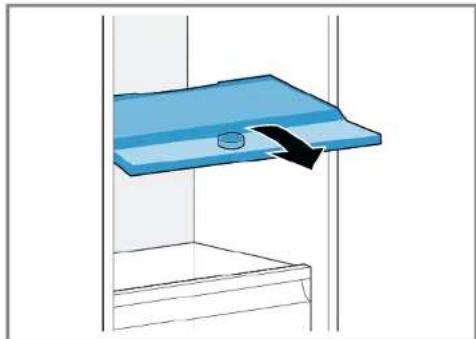

2. Trageți separatorul în față.

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-l răsu-cindu-l pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.13.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.14 Înlocuirea lămpii LED de sus

Scule speciale:

Şurubelniţă plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.14.1 Demontarea lămpii LED

1. Deplasati lampa LED spre stânga.

Conexiunea electrică a lâmpii LED este deconectată.

1. Decuplați cârligele lămpii LED.

1. Demontați lampa LED deplasând-o în față.

Lampa LED este demontată.

Montați urmând procedura de demontare în ordine inversă.
