Ürün tipi	Donduruculu kombi buzdolabı
Marka	Bosch
Model	KSV36VIEP
Yükseklik (cm)	177
Genişlik (cm)	54
Derinlik (cm)	55
Net ağırlık (kg)	62
Toplam net kapasite (L)	298
Buzdolabı kapasitesi (L)	212
Dondurucu kapasitesi (L)	86
Enerji verimliliği sınıfı	A+
Yıllık enerji tüketimi (kWh)	245
Kurulum tipi	Tezgah altına entegre edilebilir
Soğutma sistemi	Çoklu hava akışı (Multi-Airflow)
İç aydınlatma	LED
Açık kapı alarmı	Evet
Süper dondurma fonksiyonu	Evet
Süper soğutma fonksiyonu	Evet
İklim sınıfı	SN-ST
Raf malzemesi	Temperli cam
Gürültü seviyesi (dB)	38
Antibakteriyel kaplama	Hayır

Sık sorulan sorular - KSV36VIEP BOSCH

Bosch KSV36VIEP buzdolabının sıcaklığı nasıl ayarlanır?

Ön paneldeki kontrol düğmelerini kullanın. Buzdolabı için 4°C, dondurucu için -18°C önerilir. Daha fazla bilgi için kullanım kılavuzuna bakın.

Buzdolabı düzgün soğutmazsa ne yapmalı?

Kapının iyi kapandığını, termostatın doğru konumda olduğunu ve havalandırma deliklerinin tıkalı olmadığını kontrol edin. Sorun devam ederse teknik servise başvurun.

Buzdolabının içi nasıl temizlenir?

Cihazın fişini çekin, yiyecekleri ve rafları çıkarın. Yumuşak bir bez ve hafif deterjanlı ılık suyla temizleyin. Aşındırıcı temizleyiciler kullanmayın. Tekrar takmadan önce iyice kurulayın.

Kurulumdan sonra sıcaklığa ulaşması ne kadar sürer?

Stabilize olması 24 saate kadar sürebilir. İlk saatlerde kapıyı sık sık açmaktan kaçının.

LED ampul nasıl değiştirilir?

LED ampuller uzun ömürlüdür ve yalnızca yetkili personel tarafından değiştirilmelidir. Arızalanırsa teknik servise başvurun.

Ekrandaki hata kodu ne anlama geliyor?

Kılavuzdaki sorun giderme bölümüne bakın. Yaygın kodlar E1 (sensör) veya E2 (buz çözme) içerir. Çözümden sonra cihazı yeniden başlatın.

Kapı menteşesi değiştirilebilir mi?

Evet, KSV36VIEP modeli kapı açıklığının değiştirilmesine izin verir. Kılavuzdaki adım adım talimatları izleyin veya bir profesyonele danışın.

Süper dondurma fonksiyonu nasıl etkinleştirilir?

Paneldeki süper dondurma düğmesine basın. Taze yiyecekleri hızlıca dondurmak için 24 saat etkin kalır. Otomatik olarak kapanır.

İklim sınıfı nedir ve ne anlama gelir?

İklim sınıfı SN-ST'dir, yani buzdolabı 10°C ila 38°C ortam sıcaklıklarında düzgün çalışır.

Kullanım kılavuzunu nereden indirebilirim?

PDF formatında notice-facile.com sitesinden ücretsiz indirebilirsiniz. Ayrıca e-posta ile ücretsiz çeviri talep edebilirsiniz.

KULLANIM KILAVUZU KSV36VIEP BOSCH

Onarım İpuçları - Buzdolabı

Bu doküman hakkında 615

1.1 Önemli bilgi 615

1.1.1 Amaci 615

1.2 Sembollerinin açıklaması 615

1.2.1 Tehlike kademeleri....615

1.2.2 Tehlike sembolleri 615

1.2.3 İkaz bilgilerinin yapısı 616

1.2.4 Genel semboller 616

Güvenlik....617

2.1 Genel Güvenlik bilgileri 617

2.1.1 Tüm ev gereçleri 617

Ekipman ve yardım....618

Onarim....619

4.1 Kapı contasının değiştirilmesi....619

4.1.1 Kapi contasının çıkartılması 619

4.1.2 Kapi contasının takılması 619

4.2 Kapı tutamağının değiştirilmesi 622

4.2.1 Kapı tutamağının çıkartılması 622

4.2.2 Kapı tutamağının takılması 622

4.3 Easy opening handle tutamağın değiştirilmesi 623

4.3.1 Easy opening handle tutamağın sökülmesi 623

4.3.2 Easy opening handle tutamağının takılması....623

4.4 Kapının üst menteşesinin değiştirilmesi....624

4.4.1 Kapı menteşesinin sökülmesi....624

4.4.2 Kapı menteşesinin takılması 626

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)...... 627

4.5.1 Kapı menteşesinin sökülmesi....628

4.5.2 Kapı menteşesinin takılması 629

4.6 Kapının alt menteşesinin değiştirilmesi.... 630

4.6.1 Kapının alt menteşesinin değiştirilmesi 630

4.6.2 Kapının alt menteşesinin takılması 630

4.7 Raf yüzeyinin değiştirilmesi 631

4.7.1 Raf yüzeyinin çıkartılması....631

4.7.2 Raf yüzeyinin takılması....631

4.8 Şişe rafının değiştirilmesi....632

4.8.1 Şişe rafının çıkartılması 632

4.8.2 Şişe rafının takılması 632

4.9 Kapı rafının değiştirilmesi 633

4.9.1 Kapı rafının çıkartılması 633

4.9.2 Kapi rafının takılması....633

4.10 Ayarlanabilir kapı rafının değiştirilmesi.... 634

4.10.1 Ayarlanabilir kapı rafının çıkartılması 634

4.10.2 Ayarlanabilir kapı rafının takılması 634

4.11 Meyve-sebze kabının değiştirilmesi....635

4.11.1 Meyve-sebze kabının çıkartılması....635

4.11.2 Meyve-sebze kabının takılması 635

4.12 Uzatılabilir kabin değiştirilmesi....636

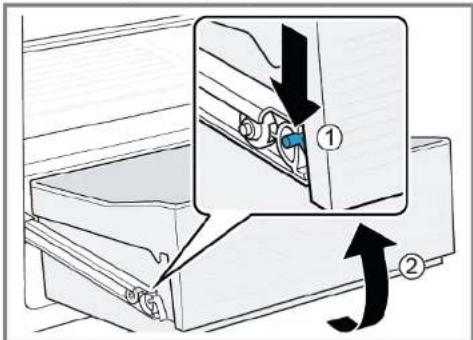

4.12.1 Uzatılabilir kabın çıkartılması....636

4.12.2 Uzatılabilir kabin takılması 636

4.13 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi 637

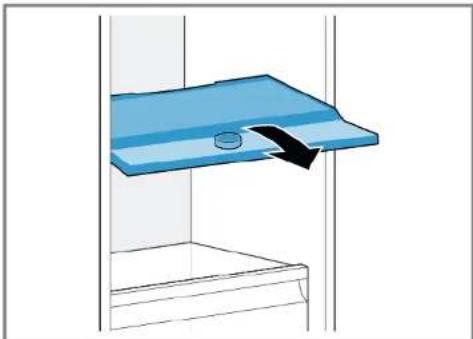

4.13.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması 637

4.13.2 Meyve-sebze kabı bölmesinin ve kapağının takılması.... 63

4.14 LED Üst aydınlatmanın değiştirilmesi 638

4.14.1 LED Lambanın sökülmesi 638

4.14.2 Üst LED ışığının takılması....639

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Yıldız TornavidaPH2
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kitiçinde

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Easy opening handle tutamağın değiştirilmesi

Özel yardýmcý ekipman:

Yıldız Tornavida PH2
Ön kopul:
Cihazın fişi çekilir.
Kapı açık.

4.3.1 Easy opening handle tutamağın sökülmesi

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidalari sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarim

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Vidalari sökün (1).

2. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkartılmıştır.

4.4.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

Onarim

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Kablo kutusu kapağını çıkartın (1).

2. Kablo korumasını çıkartın (2).

3. Elektrik kablo/soket bağlantısını sökünüz (3).
4. Vidalari sökün (4)
5. Üst menteşeyi çıkartın (5).

Kapının üst menteşesi çıkartılmıştır.

4.5.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sirt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.
▶ Cihazı hareket ettirmek için iki kişi gereklidir.
▶ Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Cihaz arka tarafına yatırılmıştır.
Üst mentese çıkarılır.→627

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı sökün.

1. 1. Vidayı sökün (1).

2. Alt menteşeyi (2) çevirin.

3. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.8.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.9.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Ayarlanabilir kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Ayarlanabilir kapı rafının çıkartılması

- Yüksek ayarlanabilir kapı rafını tutucudan çıkana dek yukarıya doğru hareket ettirin.

Ayarlanabilir kapı rafı çıkartılmıştır.

4.10.2 Ayarlanabilir kapı rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Meyve-sebze kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Meyve-sebze kabının çıkartılması

1. Kabı tamamen dışarı çekin (1).

2. Kabı çıkartın (2).

4.11.2 Meyve-sebze kabinin takılması

▶ Ters sira ile monte edin.

Onarim

4.12 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.12.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin.
2. 1. Uzatılabilir kap için çekilebilir rayın mandalını aşağıya doğru bastırın (1).
3. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.12.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.13 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi

Ön kopul:

Kapı açık.

4.13.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması

1. Cam plakayı bölmeden çıkartın.

1. Uzatılabilir kabı çıkartın.→636

2. Bölmeyi öne doğru çekin.

1. Bölmeyi kaldırın ve yana doğru döndürerek çıkartın.

Bölme çıkartılmıştır.

1. 1. Meyve-sebze kabının kapağını kaldırın.

2. Meyve-sebze kabinın kapağını öne doğru çekin ve yana doğru döndürerek çıkartın.

Meyve-sebze kabinın kapağı çıkartılmıştır.

4.13.2 Meyve-sebze kabı bölmesinin ve kapağının takılması

▶ Ters sira ile monte edin.

Onarim

4.14 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.14.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.14.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.
