Termék típusa	Kombinált hűtőszekrény fagyasztóval
Márka	Bosch
Modell	KSV36VIEP
Magasság (cm)	177
Szélesség (cm)	54
Mélység (cm)	55
Nettó tömeg (kg)	62
Nettó össztérfogat (L)	298
Hűtőtérfogat (L)	212
Fagyasztótérfogat (L)	86
Energiahatékonysági osztály	A+
Éves energiafogyasztás (kWh)	245
Beépítési típus	Beépíthető munkalap alá
Hűtési rendszer	Multi-Airflow (többszörös légáramlás)
Belső világítás	LED
Nyitott ajtó riasztó	Igen
Szuperfagyasztás funkció	Igen
Szuperhűtés funkció	Igen
Éghajlati osztály	SN-ST
Polcok anyaga	Edzett üveg
Zajszint (dB)	38
Antibakteriális bevonat	Nem

Gyakran ismételt kérdések - KSV36VIEP BOSCH

Hogyan állítsa be a Bosch KSV36VIEP hűtőszekrény hőmérsékletét?

Használja az előlapi panel vezérlőgombjait. A hűtőszekrényhez 4°C-ot, a fagyasztóhoz -18°C-ot ajánlunk. További részletekért tekintse meg a felhasználói kézikönyvet.

Mi a teendő, ha a hűtőszekrény nem hűt megfelelően?

Ellenőrizze, hogy az ajtó megfelelően záródik-e, a termosztát a megfelelő helyzetben van-e, és a szellőzőnyílások nincsenek-e elzárva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a szervizzel.

Hogyan tisztítsa meg a hűtőszekrény belsejét?

Húzza ki a készüléket, vegye ki az élelmiszereket és a polcokat. Tisztítsa meg egy puha ruhával és langyos, enyhe mosószeres vízzel. Ne használjon súrolószereket. Alaposan szárítsa meg, mielőtt újra csatlakoztatja.

Mennyi idő alatt éri el a hőmérsékletet a beüzemelés után?

Akár 24 órát is igénybe vehet a stabilizálódáshoz. Az első órákban kerülje az ajtó gyakori nyitogatását.

Hogyan cserélje ki a LED izzót?

A LED izzók hosszú élettartamúak, és csak erre jogosult személyzet cserélheti ki. Ha meghibásodik, lépjen kapcsolatba a szervizzel.

Mit jelent a kijelzőn megjelenő hibakód?

Tekintse meg a kézikönyv hibaelhárítási szakaszát. A gyakori kódok közé tartozik az E1 (érzékelő) vagy az E2 (leolvasztás). A probléma elhárítása után indítsa újra a készüléket.

Meg lehet cserélni az ajtópántot?

Igen, a KSV36VIEP modell lehetővé teszi az ajtó nyitási irányának megváltoztatását. Kövesse a kézikönyv lépésről lépésre történő utasításait, vagy bízzon meg egy szakembert.

Hogyan aktiválja a szuperfagyasztás funkciót?

Nyomja meg a panelen a szuperfagyasztás gombot. 24 órára aktiválódik friss élelmiszerek gyors lefagyasztásához. Automatikusan kikapcsol.

Mi az éghajlati osztály és mit jelent?

Az éghajlati osztály SN-ST, ami azt jelenti, hogy a hűtőszekrény 10°C és 38°C közötti környezeti hőmérsékleten működik megfelelően.

Hol tölthetem le a felhasználói kézikönyvet?

Ingyenesen letöltheti a notice-facile.com oldalról PDF formátumban. E-mailben is kérhet ingyenes fordítást.

HASZNÁLATI ÚTMUTATÓ KSV36VIEP BOSCH

Javítási útmutató - Hűtőszekrény

i A dokumentummal kapcsolatos információk.... 296

1.1 Fontos tudnivalók 296

1.1.1 Cél 296

1.2 Szimbólummagyarázat 296

1.2.1 Veszélyességi szintek 296

1.2.2 Veszélyt jelző szimbólumok 296

1.2.3 A figyelmeztetések felépítése 297

1.2.4 Általános szimbólumok 297

Biztonság 298

2.1 Általános biztonsági utasítások.... 298

2.1.1 Összes háztartási készülék 298

Szerszámok és segédanyagok.... 299

Javítás 300

4.1 A gumitömítés cseréje 300

4.1.1 A gumitömítés eltávolítása.... 300

4.1.2 A gumitömítés beszerelése.... 300

4.2 A fogantyú cseréje.... 303

4.2.1 A fogantyú eltávolítása 303

4.2.2 A fogantyú felszerelése 303

4.3 Az easy opening handle fogantyú cseréje 304

4.3.1 Az easy opening handle fogantyú eltávolítása.... 304

4.3.2 Az easy opening handle fogantyú felszerelése.... 304

4.4 A felső ajtózsanér cseréje 305

4.4.1 Az ajtózsanér eltávolítása.... 305

4.4.2 Az ajtózsanér felszerelése.... 307

4.5 A felső ajtózsanér cseréje (kijelzős ajtó).... 308

4.5.1 Az ajtózsanér eltávolítása.... 309

4.5.2 Az ajtózsanér felszerelése.... 310

4.6 Az alsó ajtózsanér cseréje 311

4.6.1 Az alsó ajtózsanér cseréje.... 311

4.6.2 Az alsó ajtózsanér felhelyezése 312

4.7 A polc cseréje 313

4.7.1 A polc eltávolítása.... 313

4.7.2 A polc beszerelése.... 313

4.8 A palacktartó cseréje.... 314

4.8.1 A palacktartó eltávolítása 314

4.8.2 A palacktartó telepítése 314

4.9 Az ajtópolc cseréje.... 315

4.9.1 Az ajtópolc eltávolítása 315

4.9.2 Az ajtópolc felhelyezése.... 315

4.10 Az állítható ajtópolc cseréje 316

4.10.1 Az állítható ajtópolc eltávolítása.... 316

4.10.2 Az állítható ajtópolc behelyezése.... 316

4.11 A gyümölcs- és zöldségtároló cseréje 317

4.11.1 A gyümölcs- és zöldségtároló eltávolítása.... 317

4.11.2 A gyümölcs- és zöldségtároló behelyezése 317

4.12 A kihúzható tároló cseréje 318

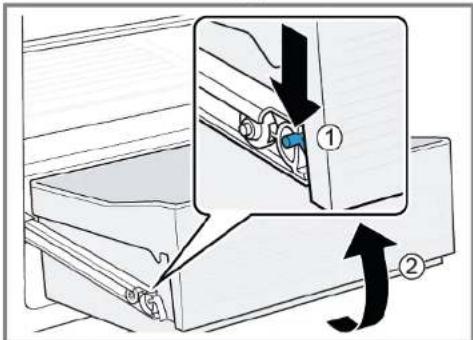

4.12.1 A kihúzható tároló eltávolítása.... 318

4.12.2 A kihúzható tároló behelyezése.... 318

4.13 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 319

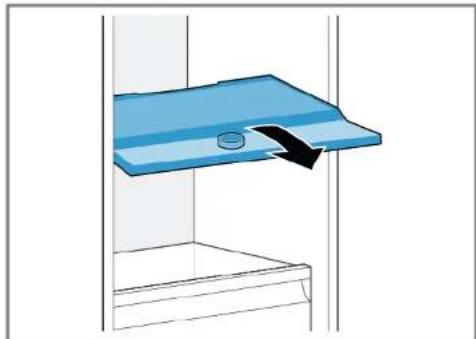

4.13.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ...... 319

4.13.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 319

4.14 Felső LED-világítás cseréje 320

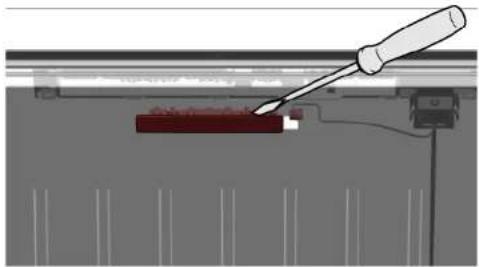

4.14.1 LED-világítás eltávolítása.... 320

4.14.2 A felső LED-világítás beszerelése 321

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
PH2 csillagcsavar-húzó
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben[00341820]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejü csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az easy opening handle fogantyú cseréje

Különleges eszközök

PH2 csillagcsavarhúzó

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.3.1 Az easy opening handle fogantyú eltávolítása

1. Távolítsa el az easy opening handle fogantyú fedelét (1).
2. Csavarja ki a két csavart (2).

Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

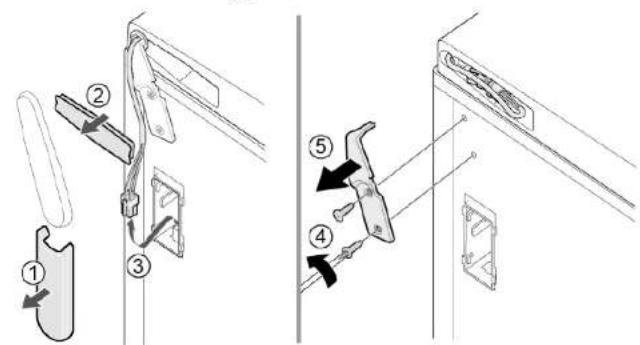

4.4.1 Az ajtózsanér eltávolítása

Javítás

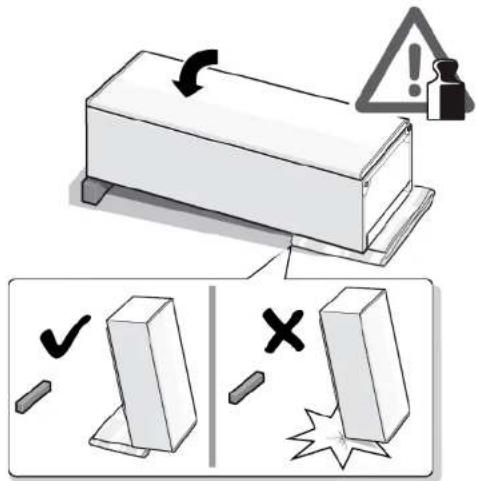

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

1. 1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).

→ Eltávolította az ajtó felső zsanérját.

4.4.2 Az ajtózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

▶ Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 Az ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

1. 1. Távolítsa el a kábeldoboz fedelét (1).

2. Távolítsa el a kábelburkolatot (2).

3. Válassza le az elektromos csatlakozást (3).
4. Csavarja ki a két csavart (4)
5. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
A készüléket a hátára fordította.

√ Eltávolította a felső zsanért.→308

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

1. 1. Csavarja ki a csavart (1).

2. Fordítsa ki az alsó zsanért (2).

3. Távolítsa el az alsó zsanért (3).

→ Eltávolította az alsó zsanért.

Javítás

4.6.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.8.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.9.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Az állítható ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 Az állítható ajtópolc eltávolítása

Emelje az állítható ajtópolcot addig, amíg ki nem oldódik a tartóból.

Eltávolította az állítható ajtópolcot.

4.10.2 Az állítható ajtópolc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Távolítsa el a tárolót (2).

→ Eltávolította a tárolót.

4.11.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.12.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a kihúzható tárolót.
2. 1. Nyomja lefelé a kihúzható tároló kihúzható sínjének reteszét (1).
3. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.12.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.13.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a kihúzható tárolót.→318

2. Húzza előre az elválasztóelemet.

1. Emelje fel az elválasztóelemet, és fordítsa oldalra.

→ Eltávolította az elválasztóelemet.

1. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.

2. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra.

Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.13.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.14 Felsö LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY Áramütés veszélye áram alatt lé

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.14.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsolódó horgokat.

1. Emelje el a készüléktől a LED-világítást.

→ Eltávolította a LED-világítást.

4.14.2 A felső LED-világítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
