Produkto tipas	Šaldytuvas kombi su šaldikliu
Prekės ženklas	Bosch
Modelis	KSV36VIEP
Aukštis (cm)	177
Plotis (cm)	54
Gylis (cm)	55
Grynasis svoris (kg)	62
Bendras grynasis tūris (L)	298
Šaldytuvo talpa (L)	212
Šaldiklio talpa (L)	86
Energijos efektyvumo klasė	A+
Metinis energijos suvartojimas (kWh)	245
Montavimo tipas	Integruojamas po stalviršiu
Aušinimo sistema	Multi-Airflow (daugialypis oro srautas)
Vidinis apšvietimas	LED
Atidarytų durų signalizacija	Taip
Superužšaldymo funkcija	Taip
Superšaldymo funkcija	Taip
Klimato klasė	SN-ST
Lentynų medžiaga	Grūdintas stiklas
Triukšmo lygis (dB)	38
Antibakterinė danga	Ne

Dažnai užduodami klausimai - KSV36VIEP BOSCH

Kaip nustatyti Bosch KSV36VIEP šaldytuvo temperatūrą?

Naudokite valdymo mygtukus priekiniame skydelyje. Šaldytuvui rekomenduokite 4°C, o šaldikliui -18°C. Išsamesnės informacijos ieškokite naudotojo vadove.

Ką daryti, jei šaldytuvas netinkamai šaldo?

Patikrinkite, ar durys gerai uždarytos, ar termostatas yra teisingoje padėtyje ir ar ventiliacijos angos nėra užblokuotos. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip išvalyti šaldytuvo vidų?

Atjunkite prietaisą, išimkite maistą ir lentynas. Valykite minkšta šluoste ir šiltu vandeniu su švelniu plovikliu. Nenaudokite abrazyvinių valiklių. Prieš vėl prijungdami gerai išdžiovinkite.

Kiek laiko užtrunka pasiekti temperatūrą po montavimo?

Gali užtrukti iki 24 valandų, kol stabilizuosis. Venkite dažnai atidaryti duris pirmąsias valandas.

Kaip pakeisti LED lemputę?

LED lemputės yra ilgaamžės ir turi būti keičiamos tik įgalioto personalo. Jei ji sugenda, kreipkitės į techninės priežiūros tarnybą.

Ką reiškia klaidos kodas ekrane?

Žr. problemų sprendimo skyrių vadove. Įprasti kodai: E1 (jutiklis) arba E2 (atitirpinimas). Išsprendę problemą, iš naujo paleiskite prietaisą.

Ar galima pakeisti durų vyrį?

Taip, modelis KSV36VIEP leidžia pakeisti durų atidarymą. Vykdykite nuoseklias instrukcijas vadove arba samdykite specialistą.

Kaip įjungti superužšaldymo funkciją?

Paspauskite superužšaldymo mygtuką skydelyje. Jis įsijungia 24 valandoms, kad greitai užšaldytų šviežius maisto produktus. Išsijungia automatiškai.

Kokia yra klimato klasė ir ką ji reiškia?

Klimato klasė yra SN-ST, o tai reiškia, kad šaldytuvas tinkamai veikia esant 10°C iki 38°C aplinkos temperatūrai.

Kur galiu atsisiųsti naudotojo vadovą?

Galite nemokamai atsisiųsti iš notice-facile.com PDF formatu. Taip pat galite paprašyti nemokamo vertimo el. paštu.

NAUDOJIMO INSTRUKCIJA KSV36VIEP BOSCH

Starplika ir iznemta.

1. 1. Paceliet auglu un dârzenu tvertnes vâku.

2. Auglu un dârzenu tvertnes vâku pavelciet uz priekšu un sagāziet uz sāniem, lai iznemtu.

→ Auglu un därzenu tvertnes väks ir nonemts.

Informacija apie remonta - Šaldytuvas

i Dél šio dokumento.... 376

1.1 Svarbi informacija.... 376
1.1.1 Paskirtis 376

1.2 Simbolių paaiškinimas 376

1.2.3 Ispėjimų struktūra.... 377

1.2.4 Bendrieji simboliai 377

Sauga.... 378

2.1 Bendrosios saugos instrukcijos.... 378

2.1.1 Visi buitiniai prietaisai 378

Irankiai ir pagalbinės priemonės.... 379

Remontas 380

4.1 Durelių tarpiklio keitimas 380

4.1.1 Durelių tarpiklio išėmimas.... 380

4.1.2 Durelių tarpiklio įdėjimas.... 380

4.2 Durelių rankenos keitimas.... 383

4.2.1 Durelių rankenos nuėmimas 383

4.2.2 Durelių rankenos tvirtinimas.... 383

4.3 "Easy open handle" keitimas 384

4.3.1 „Easy open handle" nuémimas.... 384

4.3.2 „Easy open handle“ tvirtinimas.... 384

4.4 Durelių viršutinio vyrio keitimas.... 385

4.4.1 Durelių vyrio nuėmimas 385

4.4.2 Durelių vyrio uždėjimas 387

4.5 Durelių viršutinio vyrio keitimas (durelės su ekranu).... 388

4.5.1 Durelių vyrio nuėmimas 389

4.5.2 Durelių vyrio uždėjimas 390

4.6 Apatinio durelių vyrio keitimas 391

4.6.1 Apatinio durelių vyrio keitimas.... 391

4.6.2 Apatinio durelių vyrio uždėjimas.... 391

4.7 Lentynos keitimas.... 392

4.7.1 Lentynos nuémimas 392

4.7.2 Lentynos idėjimas 392

4.8 Butelių padėklo keitimas.... 393

4.8.1 Butelių padėklo išėmimas 393

4.8.2 Butelių padėklo įdėjimas 393

4.9 Durelių lentynos keitimas.... 394

4.9.1 Durelių lentynos išėmimas 394

4.9.2 Durelių lentynos įdėjimas 394

4.10 Reguliuojamos durelių lentynos keitimas 395

4.10.1 Reguliuojamos durelių lentynos išėmimas.... 395

4.10.2 Reguliuojamos durelių lentynos įdėjimas.... 395

4.11 Vaisių ir daržovių talpyklos keitimas 396

4.11.1 Vaisių ir daržovių talpyklos išėmimas.... 396

4.11.2 Vaisių ir daržovių talpyklos įdėjimas.... 396

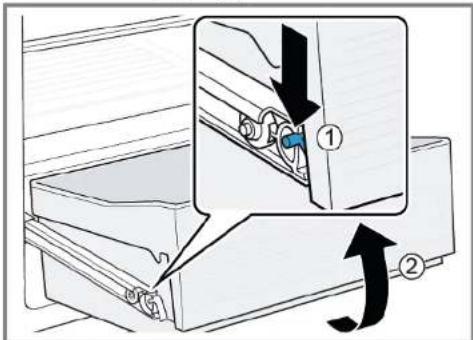

4.12 Ištraukiamos talpyklos keitimas.... 397

4.12.1 Ištraukiamos talpyklos išémimas 397

4.12.2 Ištraukiamos talpyklos jdėjimas 397

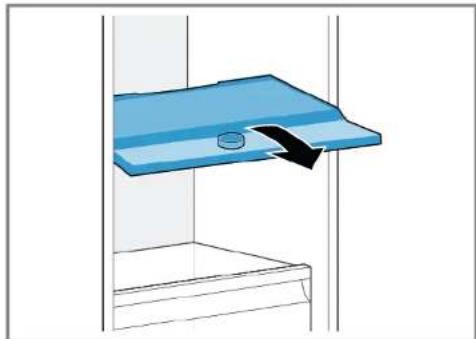

4.13 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas.... 398

4.13.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmi- mas 398

4.13.2 Vaisių ir daržovių talpyklos pertvaros įdėjimas ir dangčio uždėjimas .... 398

4.14 Viršutinės LED keitimas.... 399

4.14.1 LED lemputės išėmimas 399

4.14.2 Viršutinės LED lemputės montavimas.... 400

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spindu-liuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2021-03-09_9001631450 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 377 iš 639

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Phillips“ atsuktuvas PH2
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpjovomis	Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnyba.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių rankenos keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mentė 10 mm x 1,6 mm x 200 mm

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtu gaubtelius (1).
2. Išsukite du varžtus (2).
3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta.

4.2.2 Durelių rankenos tvirtinimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

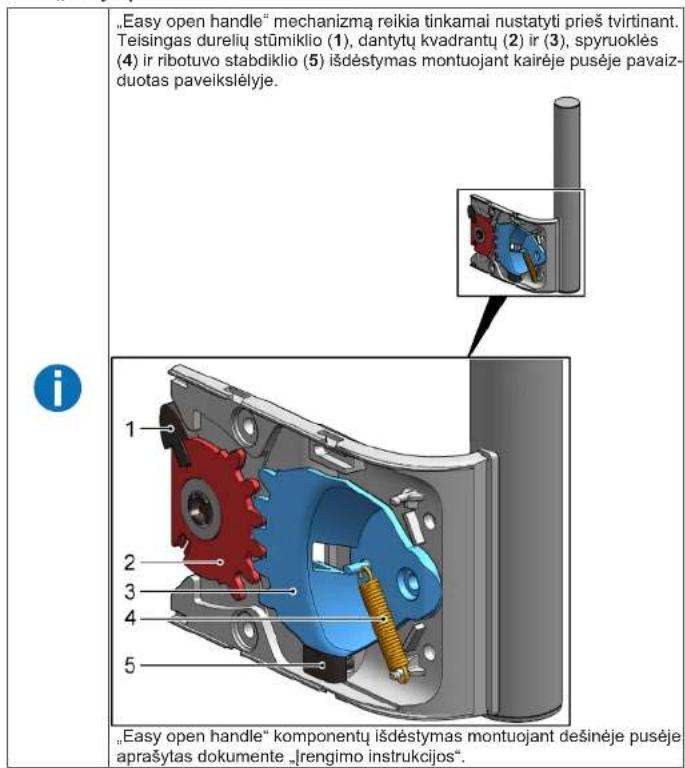

4.3 „Easy open handle“ keitimas

Specialüs įrankiai.

„Phillips“ atsuktuvas PH2

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelès turi būti atidarytos.

4.3.1 „Easy open handle“ nuémimas

1. Nuimkite „Easy open handle" dangtelj (1).
2. Išsukite du varžtus (2).

4.3.2 „Easy open handle“ tvirtinimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių viršutinio vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

• Prietaiso dureles nuimti gali tik apmokyti specialistai.
  Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
  ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.4.1 Durelių vyrio nuėmimas

Remontas

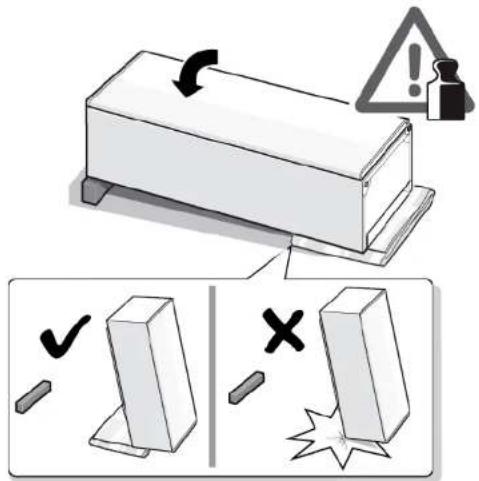

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangtelj (2).

3. Nuimkite viršutinio vyrio dangtelj (3).

1. 1. Išsukite du varžtus (1).

2. Nuimkite viršutinį vyrį (2).

Durelių viršutinis vyris nuimtas.

4.4.2 Durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Durelių viršutinio vyrio keitimas (durelės su ekranu)

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

JSPÈJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
▶ Naudokite tik tinkamus jrankius ir jranga.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

▶ Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dėl elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

Remontas

4.5.1 Durelių vyrio nuėmimas

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Nuimkite kabelių dėžutės dangtelį (1).

2. Nuimkite kabelio apsaugą (2).

3. Atjunkite elektros jungti (3).
4. Išsukite du varžtus (4).
5. Nuimkite viršutinį vyrį (5).

Durelių viršutinis vyris nuimtas.

4.5.2 Durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.6 Apatinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

• Prietaiso dureles nuimti gali tik apmokyti specialistai.
  Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
  ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
√ Prietaisas turi būti paguldytas ant galinės pusės.
Viršutinis vyris turi būti nuimtas.→388

4.6.1 Apatinio durelių vyrio keitimas

1. Nuimkite dureles.

1. 1. Išsukite varžta (1).

2. Pasukite apatinj vyrj išorę (2).

3. Nuimkite apatinj vyrj (3).

Apatinis vyris nuimtas.

4.6.2 Apatinio durelių vyrio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.7.1 Lentynos nuémimas

Ištraukite lentyną.

4.7.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.8.2 Butelių padėklo jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.9 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.9.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.10 Reguliuojamos durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Reguliuojamos durelių lentynos išėmimas

- Kelkite reguliuojamo aukščio durelių lentyną į viršų, kol ji atsifiksuos iš laikiklio.

Reguliuojama durelių lentyna išimta.

4.10.2 Reguliuojamos durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.11 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).
2. Išimkite talpyklą (2).

4.11.2 Vaisių ir daržovių talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išémimas

1. Ištraukite ištraukiamą talpykla iki pat galo.
2. 1. Nuspauskite ištraukiamos talpyklos ištraukto bėgelio fiksatorių žemyn (1).
3. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.13 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.13.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas

1. Nuimkite nuo pertvaros stiklinę plokštelę.

1. Išimkite ištraukiamą talpykla.→397

2. Patraukite pertvarą i priekj.

1. Pakelkite pertvarą ir pakreipkite šonu.

Pertvara išimta.

1. 1. Iškelkite vaisių ir daržovių talpyklos dangtį.

2. Patraukite vaisių ir daržoviu talpyklos dangtį i priekį ir pakreipkite šonu.

Vaisių ir daržovių talpyklos dangtis nuimtas.

4.13.2 Vaisių ir daržovių talpyklos pertvaros jdėjimas ir dangčio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.14 Viršutinės LED keitimas

Specialüs įrankiai.

Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, ri- nkinyje [00341820]

Jūsų prietaise jrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smū ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, junkite prietaisus nuo elekt

⚠️ PERSPÉJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštį

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.14.1 LED lemputės išėmimas

1. Perkelkite LED lemputę j kaire.

LED elektros jungtis turi būti atjungta.

1. Atleiskite LED lemputės kabliukus.

1. Išimkite LED lemputę, perkeldami ją i priekj.

4.14.2 Viršutinės LED lemputės montavimas

▶ Uždėkite atvirkščia eilės tvarka.
