KGV39VLEAS - šaldytuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Šaldytuvas su šaldikliu
Prekės ženklas	Bosch
Modelis	KGV39VLEAS
Matmenys (A x P x G)	1770 x 560 x 550 mm (apytiksliai)
Svoris	70 kg (apytiksliai)
Maitinimo šaltinis	220-240 V, 50 Hz
Energijos efektyvumo klasė	A (apytiksliai)
Klimato klasė	SN-ST (apytiksliai)
Triukšmo lygis	38 dB (apytiksliai)
Šaldytuvo talpa	246 L (apytiksliai)
Šaldiklio talpa	100 L (apytiksliai)
Atitirpinimo sistema	Automatinis atitirpinimas šaldytuve, rankinis atitirpinimas šaldiklyje
LED apšvietimas	Taip, nereikalaujantis priežiūros LED viršutinis apšvietimas
Reguliuojamos lentynos	Taip, nuimamos stiklinės lentynos
Butelių padėklas	Taip, nuimamas
Durų lentynėlės	Taip, reguliuojamos ir fiksuotos
Šaldytų maisto produktų talpykla	Taip, nuimama
Ištraukiama talpykla	Taip, nuimama
Keičiamos dalys	Durų tarpiklis, durų rankena, vyriai, lentynos, talpyklos, LED lemputė
Saugos priemonės	Prieš remontą atjunkite maitinimą 60 sekundžių; mūvėkite apsaugines pirštines
Reikalingi įrankiai remontui	Torx TX20 antgalis, atsuktuvas su plokščiu antgaliu, siurbimo taurė
Vadovo prieinamumas	Nemokamas atsisiuntimas keliomis kalbomis

Dažnai užduodami klausimai - KGV39VLEAS BOSCH

Kaip pakeisti durų tarpiklį mano Bosch KGV39VLEAS?

Norėdami pakeisti durų tarpiklį, pirmiausia atjunkite prietaisą nuo maitinimo šaltinio mažiausiai 60 sekundžių. Atidarykite duris ir atleiskite tarpiklį iš griovelio dešiniajame ir kairiajame kampuose. Ištraukite jį žingsnis po žingsnio. Patikrinkite griovelį, ar nėra pažeidimų. Jei reikia, pašildykite naują tarpiklį plaukų džiovintuvu, tada įspauskite jį į griovelį, pradedant nuo kampų. Spauskite visą tarpiklį žingsnis po žingsnio, kol jis visiškai įsitaisys. Durų tarpiklis sumontuotas. Norėdami gauti daugiau informacijos, žr. remonto nurodymus vadove.

Kokių įrankių reikia remontuojant Bosch KGV39VLEAS šaldytuvą su šaldikliu?

Remonto nurodymuose nurodomi šie įrankiai: Torx antgalis TX20 (6,3 mm / 1/4 colio), atsuktuvas su plokščiu antgaliu (ašmenys 2,4 mm x 0,4 mm x 60 mm ir 10 mm x 1,6 mm x 200 mm), siurbimo taurė (50 mm skersmens) ir apsauginis audinys. Kai kuriems remontams taip pat reikalingas specialus įrankis (00342180) ir rinkinys (00341820). Prieš pradėdami įsitikinkite, kad prietaisas yra atjungtas nuo maitinimo.

Kaip pakeisti LED viršutinį apšvietimą mano Bosch KGV39VLEAS?

LED lemputė nereikalauja priežiūros ir turėtų būti keičiama tik įgaliotų technikų. Tačiau vadove pateikiamos instrukcijos: atjunkite maitinimą 60 sekundžių, nuimkite viršutinius vidinius elementus, perkelkite LED lemputę į kairę, kad atjungtumėte elektrinį ryšį, atleiskite kabliukus, tada išimkite LED lemputę pastumdami ją į priekį. Sumontuokite atvirkštine tvarka. Įspėjimas: Elektros smūgio pavojus – po remonto atlikite saugos patikrinimą pagal VDE 0701 arba šalies specifinius reglamentus.

Kaip nuimti ir sumontuoti durų rankeną?

Norėdami nuimti durų rankeną, atidarykite duris, nuimkite du varžtų gaubtus, atsukite du varžtus naudodami Torx TX20 antgalį, tada nuimkite rankeną. Montavimui atlikite veiksmus atvirkštine tvarka. Įsitikinkite, kad prietaisas yra atjungtas nuo maitinimo. Antrųjų durų rankeną galima nuimti tokiu pačiu būdu. Išsamias schemas rasite vadove.

Ką daryti, jei durų tarpiklis yra pažeistas?

Jei griovelis tarpikliui yra pažeistas, kreipkitės į Bosch klientų aptarnavimo tarnybą. Nedidelė durų tarpiklio deformacija yra normali ir gali būti ištaisyta pašildant plaukų džiovintuvu ar karštu vandeniu ir rankiniu būdu suteikiant formą. Jei pats tarpiklis yra suplyšęs ar išsikreipęs, pakeiskite jį vadovaudamiesi remonto nurodymais. Mažos šoninės skylutės tarpiklyje yra funkcinės, o ne defektai.

Kaip sureguliuoti durų vyrius ant Bosch KGV39VLEAS?

Vadove aprašomas viršutinių, vidurinių ir apatinių vyrių keitimas. Norėdami sureguliuoti uždarymo elgseną, jei jūsų prietaisas turi reguliuojamus vyrius ar vyrių tvirtinimo detales, galite optimizuoti po durų tarpiklio pakeitimo. Norėdami nuimti vyrį, atlikite sunumeruotus veiksmus: paspauskite viršutinio vyrio dangtelį, ištraukite jį, pasukite, nuimkite dangtelį, atsukite varžtus ir nuimkite vyrį. Montavimas atvirkštine tvarka. Naudokite Torx TX20 ir dėvėkite apsauginius batus dėl sunkių komponentų.

Ar galiu atsisiųsti naudotojo vadovą savo Bosch KGV39VLEAS?

Taip, vadovą galima nemokamai atsisiųsti PDF formatu iš notice-facile.com ir kitų svetainių. Jį sudaro 529 puslapiai ir jis siūlomas keliomis kalbomis, tokiomis kaip anglų, prancūzų, vokiečių, ispanų ir kt. Taip pat galite užsisakyti vertimą nurodydami savo el. paštą ir pageidaujamą kalbą.

Kaip nuimti ir sumontuoti šaldytų maisto produktų talpyklą?

Atidarykite duris, visiškai ištraukite šaldytų maisto produktų talpyklą, tada išimkite. Norėdami sumontuoti, atlikite veiksmus atvirkštine tvarka. Jei atliekate kitus remonto darbus, įsitikinkite, kad prietaisas atjungtas nuo maitinimo. Talpykla sukurta lengvam išėmimui ir valymui.

Kokių saugos priemonių turėčiau laikytis remontuodamas savo šaldytuvą su šaldikliu?

Prieš pradėdami bet kokį remontą, visada atjunkite prietaisą nuo maitinimo šaltinio mažiausiai 60 sekundžių. Mūvėkite apsaugines pirštines, kad išvengtumėte įpjovimų nuo aštrių kraštų, ir apsauginius batus, kad išvengtumėte traumų nuo sunkių komponentų. Užtikrinkite, kad sunkios dalys nenukristų. Po remonto atlikite saugos patikrinimą pagal VDE 0701 arba vietinius reglamentus. Naudokite tik originalias atsargines dalis.

Kur galiu rasti atsargines dalis savo Bosch KGV39VLEAS?

Bosch rekomenduoja naudoti tik originalias atsargines dalis. Galite jas užsisakyti per Bosch klientų aptarnavimo tarnybą arba įgaliotus atstovus. Remonto nurodymuose pateikiami kai kurių dalių numeriai, pvz., durų tarpiklis (be konkretaus numerio), Torx antgalis [00340865], atsuktuvo rinkinys su plokščiu antgaliu [00341820] ir siurbimo taurė [00342224]. Norėdami tiksliai pakeisti, patikrinkite vadovą arba susisiekite su pagalbos tarnyba.

NAUDOJIMO INSTRUKCIJA KGV39VLEAS BOSCH

Tvertnes ir iznemtas.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 311

1.1 Svarbi informacija.... 311
1.1.1 Paskirtis 311

1.2 Simbolių paaiškinimas 311

1.2.1 Pavojaus lygiai.... 311

1.2.2 Pavojaus simboliai 311

1.2.3 Ispėjimu struktūra.... 312

1.2.4 Bendrieji simboliai 312

Sauga.... 313

2.1 Bendrosios saugos instrukcijos.... 313

2.1.1 Visi buitiniai prietaisai 313

Irankiai ir pagalbinės priemonės.... 314

Remontas.... 315

4.1 Durelių tarpiklio keitimas 315

4.1.1 Durelių tarpiklio išėmimas.... 315

4.1.2 Durelių tarpiklio įdėjimas.... 315

4.2 Durelių rankenos keitimas.... 318

4.2.1 Durelių rankenos nuėmimas 318

4.2.2 Durelių rankenos tvirtinimas.... 318

4.3 Durelių viršutinio vyrio keitimas.... 319

4.3.1 Viršutinio durelių vyrio nuėmimas.... 319

4.3.2 Viršutinio durelių vyrio uždėjimas 320

4.4 Vidurinio durelių vyrio keitimas 321

4.4.1 Vidurinio durelių vyrio nuėmimas.... 321

4.4.2 Vidurinių durelių vyrio uždėjimas.... 321

4.5 Apatinio durelių vyrio keitimas 322

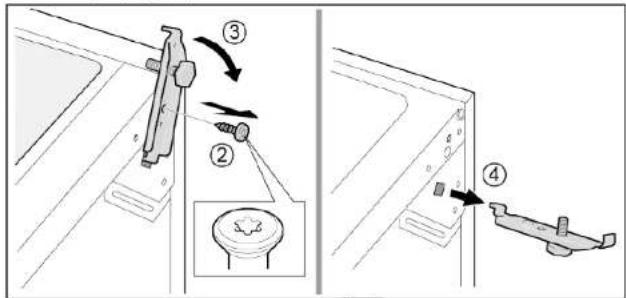

4.5.1 Apatinio durelių vyrio nuėmimas.... 322

4.5.2 Apatinio durelių vyrio uždėjimas.... 322

4.6 Lentynos keitimas.... 323

4.6.1 Lentynos nuémimas 323

4.6.2 Lentynos jdėjimas 323

4.7 Butelių padėklo keitimas 324

4.7.1 Butelių padėklo išėmimas 324

4.7.2 Butelių padėklo įdėjimas.... 324

4.8 Durelių lentynos keitimas.... 325

4.8.1 Durelių lentynos išėmimas 325

4.8.2 Durelių lentynos įdėjimas 325

4.9 Reguliuojamos durelių lentynos keitimas 326

4.9.1 Reguliuojamos durelių lentynos išėmimas.... 326

4.9.2 Reguliuojamos durelių lentynos įdėjimas.... 326

4.10 Šaldytų maisto produktų talpyklos keitimas.... 327

4.10.1 Šaldytų maisto produktų talpyklos išėmimas 327

4.10.2 Šaldytų maisto produktų talpyklos įdėjimas 327

4.11 Talpyklos keitimas.... 328

4.11.1 Talpyklos išémimas 328

4.11.2 Talpyklos idėjimas 328

4.12 Ištraukiamos talpyklos keitimas.... 329

4.12.1 Ištraukiamos talpyklos išémimas 329

4.12.2 Ištraukiamos talpyklos jdėjimas 329

4.13 Viršutinės LED keitimas.... 330

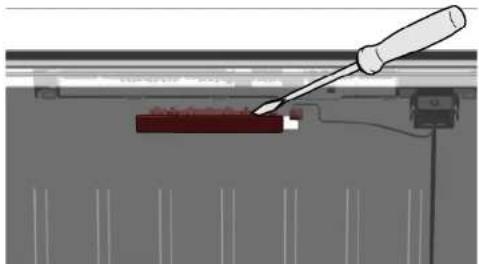

4.13.1 LED lemputės išėmimas 330

4.13.2 Viršutinės LED lemputės montavimas.... 331

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spindu-liuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 312 iš 529

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Atsuktuvas su jpjovomis	Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Specialus jrankis [00342180]
Siurbtukas [00342224]	∅50 mm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpjovomis	Mentė 10 mm x 1,6 mm x 200 mm

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

1. i Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj į prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių rankenos keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mentė 10 mm x 1,6 mm x 200 mm

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtu gaubtelius (1).
2. Išsukite du varžtus (2).
3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta.

Antrų durelių rankenėlę galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.3 Durelių viršutinio vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

• Prietaiso dureles nuimti gali tik apmokyti specialistai.
  Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
  ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.3.1 Viršutinio durelių vyrio nuėmimas

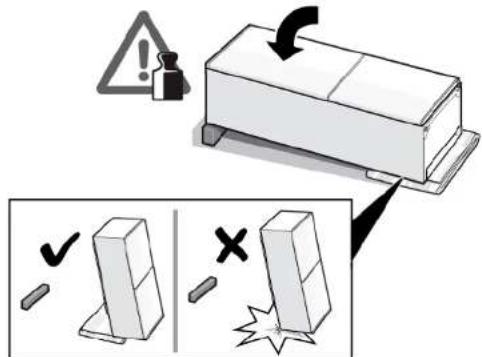

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangteli (2).

3. Pasukite vyrio dangtelj (3).
4. Nuimkite viršutinio vyrio dangtelj (4).
5. Išsukite du varžtus (5).
6. Nuimkite viršutinj vyrį (6).

Viršutinis vyris nuimtas.

4.3.2 Viršutinio durelių vyrio uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.4 Vidurinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kita vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus jrankius ir jranga.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Durelių viršutinis vyris nuimtas.

4.4.1 Vidurinio durelių vyrio nuėmimas

1. Nuimkite šaldytuvo skyriaus dureles (1).
2. Išsukite du varžtus (2).
3. Nuimkite vidurinj vyrj (3).

→ Vidurinis vyris nuimtas.

4.4.2 Vidurinių durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Apatinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Viršutinis vyris nuimtas.
√ Vidurinis vyris nuimtas.

4.5.1 Apatinio durelių vyrio nuėmimas

1. Nuimkite šaldiklio skyriaus dureles (1).
2. Išsukite varžta (2).
3. Pasukite apatinj vyrj išorę (3).
4. Nuimkite apatinj vyrj (4).

Apatinis durelių vyris nuimtas.

4.5.2 Apatinio durelių vyrio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.6.1 Lentynos nuémimas

Ištraukite lentyną.

4.6.2 Lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.7 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.7.2 Butelių padėklo jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Durelių lentynos išėmimas

▶ Pakelkite durelių lentyną į viršų.

Durelių lentyna išimta.

4.8.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.9 Reguliuojamos durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Reguliuojamos durelių lentynos išėmimas

Kelkite reguliuojamo aukščio durelių lentyną į viršų, kol ji atsifiksuos iš laikiklio.

Reguliuojama durelių lentyna išimta.

4.9.2 Reguliujamos durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.10 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite maisto produktų talpyklą (2).

Śaldytų maisto produktų talpykla išimta.

4.10.2 Šaldytų maisto produktų talpyklos įdéjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.11 Talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Talpyklos išėmimas

1. Ištraukite apatinę šaldytuvo talpykla (1).
2. Ištraukite viršutinę šaldytuvo talpykla (2).

4.11.2 Talpyklos jdėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.12 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išémimas

1. Ištraukite ištraukiamą talpykla iki pat galo (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Viršutinės LED keitimas

Specialüs įrankiai.

Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, ri- nkinyje [00341820]

Jūsų prietaise jrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smū ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, junkite prietaisus nuo elekt

⚠️ PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines piršti

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.13.1 LED lemputės išėmimas

1. Perkelkite LED lemputę j kaire.

LED elektros jungtis turi būti atjungta.

1. Atleiskite LED lemputės kabliukus.

1. Išimkite LED lemputę, perkeldami ją i priekj.

4.13.2 Viršutinės LED lemputės montavimas

▶ Uždėkite atvirkščia eilės tvarka.
