Тип продукт	Хладилник-фризер
Марка	Bosch
Модел	KGV39VLEAS
Размери (В x Ш x Д)	1770 x 560 x 550 mm (прибл.)
Тегло	70 kg (прибл.)
Захранване	220-240 V, 50 Hz
Клас на енергийна ефективност	A (прибл.)
Климатичен клас	SN-ST (прибл.)
Ниво на шум	38 dB (прибл.)
Капацитет на хладилника	246 L (прибл.)
Капацитет на фризера	100 L (прибл.)
Система за размразяване	Автоматично размразяване в хладилника, ръчно размразяване във фризера
LED осветление	Да, безподдръжково LED горно осветление
Регулируеми рафтове	Да, подвижни стъклени рафтове
Тава за бутилки	Да, подвижна
Рафтове на вратата	Да, регулируеми и фиксирани
Контейнер за замразени храни	Да, подвижен
Разтегателен контейнер	Да, подвижен
Сменяеми части	Уплътнение на вратата, дръжка на вратата, панти, рафтове, контейнери, LED светлина
Предпазни мерки за безопасност	Изключете захранването за 60 секунди преди ремонт; носете защитни ръкавици
Необходими инструменти за ремонт	Torx TX20 бит, отвертка с шлиц, вендуза
Наличност на ръководство	Безплатно изтегляне на множество езици

Често задавани въпроси - KGV39VLEAS BOSCH

Как да сменя уплътнението на вратата на моя Bosch KGV39VLEAS?

За да смените уплътнението на вратата, първо изключете уреда от захранването за поне 60 секунди. Отворете вратата и освободете уплътнението от жлеба в десния и левия ъгъл. Издърпайте го стъпка по стъпка. Проверете жлеба за повреди. Ако е необходимо, загрейте новото уплътнение със сешоар, след което го натиснете в жлеба, започвайки от ъглите. Натиснете цялото уплътнение стъпка по стъпка, докато се постави напълно. Уплътнението на вратата е монтирано. За повече подробности вижте указанията за ремонт в ръководството.

Какви инструменти са необходими за ремонт на хладилник-фризер Bosch KGV39VLEAS?

Указанията за ремонт посочват следните инструменти: Torx Bit TX20 (6,3 mm / 1/4 инч), отвертка с шлиц (острие 2,4 mm x 0,4 mm x 60 mm и 10 mm x 1,6 mm x 200 mm), вендуза (диаметър 50 mm) и предпазна кърпа. Някои ремонти изискват и специален инструмент (00342180) и комплект (00341820). Уверете се, че уредът е изключен от захранването преди да започнете.

Как мога да сменя LED горното осветление в моя Bosch KGV39VLEAS?

LED светлината е безподдръжкова и трябва да се сменя само от оторизирани техници. Въпреки това, ръководството предоставя инструкции: изключете захранването за 60 секунди, отстранете горните вътрешни обковки, преместете LED светлината наляво, за да изключите електрическата връзка, освободете куките, след което отстранете LED светлината, като я преместите напред. Монтирайте в обратен ред. Предупреждение: Риск от токов удар – след ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Как да демонтирам и монтирам дръжката на вратата?

За да отстраните дръжката на вратата, отворете вратата, отстранете двата капака на винтовете, развийте двата винта с Torx TX20 бит, след което отстранете дръжката. За монтаж изпълнете стъпките в обратен ред. Уверете се, че уредът е изключен от захранването. Дръжката на втората врата може да се отстрани по същия начин. Вижте ръководството за подробни диаграми.

Какво да направя, ако уплътнението на вратата е повредено?

Ако жлебът за уплътнението е повреден, свържете се с отдела за обслужване на клиенти на Bosch. Лека деформация на уплътнението на вратата е нормална и може да се коригира чрез нагряване със сешоар или гореща вода и ръчно преоформяне. Ако самото уплътнение е скъсано или изкривено, го сменете следвайки инструкциите в указанията за ремонт. Малки странични отвори в уплътнението са функционални, а не дефекти.

Как да регулирам пантите на вратата на Bosch KGV39VLEAS?

Ръководството обхваща смяната на горните, средните и долните панти. За да регулирате затварянето, ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате след смяна на уплътнението на вратата. За отстраняване на пантата следвайте номерираните стъпки: натиснете горния капак на пантата, преместете го навън, завъртете, отстранете капака, развийте винтовете и отстранете пантата. Монтирайте в обратен ред. Използвайте Torx TX20 и носете предпазни обувки поради тежките компоненти.

Мога ли да изтегля ръководството за потребителя на моя Bosch KGV39VLEAS?

Да, ръководството е достъпно за безплатно изтегляне в PDF формат на notice-facile.com и други сайтове. Включва 529 страници и се предлага на множество езици като английски, френски, немски, испански и др. Можете също да поискате превод, като предоставите вашия имейл и желания език.

Как да демонтирам и монтирам контейнера за замразени храни?

Отворете вратата, издърпайте контейнера за замразени храни докрай, след което го отстранете. За монтаж изпълнете стъпките в обратен ред. Ако извършвате други ремонти, уверете се, че уредът е изключен от захранването. Контейнерът е проектиран за лесно сваляне и почистване.

Какви предпазни мерки за безопасност трябва да спазвам при ремонт на моя хладилник-фризер?

Винаги изключвайте уреда от захранването за поне 60 секунди преди да започнете какъвто и да е ремонт. Носете защитни ръкавици, за да избегнете порязвания от остри ръбове, и защитни обувки, за да предотвратите наранявания от тежки компоненти. Обезопасете тежките части да не падат. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби. Използвайте само оригинални резервни части.

Къде мога да намеря резервни части за моя Bosch KGV39VLEAS?

Bosch препоръчва използването само на оригинални резервни части. Можете да ги поръчате чрез отдела за обслужване на клиенти на Bosch или оторизирани дилъри. Указанията за ремонт изброяват номера на части за някои елементи, като уплътнението на вратата (без конкретен номер), Torx бит [00340865], комплект отвертка с шлиц [00341820] и вендуза [00342224]. Проверете ръководството си или се свържете с поддръжката за точни заместители.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KGV39VLEAS BOSCH

Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи.... 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт......

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на горната панта на вратата.... 11

4.3.1 Сваляне на горната панта на вратата 11

4.3.2 Монтиране на горната панта на вратата 12

4.4 Смяна на средната панта на вратата 13

4.4.1 Сваляне на средната панта на вратата.... 13

4.4.2 Монтиране на средната панта на вратата.... 13

4.5 Смяна на долната панта на вратата 14

4.5.1 Сваляне на долната панта на вратата 14

4.5.2 Монтиране на долната панта на вратата 14

4.6 Смяна на рафта.... 15

4.6.1 Изваждане на рафта 15

4.6.2 Монтиране на рафта 15

4.7 Смяна на табличката за бутилки.... 16

4.7.1 Сваляне на табличката за бутилки.... 16

4.7.2 Монтиране на табличката за бутилки.... 16

4.8 Смяна на стелажа на вратата 17

4.8.1 Изваждане на стелажа на вратата.... 17

4.8.2 Монтиране на стелажа на вратата.... 17

4.9 Смяна на регулируемия стелаж на вратата 18

4.9.1 Сваляне на регулируемия стелаж на вратата.... 18

4.9.2 Монтиране на регулируемия стелаж на вратата.... 18

4.10 Смяна на контейнера за замразени хранителни продукти 19

4.10.1 Изваждане на контейнера за замразени хранителни продукти..... 19

4.10.2 Монтиране на контейнера за замразени хранителни продукти..... 19

4.11 Смяна на контейнера 20

4.12 Смяна на разтегателния контейнер.... 21

4.12.1 Изваждане на разтегателния контейнер 21

4.12.2 Монтиране на разтегателния контейнер 21

4.13 Смяна на LED осветлението отгоре 22

4.13.1 Сваляне на LED осветлението 22

4.13.2 Монтиране на LED осветлението отгоре 23

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[222X]		Идентифициране на специален съвет (текст и/или графика)
[223X]		Идентифициране на прост съвет (само текст)
[224X]		Идентифициране на връзка към видео урок
[225X]		Идентифициране на необходимите ин-струменти
[226X]		Идентифициране на необходимите предварителни условия
[227X]		Идентифициране на условие (ако ..., тогава ...)
[228X]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]
Специален инструмент[00342180]
Смукателна чаша[00342224]	∅50 мм
Накрайник ТогхTX20[00340865]	6,3 мм (1/4")
Плоска отвертка Връх 10 мм x 1,6 мм x 200 мм

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

4.3 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.3.1 Сваляне на горната панта на вратата

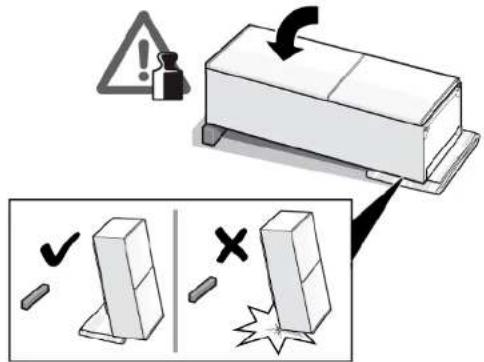

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).
3. Завъртете капачето на пантата (3).
4. Свалете капачето на горната панта (4).
5. Развийте двата винта (5).
6. Свалете горната панта (6).

Горната панта е свалена.

4.3.2 Монтиране на горната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на средната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта на вратата е свалена.

4.4.1 Сваляне на средната панта на вратата

1. Свалете вратата на хладилното отделение (1).
2. Развийте двата винта (2).
3. Свалете средната панта (3).

Средната панта е свалена.

4.4.2 Монтиране на средната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта е свалена.

Средната панта е свалена.

4.5.1 Сваляне на долната панта на вратата

1. Свалете вратата на фризерното отделение (1).
2. Развийте винта (2).
3. Извъртете долната панта навън (3).
4. Свалете долната панта (4).

Долната панта на вратата е свалена.

4.5.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на рафта

Изискване:

Вратата е отворена.

4.6.1 Изваждане на рафта

Издърпайте рафта.

4.6.2 Монтиране на рафта

4.7 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.7.1 Сваляне на табличката за бутилки

Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.7.2 Монтиране на табличката за бутилки

4.8 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.8.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.8.2 Монтиране на стелажа на вратата

4.9 Смяна на регулируемия стелаж на вратата

Изискване:

Вратата е отворена.

4.9.1 Сваляне на регулируемия стелаж на вратата

- Преместете регулируемият по височина стелаж на вратата нагоре, докато се освободи от държача.

Регулируемият стелаж на вратата е свален.

4.9.2 Монтиране на регулируемия стелаж на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.10 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

4.10.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.10.2 Монтиране на контейнера за замразени хранителни продукти

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера

Изискване:

Вратата е отворена.

1. Преместете долния контейнер на хладилника (1).
2. Преместете горния контейнер на хладилника (2).

Контейнерите са извадени.

4.11.2 Монтиране на контейнера

4.12 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.12.1 Изваждане на разтегателния контейнер

1. Издърпайте напълно разтегателния контейнер (1).
2. Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.12.2 Монтиране на разтегателния контейнер

▶ Монтирайте в обратен ред.

Ремонт

4.13 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.13.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.13.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.
