Ürün Tipi	Buzdolabı-dondurucu
Marka	Bosch
Model	KGV39VLEAS
Boyutlar (Y x G x D)	1770 x 560 x 550 mm (yaklaşık)
Ağırlık	70 kg (yaklaşık)
Güç Kaynağı	220-240 V, 50 Hz
Enerji Verimliliği Sınıfı	A (yaklaşık)
İklim Sınıfı	SN-ST (yaklaşık)
Ses Seviyesi	38 dB (yaklaşık)
Buzdolabı Kapasitesi	246 L (yaklaşık)
Dondurucu Kapasitesi	100 L (yaklaşık)
Defrost Sistemi	Buzdolabında otomatik defrost, dondurucuda manuel defrost
LED Aydınlatma	Evet, bakım gerektirmeyen LED üst ışık
Ayarlanabilir Raflar	Evet, çıkarılabilir cam raflar
Şişe Tepsisi	Evet, çıkarılabilir
Kapı Rafları	Evet, ayarlanabilir ve sabit
Donmuş Gıda Kabı	Evet, çıkarılabilir
Uzatılabilir Kap	Evet, çıkarılabilir
Değiştirilebilir Parçalar	Kapı contası, kapı kolu, menteşeler, raflar, kaplar, LED ışık
Güvenlik Önlemleri	Onarım öncesinde 60 saniye boyunca gücü kesin; koruyucu eldiven giyin
Onarım İçin Gerekli Aletler	Torx TX20 ucu, düz tornavida, vantuz
Kılavuz Bulunabilirliği	Birden fazla dilde ücretsiz indirme

Sık sorulan sorular - KGV39VLEAS BOSCH

Bosch KGV39VLEAS model buzdolabımın kapı contasını nasıl değiştiririm?

Kapı contasını değiştirmek için, önce cihazın güç bağlantısını en az 60 saniye kesin. Kapıyı açın ve contayı sağ ve sol köşelerdeki oluğundan çıkarın. Adım adım dışarı çekin. Oluğu hasar açısından kontrol edin. Gerekirse yeni contayı saç kurutma makinesiyle ısıtın, ardından köşelerden başlayarak oluğa bastırın. Contayı tamamen oturana kadar adım adım bastırın. Kapı contası takılmıştır. Daha fazla detay için kılavuzdaki onarım ipuçlarına bakın.

Bosch KGV39VLEAS buzdolabı-dondurucuyu onarmak için hangi aletler gereklidir?

Onarım ipuçları aşağıdaki aletleri belirtir: bir Torx Ucu TX20 (6,3 mm / 1/4 inç), bir düz tornavida (bıçak 2,4 mm x 0,4 mm x 60 mm ve 10 mm x 1,6 mm x 200 mm), bir vantuz (50 mm çapında) ve bir koruyucu bez. Bazı onarımlar ayrıca özel bir alet (00342180) ve bir kit (00341820) gerektirir. Başlamadan önce cihazın güç bağlantısının kesildiğinden emin olun.

Bosch KGV39VLEAS modelimdeki LED üst ışığı nasıl değiştirebilirim?

LED ışık bakım gerektirmez ve yalnızca yetkili teknisyenler tarafından değiştirilmelidir. Ancak kılavuz talimatlar sağlar: gücü 60 saniye kesin, üst iç donanımları çıkarın, LED ışığı elektrik bağlantısını kesmek için sola hareket ettirin, kancaları serbest bırakın, ardından LED ışığı öne doğru hareket ettirerek çıkarın. Ters sırayla takın. Uyarı: Elektrik çarpması riski – onarımdan sonra VDE 0701 veya ülkeye özgü yönetmeliklere göre bir güvenlik testi yaptırın.

Kapı kolunu nasıl söküp takabilirim?

Kapı kolunu sökmek için kapıyı açın, iki vida kapağını çıkarın, Torx TX20 ucu kullanarak iki vidayı sökün, ardından kolu çıkarın. Takmak için adımları tersine uygulayın. Cihazın güç bağlantısının kesik olduğundan emin olun. İkinci kapının kolu da aynı şekilde çıkarılabilir. Detaylı şemalar için kılavuza bakın.

Kapı contası hasar görürse ne yapmalıyım?

Conta oluğu hasar görmüşse Bosch müşteri hizmetleriyle iletişime geçin. Kapı contasındaki hafif deformasyon normaldir ve saç kurutma makinesi veya sıcak su ile ısıtıp manuel olarak yeniden şekillendirerek düzeltilebilir. Contanın kendisi yırtılmış veya çarpılmışsa, onarım ipuçlarındaki talimatları izleyerek değiştirin. Contadaki küçük yan delikler işlevseldir, kusur değildir.

Bosch KGV39VLEAS'ta kapı menteşeleri nasıl ayarlanır?

Kılavuz, üst, orta ve alt menteşelerin değiştirilmesini kapsar. Kapanma davranışını ayarlamak için, cihazınızda ayarlanabilir menteşeler veya menteşe aparatları varsa, kapı contasını değiştirdikten sonra optimize edebilirsiniz. Menteşe sökme için numaralı adımları izleyin: üst menteşe kapağına basın, dışarı çıkarın, döndürün, kapağı çıkarın, vidaları sökün ve menteşeyi çıkarın. Ters sırayla takın. Ağır bileşenler nedeniyle Torx TX20 kullanın ve koruyucu ayakkabı giyin.

Bosch KGV39VLEAS modelim için kullanım kılavuzunu indirebilir miyim?

Evet, kılavuz notice-facile.com ve diğer sitelerde PDF formatında ücretsiz indirilebilir. 529 sayfa içerir ve İngilizce, Fransızca, Almanca, İspanyolca ve daha birçok dilde sunulur. Ayrıca e-posta adresinizi ve istediğiniz dili sağlayarak bir çeviri talep edebilirsiniz.

Donmuş gıda kabı nasıl çıkarılır ve takılır?

Kapıyı açın, donmuş gıda kabını sonuna kadar dışarı çekin, ardından çıkarın. Takmak için adımları tersine uygulayın. Başka onarımlar yapıyorsanız cihazın güç bağlantısının kesik olduğundan emin olun. Kap, kolay çıkarma ve temizlik için tasarlanmıştır.

Buzdolabı-dondurucumu onarırken hangi güvenlik önlemlerini almalıyım?

Herhangi bir onarıma başlamadan önce cihazın güç bağlantısını en az 60 saniye boyunca kesin. Keskin kenarlardan kaynaklanan kesiklere karşı koruyucu eldiven ve ağır bileşenlerden kaynaklanan yaralanmaları önlemek için koruyucu ayakkabı giyin. Ağır parçaların düşmesini önleyin. Onarımdan sonra VDE 0701 veya yerel yönetmeliklere göre bir güvenlik testi yaptırın. Yalnızca orijinal yedek parçalar kullanın.

Bosch KGV39VLEAS modelim için yedek parçaları nerede bulabilirim?

Bosch yalnızca orijinal yedek parçaların kullanılmasını önerir. Bunları Bosch müşteri hizmetleri veya yetkili bayiler aracılığıyla sipariş edebilirsiniz. Onarım ipuçları, kapı contası (belirli numara olmadan), Torx ucu [00340865], düz tornavida seti [00341820] ve vantuz [00342224] gibi bazı parçalar için parça numaralarını listeler. Hassas yedek parçalar için kılavuzunuza bakın veya desteğe başvurun.

KULLANIM KILAVUZU KGV39VLEAS BOSCH

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 509

1.1 Önemli bilgi 509

1.1.1 Amaci 509

1.2 Sembollerinin açıklaması 509

1.2.1 Tehlike kademeleri....509

1.2.2 Tehlike sembolleri 509

1.2.3 İkaz bilgilerinin yapısı 510

1.2.4 Genel semboller 510

Güvenlik....511

2.1 Genel Güvenlik bilgileri 511

2.1.1 Tüm ev gereçleri 511

Ekipman ve yardım.... 512

Onarim....513

4.1 Kapı contasının değiştirilmesi.... 513

4.1.1 Kapi contasının çıkartılması 513

4.1.2 Kapi contasının takılması 513

4.2 Kapı tutamağının değiştirilmesi 516

4.2.1 Kapı tutamağının çıkartılması 516

4.2.2 Kapı tutamağının takılması 516

4.3 Kapının üst menteşesinin değiştirilmesi....517

4.3.1 Kapının üst menteşesinin çıkartılması 517

4.3.2 Kapının üst menteşesinin takılması 518

4.4 Kapının orta menteşesinin değiştirilmesi 519

4.4.1 Kapının orta menteşesinin çıkartılması 519

4.4.2 Kapının orta menteşesinin takılması....519

4.5 Kapının alt menteşesinin değiştirilmesi.... 520

4.5.1 Kapının alt menteşesinin çıkartılması 520

4.5.2 Kapının alt menteşesinin takılması 520

4.6 Raf yüzeyinin değiştirilmesi 521

4.6.1 Raf yüzeyinin çıkartılması....521

4.6.2 Raf yüzeyinin takılması 521

4.7 Şişe rafının değiştirilmesi 522

4.7.1 Şişe rafının çıkartılması 522

4.7.2 Şişe rafının takılması....522

4.8 Kapı rafının değiştirilmesi 523

4.8.1 Kapı rafının çıkartılması 523

4.8.2 Kapi rafının takılması.... 523

4.9 Ayarlanabilir kapı rafının değiştirilmesi.... 524

4.9.1 Ayarlanabilir kapı rafının çıkartılması 524

4.9.2 Ayarlanabilir kapı rafının takılması 524

4.10 Dondurulacak gıda kabının değiştirilmesi.... 525

4.10.1 Dondurulacak gıda kabının çıkartılması 525

4.10.2 Dondurulacak gıda kabının takılması 525

4.11 Kabin değiştirilmesi.... 526

4.11.1 Kabin çıkartılması 526

4.11.2 Kabin takılması 526

4.12 Uzatılabilir kabın değiştirilmesi.... 527

4.12.1 Uzatılabilir kabin çıkartılması 527

4.12.2 Uzatılabilir kabın takılması 527

4.13 LED Üst aydınlatmanın değiştirilmesi 528

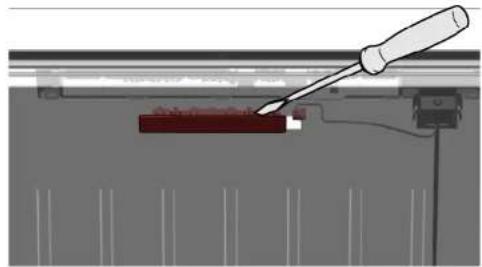

4.13.1 LED Lambanın sökülmesi 528

4.13.2 Üst LED ışığının takılması....529

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kit içinde
Special tool[00342180]
Vantuz[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	10 mm x 1,6 mm x200 mm

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sirt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.
▶ Cihazı hareket ettirmek için iki kişi gereklidir.
▶ Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

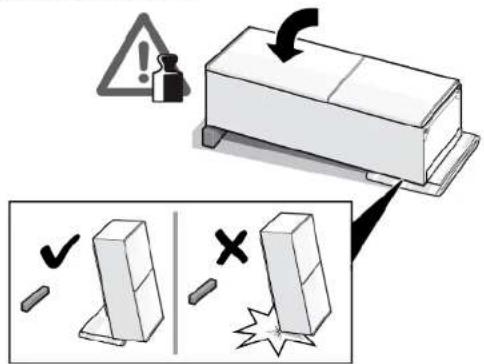

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).
4. Üst menteşe kapağını sökün (4).
5. Vidalari sökün (5).
6. Üst menteşeyi çıkartın (6).

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının orta menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
√ Kapının üst menteşesi çıkartılmıştır.

4.4.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).
2. Vidalari sökün (2).
3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.4.2 Kapının orta menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Üst menteşe çıkarılır.
Orta menteşe çıkartılmıştır.

4.5.1 Kapının alt menteşesinin çıkartılması

▶ 1. Derin dondurucu bölmesi kapısını sökün (1).
2. Vidayı sökün (2).
3. Alt menteşeyi (3) çevirin.
4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.5.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.6.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.7.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.8.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Ayarlanabilir kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Ayarlanabilir kapı rafının çıkartılması

- Yüksek ayarlanabilir kapı rafını tutucudan çıkana dek yukarıya doğru hareket ettirin.

Ayarlanabilir kapı rafı çıkartılmıştır.

4.9.2 Ayarlanabilir kapı rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.10.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Kabin çıkartılması

1. Alt buzdolabı kabını çıkartın (1).
2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.11.2 Kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.12 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.12.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.12.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.13 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike - Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. - Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil!! Elektrik çarpması sebebiyle ölüm ▶ Onarima başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DIKKAT

Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.13.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.13.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.
