Typ produktu	Lodówka-zamrażarka
Marka	Bosch
Model	KGV39VLEAS
Wymiary (wys. x szer. x gł.)	1770 x 560 x 550 mm (ok.)
Waga	70 kg (ok.)
Zasilanie	220-240 V, 50 Hz
Klasa efektywności energetycznej	A (ok.)
Klasa klimatyczna	SN-ST (ok.)
Poziom hałasu	38 dB (ok.)
Pojemność lodówki	246 L (ok.)
Pojemność zamrażarki	100 L (ok.)
System rozmrażania	Automatyczne rozmrażanie w lodówce, ręczne rozmrażanie w zamrażarce
Oświetlenie LED	Tak, bezobsługowe górne oświetlenie LED
Regulowane półki	Tak, zdejmowane szklane półki
Półka na butelki	Tak, zdejmowana
Półki w drzwiach	Tak, regulowane i stałe
Pojemnik na mrożonki	Tak, zdejmowany
Rozsuwany pojemnik	Tak, zdejmowany
Części wymienne	Uszczelka drzwi, uchwyt drzwi, zawiasy, półki, pojemniki, oświetlenie LED
Środki ostrożności	Odłączyć zasilanie na 60 sekund przed naprawą; nosić rękawice ochronne
Wymagane narzędzia do naprawy	Bit Torx TX20, wkrętak płaski, przyssawka
Dostępność instrukcji	Darmowe pobranie w wielu językach

Często zadawane pytania - KGV39VLEAS BOSCH

Jak wymienić uszczelkę drzwi w mojej lodówce-zamrażarce Bosch KGV39VLEAS?

Aby wymienić uszczelkę drzwi, najpierw odłącz urządzenie od zasilania na co najmniej 60 sekund. Otwórz drzwi i zwolnij uszczelkę z rowka na prawym i lewym rogu. Wyciągaj ją krok po kroku. Sprawdź rowek pod kątem uszkodzeń. W razie potrzeby ogrzej nową uszczelkę suszarką, a następnie wciśnij ją w rowek, zaczynając od rogów. Wciskaj całą uszczelkę stopniowo, aż do pełnego osadzenia. Uszczelka drzwi jest zamontowana. Aby uzyskać więcej szczegółów, zapoznaj się ze wskazówkami napraw w instrukcji.

Jakie narzędzia są potrzebne do naprawy lodówki-zamrażarki Bosch KGV39VLEAS?

Wskazówki napraw określają następujące narzędzia: bit Torx TX20 (6,3 mm / 1/4 cala), wkrętak płaski (ostrze 2,4 mm x 0,4 mm x 60 mm i 10 mm x 1,6 mm x 200 mm), przyssawkę (średnica 50 mm) oraz szmatkę ochronną. Niektóre naprawy wymagają również specjalnego narzędzia (00342180) i zestawu (00341820). Przed rozpoczęciem upewnij się, że urządzenie jest odłączone od zasilania.

Jak wymienić górne oświetlenie LED w mojej lodówce-zamrażarce Bosch KGV39VLEAS?

Oświetlenie LED jest bezobsługowe i powinno być wymieniane tylko przez autoryzowanych techników. Instrukcja zawiera jednak wskazówki: odłącz zasilanie na 60 sekund, usuń górne wyposażenie wewnętrzne, przesuń oświetlenie LED w lewo, aby odłączyć połączenie elektryczne, zwolnij haczyki, a następnie wyjmij oświetlenie LED, przesuwając je do przodu. Montaż wykonaj w odwrotnej kolejności. Ostrzeżenie: Ryzyko porażenia prądem – po naprawie przeprowadź test bezpieczeństwa zgodnie z VDE 0701 lub przepisami krajowymi.

Jak zdjąć i zamontować uchwyt drzwi?

Aby zdjąć uchwyt drzwi, otwórz drzwi, zdejmij dwie osłony śrub, odkręć dwie śruby za pomocą bitu Torx TX20, a następnie zdejmij uchwyt. Montaż wykonaj w odwrotnej kolejności. Upewnij się, że urządzenie jest odłączone od zasilania. Uchwyt drugich drzwi można zdjąć w ten sam sposób. Szczegółowe schematy znajdują się w instrukcji.

Co zrobić, jeśli uszczelka drzwi jest uszkodzona?

Jeśli rowek na uszczelkę jest uszkodzony, skontaktuj się z serwisem Bosch. Niewielkie odkształcenie uszczelki drzwi jest normalne i można je skorygować, podgrzewając suszarką lub gorącą wodą i ręcznie formując. Jeśli uszczelka jest rozdarta lub wypaczona, wymień ją zgodnie z instrukcjami we wskazówkach napraw. Małe boczne otwory w uszczelce są funkcjonalne, a nie wadą.

Jak wyregulować zawiasy drzwi w lodówce-zamrażarce Bosch KGV39VLEAS?

Instrukcja obejmuje wymianę górnych, środkowych i dolnych zawiasów. Aby wyregulować zamykanie, jeśli urządzenie ma regulowane zawiasy lub zaczepy, możesz je zoptymalizować po wymianie uszczelki drzwi. Aby zdjąć zawias, postępuj zgodnie z ponumerowanymi krokami: naciśnij pokrywę górnego zawiasu, wysuń ją, obróć, zdejmij pokrywę, odkręć śruby i wyjmij zawias. Montaż wykonaj w odwrotnej kolejności. Użyj bitu Torx TX20 i noś buty ochronne ze względu na ciężkie elementy.

Czy mogę pobrać instrukcję obsługi mojej lodówki-zamrażarki Bosch KGV39VLEAS?

Tak, instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com i innych witrynach. Zawiera 529 stron i jest oferowana w wielu językach, takich jak angielski, francuski, niemiecki, hiszpański i inne. Możesz również poprosić o tłumaczenie, podając swój adres e-mail i wybrany język.

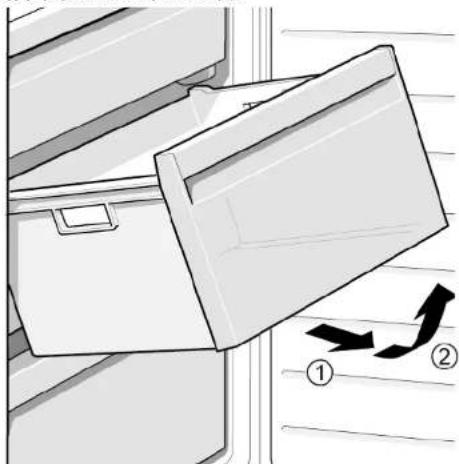

Jak zdjąć i zamontować pojemnik na mrożonki?

Otwórz drzwi, wyciągnij pojemnik na mrożonki do końca, a następnie go wyjmij. Montaż wykonaj w odwrotnej kolejności. W przypadku wykonywania innych napraw upewnij się, że urządzenie jest odłączone od zasilania. Pojemnik został zaprojektowany do łatwego wyjmowania i czyszczenia.

Jakie środki ostrożności powinienem zachować podczas naprawy lodówki-zamrażarki?

Zawsze odłączaj urządzenie od zasilania na co najmniej 60 sekund przed rozpoczęciem jakiejkolwiek naprawy. Noś rękawice ochronne, aby uniknąć skaleczeń ostrymi krawędziami, oraz buty ochronne, aby zapobiec urazom spowodowanym przez ciężkie elementy. Zabezpiecz ciężkie części przed upadkiem. Po naprawie przeprowadź test bezpieczeństwa zgodnie z VDE 0701 lub lokalnymi przepisami. Używaj wyłącznie oryginalnych części zamiennych.

Gdzie znajdę części zamienne do mojej lodówki-zamrażarki Bosch KGV39VLEAS?

Bosch zaleca stosowanie wyłącznie oryginalnych części zamiennych. Można je zamówić za pośrednictwem serwisu Bosch lub autoryzowanych dealerów. Wskazówki napraw podają numery części dla niektórych elementów, takich jak uszczelka drzwi (bez konkretnego numeru), bit Torx [00340865], zestaw wkrętaków płaskich [00341820] i przyssawka [00342224]. Sprawdź swoją instrukcję lub skontaktuj się z pomocą techniczną w celu uzyskania dokładnych zamienników.

INSTRUKCJA OBSŁUGI KGV39VLEAS BOSCH

4.6 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 355

1.1 Ważne informacje.... 355

1.1.1 Cel dokumentu 355

1.2 Objąśnienie symboli ostrzegawczych.... 355

1.2.1 Oznaczenie poziomów niebezpieczeństwa 355

1.2.2 Symbole ostrzegawcze 355

1.2.3 Budowa ostrzeżeń 356

1.2.4 Ogólne symbole 356

Bezpieczeństwo....3

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 357

2.1.1 Wszystkie sprzęty gospodarstwa domowego 357

Narzędzia i pomoce techniczne 358

Naprawy....359

4.1 Wymiana uszczelki drzwiczek 359

4.1.1 Demontaż uszczelki drzwiczek 359

4.1.2 Montaż uszczelki drzwiczek 359

4.2 Wymiana uchwytu drzwiczek 362

4.2.1 Demontaż uchwytu drzwiczek 362

4.2.2 Montaż uchwytu drzwiczek 362

4.3 Wymiana górnego zawiasu drzwiczek.... 363

4.3.1 Demontaż górnego zawiasu drzwiczek 363

4.3.2 Montaż górnego zawiasu drzwiczek 364

4.4 Wymiana środkowego zawiasu drzwiczek.... 365

4.4.1 Demontaż środkowego zawiasu drzwiczek 365

4.4.2 Montaż środkowego zawiasu drzwiczek 365

4.5 Wymiana dolnego zawiasu drzwiczek 366

4.5.1 Demontaż dolnego zawiasu drzwiczek 366

4.5.2 Montaż dolnego zawiasu drzwiczek 366

4.6 Wymiana półki.... 367

4.6.1 Demontaż półki.... 367

4.6.2 Montaż półki 367

4.7 Wymiana podstawki na butelki 368

4.7.1 Demontaż podstawki na butelki.... 368

4.7.2 Montaż podstawki na butelki.... 368

4.8 Wymiana półki drzwiczek.... 369

4.8.1 Demontaż półki drzwiczek 369

4.8.2 Montaż półki drzwiczek 369

4.9 Wymiana regulowanej półki drzwiczek.... 370

4.9.1 Demontaż regulowanej półki drzwiczek.... 370

4.9.2 Montaż regulowanej półki drzwiczek 370

4.10 Wymiana pojemnika na mrożoną żywność 371

4.10.1 Demontaż pojemnika na mrożoną żywność.... 371

4.10.2 Montaż pojemnika na mrożoną żywność 371

4.11 Wymiana pojemnika.... 372

4.11.1 Demontaż pojemnika 372

4.11.2 Montaż pojemnika 372

4.12 Wymiana pojemnika wysuwanego.... 373

4.12.1 Demontaż pojemnika wysuwanego.... 373

4.12.2 Montaż pojemnika wysuwanego 373

4.13 Wymiana górnego oświetlenia LED.... 374

4.13.1 Demontaż oświetlenia LED 374

4.13.2 Montaż górnego oświetlenia LED 375

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[04-05]		Identyfikacja prostej wskazówki (tylko tekst)
[05-06]		Identyfikacja linku do pliku wideo
[06-07]		Identyfikacja narzędzi
[08-09]		Identyfikacja wstępnych warunków
[10-11]		Identyfikacja warunku (jeżeli)
[12-13]		Identyfikacja rezultatu
[Start]	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Śrubokręt z koń-cówką płaską	Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Narzędzie specjal-ne[00342180]
Przyssawka[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Śrubokręt z koń-cówką płaską	Końcówka 10 mm x 1,6 mm x 200 mm

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

Uchwyt drugich drzwiczek można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.3.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Obrócić osłone zawiasu (3).
4. Zdjąć osłonę zawiasu górnego (4).
5. Wykręcić dwie śruby (5).
6. Wyjąć zawias górny (6).

Górny zawias jest zdemontowany.

4.3.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana środkowego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias drzwiczek jest zdemontowany.

4.4.1 Demontaż środkowego zawiasu drzwiczek

1. Zdemontować drzwiczki komory chłodziarki (1).
2. Wykręcić dwie śruby (2).
3. Wyjąć środkowy zawias (3).

Środkowy zawias jest zdemontowany.

4.4.2 Montaż środkowego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias jest zdemontowany.

Środkowy zawias jest zdemontowany.

4.5.1 Demontaż dolnego zawiasu drzwiczek

1. Zdemontować drzwiczki komory zamrażarki (1).
2. Odkręcić śrube (2)
3. Obrócić zawias dolny do zewnątrz (3).
4. Wyjąć zawias dolny (4).

Dolny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.7.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.8.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana regulowanej półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż regulowanej półki drzwiczek

Przesunąć półkę o regulowanej wysokości do góry tak, by została odblokowana w uchwycie.

Regulowana półka drzwiczek zostałaione.

4.9.2 Montaż regulowanej półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.10.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika

1. Wyjąć dolny pojemnik chłodziarki (1).
2. Wyjąć górnę pojemnik chłodziarki (2).

Pojemniki zostały wyjęte.

4.11.2 Montaż pojemnika

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika wysuwanego

1. Wyciągnąć pojemnik wysuwany do końca (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.12.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezosługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.13.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

1. Wyjąć oświetlenie LED przez przesunięcie go do przodu.

Oświetlenie LED zostało wymontowane.

4.13.2 Montaż górnego oświetlenia LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 425

4.1.2 Montáž tesnenia dvierok.... 425

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
