Toote tüüp	Külmik-sügavkülmik
Bränd	Bosch
Mudel	KGV39VLEAS
Mõõdud (K x L x S)	1770 x 560 x 550 mm (ligikaudu)
Kaal	70 kg (ligikaudu)
Toiteallikas	220-240 V, 50 Hz
Energiatõhususe klass	A (ligikaudu)
Kliimaklass	SN-ST (ligikaudu)
Müratase	38 dB (ligikaudu)
Külmiku maht	246 L (ligikaudu)
Sügavkülmiku maht	100 L (ligikaudu)
Sulatussüsteem	Automaatne sulatus külmikus, käsitsi sulatus sügavkülmikus
LED valgustus	Jah, hooldusvaba LED-ülavalgustus
Reguleeritavad riiulid	Jah, eemaldatavad klaasriiulid
Pudeleialus	Jah, eemaldatav
Ukse riiulid	Jah, reguleeritavad ja fikseeritud
Külmutatud toidu anum	Jah, eemaldatav
Laiendatav anum	Jah, eemaldatav
Vahetatavad osad	Ukse tihend, ukse käepide, hinged, riiulid, anumad, LED-tuli
Ohutusmeetmed	Enne parandamist ühendage toide 60 sekundiks lahti; kandke kaitsekindaid
Parandamiseks vajalikud tööriistad	Torx TX20 otsik, pilupööraja, iminapp
Juhendi kättesaadavus	Tasuta allalaaditav mitmes keeles

Korduma kippuvad küsimused - KGV39VLEAS BOSCH

Kuidas vahetada ukse tihendit Bosch KGV39VLEASil?

Ukse tihendi vahetamiseks ühendage seade esmalt toiteallikast vähemalt 60 sekundiks lahti. Avage uks ja vabastage tihend soonest paremal ja vasakul nurgas. Tõmmake see samm-sammult välja. Kontrollige soont kahjustuste suhtes. Vajadusel soojendage uut tihendit fööniga, seejärel suruge see soonde, alustades nurkadest. Suruge kogu tihend samm-sammult kuni täieliku kinnitumiseni. Ukse tihend on paigaldatud. Täpsemate juhiste saamiseks vaadake parandusnäpunäiteid juhendist.

Milliseid tööriistu on vaja Bosch KGV39VLEAS külmik-sügavkülmiku parandamiseks?

Parandusnäpunäited täpsustavad järgmisi tööriistu: Torx TX20 otsik (6,3 mm / 1/4 tolli), pilupööraja (tera 2,4 mm x 0,4 mm x 60 mm ja 10 mm x 1,6 mm x 200 mm), iminapp (läbimõõt 50 mm) ja kaitsekangas. Mõned parandused nõuavad ka spetsiaalset tööriista (00342180) ja komplekti (00341820). Enne alustamist veenduge, et seade on toiteallikast lahti ühendatud.

Kuidas vahetada LED-ülavalgustust Bosch KGV39VLEASil?

LED-tuli on hooldusvaba ja seda tohivad vahetada ainult volitatud tehnikud. Kuid juhend annab juhised: ühendage toide 60 sekundiks lahti, eemaldage ülemised sisemised osad, liigutage LED-tuli vasakule, et ühendus lahti saada, vabastage konksud, seejärel eemaldage LED-tuli ettepoole liigutades. Paigaldage vastupidises järjekorras. Hoiatus: Elektrilöögi oht – pärast parandust laske teha ohutustest vastavalt standardile VDE 0701 või riigispetsiifilistele eeskirjadele.

Kuidas eemaldada ja paigaldada ukse käepide?

Ukse käepideme eemaldamiseks avage uks, eemaldage kaks kruvikatet, keerake lahti kaks kruvi Torx TX20 otsikuga, seejärel eemaldage käepide. Paigaldamiseks toimige vastupidises järjekorras. Veenduge, et seade on toiteallikast lahti ühendatud. Teise ukse käepideme saab eemaldada samal viisil. Täpsemate jooniste saamiseks vaadake juhendit.

Mida teha, kui ukse tihend on kahjustatud?

Kui tihendi soon on kahjustatud, võtke ühendust Bosch klienditeenindusega. Ukse tihendi kerge deformatsioon on normaalne ja saab parandada fööni või kuuma veega soojendades ja käsitsi uuesti vormides. Kui tihend ise on rebenenud või moondunud, vahetage see välja parandusnäpunäidete juhiste järgi. Väikesed küljeaugud tihendis on funktsionaalsed, mitte defektid.

Kuidas reguleerida ukse hingesid Bosch KGV39VLEASil?

Juhend hõlmab ülemiste, keskmiste ja alumiste hingede vahetamist. Sulguva käitumise reguleerimiseks, kui teie seadmel on reguleeritavad hinged või hingede kinnitused, saate optimeerida pärast ukse tihendi vahetamist. Hinge eemaldamiseks järgige nummerdatud samme: vajutage ülemist hinge kaant, liigutage seda välja, pöörake, eemaldage kate, keerake lahti kruvid ja eemaldage hing. Paigaldage vastupidises järjekorras. Kasutage Torx TX20 ja kandke kaitsejalatseid raskete komponentide tõttu.

Kas saan alla laadida kasutusjuhendi oma Bosch KGV39VLEASile?

Jah, juhend on tasuta allalaaditav PDF-vormingus saidilt notice-facile.com ja teistelt saitidelt. See sisaldab 529 lehekülge ja on saadaval mitmes keeles, nagu inglise, prantsuse, saksa, hispaania jne. Samuti saate tellida tõlke, esitades oma e-posti aadressi ja soovitud keele.

Kuidas eemaldada ja paigaldada külmutatud toidu anum?

Avage uks, tõmmake külmutatud toidu anum täielikult välja, seejärel eemaldage see. Paigaldamiseks toimige vastupidises järjekorras. Veenduge, et seade on toiteallikast lahti ühendatud, kui teete muid parandusi. Anum on loodud lihtsaks eemaldamiseks ja puhastamiseks.

Milliseid ohutusmeetmeid peaksin järgima oma külmik-sügavkülmiku parandamisel?

Enne mis tahes parandust ühendage seade alati toiteallikast vähemalt 60 sekundiks lahti. Kandke kaitsekindaid, et vältida lõikeid teravatelt servadelt, ja kaitsejalatseid, et vältida vigastusi rasketest komponentidest. Kinnitage rasked osad, et need ei kukuks. Pärast parandust laske teha ohutustest vastavalt standardile VDE 0701 või kohalikele eeskirjadele. Kasutage ainult originaalvaruosi.

Kust leida varuosi oma Bosch KGV39VLEASile?

Bosch soovitab kasutada ainult originaalvaruosi. Saate neid tellida Bosch klienditeeninduse või volitatud edasimüüjate kaudu. Parandusnäpunäited loetlevad osanumbrid mõnele esemele, nagu ukse tihend (ilma konkreetse numbrita), Torx otsik [00340865], pilupööraja komplekt [00341820] ja iminapp [00342224]. Kontrollige oma juhendit või võtke ühendust toega täpsete asenduste leidmiseks.

KASUTUSJUHEND KGV39VLEAS BOSCH

1.2.2 Ohusümbolid 135

1.2.3 Hoiatuste struktuur 136

1.2.4 Üldised sümbolid.... 136

Ohutus....

2.1 Üldised ohutusjuhised.... 137

2.1.1 Köik kodumasinad.... 137

Tööriistad ja abinõud.... 138

Remont....139

4.1 Uksetihendi vahetamine.... 139

4.1.1 Uksetihendi eemaldamine 139

4.1.2 Uksetihendi paigaldamine.... 139

4.2 Käepideme vahetamine 142

4.2.1 Käepideme eemaldamine 142

4.2.2 Käepideme paigaldamine 142

4.3 Ülemise uksehinge vahetamine.... 143

4.3.1 Ülemise uksehinge eemaldamine.... 143

4.3.2 Ülemise uksehinge paigaldamine.... 144

4.4 Keskmise uksehinge vahetamine.... 145

4.4.1 Keskmise uksehinge eemaldamine 145

4.4.2 Keskmise uksehinge paigaldamine 145

4.5 Alumise uksehinge vahetamine 146

4.5.1 Alumise uksehinge eemaldamine.... 146

4.5.2 Alumise uksehinge paigaldamine 146

4.6 Riiuli vahetamine 147

4.6.1 Riiuli eemaldamine.... 147

4.6.2 Riiuli paigaldamine.... 147

4.7 Pudelialuse vahetamine.... 148

4.7.1 Pudelialuse eemaldamine.... 148

4.7.2 Pudelialuse paigaldamine.... 148

4.8 Ukseraami vahetamine.... 149

4.8.1 Ukseraami eemaldamine 149

4.8.2 Ukseraami paigaldamine 149

4.9 Reguleeritava ukseraami vahetamine.... 150

4.9.1 Reguleeritava ukseraami eemaldamine 150

4.9.2 Reguleeritava ukseraami paigaldamine.... 150

4.10 Külmutatud toidu mahuti vahetamine.... 151

4.10.1 Külmutatud toidu mahuti eemaldamine 151

4.10.2 Külmutatud toidu mahuti paigaldamine 151

4.11 Mahuti vahetamine.... 152

4.11.1 Mahuti eemaldamine 152

4.11.2 Mahuti paigaldamine.... 152

4.12 Laiendatava mahuti vahetamine 153

4.12.1 Laiendatava mahuti eemaldamine 153

4.12.2 Laiendalava mahuti paigaldamine 153

4.13 Ülemise LED-tule vahetamine.... 154

4.13.1 LED-tule eemaldamine 154

4.13.2 Ülemise LED-tule paigaldamine.... 155

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start|Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Lapik kruvikeeraja Tera2,4 mm × 0,4 mm × 60 mm,komplektis [00341820]
Eritööriist[00342180]
Iminapp[00342224]	∅50 mm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 10 mm × 1,6 mm ×200 mm

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Teise ukse käepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

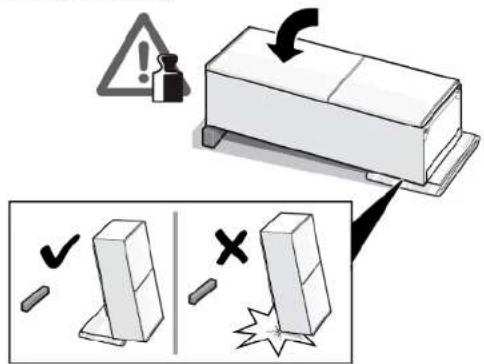

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Pöörake hinge katet (3).
4. Eemaldage ülemise hinge kate (4).
5. Eemaldage kaks kruvi (5).
6. Eemaldage ülemine hing (6).

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Keskmise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine uksehing on eemaldatud.

4.4.1 Keskmise uksehinge eemaldamine

1. Eemaldage külmikuosa uks (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.4.2 Keskmise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.5.1 Alumise uksehinge eemaldamine

1. Eemaldage sügavkülmikuosa uks (1).
2. Keerake kruvi lahti (2).
3. Keerake alumine hing välja (3).
4. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.5.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.6.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.7 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.7.1 Pudelialuse eemaldamine

Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.7.2 Pudelialuse paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.8.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

- Paigaldage vastupidises järjekorras.

Remont

4.9 Reguleeritava ukseraami vahetamine

Nõue:

Uks on lahti.

4.9.1 Reguleeritava ukseraami eemaldamine

- Liigutage reguleeritav ukseraam üles, kuni ukseraam hoidikust välja tuleb.

Reguleeritav ukseraam on eemaldatud.

4.9.2 Reguleeritava ukseraami paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.10.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.10.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Mahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tömmake ülemine külmkapimahuti välja (2).

Mahutid on eemaldatud.

4.11.2 Mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.12 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.12.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatav mahuti täielikult välja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.12.2 Laiendatava mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.13 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm,

komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

Ülemine sisearmatuur on eemaldatud.

4.13.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

LED-tuli on eemaldatud.

4.13.2 Ülemise LED-tule paigaldamine

▶ Paigaldage vastupidises järjekorras.
