Produkttype	Kjøle-/fryseskap
Merke	Bosch
Modell	KGV39VLEAS
Mål (H x B x D)	1770 x 560 x 550 mm (ca.)
Vekt	70 kg (ca.)
Strømforsyning	220-240 V, 50 Hz
Energiklasse	A (ca.)
Klimaklasse	SN-ST (ca.)
Støynivå	38 dB (ca.)
Kjøleskapets kapasitet	246 L (ca.)
Fryserens kapasitet	100 L (ca.)
Avrimingssystem	Automatisk avriming i kjøleskap, manuell avriming i fryser
LED-belysning	Ja, vedlikeholdsfri LED-topplys
Justerbare hyller	Ja, avtakbare glasshyller
Flaskehylle	Ja, avtakbar
Dørhyller	Ja, justerbare og faste
Frysebeholder	Ja, avtakbar
Uttrekkbar beholder	Ja, avtakbar
Utbyttbare deler	Dørpakning, dørhåndtak, hengsler, hyller, beholdere, LED-lys
Sikkerhetstiltak	Koble fra strømmen i 60 sekunder før reparasjon; bruk vernehansker
Nødvendige verktøy for reparasjon	Torx TX20-bits, sporskrutrekker, sugekopp
Tilgjengelighet av manual	Gratis nedlasting på flere språk

Ofte stilte spørsmål - KGV39VLEAS BOSCH

Hvordan bytter jeg dørpakningen på min Bosch KGV39VLEAS?

For å bytte dørpakningen, koble først apparatet fra strømforsyningen i minst 60 sekunder. Åpne døren og løsne pakningen fra sporet i høyre og venstre hjørne. Trekk den ut trinnvis. Kontroller sporet for skader. Varm opp den nye pakningen med en hårføner om nødvendig, og trykk den deretter inn i sporet, start fra hjørnene. Trykk hele pakningen trinnvis til den er helt på plass. Dørpakningen er installert. For flere detaljer, se reparasjonshenvisningene i manualen.

Hvilke verktøy trengs for å reparere Bosch KGV39VLEAS kjøle-/fryseskap?

Reparasjonshenvisningene spesifiserer følgende verktøy: en Torx TX20-bits (6,3 mm / 1/4 tomme), en sporskrutrekker (blad 2,4 mm x 0,4 mm x 60 mm og 10 mm x 1,6 mm x 200 mm), en sugekopp (50 mm diameter) og en beskyttelsesklut. Noen reparasjoner krever også et spesialverktøy (00342180) og et sett (00341820). Sørg for at apparatet er koblet fra strømmen før du starter.

Hvordan kan jeg bytte LED-topplyset på min Bosch KGV39VLEAS?

LED-lyset er vedlikeholdsfritt og skal bare byttes av autoriserte teknikere. Manualen gir imidlertid instruksjoner: koble fra strømmen i 60 sekunder, fjern øvre innvendige deler, flytt LED-lyset til venstre for å koble fra den elektriske tilkoblingen, løsne krokene, og fjern deretter LED-lyset ved å flytte det fremover. Installer i omvendt rekkefølge. Advarsel: Fare for elektrisk støt – etter reparasjon, få utført en sikkerhetstest i henhold til VDE 0701 eller landsspesifikke forskrifter.

Hvordan fjerner og installerer jeg dørhåndtaket?

For å fjerne dørhåndtaket, åpne døren, fjern to skruedeksler, skru ut to skruer med en Torx TX20-bits, og fjern deretter håndtaket. For installasjon, følg trinnene i omvendt rekkefølge. Sørg for at apparatet er koblet fra strømmen. Håndtaket for den andre døren kan fjernes på samme måte. Se manualen for detaljerte diagrammer.

Hva bør jeg gjøre hvis dørpakningen er skadet?

Hvis sporet for pakningen er skadet, kontakt Bosch kundeservice. Liten deformasjon av dørpakningen er normalt og kan korrigeres ved oppvarming med hårføner eller varmt vann og manuell omforming. Hvis pakningen selv er revet eller vridd, bytt den i henhold til instruksjonene i reparasjonshenvisningene. Små sidehull i pakningen er funksjonelle, ikke defekter.

Hvordan justerer jeg dørhengslene på Bosch KGV39VLEAS?

Manualen dekker utskifting av øvre, midtre og nedre hengsler. For å justere lukkeatferden, hvis apparatet har justerbare hengsler eller hengselfester, kan du optimalisere etter å ha byttet dørpakningen. For fjerning av hengsel, følg de nummererte trinnene: trykk på det øvre hengseldekselet, flytt det ut, roter, fjern dekselet, skru ut skruene, og fjern hengselet. Installer i omvendt rekkefølge. Bruk Torx TX20 og bruk vernesko på grunn av tunge komponenter.

Kan jeg laste ned brukermanualen for min Bosch KGV39VLEAS?

Ja, manualen er tilgjengelig for gratis nedlasting i PDF-format på notice-facile.com og andre nettsteder. Den inneholder 529 sider og tilbys på flere språk som engelsk, fransk, tysk, spansk og mer. Du kan også be om en oversettelse ved å oppgi e-posten din og ønsket språk.

Hvordan fjerner og installerer jeg frysebeholderen?

Åpne døren, trekk frysebeholderen helt ut, og fjern den. For installasjon, følg trinnene i omvendt rekkefølge. Sørg for at apparatet er koblet fra strømmen hvis du utfører andre reparasjoner. Beholderen er designet for enkel fjerning og rengjøring.

Hvilke sikkerhetstiltak bør jeg følge når jeg reparerer kjøle-/fryseskapet mitt?

Koble alltid apparatet fra strømforsyningen i minst 60 sekunder før du starter noen reparasjon. Bruk vernehansker for å unngå kutt fra skarpe kanter, og vernesko for å forhindre skader fra tunge komponenter. Sikre tunge deler mot å falle. Etter reparasjonen, få utført en sikkerhetstest i henhold til VDE 0701 eller lokale forskrifter. Bruk kun originale reservedeler.

Hvor kan jeg finne reservedeler til min Bosch KGV39VLEAS?

Bosch anbefaler kun å bruke originale reservedeler. Du kan bestille dem via Bosch kundeservice eller autoriserte forhandlere. Reparasjonshenvisningene lister opp delenumre for noen elementer, som dørpakning (uten spesifikt nummer), Torx-bits [00340865], sporskrutrekker-sett [00341820] og sugekopp [00342224]. Sjekk manualen din eller kontakt support for eksakte erstatninger.

BRUKSANVISNING KGV39VLEAS BOSCH

4.10.1 Fjernelse af frostvarebeholder 85

4.10.2 Montering af frostvarebeholder....85

▶ Løft dørhylden opad.

4.10.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.10.2 Montering af frostvarebeholder

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 333

1.1 Viktig informasjon 333
1.1.1 Formäl 333

1.2 Forklaring av symboler.... 333

1.2.1 Farenivåer 333

1.2.2 Faresymboler 333

1.2.3 Advarslenes struktur 334

1.2.4 Generelle symboler.... 334

Sikkerhet 335

2.1 Generelle sikkerhetsinstruksjoner 335

2.1.1 Alle husholdningsapparater 335

Verktøy og hjelpemidler.... 336

Reparasjon 337

4.1 Utskiftning av dørpakning.... 337

4.1.1 Demontering av dørpakning.... 337

4.1.2 Montering av dørpakning.... 337

4.3 Utskiftning av øvre dørhengsel 341

4.3.1 Demontering av øvre dørhengsel 341

4.3.2 Montering av øvre dørhengsel 342

4.4 Utskiftning av midtre dørhengsel 343

4.4.1 Demontering av midtre dørhengsel 343

4.5 Utskiftning av nedre dørhengsel 344

4.5.1 Demontering av nedre dørhengsel 344

4.5.2 Montering av nedre dørhengsel 344

4.6 Utskiftning av hylle.... 345

4.6.1 Demontering av hylle.... 345

4.7 Utskiftning av flaskehylle.... 346

4.7.1 Demontering av flaskehylle.... 346

4.7.2 Montering av flaskehylle 346

4.8 Utskiftning av dørrack.... 347

4.10 Utskiftning av beholder for frysevarer 349

4.10.1 Demontering av beholder for frysevarer 349

4.10.2 Montering av beholder for frysevarer 349

4.11 Utskiftning av beholder.... 350

4.11.1 Demontering av beholder.... 350

4.11.2 Montering av beholder 350

4.12 Utskiftning av uttrekkbar beholder 351

4.12.1 Demontering av uttrekkbar beholder 351

4.12.2 Montering av uttrekkbar beholder 351

4.13 Utskiftning av øverste LED-lampe 352

4.13.1 Demontering av LED-lampe 352

4.13.2 Montering av øverste LED-lampe 353

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
	Generell adversel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for å skjære seg
	Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Spesialverktøy[00342180]
Sugekopp[00342224]	∅50 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.3.1 Demontering av øvre dørhengsel

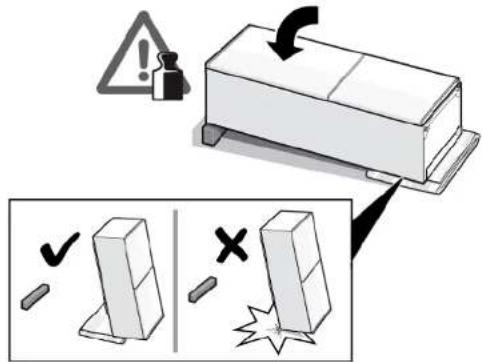

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6).

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.4.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.4.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

4.5.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.6.1 Demontering av hylle

▶ Trekk ut hyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

4.7.2 Montering av flaskehylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av justerbar dørrack

Forutsetning:

Døren er äpen.

- Beveg den høydejusterbare dørracken opp til dørracken løsner fra holderen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.10.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.10.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.11.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.12.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.12.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.13.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.13.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.
