KASUTUSJUHEND KSK34452SD BOSCH

BOSCH

KSR...

KDR...

KSK...

D Gebrauchsanweisung GB Instructions for Use F Mode d'emploi ① Istruzioni d'uso NL Gebruiksaanwijzing s Bruksanvisning DK Betjeningsvejledning SF Käyttöohje N Bruksanvisning E Instrucciones de manejo

D A Inhaltsverzeichnis

Entsorgungshinweise,Sicherheitshinweise undWarnungen	3,4
Bestimmungen, Umgebungs-temperaturen beachten	4
Gerät kennenlernen	5
Gerät aufstellen	5-7
Einschalten, Temperaturwahl,Ausschalten	7
Lebensmittel einordnen	8
Reinigen	9
Energiespartips	9
Kleine Störungen selbstbeheben	10,11
Kundendienst	11

GB Table of contents

Disposal observations, safety instructions and warnings	12.13
Specifications, check ambient temperature	13
Getting to know the appliance	14
Installing the appliance	14-16
Turning-on, temperature selection, turning-off	16
Arranging food	17
Cleaning	18
Energy saving tips	18
Small problems for self help	19.20
Customer service	20

F Tables de matières

Mise au rebut d'un appareil,consells de sécuritéet consignes	21,22
Domaines d'application,contrôler la températureambiente	22
Faire connaissance del'appareil	23
Installation de l'appareil	23,24
Mise en marche, réglagede la température, arrêt	25
Rangement des produitsaliments	26
Nettoyage	27
Economiser de l'énergie	27
Comment paillier les petitespannes	28,29
Service après-vente	29

① Indice

Istruzioni per lo smaltimento,istruzioni per la sicurezzae avvertimenti	30,31
Dispositioni, rispettarela temperatura ambiente	31
Conosciamo Il frigorlero	32
Installazione	32,33
Accensione e regolazionedella temperatura	34
Sistemazione delle derratealimentari	35
Pulizia	36
Risparmiare energia elettrica	36
Piccoli problemi che sipossono risolvere da soli	37,38
Servizio Assistenza Clienti	38

NL Inhoudsregister

Afvoeren van het oude apparaat,veiligheidsvoorschriften enwaarschuwingen	39,40
Bepalingen, let op deomgevingstemperatuur	40
Kennismaking met hetapparaat	41
Plaatsing van het apparaat	41,42
Inschakelen, temperatuurkeuze,uitschakelen	43
Levensmiddelen rangschikken	44
Schoonmaken	45
Tips om energie te besparen	45
Kleine storingen zelfverhelpen	46,47
Klantenservice	47

⑤ Innehållsförtekening

Råd beträffande skrotning av gamla kyl-/frysskåp, säkerhets-anvlsningar och varningar	48, 49
Bestämmelser,omgivningstemperatur	49
Översiktsbild	50
Installation	50 - 52
Slå på strömmen, stälta in temperaturen,stänga av strömmen	52
Lägga in matvaror	53
Rengöring och skötsel	54
Energispartips	54
Enklare fel man själv kan avhjälpa	55, 56
Service	56

DK Inholdsfortegnelse

Sikkerheds- og miljø-henvisninger, tilslutning	57,58
Bestemmelser
og rumtemperaturen	58
Udstyr	59
Placering af skabel	59-61
Start, Temperaturvalg, Stop	61
Placering af fødevarer	62
Rengering	63
Energispareråd	63
Små driftsforstyrrelser,de selv kan afhjælpe	64,65
Kundeservice	65

SF Sisältö

Viltteitä käytöstä poisloon,turvatolmet ja variotukset	66, 67
Muut määräykset,huomioi ympärölvä lämpõtila	67
Tutustuminen laitteeseen	68
Laitteen sijoltus	68 - 70
Käynnistys, lämpõtilanvalinta,poiskytkenta	70
Ruckien sijoitus	71
Puhdistus	72
Energiansäästöohjeita	72
Miten pienet häiriöt
korjataan itse	73, 74
Huolto	74

N Innholdsfortegnelse

Miljøhensyn,sikkerhotshenvisninger	75
Bestemmelser,pass på rømstemperaturen	76
Bil kjent med kjøleskapet	76
Installasjon av kjøleskapet	77,78
Igangsettning, valg avtemperatur, utkobling	78
Matvarene ryddes inn	79
Rengjøring	80
Tips for energlsparing	80
Små forstyrrelser som mansely kan rette på	81
Tekmisk service	82

E Indice

Instrucciones para el desguace, medidas de seguridad y advertencias	83,84
Especificaciones, control de la temperatura ambiente	85
Familiarizándose con la unidad	85
Emplazamiento de la unidad	86,87
Conexión, selección de la temperatura, desconexión	88
Colocación de alimentos	88,89
Limpieza	90
Consejos para el ahorro de corriente	90
Pequeñas anomallas de fácil arreglo	91,92
Servicio de asistencia técnica	92

Kõrvaldamisjuhised, ohutusjuhised ja hoiatused

Vanaseadme kõrvaldamine

Kasutuselt kõrvaldatud seadmed muutke kohe kasutuskõlbmatuks. Tõmmake pistik seinakontaktist välja ja lõigake ühendusjuhe läbi. Eemaldage või purustage lukud – nii hoiate ära, et mängivad lapsed end sisse ei lukusta ja satuvad eluohtlikku olukorda.

Külmikud ja sügavkülmikud sisaldavad isolatsioonigaase ja külmutusagensit, mis nõuavad nõuetekohast kõrvaldamist. Lisaks sisaldavad need väärtuslikke materjale, mis tuleks suunata taaskasutusse. Seetõttu kasutage kõrvaldamisel oma kohalikku jäätmekäitlusettevõtet.

Küsimuste korral pöörduge oma vallavalitsuse või edasimüüja poole. Palun jälgige, et teie külmiku torustikku ei kahjustataks enne transporti, et tagada nõuetekohane ja keskkonnasõbralik kõrvaldamine.

Uue seadme pakendi kõrvaldamine

Kõik kasutatud pakkematerjalid on keskkonnasõbralikud ja taaskasutatavad.

Pappkastid koosnevad 80–100% vanapaberist. Puiduosad ei ole keemiliselt töödeldud.

Kiled on polüetüleenist (PE), rihmad polüpropüleenist (PP) ja CFC-vabad polsterdusosad vahtpolüstüreenist (PS). Need materjalid on puhtad süsivesinikuühendid ja taaskasutatavad.

Taaskasutamise ja korduskasutamise kaudu säästetakse tooraineid ja vähendatakse prügimahu.

Panus keskkonnakaitsesse – me kasutame taaskasutatud paberit.

Saksamaa Liitvabariigis saate oma seadme pakendi tagastada edasimüüjale, kellelt seadme ostsite, et see materjalina taaskasutataks.

Vanaseadmete kõrvaldamiseks vajalike jäätmekogumispunktide aadressid saate oma vallavalitsusest.

Palun aidake nii kaasa keskkonnasõbralikule kõrvaldamisele ja taaskasutusele.

Ohutusjuhised ja hoiatused

Lugege enne seadme kasutuselevõttu hoolikalt läbi kasutus- ja paigaldusjuhendis esitatud teave. See sisaldab olulisi juhiseid seadme paigaldamiseks, kasutamiseks ja hoolduseks.

Hoidke kasutus- ja paigaldusjuhend alles, et vajadusel edastada see järgmisele omanikule.

Tootja ei vastuta, kui alltoodud juhiseid ei järgita:

- See seade sisaldab väikeses koguses külmaainet isobutaani (R 600a), mis on looduslik gaas, keskkonnasõbralik, kuid tuleohtlik. Seadme transportimisel ja paigaldamisel jälgige, et külmaaineringluse osad ei saaks kahjustada. Kahjustuste korral vältige lahtist tuld või süüteallikaid ning ventileerige ruumi, kus seade asub, mitu minutit.

- Kahjustatud seadet ei tohi kasutusele võtta; kahtluse korral küsige tarnijalt.

- Ühendage ja paigaldage seade vastavalt paigaldusjuhendile. Elektriühenduse tingimused ja andmed tüübisildil peavad ühtima.

Järgige ohutusjuhiseid ja hoiatusi, eeskirju ja ümbritseva õhu temperatuuri.

- Seadme elektriohutus on tagatud ainult siis, kui maja elektripaigaldise maandussüsteem on nõuetekohaselt paigaldatud.

- Rikke korral, hoolduse ja puhastuse ajal ühendage seade vooluvõrgust lahti. Tõmmake pistik pistikupesast välja või lülitage kaitse välja. Tõmmake pistikust, mitte ühendusjuhtmest.

● Elektritööriistade remonti tohivad teha ainult kvalifitseeritud spetsialistid. Ebaõige remont võib põhjustada kasutajale tõsiseid ohte.

- Hoidke kangeid alkohoolseid jooke ainult tihedalt suletuna ja püstiasendis. Tooteid, mis sisaldavad tuleohtlikke propellente (nt koorepihustid, aerosoolpurgid jne) ja plahvatusohtlikke aineid, ei tohi seadmes hoida – plahvatusoht!

- Ärge kahjustage külmaaineringluse osi, nt torgates aurusti külmaainekanaleid teravate esemetega, painutades torusid, kraapides pinnakatteid jne. Väljapritsev külmaaine võib põhjustada silmavigastusi.

- Ärge katke ega sulgege seadme õhuava- ja ventilatsiooniavasid.

- Ärge kasutage alust, väljatõmbeid, uksi jne astmelaudade või toena.

- Ärge laske lastel seadmega mängida. Kindlasti ei tohi lapsed istuda näiteks väljatõmmatavatele osadele ega rippuda uksel.

- Kui seadmel on lukk, hoidke võtit lastele kättesaamatus kohas.

Eeskirjad

Seade sobib toiduainete jahutamiseks.

See on ette nähtud kasutamiseks majapidamises.

Ärikasutuse korral tuleb järgida vastavaid äritegevuse eeskirju.

See vastab külmutusseadmete õnnetuste vältimise eeskirjadele (VBG 20).

Külmutusahel on lekke suhtes kontrollitud.

See toode vastab elektriseadmete asjakohastele ohutusnõuetele.

Jälgige ümbritseva õhu temperatuuri

Seade sobib kasutamiseks ümbritseva õhu temperatuurivahemikus +6°C kuni +32°C (ST-tüüp +6°C kuni +38°C, vt andmesilti).

Ümbritseva õhu temperatuuril üle +32°C (+38°C) võib külmutusruum muutuda liiga soojaks.

Kui ümbritseva õhu temperatuur langeb alla +6°C, lõpeb seadme jahutusfunktsioon.

Külmutusruum muutub sama külmaks kui ümbritseva õhu temperatuur.

Alates 0°C on külmutusruumis külmumisoht.

Seadme tundmaõppimine

Enne lugemist keerake palun viimased leheküljed joonistega lahti.

Kasutusjuhend kehtib mitme mudeli kohta, varustuse ja detailide erinevused joonistel on võimalikud.

Üldvaade

Pilt 1

1 Õhutusrest 2 Külmiku tagasein (külmutusgeneraator) 3 Temperatuuri regulaator/sisemine valgustus 4/5 riiul

* 4a Külmiku/laoruumi eraldusplaat

6 Köögiviljakast (suur)

* 6a Köögiviljakast (väike)

7 Sokli esipaneel (ventilatsiooniavaga)

* 8 Alus

* 9 Või- ja juustukarp

*10 Munakarp

*11 Karp

*12 Pudelikarp

13 Ukse tihend

A = külmutusruum külmemate temperatuuridega B = laoruum soojemate temperatuuridega

* = mitte kõikidel mudelitel

Seadme paigaldamine

Paigalduskoht

Paigaldamiseks sobib kuiv ja ventileeritav ruum. Paigalduskoht ei tohi olla otsese päikesevalguse käes ega soojusallika, nagu pliit, radiaator jne, läheduses. Kui paigaldamine soojusallika kõrvale on vältimatu, kasutage sobivat isolatsiooniplaati või hoidke järgmisi minimaalseid kaugusi soojusallikast.

Elektripliitidest 3 cm. Õli- või söepliitidest 30 cm.

Seadme tasandamine

Seade peab seisma kindlalt ja tasasel pinnal. Põranda ebatasasusi tasandage kahe esiserva kruvijalaga.

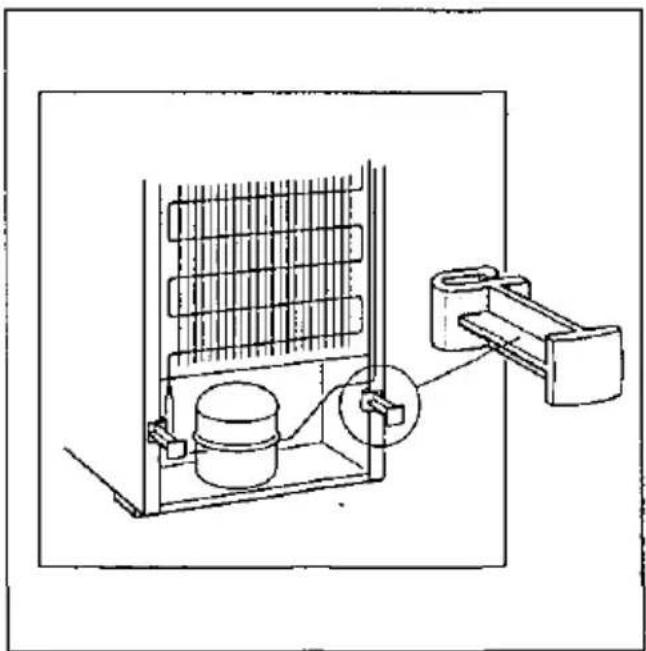

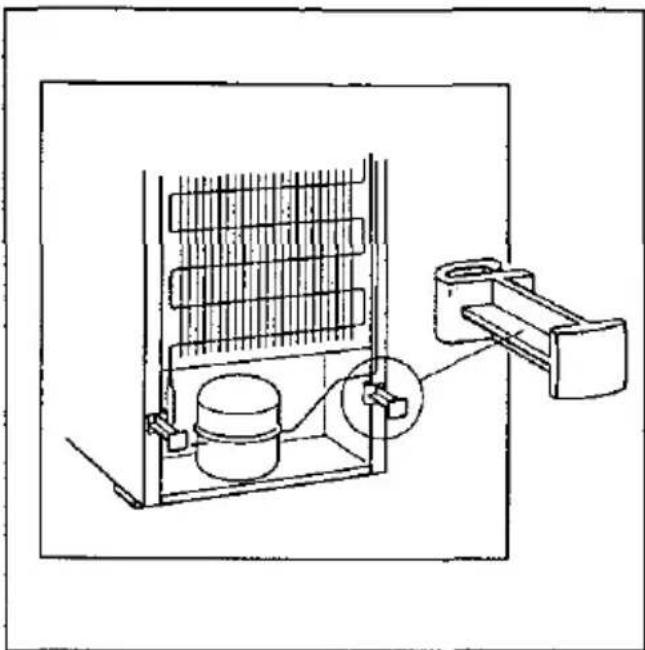

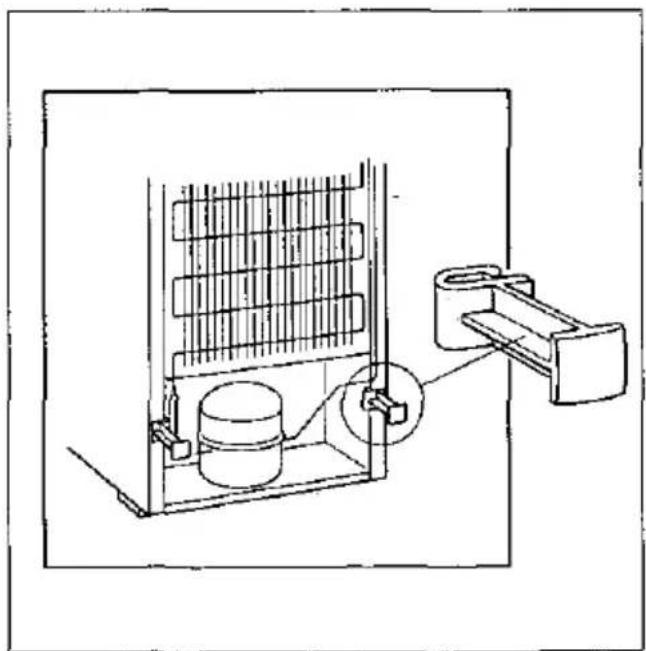

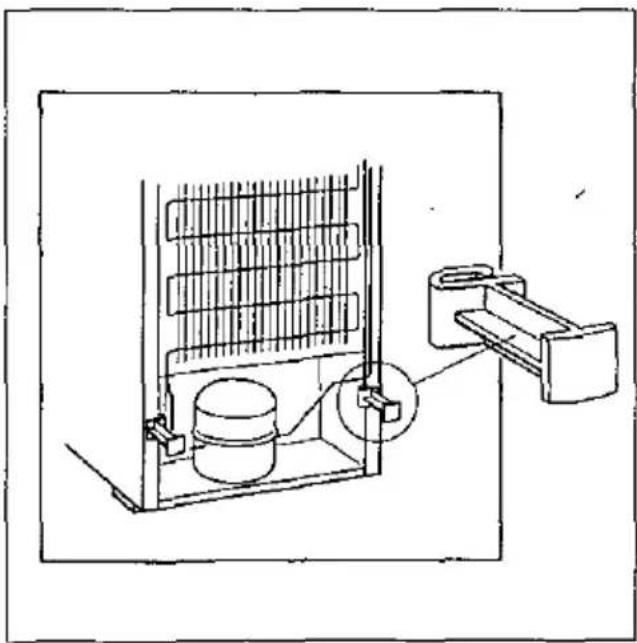

Vahekauguse hoidikute paigaldamine Tähtis

Vahekauguse hoidikud (kui need on kaasas) lükake külgseintele.

Seadme paigaldamine

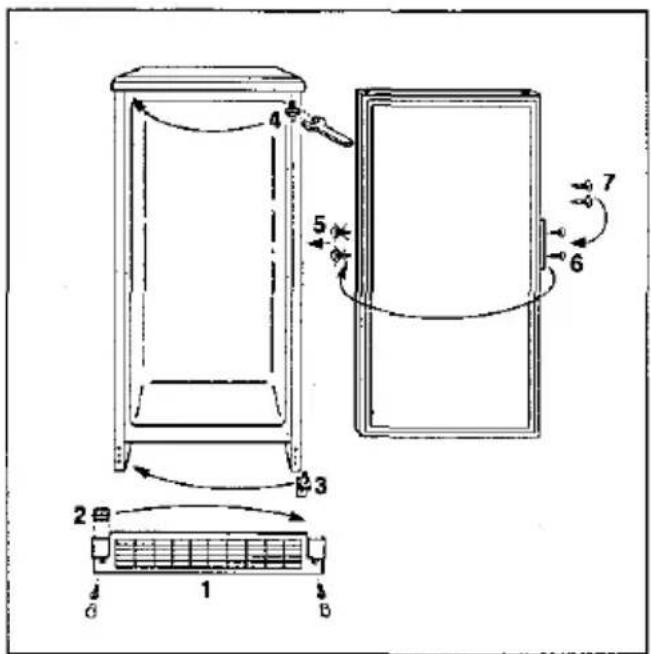

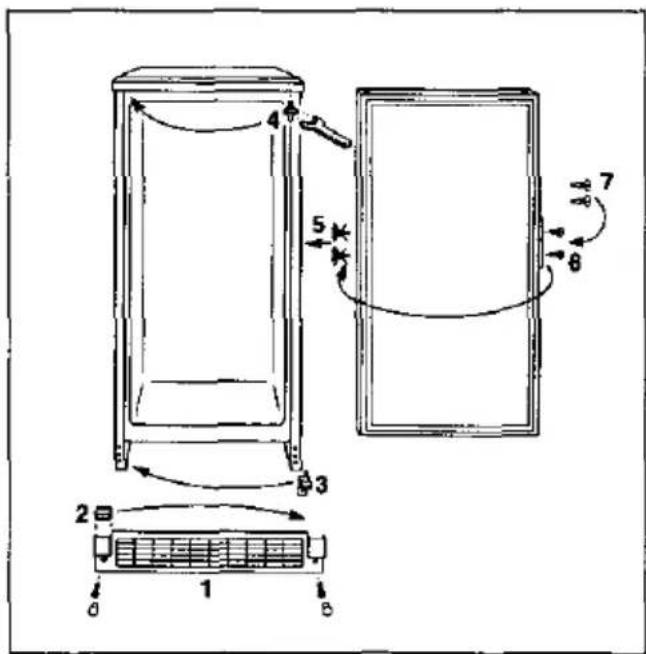

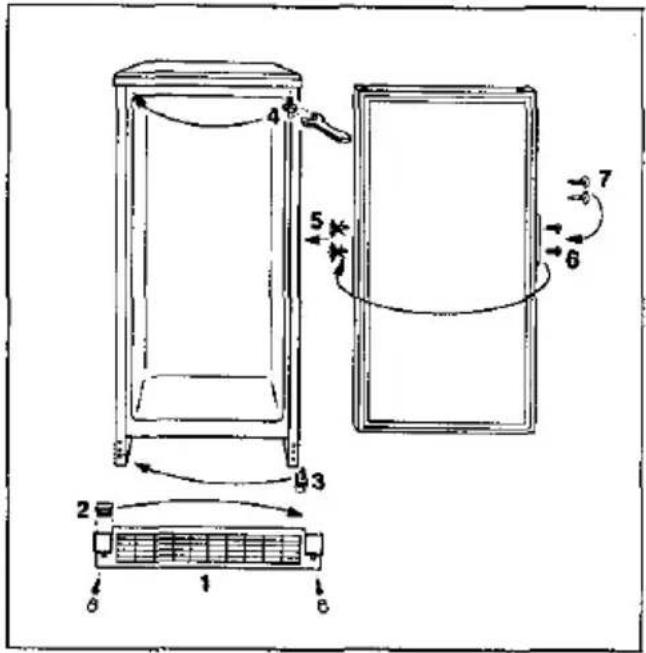

Ukse hingamissuuna vahetamine

Kui soovite ukse hingamissuunda vahetada, toimige järgmiselt:

Kruvige sokli esipaneel 1 lahti ja paigaldage kate 2 ümber.

Keerake alumine uksehoidik 3 lahti ja eemaldage uks.

Keerake ülemine hinge tihvt 4 välja ja paigaldage see teisele poole.

Tõstke stopper 5 ukse käepideme vastasküljel noaga välja.

Paigaldage ukse käepide 6 teisele poole.

Suruge stopper 5 või kaasasolevad varustopperid 7 vabadesse kruviaukudesse. Asetage seadme uks ülemisse uksehoidikusse, sisestage alumine uksehoidik seadme uksesse ja keerake see korpuse külge kinni. Keerake sokli esipaneel tagasi kinni.

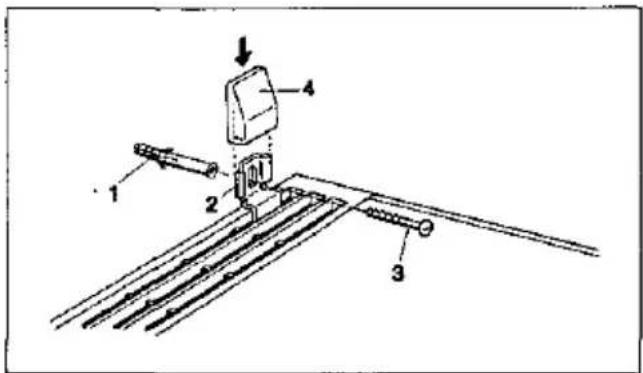

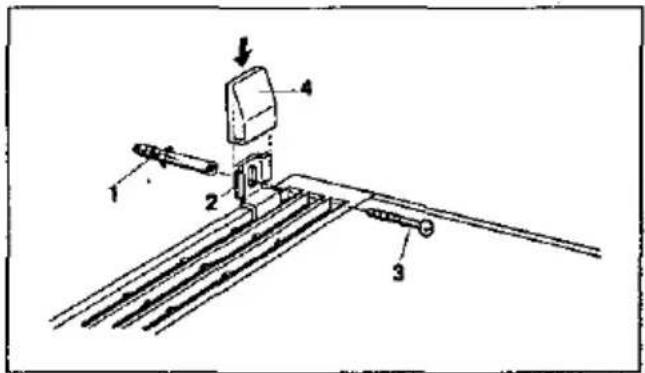

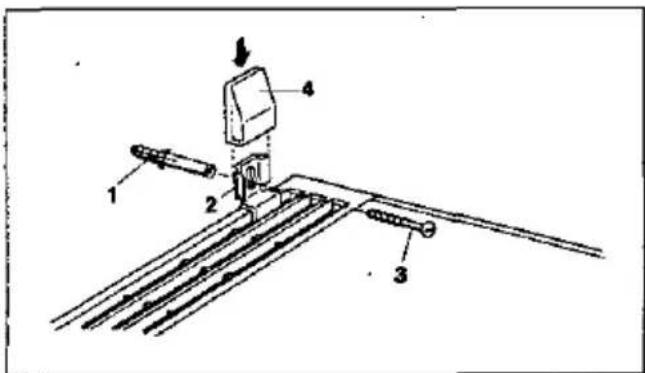

Paigaldage kaitse kaldumise vastu

Et seade ei saaks ettepoole kalduda, tuleb see kinnitada seina külge.

Selleks asetage seade seina äärde ja joondage see reguleeritavate jalgadega.

Asetage plekist klamber 2 ventilatsioonirestile paremale või vasakule ja märkige klamri kinnitusava asukoht seinale.

Puurige kinnitusava ja sisestage tüübel 1.

Sisestage plekist klamber 2 ventilatsioonirestisse ja keerake see seina külge kinni 3.

* Lükake kaitsekate 4 peale.

* = mitte kõikidel mudelitel

Seadme paigaldamine

Paigaldage katte stopperid

Aseta kaasasolevad korgid riiulite kõrguse reguleerimiseks mõeldud aukudesse, pilt 4/C.

Elektriühendus

Ühendage seade ainult nõuetekohaselt paigaldatud pistikupessa, vahelduvvool 220-240 V/50 Hz.

Pistikupesa peab olema kaitstud 10 A kaitsmega.

Õhutus

Seadme tagaseinal soojenev õhk peab pääsema takistamatult välja. Vastasel juhul peab külmutusmasin rohkem tööd tegema ja see suurendab energiatarbimist. Seetõttu ärge kunagi katke kinni õhu sisse- ja väljalaskeavasid.

Sisselülitamine, temperatuuri valimine, väljalülitamine

Enne esmakordset kasutuselevõttu puhastage siseruum. (Vt Puhastamine).

Sisselülitamine

Keerake temperatuuri regulaator (pilt 2/3) välja asendist „●“. Seade hakkab jahutama, sisevalgustus on ukse avamisel sisse lülitatud.

Märkus

Kui külmutusmasin töötab, tekivad külmutuskambri tagaseinale kondensvee piisad või härmatis, pilt ①/2, see on tööomadus. Härmatise mahakraapimine või veepiiskade mahapühkimine pole vajalik. Tagasein sulab automaatselt. Sulavesi koguneb äravoolurennile, pilt ⑨/A, suunatakse külmutusmasinasse ja aurustub seal.

Temperatuuri valimine

Temperatuuri saab sujuvalt reguleerida temperatuuri regulaatoriga (pilt 2/3).

„●“ = jahutus ja valgustus on välja lülitatud, alates „1“ suureneb jahutus.

Soovitame keskmist seadistust.

Väljalülitamine

• Keerake temperatuuri valija (pilt 2/3) asendisse „-“, nii on jahutus ja valgustus välja lülitatud.
• Kui seadet pikemat aega ei kasutata, tõmmake pistik seinakontaktist välja või lülitage kaitse välja või keerake see välja, sulatage ja puhastage seade. Jätke seadme uks lahti.

Toiduainete paigutamine

Sisustuse muutmise võimalused

Jahutuskambri riiuleid saab vajadusel ümber paigutada.

Võtke riiulid „A“, „B“ ja korgid „C“ käsitsi välja ja paigutage ümber. Pilt ③ ja ④.

* Munahoidjad anumates saab üles klappida, nii saab hoida tuube, väikseid purke jne. Pilt 5.

* Et pudelid ukse avamisel ja sulgemisel ümber ei kukuks, saab neid pudelihoidjatega kinnitada. Pilt 6.

Kõik uksel olevad riiulid ja hoidikud saab puhastamiseks välja võtta.

Väljavõtmiseks tõstke hoidikud ja riiulid üles. Pilt ⑧.

KSK ...

Pilt 1

Ettevaatust, funktsiooni jaoks oluline

Et temperatuuritsoonide säilitamiseks jahutusruumis/laoruumis ärge muutke vaheplaadi (4 a) ja riiuli (12 a) asukohta.

Paigutamisel arvestage

● Laske soojad toidud ja joogid enne seadmesse panekut jahtuda. - Pakkige toit võimalusel kinni või katke hästi. Nii säilivad aroom, värv, niiskus ja värskus ning välditakse maitsete ülekandumist. Pakkimata tuleks hoida ainult köögivilju, puuvilju ja salatit köögiviljakastides.

• Ärge laske õlil ja rasval kokku puutuda plastosade ja ukse tihendiga (need võivad muutuda poorseks).
• Ärge hoidke seadmes plahvatusohtlikke aineid ja hoidke kangeid alkohole ainult suletuna, püstiasendis. – Plahvatusoht!
• Jahutusruumis on kõige külmemad kohad tagaseina juures ja kõige alumise riiuli kohal. Kasutage neid kohti tundlike toiduainete jaoks.

Paigutamise näide

Pilt 1/A

Jahutusruum

Riiulitel (4), ülalt alla: pagaritooted, valmistoidud, piimatooted, liha ja vorst.

Köögiviljakastides (6): köögiviljad, salat, puuviljad.

Riiulil (8): väikesed pudelid, purgid jne.

Uksel riiulis (9): või ja juust.

Munahoidjates (10): munad.

Kastis (11): väikesed pudelid, tuubid, purgid.

Pudelipudelite hoidikus (12), suured pudelid.

Pilt ①/B (KSK..)

Hoiuruum

Riiulitel (5), ülalt alla: joogid lamades, kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

* = mitte kõikidel mudelitel

Puhastamine

Enne puhastamist tõmmake alati pistik seinakontaktist välja või lülitage kaitse välja või keerake see lahti.

Jahutusruumi tuleks puhastada võimalusel kord kuus.

Puhastusvesi ei tohi sattuda temperatuuri regulaatorile ega valgustusele. Kogu seadme puhastamiseks, välja arvatud ukse tihend, sobib leige vesi, millele on lisatud kergelt desinfitseerivat puhastusvahendit. Ei sobi liiva- või happesisaldusega puhastusvahendid ega keemilised lahustid.

Ukse tihendit (pilt 1/13) pühkige ainult puhta veega ja seejärel kuivatage hoolikalt.

Äravoolurenn (pilt ⑨/A) ja äravooluava (pilt ⑨/B) jahutusruumis puhastage sagedamini, et sulavesi saaks takistamatult ära voolata. Torgake äravooluava läbi pulga vms. Jälgige, et puhastusvesi ei voolaks võimalusel läbi äravooluava aurustumisnõusse.

Pärast puhastamist ühendage seade uuesti vooluvõrku ja lülitage sisse.

Energiasäästunipid

- Paigutage seade hästi ventileeritavasse ruumi, kaitske otsese päikesekiirguse eest ja ärge asetage seda soojusallika (radiaatori jne) lähedusse.

● Pange soojad toidud seadmesse alles pärast jahtumist.

- Sulatamiseks asetage külmutatud kaubad külmaruumi. Nii kasutate külmutatud kaubas olevat külma külmaruumi toiduainete jahutamiseks.

- Laadimisel ja tühjendamisel hoidke seadme ust võimalikult lühikest aega lahti.

Väikeste rikete kõrvaldamine ise

Enne kui kutsute klienditeeninduse, kontrollige palun, kas saate järgmiste juhiste abil rikke ise kõrvaldada. Nõuandeküsimuste korral peate ka garantiiajal tasuma täielikud kulud monteerija töö eest.

Störungen	Mögliche Ursachen
Bei ungewöhnlichen Geräuschen:	- Entweder steht das Gerät nicht fest bzw. eben oder ein Fremdkörper ist im Bereich der Kühlmaschine eingeklemmt.- Ein Teil an der Rückwand kann nicht frei schwingen und berührt das Gerät oder die Wand, biegen Sie dieses Teil vorsichtig weg.
Kühlraum-Beleuchtung funktioniert nicht:	- Der Temperaturwähler (Bild 10/3) steht auf „●”.- Die Glühlampe ist defekt. Netzstecker ziehen, Abdeckung (Bild 10/19) abnehmen, Glühlampe (max. 15 W, 220 V, Sockel E14) auswechseln.- Der Lichtschalter (Bild 10/20) klemmt. Prüfen Sie, ob er sich bewegen läßt. Wenn nicht, rufen Sie bitte den Kundendienst.
Kühlleistung läßt nach:	- Tür wurde häufig geöffnet.- Die Be- und Entlüftung ist abgedeckt.- Ein Fremdkörper ist zwischen Kühlmaschine und der Wand eingeklemmt.
Keine Kühlleistung:	- Stecker ist lose in der Steckdose.- Sicherung hat ausgelöst.- Temperaturwähler (Bild 10/3) steht auf „●”.
Nässe am Boden des Kühlraumes:	- Tauwasserablaufloch (Bild 10/B) ist verstopft. Ablaufloch mit einem Stäbchen reinigen.

Väikeste rikete kõrvaldamine ise

Kui riket ei õnnestu eespool toodud juhiste abil kõrvaldada, kutsuge palun klienditeenindus.

Sel juhul ärge tehke ise täiendavaid töid, eriti seadme elektriliste osade kallal.

Ärge avage ust tarbetult sageli, et vältida külma kadu.

Klienditeenindus

Tüübisilt

Klienditeeninduse kutsumisel esitage palun E-number (pilt 10/21) ja FD-number (pilt 11/22).

Need andmed leiate tüübisildilt seadme vasakus alanurgas.

Kõrvaldamise juhised, ohutusnõuded ja hoiatused

Kuidas vana seadet kõrvaldada

Enne vana, kasutusest kõrvaldatud seadme äraviskamist tuleb see viivitamatult ohutuks ja töövõimetuks muuta. Ühendage toitepistik lahti ja lõigake ühendusjuhe läbi. Eemaldage või hävitage kõik vedrud, haagid või riivid, veendudes, et need on täielikult kasutuskõlbmatud. See hoiab ära ohu, et lapsed end kogemata sisse lukustavad.

Pange tähele, et külmikud ja sügavkülmikud sisaldavad isolatsioonigaase ja jahutusvedelikke, mis vajavad spetsiaalset jäätmekäitlust. Need sisaldavad ka väärtuslikke materjale, mida saab ringlusse võtta. Usaldage vana seadme utiliseerimine kindlasti kohalikule jäätmekäitlusteenistusele ning pöörduge küsimuste korral kohaliku omavalitsuse või edasimüüja poole. Palun veenduge, et teie külmutusseadme torustik ei saaks kahjustada enne, kui vastav jäätmekäitlusteenistus selle järele tuleb, ning aidake kaasa keskkonnateadlikkusele, nõudes sobivat, reostust vältivat utiliseerimismeetodit.

Uue seadme pakendi utiliseerimine

Kõik pakkematerjalid, mida teie uue seadme pakendamisel kasutati, võib ohutult utiliseerida ilma keskkonda kahjustamata.

Pappkasti võib purustada või lõigata väiksemateks tükkideks ja anda vanapaberikogumispunkti. Kile on valmistatud polüetüleenist ning polüstüreenist padjad ja täitematerjal ei sisalda fluorokloro-süsivesinikke.

Meie panus puhtamasse keskkonda – kasutame taaskasutatud paberit.

Kõik need väärtuslikud materjalid võib viia jäätmekogumispunkti ja pärast asjakohast töötlemist uuesti kasutada (ringlussevõtt).

Küsige kohalikult omavalitsuselt teile lähima jäätmekogumispunkti ja vanapaberikogumispunkti nimi ja aadress.

Ohutusjuhised ja hoiatused

Enne seadme käivitamist lugege hoolikalt läbi kasutus- ja paigaldusjuhendis antud teave. Juhend sisaldab väga olulisi märkusi seadme paigaldamise, kasutamise ja hoolduse kohta.

Hoidke kasutus- ja paigaldusjuhendit kindlas kohas ning ärge unustage seda edasi andma järgmisele omanikule, kui seadme kunagi müüte.

Tootja ei vastuta kahjude eest, mis võivad tekkida järgmiste juhiste eiramise tõttu:

- See seade on eriti keskkonnasõbralik. See sisaldab isobutaani (R 600 a) külmutusahelas. Isobutaan on looduslik gaas, millel on suurepärane keskkonnasõbralikkus, kuid see on põlev aine. Seadme transportimisel või paigaldamisel olge ettevaatlik, et külmutusahela osad ei saaks kahjustada. Kahjustuse korral vältige seadme kokkupuudet süüteallikate või lahtise leegiga ning tagage, et ruum, kus seade asub, oleks mitu minutit põhjalikult ventileeritud.

● Kahjustatud seadmeid ei tohi kasutusele võtta. Kahtluse korral pidage nõu oma edasimüüjaga.

Ohutusjuhised ja hoiatused, tehnilised andmed, kontrollige ümbritseva õhu temperatuuri

Seadme ühendamine ja paigaldamine tuleb teostada rangelt vastavalt paigaldusjuhendis toodud märkustele.

Seadme elektrilise ühendamise puhul on kohustuslik jälgida, et antud tingimused langevad kokku andmetega, mis on toodud andmesildil.

Seadme elektriline ohutus on tagatud ainult siis, kui majapidamise maandussüsteem on paigaldatud vastavalt spetsifikatsioonidele.

Ühendage seade vooluvõrgust lahti hoolduse või puhastuse ajal ja alati rikke korral. Eemaldage pistik ja/või lülitage majapidamise kaitse välja. Pistikust eemaldamiseks tõmmake pistikust endast, mitte juhtmest.

Kõik elektrilised remonditööd peab tegema piisava väljaõppe või kvalifikatsiooniga elektrik. Ebapiisavad remonditööd, mille on teinud isikud, kellel puudub vajalik pädevus, võivad olla seadme kasutajale oluliseks ohuallikaks.

Hoidke kangeid alkohoolseid jooke õhukindlates pudelites või anumates ja alati püstiasendis. Lisaks ärge hoidke seadme sees mingeid plahvatusohtlikke aineid – plahvatusoht!

Ärge kahjustage seadme osi, mis kannavad külmutusainet, nt ärge torgake ega puurige külmutusagensi sooni teravate esemetega, ärge muljuge ega painutage torusid ning ärge kraapige pindadelt katteid maha. Kui külmutusagens pritsib välja ja satub silma, võib see põhjustada tõsiseid silmavigastusi.

Ärge takistage ega katke kinni seadme ventilatsiooni- ja õhuava väljalaskeavasid.

Ärge kasutage põrandaliistu jalatoena ega toetuge uksele või sahtlitele.

Ärge laske lastel seadmega mängida. Lastel ei tohi mingil juhul lubada istuda sahtlitel ega rippuda uksel.

Lukuga seadmete puhul hoidke võtit kindlas kohas ja alati lastele kättesaamatus kohas.

Tehnilised andmed

Seadet võib kasutada toiduainete jahutamiseks.

See on mõeldud ainult koduseks kasutamiseks.

Tööstuslikul või ärilisel eesmärgil kasutamisel järgige kindlasti asjakohaseid norme ja eeskirju.

Seade vastab kehtivatele külmutusseadmetest põhjustatud õnnetuste vältimise eeskirjadele (VBG 20).

Külmutusahel on lekkekindel.

Seade on valmistatud vastavalt kehtivatele elektriseadmete ohutuseeskirjadele.

Kontrollige ümbritsevat temperatuuri

Seade sobib suurepäraselt kasutamiseks ümbritseval temperatuuril +6°C kuni +32°C (ST-mudelid: +6°C kuni +38°C, vt andmesilti).

Kui ümbritsev temperatuur on aga kõrgem kui +32°C (+38°C), võib külmiku sisetemperatuur muutuda liiga soojaks.

Teisest küljest on oluline jälgida, et kui ümbritsev temperatuur langeb alla +6°C, lõpetab seade külmutamise.

Sel juhul on külmiku sisetemperatuur sama külm kui ümbritsev temperatuur.

Alates 0°C-st on külmiku sees külma tekkimise oht.

Seadmega tutvumine

Enne edasilugemist avage selle juhendi tagaküljel olevad illustreeritud leheküljed.

Kasutusjuhend kehtib mitmele erinevale mudelile; seetõttu võivad illustratsioonid erineda teie seadme konkreetsetest omadustest.

Täielik vaade

Joonis 1

1 Ventilatsioonivõre 2 Külmiku tagasein (jahutus) 3 Temperatuuri valija/sisemine valgus 4/5 Riiul * 4a Klaasriiul 6 Köögiviljakast (suur) * 6a Köögiviljakast (väike) 7 Sokli õhutusava * 8 Pudeliriiul * 9 Või- ja juustukarp *10 Munarest *11 Mahuti *12 Pudeliriiul 13 Ukse tihend

A = Külmikuosa B = Hoiuruum

* = ei ole kõigil mudelitel

Seadme paigaldamine

Kuhu paigaldada

Kuiv, hästi ventileeritav ruum on sobiv koht seadme paigaldamiseks.

Veenduge, et seade ei oleks otsese päikesevalguse käes ega soojusallika (nt pliit, radiaator, küttekeha) läheduses.

Kui seda ei saa vältida, kasutage seadme kaitsmiseks sobivat isolatsiooniplaati või järgige järgmisi kaugusi seadme ja soojusallika vahel:

elektripliidid 3 cm vahe õli- või kivisöepliidid 30 cm vahe.

Seadme tasandamine

Seade peab seisma kindlalt ja tasasel põrandal. Kui põrand on ebatasane, tuleb seade tasandada reguleeritavate esijalgadega.

Vaheseinte kinnitamine

(Ei ole kõigil mudelitel)

Tähtis

Suruge kaasasolevad vaheseinte kinnitusdetailid külgpaneelidele.

Seadme paigaldamine

Ukse avanemissuuna muutmine

Ukse avanemissuuna muutmiseks toimige järgmiselt:

Eemaldage sokliplaat 1 ja nihutage väike kate 2 vastasküljele.

Keerake lahti alumine uksehings 3 ja eemaldage seadme uks.

Kasutage kuuskantvõtit, et keerata lahti ülemine hingetapp 4 ja asetage see vastasküljele.

Kasutage nuga, et eemaldada katted 5 ukse käepideme vastasküljelt.

Viige ukse käepide 6 vastasküljele.

Sisestage katted 5 või varukatted 7 käepideme poolt jäetud aukudesse, et need katta.

Kinnitage uks ülemise hingetapi külge, kinnitage alumine hingetapp ukse külge ja keerake see kindlalt seadme korpuse külge.

Keerake sokliplaat tagasi.

Ümberkukkumisvastane ohutusmeede

Seade tuleb kinnitada seina külge, et vältida selle ettepoole kaldumist.

Selleks suruge seade vastu seina ja joondage see reguleeritavate jalgade abil.

Asetage kinnitusplaat 2 kas ventilatsioonivõre vasakule või paremale küljele ja märkige kinnitusplaadi kinnitusava seinale.

Puuri auk ja sisesta tüübel 1 seina.

Sisesta ühendusplaat 2 ventilatsioonivõresse ja kruvi see seina külge 3.

* Lükake kate 4 peale.

* = ei kuulu kõikide mudelite juurde

Seadme paigaldamine

Elektriühendus

Ühendage seade 220–240 V / 50 Hz vahelduvvooluvõrku. Ühendage pistik nõuetekohaselt paigaldatud pistikupessa ja kaitske pistikupesa 13 A kaitsmega.

Ventilatsioon

Veenduge, et seadme tagaküljel soojenev õhk saaks takistamatult ventileeruda.

Vastasel juhul on külmutusseade sunnitud oma võimsust suurendama, mis toob kaasa suurema energiatarbimise.

Jälgige seetõttu, et õhutusvõre ja ventilatsiooniavad ei oleks kunagi kaetud ega blokeeritud.

Sisselülitamine, temperatuuri valimine, väljalülitamine

Enne esmakordset kasutamist puhastage seadme sisemus põhjalikult. (Vt puhastamist).

Sisselülitamine

Keerake temperatuurivalija (joonis 2/3) asendist "●" välja. Külmutusprotsess algab ja sisevalgus lülitub sisse, kui uks avatakse.

Märkus

Külmutusseadme (joonis 1/2) töötamise ajal võib külmiku tagaseinale tekkida härmatist või veepiisku.

See ei ole põhjust muretsemiseks. Samuti ei ole vaja niiskust ära pühkida ega härmatist maha kraapida; tagasein sulab õigel ajal automaatselt. Sulavesi koguneb äravoolurennile (joonis 9/A) ja suunatakse seejärel külmutusseadmesse aurumiseks.

Temperatuuri reguleerimine

Temperatuuri saab sujuvalt reguleerida temperatuuri regulaatoriga (joonis 2/3).

“●” = jahutus välja lülitatud: alates “1” suureneb jahutusefekt.

Soovitame keskmist seadistust.

Väljalülitamine

• Keera temperatuuri valija (joonis 2/3) asendisse “●”, siis lülituvad jahutus ja sisemine valgustus välja.
• Kui seadet ei kasutata pikemat aega, tõmba pistik välja, sulata ja puhasta ning jäta uks lahti.

Toidu paigutamine

Sisemuse ümberpaigutamine

Külmiku riiuleid ja resti saab mugavuse huvides ümber paigutada. Vaata jooniseid ③ ja ④.

* Väikeste ukseriiulite munarestid saab lahti klappida, et neid saaks kasutada muuks otstarbeks, näiteks väikeste esemete (nt tuubid, väikesed karbid) hoidmiseks. Vaata joonist 5.

* Et vältida pudelite väljakukkumist seadme avamisel või sulgemisel, on mugav need pudelihoidjaga kinnitada. Vaata joonist 6.

Riiulid ja restid võib seadmest eemaldada, et neid oleks lihtsam puhastada.

Joonis 8.

Toidu paigutamisel seadmesse järgige järgmisi juhiseid.

• Laske soojal toidul või jookidel enne seadmesse panemist jahtuda. ● Mähi või kata toit enne seadmesse panemist hästi.
• Õli või rasv ei tohi kokku puutuda seadme plastosadega ega ukse tihendiga (need on materjalid, mis muutuvad kergesti poorseks).
• Ärge hoidke seadmes plahvatusohtlikke aineid.
• Hoidke kangeid alkohoolseid jooke õhukindlates pudelites või purkides ja püstiasendis. ● Kõige külmemad kohad külmikus on tagasein ja alumine riiul.

* = ei ole kõigil mudelitel

Paigutuse näide

Joon. ①/A

Külmikuosa

Riiulil (4) ülalt alla: saiakesed, valmistoidud, piimatooted, liha, vorstid ja külmad viilud.

Köögiviljakastis (6): köögiviljad, salat ja puuviljad.

Pudeliriiulil (8): väikesed pudelid.

Ukse lahtrites (9): või ja juust.

Munad munarestis (10).

Konteiners (11): väikesed pudelid, tuubid ja karbid.

Pudeliriiulil (12): suured pudelid.

Joonis ①/B

Hoiuruum (KSK...)

Restil (5) ülalt alla: joogid (horisontaalselt), kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljakastis (6): köögiviljad, salat ja puuviljad.

Puhastamine

Enne puhastamist ühendage seade alati vooluvõrgust lahti ja/või keerake kaitse välja.

Külmikut tuleks puhastada vähemalt kord kuus.

Ärge laske puhastusveel sattuda temperatuuri regulaatorisse ega sisemisse valgustusse.

Kasutage leiget vett vähese desinfektsioonivahendi ja nõudepesuvahendiga kogu seadme puhastamiseks, välja arvatud ukse tihend. Ärge kunagi kasutage liiva, abrasiivseid puhastusvahendeid ega happeid, nt keemilisi lahusteid.

Puhastage ukse tihend (joonis ①/13) puhta veega ja kuivatage seejärel põhjalikult.

Äravoolurenn (joonis 9/A) ja äravooluava (joonis 9/B) tuleks puhastada sagedamini, et sulavesi saaks takistusteta ära voolata. Torgake äravooluava hambatikuga või sarnase esemega läbi, et see puhtaks saada. Püüdke vältida puhastusvee sattumist äravooluavasse ja sealt edasi aurustusplaadile.

Pärast puhastamist ühendage seade uuesti vooluvõrku ja lülitage sisse.

Energiasäästunõuanded

● Paigaldage seade jahedasse ja hästi ventileeritavasse ruumi, ärge jätke seda otsese päikesevalguse kätte ja hoidke eemal soojusallikatest (radiaatorid, pliidid jne). - Laske soojal toidul ja jookidel enne seadmesse panemist jahtuda. - Sulatamise ajal asetage sügavkülmutatud toit külmikusse. Külmutatud toidu külmakaotust saab tõhusalt ära kasutada, et aidata kaasa külmiku jahutusprotsessile. - Toidu sisse- või väljapanekul vältige seadme ukse liiga kauaks lahti jätmist.

Väikesed probleemid ise lahendamiseks

Enne kui helistate hooldustehnikule, kontrollige järgmisi punkte ja vaadake, kas saate probleemi ise lahendada.

Kui hooldustehnik kutsutakse kohale ainult nõu saamiseks, st kui ta külastuse ajal seadmel tegelikku riket ei leia, arvestatakse teile kogu teenindusaja eest tasu, isegi kui garantiiaeg pole veel lõppenud.

Probleem Võimalik põhjus

Unusual noises:	- The appliance may not be standig level or some kind of object is caught near the refrigerating unit.- A part on the rear wall of the appliance cannot turn freely and rubs against the appliance or against the wall. In this case, bend part carefully away.
The inner light does not work:	- The temperature selector (Fig. 10/3) is on setting “●”.- The bulb is defective. Unplug, replace bulb (max. 15 W, 220 V, base E14).- The light switch sticks (Fig. 10/20). Try to get the switch to move. if it does'nt budge call customer service.
Cooling output deteriorates:	- The door was opened too often.- The dearation grid and/or ventilation outlets are covered.- Some kind of object is caught between the appliance and the wall.
Total lack of cooling:	- Plug does not fit properly into socket.- The fuse has disengaged.- Temperature selector (Fig. 10/3) is on setting “●”.

Väikesed probleemid ise lahendamiseks

Kui te ei ole ülaltoodud näpunäidete abil probleemi lahendanud, helistage klienditeenindusse.

Ärge nõudke probleemi ise lahendamist.

Eelkõige hoiduge elektriliste osade kallal töötamisest. Püüdke mitte avada seadme ust tarbetult, et vältida külmakaotust.

Klienditeenindus

Andmeplaat

Klienditeenindusse helistades nimetage järgmised numbrid:

E-number (joonis 10/21) ja

FD-number (joonis 11/22).

Need andmed asuvad seadme alumisel vasakul küljel.

Seadme utiliseerimine, ohutusnõuanded ja juhised

Vanema seadme utiliseerimine

Muutke vana seade enne utiliseerimist kasutuskõlbmatuks. Tõmmake pistik välja ja lõigake ühenduskaabel läbi. Hävitage lukk – nii väldite, et lapsed end sinna kogemata sisse lukustavad.

Külmikud ja sügavkülmikud sisaldavad isolatsioonigaase ja külmutusaineid, mis tuleb utiliseerida kõiki vajalikke ettevaatusabinõusid järgides. Lisaks sisaldavad nad väärtuslikke materjale, mis tuleb taaskasutusse suunata.

Võtke ühendust oma kohaliku omavalitsuse või vastava pädeva organisatsiooniga, kui utiliseerite seadet. Kui teil on küsimusi, pöörduge edasimüüja või kohaliku omavalitsuse poole. Kuni äraveoni veenduge, et teie külmiku külmutusahel pole kahjustatud.

Uute seadmete pakendi utiliseerimine

Võite ohutult ära visata kasutatud pakendid uutelt seadmetelt.

Pappi saab taaskasutada vanapaberina.

Kiled on polüetüleenist (PE) ja polsterdatud osad on vabast polüstüreenist (PS).

Neid materjale saab taaskasutada ja uuesti kasutada; selleks viige need selleks ettenähtud kogumispunkti.

Me aitame kaasa keskkonnakaitsele, kasutades taaskasutatud paberit.

Ohutusnõuanded ja juhised

Enne seadme kasutuselevõttu lugege hoolikalt läbi kasutus- ja paigaldusjuhendid. Need on väga kasulikud teie seadme paigaldamisel, kasutamisel ja hooldamisel.

Hoidke need juhendid alles. Need võivad olla kasulikud teisele inimesele, kui müüte oma seadme edasi.

Tootja ei vastuta, kui järgmisi nõuandeid ei järgita:

- Selle seadme külmutusahel sisaldab isobutaani (R 600 a), looduslikku gaasi, mis ei kujuta endast ohtu keskkonnale, kuid on tuleohtlik. Veenduge, et seadme transportimisel ja paigaldamisel ei kahjustataks ühtegi külmutusahela osa. Kui seade on kahjustatud, vältige leeke ja süüteallikaid. Ventileerige ruumi, kus seade asub, mõne minuti jooksul.

- Ärge lülitage sisse kahjustatud seadet. Kahtluse korral küsige nõu oma edasimüüjalt.

- Ühendage ja paigaldage seade vastavalt paigaldusjuhendile. Ühendamistingimused peavad vastama andmesildil olevatele andmetele.

- Teie maandussüsteem peab olema paigaldatud vastavalt kehtivatele eeskirjadele. Sellest sõltub seadme ohutus.

- Enne puhastamist ühendage seade vooluvõrgust lahti. Selleks tõmmake pistik välja, kuid ärge tõmmake kaablit.

Ohutusnõuanded ja juhised, kasutusvaldkonnad, toatemperatuuri kontrollimine.

• Elektriseadmete remonti tohivad teha ainult spetsialistid. Iga remont, mida teeb mittepädev isik, võib kasutajale põhjustada tõsiseid ohte.
• Tugevalt alkohoolsed joogid tuleb hoida hermeetiliselt suletuna ja vertikaalselt. Ärge hoidke seadmes plahvatusohtlikke aineid: plahvatusoht!
• Jälgige, et te ei kahjustaks külmutusahela osi, ärge kasutage teravaid esemeid (nuge). Kui külmutusaine peaks pritsima ja seega silma sattuma, võite end tõsiselt vigastada.
• Ärge katke kinni ventilatsiooniavasid.
• Ärge toetuge alusele, riiulitele, ustele jne.
• Jälgige, et lapsed ei mängiks seadmega.
• Kui seadmel on lukk, hoidke võtmeid lastele kättesaamatus kohas.

Kasutusvaldkonnad

See seade on ette nähtud toiduainete jahutamiseks ja külmutamiseks.

See on mõeldud koduseks kasutamiseks.

Ärikasutuse korral järgige vastava kaubanduse eeskirju.

Seade vastab külmutusseadmete õnnetuste vältimise eeskirjadele (VBG 20).

Külmutusahela tihedust on kontrollitud.

See seade vastab elektriseadmete ohutusnõuetele.

Kontrollige ümbritseva õhu temperatuuri

Seade on ette nähtud töötama ümbritseva õhu temperatuuril vahemikus +6°C kuni +32°C.

(ST-klassi seadmed, temperatuur vahemikus +6°C kuni +38°C, vt andmesilti).

Kui ümbritseva õhu temperatuur ületab +32°C (+38°C), võib sügavkülmiku sektsiooni temperatuur olla liiga kõrge.

Kui ümbritseva õhu temperatuur on alla +6°C, kaotab seade oma jahutusfunktsiooni.

Külmiku sektsiooni temperatuur on sama külm kui ümbritseva õhu temperatuur.

Alates 0°C võib külmiku sektsioon külmuda.

Tutvuge seadmega

Parema mõistmise huvides palun murdke lahti viimased leheküljed, kus on illustratsioonid.

Kuna kasutusjuhend kehtib mitme mudeli kohta, võib see mõnevõrra erineda teie seadmest.

Ülevaade

Joonis ①

1 Õhutusrest 2 Külmiku tagumine sein 3 Termostaat/sisemine valgustus 4/5 Riiul

* 4a Klaasplaat 6 Köögiviljasahtel * 6a Köögiviljasahtel (väike) 7 Alusraam (õhutusavadega) * 8 Pudeliriiul * 9 Või- ja juustukarp *10 Munahoidja *11 Sahtel *12 Pudeliriiul 13 Ukse tihend

A = Külmikuosa B = Hoiuruum

* = Ei ole kõigil mudelitel

Seadme paigaldamine

Asukoht

Seade tuleb paigaldada kuiva ja hästi ventileeritavasse kohta. Seda ei tohi jätta otsese päikesevalguse kätte ega soojusallika, näiteks pliidi või radiaatori lähedusse. Kui see on siiski vältimatu, kasutage sobivat isolatsiooniplaati või hoidke minimaalset kaugust:

3 cm elektripliidist, 30 cm õli- või söepliidist.

Vahetüki paigaldamine

(Ei ole kõigil mudelitel) Tähtis

Libistage seadmega kaasas olevad vahetükid külgseintele.

Seadme paigaldamine

Uste hingede ümberpööramine

Kui soovite uksepiirajat vahetada, toimige järgmiselt:

Keerake lahti põrandaliist 1 ja vahetage kate 2 teisele poole.

Keerake lahti alumine uksehing 3 ja eemaldage uks.

Eemaldage ülemine hinge tihvt 4 kaasasoleva kuuskantvõtmega ja paigaldage see teisele poole.

Eemaldage kork 5 ukse käepideme vastasküljelt noa abil.

Vahetage ukse käepide 6 teisele poole.

Suruge kork 5 või varukork 7 (seadme varuosade hulgas) vabadeks jäänud kruviaukudesse. Kinnitage seadme uks ülemise hinge tihvti külge, asetage alumine hinge tihvt uksele ja keerake see korpuse külge.

Keerake põrandaliist tagasi.

Seadme kinnitamine seinale

Kinnitage seade seina külge, et see ei saaks ettepoole kallutada.

Selleks asetage seade vastu seina ja loodige see reguleeritavate jalgade abil.

Asetage metallklamber 2 paremale või vasakule õhutusresti servale ja märkige kinnitusavade asukohad seinale.

Puurige augud ja lööge tüüblid 1 seina.

Asetage metallist kinnitusplaat 2 õhutusrestile ja kruvige see seina külge 3.

* Paigaldage kate 4.

Elektriline ühendus

Seade tuleb ühendada vahelduvvoolu 220 - 240 V/50 Hz võrku, pistikupessa, mis on paigaldatud vastavalt kehtivatele eeskirjadele ja kaitstud 10 A kaitsmega.

Ventilatsioon

Seadme tagant eralduv soe õhk peab saama vabalt väljuda. Seetõttu ei tohi mingil juhul ummistada õhu- ja ventilatsiooniavasid.

* = Ei ole kõigil mudelitel

Sisselülitamine, temperatuuri reguleerimine, väljalülitamine

Puhastage seadme sisemus enne esimest kasutuselevõttu (vt lõik "Puhastus").

Sisselülitamine

Pöörake termostaadi nuppu (joonis 2/3), et viia see asendist "●" välja. Seade hakkab jahutama, sisemine valgustus süttib, kui uks on avatud.

Märkus

Kui kompressor töötab, tekivad külmiku tagaseinale veepiisad või härmatis (joonis ①/2), kuid see on täiesti normaalne. Ei ole vaja härmatist maha kraapida ega veepiisku kuivatada; tagasein sulatab end automaatselt. Sulamisvesi kogutakse renni (joonis ⑨/A) ja suunatakse mootorisse, kus see aurustub.

Temperatuuri reguleerimine

Temperatuuri reguleeritakse pidevalt termostaadi abil (joonis 2/3).

«●» = Seadme ja sisemise valgustuse väljalülitamine. Alates asendist «1» töötab seade. Soovitame keskmist temperatuuri.

Seiskamine

• Keera termostaat (joonis 2/3) asendisse «●», mis lülitab välja jahutuse ja valgustuse.
• Kui seadet mõnda aega ei kasutata, ühenda pistik vooluvõrgust lahti, sulata seade üles ja puhasta see. Jäta seadme uks lahti.

Toiduainete hoiustamine

Sisemuse ümberkorraldamise võimalused

Külmiku riiuleid saab vastavalt soovile reguleerida (joonis 3 ja 4).

* Munakarpide plaate saab alla klappida, mis võimaldab hoiustada pudeleid, väikseid karpe jne (joonis 5). * Et pudelid ukse avamisel ja sulgemisel ümber ei kukuks, saab neid hoida tugede abil (joonis 6).

Puhastamiseks saab ukseriiulid välja võtta (joonis 6).

Mõned hoiustamissoovitused

• Lase toitudel ja jookidel enne külmikusse panemist jahtuda.
• Paki toidud kinni või kata need kinni.
• Ära lase plastosadel ja ukse tihendil kokku puutuda õli või rasvadega (need osad võivad muutuda poorseks).
• Ära kunagi hoia plahvatusohtlikke aineid.
• Kange alkoholi sisaldavad pudelid peavad olema hästi suletud ja hoiustatud püstiasendis.
• Külmiku kõige külmemad osad asuvad tagaseina ääres ja alumise riiuli kohal.

* = Ei ole kõigil mudelitel

Paigutamise näide

Joon. ①/A

Külmikuosa

Riiulitel (4) ülalt alla: kondiitritooted, valmistoidud, piimatooted, liha ja lihasaadused.

Köögiviljakastis (6): köögiviljad, salatid, puuviljad.

Pudeliriiulil (8): väikesed pudelid.

Ukse sektsioonis (9): või ja juust.

Munahoidjas (10): munad.

Ukse sektsioonis (11): väikesed pudelid, tuubid, karbid.

Pudeliriiulil (12): suured pudelid.

Joon. ①/B (KSK...)

Hoiuruum

Asetage klaasplaadile (5) ülalt alla: pikali pudelid, kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljasahtlisse (6) pange köögiviljad, salatid, puuviljad.

Puhastamine

Enne seadme puhastamist eemaldage alati pistik või kaitsme.

Puhastage külmikut võimalusel kord kuus.

Puhastusvesi ei tohi sattuda termostaati ega sisemisse valgustusse. Seadme täielikuks puhastamiseks, välja arvatud ukse tihend, piisab soojast veest ja vähesest nõudepesuvahendist.

Ärge kunagi kasutage abrasiivseid puhastusvahendeid, pesuaineid ega keemilisi lahusteid.

Pühkige ukse tihendit (joonis ①/13) ainult puhta veega ja kuivatage see hoolikalt.

Külmiku sees olevat renni (joonis 9/A) ja äravooluava (joonis 10/B) tuleb sagedamini puhastada, et sulavesi saaks vabalt ära voolata. Selleks kasutage vajadusel pulgakesi, et ava läbi torgata.

Aluse saab puhastamiseks eemaldada; selleks lükake õhutusresti kinnitusklambrid alla ja tõmmake alus samal ajal ettepoole.

Pärast puhastamist ühendage seade vooluvõrku ja lülitage see sisse.

Energiasääst

• Paigaldage seade kuiva ja hästi ventileeritavasse kohta, ilma otsese päikesevalguseta või soojusallika (radiaator jne) lähedusse.
• Laske toitudel enne külmikusse panemist täielikult jahtuda.
• Sulatage toiduained külmikus. Nende eralduv külm kasutatakse ära jahutamiseks.
• Avage ja sulgege seadme ust nii kiiresti kui võimalik.

Kuidas kõrvaldada väikseid rikkeid

Kui te ei suutnud riket ülaltoodud nõuannete abil kõrvaldada, pöörduge palun klienditeeninduse poole.

Sel juhul ärge tehke mingeid remonditöid ega puutuge kindlasti elektrilistesse osadesse.

Ärge avage ust asjatult, et vältida külma kadu.

Klienditeenindus

Andmeplaat

Palun teatage klienditeenindusele seadme mudel (joonis ⑪/21) ja tootenumber (joonis ⑪/22).

Need andmed leiate andmeplaadilt seadme all vasakul.

Jäätmekäitlus-, ohutus- ja hoiatusteave

Vanade seadmete utiliseerimine

Muutke vanad seadmed kohe kasutuskõlbmatuks. Eemaldage pistik vooluvõrgust ja lõigake ühendusjuhe läbi, eemaldage või lõhkuge lukud – nii väldite, et lapsed mängides seadmesse kinni jäävad.

Külmikud ja sügavkülmikud sisaldavad isolatsioonigaase ja külmutusaineid, mis vajavad nõuetekohast utiliseerimist. Need sisaldavad ka väärtuslikke materjale, mis tuleb suunata ringlussevõttu.

Seetõttu kasutage vana seadme utiliseerimiseks vastavat kohalikku jäätmekäitluskohta. Probleemide korral pöörduge palun kohaliku omavalitsuse või oma edasimüüja poole.

Jälgige, et teie külmiku torustik ei saaks kahjustada enne nõuetekohast ja keskkonnasõbralikku utiliseerimist.

Uue seadme pakkematerjali utiliseerimine

Kõik uue seadme pakkematerjalid võib ohutult utiliseerida.

Pappi saab purustada ja suunata vanapaberisse. Kiled on polüetüleenist ja täiteosad on polüstüreenist, mis ei sisalda klooritud süsivesinikke. Need väärtuslikud materjalid saab taaskasutada, kui need viia vastavasse kogumispunkti. Kohalik omavalitsus annab tavaliselt sellise kogumispunkti aadressi.

Meie panus keskkonnakaitseks – me kasutame taaskasutatud paberit.

Ohutusjuhised ja hoiatused

Enne seadme kasutuselevõttu lugege hoolikalt kasutus- ja paigaldusjuhendit, et teada, kuidas seadet paigaldada, kasutada ja hooldada.

Hoidke kasutus- ja paigaldusjuhendit hoolikalt alles, vajadusel ka edaspidiseks ostjaks.

Tootja ei vastuta, kui alltoodud juhiseid ei järgita:

- See seade ei ole keskkonnale kahjulik, kuna see sisaldab jahutusahelas isobutaani (R 600a), mis on looduslik gaas, mis on keskkonnasõbralik, kuid tuleohtlik. Seadme transportimisel ja paigaldamisel olge ettevaatlik, et jahutusahela ükski osa ei saaks kahjustada. Kahjustuste korral vältige tuld ja süttimisallikaid ning ventileerige ruumi mitu minutit.

- Ärge käivitage seadet, kui see on kahjustatud. Kahtluse korral pöörduge tarnija poole.

- Ühendage ja paigaldage seade vastavalt paigaldusjuhendile. Elektriühendus peab vastama andmeplaadil olevatele andmetele.

- Seadme elektriohutus on tagatud ainult siis, kui kodu elektripaigaldise maandussüsteem on tehtud vastavalt eeskirjadele.

Ohutusjuhised ja hoiatused, eeskirjad, järgige ümbritseva õhu temperatuuri

- Rikke korral, hoolduse ja puhastuse ajal ühendage seade vooluvõrgust lahti. Tõmmake pistik välja või keerake kaitse välja. Tõmmake pistikust, mitte juhtmest.

- Kodumasinate remonti tohivad teha ainult spetsialistid. Oskamatult tehtud remont võib kasutajale olla väga ohtlik.

- Hoida väga alkohoolseid jooke ainult hermeetiliselt suletuna ja püstiasendis; lisaks ärge hoidke seadmes plahvatusohtlikke aineid – plahvatusoht!

- Ärge kahjustage külmutusringi osi, nt torgates aurusti külmakanaleid teravate esemetega, painutades jäikaid torusid, kraapides pinnakihte jne. Pihustatav külmutusaine võib põhjustada silmavigastusi.

- Ärge katke ega blokeerige seadme ventilatsiooni- ja õhutusavasid.

- Ärge kasutage seadme alust, sahtleid, uksi jne astme või toena.

- Ärge laske lastel seadmega mängida. Lastel ei tohi mingil juhul istuda nt sahtlitel ega rippuda seadme uksel.

- Lukustatava seadme korral hoidke võtit lastele kättesaamatus kohas.

Sätted

Seadet saab kasutada toidu jahutamiseks.

See on mõeldud koduseks kasutamiseks.

Ärikasutuse korral tuleb järgida kehtivaid eeskirju.

See vastab külmutusseadmete õnnetuste ennetamise normidele (VBG 20).

On kontrollitud, et külma ringlus on hermeetiliselt tihe.

Külmik on ehitatud vastavalt kehtivatele elektriseadmete normidele.

Järgige ümbritseva õhu temperatuuri

Seade sobib ümbritseva õhu temperatuurile vahemikus +6°C kuni +32°C (mudel ST +6°C kuni +38°C, vt andmesilti).

Temperatuuril üle +32°C (+38°C) võib külmikukamber ülekuumenemise tõttu liiga soojaks minna.

Kui ümbritsev temperatuur langeb alla +6°C, lõpetab seadme jahutusfunktsiooni töö.

Külmikukamber saavutab ümbritseva õhu temperatuuri.

Alates 0°C-st on külmikukambris külmumisoht.

①

Tutvume külmikuga

Enne lugemise jätkamist palume välja tõmmata selle juhendi lõpus olev illustreeritud leht. Kasutusjuhised kehtivad mitmele mudelile; seetõttu võivad illustratsioonid olla täiesti sarnased Teie toote omadustega.

Täisvaade

Joonis 1

1 Õhutusrest 2 Külmiku tagumine paneel 3 Termostaadi ja valgustuse lüliti asukoht 4/5 Riiul * 4a Klaasist vahesein - riiul 6 Suur köögiviljakorv * 6a Väike köögiviljakorv 7 Alus ventilatsiooniavadega * 8 Pudeliriiul * 9 Või- ja juustukarp * 10 Munahoidja * 11 Rõdukest * 12 Pudeliriiul 13 Ukse tihend

A = Külmikuosa B = Keldriosa

* = Mõnel mudelil puudub

Paigaldamine

Kuhu paigaldada

Sobiv koht on kuiv ja hästi ventileeritav ruum. Veenduge, et külmik ei oleks otsese päikesevalguse käes ega paigaldatud soojusallikate (nt pliit, radiaator, küttekeha jne) lähedusse. Kui seda ei saa vältida, kasutage seadme kaitsmiseks sobivat isolatsiooniplaati ja järgige järgmisi kaugusi külmiku ja soojusallikate vahel.

Elektripliidid vähemalt 3 cm. Küttekehad, ahjud jne vähemalt 30 cm.

Külmiku tasandamine

Seade peab seisma püstiselt tasasel pinnal. Kui põrand on ebatasane, saab toodet tasandada esijalgade abil, mis asuvad allosas sokli taga.

Paigaldage seinadistantsid (Mõnel mudelil puuduvad) Oluline

Suruge kaasasolevad seinadistantsid vastu külgseinu.

Paigaldamine

Ukse vastupidiku vahetamine

Kui soovite ukse vastupidikut vahetada, toimige järgmiselt:

Keerake sokkel 1 lahti ja pöörake kate 2 ümber.

Keerake alumine uksehoidja 3 lahti ja eemaldage uks.

Keerake ülemine laagripolt 4 lahti kaasasoleva kuuskantvõtmega ja pöörake see ümber.

Tõstke noaga kork 5 üles ukse käepideme vastasküljel.

Pöörake käepide 6 ümber.

Sisestage polt 5 või kaasasolev varupolt 7 vabade keermestatud aukudesse. Kinnitage uks ülemise laagri külge, paigaldage alumine laager uksele ja keerake see kappi.

Keerake sokkel tagasi kinni.

Ümberkukkumiskaitse kinnitamine

See võimaldab kinnitada külmiku seinale vastavate klambritega, et vältida võimalikku ümberkukkumist külmiku ebanormaalse koormuse korral.

Protseduuri järjekord:

Kinnitage klambrid külmiku külge vastavate kruvidega, seejärel viige külmik seina lähedale ja märkige kinnituskoht.

Kinnitage külmik seina külge sobivate tüüblite ja/või kruvidega.

Elektriühendus

Ühendage külmik korralikku 220/240 V ja 50 Hz sagedusega pistikupessa. Kasutage sobivat pistikupesa, mis on kaitstud 13A kaitsmega.

Õhutus

Veenduge, et külmiku tagumise osa jahutamiseks oleks tagatud õhutus, sest see osa kuumeneb paratamatult. Vastasel juhul peab kompressor töötama rohkem ja ebanormaalselt, mille tulemuseks on elektrienergia tarbimise suurenemine. Pidage meeles, et õhutusresti ja ventilatsioonialust ei tohi kunagi katta ega ummistada!

①

Sisselülitamine ja temperatuuri reguleerimine

Puhastage seadme sisemus põhjalikult enne esmakordset kasutamist (vt puhastamine).

Sisselülitamine

Liigutage temperatuuri valija (joonis 2/3) asendist «●». Jahutusprotsess algab ja sisemine lamp süttib. See süttib iga kord, kui uks avatakse;

Märkus: võite märgata teatud härmatise või veepiiskade teket tagumisel siseseinal, kui külmik töötab (joonis ①/2). See ei ole põhjust muretsemiseks, kuna külmik on tsüklilise sulatamisega ja sulatamise ajal tekkivad veepiisad kogutakse kokku ja juhitakse vastavasse äravooluavasse, et need viia külmikust välja (joonis ⑧/A).

Hoiatus: hoidke äravooluava vaba võimalikest takistustest.

Temperatuuri reguleerimine

Temperatuuri saab reguleerida termostaadi nupuga joonis 2/3.

Pidage meeles: «●» on väljalülitatud asend, 1/2/... suurendab jahutusefekti, st suurem number tähendab madalamat temperatuuri.

Soovitame keskmist reguleerimist.

Väljalülitamine

- Külmiku väljalülitamiseks keerake termostaadi nupp asendisse «●»; kompressor ja sisemine lamp lülitatakse välja.

- Kui kavatsete külmikut pikemat aega mitte kasutada, tõmmake pistik pistikupesast välja, peske ja kuivatage sisemus ning jätke uks praokile.

Toiduainete paigutamine

Sisemise varustuse muutmine

Külmiku sektsiooni riiuleid saab ümber paigutada (joonis ③ ja ④).

* Munahoidjaid saab üles painutada; see hõlbustab väikeste esemete, nagu tuubid ja konservid, paigutamist (joonis 5).

* Et pudelid seadme ukse avamisel ja sulgemisel välja kukuksid, saab neid kinnitada pudelihoidjaga (joonis 6).

Riiulid saab puhastamiseks seadmest välja võtta (joonis ⑥).

Palun järgige järgmisi nõuandeid toiduainete paigutamisel.

Enne külmikusse panemist lase kuumadel toitudel ja jookidel jahtuda. - Mähi või kata toit enne külmikusse panekut hästi. - Õlid ja rasvad ei tohi kokku puutuda külmiku plastosadega ega ukse tihenditega (need materjalid muutuvad õlidega kokkupuutel poorseks). - Ära hoia külmikus plahvatusohtlikke aineid. Hoia väga kanget alkoholi õhukindlates pudelites ja püstiasendis. - Külmikuosas on kõige külmemad kohad tagapaneeli juures ja kõige alumise plaadi kohal.

* = mõnel mudelil puudub

Paigutuse näide

Joon. ①/A

Külmikuosa

Restidel (4) ülalt alla: maiustused, valmistoidud, piimatooted, liha, vorstitooted ja viilutatud toidud.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

Pudeliriiulil (8): väikesed pudelid.

Ukse riiulitel (9): või ja juust.

Munahoidjal (10): munad.

Anumates (11): väikesed pudelid, tuubid ja konservid.

Pudeliriiulil (12): suured pudelid.

Joon. ①/B (KSK...)

Keldriosa

Klaasist eraldajal (5) ülalt alla: joogid (horisontaalselt), kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljakorvis (6) on köögiviljad, salat, puuviljad.

①

Puhastamine

Enne mis tahes puhastus- või hooldustoimingut ühendage külmik elektrivõrgust lahti.

Külmikut tuleb puhastada vähemalt 1 kord kuus.

Ärge laske vett sattuda termostaati ega sisemise valgustuse lambipesasse.

Kasutage sooja vett kerge desinfektsioonivahendiga ja peske kogu külmik, välja arvatud ukse tihendid. Ärge kasutage happeid, keemilisi lahusteid ega abrasiivseid puhastusvahendeid. Puhastage tihendid (joon. ①/13) veega ja kuivatage hoolikalt.

Kanal (joon. ⑨/A) ja äravooluava (⑩/B) tuleb sageli puhastada, et vesi saaks takistusteta välja voolata. Puhastage äravooluava hambaorku või sarnase vahendiga. Drenaaži puhtuse kontrollimiseks valage kanalisse veidi vett ja veenduge, et see kõik välja voolab.

Kui soovite välispindu poleerimisvahendiga puhastada, veenduge, et uks on suletud, et mitte määrida tihendeid ega sisemisi plastosi puhastusvahendiga.

Pärast puhastamist ühendage pistik ja keerake termostaadi nuppu.

Elektrienergia säästmine

• Paigaldage külmik jahedasse ja hästi ventileeritavasse ruumi, mitte otsese päikesevalguse kätte ja hoidke seda eemal soojusallikatest (radiaatorid, pliidid jne). ● Laske kuumadel toitudel ja jookidel enne külmikusse panemist jahtuda.
• Külmikusse toitu pannes või sealt võttes vältige ukse liiga kaua lahti hoidmist.

Väikesed probleemid, mida saate ise lahendada

Enne hooldustehniku kutsumist kontrollige järgmisi punkte ja vaadake, kas saate probleemi ise lahendada. Kui kutsute hooldusteenuse lihtsalt kontrollimiseks ja see ei leia külmikus tegelikku riket, peate tasuma kogu teenuse kulud, isegi kui garantiiaeg pole lõppenud.

Problema	Possibili cause
Rumori insoliti	- il frigorifero potrebbe essere installato non in piano.- parte del lato posteriore del frigorifero non è libera e urta contro il muro.In questo caso allontanare con cura la parte che tocca.
La luce interna non funziona	- il termostato (fig. 10/3) è in posizione «●».- la lampadina è guasta. Togliere la spina e sostituirla (max. 15 W, 220 V, base E14).- l'interruttore luce è bloccato (fig 10/20).Tentare di sbloccarlo, altrimenti chiamare il tecnico.
Il frigo non raffredda	- la porta viene aperta troppo spesso.- la griglia di areazione o lo zoccolo di ventilazione sono ostruiti.- oggetti sono caduti tra frigorifero e muro.
Il compressore non funziona	- la spina non è ben inserita.- l'interruttore generale è disinserito.- il termostato .(fig. 10/3) è in posizione «●».

①

Väikesed probleemid, mida saate ise lahendada

Kui te ei suutnud probleemi lahendada eelnevalt antud soovitustega, helistage klienditeenindusse.

Eelkõige vältige sekkumist elektrilistesse osadesse.

Ärge avage ust rohkem kui vajalik, et vältida külmiku sisemuse kiiret soojenemist.

Klienditeenindus

Andmesilt

Helistades tehnikule, teatage viisakalt järgmised numbrid:

Mudel (joonis 10/21)

ja FD Tootmiskuupäev (joonis ①/22).

Need andmed on külmiku alumisel vasakul küljel.

Vana seadme utiliseerimine, ohutusnõuded ja hoiatused

Vana seadme utiliseerimine

Kasutuselt kõrvaldatud seadmed muutke kohe kasutuskõlbmatuks, st tõmmake pistik pistikupesast välja, lõigake ühenduskaabel läbi ja eemaldage või muutke kasutuskõlbmatuks isesulguv lukk või riivlukk. Sellega väldite, et lapsed mängides seadmesse end lukustavad ja satuvad eluohtlikku olukorda. Külm- ja sügavkülmikud sisaldavad isolatsioonigaase ja külmutusagenseid, mis tuleb hoolikalt utiliseerida. Lisaks sisaldavad need seadmed väärtuslikke tooraineid, mida saab pärast töötlemist uuesti kasutada. Seetõttu küsige vana seadme äraviskamisel nõu kohalikult jäätmekäitlusettevõttelt või oma edasimüüjalt. Silmas pidades tõhusat ja keskkonnasõbralikku utiliseerimist, ei tohi külmutusmasina torustikke enne transporti kahjustada.

Uue seadme pakendi utiliseerimine

U kunt het verpakkingsmateriaal van uw nieuwe apparaat zonder problemen wegdoen.

Het karton kunt u in stukken snijden en in de papierbak doen. Het foliemateriaal is van polyetheen (PE) en het opvulmateriaal van polystyreen (PS) zonder CFK's. Als u deze waardevolle stoffen bij een daarvoor bestemd inzamelpunt afgeeft, kunnen ze na bewerking opnieuw gebruikt worden (kringloop).

Onze bijdrage aan het beschermen van het milieu: wij maken gebruik van kringlooppapier.

Het dichtstbijzijnde adres van een dergelijk inzamelpunt, zowel voor verpakkingen als voor apparaten, kunt u aanvragen bij de gemeente.

Veiligheidsvoorschriften en waarschuwingen

Lees voordat u het apparaat in gebruik neemt het bijgesloten drukwerk nauwkeurig door. U vindt daarin belangrijke aanwijzingen voor het installeren, het gebruik en het onderhoud van het apparaat.

Bewaar het drukwerk zorgvuldig voor een eventuele latere bezitter van het apparaat.

De fabrikant aanvaardt geen aansprakelijkheid als de volgende aanwijzingen niet in acht worden genomen:

- Dit apparaat is uitermate vriendelijk voor het milieu: het koelcircuit bevat isobutaan (R 600 a), een natuurlijk gas dat in hoge mate milieuvriendelijk is, maar wel brandbaar. Tijdens het transport en bij het opstellen van het apparaat erop letten dat de onderdelen van het koelcircuit niet beschadigd worden. Bij een eventuele beschadiging open vuur of andere ontstekingsbronnen vermijden. De ruimte waarin het apparaat is opgesteld, enkele minuten luchten.

- Een (bijv. tijdens het transport) beschadigd apparaat niet installeren. In twijfelgevallen eerst contact opnemen met de Servicedienst of de leverancier.

- Het apparaat uitsluitend volgens het installatievoorschrift plaatsen en aansluiten. De elektrische aansluitvoorwaarden en gegevens moeten met de gegevens op het typeplaatje overeenkomen.

Veiligheidsvoorschriften en waarschuwingen, bepalingen, let op de omgevingstemperatuur

- De elektrische veiligheid van het apparaat wordt alleen dan gegarandeerd als het aardingssysteem van de huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd.

- In geval van een storing, bij onderhoudswerkzaamheden en voor het schoonmaken de stekker uit het stopcontact trekken resp. de zekering in de meterkast uitschakelen of losdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel.

- Reparaties aan elektrische apparaten mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen gevaar voor de gebruiker opleveren.

- Hoida alati kõrge alkoholisisaldusega joogid hästi suletuna ja püstiasendis. Ärge hoidke seadmes plahvatusohtlikke aineid – plahvatusoht!

- Veenduge, et külmutusahela osad ei saaks kahjustada, näiteks torkates terava esemega aurusti külmutustorudesse, painutades torusid, kriimustades pinnakihti jne. Väljapritsv külmutusaine võib põhjustada silmavigastusi.

- Õhu sisse- ja väljalaskeavasid ei tohi kunagi katta.

- Ärge kasutage soklit, väljatõmmatavaid korve, uksi jms astme või toena.

- Ärge laske lastel seadmega mängida. Nad ei tohi mingil juhul istuda väljatõmmatavatel korvidel ega rippuda uksel.

- Kui seadmel on lukk, hoidke võtit lastele kättesaamatus kohas.

Määrused

Seade on ette nähtud toiduainete jahutamiseks.

See on ette nähtud koduseks kasutamiseks.

Äriotstarbel kasutamisel tuleb järgida kehtivaid eeskirju.

Seade vastab õnnetuste vältimiseks külmutus- ja sügavkülmutusseadmete eeskirjadele (VBG 20).

Külmutusahel on tiheduse osas kontrollitud.

See seade vastab elektriseadmete ohutusnõuetele.

Pöörake tähelepanu ümbritsevale temperatuurile

Seade sobib kasutamiseks ruumis, mille temperatuur on +6 °C kuni +32 °C (ST-versiooni puhul +6 °C kuni +38 °C, vt andmesilti).

Bij omgevingstemperaturen van meer dan +32°C (+38°C) kan het in de koelruimte te warm worden.

Als de temperatuur in de ruimte waar het apparaat staat opgesteld lager is dan +6°C, eindigt de koelfunctie van het apparaat.

De koelruimte krijgt dezelfde temperatuur als de temperatuur in de ruimte waar het apparaat staat opgesteld.

Vanaf 0°C kunnen de levensmiddelen in de koelruimte bevriezen.

Kennismaking met het apparaat

S. v. p. vóór het lezen de laatste bladzijden met afbeeldingen openvouwen.

Deze gebruiksaanwijzing is op meer dan één type van toepassing.

Kleine afwijkingen in de afbeeldingen zijn daardoor niet uitgesloten.

Overzicht

Afb. 1

1 Ventilatierooster 2 Achterwand van de koelruimte (koelplaat) 3 Temperatuurregelknop/verlichting 4/5 Draagplaat * 4a Glasplaat 6 Groentelade * 6a Groentelade (klein) 7 Plint met ventilatierooster * 8 Flessenrek * 9 Boter- en kaasvak *10 Eierrekje *11 Voorraadrek *12 Flessenrek 13 Deurafdichting

A = Koelruimte

B = Kelderruimte

* = niet in alle modellen

Plaatsing van het apparaat

Õige asukoht

Iga kuiv, hästi ventileeritav ruum sobib. Kappi ei tohi paigutada päikese kätte ega pliidi, radiaatori või muu soojusallika kõrvale. Kui paigutamine soojusallika kõrvale on vältimatu, kasutage soojust isoleerivat plaati või järgige järgmisi minimaalseid kauguseid:

elektripliitide kõrval 3 cm. keskküttepaigaldiste (õli või kivisüsi) kõrval 30 cm.

Reguleerimine

Seade peab olema loodis.

Põranda ebatasasusi saab tasandada esikülje reguleeritavate jalgadega.

Seinakauguse hoidikud

(ei ole kõigil mudelitel)

kinnitada, libistades need külgseintele.

Seadme paigaldamine

Ukse hingamissuuna vahetamine

Kui soovite ukse avanemissuunda vahetada, toimige järgmiselt:

Keerake põrandaliist 1 lahti ja asetage kate 2 teisele küljele.

Keerake alumine uksehing 3 lahti ja võtke uks välja.

Keerake ülemine hinge polt 4 lahti kuuskantvõtmega ja kinnitage see vastasküljele.

Eemalda 5 katikud kahe noaga välja kangutades.

Kinnita käepide 6 ukse vastasküljele.

Suru katikud 5 või kaasasolevad varukatikud 7 vabanenud aukudesse.

Aseta uks ülemise hinge poldi külge, kinnita alumine hinge ukse külge ja kruvi seadme külge.

Kruvi sokkel tagasi kinni.

Kaitse ümberkukkumise eest

Paigaldus

Seade tuleb kinnitada seina külge, et vältida selle ettepoole kaldumist.

Lükka seade vastu seina ja tasakaalusta reguleeritavate jalgadega.

Aseta kinnitusklamber 2 vasakule või paremale ventilatsioonirestile ja märgi klammeri kinnitusava asukoht seinale.

Puurige auk ja suruge tüübel 1 sisse.

Asetage kinnitusklamber 2 uuesti ventilatsioonirestile ja kruvige see seina külge 3.

* Lükake kate 4 peale.

Elektriühendus

Ühendage seade ainult vastavalt eeskirjadele paigaldatud maandatud pistikupessa, mille kaitse on 10 amprit, 220-240 volti / 50 Hz vahelduvvoolu jaoks.

Ventilatsioon

Seadme tagaküljelt väljuv soe õhk peab saama takistamatult eemalduda. Vastasel juhul peab jahutusseade rohkem tööd tegema, mis suurendab energiatarbimist.

Ventilatsiooniavasid ei tohi mingil juhul kinni katta.

* = mitte kõikidel mudelitel

Sisselülitamine, temperatuuri valimine, väljalülitamine

Enne kapi esmakordset kasutuselevõttu puhastage siseosa. (Vt „Puhastamine“).

Sisselülitamine

Keerake temperatuuri reguleerimisnupp (joonis 2/3) „●“ asendist välja. Seade hakkab jahutama, sisevalgustus põleb avatud ukse korral.

Tähelepanu

Kui jahutusseade töötab, tekivad jahutusruumi tagaseinale veepiisad või õhuke härmatisekiht (joonis ①/2). See on normaalne. Härmatise mahakraapimine või veepiiskade ärapühkimine on tarbetu. Tagasein sulab automaatselt. Sulavesi koguneb äravoolurennile (joonis ②/A) ja juhitakse jahutusseadmesse, kus see aurustub.

Temperatuuri valimine

Temperatuuri saab sujuvalt reguleerida temperatuuri reguleerimisnupuga (joonis 3/3).

„●“ = jahutus ja valgustus on välja lülitatud. Alates „1“ suureneb jahutus.

Soovitame keskmist asendit.

Väljalülitamine

• Keerake temperatuurinupp (joonis Ⓚ/3) asendisse „●”. Jahutus ja valgustus on nüüd välja lülitatud.
• Kui seadet pikemat aega ei kasutata: tõmmake pistik pistikupesast välja, laske seadmel sulatada ja puhastage see. Jätke seadme uks lahti.

Toiduainete paigutamine

Sisemuse jaotuse muutmine

Külmutusruumi riiulid on kõrguselt reguleeritavad: tõmmake riiul ettepoole, laske veidi alla ja võtke välja. Lükake soovitud kõrgusele sisse (joonis ③ ja ④).

* Munarestid eesmistel hoiukastidel saab kokku panna, nii et tekib ruumi tuubidele, purkidele jne (joonis 5). * Pudelihoidik hoiab ära pudelite ümberkukkumise ukse avamisel ja sulgemisel (joonis 6).

Uksel olevad restid ja hoiukastid saab puhastamiseks välja võtta (joonis 8).

Tähelepanu paigutamisel

● Laske soojad toidud ja joogid enne külmikusse panemist jahtuda. - Hoidke toiduaineid eelistatavalt pakendatuna või hästi kaetuna. - Jälgige, et õli ja rasv ei puutuks kokku plastosade ega ukse tihendiga (need võivad muutuda poorseks). - Ärge hoidke külmikus plahvatusohtlikke aineid. - Hoidke kõrge alkoholisisaldusega joogid püsti ja hästi suletuna. - Kõige külmemad kohad külmutusruumis on tagaseina juures ja alumise riiuli kohal.

* = mitte kõigil mudelitel

Näide paigutamisest

Joonis 1/A

Külmutusruum

Kandepinnal (4) ülalt alla: leib ja saiakesed, valmistoidud, piimatooted, liha ja vorst.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

Riiulis (8): väikesed pudelid.

Ukses olevates lahtrites (9): või ja juust.

Munaletid (10): munad.

Varuriiul (11): väikesed pudelid, tuubid, purgid.

Pudeliriiul (12): suured pudelid.

Joonis ①/B (KSK...)

Keldriruum

Klaasplaadil (5) ülalt alla: joogid lamavas asendis, kartulid, sibulad, köögiviljad, konservid jms.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

Puhastamine

Enne puhastamist tõmmake alati pistik pistikupesast välja või keerake kaitse lahti.

Puhastage külmutusruumi üks kord kuus.

Puhastusvesi ei tohi sattuda temperatuuri regulaatorisse ega valgustusse. Kogu seadet saab puhastada leige veega, millele on lisatud veidi nõudepesuvahendit, välja arvatud ukse tihend. Ärge kasutage liiva- ega happelisi aineid ega keemilisi lahusteid. Ukse tihend (joonis 1/13) pühkige puhta veega ja kuivatage põhjalikult.

Puhastage regulaarselt äravoolurenn (joonis ⑨/A) ja äravoolutoru (joonis ⑨/B), et sulavesi saaks kergesti ära voolata. Avad torgake pulgaga läbi. Jälgige, et puhastusvesi ei pääseks äravoolutoru kaudu aurustumisnõusse.

Pärast puhastamist ühendage seade uuesti vooluvõrku ja lülitage sisse.

Näpunäiteid energia säästmiseks

• Asetage seade jahedasse, hästi ventileeritavasse ruumi. Ärge asetage seda päikese kätte ega soojusallika (radiaatori jne) lähedusse. ● Pange kuumad toidud külmkappi alles pärast jahtumist.
• Laske külmutatud toodetel külmkapis üles sulada. Nii kasutate külmutatud toodete külma toiduainete jahutamiseks külmiku ruumis.
• Hoidke ust sisse- ja väljalaadimisel võimalikult lühikest aega lahti.

Väikeste rikete kõrvaldamine ise

Enne klienditeeninduse poole pöördumist kontrollige järgmiste punktide abil, kas saate rikke ise kõrvaldada.

Ka garantiiaja jooksul peate maksma kogu monteerija külastuse kulud, isegi kui tegemist on ainult nõuandega.

Storingen	Eventuele oorzaken
Abnormale geluiden:	- Het apparaat staat niet waterpas of een vreemd voorwerp is in de omgeving van de koelmachine beklemd geraakt.- Een onderdeeltje aan de achterwand kan niet vrij trillen en raakt het apparaat of de muur. Buig dit deeltje voorzichtig opzij.
Binnenverlichting functioneert niet:	- De temperatuurregelknop (afb. 10/3) staat op „●”.- Het lampje is kapot. Stekker uit stopcontact trekken, lampje (max. 15 W, 220 V, fitting E14) vervangen.- Lichtschakelaar (afb. 10/20) klemt. Probeer of er beweging in zit. Zo niet, schakel dan de klantenservice in.
Vermindering van de koelcapaciteit:	- De deur werd te vaak geopend.- De ventilatieroosters zijn afgedekt.- Een vreemd voorwerp is tussen de koelmachine en de muur beklemd geraakt.
Geen koelcapaciteit:	- Stekker zit los in het stopcontact.- De zekering is doorgeslagen.- Temperatuurregelknop (afb. 10/3) staat op „●”.

Väikeste rikete kõrvaldamine ise

Kui riket ei saa ülalnimetatud punktide abil kõrvaldada, pöörduge klienditeenindusse.

Ärge tehke ise muid remonditöid kui ülalnimetatud, eriti mitte seadme elektriliste osade kallal.

Ärge avage ust tarbetult, et vältida külma kadu.

Klienditeenindus

Andmeplaat

Kui pöördute klienditeenindusse, esitage seadme E-number (joonis 11/21) ja FD-number (joonis 11/22).

Need andmed leiate andmeplaadilt seadme vasakus alanurgas.

Nõuanded vanade külmikute/sügavkülmikute utiliseerimiseks, ohutusjuhised ja hoiatused

Vanade külmikute/sügavkülmikute utiliseerimine

Vanemate külmikute ja sügavkülmikute mudelid on sageli varustatud lukuga, mida ei saa seestpoolt avada. Kui selline seade tuleb ära visata või hoiule panna, tuleb kas lukk hävitada või uks eemaldada. Nii saab vältida, et mängivad lapsed end seadmesse lukustavad ja oma elu ohustavad. Kui seade tuleb ka utiliseerida, tuleb pärast pistiku seinakontaktist väljatõmbamist ja seadme väljatõstmist ära lõigata ka ühendusjuhe nii seadme lähedalt kui võimalik.

Keskkonnaalased nõuanded

Külmutusahel ja isolatsioon külmikus/sügavkülmikus sisaldavad freoongaase. See freoon võib vabanemisel kahjustada atmosfääri osoonikihti. Seetõttu küsige oma kohalikult omavalitsuselt, kuhu saab vana külmiku/sügavkülmiku utiliseerimiseks viia. Jälgige, et torustikku ei kahjustataks enne, kui seade antakse üle asjatundlikule ja keskkonnasõbralikule käitlejale.

Pakendimaterjal

Kogu teie uue seadme pakendimaterjal saab taaskasutada keskkonnasõbralikul viisil.

Pappkast koosneb 80–90% ulatuses vanapaberist. Võtke pappkast lahti ja viige see paberikogumispunkti.

Puiduosad ei ole keemiliselt töödeldud. Plast on polüetüleen (PE) ja freoonivaba lööke neelav materjal on vahtpolüstüreen (PS). Need materjalid on pärast töötlemist taaskasutatavad.

Meie panus paremasse keskkonda – kasutame vanapaberit

Küsige oma kohalikult omavalitsuselt või jäätmekäitlusettevõttelt, kuhu saab viia pakendeid ja vanu tooteid, mis tuleb utiliseerida, et need käideldaks parimal ja keskkonnasõbralikumal viisil.

Ohutusjuhised ja hoiatused

Lugege hoolikalt läbi kasutus- ja paigaldusjuhendid, sealhulgas juhised, nõuanded ja hoiatused, enne seadme paigaldamist ja kasutuselevõttu. Nii saate olulist teavet seadme paigaldamise, kasutamise ja hooldamise kohta. Järgige ka kohalikke eeskirju (ehitusnormid, üürileandja, kindlustusfirma jne eeskirjad).

Hoidke kasutus- ja paigaldusjuhend alles, et ka järgmine omanik saaks kogu teabe kätte.

Kui alltoodud nõuandeid ei järgita, ei saa tootjat vastutusele võtta:

- See kapp on keskkonnasõbralik, kuna külmahel sisaldab isobutaani (R 600 a), mis on keskkonnasõbralik, kuid tuleohtlik looduslik gaas. Veenduge, et külmahel ei saaks kahjustada kapi transportimisel ja paigaldamisel. Kahjustuste korral vältige lahtist tuld ja erinevaid süütajaid ning ventileerige ruumi, kus kapp asub, mõne minuti jooksul.

- Kõik, kes kasutavad kappi, peavad olema sellega ja ohutusjuhistega hästi kursis.

- Ärge kasutage kahjustatud kappi. Kui kahtlete, võtke ühendust edasimüüjaga.

- Ühendamine ja paigaldamine peab toimuma vastavalt paigaldusjuhendile. Kapi ühendamiseks peab seinakontakti pinge ja vool vastama andmesildil olevatele andmetele.

Ohutusjuhised ja hoiatused, eeskirjad, ümbritsev temperatuur

- Kapi elektriohutus on tagatud ainult siis, kui pistikupesa on maandatud vastavalt eeskirjadele. Rikkevoolukaitset ei soovitata kasutada külmikute/sügavkülmikute puhul.

- Puhastamisel ja rikke korral tõmmake pistik alati seinakontaktist välja või keerake kaitse lahti. Tõmmake pistikust, mitte kunagi ühendusjuhtmest.

- Hooldust ja remonti tohivad teha ainult tarnija poolt heaks kiidetud teenindusettevõtted. Kasutage ainult selliste ettevõtete tarnitud varuosi.

- Turul on külmikute alusplaadid, mida soovitame. See tagab, et näiteks puhastusvesi liigub ettepoole ega kahjusta põrandat.

- Kõik paigaldustööd ja sekkumised kappi, nt ühendusjuhtme pikendamine, peab tegema pädev spetsialist. Remont, mida ei ole tehtud asjatundlikult, võib halvendada kapi tööd ja kujutada kasutajale suurt ohtu.

- Ärge kunagi hoidke külmikus või sügavkülmikus plahvatusohtlikke gaase ja vedelikke. Need võivad plahvatada ning kahjustada inimesi ja vara.

- Kange alkoholi pudeleid tuleks hoida püsti ja hästi suletuna.

- Veenduge, et te ei kahjustaks külmahela osi, torgates kondensaatori jahutuskanaleid terava esemega, painutades torusid, kraapides maha pinnakihti jne. Välja pritsiv külmaaine võib põhjustada silmavigastusi.

- Veenduge, et ühendusjuhe ei jääks kapi paigaldamisel või teisaldamisel muljumise ohtu.

- Väljaulatuvad metallosad tagaküljel ja servad kapi taga ja all võivad olla teravad. Olge kapi teisaldamisel ettevaatlik. Kasutage kindaid.

• Kui otsakaitse on kaasas, tuleb see alati paigaldada.
• Ärge katke kinni ventilatsiooniavasid!
• Ärge kunagi toetuge uksele ega kasutage soklit ega väljatõmmatavaid sahtleid astmeredelina.
• Ärge laske lastel kapiga mängida ega juhtseadmeid puutuda. Veenduge, et lapsed ei istuks mingil juhul väljatõmmatavatesse sahtlitesse ega rippuks ustel.
• Hoidke lukustatud kappide võtmeid lastele kättesaamatus kohas.

Eeskirjad

See külmik-/sügavkülmik on mõeldud ainult toiduainete hoidmiseks tavalises majapidamises. Muul otstarbel kasutamisel võib tekkida oht inimeste tervisele ja varale.

Kapi külmutussüsteemi on kontrollitud ja see vastab kohaldatavatele ohutusnõuetele.

Ümbritsev temperatuur

Külmiku tavaline ümbritsev toatemperatuur on +6 °C kuni +32 °C ja eritingimustel ka +6 °C kuni +38 °C (vt andmesilti).

Nende väärtuste ületamisel võib külmikus olla liiga soe.

Kui ümbritsev toatemperatuur langeb alla +6 °C, peatub külmutusfunktsioon (võib juhtuda ka varem).

Külmiku sisetemperatuur muutub samaks kui ümbritsev toatemperatuur.

Kui temperatuur langeb alla 0 °C, on oht külma tekkimiseks ja külmik võib kahjustuda.

Ülevaatepilt

Käesoleva kasutusjuhendi lõpus on pildid kapist. Avage lehekülg ja vaadake neid teksti lugemise ajal. See kasutusjuhend kehtib mitme mudeli kohta, mistõttu võib piltidel nähtavates üksikasjades esineda erinevusi.

Ülevaade

Pilt 1

1 Ventilatsioonirest 2 Külmiku tagasein (aurusti) 3 Temperatuuri valija/sisevalgustus 4/5 Riiul * 4a Külmaluuk (ei tohi teisaldada) 6 Köögiviljakarp * 6a Köögiviljakarp 7 Alus ventilatsiooniavaga * 8 Sahtel * 9 Või- ja juustusahtel *10 Munasahtel *11 Sahtel *12 Pudeliriiul 13 Tihendusliist

A = Külmik

B = Jahutusosa

* ainult teatud mudelitel

Paigaldamine

Asukoht

Asetage kapp kuiva ja hästi ventileeritavasse ruumi. Ärge asetage seda otsese päikesevalguse kätte ega soojusallika (pliit, radiaator jne) lähedusse. Kui seda ei saa vältida, tuleb kapi ja soojusallika vahele paigaldada sobiv isolatsiooniplaat. Isolatsiooniplaati pole vaja, kui minimaalsed vahekaugused on järgmised:

Elektripliidini 3 cm.

Muude soojusallikateni 30 cm.

Ärge käivitage külmikut kohe pärast paigaldamist. Külmutussüsteem vajab stabiliseerumiseks umbes 30 minutit. Kui kappi on transporditud lamavas asendis, peaks see enne käivitamist seisma vähemalt 4 tundi püstiasendis.

Asetage kapp tasasele ja stabiilsele alusele. Kui põrand on ebatasane, reguleerige kappi kahe esiküljel asuva kruvijalaga.

Paigaldage vaheklotsid

(ainult teatud mudelitel)

Tähelepanu!

Kinnitage vaheklotsid (kui need on kaasas) külgseintele.

Paigaldus

Ukse ümberpööramine

Toimige järgmiselt:

Keerake lahti sokli rest 1 ja asetage kate 2 ümber.

Keerake lahti alumine uksehoidik 3 ja eemaldage uks.

Keerake välja ülemine hoidik 4 ja viige see vastasküljele.

Tõstke noaga välja pistikud 5 uksekäepideme vastasküljel.

Viige uksekäepide 6 ümber.

Suruge pistikud 5 või kaasasolevad varupistikud 7 tühjadesse aukudesse.

Kinnitage uks ülemise uksehoidiku külge, sisestage alumine uksehoidik ukse sisse ja keerake kinni.

Keerake sokli rest uuesti kinni.

Monteerimine: ümberminekukaitse

Et kapp ei saaks ettepoole ümber kukkuda, tuleb see kinnitada seina külge.

Seetõttu asetage kapp seina äärde ja reguleerige see kruvijalgadega.

Asetage metallnurk 2 ventilatsioonirestile paremale või vasakule küljele ja märkige seinale, kuhu puurida augud.

Puurige auk ja pange tüübel 1 sisse.

Kinnitage metallnurk 2 ventilatsiooniresti külge ja kruvige see seina külge 3.

* Lükake hülss 4 peale.

* = ainult teatud mudelid

Paigaldamine

Kattepistikute kinnitamine

Kinnitage kattepistikud kapi siseseinte aukudesse. Neid auke kasutatakse riiulite vahelise kõrguse reguleerimiseks. Pilt 4/C.

Olge lisatilakausi paigaldamisel hoolikas. Turul on külmutusseadmete alusplaate, mida võime soovitada. See tagab, et näiteks puhastusvesi pääseb ligi ega kahjusta põrandat.

Elektriühendus

Kappi tohib ühendada ainult maandatud seinakontakti, 220 - 240 V/50 Hz vahelduvvool.

Väggutleti peab olema kaitstud 10 A jaoks.

Ventilatsioon

Õhk külmiku taga soojeneb ja seda tuleb seetõttu suunata välja. Vastasel juhul peab kompressor rohkem tööd tegema, mis toob kaasa suurema voolutarbimise. Ka kompressori eluiga võib lüheneda.

Seetõttu jälgi, et ventilatsiooniavasid ei kaetaks mingil juhul kinni.

Tavaline heli

Külm tuleb kompressoriga töötavast jahutussüsteemist. On täiesti normaalne, et külmik tekitab teatud heli. Helitase varieerub ja võib sõltuda sellest, kuidas see on paigaldatud, kuidas seda kasutatakse, kui vana see on ja millist külmaainet kasutatakse. Heli ja vibratsioon võivad tekkida, kui külmik ei seisa tasasel pinnal või kui torud puutuvad kokku. Jahutussüsteem tekitab susisevat või mullitavat heli, mis tekib külmaaine pumpamisel läbi isolatsiooni sees olevate torude, ja see on täiesti normaalne. Kompressor tekitab surisevat või pulseerivat heli, mis on mootori heli.

Voolu sisselülitamine, temperatuuri seadistamine, voolu väljalülitamine

Puhasta külmik enne kasutuselevõttu. (Loe peatükki „Puhastamine ja hooldus“.)

Voolu sisselülitamine

Keera temperatuuri valija (pilt 2/3) asendist „●“ välja.

Külmik hakkab nüüd jahutama. Sisevalgustus süttib, kui uks avatakse.

Tähelepanu!

Kui kompressor töötab, tekivad külmiku tagaseinale veepiisad või härmatis (pilt ①/2). See on täiesti normaalne. Sa ei pea härmatist maha kraapima ega veepiisku kuivatama, sest tagasein sulatab end automaatselt. Sulavesi voolab kogumisrenni (pilt ⑨/A) ja juhitakse tagaküljele, kus see aurustub.

Temperatuuri seadistamine

Temperatuuri saab sujuvalt reguleerida temperatuuri valijaga (pilt 2/3).

„●“ = Külmutus ja valgustus on välja lülitatud. Alates asendist „1“ algab külmutamine.

Soovitame vahepealset asendit.

KSK 3730 SD

Jahutusosa saab külma õhku külmutusosast läbi resti.

Külma õhu juurdevoolu saab reguleerida resti nihutamisega. Pilt 2/a.

Voolu väljalülitamine

- Keera temperatuurivalija (pilt 2/3) asendisse „●“, et lülitada välja külmutus ja valgustus.

- Kui seadet ei kasutata pikemat aega: tühjenda kapp, tõmba pistik seinakontaktist välja, sulata ja puhasta kapp. Jäta kapi uks lahti, et kapp ventileeruks.

Toiduainete paigutamine

Kapi sisustuse kohandamine

Külmiku riiuleid saab vajadusel liigutada. Toimi nii:

Võta riiul välja ja paigalda ümber kinnitused „A“, „B“ ja katted „C“. Pilt ③ ja ④.

* Munahoidjad saab üles klappida, et teha ruumi torudele, väikestele purkidele jne. Pilt 5. * Pudelid ei kuku ümber ukse avamisel ja sulgemisel, kui need kinnitada pudelihoidjaga. Pilt 6.

Kõik uksel olevad lahtrid saab puhastamiseks välja võtta.

Tõsta lahtrid välja võtmiseks üles. Pilt 6.

Tänk på följande när du lägger in matvaror:

• Låt varma maträtter och varma drycker svalna innan du sätter in dem.
• Låt helst matvarorna ligga kvar i sina originalförpackningar eller förpacka dem väl. Därigenom bevaras smakämnen, färg och färskhet. På så vis undviker man också att en matvara tar smak av en annan. Endast grönsaker, frukt och sallad ska lagras oförpackade i grönsakslådorna.
• Se till att fett och olja (smör, margarin m m) inte kommer i beröring med skåpets plastdetaljer eller med tätningslisten runt dörren (dessa kan annars luckras upp).
• Förvara inte explosiva ämnen i skåpet.
• Förvara starkspritflaskor stående och väl tillslutna. – Explosionsrisk!
• Kallast i kylskåpet är det vid den bakre väggen och ovanför nedersta hyllan i kylen. Förvara känsliga matvaror där.

* = endast vissa modeller

Exempel på hur du kan placera matvarorna

Bild ①/A

I kylskåpet

På hyllorna (4)

med början uppifrån – bakverk, färdiga maträtter, mejerivaror, kött och korv. Placera inte mjölken på översta hyllan.

I grönsakslådan (6)

grönsaker, frukt, sallad.

I facket (8) små flaskor, burkar.

I facket (9) smör ja juust.

Munafaktiriiulitel (10) munad.

|facket (11)

väikesed pudelid, tuubid, purgid.

Pudelifacket (12) suured pudelid.

Pilt ①/B (KSK ...)

Jahutusosa

Jahutusosa saab üleliigset külma külmikust.

Klaasriiulil (5) – alustades ülevalt – pudelid lamades, köögiviljad, kartulid, sibul, konservid, puuviljad, salat.

Köögiviljakastis (6) – puuviljad, köögiviljad, salat.

s

Puhastamine ja hooldus

Harjuge alati pistiku seinakontaktist välja tõmbama või kaitse välja keerama, kui kavatsete külmikut puhastada.

• Puhastage külmikut võimalusel kord kuus.
• Veenduge, et vesi ei pääseks juhtpaneeli ega valgustusse.
• Ärge kasutage teravaid esemeid, puhastusvahendeid ega keemilisi lahusteid, vaid ainult leiget vett vähese nõudepesuvahendiga kogu kapile, välja arvatud tihendusriba.
• Kasutage tihendusriba jaoks ainult puhast vett (pilt 1/13) ja kuivatage seejärel korralikult.
• Külmiku sulamisvee kanal (pilt ①/A) ja selle äravooluava (pilt ⑨/B) tuleks sagedamini puhastada, et sulamisvesi saaks takistamatult ära voolata. Puhastage auku vatitiku või muu sarnasega. Ärge laske vett äravooluavasse, kust see võib aurustumisnõusse sattuda ja seda üle ajada.
• Pärast puhastamist ühendage ja lülitage kapp uuesti sisse.

Energiasäästunõuanded

• Asetage külmik jahedasse, hästi ventileeritud ruumi. Ärge asetage seda otsese päikesevalguse kätte ega soojusallika (nt radiaatori) lähedusse.
• Laske soojadel toitudel enne külmikusse panemist jahtuda.
• Pange sügavkülmutatud toidud sulatamiseks külmikusse. Nii sulavad need õrnalt ja jäävad vähem vesiseks. Lisaks kasutate nende külma ära külmikus olevate toitude jaoks.
• Hoidke ust võimalikult lühikest aega lahti, kui panete toitu sisse või võtate välja.

Lihtsad vead, mida saate ise parandada

Alati ei ole vaja helistada teenindusse. Võib-olla on see vaid pisiasi, mis vajab parandamist. Proovige seetõttu kõigepealt, kas saate vea parandada alloleva tabeli abil.

Kui kutsute sellise lihtsa vea tõttu remondimehe, peate ise töö eest maksma.

Fel	Möjlig orsak
Ovanliga ljud:	- Ljud från kompressor, flåkt, avfrostningsur osv är vanligt förekommande och helt normala ljud (se även avsnittet „Normala ljud från kyl- och frysskåp“.)- Skåpet står inte plant och på ett stadigt underlag eller också har något främmande föremål ramlat ned och fastnat vid kompressorn.- Någon av delarna på skåpets baksida kan inte svånga fritt utan tar i skåpstommen eller väggen. Böj försiktigt undan delen.
Kylskåpsbelysningen fungerar inte:	- Temperaturväljaren (bild 10/3) står i läge „●”.- Lampan är sönder. Dra ut stickkontakten ur vägguttaget, ta bort käpan (bild 10/19). Byt till ny glödlampa (max 15 W, 220 V, sockel E 14).- Ljusströmbrytaren (bild 10/20) har fastnat. Försök få den att röra sig igen. Ring annars service.
Dålig kyleffekt:	- Dörren har öppnats ofta.- Ventilationsgallren är övertäckta.- Något främmande föremål har fastnat mellan kompressorn och väggen.
Ingen kyleffekt alls:	- Stickkontakten sitter inte ordentligt i vägguttaget.- Säkringen har gått.- Temperaturväljaren (bild 10/3) står i läge „●”.
Vatten på golvet vid kylskåpet:	- Dräneringsöppningen (bild 9/B) är igentäppt. Rengör hålet med en bomullstopp.

Lihtsad vead, mida saate ise parandada

Kui probleemi ei õnnestu meie juhiste järgi kõrvaldada, helistage hooldusesse.

Ärge tehke ise täiendavaid töid, eriti mitte kapi elektriliste osade kallal.

Ärge avage kapi ust ilma vajaduseta, sest siis tõuseb temperatuur kiiremini.

Hooldus

Andmeplaat

Enne hooldustöökojaga ühendust võtmist märkige üles tüübinumber (pilt 11/21) ja tootenumber (pilt 11/22).

Need andmed leiate andmeplaadilt, mis asub kapi all vasakul.

Ohutus- ja keskkonnamärkused

Vana kapi hävitamine

Vanad kapid tuleb muuta kasutuskõlbmatuks. Eemaldage pistik ja juhe. Riivlukud tuleb hävitada - nii välditakse seda, et mängivad lapsed end sisse lukustavad ja satuvad eluohtlikku olukorda. Külm- ja sügavkülmikud sisaldavad isolatsioonigaasi ja külmaainet, mis nõuavad erilist utiliseerimist.

Lisaks sisaldavad kapid väärtuslikke materjale, mida saab taaskasutada.

Võtke ühendust kohaliku jäätmejaamaga ja uurige, kuidas vanast kapist lahti saada. Pöörake tähelepanu sellele, et vooluringid ja torud ei saaks keskkonnasõbralikku jäätmejaama transportimise ajal kahjustada.

Pakendi utiliseerimine

Toode on olnud transportimise ajal tõhusalt pakendatud. Pakendi konstrueerimisel oleme püüdnud kasutada ainult hädavajalikku materjali.

Pakend on valmistatud keskkonnasõbralikest materjalidest ja seda saab käidelda nagu tavalisi jäätmeid.

Puidust osad ei ole töödeldud keemiliste ainetega.

Paber ja kartong on enamasti valmistatud taaskasutatud paberist ning sobivad taaskasutamiseks.

Kiled on valmistatud polüetüleenist (PE), pakkelindid polüpropüleenist (PP) ja vahtpolüstüreenosad (PS) ei sisalda FCKW-d.

Need materjalid on puhtad süsivesinikuühendid ja neid saab taaskasutada, kui need üle anda taaskasutuspunktidesse. Materjalide taaskasutamisel säästetakse tooraineid ja jäätmete hulk väheneb.

Meie panus keskkonnakaitseks – me kasutame taaskasutatud paberit.

Kasutage pakendite ja vanade seadmete taaskasutussüsteeme ning aidake kaitsta keskkonda. Kui tekib kahtlusi süsteemide ja taaskasutuspunktide asukohtade osas, võtke ühendust kohaliku omavalitsusega.

Pöörake tähelepanu

Enne külmiku/sügavkülmiku kasutuselevõttu tuleb hoolikalt läbi lugeda kaasasolev kasutus- ja paigaldusjuhend. Need sisaldavad olulist teavet külmiku/sügavkülmiku paigaldamise, kasutamise ja hoolduse kohta.

Kasutus- ja paigaldusjuhendit tuleks hoolikalt säilitada, et see oleks kättesaadav kõigile, kes võivad külmiku/sügavkülmiku hiljem üle võtta.

Tootja vastutab ainult siis, kui järgitakse alltoodud tingimusi.

- See seade on väga keskkonnasõbralik, kuna selle jahutusahelas on isobutaani (R 600 a), väga keskkonnasõbralik looduslik gaas, kuid see on tuleohtlik. Transpordi ja paigaldamise ajal veenduge, et jahutusahel ei oleks kahjustatud. Kui seade on kahjustatud, vältige lahtist tuld ruumis, ventileerige ruumi, kus seade asub.

- Kahjustatud seadet ei tohi kasutada. Kahtluse korral küsige edasimüüjalt.

- Ühendamine ja paigaldamine toimub vastavalt paigaldusjuhendile. Elektriühendus peab vastama andmesildile.

- Elektriohutus on garanteeritud ainult siis, kui kodu elektripaigaldus on korrektselt tehtud.

- Rikke korral, hoolduse ja puhastuse ajal tõmmake pistik välja või keerake kaitse välja. Tõmmake pistikust, mitte juhtmest.

Remonttöid elektriseadmetel tohivad teha ainult asjatundjad.

Ohutusjuhised, ühendamine, eeskirjad ja ruumitemperatuur

• Kõrge alkoholisisaldusega piiritust tohib hoida ainult tihedalt suletud ja püstistes pudelites ning kapis ei tohi hoida plahvatusohtlikke aineid – plahvatusoht!
• Külmutusahela osi ei tohi kahjustada, näiteks ei tohi torgata auke aurusti külmaaine kanalitesse, torusid ei tohi painutada, pinnakatteid ei tohi kraapida jne. Väljapritsev külmaaine võib põhjustada silmavigastusi.
• Kapi ventilatsiooni- ja õhuavaasid ei tohi kinni katta ega tõkestada.
• Alus, väljatõmme, uksed jne ei tohi kasutada „astmelauda“ ega toena.
• Lapsed ei tohi kapiga mängida. Lapsed ei tohi mingil juhul istuda väljatõmbel ega rippuda uksel.
• Kui teil on lukuga külmik-/sügavkülmik, tuleb võtit hoida lastele kättesaamatus kohas.

Ühendamine

Seda külmikut/sügavkülmikut tuleb kaitsta lisakaitsega vastavalt tugevvoolueeskirjadele. See kehtib ka siis, kui asendatakse olemasolevat külmikut/sügavkülmikut, millel pole lisakaitset olnud.

Lisakaitse eesmärk on kaitsta kasutajat ohtlike elektrilöökide eest rikke korral.

Eluruumides, mis on ehitatud pärast 1. aprilli 1975, on kõik köögi ja võimaliku pesuruumi pistikupesad hõlmatud lisakaitsega.

Eluruumides, mis on ehitatud enne 1. aprilli 1975, on lisakaitse korras, kui on paigaldatud HFI-lüliti, mis hõlmab seda pistikupesa, millega külmik/sügavkülmik ühendatakse.

Mõlemal juhul tuleb:

- kui pistikupesa on kolme kontaktiga pistiku jaoks, kasutada kolme kontaktiga pistikut ja rohelise/kollase isolatsiooniga juhe ühendada maandusklemmiga (tähis ⏻),

- kui pistikupesa on ainult kahe kontaktiga, kasutage kahe kontaktiga pistikut.

Kõigil muudel juhtudel laske volitatud elektripaigaldajal uurida, kuidas kõige hõlpsamini saada külmkapile/sügavkülmikule lisakaitse. Elektriinspektsioon soovitab nõutava lisakaitse teostada rikkevoolukaitselülitiga.

Nõuded

Kapp sobib toiduainete jahutamiseks.

See on ette nähtud kasutamiseks eramajapidamistes.

Äriotstarbelisel kasutamisel tuleb järgida vastava tegevusala jaoks kehtivaid eeskirju.

See vastab Saksamaa „Külmutusseadmete õnnetusjuhtumite vältimise eeskirja“ nõuetele (VBG 20).

Külmutuskontuur on tiheduskatse läbinud.

See toode vastab elektriseadmete kehtivatele ohutusnõuetele.

Elektriseadmete remonti tohivad teha ainult asjatundjad.

Asjatundmatu remondi korral võib kasutajale tekkida märkimisväärne oht.

Ruumitemperatuur

Kapp sobib ruumitemperatuuridele +6°C kuni +32°C (ST-tüüp +6°C kuni +38°C, vt andmesilti).

Ruumitemperatuuridel üle +32°C (+38°C) võib jahutuskambris muutuda liiga soojaks.

Kui ruumitemperatuur langeb alla +6°C, lakkab kapi jahutusfunktsioon.

Jahutusruum muutub täpselt nii külmaks kui ruumi temperatuur.

Alates 0°C on jahutusruumis külmumisoht.

Varustus

Enne selle brošüüri lugemist peaksite lahti voltima viimased leheküljed illustratsioonidega.

Kasutusjuhend kehtib mitme mudeli kohta, piltidel võib olla väikseid erinevusi.

Ülevaade

Pilt 1

1 Õhutusrest 2 Jahutusruumi tagasein (jahutuselement) 3 Temperatuuri valija/sisemine valgustus 4/5 Riiulid * 4a Klaasriiul 6 Köögiviljakarp * 6a Köögiviljakarp 7 Ventilatsioonirest * 8 Anum * 9 Või- ja juustukarp *10 Munahoidja *11 Anum *12 Pudeliriiul 13 Tihendusriba A = Jahutusala B = Jahe ala * = Mitte kõik mudelid

Kapi asukoht

Paigalduskoht

Paigalduskohaks sobib kuiv, hästi ventileeritav ruum. Kappi ei tohiks paigutada kohta, kus see on otsese päikesevalguse käes, ega soojusallika (nt ahi, radiaator) lähedusse. Kui kappi ei saa vältida soojusallika kõrvale paigutamast, tuleb kasutada sobivat isolatsiooniplaati või järgida järgmisi minimaalseid kaugusi soojusallikast.

Elektripliitidest 3 cm.

Õli- või söeküttega pliitidest 30 cm.

Ukse hingamise muutmine

Kapi asukoht

Dørhængslingen ændres på følgende måde:

Sokkelpladen 1 skrues af og dækkappen 2 flyttes.

Nederste dørleje 3 skrues af, og døren fjernes.

Øverste tapleje 4 skrues ud med medleverede sekskantnøgle og flyttes.

Stopperen 5 på den modsatte side af dørgrebet løftes ud med en kniv.

Dørgrebet 6 flyttes.

Stopperen 5 eller medleverede ekstra-stopper 7 trykkes ind i de tomme skruehuller.

Skabsdøren fikseres ved øverste dørleje, nederste dørleje sættes i skabsdøren og skrues fast i kabinettet.

Sokkelpladen skrues igen på.

Afstandsstykke til væg monteres

(findes ikke på alle modeller)

Vigtigt

Vedlagte afstandsstykke sættes på skabets sidevægge.

Montering af vippesikring

Køleskabet fastgøres til væggen for ikke at vippe forover.

Külmkapp paigaldatakse vastu seina ja reguleeritakse reguleerimisjalgade abil.

Kinnitusklamber 2 asetatakse ventilatsioonirestile paremale või vasakule ning kinnitusklambri kinnitusava märgitakse seinale.

Kinnitusava puuritakse ja tüübel 1 pannakse sisse.

Kinnitusklamber 2 pannakse ventilatsioonirestile ja kruvitakse seina 3.

Kattekiht 4 lükatakse peale.

Kapi asukoht

Elektriühendus

Kapp ühendatakse 220-240 V/50 Hz vahelduvvoolu pistikupessa, mis on nõuetekohaselt paigaldatud. Kasutada tuleb 10-amprist kaitset.

Ventilatsioon

Soe õhk, mis tekib kapi tagaosas, peab saama vabalt ringelda. Vastasel juhul peab jahutusseade rohkem tööd tegema, mis suurendab energiatarbimist. Seetõttu ei tohi ventilatsiooniavasid mingil juhul kinni katta.

Käivitamine, temperatuuri valik, seiskamine

Kapp puhastatakse enne kasutuselevõttu seestpoolt. (Vt „Puhastamine“).

Käivitamine

Temperatuuri valikunuppu (pilt 2/3) pööratakse eemale „-asendist.

Kapp hakkab tööle ja kui uks on lahti, on kapi lamp põlema.

NB!

Kui külmutusseade töötab, tekivad külmutuskambri tagaseinale veepiisad või härmatis (pilt ①/2), mis on täiesti normaalne. Härmatist pole vaja maha kraapida ega veepiisku kuivatada. Tagasein sulatab end automaatselt. Sulavesi koguneb äravoolurennile (pilt ⑨/A), kust see suunatakse külmutusseadmesse, kus see aurustub.

Temperatuuri valimine

Külmutuskambri temperatuuri saab termostaadiga (pilt 2/3) sujuvalt reguleerida.

„●“ = jahutus on välja lülitatud, alates „1“ suureneb jahutus.

Soovitatav on seadistus keskmises piirkonnas.

KSK 3730 SD

Jahedat piirkonda varustatakse külma õhuga külmutusosakonnast läbi kahe ava. Lükandvõre abil saab külma õhu juurdevoolu reguleerida (pilt 2/a).

Seiskamine

• Temperatuuri valikunupp (pilt 2/3) keeratakse asendisse „●“, millega jahutus katkeb ja lamp kustub.
• Kui seadet pikemat aega ei kasutata: tõmmake pistik välja, sulatage ja puhastage seade. Seadme uks peab jääma lahti.

Toiduainete paigutamine

Sisustuse muutmise võimalused

Külmutusosakonna riiuleid saab vastavalt vajadusele ümber paigutada. Riiulid võetakse välja ning riiulihoidjad A, B ja kork C eemaldatakse käsitsi ja paigutatakse ümber. Pildid ③ ja ④.

Karbis oleva munahoidja saab üles klappida, nii et sinna saab hoiustada väikseid tuube, purke jms. Pilt 5.

* Et selleks, et pudelid ei kukuks, kui ust avatakse ja suletakse, saab neid kinnitada pudelihoidjatega. Pilt 6.

Kõik riiulid ja karbid ukses saab puhastamiseks välja võtta.

Pilt 8 näitab, kuidas kaste ja riiuleid välja võtta.

Toidukaupade külmikusse panemisel tuleb tähele panna järgmist:

• Soojad toidud ja joogid jahutatakse enne külmikusse panemist.
• Toidukaubad peavad olema pakendatud või kaetud.
• Õli ja rasv ei tohi kokku puutuda plastdetailide ja ukse tihenditega, sest need võivad muutuda poorseks.
• Külmikus ei tohi hoida plahvatusohtlikke aineid.
• Alkoholpudeleid hoitakse tihedalt suletuna ja püsti.
• Külmikuosas on kõige külmemad alad tagaseina juures ja alumise riiuli kohal.

Näide toiduainete paigutamisest külmikus

Pilt

Külmumisala A

Riiulitel (4), ülalt alla: küpsetised, valmistoidud, piimatooted, liha ja lihaleib.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

Ustes (9): või ja juust.

Munarestides (10): munad.

Anumas (18): väikesed pudelid, tuubid, purgid. Pudeliriiulitel (12): suured pudelid.

Jahe ala B (KSK ...)

Riiulitel (5) ülalt alla. Joogid, pikali, kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljakastis (6): köögiviljad, salat, puuviljad.

Puhastamine

Enne puhastamist tuleb alati pistik välja tõmmata või kaitse välja lülitada või lahti keerata.

Külmikut tuleb puhastada üks kord kuus.

Puhastusvesi ei tohi tungida juhtseadmesse ja valgustusse. Kogu külmiku puhastamiseks, välja arvatud ukse tihend, sobib leige vesi kerge desinfitseeriva puhastusvahendiga. Sobimatud on liiva- või happesisaldusega puhastusvahendid ja keemilised lahustid.

Ukse tihendit tuleb pühkida ainult puhta veega ja seejärel põhjalikult kuivaks hõõruda.

Kogumisrenn (pilt 9/A) ja äravooluava (pilt 9/B) külmutussektsioonis tuleb puhastada sagedamini, et sulavesi saaks takistamatult ära voolata. Läbi äravooluava võib torgata väikese pulga vms. Tuleb jälgida, et puhastusvesi võimalikult ei voolaks läbi äravooluava aurustusnõusse.

Külgpindu võib lisaks töödelda lakipuhastusvahendiga. Selle ajal peab uks olema suletud, et puhastusvahend ei pääseks sisemiste plastosadeni.

Energiasäästunõuanded

- Külmik asetatakse ruumi, kus on jahe ja hea ventilatsioon. Seda kaitstakse otsese päikesevalguse eest ja seda ei tohiks paigutada soojusallika (radiaatori jne) lähedale.

- Kuumad toidud pannakse sügavkülmikusse alles pärast jahutamist.

- Sügavkülmutatud toiduained pannakse külmikusse sulatamiseks. Sel juhul kasutate sügavkülmutatud toiduainete külma ära külmikus olevate toiduainete jahutamiseks.

- Kapi ust tuleks hoida avatuna võimalikult lühikest aega.

Väikesed tööhäired, mida saate ise kõrvaldada

Enne kui helistate oma edasimüüjale, vaadake, kas saate ise tööhäire kõrvaldada järgmiste juhiste abil.

Kui vajate juhendamist, peate ka garantiiajal ise maksma montööri abi kulud.

Driftsforstyrrelser	Mulige årsager
Usædvanlig støj:	- Enten står skabet ikke fast eller lige, eller der har sat sig et fremmedlegeme fast i køleaggregatet.- En komponent på bagsiden kan evt. ikke svinge frit og berører skabet eller væggen. Bøj forsigtigt komponenten på plads.
Indvendig belysning virker ikke:	- Temperaturvælgeren (billede 10/3) står på „●”.- Glødelampen er defekt. Stikkontakten trækkes ud, glødelampe (max. 15 W, 220 V, E14) skiftes.- Dørkontakten (billede 10/20) klemmer.Kontroller, om den kan bevæges. Kan den ikke det, ring efter service.
Svigtende kølekapacitet:	- Døren er blevet åbnet for ofte.- Ventilationen er dækket til.- Der har sat sig noget fast mellem køleaggregatet og væggen.
Ingen køling:	- Stikkontakten sidder ikke ordentlig i stikdåsen.- Sikringen er slået fra.- Temperaturvælgeren (billede 10/3) står på „●”.

Väikesed tööhäired, mida saate ise kõrvaldada

Kui tööhäiret ei saa ülaltoodud juhiste põhjal kõrvaldada, palume helistada hooldusesse. Ärge mingil juhul ise tehke töid kapil, eriti mitte elektrilistel osadel. Külmakaotuse vältimiseks ärge avage ust liiga sageli.

Klienditeenindus

Andmeplaat

Kui helistate ja palute hooldust, palume teatada kapi number (pilt 10/21) ja FD-number (pilt 18/22). Need andmed leiate andmeplaadilt kapi sees all vasakul.

Juhised kasutusest kõrvaldamiseks, ohutusmeetmed ja hoiatused

Vanaseadme kõrvaldamine

Ohutusjuhised

Muutke kasutatud seadmed kohe ohutuks. Eemaldage pistik ja katkestage toitejuhe. Eemaldage või rikkuge vedru- või riivlukk - nii tagate, et mängivad lapsed ei sule end seadmesse ega satu ohtu.

Keskkonnakaitse juhised

Külmutus- ja sügavkülmutusseadmete jahutussüsteemis ja isolatsioonis on fluorokloro-süsivesinikke (FKHV). FKHV vabanemisel võib kahjustada atmosfääri osoonikihti.

Seetõttu viige kasutuselt kõrvaldatud seade kohalikku erijäätmete kogumispunkti. Jälgige, et seadme jahutusvedeliku torud ei saaks kahjustada enne, kui see on ära viidud.

Uue seadme pakendi jäätmekäitlus

Teie uue seadme pakendis kasutatud materjalid sobivad ohutuks jäätmekäitluseks.

Pappkasti saab vähendada ja anda paberikogumisse.

Kiled on polüetüleenist (PE) ja polsterdus polüstüroolist (PS), mis ei sisalda FKHV-d. Kui toimetate need materjalid erijäätmete punkti, saab need suunata taaskasutusse.

Lähima erijäätmete punkti asukoha saate teada oma elukohajärgse valla valitsusest.

Meie panus puhtama keskkonna heaks - kasutame taaskasutatud paberit.

Ohutusmeetmed ja hoiatused

Enne seadme kasutuselevõttu lugege kasutus- ja paigaldusjuhend hoolikalt läbi. Need sisaldavad olulisi viiteid seadme paigaldamise, kasutamise ja hoolduse kohta.

Hoidke kasutus- ja paigaldusjuhend alles näiteks järgmise omaniku jaoks.

Tootja ei vastuta kahjude eest, kui järgmisi juhiseid ei järgita:

- See seade on väga keskkonnasõbralik, kuna selle jahutussüsteem sisaldab isobutaani (R 600 a); tegemist on keskkonnasõbraliku, kuid tuleohtliku loodusliku gaasiga. Seetõttu tuleb seadme transportimisel ja paigaldamisel jälgida, et jahutussüsteemi torustik ei saaks kahjustada. Kui jahutussüsteemi tekib leke, vältige lahtist tuld ja ärge kasutage elektrilisi sädemeid tekitavaid seadmeid selle seadme läheduses. Ventileerige ruumi, kus seade asub, mitu minutit.

• Kahjustatud seadet ei tohi kasutusele võtta; vajadusel paluge abi seadme tarninud kauplusest.
• Paigaldamine ja ühendamine ainult vastavalt paigaldusjuhendile. Elektriühenduse väärtused peavad vastama andmesildi andmetele. ● Seadme elektriohutus on tagatud ainult siis, kui maja elektrijuhtmestik on nõuetekohaselt maandatud.
• Töökatkestuse, hoolduse ja puhastuse ajal ühendage seade elektrivõrgust lahti – tõmmake pistik pistikupesast või lülitage kaitse välja. Tõmmake pistikust, mitte juhtmest.
• Elektrisüsteemide remont peab toimuma asjatundlikult. Valed remonditööd võivad põhjustada kasutajale märkimisväärseid ohte.

Ohutusmeetmed ja hoiatused, muud eeskirjad, arvestage ümbritseva temperatuuriga

• Hoidke alkohoolseid jooke seadmes ainult tihedalt suletuna ja püstiasendis. Ärge hoidke seadmes plahvatusohtlikke aineid – plahvatusoht!
• Jäätisepulki ega jääkuubikuid ei tohi võtta suhu otse sügavkülmast – madal temperatuur võib põhjustada põletushaavu.
• Vedelikke sisaldavaid pudeleid või purke, eriti gaseeritud jooke, ei tohi hoida sügavkülmas. Pudelid ja purgid lõhkevad.
• Avatud šampanjapudeleid ei tohi hoida sahtlis. Sahtli avamisel tekkiv vibratsioon võib põhjustada korgi lendumise, mis võib vigastada lähedal viibivaid inimesi.
• Jahutusvedeliku ringluse osi ei tohi kahjustada, nt torgates terava esemega auk aurusti jahutusvedeliku kanalitesse, kahjustades torustikku, kraapides katet maha jne. Välja pritsiv jahutusvedelik võib põhjustada silmakahjustusi.
• Ärge blokeerige ega katke kinni seadme õhuringluse reste.
• Ärge kasutage alust, sahtleid, uksi jne astmelauda või toena.
• Lapsed ei tohi mängida seadmega. Lapsed ei tohi mingil juhul istuda sahtlis ega rippuda uksel.
• Kui seadmel on lukk, hoidke võtit lastele kättesaamatus kohas.

Muud eeskirjad

Kapp sobib toiduainete jahutamiseks.

Laite on tarkoitettu käytettäväksi kotitalouksissa.

Laite on jäähdytyslaitteiden turvallisuusmääräyksien mukainen (VBG 20). Kylmäkiertokulun tiiviys on tarkistettu.

Tämä tuote vastaa sähkölaitteiden turvallisuusmääräyksiä. Sähkölaitteiden korjaustyöt saa suorittaa ainoastaan alan ammattimies.

Ammattitaidottomasti suoritetut korjaukset voivat myöhemmin olla vaaraksi käyttäjälle.

Huomioi ympäröivä lämpötila

Laite soveltuu käytettäväksi paikassa, jonka lämpötila on +6°C - +32°C (ST-malli +6°C - +38°C, katso tyyppikilpeä).

Jos huoneen lämpötila nousee yli +32°C (+38°C), voi kaapin sisälämpötila nousta liian ylös.

Jos huoneen lämpötila laskee alle +6°C, lakkaa jäähdytyskoneiston toiminta.

Laitteen sisälämpötila laskee yhtä alas kuin ympäristössä.

Jäätymispisteen alapuolella voi sisältö jäätyä.

Tutustuminen laitteeseen

Ennen kuin alat lukea käyttöohjeita, käännä takana olevat kuvasivut näkyviin.

Käyttöohjeet on tarkoitettu useammille malleille, yksityiskohdat kuvissa saattavat poiketa toisistaan.

Kokonaiskuva

Kuva 1

1 Ilmankiertoritilä 2 Kylmätilan takaseinä (jäähdytyskoneisto) 3 Lämpötilanvalitsin/sisävalo 4/5 Teräslankahylly * 4a Lasihylly 6 Vihanneslaatikko * 6a Vihanneslaatikko 7 Jalustalevy (ilmankiertoaukoin) * 8 Ovihylly * 9 Juustolokero/Voilokero *10 Munalokero *11 Ovihylly *12 Pullotila 13 Ovitiiviste

A = Jääkaappi

B = Kylmiö

* = Ei kaikissa malleissa.

Laitteen sijoitus

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva ilmastoitu huonetila. Kaappia ei tulisi sijoittaa alttiiksi auringonpaisteelle eikä lieden, lämpöpatterin jne. välittömään läheisyyteen. Jos tätä ei voida välttää, on käytettävä sopivaa eristyslevyä tai noudatettava seuraavia vähimmäisetäisyyksiä lämmönlähteistä: sähköliesiin 3 cm, öljy- tai hiililämmittimiin 30 cm.

Jos kaappi sijoitetaan toisen kylmä- tai pakastelaitteen viereen, on sivuseinien väliin jätettävä vähintään 2 cm tilaa lauhdeveden muodostuksen estämiseksi.

Kaapin asennon tarkistus

Kaapin on seisottava suorassa ja tukevasti. Lattian mahdolliset epätasaisuudet tasataan kahden etureunassa olevan säätöjalan ruuveilla.

Oven avautumissuunnan vaihto

Laitteen sijoitus

Jos haluatte vaihtaa kaapin oven avautumissuuntaa, toimikaa seuraavasti:

Jalustan lista 1 ruuvataan irti ja suojakappale 2 siirretään vastakkaiseen reunaan.

Alin ovensarana 3 irrotetaan ja ovi nostetaan pois.

Ylhäällä oleva saranatappi 4 ruuvataan irti oheisella kuusikulmaisella avaimella ja kiinnitetään vastakkaiselle puolelle.

Kaapin ovi kohdistetaan ylimpään saranaan, alin sarana työnnetään kaapin oveen ja ruuvataan kiinni.

Oven kahvojen vastakkaisella puolella olevat tulpat 5 poistetaan.

Oven kahva 6 siirretään vastakkaiselle puolelle.

Painakaa tulpat 5 tai varatulpat 7 niihin ruuvinreikiin, joissa ovenkahva aikaisemmin oli kiinni.

Sokkeliritilä ruuvataan taas kiinni.

Seinän etäisyyskulma asennetaan Tärkeää!

Oheinen seinän etäisyyskulma kiinnitetään sivuvaippaan.

Tukikiinnitys seinään

Jotta laite ei voi kaatua eteenpäin, on se kiinnitettävä seinään.

Aseta laite seinään kiinni ja tasapainota ruuvijalkojen avulla.

Työnnä metallipidike 2 ilmanvaihtoristikkoon oikealle tai vasemmalle ja merkitse reiän paikka seinään.

Poraa kiinnitysreikä ja aseta siihen ruuvin holkki 1.

Työnnä pidike 2 taas ilmanvaihtoristikkoon ja kierrä ruuvi 3 seinään kiinni.

Aseta lopuksi suojakappale 4 pidikkeen päälle.

Laitteen sijoitus

Sähkökytkentä

Pistotulppa tulee liittää määräysten mukaisesti asennettuun pistorasiaan.

Ilmankierto

Kaapin takaosassa lämmenneen ilman on voitava esteettä poistua. Jäähdytyskoneiston on muuten lisättävä tehoaan ja se taas kohottaa virrankulutusta. Tästä syystä ei ilmankiertoaukkoja saa missään tapauksessa peittää.

Käynnistys, lämpötilanvalinta, poiskytkentä

Ennen ensimmäistä käyttöönottoa puhdistetaan kaappi sisältä. (Ks. puhdistus).

Käynnistys

Lämpötilanvalitsin (kuva 2/3) käännetään pois asennosta "●". Kaappi käynnistyy ja sisävalo palaa ovea avattaessa.

Vihje

Jäähdytyskoneiston käydessä muodostuu kaapin sisälle takaseinään vesipisaroita ja huurretta (kuva ①/2). Tämä on normaalia. Huurrekerroksen poistaminen tai vesipisaroiden poispyyhkiminen ei ole tarpeellista. Takaseinä sulaa automaattisesti. Sulamisvesi keräytyy poistokouruun (kuva ⑨/A) ja sitä pitkin jäähdytyskoneistoon ja haihtuu sieltä.

Lämpötilanvalinta

Lämpötila on säädettävissä portaattomasti lämpötilanvalitsimella (kuva 7/3).

"●" = jäähdytys ja valo kytketty pois, asennosta "1" alkaa jäähdytys.

Suosittelemme lämpötilanvalitsimen asettamista keskilukemille.

KSK 3730 SD

Külmkapist voolab külma õhku noolega näidatud avast.

Tõukevõrega (joonis 2 a) reguleeritakse külma õhu hulka.

Väljalülitamine

• Temperatuuri valija keeratakse asendisse "●" (joonis 7/3). Jahutus lülitub välja ja sisetuli kustub.
• Kui külmikut pole pikemat aega vaja, eemaldatakse pistik pistikupesast, sulatatakse ja puhastatakse kapp. Jäetakse kapi ja sügavkülmiku sahtli uks lahti.

Toiduainete paigutamine

Kohandage kapi sisemust

Külmiku riiuleid saab vajadusel liigutada. Tehke nii: võtke riiul välja ja paigutage kinnitused ja katted ümber. Joonis ③ ja ④.

Munaresti lahtreid saab üles keerata. Nende all on hoiuruumi tuubidele ja väikestele purkidele. Joonis ⑤.

* Et pudelid ei kukuks ukse avamisel ja sulgemisel, saab need kinnitada pudelihoidjaga. Joonis 6.

Riiulid ja sahtlid saab puhastamise hõlbustamiseks eemaldada.

Eemaldamine toimub tõstes ja seejärel tõmmates. Joonis 8.

* = ei ole kõigil mudelitel.

Toiduainete paigutamisel tuleb arvestada

- Lämpimien ruokien ja juomien annetaan jäähtyä ennen kaappiin laittamista.

- Elintarvikkeet on säilytettävä hyvin pakattuina tai peitettyinä.

- Muoviosat ja oven tiivisteet eivät saa joutua kosketuksiin öljyn tai rasvan kanssa (ne voivat haurastua).

- Kaapissa ei saa säilyttää räjähtäviä aineita.

- Korkeaprosenttista alkoholia saa säilyttää jääkaapissa ainoastaan hyvin suljettuna ja pystyasennossa.

- Jääkaapin kylmimmät osat ovat takaseinällä ja lasihyllyn yläpuolella.

Sijoitusesimerkki

Kuva 1

Jääkaappi A

Teräslankahyllyillä (4), ylhäältä alaspäin leivonnaiset, valmiit ruoat, maitotuotteet. Liha ja makkara.

Vihanneslaatikossa (6), vihannekset, salaatti, hedelmät.

Oven sisäpuolella lokeroissa (9), voi ja juusto.

Munalokeroissa (10), munat.

Hyllykössä (8), pienet pullot, tuubit, tölkit.

Pullotilassa (12), isot pullot.

Kylmiö B (KSK...)

Teräslankahyllyillä (5), ylhäältä alaspäin leivonnaiset, juomat, perunat, sipulit, vihannekset, säilykkeet jne.

Vihanneslaatikossa (6), vihannekset, salaatti, hedelmät.

Puhdistus

Ennen puhdistusta on pistotulppa aina irrotettava pistorasiasta tai virta katkaistava sulakkeesta.

On suositeltavaa puhdistaa jääkaappi kerran kuukaudessa.

Pesuvettä ei saa päästää lämpötilanvalitsimeen eikä sisävaloihin. Koko kaapin, ovitiivistettä lukuun ottamatta, puhdistukseen sopii parhaiten haalea vesi, johon on lisätty hieman desinfioivaa ainetta.

Sopimattomia puhdistukseen ovat hiekka- tai happopitoiset puhdistusaineet tai kemialliset liuottimet.

Ovitiiviste (kuva 1/13) pyyhitään vain pelkällä vedellä ja kuivataan sen jälkeen perusteellisesti.

Sulatusveden poistokouru (kuva 5/A) ja -reikä (kuva 9/B) jääkaapissa on puhdistettava useasti, jotta sulamisvesi voi esteettä päästä valumaan pois.

Reikä voidaan puhdistaa esimerkiksi tikulla.

Kaappi voidaan ulkopuolelta puhdistaa jollain maalattujen pintojen puhdistusaineella. Ovi on tällöin pidettävä suljettuna, ettei puhdistusainetta pääse sisälle kaapin muoviosiin.

Puhdistuksen jälkeen liitetään kaappi taas sähköverkkoon ja käynnistetään.

Energiansäästöohjeita

• Kaappi sijoitetaan viileään, hyvin ilmastoituun huonetilaan, jossa se ei ole alttiina auringonpaisteelle; kaappia ei tulisi sijoittaa lämmönlähteiden välittömään läheisyyteen (lämpöpatterien yms.).
• Lämpimien ruokien ja juomien annetaan jäähtyä ennen kaappiin laittamista.
• Sulatettavat pakasteet pannaan jääkaappiin. Näin käytetään niiden kylmyyttä hyväksi jääkaapissa olevien ruokien jäähdyttämisessä.
• Vältetään avaamasta kaapin ovea tarpeettomasti.

Miten pienet häiriöt korjataan itse

Ennen kuin soitat huoltomiehelle, tarkista voitko alla olevien ohjeiden avulla poistaa vian itse.

Jos asentaja tulee paikalle antamaan neuvoa, on sinun maksettava siitä johtuvat kulut itse myös takuun voimassaoloaikana.

Häiriö	Mahdollinen syy
Epätavallinen käyttöänni	- kaappi ei seiso suorassa tai joku vieras esine on joutunut jäähdytyskoneiston alueelle jokin osa takaseinällä ei pääse vapaasti heilumaan, vaan koskettaa laitetta tai seinää; suoristetaan tämä osa varovasti
Jääkaapin sisävalo ei pala	- lämpötilanvalitsin (kuva 10/3) on asennossa "●" hehkulamppu on rikki, irrotetaan pistotulppa, vaihdetaan hehkulamppu (maks. 15 W, 220 V, kanta E 14)- katkaisija (kuva 10/20) on juuttunut kiinni; tarkista, voiko sitä liikuttaa, jos ei, soita huoltoon
Jäähdytysteho heikkenee	- ovea avattu usein- ilmankiertoaukot on peitetty- vieras esine joutunut jäähdytyskoneiston ja seinän väliin
Jäähdytystehoa ei ole	- pistotulppa on irronnut- sulake on palanut- lämpötilanvalitsin (kuva 10/3) on asennossa "●"

Miten pienet häiriöt korjataan itse

Mikäli edellä olevista ohjeista ei ole apua, soita huoltopisteeseen. Älä missään tapauksessa yritä itse enää korjata mitään. Tämä koskee etenkin sähköosia. Kylmähäviön estämiseksi ei jääkaapin ovea tule avata tarpeettomasti.

Huolto

Tyyppikilpi

Pyydettäessä on huoltopisteeseen ilmoitettava E-numero (kuva 10/21) ja FD-numero (kuva 11/22). Nämä tiedot ovat laitteen tyyppikilvessä alhaalla vasemmalla.

Keskkonnakaalutlused, ohutusjuhised ja hoiatused

Vana külmiku hävitamine

Kasutuselt kõrvaldatud külm- ja sügavkülmikud tuleks kohe hävitada. Tõmba pistik seinakontaktist välja või lõika toitejuhe läbi. Eemalda või purusta lukk – nii väldid seda, et mängivad lapsed end sisse lukustavad ja satuvad ohtu.

Külm- ja sügavkülmikud sisaldavad isolatsioonigaase ja külmutusaineid, mis nõuavad asjatundlikku hävitamist.

Vanad kapid sisaldavad lisaks väärtuslikke materjale, mida tuleks taaskasutada.

Enne hävitamist võta ühendust kohaliku omavalitsuse keskkonnaametiga, kes vastutab jäätmekäitluse eest.

Küsimuste korral pöördu kohaliku omavalitsuse poole või oma edasimüüja poole. Jälgi, et külmiku torustikud ei saaks kahjustada enne transporti asjatundlikku ja keskkonnasõbralikku hävitamisse.

Uue külmiku pakendi jäätmekäitlus

Kogu kasutatud pakendimaterjal on keskkonnasõbralik ja seda saab taaskasutada.

Kartong koosneb 80–100% ulatuses taaskasutatud paberist. Puiduosad ei ole keemiliselt töödeldud.

Kiled on polüetüleenist (PE), pakkelindid polüpropüleenist (PP) ja CFC-vabad vahtpolüstüreenist (PS). Need materjalid on puhtad süsivesinikuühendid, mida saab taaskasutada.

Jäätmete taaskasutamise ja ringlussevõtuga säästetakse tooraineid ja vähendatakse jäätmete mahtu.

Vanade külmikute jäätmekäitluskohtade aadressid saad kohaliku omavalitsuse käest.

Panus keskkonna kaitsesse – me kasutame taaskasutatud paberit.

Palun aita sel viisil kaasa keskkonnasõbralikule jäätmekäitlusele ja taaskasutusele.

Ohutusjuhised ja hoiatused

Loe enne külmiku kasutuselevõttu hoolikalt läbi kasutus- ja paigaldusjuhend. See sisaldab olulisi juhiseid külmiku paigaldamiseks, kasutamiseks ja hooldamiseks.

Kasutus- ja paigaldusjuhendit tuleks hoida alles ka hilisema omaniku jaoks.

Tootja ei vastuta, kui järgmisi juhiseid ei järgita:

• See kapp on väga keskkonnasõbralik, kuna kasutab jahutusahelas isobutaani (R600a), mis on keskkonnasõbralik, kuid tuleohtlik maagaas. Kapimise transportimisel ja paigaldamisel tuleb jälgida, et ükski jahutusahela osa ei saaks kahjustada. Vältige lahtist tuld või süüteallikaid kahjustuste korral ja ventileerige ruumi mitu minutit.
• Kahjustatud kappi ei tohi kasutusele võtta; kahtluse korral tuleb ühendust võtta tarnijaga.
• Rikke, hoolduse või puhastuse korral tõmmake pistik pistikupesast välja või lülitage kaitse välja. Tõmmake pistikust, mitte ühendusjuhtmest.
• Elektriseadmete remonti tohivad teha ainult asjatundjad. Asjatundmatu remondi tõttu võib kasutajale tekkida märkimisväärne oht.
• Kõrge alkoholisisaldusega pudeleid tuleb hoida ainult tihedalt suletuna ja püsti. Tuleohtlike gaasidega tooteid (nt koorepihustid, pihustuspudelid jne) ja plahvatusohtlikke aineid ei tohi külmikus hoida – plahvatusoht!

Ohutusjuhised ja hoiatused, eeskirjad, ümbritseva õhu temperatuuri arvestamine

• Jahutusvedeliku ahela osi ei tohi kahjustada, nt ei tohi teravate esemetega torgata aurusti jahutuskanaleid, painutada torusid, kraapida pinnakatet jne. Välja pritsiv jahutusvedelik võib kahjustada silmi.
• Külmiku ventilatsiooniavasid ei tohi katta ega nendele esemeid panna.
• Alust, väljatõmmet, uksi jne ei tohi kasutada astme- või toetuspinana.
• Ärge laske lastel külmikuga mängida. Lapsed ei tohi kunagi istuda näiteks väljatõmbele ega rippuda uksel.
• Lukuga külmiku puhul hoidke võtit lastele kättesaamatus kohas.

Eeskirjad

Kapp sobib toiduainete jahutamiseks.

Kapp on ette nähtud kasutamiseks majapidamises.

Ved yrkesmessig bruk må det tas hensyn til de gjeldende bestemmelsene for yrket.

Det tilsvarer ulykkesforebyggingstorskrift for kjøleanlegg (VBG 20).

Pass på omgivelsestemperaturen

Produktet egner seg for et omgivelsestemperaturområde fra +6°C til +32°C (ST-utførelse +6°C til +38°C, se typeskilt).

Ved omgivelsestemperaturer over +32°C (+38°C) kan det bli for varmt i kjølerommet.

Synker omgivelsestemperaturen under +6°C, opphører kjøleskapets kjølefunksjon.

Kjølerommet blir like kaldt som omgivelsestemperaturen.

Fra 0°C er det frostfare i kjølerommet.

Bli kjent med kjøleskapet

Vennligst brett ut sidene med bilden før De leser videre.

Bruksanvisningen gjelder for flere modeller, detaljforskjell ved bildene er mulig.

Oversikt

Bilde 1

1 Ventilasjonsgitter 2 Bakvegg i kjølerommet (kjølegenerator) 3 Temperaturvelger/innebelysning 4/5 Hylle * 4a Glasplate 6 Grønnsakskuff (stor) * 6a Grønnsakskuff (liten) 7 Ventilasjonsgitter * 8 Beholder * 9 Smør- og osteboks *10 Eggbeholder *11 Beholder *12 Stor flaskehylle 13 Dørtetning

A = Kjøleområde med kaldere temperaturer B = Kjellerområde med varmere temperaturer

* = Ei kehti kõikide mudelite puhul

Külmiku paigaldamine

Asukoht

Kuiv ja ventileeritav ruum sobib asukohaks. Asukoht ei tohiks olla otsese päikesevalguse käes ega soojusallika (nt pliit, radiaator jne) läheduses. Kui seadet ei saa vältida soojusallika kõrvale paigutamast, tuleks kasutada isolatsiooniplaati ning järgida järgmisi ohutuskaugusi teistest soojusallikatest:

Pliitidest 3 cm.

Õli- või söeahjudest 30 cm.

Teise külm- või sügavkülmiku kõrvale paigutamisel on vajalik 2 cm külgmine vahekaugus, et vältida kondensvee teket.

Ukse avanemissuuna muutmine

Kui soovite muuta ukse avanemissuunda, toimige järgmiselt:

Keerake lahti sokliplaat 1 ja nihutage alumine liist 2 (vt detaili).

Keerake lahti alumine hing 3 ja võtke uks ära.

Ülemine tihvt 4 keeratakse lahti kuuskantvõtmega ja nihutatakse ümber.

Pistik 5 uksekäepideme vastasküljel lükatakse noaga välja.

Käepide 6 nihutatakse ümber.

Pistikud 5 või kaasasolevad varupistikud 7 surutakse avatud kruviaukudesse.

Uks kinnitatakse ülemise uksehinge külge, alumine hing pannakse uksele ja kruvitakse kapi külge.

Sokliplaat paigaldatakse kohale.

Kapi tasandamine

Kapp peab seisma tasasel pinnal. Põranda ebatasasused tasandatakse kahe esiosa all oleva kruviga.

Seinavahe tüki paigaldamine Tähtis

Seinavahe tükk (kui on kaasas) tuleb lükata külgseintele.

N

Külmiku paigaldamine

Kallutuskaitsme paigaldamine

Lükake kapp seina juurde ja tasandage see reguleeritavate jalgadega.

Asetage plaadiklambrid 2 ventilatsioonirestile paremale või vasakule küljele ja märkige puuritavad augud.

Puurige kinnitusava ja sisestage tüübel 1.

Pange plaadiklambrid 2 ventilatsiooniresti sisse ja kruvige need seina külge 3.

Lükake kate 4 peale.

Kattekork paigaldatakse

Sisesta kaasasolevad riiulitüüblid riiulite kõrguse reguleerimiseks mõeldud aukudesse, pilt ①/C.

Elektriühendus

Kapp tohib ühendada ainult nõuetekohaselt paigaldatud pistikupessa, mille pinge on 220-240 V / 50 Hz vahelduvvool.

Pistikupesa peab olema kaitstud 10 A kaitsmega.

Õhutamine

Kapi tagaküljel tekkiv soe õhk peab pääsema takistamatult liikuma. Vastasel juhul peab jahutussüsteem töötama rohkem kui vajalik ja see suurendab energiatarbimist. Seetõttu ei tohi ühtegi õhuava kinni katta.

Käivitamine, temperatuuri valimine, väljalülitamine

Enne külmiku esmakordset kasutuselevõttu tuleb see seest puhastada. (Vt puhastamine).

Käivitamine

Keera temperatuuri regulaator (pilt 2/3) asendist „●“ välja.

Jahutussüsteem hakkab tööle, ukse avamisel põleb külmiku sisemuses valgus.

Märkus

Kui külmik töötab, tekib külmutusruumi tagaseinale veepiisku või härmatist (pilt ①/2), see on täiesti normaalne. Vett ega härmatist pole vaja ära pühkida ega maha kraapida. Tagasein sulab automaatselt. Sulavesi koguneb äravoolutorusse (pilt ⑨/A) ja juhitakse kompressorile, kus see aurustub.

Temperatuuri valimine

Temperatuuri saab sujuvalt reguleerida temperatuuri regulaatoriga (pilt ②/3).

„●“ = jahutus ja sisemine valgustus välja lülitatud. Alates „1“ algab jahutus.

Soovitatav on seada temperatuurivalija keskmisele asendile.

KSK 3730 SD

Keldripiirkond saab oma külma õhu jahutussektsioonist läbi resti. Külmaõhu juurdevoolu reguleeritakse resti abil (pilt 2 a).

Väljalülitamine

- Pöörake temperatuurivalija (pilt 2/3) asendisse „●“. Sellega on jahutusseade ja valgustus välja lülitatud.

- Kui külmik jäetakse pikemaks ajaks kasutamata, tuleb pistik pistikupesast välja tõmmata, külmik sulatada ja puhastada.

Jätke külmiku uks lahti.

Toiduainete paigutamine

Sisustuse muutmise võimalused

Külmiku riiuleid saab vajadusel nihutada. Selleks tuleb lihtsalt riiulid välja võtta ja vahetada riiulitoe A, B ja stopperid C käsitsi. Pilt ③ ja ④.

Munahoidjaid saab üles klappida, et teha ruumi tuubidele, väiksematele karpidele jne. Pilt 5.

* Et pudelid ukse avamisel või sulgemisel ei kukuks, saab neid kinnitada pudelihoidjaga. Pilt 6.

Kõik ukses olevad hoidikud saab puhastamiseks välja võtta.

Nende väljavõtmiseks tuleb need lihtsalt üles tõsta. Pilt ③.

* Ei kehti kõikide mudelite puhul.

KSK ...

Pilt ①/B

Tähelepanu, oluline funktsiooni jaoks

Jahutusruumi/keldriruumi temperatuuritsooni säilitamiseks ei tohi vaheplaadi (4a) ja riiulite (12a) asendit muuta.

Toiduainete sissepanemisel jälgige, et

• Kuumad joogid ja toiduained jahutatakse enne külmikusse panekut toatemperatuurini.
• Toiduained tuleks panna hästi pakendatuna või hästi kaetuna. Nii säilivad aroom, värvus, niiskus ja värskus ning välditakse maitse ülekandumist. Pakendamata võib hoida ainult köögivilju, puuvilju ja salatit köögiviljakambris.
• Õli ja rasv ei tohi kokku puutuda plastosade ega ukse tihendiga (need võivad muutuda poorseks).
• Plahvatusohtlikke aineid ei tohi kapis hoida.
• Kange alkohol tuleb hoida tihedalt suletuna ja püsti.
• Jahutussektsioonis on kõige külmemad kohad tagaseina ääres ja alumise riiuli kohal (pilt 1/7).
• Kange alkoholiga pudeleid tohib hoida ainult tihedalt suletuna ja püsti. Tooteid, mis sisaldavad tuleohtlikke gaase (nt vahukoorepihustid, aerosoolpurgid jne) ja plahvatusohtlikke aineid, ei tohi külmikus hoida – plahvatusoht
• Külmiku kõige jahedamad alad on tagumise seina ääres ja kõige alumise riiuli kohal. Kasuta neid alasid õrnade toiduainete jaoks.

Paigutuse näide

Pilt

Jahutusala A

Restriiulitel (4) ülevalt alla: saiakesed, valmistoidud, piimatooted, liha ja vorst.

Köögiviljasahtlis (6): köögiviljad, salat, puuviljad.

Anumas (8): väikesed pudelid, karbid jne.

Uksel olevas hoidikus (9): või ja juust.

Munakanades (10): munad.

Anumas (11): väikesed pudelid, tuubid, karbid.

Pudeliriiulil (12): suured pudelid.

Keldriala B (KSK ...)

Restriiulitel (5) ülevalt alla: joogid lamades, kartulid, sibulad, köögiviljad, konservid jne.

Köögiviljasahtlis (6): köögiviljad, salat, puuviljad.

Puhastamine

Enne puhastamist tõmba seade vooluvõrgust välja või keera kaitse välja.

Külmikut tuleb puhastada kord kuus.

Pesuvesi ei tohi tungida juhtseadmesse ega valgustusse.

Kogu seadme puhastamiseks, välja arvatud ukse tihend, sobib leige vesi koos õrna, kergelt desinfitseeriva pesuvahendiga.

Sobimatud on liiva- või happesisaldusega pesuvahendid või keemilised lahustid.

Ukse tihend (pilt 1/13) pühitakse puhta veega ja seejärel kuivatatakse põhjalikult.

Kogumisrenn (pilt ⑨/A) ja sulamisvee äravooluava (pilt ⑨/B) külmutusosas tuleks puhastada sagedamini, et sulamisvesi saaks takistamatult ära voolata.

Äravooluava torgatakse läbi pulga vms. Jälgi, et pesuvesi ei voolaks eelistatavalt läbi äravooluava aurustusnõusse.

Pärast puhastamist ühenda seade uuesti vooluvõrku ja lülita sisse.

Näpunäiteid energia säästmiseks

• Paiguta külmik jahedasse ja hästi ventileeritavasse ruumi, mitte otsese päikesevalguse kätte ega soojusallika (pliit vms) lähedusse.
• Jahuta soojad toidud enne külmikusse panekut.
• Pane sulatamist vajav külmutatud toit külmikusse, et nende toitude külm oleks ära kasutatud külmikus oleva toidu jahutamiseks.
• Hoia külmiku uksi võimalikult lühikest aega lahti, kui toitu sisse või välja võtad.

Väikesed vead, mida saab ise parandada

Enne kui kutsute kohale hooldust, proovige võimalikud tööhäired kõrvaldada vastavalt järgmisele loetelule. Nõuannete eest tuleb tasuda täishinda ka garantiiajal.

Feil	Mulig årsak
Unormale lyder:	- Enten står kjøleskapet utstodig eller noe har satt seg fast i kjøleanlegget.- En del på baksiden kan ikke svinge fritt og berører skapet eller veggen bak.Bøy denne delen forsiktig bort.
Belysningen i kjøleskapet funksjonerer ikke:	- Temperaturvelgeren (bilde 10/3) står på „●”.- Lyspæren er defekt. Trekk støpslet ut, ta av dekslet (bilde 10/19), skift ut pæren (maks. 15 W, 220 V, sokkel E 14).- Lyskontakten (bilde 10/20) klemmer.Prøv om den lar seg bevege. Hvis ikke, må det tilkalles service.
Kjøleevnen går tilbake:	- Døren er blitt åpnet ofte.- Åpningene for lufting er teldekket.- Noe har satt seg fast mellom kjøleapparatet og veggen bag.
Skapet blir ikke kaldt:	- Støpselet sitter løst i stikkontakten.- Sikringen er gått.- Temperaturvelgeren (bilde 10/3) står på „●”.
Fuktighet på bunnen av kjølerommet:	- Avtiningshullet (bilde 9/B) er tett.Hullet rengjøres med en pinne.

Väikesed vead, mida saate ise parandada

Kui te ei suuda siin loetletud viidete abil viga parandada, helistage palun klienditeenindusse.

Sel juhul ei tohi teha täiendavaid remonditöid, eriti mitte seadme elektrilistele osadele.

Ärge avage ust tarbetult sageli, nii väldite külmakahjustusi.

Tehniline teenindus

Andmeplaat

Tehnilise teeninduse kutsumisel palun märkige külmiku number (pilt 1/21) ja FD-number (pilt 1/22).

Need numbrid on märgitud andmeplaadile, mis asub seadme all vasakul.

Juhised utiliseerimiseks, ohutusmeetmed ja hoiatused

Vana seadme utiliseerimine

Kui te lõpetate vananenud seadme kasutamise, võtke ettevaatusabinõuna kasutusele, et muuta see kohe kasutuskõlbmatuks. Eemaldage pistik ja lõigake ühendusjuhe läbi. Võtke lukk lahti või rikkuge selle töö. Sellega väldite võimalikku ohtu, et mõni laps võib seadmega mängides sisse jääda ja sattuda tõsistesse ohtudesse.

Külmutus- ja sügavkülmutusseadmed sisaldavad isolatsioonigaase ja külmutusagenseid, mis vajavad nõuetekohast utiliseerimist. Lisaks on need valmistatud väärtuslikest toorainetest, mida saab taaskasutada. Seetõttu usaldage kasutusest kõrvaldatava seadme utiliseerimine alati oma kohaliku jäätmekäitlusettevõtte pädevusele. Kahtluse korral pöörduge vastavate kohalike omavalitsuste poole või konsulteerige oma edasimüüjaga. Vältige seadme torustike kahjustamist või rikkumist, kuni need ootavad vastava teenistuse kogumist, ja nõudke utiliseerimismeetodit, mis arvestab meie keskkonna väärilist kohtlemist.

Uue seadme pakendi kõrvaldamine

Kõik teie uue seadme pakendis kasutatud materjalid on keskkonnasõbralikud ja täielikult taaskasutatavad. Pappkastide valmistamisel on kasutatud vanapaberit, mille osakaal on 80–100 protsenti. Puitosi ei ole töödeldud ühegi keemilise ainega.

Meie ettevõte aitab kaasa keskkonnakaitsele, kasutades taaskasutatud paberit.

Lehed on polüetüleenist (PE), kinnitusrihmad polüpropüleenist (PP) ning kiilud ja padjad on klorofluorosüsivesinikest (CFC) vabad polüstüroolist (PS).

Kõik need materjalid on puhtad süsivesinikud ja sobivad ideaalselt ringlussevõtuks. Järeltöötlus ja materjalide taaskasutamine säästab toorainet ja aitab vähendada jäätmete hulka.

Saksamaa Liitvabariigis saate pakendi tagastada oma edasimüüjale, kes annab selle üle materjalide taaskasutuskeskusesse edasiseks töötlemiseks ja ringlussevõtuks.

Küsige nõu oma kohalikult omavalitsuselt ja uurige välja oma elukohale lähima kasutatud seadmete utiliseerimiskeskuse ning materjalide taaskasutus- ja töötlemiskeskuse aadress. Palun aidake kaasa meie keskkonna kaitsmisele, toetades ringlussevõttu ja loodust mitte saastavaid utiliseerimismeetodeid.

Ohutusmeetmed ja hoiatused

Enne esmakordset kasutuselevõttu lugege hoolikalt läbi montaažijuhend ja kasutusjuhendis sisalduv teave. Need sisaldavad väga olulisi juhiseid seadme paigaldamiseks, kasutamiseks ja hooldamiseks.

Hoidke need juhendid alles ja ärge kahjustage neid. Pidage meeles, et seadme müümisel tuleb need üle anda uuele omanikule.

Hoiatame, et tootja ei vastuta kahjude eest, mis võivad tekkida järgmiste juhiste eiramise tõttu:

Ohutusmeetmed ja hoiatused

- See seade sisaldab väikeses koguses külmaainet isobutaani (R600a). Isobutaan on looduslik gaas, millel on suurepärane keskkonnasõbralikkus, kuid tuleb arvestada, et tegemist on tuleohtliku gaasiga. Seetõttu tuleb seadme teisaldamisel või paigaldamisel jälgida, et külmutusahela ükski osa ei saaks kahjustada. Kui mõni osa saab kogemata kahjustada, ventileerige ruumi mitu minutit ja vältige kindlasti seadme kokkupuudet leegi, tule või süüteallikatega.

- Palun ärge käivitage seadet, mis on kahjustatud või vigane. Kahtluse korral küsige enne nõu oma edasimüüjalt.

- Seadme paigaldamine ja asukoht peavad vastama paigaldusjuhendis toodud juhistele. Elektripaigaldise eripärad peavad ühtima andmesildil näidatud andmetega.

- Seadme elektrilise ohutuse tagamiseks on hädavajalik, et eluruumis oleks nõuetekohaselt paigaldatud maandussüsteem.

- Rikke korral ning alati hooldus- või puhastustööde ajal tuleb seade kõigepealt vooluvõrgust lahti ühendada, kas pistik seinakontaktist välja tõmmates või kaitse välja keerates. Pistikust tõmmates hoidke alati pistiku korpusest, mitte kunagi juhtmest.

- Usaldage kõik seadme parandus- ja remonditööd ainult kvalifitseeritud tehnikutele või elektrikutele. Pidage meeles, et lohakalt või mittenõuetekohaselt tehtud parandused võivad kujutada tõsist ohtu seadme kasutajale.

- Kui seadmes hoitakse kõrge alkoholisisaldusega jooke, tuleb need panna õhukindlatesse pudelitesse ja hoida alati püstiasendis. Seadmes ei tohi mingil juhul hoida gaasilisi propellente sisaldavaid tooteid (nt aerosoolpurgis vahukoor, pihustid jne) ega plahvatusohtlikke aineid. - Plahvatusoht!

- Jälgige, et külmutusahela osad ei saaks kahjustada. See tähendab, et ärge torgake külmutusagensi kanaleid teravate esemetega, ärge painutage torusid, ärge kraapige pinda ega katet, et vältida külmutusagensi pritsimist. Pidage meeles, et see aine võib süttida; lisaks võib see silma sattudes põhjustada tõsiseid silmavigastusi.

- Ärge katke ega blokeerige ventilatsiooni- ja õhutusavasid ega -kanaleid.

- Ärge kasutage seadme soklit, sahtleid ega uksi astme-, toe- ega jalatoena; ärge ka nendele toetuge.

- Ärge laske lastel seadmega mängida. Jälgige ka, et väikesed lapsed ei istuks sahtlites ega kasutaks uksi kiigena.

- Kui teie seadmel on lukustus, hoidke võtit kindlas kohas, lastele kättesaamatus kohas.

Tehnilised andmed

Toatemperatuuri reguleerimine

Tehnilised andmed

Seade on ette nähtud toiduainete jahutamiseks.

Selle kasutusala on kodune.

Kui seda kasutatakse ärisektoris, tuleb järgida vastava sektori spetsifikatsioone ja norme.

Seade on häirekindel vastavalt direktiivile 87/308/EMÜ.

Samuti järgib see külmutusseadmete põhjustatud õnnetuste vältimise direktiivi (VBG 20).

Külmutusahel on läbinud vastavad tiheduse kontrollid.

See seade vastab kehtivatele elektriseadmete ohutusnõuetele.

Ümbritseva õhu temperatuuri kontroll

Seade on ette nähtud töötamiseks ümbritseva õhu temperatuurivahemikus +6 °C kuni +32 °C (mudel ST: +6 °C kuni +38 °C, vt andmesilti).

Kui ümbritseva õhu temperatuur ületab +32 °C (+38 °C), võib külmutuskambri temperatuur olla liiga kõrge.

Kui ümbritseva õhu temperatuur langeb alla +6 °C, katkestab seade jahutusprotsessi.

Külmutuskambri temperatuur on alati sama külm kui ümbritseva õhu temperatuur.

Alates 0 °C-st on oht, et külmiku sisemusse tekib härmatis.

Seadmega tutvumine

Selle juhendi lugemisel palun avage viimased leheküljed ja vaadake jooniseid. Need aitavad teil juhiseid paremini mõista.

See kasutusjuhend kehtib mitme mudeli kohta. Seetõttu võib mõni illustreeritud detail või varustuse osa puududa teie seadmel või ei pruugi täpselt ühtida teie mudeli eripäradega.

Ülevaateskeem

Joonis 1

1 Ventilatsioonirest 2 Külmiku tagapaneel (külmagenereerija) 3 Termostaadi/sisevalgustuse nupp 4/5 Restid * 4a Vaheplaat külmiku ja hoiuala vahel 6 Köögiviljasahtel (suur) * 6a Köögiviljasahtlid (väikesed) 7 Sokkel (ventilatsioonirestiga) * 8 Riiulid * 9 Juustu- ja võikarp * 10 Munahoidja * 11 Konteinerid * 12 Pudeliriiul 13 Ukse tihend A = Külmutuskamber - "külmemad" temperatuurid B = Hoiuala - "vähem külmad" temperatuurid

Seadme asukoht

Seadme asukoht

Paigalduskoht

Kõige sobivam koht teie külmutusseadme paigaldamiseks on kuiv ruum, kus on hea ventilatsioon. Pidage meeles, et te ei tohi seda jätta otsese päikesevalguse kätte ega paigaldada aktiivse soojusallika (radiaator, ahi, pliit jne) lähedusse. Kui viimane on siiski vältimatu, tuleb kasutada sobivaid isolatsioonipaneele või kaitsta seadet, järgides allpool toodud minimaalseid vahekaugusi:

3 cm vahe seadme ja elektritoitega ahjude vahel, nii kõrgete kui madalate 30 cm vahemaa seadme ja õli- või söeküttega pliitide vahel.

Seadme loodimine

Veenduge, et seade toetub kindlale ja täiesti tasasele põrandale.

Korvake põranda ebatasasused, reguleerides vastavalt seadme esiosas asuvaid keermestatud jalgu.

Seinadistantsi paigaldamine Tähtis

Distantss (kui see kuulub tarnekomplekti) tagab vajaliku vahemaa seadme ja seina vahel. Paigaldamiseks piisab selle sisestamisest seadme külgpaneeli.

Ukse avanemissuuna muutmine

Kui on vaja muuta seadme ukse avanemissuunda, toimige järgmiselt:

Keerake lahti sokkel 1 ja kinnitage esipaneel 2 vastasküljele.

Keerake lahti alumine hing 3 ja eemaldage seadme uks.

Keerake lahti ülemise hinge polt 4 ja paigaldage see vastasküljele.

Kasutades nuga, eemaldage korgid 5, mis asuvad seadme käepideme vastasküljel.

Vahetage käepide 6 vastasküljele.

Sulgege augud korkidega 5 või varukorkidega 7. Haakige seadme uks ülemise hinge külge, ühendage alumine hing uksega ja kruvige see kindlalt seadme korpuse külge.

Joondage sokkel ja kinnitage see uuesti.

Seadme asukoht

Kuidas paigaldada seinale kinnitusseadet

Et seade ei kukuks ümber, tuleb see kinnitada seina külge.

Selleks viige seade seina juurde ja sirutage see, pöörates seadme esiosas olevaid jalgu vastavalt.

Seejärel asetage plekist klamber 2 ventilatsioonivõre peale, vasakule või paremale, ja märkige kinnitusava seinale.

Puurige kinnitusava ja sisestage tüübel 1.

Haakige plekist klamber 2 ventilatsioonivõre külge ja kruvige see seina külge 3.

* Katke maskiga 4

Korkide sisestamine

Seadmega kaasas olevad plastkorgid on mõeldud plaatide kõrguse reguleerimise aukude katmiseks. Katmiseks sisestage korgid aukudesse, nagu on näidatud joonisel ④/C.

Elektriühendus

Ühendage seade vastavalt eeskirjadele paigaldatud pistikupessa vahelduvvoolu 220-240 V/50 Hz.

Veenduge, et pistikupesa on kaitstud vähemalt 10-amprise kaitsmega.

Ventilatsioon

Oluline on, et seadme tagapaneelil soojenev õhk saaks vabalt väljuda, vastasel juhul suureneb külmutusagregaadi töö, mis toob kaasa suure ja tarbetu elektritarbimise.

Seetõttu veenduge, et ventilatsiooni- ja õhuava restid poleks kunagi kaetud ega blokeeritud.

* = Mitte kõigil mudelitel

E

Ühendamine, temperatuuri valimine, lahtiühendamine

Enne esmakordset kasutuselevõttu puhastage seadme sisemus ja kõik tarvikud põhjalikult (vt "Puhastamine").

Ühendamine

Pöörake termostaadi nuppu (joonis ②/3), et see välja viia asendist "●". Seade hakkab jahutama.

Sisevalgustus lülitub sisse, kui seadme uks avatakse.

Märkus

Kompressoragregaadi töö põhjustab külmutuskambri tagapaneelil härmatise või kondensaadi kogunemist, joonis ①/2. Härmatist pole vaja maha kraapida ega veepiisku kuivatada. Tagapaneel sulatab end uuesti automaatselt, vesi voolab äravoolukanali kaudu, joonis ⑨/A, kompressoragregaati ja aurustub.

Temperatuuri valimine

Temperatuuri reguleerimine on pidev ja seda valitakse termostaadi nupuga (joonis ②/3).

Termostaat asendis "●" = jahutus ja sisevalgustus on välja lülitatud. Jahutus algab ja selle intensiivsus suureneb alates asendist "1".

Soovitame keskmist seadistust.

Seadme väljalülitamine

● Keera termostaadi nupp (joonis ②/3) asendisse "●". Sellega lülitatakse välja jahutusprotsess ja sisevalgustus. - Kui seade soovitakse pikemaks ajaks välja lülitada, ühenda see vooluvõrgust lahti või lülita kaitse välja. Puhasta seadme sisemus korralikult ja jäta uks lahti.

Toiduainete paigutamine

Kuidas muuta tarvikute paigutust

Külmiku riiulid on vahetatavad ja neid saab vastavalt vajadusele ümber paigutada.

Vahetamiseks eemalda pesad "A", "B" ja korgid "C" ning paigalda need uuesti sobivasse kohta.

Joonised ③ ja ④

* Munahoidja sisu saab tõsta, nii et konteinerit saab kasutada muude esemete hoidmiseks. Näiteks: torud, väikesed purgid jne. Joonis ⑤. * Pudelihoidja hoiab ära pudelite kukkumise, kui seadme ust avada või sulgeda. Joonis 6

Kõik riiulid ja uksele paigaldatud tarvikud saab puhastamiseks seadmest eemaldada.

Eemaldamiseks tõsta vastav riiul või tarvik üles ja võta seadmest välja. Joonis ⑧

KSK...

Joonis ①

Tähelepanu, oluline märkus seadme töö kohta

Selleks, et iga sektsioon, st külmik ja hoiuala, säilitaks oma vastava kliimakeskkonna, ärge muutke eraldusplaadi (4a) või konteineri (12a) asukohta.

* Mitte kõigil mudelitel

Toiduainete paigutamine

Toiduainete seadmesse paigutamisel järgige järgmist

• Laske toitudel või jookidel enne seadmesse panemist jahtuda.
• Hoidke toiduained alati kaetuna või nõuetekohaselt pakendatuna. Nii väldite nende kuivamist, värvuse muutumist, aroomi vähenemist või toiteväärtuse kadu. Samuti väldite maitsete segunemist. Ainult köögivilju, puuvilju ja juurvilju võib hoida lahtiselt köögiviljakastides ilma eelneva pakendamiseta.
• Vältige rasva või õli sattumist seadme plastosadele, eriti kehtib see ukse tihendi kohta (plast ja kumm on väga poorsed materjalid).
• Ärge hoidke seadmes plahvatusohtlikke aineid, plahvatusoht! Kui hoiate seadmes kõrge alkoholisisaldusega jooke, tuleb need pakendada õhukindlatesse pudelitesse ja hoida alati püstiasendis.
• Külmiku kõige külmemad tsoonid on tagapaneel ja alumine plaat. Kasutage neid tsoone õrnade toiduainete säilitamiseks.

Näide sisustuse paigutusest

Illustratsioon ①/A

Külmik

Plaatidel (4), ülalt alla: leib ja saiakesed, keedetud toidud, piimatooted, liha ja vorstitooted.

Köögiviljakastides (6), juurviljad, köögiviljad ja puuviljad.

Riiulil (8) väikesed pudelid, purgid jne.

Ukseruumi aksessuaarides (9) juust ja või.

Munarestidel (10) munad.

Konteinerites (11) väikesed pudelid, tuubid, purgid jne.

Pudeliriiulil (12) suured pudelid.

Joonis ①/B (KSK...)

Hoiuala

Plaatidel (5) ülalt alla: joogid lamavas asendis, kartulid, sibulad, köögiviljad, konservipurgid jne.

Köögiviljakorvis (6) köögiviljad, aedviljad ja puuviljad.

E

Puhastamine

Puhastamine

Palun enne puhastustööde tegemist ühendage seade kindlasti vooluvõrgust lahti või keerake kaitse lahti.

Võimalusel puhastage külmikut vähemalt kord kuus.

Jälgige, et puhastusvesi ei pääseks juhtpaneelile ega sisemisele valgustusele. Välja arvatud ukse tihend, võite kogu seadet puhastada sooja veega, millesse on eelnevalt lahustatud veidi desinfitseerivat pesuainet, nt nõudepesuvedelikku. Ärge kunagi kasutage liiva ega happeid või lahusteid sisaldavaid puhastusvahendeid.

Puhasta ukse tihendit (joonis 1/13) lihtsalt puhta veega ja kuivata seejärel hästi.

Puhasta äravoolukanalit (joonis 9/A) ja sõela (joonis 9/B) sageli, et kondensvesi saaks takistusteta voolata. Sõela tõhusaks puhastamiseks torgi selle augud läbi hambaorku või muu sarnasega. Vältida tuleb puhastusvee voolamist läbi sõela aurustusalusele.

Pärast puhastamist ühenda seade uuesti vooluvõrku.

Nõuandeid elektri säästmiseks

• Paiguta seade kohta, kus on hea õhuvahetus. Jälgi, et seade ei oleks otsese päikesevalguse käes ega aktiivse soojusallika (radiaator, ahi jne) lähedal.
• Lase toitudel ja jookidel enne seadmesse panemist jahtuda.
• Soovitame külmutatud tooteid sulatada külmkapikambris. Nii kasutatakse ära külmutatud toodete külm, et aidata jahutada selles piirkonnas hoitavaid värskeid toiduaineid.
• Toitude sisse- või väljapanemisel seadmesse toimi kiiresti, et vältida ukse liiga kaua lahti hoidmist.

Väikesed kergesti parandatavad rikked

On väikseid rikkeid, mis ei pruugi tähendada seadme riket. Seetõttu ei ole alati vaja kutsuda hooldustehnikut. Sageli on tegemist väikeste riketega, mida on väga lihtne parandada. Et vältida tarbetuid hoolduskülastusi, kontrollige, kas teie tuvastatud rike on toodud järgmises tabelis. Nii väldite ajakulu ja kulutusi, mida garantiitingimused ei pruugi alati katta.

Anomalía	Posibles causas y cómo rectificar
En caso de producirse ruidos extraños	● Asiento deficiente de la unidad, es decir, no está instalada bien derecha o reposa sobre suelo de superficie desigual.● Alguno de los componentes en el panel posterior roza contra la unidad o contra la pared impidiéndole girar libremente. En este caso, enderezar el componente en cuestión cuidadosamente.
En caso de no funcionar la iluminación interna	● El mando termostato (Ilustración 10/3) se encuentra en la posición "●".● Bombilla defectuosa. Para cambiar, desenchufar la unidad o desenroscar el fusible. Retirar la pantalla (Ilustración 10/19) y cambiar la bombilla (15 W, 220V, base E 14).● Interruptor (Ilustración 10/20) bloqueado. Tratar de hacerlo desenganchar. Si no reacciona, solicitar la intervención del servicio de asistencia técnica.
Disminución de la intensidad de refrigeración:	● Se abrió la puerta de la unidad con excesiva frecuencia.● La rejilla de ventilación y purga de agua está tapada o bloqueada.● Hay algún objeto enganchado entre el grupo compresor y la pared.
La unidad no refrigera:	● Conexión deficiente del enchufe en la caja.● Fusible de la red desenganchado.● El termostato del frigorífico (Ilustración 10/3) se encuentra en la posición "●".
Agua en el fondo de la cámara frigorífica:	● Colador (Ilustración 9/B) atascado. Limpiar con un palillo.

E

Väikesed kergesti parandatavad rikked

Kui seade ei hakka pärast nende hoiatuste järgimist korralikult tööle, paluge hooldustehniku abi.

Ärge proovige riket ise parandada. Kõiki toiminguid, mida eespool pole kirjeldatud, eriti elektriliste komponentidega seotuid, tohivad teha ainult hooldustehnikud.

Ärge avage seadme ust tarbetult, et vähendada külma kadu maksimaalselt.

Tehnilise abi teenindus

Palun ärge unustage tehnilise abi teeninduse poole pöördudes märkida oma seadme E-numbrit (joonis ⑪/21) ja FD-numbrit (joonis ⑪/22).

Need andmed on seadme alumisel küljel vasakul asuval tehniliste andmete plaadil.

KDR ... KSR ... /R

1/A

KSK ...

KSK 3730 SD A B

A B 1/B

8

9

10

11

Bosch Info-Team:

DE 0180/5304050

AT 0660/5995

Internet:

http://www.bosch-hausgeraete.de

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud

Muudatused on reserveeritud
