KIL24NSF3 - šaldytuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Šaldytuvas su šaldikliu
Matmenys (aukštis x plotis x gylis)	122.5 cm x 54 cm x 55 cm
Svoris	50 kg
Elektros maitinimas	220-240 V, 50 Hz
Energijos klasė	A++
Bendra talpa	200 L
Šaldymo talpa	150 L
Šaldiklio talpa	50 L
No Frost funkcija	Taip (šaldiklyje)
Temperatūros valdymas	Skaitmeninis elektroninis
Montavimo tipas	Integruojamas (built-in)
Triukšmo lygis	38 dB
Klimato klasė	SN-ST
Šaldymo sistema	Kompresorius
Vidaus apšvietimas	LED
Lentynų medžiaga	Grūdintas stiklas
Atostogų funkcija	Taip
Atidarytų durų signalizacija	Taip
Priežiūra ir valymas	Valyti minkšta šluoste ir neutraliu plovikliu; jei reikia, rankiniu būdu atitirpinti šaldytuvą (šaldiklis automatinis No Frost).
Sauga	Automatinis durų uždarymas; reguliuojamos kojelės niveliavimui; vaikų saugos užraktas (pagal modelį).
Atsarginės dalys ir remontas	Galimos oficialiame Bosch techninės priežiūros centre. Remonto indeksas yra 7.5/10.

Dažnai užduodami klausimai - KIL24NSF3 BOSCH

Kaip nustatyti Bosch KIL24NSF3 šaldytuvo temperatūrą?

Temperatūrą galite nustatyti naudodami elektroninį valdymo skydelį. Paspauskite temperatūros mygtuką ir pasirinkite norimą vertę nuo 2 °C iki 8 °C šaldytuvui, o šaldikliui - nuo -18 °C iki -24 °C.

Ką daryti, jei šaldytuvas nešaldo pakankamai?

Patikrinkite temperatūros nustatymus, įsitikinkite, kad durys gerai uždarytos, išvalykite galinius kondensatorius ir patikrinkite, ar ventiliacijos grotelės neužkimštos. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

Kaip išvalyti šaldytuvo vidų?

Atjunkite prietaisą, išimkite visus maisto produktus ir lentynas. Valykite minkšta šluoste, sudrėkinta šiltame vandenyje su neutraliu plovikliu. Nenaudokite abrazyvinių priemonių ar tirpiklių. Prieš vėl jungdami, gerai nusausinkite.

Ar šaldytuvas turi No Frost funkciją?

Taip, šaldiklyje yra No Frost sistema, kuri neleidžia susidaryti ledui. Šaldytuvą reikia periodiškai atitirpinti rankiniu būdu, jei toje zonoje nėra No Frost sistemos.

Ką reiškia atidarytų durų signalizacija?

Garsinis signalas rodo, kad durys buvo atidarytos ilgiau nei 60 sekundžių. Uždarykite jas, kad sutaupytumėte energijos ir išvengtumėte šalčio praradimo. Signalas automatiškai sustos uždarius duris.

Kokia yra KIL24NSF3 klimato klasė?

Klimato klasė yra SN-ST, o tai reiškia, kad jis tinkamai veikia esant aplinkos temperatūrai nuo +10 °C iki +38 °C.

Kaip pakeisti LED lemputes?

LED apšvietimas yra ilgalaikis ir jo nereikia keisti. Jei jis sugenda, kreipkitės į oficialų techninės priežiūros centrą, nes vartotojas negali jo pakeisti.

Ar galiu įmontuoti šaldytuvą į uždarą baldą?

Taip, šis modelis skirtas integruojamam montavimui (built-in). Būtinai palikite tinkamas ventiliacijos angas pagal instrukcijas, kad užtikrintumėte tinkamą oro cirkuliaciją.

Ką daryti, jei šaldytuvas per daug triukšmauja?

Patikrinkite, ar jis išlygintas ir neliečia baldų ar sienų. Įprasti garsai apima kompresorių ir šaltnešio cirkuliaciją. Jei triukšmas labai didelis, patikrinkite kojeles arba kvieskite techninės priežiūros tarnybą.

Kur galiu gauti atsargines dalis?

Originalios atsarginės dalys yra prieinamos per oficialų Bosch techninės priežiūros centrą. Galite užsisakyti lentynas, stalčius ar filtrus įgaliotose parduotuvėse arba internete.

NAUDOJIMO INSTRUKCIJA KIL24NSF3 BOSCH

Informacija apie remonta - Šaldytuvas

i Dél šio dokumento.... 213

1.1 Svarbi informacija....213

1.1.1 Paskirtis 213

1.2 Simbolių paaiškinimas 213

1.2.1 Pavojaus lygiai.... 213

1.2.2 Pavojaus simboliai 213

1.2.3 Ispėjimų struktūra.... 214

1.2.4 Bendrieji simboliai 214

Sauga 215

2.1 Bendrosios saugos instrukcijos.... 215

2.1.1 Visi buitiniai prietaisai 215

Irankiai ir pagalbinės priemonės....216

Remontas 217

4.1 Durelių tarpiklio keitimas 217

4.1.1 Durelių tarpiklio išėmimas.... 217

4.1.2 Durelių tarpiklio įdėjimas.... 217

4.2 Durelių vyrio keitimas.... 220

4.2.1 Durelių vyrio nuėmimas 220

4.2.2 Durelių vyrio uždėjimas 221

4.3 Lentynos keitimas....222

4.3.1 Lentynos nuémimas 222

4.3.2 Lentynos idéjimas 222

4.4 Butelių padėklo keitimas 223

4.4.1 Butelių padėklo išėmimas 223

4.4.2 Butelių padėklo įdėjimas.... 223

4.5 Durelių lentynos keitimas 224

4.5.1 Durelių lentynos išėmimas....224

4.5.2 Durelių lentynos jdėjimas.... 224

4.6 Vaisių ir daržovių talpyklos keitimas....225

4.6.1 Vaisių ir daržovių talpyklos išėmimas 225

4.6.2 Vaisių ir daržovių talpyklos jdėjimas 225

4.7 Lemputés keitimas.... 226

4.7.1 Lemputės išėmimas 226

4.7.2 Lemputės įdėjimas 226

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spindu-liuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2021-03-10_9001628519 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 214 iš 361

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti į aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.

4.2.1 Durelių vyrio nuėmimas

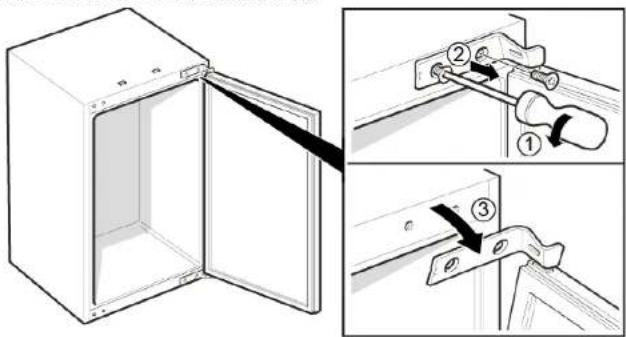

1. 1. Išsukite du varžtus (1).
2. Atleiskite viršutinį vyrį (2).
3. Atitraukite dureles su viršutiniu vyriu (3).

Viršutinis vyris nuimtas.

Remontas

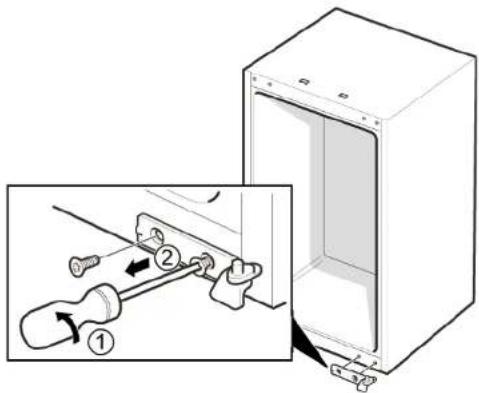

1. 1. Išsukite du varžtus (1).

2. Nuimkite apatinj vyrj (2).

Apatinis vyris nuimtas.

4.2.2 Durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.3.1 Lentynos nuémimas

Ištraukite lentyną.

4.3.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.4 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.4.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.4.2 Butelių padėklo jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.5 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.5.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.5.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Išimkite talpyklą (2).

4.6.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.7 Lemputės keitimas

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
√ Vidiniai tvirtinimo elementai šalia lemutės turi būti nuimti.

4.7.1 Lemputės išėmimas

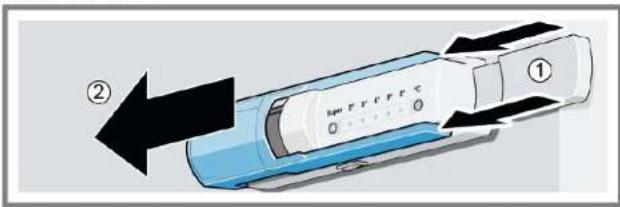

▶ 1. Pastumkite dengiančiąsias groteles (1).
2. Paslinkite dengiančiąsias groteles i priekj (2).
3. Nuimkite dengiančiąsias groteles (3).
4. Išsukite lemputę (4).

4.7.2 Lemputės jdėjimas

Pakaitinė lemputė: 220 VAC – 240 VAC, E14 lemputės laikiklis, žr. sugedusios lemputės galią vatais.

▶ Uždėkite atvirkščia eilės tvarka.
