Typ produktu	Lodówka z zamrażarką
Wymiary (wys. x szer. x głęb.)	122.5 cm x 54 cm x 55 cm
Waga	50 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Klasa energetyczna	A++
Pojemność całkowita	200 L
Pojemność chłodziarki	150 L
Pojemność zamrażarki	50 L
Funkcja No Frost	Tak (w zamrażarce)
Sterowanie temperaturą	Elektroniczne cyfrowe
Typ instalacji	Do zabudowy
Poziom hałasu	38 dB
Klasa klimatyczna	SN-ST
System chłodzenia	Sprężarka
Oświetlenie wewnętrzne	LED
Materiał półek	Szkło hartowane
Funkcja wakacyjna	Tak
Alarm otwartych drzwi	Tak
Konserwacja i czyszczenie	Czyścić miękką ściereczką i neutralnym detergentem; w razie potrzeby rozmrażać ręcznie chłodziarkę (zamrażarka No Frost automatycznie).
Bezpieczeństwo	Automatyczne zamykanie drzwi; regulowane nóżki do poziomowania; blokada bezpieczeństwa dla dzieci (w zależności od modelu).
Części zamienne i naprawialność	Dostępne w autoryzowanym serwisie Bosch. Wskaźnik naprawialności wynosi 7.5/10.

Często zadawane pytania - KIL24NSF3 BOSCH

Jak ustawić temperaturę w lodówce Bosch KIL24NSF3?

Temperaturę można ustawić za pomocą panelu sterowania elektronicznego. Naciśnij przycisk temperatury i wybierz żądaną wartość między 2°C a 8°C dla chłodziarki, a między -18°C a -24°C dla zamrażarki.

Co zrobić, jeśli lodówka nie chłodzi wystarczająco?

Sprawdź ustawienia temperatury, upewnij się, że drzwi są dobrze zamknięte, wyczyść tylne skraplacze i sprawdź, czy nie ma przeszkód w kratkach wentylacyjnych. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Jak wyczyścić wnętrze lodówki?

Odłącz urządzenie, wyjmij całą żywność i półki. Wyczyść miękką ściereczką zwilżoną ciepłą wodą z neutralnym detergentem. Nie używaj ściernych środków ani rozpuszczalników. Dokładnie osusz przed ponownym podłączeniem.

Czy lodówka ma funkcję No Frost?

Tak, zamrażarka posiada system No Frost, który zapobiega tworzeniu się lodu. Chłodziarka wymaga okresowego ręcznego rozmrażania, jeśli nie ma systemu No Frost w tej strefie.

Co oznacza alarm otwartych drzwi?

Dźwiękowy alarm sygnalizuje, że drzwi były otwarte przez ponad 60 sekund. Zamknij je, aby oszczędzać energię i uniknąć utraty chłodu. Alarm zatrzyma się automatycznie po zamknięciu.

Jaka jest klasa klimatyczna KIL24NSF3?

Klasa klimatyczna to SN-ST, co oznacza, że urządzenie działa prawidłowo w temperaturach otoczenia od +10°C do +38°C.

Jak wymienić żarówki LED?

Oświetlenie LED jest trwałe i nie wymaga wymiany. W przypadku awarii skontaktuj się z autoryzowanym serwisem, ponieważ nie podlega wymianie przez użytkownika.

Czy mogę zainstalować lodówkę w zamkniętej zabudowie?

Tak, ten model jest przeznaczony do zabudowy. Upewnij się, że pozostawiono odpowiednią wentylację zgodnie z instrukcją obsługi, aby zapewnić prawidłowy przepływ powietrza.

Co zrobić, jeśli lodówka wydaje nadmierny hałas?

Sprawdź, czy jest wypoziomowana i nie dotyka mebli lub ścian. Normalne dźwięki to praca sprężarki i cyrkulacja czynnika chłodniczego. Jeśli hałas jest zbyt głośny, sprawdź nóżki lub wezwij serwis.

Gdzie mogę zdobyć części zamienne?

Oryginalne części zamienne są dostępne w autoryzowanym serwisie Bosch. Możesz zamówić części takie jak półki, szuflady lub filtry w autoryzowanych sklepach lub online.

INSTRUKCJA OBSŁUGI KIL24NSF3 BOSCH

4.3 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 243

1.1 Ważne informacje.... 243

1.1.1 Cel dokumentu 243

1.2 Objąśnienie symboli ostrzegawczych.... 243

1.2.1 Oznaczenie poziomów niebezpieczeństwa 243

1.2.2 Symbole ostrzegawcze 243

1.2.3 Budowa ostrzeżeń 244

1.2.4 Ogólne symbole.... 244

Bezpieczeństwo.... 245

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 245

2.1.1 Wszystkie sprzęty gospodarstwa domowego 245

Narzędzia i pomoce techniczne 246

Naprawy 247

4.1 Wymiana uszczelki drzwiczek 247

4.1.1 Demontaż uszczelki drzwiczek 247

4.1.2 Montaż uszczelki drzwiczek 247

4.2 Wymiana zawiasu drzwiczek.... 250

4.2.1 Demontaż zawiasu drzwiczek 250

4.2.2 Montaż zawiasu drzwiczek 251

4.3 Wymiana półki 252

4.3.1 Demontaż półki 252

4.3.2 Montaż półki 252

4.4 Wymiana podstawki na butelki 253

4.4.1 Demontaż podstawki na butelki.... 253

4.4.2 Montaż podstawki na butelki.... 253

4.5 Wymiana półki drzwiczek 254

4.5.1 Demontaż półki drzwiczek 254

4.5.2 Montaż półki drzwiczek 254

4.6 Wymiana pojemnika na owoce i warzywa 255

4.6.1 Demontaż pojemnika na owoce i warzywa.... 255

4.6.2 Montaż pojemnika na owoce i warzywa.... 255

4.7 Wymiana żarówki 256

4.7.1 Demontaż żarówki 256

4.7.2 Montaż żarówki.... 256

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[0354]		Identyfikacja prostej wskazówki (tylko tekst)
[043]		Identyfikacja linku do pliku wideo
[054]		Identyfikacja narzędzi
[055]		Identyfikacja wstępnych warunków
[057]		Identyfikacja warunku (jeżeli)
[057]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu drzwiczek

1. 1. Wykręcić dwie śruby (1).

2. Odblokować zawias górny (2)

3. Wysunąć drzwiczki z zawiasem górnym (3).

1. 1. Wyjąć drzwiczki (1).

2. Wyjąć zawias górny (2).

Górny zawias jest zdemontowany.

Naprawy

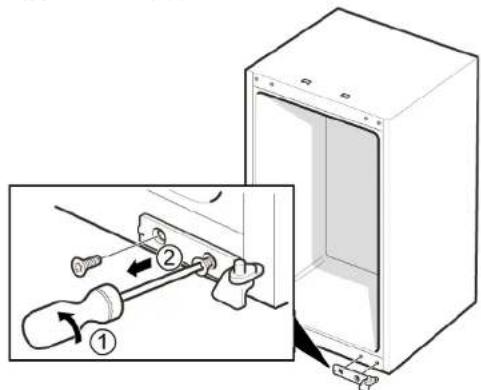

1. 1. Wykręcić dwie śruby (1).
2. Wyjąć zawias dolny (2).

→ Dolny zawias jest zdemontowany.

4.2.2 Montaż zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.3.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.4.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.5.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.6.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana żarówki

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane wewnętrzne elementy mocujące znajdujące się w pobliżu żarówki.

4.7.1 Demontaż żarówki

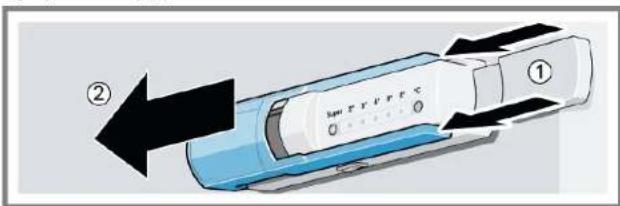

1. Popchnąć osłone (1).
2. Przesunąć osłone do przodu (2).

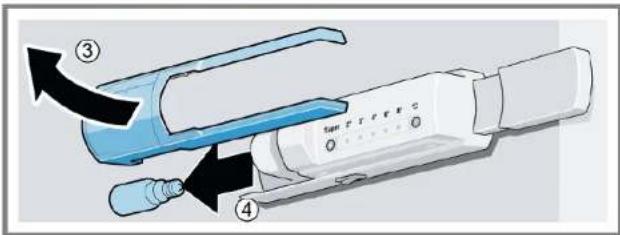

3. Wyjąć osłone (3).
4. Wykręcić żarówkę (4)

Żarówka została wymontowana.

4.7.2 Montaż żarówki

Wymiana elementu świetlnego: 220 VAC – 240 VAC, E14 uchwyt żarówki, patrz moc przepalonej żarówki.

▶ Montaż w odwrotnej kolejności.
