KIL24NSF3 - Jääkaappi BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jääkaappi-pakastin
Mitat (korkeus x leveys x syvyys)	122,5 cm x 54 cm x 55 cm
Paino	50 kg
Sähköliitäntä	220-240 V, 50 Hz
Energialuokka	A++
Kokonaistilavuus	200 l
Jäähdytystilavuus	150 l
Pakastustilavuus	50 l
No Frost -toiminto	Kyllä (pakastimessa)
Lämpötilan säätö	Elektroninen digitaalinen
Asennustyyppi	Sisäänrakennettava
Melutaso	38 dB
Ilmastoluokka	SN-ST
Jäähdytysjärjestelmä	Kompressori
Sisävalaistus	LED
Hyllymateriaali	Karkaistu lasi
Lomatoiminto	Kyllä
Oven avoimen hälytys	Kyllä
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja neutraalilla pesuaineella; sulata jääkaappi tarvittaessa käsin (pakastin automaattinen No Frost).
Turvallisuus	Oven automaattinen sulkeutuminen; säädettävät tasausjalat; lapsilukko (mallista riippuen).
Varaosat ja korjattavuus	Saatavana Bosch-virallisesta huoltopalvelusta. Korjattavuusindeksi on 7,5/10.

Usein kysytyt kysymykset - KIL24NSF3 BOSCH

Kuinka säätää Bosch KIL24NSF3 -jääkaapin lämpötilaa?

Lämpötilaa voidaan säätää elektronisen ohjauspaneelin avulla. Paina lämpötilapainiketta ja valitse haluttu arvo jääkaapille 2–8 °C ja pakastimelle -18 – -24 °C.

Mitä tehdä, jos jääkaappi ei jäähdytä tarpeeksi?

Tarkista lämpötila-asetukset, varmista että ovet ovat kunnolla kiinni, puhdista takana olevat lauhduttimet ja tarkista ettei tuuletusritilät ole tukossa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka puhdistaa jääkaapin sisäpuoli?

Irrota laite verkosta, poista kaikki elintarvikkeet ja hyllyt. Puhdista pehmeällä liinalla, joka on kostutettu lämpimällä vedellä ja neutraalilla pesuaineella. Älä käytä hankaavia aineita tai liuottimia. Kuivaa täysin ennen uudelleen kytkemistä.

Onko jääkaapissa No Frost -toiminto?

Kyllä, pakastimessa on No Frost -järjestelmä, joka estää jään muodostumisen. Jääkaappi tarvitsee säännöllistä manuaalista sulatusta, jos siinä ei ole No Frost -järjestelmää.

Mitä oven avoimen hälytys tarkoittaa?

Äänihälytys ilmaisee, että ovi on ollut auki yli 60 sekuntia. Sulje ovi energian säästämiseksi ja kylmän menetyksen estämiseksi. Hälytys lakkaa automaattisesti oven sulkeutuessa.

Mikä on KIL24NSF3:n ilmastoluokka?

Ilmastoluokka on SN-ST, mikä tarkoittaa, että se toimii oikein ympäristön lämpötilassa +10 °C – +38 °C.

Kuinka vaihtaa LED-lamput?

LED-valaistus on pitkäikäinen eikä vaadi vaihtoa. Jos se vikaantuu, ota yhteyttä viralliseen huoltopalveluun, sillä käyttäjä ei voi vaihtaa sitä.

Voinko asentaa jääkaapin suljettuun kaappiin?

Kyllä, tämä malli on suunniteltu sisäänrakennettavaksi. Varmista, että jätät riittävät tuuletusaukot käyttöohjeen mukaisesti oikean ilmanvaihdon varmistamiseksi.

Mitä teen, jos jääkaappi pitää liikaa ääntä?

Tarkista, että se on tasapainossa eikä kosketa huonekaluja tai seiniä. Normaaleja ääniä ovat kompressori ja kylmäaineen kierto. Jos ääni on erittäin voimakas, tarkista jalat tai soita huoltopalveluun.

Mistä saan varaosia?

Alkuperäiset varaosat ovat saatavana Boschin virallisen huoltopalvelun kautta. Voit tilata osia kuten hyllyjä, laatikoita tai suodattimia valtuutetuista liikkeistä tai verkosta.

KÄYTTÖOHJE KIL24NSF3 BOSCH

4.1.1 Uksetihendi eemaldamine 97

4.1.2 Uksetihendi paigaldamine....97

4.2 Uksehinge vahetamine 100

4.2.1 Uksehinge eemaldamine 100

4.2.2 Uksehinge paigaldamine 10

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Korjausvinkit - Jääkaappi

Tämä asiakirja 108

1.1 Tärkeitä tietoja.... 108

1.1.1 Tarkoitus 108

1.2 Symboleiden merkitys.... 108

1.2.1 Vaaratasot.... 108

1.2.2 Varoitusmerkit.... 108

1.2.3 Varoitusten rakenne 109

1.2.4 Yleiset symbolit.... 109

Turvallisuus.... 110

2.1 Yleiset turvallisuusohjeet.... 110

2.1.1 Kaikki kotitalouskoneet.... 110

Työkalut ja apuvälineet.... 111

Korjaus....112

4.1 Oven tiivisteen vaihtaminen.... 112

4.1.1 Oven tiivisteen poistaminen 112

4.1.2 Oven tiivisteen asennus 112

4.2 Oven saranan vaihtaminen 115

4.2.1 Oven saranan poistaminen.... 115

4.2.2 Oven saranan asennus 116

4.3 Hyllyn vaihtaminen 117

4.3.1 Hyllyn poistaminen....117

4.3.2 Hyllyn asennus 117

4.4 Pullohyllyn vaihtaminen.... 118

4.4.1 Pullohyllyn poistaminen 118

4.4.2 Pullohyllyn asennus 118

4.5 Ovihyllyn vaihtaminen.... 119

4.5.1 Ovihyllyn poistaminen 119

4.5.2 Ovihyllyn asennus....119

4.6 Hedelmä- ja vihanneslokeron vaihtaminen 120

4.6.1 Hedelmä- ja vihanneslokeron poistaminen.... 120

4.6.2 Hedelmä- ja vihanneslokeron asennus 120

4.7 Lampun vaihtaminen 121

4.7.1 Lampun poistaminen.... 121

4.7.2 Lampun asennus 121

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Torx-kärki TX20[00340865]	6,3 mm (1/4")

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Oven saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Oven saranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Irrota yläsarana (2)

3. Siirrä ovi ulos yläsaranan kanssa (3).

1. 1. Poista ovi (1).

2. Poista yläsarana (2).

Yläsarana on poistettu.

Korjaus

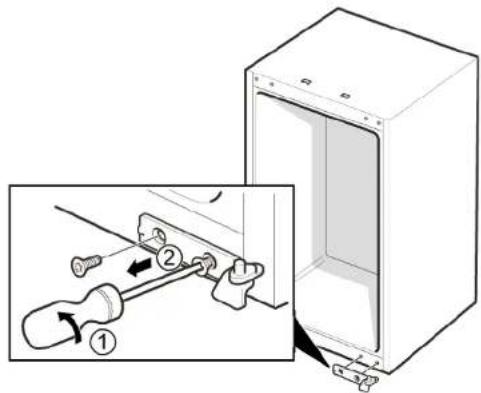

1. 1. Kierrä kaksi ruuvia auki (1).
2. Poista alasarana (2).

4.2.2 Oven saranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.3.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.3.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Pullohyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Pullohyllyn poistaminen

▶ Vedä pullohylly ulos.

Pullohylly on poistettu.

4.4.2 Pullohyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.5.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1).
2. Poista lokero (2).

Lokero on poistettu.

4.6.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Lampun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

Sisällä lampun lähellä olevat lisävarusteet on poistettu.

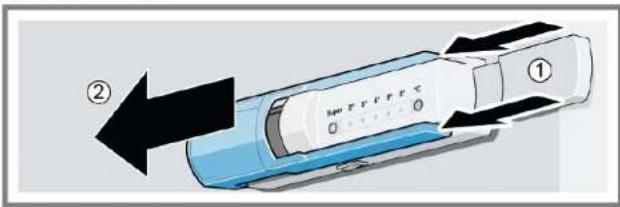

4.7.1 Lampun poistaminen

1. Työnnä suojaristikkoa (1).
2. Liu'uta suojaristikkoa eteenpäin (2).
3. Poista suojaristikko (3).
4. Kierrä lamppu irti (4).

→ Lamppu on poistettu.

2021-03-10_9001628519 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 121 alkaa 361

4.7.2 Lampun asennus

Varavalonlähde: 220 VAC – 240 VAC, E14 lampunpidin, katso viallisen lampun teho.

Asenna vastakkaisessa järjestyksessä.
