| Tipo de produto | Refrigerador com congelador |
| Dimensões (altura x largura x profundidade) | 122.5 cm x 54 cm x 55 cm |
| Peso | 50 kg |
| Alimentação elétrica | 220-240 V, 50 Hz |
| Classe energética | A++ |
| Capacidade total | 200 L |
| Capacidade de refrigeração | 150 L |
| Capacidade de congelamento | 50 L |
| Função No Frost | Sim (no congelador) |
| Controle de temperatura | Eletrônico digital |
| Tipo de instalação | Integrável (embutido) |
| Nível de ruído | 38 dB |
| Classe climática | SN-ST |
| Sistema de refrigeração | Compressor |
| Iluminação interna | LED |
| Material das prateleiras | Vidro temperado |
| Função férias | Sim |
| Alarme de porta aberta | Sim |
| Manutenção e limpeza | Limpar com pano macio e detergente neutro; descongelar manualmente o refrigerador se necessário (congelador No Frost automático). |
| Segurança | Fechamento automático de porta; pés ajustáveis para nivelamento; trava de segurança infantil (conforme modelo). |
| Peças de reposição e reparabilidade | Disponíveis no serviço técnico oficial Bosch. O índice de reparabilidade é de 7.5/10. |
Perguntas frequentes - KIL24NSF3 BOSCH
Perguntas dos utilizadores sobre KIL24NSF3 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Geladeira em formato PDF gratuitamente! Encontre o seu manual KIL24NSF3 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KIL24NSF3 da marca BOSCH.
MANUAL DE UTILIZADOR KIL24NSF3 BOSCH
Dicas de resolução - Frigorífico
i Sobre este documento.... 258
1.1 Informação importante 258
1.1.1 Finalidade 258
1.2 Explicação dos símbolos.... 258
1.2.1 Níveis de perigo.... 258
1.2.2 Símbolos de perigo 258
1.2.3 Estrutura dos avisos 259
1.2.4 Símbolos gerais 259
Segurança.... 260
2.1 Instruções gerais de segurança.... 260
2.1.1 Todos os eletrodomésticos 260
Ferramentas e auxiliares.... 261
Reparação 262
4.1 Substituir a junta da porta 262
4.1.1 Remover a junta da porta 262
4.1.2 Instalar a junta da porta.... 262
4.2 Substituir a dobradiça da porta.... 265
4.2.1 Remover a dobradiça da porta 265
4.2.2 Instalar a dobradiça da porta 266
4.3 Substituir a prateleira....267
4.3.1 Remover a prateleira....267
4.3.2 Instalar a prateleira 267
4.4 Substituir o suporte para garrafas.... 268
4.4.1 Remover o suporte para garrafas.... 268
4.4.2 Instalar o suporte para garrafas 268
4.5 Substituir a prateleira da porta.... 269
4.5.1 Remover a prateleira da porta.... 269
4.5.2 Instalar a prateleira da porta 269
4.6 Substituir o recipiente para fruta e vegetais.... 270
4.6.1 Remover o recipiente para fruta e vegetais.... 270
4.6.2 Instalar o recipiente para fruta e vegetais 270
4.7 Substituir a lâmpada....271
4.7.1 Remover a lâmpada....271
4.7.2 Instalar a lâmpada 271
i Sobre este documento
1.1 Informação importante
1.1.1 Finalidade
Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.
1.2 Explicação dos símbolos
1.2.1 Níveis de perigo
Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.
| Nível de aviso Significado | |
| [ATH] PERIGO | A não observância da mensagem de aviso resulta em morte ou ferimentos graves. |
| [HSZ6] AVISO | A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves. |
CUIDADO | A não observância da mensagem de aviso pode resultar em ferimentos ligeiros. |
| [GBX7] | A não observância da mensagem de aviso pode resultar em danos materiais. |
Tabela 1: Níveis de perigo
1.2.2 Símbolos de perigo
Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.
Neste documento são utilizados os seguintes símbolos de perigo:
| Símbolo de perigo Significado | ||
![]() | Mensagem geral de aviso | |
![]() | Perigo de tensão elétrica | |
![]() | Risco de explosão | |
![]() | Perigo de cortes | |
i Sobre este documento
| Símbolo de perigo Significado | ||
![]() | Perigo de esmagamento | |
![]() | Perigo de superfícies quentes | |
![]() | Perigo de campo eletromagnético intenso | |
![]() | Perigo de radiação não-ionizante | |
Tabela 2: Símbolos de perigo
1.2.3 Estrutura dos avisos
Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.


O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.


1.2.4 Símbolos gerais
Neste documento são utilizados os seguintes símbolos gerais:
| Símbolo ger. Significado | ||
| [XXG6] | Identificação de uma dica especial (texto e/ou ilustração) | |
| [###] | Identificação de uma dica simples (apenas texto) | |
| [###] | Identificação de uma ligação para um tutorial em vídeo | |
| [###] | Identificação das ferramentas necessárias | |
| [###] | Identificação das condições prévias necessárias | |
| [###] | Identificação de uma condição (se ..., então ...) | |
| [###] | Identificação de um resultado | |
| [Iniciar] Identificação de uma tecla ou botão | ||
| [00123456] Identificação de um número de material | ||
| Estado Identificação de um texto exibido / panela(no visor do aparelho) | ||
Tabela 3: Símbolos gerais
Segurança
2.1 Instruções gerais de segurança
2.1.1 Todos os eletrodomésticos
Risco de choque elétrico devido a partes sob tensão!
- Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
- Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.
Risco de ferimentos causados por arestas vivas!
■ Use luvas de proteção.
Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis
■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.
Risco para a segurança/funcionamento do aparelho!
■ Utilize apenas peças sobressalentes originais.
Risco de danos em componentes electrostaticamente sensíveis (ESDs)!
- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares
| Designação Detalhes Imagens | |||
| Pano protetor[00342013] | 60 cm x 50 cm | ![]() | |
| Ponta Torx TX20[00340865] | 6,3 mm (1/4") | ![]() | |

Reparação
4.1 Substituir a junta da porta
Pré-requisito:
A porta está aberta.
4.1.1 Remover a junta da porta
- Solte a junta da porta da ranhura nos cantos direito e esquerdo.

- Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.
4.1.2 Instalar a junta da porta
| A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo. | |
| Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente. | |
| Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção. |

Reparação
-
If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.
-
Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.
Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.
- Empurre os cantos da junta em cima e em baixo para ranhura.

- Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação
4.2 Substituir a dobradiça da porta
Ferramentas necessárias:
Ponta Torx TX20 6,3 mm (1/4") [00340865]








Pré-requisito:
√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
4.2.1 Remover a dobradiça da porta
-
- Desaperte dois parafusos (1).
-
Solte a dobradiça superior (2)
- Retire a porta com a dobradiça superior (3).

A dobradiça superior está removida.

Reparação
-

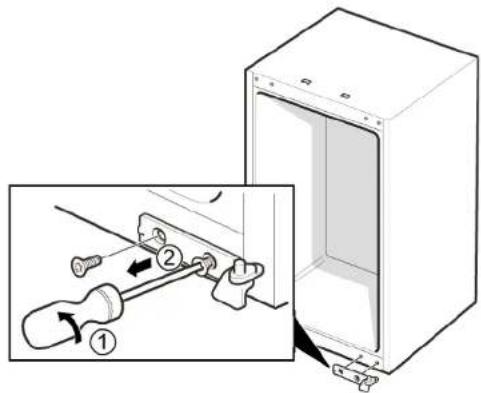

- Desaperte dois parafusos (1).
- Remova a dobradiça inferior

A dobradiça inferior está removida.
4.2.2 Instalar a dobradiça da porta
Instale pela ordem inversa.

Reparação
4.3 Substituir a prateleira
Pré-requisito:
A porta está aberta.
4.3.1 Remover a prateleira
▶ Puxe a prateleira para fora.

A prateleira está removida.
4.3.2 Instalar a prateleira
Instale pela ordem inversa.

Reparação
4.4 Substituir o suporte para garrafas
Pré-requisito:
A porta está aberta.
4.4.1 Remover o suporte para garrafas
- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.
4.4.2 Instalar o suporte para garrafas
Instale pela ordem inversa.

Reparação
4.5 Substituir a prateleira da porta
Pré-requisito:
A porta está aberta.

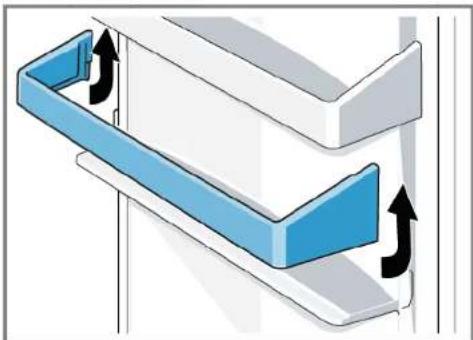

4.5.1 Remover a prateleira da porta
▶ Levante a prateleira da porta.

A prateleira da porta está removida.
4.5.2 Instalar a prateleira da porta
Instale pela ordem inversa.

Reparação
4.6 Substituir o recipiente para fruta e vegetais
Pré-requisito:
A porta está aberta.
4.6.1 Remover o recipiente para fruta e vegetais
-
Puxe o recipiente inteiramente para fora (1).
-
Remova o recipiente (2).

O recipiente está removido.
4.6.2 Instalar o recipiente para fruta e vegetais
Instale pela ordem inversa.

Reparação
4.7 Substituir a lâmpada


Arestas vivasl
Lesões por corte
▶ Use luvas de proteção.
Pré-requisito:
√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
√ Estão removidas as fixações interiores próximas da lâmpada.

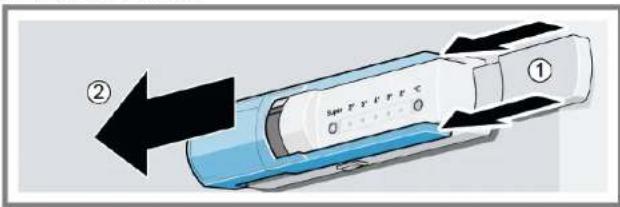

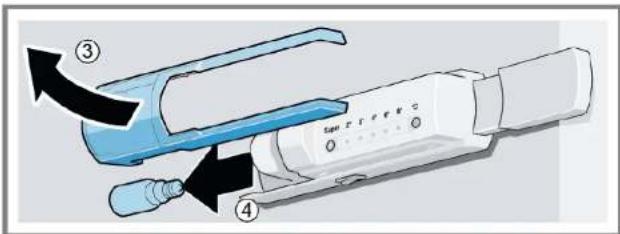

4.7.1 Remover a lâmpada
- Empurre a grelha de cobertura (1).
- Avance a grelha de cobertura (2).
- Remova a grelha de cobertura (3).
- Desaperte a lâmpada (4).



A lâmpada está removida.
Iluminante sobressalente : 220 VAC - 240 VAC, E14 suporte da lâmpada, ver a wat- tagem da lâmpada defeituosa.
Instale pela ordem inversa.
CUIDADO
