KIL24NSF3 - Buzdolabı BOSCH - Ücretsiz kullanım kılavuzu

Ürün tipi	Donduruculu buzdolabı
Ölçüler (yükseklik x genişlik x derinlik)	122.5 cm x 54 cm x 55 cm
Ağırlık	50 kg
Elektrik beslemesi	220-240 V, 50 Hz
Enerji sınıfı	A++
Toplam kapasite	200 L
Soğutma kapasitesi	150 L
Dondurma kapasitesi	50 L
No Frost fonksiyonu	Evet (dondurucuda)
Sıcaklık kontrolü	Dijital elektronik
Kurulum tipi	Ankastre (built-in)
Ses seviyesi	38 dB
İklim sınıfı	SN-ST
Soğutma sistemi	Kompresör
İç aydınlatma	LED
Raf malzemesi	Temperli cam
Tatil fonksiyonu	Evet
Kapı açık alarmı	Evet
Bakım ve temizlik	Yumuşak bez ve nötr deterjanla temizleyin; gerekirse buzdolabını elle buz çözün (dondurucu otomatik No Frost).
Güvenlik	Otomatik kapı kapanması; dengeleme için ayarlanabilir ayaklar; çocuk kilidi (modele bağlı).
Yedek parçalar ve onarılabilirlik	Resmi Bosch teknik servisinde mevcuttur. Onarılabilirlik endeksi 7.5/10'dur.

Sık sorulan sorular - KIL24NSF3 BOSCH

Bosch KIL24NSF3 buzdolabının sıcaklığı nasıl ayarlanır?

Sıcaklığı elektronik kontrol paneli aracılığıyla ayarlayabilirsiniz. Sıcaklık düğmesine basın ve buzdolabı için 2 °C ile 8 °C arasında, dondurucu için -18 °C ile -24 °C arasında istediğiniz değeri seçin.

Buzdolabı yeterince soğutmazsa ne yapmalı?

Sıcaklık ayarını kontrol edin, kapıların tam kapalı olduğundan emin olun, arka kondansatörleri temizleyin ve havalandırma ızgaralarında tıkanıklık olmadığını kontrol edin. Sorun devam ederse teknik servise başvurun.

Buzdolabının içi nasıl temizlenir?

Cihazın fişini çekin, tüm yiyecekleri ve rafları çıkarın. Ilık su ve nötr deterjanla nemlendirilmiş yumuşak bir bezle temizleyin. Aşındırıcı ürünler veya çözücüler kullanmayın. Tekrar bağlamadan önce tamamen kurulayın.

Buzdolabında No Frost fonksiyonu var mı?

Evet, dondurucuda buz oluşumunu önleyen No Frost sistemi vardır. Buzdolabı, o bölgede No Frost sistemi yoksa periyodik olarak elle buz çözme gerektirir.

Kapı açık alarmı ne anlama geliyor?

Sesli alarm, kapının 60 saniyeden fazla açık kaldığını gösterir. Enerji tasarrufu ve soğuk kaybını önlemek için kapatın. Alarm kapandığında otomatik olarak duracaktır.

KIL24NSF3'ün iklim sınıfı nedir?

İklim sınıfı SN-ST'dir, yani +10 °C ile +38 °C arasındaki ortam sıcaklıklarında düzgün çalışır.

LED ampuller nasıl değiştirilir?

LED aydınlatma uzun ömürlüdür ve değiştirme gerektirmez. Arızalanırsa, kullanıcı tarafından değiştirilemediğinden resmi teknik servise başvurun.

Buzdolabını kapalı bir mobilyaya kurabilir miyim?

Evet, bu model ankastre kurulum için tasarlanmıştır. Doğru hava sirkülasyonunu sağlamak için kılavuz talimatlarına göre uygun havalandırma boşlukları bıraktığınızdan emin olun.

Buzdolabı aşırı ses yaparsa ne yapmalıyım?

Dengeli olduğundan ve mobilyalara veya duvarlara değmediğinden emin olun. Normal sesler kompresör ve soğutucu dolaşımını içerir. Çok yüksekse ayakları kontrol edin veya teknik servisi arayın.

Yedek parçaları nereden temin edebilirim?

Orijinal yedek parçalar resmi Bosch teknik servisi aracılığıyla temin edilebilir. Yetkili mağazalardan veya çevrimiçi olarak raf, çekmece veya filtre gibi parçaları talep edebilirsiniz.

KULLANIM KILAVUZU KIL24NSF3 BOSCH

Onarım İpuçları - Buzdolabı

Bu doküman hakkında 348

1.1 Önemli bilgi 348

1.1.1 Amaci 348

1.2 Sembollerinin açıklaması 348

1.2.1 Tehlike kademeleri....348

1.2.2 Tehlike sembolleri 348

1.2.3 İkaz bilgilerinin yapısı 349

1.2.4 Genel semboller 349

Güvenlik 350

2.1 Genel Güvenlik bilgileri 350

2.1.1 Tüm ev gereçleri 350

Ekipman ve yardım 351

Onarim 352

4.1 Kapı contasının değiştirilmesi 352

4.1.1 Kapı contasının çıkartılması 352

4.1.2 Kapi contasının takılması 352

4.2 Kapı menteşesinin değiştirilmesi.... 355

4.2.1 Kapı menteşesinin sökülmesi 355

4.2.2 Kapi menteşesinin takılması 356

4.3 Raf yüzeyinin değiştirilmesi 357

4.3.1 Raf yüzeyinin çıkartılması 357

4.3.2 Raf yüzeyinin takılması 357

4.4 Şişe rafının değiştirilmesi 358

4.4.1 Şişe rafının çıkartılması 358

4.4.2 Şişe rafının takılması.... 358

4.5 Kapı rafının değiştirilmesi 359

4.5.1 Kapı rafının çıkartılması 359

4.5.2 Kapi rafının takılması 359

4.6 Meyve-sebze kabının değiştirilmesi 360

4.6.1 Meyve-sebze kabinin çıkartılması 360

4.6.2 Meyve-sebze kabinin takılması 360

4.7 Lambanın değiştirilmesi 361

4.7.1 Lambanın çıkartılması 361

4.7.2 Lambanın takılması 361

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı menteşesinin sökülmesi

1. 1. Vidaları sökün (1).

2. Üst menteşeyi serbest bırakın (2)

3. Kapıyı üst menteşe ile birlikte çıkartın (3).

1. 1. Kapıyı sökün (1).

2. Üst menteşeyi çıkartın (2).

Üst menteşe çıkarılır.

Onarim

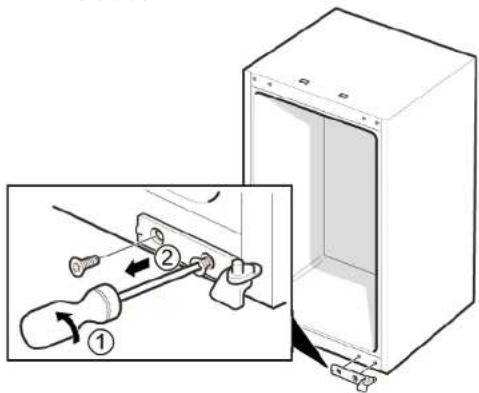

1. 1. Vidalari sökün (1).

2. Alt menteşeyi (2) çıkarın.

Alt menteşe çıkartılmıştır.

4.2.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.3.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.3.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.4.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.4.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

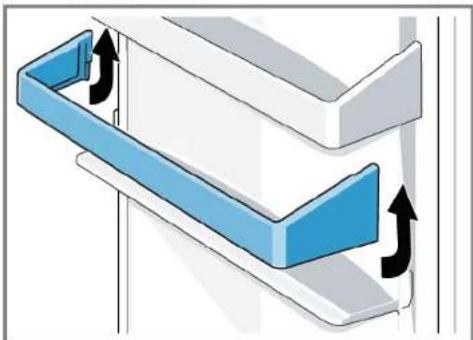

4.5.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.5.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Meyve-sebze kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Meyve-sebze kabinin çıkartılması

1. Kabı tamamen dışarı çekin (1).

2. Kabı çıkartın (2).

4.6.2 Meyve-sebze kabinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Lambanın değiştirilmesi

Keskin köşeler!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.
√ Lambaya yakın olan iç donanımlar çıkartılmıştır.

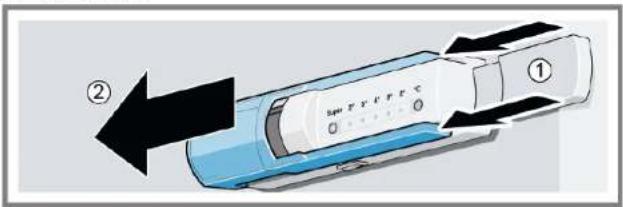

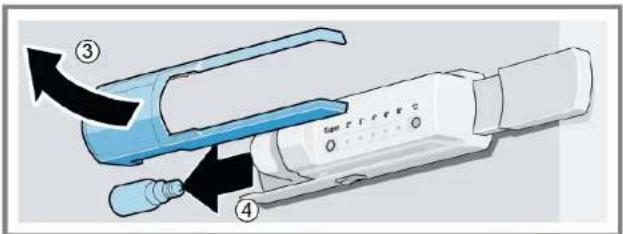

4.7.1 Lambanın çıkartılması

▶ 1. Kapak izgarasını itin (1).
2. Kapak izgarasını öne doğru kaydırın (2).
3. Kapak izgarasını çıkartın (3).
4. Lambayı sökün (4).

Lamba çıkartılmıştır.

4.7.2 Lambanın takılması

Yedek aydınlatma: 220 VAC – 240 VAC, E14 ampul tutucusu, arızalı lambanın watt değerine bakın.

▶ Ters sira ile monte edin.
