Produkta veids	Ledusskapis ar saldētavu
Izmēri (augstums x platums x dziļums)	122.5 cm x 54 cm x 55 cm
Svars	50 kg
Elektrobarošana	220-240 V, 50 Hz
Energoklase	A++
Kopējā ietilpība	200 l
Dzesēšanas ietilpība	150 l
Saldēšanas ietilpība	50 l
No Frost funkcija	Jā (saldētavā)
Temperatūras kontrole	Digitālā elektroniskā
Uzstādīšanas veids	Iebūvējams (built-in)
Trokšņa līmenis	38 dB
Klimatiskā klase	SN-ST
Dzesēšanas sistēma	Kompresors
Iekšējais apgaismojums	LED
Plauktu materiāls	Rūdīts stikls
Brīvdienu funkcija	Jā
Atvērtu durvju trauksme	Jā
Apkope un tīrīšana	Tīrīt ar mīkstu drānu un neitrālu mazgāšanas līdzekli; vajadzības gadījumā manuāli atkausēt ledusskapi (saldētava ar automātisku No Frost).
Drošība	Automātiska durvju aizvēršana; regulējamas kājas izlīdzināšanai; bērnu drošības bloķēšana (atkarībā no modeļa).
Rezerves daļas un remontējamība	Pieejamas Bosch oficiālajā tehniskajā servisā. Remontējamības indekss ir 7.5/10.

Bieži uzdotie jautājumi - KIL24NSF3 BOSCH

Kā noregulēt Bosch KIL24NSF3 ledusskapja temperatūru?

Temperatūru var regulēt, izmantojot elektronisko vadības paneli. Nospiediet temperatūras pogu un izvēlieties vēlamo vērtību no 2 °C līdz 8 °C ledusskapim un no -18 °C līdz -24 °C saldētavai.

Ko darīt, ja ledusskapis nepietiekami dzesē?

Pārbaudiet temperatūras iestatījumus, pārliecinieties, ka durvis ir cieši aizvērtas, notīriet aizmugurējos kondensatorus un pārbaudiet, vai ventilācijas atverēs nav šķēršļu. Ja problēma saglabājas, sazinieties ar tehnisko servisu.

Kā tīrīt ledusskapja iekšpusi?

Atvienojiet ierīci, izņemiet visus pārtikas produktus un plauktus. Tīriet ar mīkstu drānu, kas samitrināta siltā ūdenī ar neitrālu mazgāšanas līdzekli. Neizmantojiet abrazīvus līdzekļus vai šķīdinātājus. Pirms atkārtotas pievienošanas pilnībā nosusiniet.

Vai ledusskapim ir No Frost funkcija?

Jā, saldētavai ir No Frost sistēma, kas novērš ledus veidošanos. Ledusskapim nepieciešama periodiska manuāla atkausēšana, ja šajā zonā nav No Frost sistēmas.

Ko nozīmē atvērtu durvju trauksme?

Skaņas trauksme norāda, ka durvis ir bijušas atvērtas ilgāk par 60 sekundēm. Aizveriet tās, lai taupītu enerģiju un novērstu aukstuma zudumu. Trauksme automātiski apstāsies, kad durvis tiks aizvērtas.

Kāda ir KIL24NSF3 klimatiskā klase?

Klimatiskā klase ir SN-ST, kas nozīmē, ka tā darbojas pareizi apkārtējās vides temperatūrā no +10 °C līdz +38 °C.

Kā nomainīt LED spuldzes?

LED apgaismojums ir ilgmūžīgs un nav jāmaina. Ja tas sabojājas, sazinieties ar oficiālo tehnisko servisu, jo lietotājs pats to nevar nomainīt.

Vai es varu uzstādīt ledusskapi slēgtā mēbelē?

Jā, šis modelis ir paredzēts iebūvējamai (built-in) uzstādīšanai. Pārliecinieties, ka atstājat pienācīgas ventilācijas atveres saskaņā ar rokasgrāmatas norādījumiem, lai nodrošinātu pareizu gaisa cirkulāciju.

Ko darīt, ja ledusskapis rada pārmērīgu troksni?

Pārbaudiet, vai tas ir izlīdzināts un nepieskaras mēbelēm vai sienām. Normāli trokšņi ietver kompresoru un dzesēšanas šķidruma cirkulāciju. Ja troksnis ir ļoti spēcīgs, pārbaudiet kājas vai zvaniet tehniskajam servisam.

Kur var iegādāties rezerves daļas?

Oriģinālās rezerves daļas ir pieejamas caur Bosch oficiālo tehnisko servisu. Jūs varat pasūtīt tādas daļas kā plauktus, atvilktnes vai filtrus pilnvarotos veikalos vai tiešsaistē.

LIETOŠANAS INSTRUKCIJA KIL24NSF3 BOSCH

Informācija par remontu - Ledusskapis

i Par šo dokumentu.... 198

1.1 Būtiska informācija 198

1.1.1 Mērkis 198

1.2 Simbolu skaidrojums.... 198

1.2.1 Bīstamības līmeni 198

1.2.2 Bīstamības simboli.... 198

1.2.3 Brīdinājumu struktūra 199

1.2.4 Vispārīgie simboli....199

Drošība....200

2.1 Vispārējie drošības norādījumi 200

2.1.1 Visām mājsaimniecības ierīcēm.... 200

Piederumi un palīglīdzekli....201

Remonts 202

4.1 Durvju blīvslēga nomaina....202

4.1.1 Durvju blīvslēga nonemšana.... 202

4.1.2 Durvju blīvslēga uzstādīšana 202

4.2 Durvju viras nomaina 205

4.2.1 Durvju viras nonemšana 205

4.2.2 Durvju viras uzstādīsana 206

4.3 Plaukta nomaina....207

4.3.2 Plaukta uzstādīšana.... 207

4.4 Pudeļu plaukta nomaina....208

4.4.1 Pudeļu plaukta izņemšana.... 208

4.4.2 Pudelu plaukta uzstādīšana.... 208

4.5 Durvju plaukta nomaiņa 209

4.5.1 Durvju plaukta nonemšana 209

4.5.2 Durvju plaukta uzstādīšana.... 209

4.6 Auglu un dârzenu tvertnes nomaiña....210

4.6.1 Auglu un dârzenu tvertnes iznemšana.... 210

4.6.2 Auglu un dārzenu tvertnes uzstādīsana.... 210

4.7 Spuldzes nomaina....211

4.7.2 Spuldzes uzstādīšana 211

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BÍSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

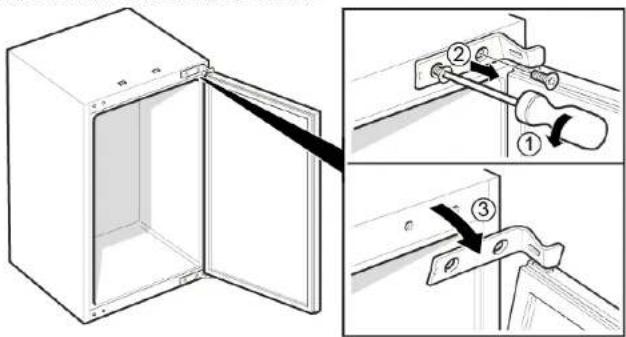

4.2.1 Durvju viras noņemšana

1. 1. lzskrūvējiet abas skrūves (1).
2. Atbrīvojiet augšējo viru (2).
3. Atvirziet durvis kopā ar augšējo viru (3).

Augšējā vira ir nonemta.

Remonts

1. 1. Izskrūvējiet abas skrūves (1).
2. Nonemiet apakšējo viru (2).

Apakšējā vira ir noņemta.

4.2.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Plaukta nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.3.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Pudeļu plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.4.2 Pudeļu plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

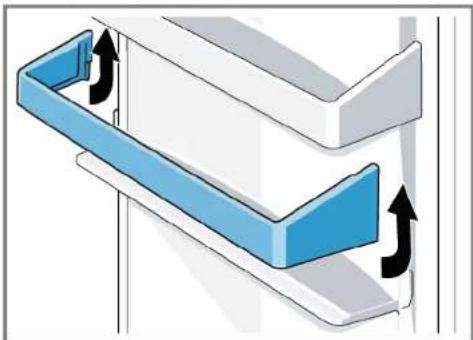

4.5.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.5.2 Durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.6.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Spuldzes nomaiņa

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ lekšējām daļām gaismekļa tuvumā ir jābūt izņemtām.

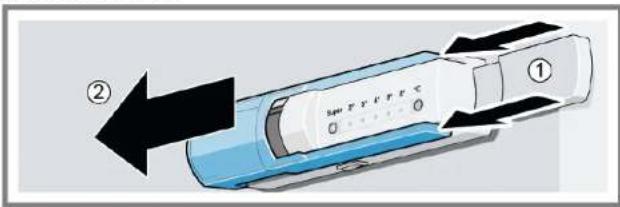

1. Uzspiediet uz pârsegrežga (1).
2. Pabīdiet pārsegrežgi uz priekšu (2).

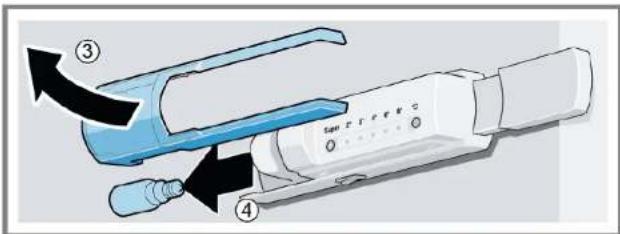

3. Nonemiet pârsegrežgi (3).
4. Izskrūvējiet spuldzi (4).

4.7.2 Spuldzes uzstādīšana

Nomainas spuldze: no 220 VAC līdz 240 VAC, E14 spuldzes ligzda; jaudu skatiet uz bojātās spuldzes.

▶ Uzstādiet apgrieztā kārtībā.
