Produkta veids	Kombinētais ledusskapis ar saldētavu
Zīmols	Bosch
Modelis	KSV36VIEP
Augstums (cm)	177
Platums (cm)	54
Dziļums (cm)	55
Neto svars (kg)	62
Kopējā neto ietilpība (L)	298
Ledusskapja nodalījuma ietilpība (L)	212
Saldētavas nodalījuma ietilpība (L)	86
Energoefektivitātes klase	A+
Gada enerģijas patēriņš (kWh)	245
Uzstādīšanas veids	Integrējams zem darba virsmas
Dzesēšanas sistēma	Multi-Airflow (vairāku gaisa plūsmu)
Iekšējais apgaismojums	LED
Atvērtu durvju signalizācija	Jā
Super sasaldēšanas funkcija	Jā
Super dzesēšanas funkcija	Jā
Klimata klase	SN-ST
Plauktu materiāls	Rūdīts stikls
Trokšņa līmenis (dB)	38
Antibakteriāls pārklājums	Nē

Bieži uzdotie jautājumi - KSV36VIEP BOSCH

Kā noregulēt Bosch KSV36VIEP ledusskapja temperatūru?

Izmantojiet vadības pogas priekšējā panelī. Ledusskapim ieteicamā temperatūra ir 4°C, bet saldētavai -18°C. Skatīt lietotāja rokasgrāmatu sīkākai informācijai.

Ko darīt, ja ledusskapis nedzesē pareizi?

Pārliecinieties, ka durvis ir cieši aizvērtas, termostats ir pareizā pozīcijā un ventilācijas atveres nav aizsprostotas. Ja problēma turpinās, sazinieties ar tehniskā atbalsta dienestu.

Kā iztīrīt ledusskapja iekšpusi?

Atvienojiet ierīci, izņemiet pārtiku un plauktus. Tīriet ar mīkstu drānu un remdenu ūdeni ar maigiem mazgāšanas līdzekļiem. Neizmantojiet abrazīvus tīrīšanas līdzekļus. Rūpīgi nosusiniet pirms atkārtotas pieslēgšanas.

Cik ilgi nepieciešams, lai sasniegtu temperatūru pēc uzstādīšanas?

Var aizņemt līdz 24 stundām, lai stabilizētos. Pirmajās stundās izvairieties bieži atvērt durvis.

Kā nomainīt LED spuldzi?

LED spuldzes ir ilgmūžīgas, un tās drīkst nomainīt tikai pilnvarots personāls. Ja tā nedarbojas, sazinieties ar tehniskā atbalsta dienestu.

Ko nozīmē kļūdas kods displejā?

Skatīt problēmu risināšanas sadaļu rokasgrāmatā. Bieži sastopamie kodi ir E1 (sensors) vai E2 (atkausēšana). Pēc novēršanas restartējiet ierīci.

Vai var mainīt durvju eņģes?

Jā, modelis KSV36VIEP ļauj mainīt durvju atvēršanas pusi. Ievērojiet soli pa solim sniegtos norādījumus rokasgrāmatā vai nolīgt profesionāli.

Kā aktivizēt super sasaldēšanas funkciju?

Nospiediet super sasaldēšanas pogu panelī. Tā aktivizējas uz 24 stundām, lai ātri sasaldētu svaigu pārtiku. Tā izslēdzas automātiski.

Kāda ir klimata klase un ko tā nozīmē?

Klimata klase ir SN-ST, kas nozīmē, ka ledusskapis darbojas pareizi apkārtējās vides temperatūrā no 10°C līdz 38°C.

Kur var lejupielādēt lietotāja rokasgrāmatu?

To var bez maksas lejupielādēt notice-facile.com PDF formātā. Varat arī pieprasīt bezmaksas tulkojumu pa e-pastu.

LIETOŠANAS INSTRUKCIJA KSV36VIEP BOSCH

Informācija par remontu - Ledusskapis

i Par šo dokumentu.... 350

1.1 Būtiska informācija 350

1.1.1 Mērkis 350

1.2 Simbolu skaidrojums.... 350

1.2.1 Bīstamības līmeni 350

1.2.2 Bīstamības simboli 350

1.2.3 Brīdinājumu struktūra 351

1.2.4 Vispārīgie simboli....351

Drošība.... 352

2.1 Vispārējie drošības norādījumi 352

2.1.1 Visām mājsaimniecības ierīcēm.... 352

Piederumi un palīglīdzekli.... 353

Remonts 354

4.1 Durvju blīvslēga nomaiņa.... 354

4.1.1 Durvju blīvslēga nonemšana.... 354

4.1.2 Durvju blīvslēga uzstādīšana 354

4.2 Durvju roktura nomaina.... 357

4.2.1 Durvju roktura nonemšana 357

4.2.2 Durvju roktura uzstādīšana 357

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaiņa 358

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana 358

4.3.2 Easy opening handle (ērtās atvēršanas roktura) uzstādīšana ..... 358

4.4 Durvju augšējās viras nomaina.... 359

4.4.1 Durvju viras nonemšana.... 359

4.4.2 Durvju viras uzstādīšana 361

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju) 362

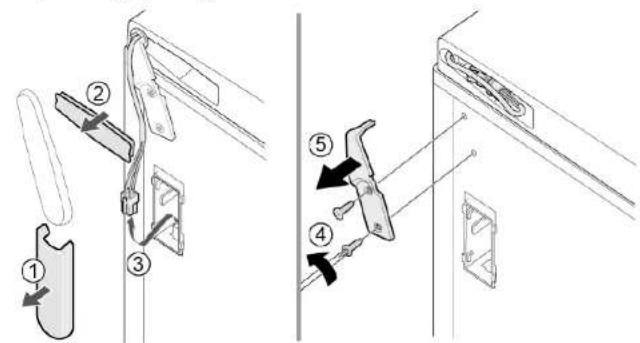

4.5.1 Durvju viras nonemšana.... 363

4.5.2 Durvju viras uzstādīšana 364

4.6 Durvju apakšējās viras nomaina 365

4.6.1 Durvju apakšējās viras nomaiņa.... 365

4.6.2 Durvju apakšējās viras uzstādīšana 365

4.7 Plaukta nomaina.... 366

4.7.2 Plaukta uzstādīšana.... 366

4.8 Pudeļu plaukta nomaiņa 367

4.8.1 Pudeļu plaukta izņemšana 367

4.8.2 Pudeļu plaukta uzstādīšana 367

4.9 Durvju plaukta nomaina.... 368

4.9.1 Durvju plaukta nonemšana.... 368

4.9.2 Durvju plaukta uzstādīšana 368

4.10 Regulējamā durvju plaukta nomaina.... 369

4.10.1 Regulējamā durvju plaukta nonemšana 369

4.10.2 Regulējamā durvju plaukta uzstādīšana.... 369

4.11 Auglu un dârzenu tvertnes nomaina 370

4.11.1 Auglu un dârzenu tvertnes iznemšana 370

4.11.2 Auglu un dārzenu tvertnes uzstādīšana 370

4.12 Izvelkamās tvertnes nomaina.... 371

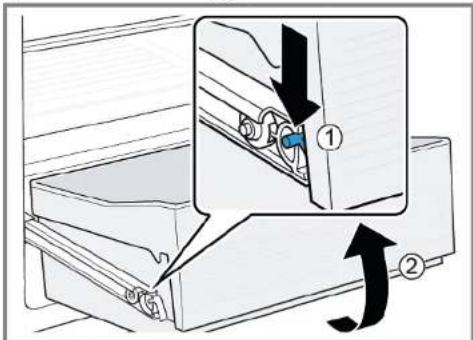

4.12.1 Izvelkamās tvertnes izņemšana.... 371

4.12.2 Izvelkamās tvertnes uzstādīšana.... 371

4.13 Starplikas un auglu un dārzenu tvertnes vāka nomaina 372

4.13.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemša-

na....372

4.13.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana 372

4.14 Augšējā LED gaismekļa nomaiņa.... 373

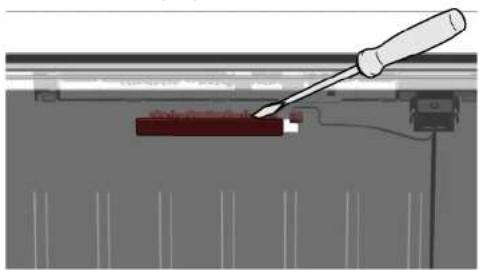

4.14.1 LED gaismekla nonemšana 373

4.14.2 Augšējā LED gaismekļa uzstādīšana.... 374

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BÍSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Phillips skrūvgriezisPH2
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanaisskrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Nonemiet abu skrūvju vācinus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaiņa

Speciāli rīki:

Phillips skrūvgriezis PH2

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana

1. Nonemiet easy opening handle (ērtās atvēršanas roktura) pārsegu (1).
2. Izskrūvējiet abas skrūves (2).

Easy opening handle (ērtās atvēršanas rokturis) ir noņemts.

4.3.2 Easy opening handle (ērtās atvēršanas roktura) uzstādīšana

Pirms uzstāda easy opening handle (ērtās atvēršanas rokturi), tā mehānisms ir pareizi jāsaliek.
Bīdstiņa (1),Roboto kvadrantu (2) un (3),atsperes (4) un kustības iero-bežotāja (5) pareizs salikums, lai uzstādītu kreisajā durvju pusē, ir parādīts attēlā.

Easy opening handle (ērtās atvēršanas roktura) daju salikums, lai uzstādītu labajā durvju pusē, ir aprakstīts dokumentā "Uzstādīšanas instrukcija".

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskułu savainojumi

▶ lerīces durvis drīkst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritōšu detalù izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

4.4.1 Durvju viras noņemšana

Remonts

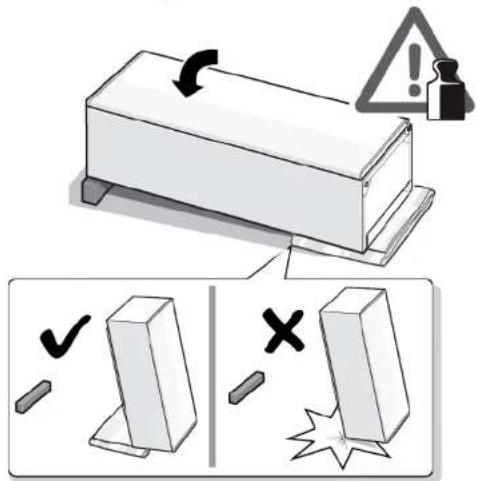

1. Nolieciet ierici uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3).

1. 1. Izskrūvējiet abas skrūves (1).
2. Nonemiet augšējo viru (2).

Durvju augšējā vira ir nonemta.

4.4.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS

Smaga Iielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ lerīces durvis drikst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus

BRĪDINĀJUMS

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Krītošu detaļu izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

▶ Elektriskās daļas ir jāremontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.

Remonts

4.5.1 Durvju viras nonemšana

1. Nolieciet ierīci uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3).

1. 1. Nonemiet kabela kārbas vāku (1).

2. Nonemiet kabela aizsargu (2).

3. Atvienojiet elektriskos savienojumus (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet augšējo viru (5).

Durvju augšējā vira ir nonemta.

4.5.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ lerices durvis drikst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

- Nostipriniet detalu, lai tā nenokristu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

- Nostipriniet detalu, lai tā nenokristu.

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ lerīcei ir jābūt noliktai uz aizmugures.
Augšējai virai ir jābūt nonemtai.→362

4.6.1 Durvju apakšējās viras nomaiņa

1. Nonemiet durvis.

1. 1. lzskrūvējiet skrūvi (1).

2. Pagrieziet apakšējo viru uz āru (2).

3. Nonemiet apakšējo viru (3).

Apakšējā vira ir nonemta.

4.6.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.7.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Pudeļu plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.8.2 Pudeļu plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.9.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Regulējamā durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Regulējamā durvju plaukta noņemšana

- Bīdiet augstumā regulējamo durvju plauktu uz augšu, līdz tas ir atbrīvots no turētāja.

Regulējamais durvju plaukts ir nonemts.

4.10.2 Regulējamā durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Auglu un dârzenu tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

1. Pilnībā izvelciet izvelkamo tvertni.
2. 1. Nospiediet izvelkamās tvertnes izvilkšanas vadotnes aizturi uz leju (1).

3. Iznemiet izvelkamo tvertni (2).

4.12.2 Izvelkamās tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.13.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka nonemšana

1. Iznemiet no starplikas stikla plâksni.

4.13.2 Starplikas un auglu un dârzeņu tvertnes vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.14 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

4.14.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.14.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
