Typ produktu	Kombinovaná chladnička s mrazničkou
Značka	Bosch
Model	KSV36VIEP
Výška (cm)	177
Šírka (cm)	54
Hĺbka (cm)	55
Hmotnosť netto (kg)	62
Celkový objem netto (L)	298
Objem chladničky (L)	212
Objem mrazničky (L)	86
Trieda energetickej účinnosti	A+
Ročná spotreba energie (kWh)	245
Typ inštalácie	Integrovateľná pod pracovnú dosku
Chladiaci systém	Multi-Airflow (viacnásobný prúd vzduchu)
Vnútorné osvetlenie	LED
Alarm otvorených dverí	Áno
Funkcia Supermrazenie	Áno
Funkcia Superchladenie	Áno
Klimatická trieda	SN-ST
Materiál políc	Tvrdé sklo
Hladina hluku (dB)	38
Antibakteriálny náter	Nie

Často kladené otázky - KSV36VIEP BOSCH

Ako nastaviť teplotu chladničky Bosch KSV36VIEP?

Použite ovládacie tlačidlá na prednom paneli. Pre chladničku odporúčame 4°C a pre mrazničku -18°C. Podrobnosti nájdete v používateľskej príručke.

Čo robiť, ak chladnička správne nechladí?

Skontrolujte, či sú dvierka správne zatvorené, termostat je v správnej polohe a ventilačné otvory nie sú upchaté. Ak problém pretrváva, kontaktujte technickú podporu.

Ako vyčistiť vnútro chladničky?

Odpojte spotrebič, vyberte potraviny a police. Umyte jemnou handričkou a teplou vodou s jemným čistiacim prostriedkom. Nepoužívajte abrazívne čističe. Pred opätovným pripojením dobre osušte.

Ako dlho trvá dosiahnutie teploty po inštalácii?

Stabilizácia môže trvať až 24 hodín. Počas prvých hodín sa vyhnite častému otváraniu dverí.

Ako vymeniť LED žiarovku?

LED žiarovky majú dlhú životnosť a musia byť vymenené iba autorizovaným personálom. Ak zlyhá, kontaktujte technickú podporu.

Čo znamená chybový kód na displeji?

Pozrite si časť riešenie problémov v príručke. Bežné kódy zahŕňajú E1 (senzor) alebo E2 (rozmrazovanie). Po vyriešení reštartujte spotrebič.

Dá sa zmeniť pánty dverí?

Áno, model KSV36VIEP umožňuje zmenu otvárania dverí. Postupujte podľa pokynov v príručke alebo si najmite odborníka.

Ako aktivovať funkciu Supermrazenie?

Stlačte tlačidlo supermrazenia na paneli. Aktivuje sa na 24 hodín na rýchle zmrazenie čerstvých potravín. Automaticky sa deaktivuje.

Aká je klimatická trieda a čo znamená?

Klimatická trieda je SN-ST, čo znamená, že chladnička správne funguje pri izbových teplotách od 10°C do 38°C.

Kde si môžem stiahnuť používateľskú príručku?

Môžete si ho zadarmo stiahnuť z notice-facile.com vo formáte PDF. Môžete tiež požiadať o bezplatný preklad e-mailom.

NÁVOD NA OBSLUHU KSV36VIEP BOSCH

1.2.2 Symboly označujúce riziká.... 509

1.2.3 Štruktúra varovaní 510

Nástroje a pomôcky 512

Oprava....513

4.1 Výmena tesnenia dvierok....513

4.1.1 Odoberanie tesnenia dvierok 513

4.1.2 Montáž tesnenia dvierok....513

4.2 Výmena dverovej úchytky 516

4.2.1 Odoberanie dverovej úchytky 516

4.2.2 Montáz dverovej úchytky 516

4.3 Výmena úchytky easy opening handle 517

4.3.1 Odoberanie úchytky easy opening handle 517

4.3.2 Montáž úchytky easy opening handle.... 517

4.4 Výmena horného závesu dverí 518

4.4.1 Odoberanie závesu dvierok 518

4.5 Výmena horného závesu dvierok (dvierka s displejom) 521

4.5.1 Odoberanie závesu dvierok 522

4.6 Výmena spodného závesu dvierok 524

4.6.1 Výmena spodného závesu dvierok.... 524

4.6.2 Montáž spodného závesu dvierok 525

4.7 Výmena odkladacej plochy.... 526

4.7.1 Odobratie odkladacej plochy.... 526

4.7.2 Montáž odkladacej plochy 526

4.8 Výmena odkladacieho priestoru na fl'aše 527

4.8.1 Odobratie odkladacieho priestoru na fl'aše 527

4.8.2 Montáž odkladacieho priestoru na fíase 527

4.9 Výmena poličky v dvierkach.... 528

4.9.1 Odobratie poličky v dvierkach.... 528

4.9.2 Montáz policky do dvierok....528

4.10 Výmena nastavitelnej poličky v dvierkach.... 529

4.10.1 Odobratie nastavitelnej poličky v dvierkach.... 529

4.10.2 Montáž nastavitelnej poličky do dvierok 529

4.12 Výmena výsuvnej nádoby.... 531

4.12.1 Odobratie výsuvnej nádoby.... 531

4.12.2 Montáž výsuvnej nádoby....531

4.14 Výmena horného LED svetla 533

4.14.1 Odobratie LED osvetlenia 533

4.14.2 Montáž horného LED svetla 534

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Krížový skrutkovačPH2
Bit Torx TX20[00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

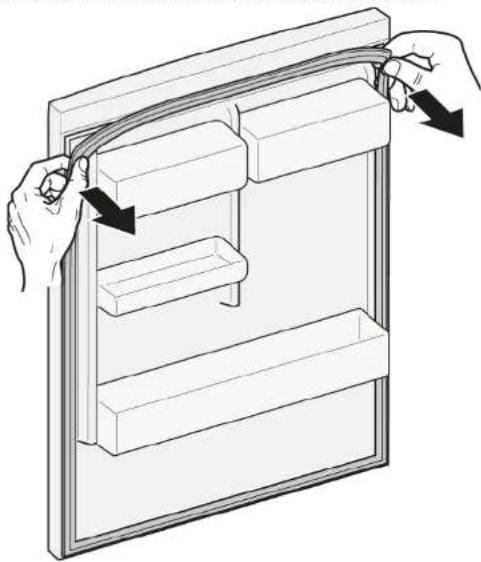

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepel' 10 mm x 1,6 mm x 200 mm

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovú úchytku (3).

4.2.2 Montáž dverovej úchytky

4.3 Výmena úchytky easy opening handle

Špeciálne nástroje:

Križový skrutkovač PH2

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.3.1 Odoberanie úchytky easy opening handle

▶ 1. Odoberte kryt úchytky easy opening handle (1).

4.4 Výmena horného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie závesu dvierok

Oprava

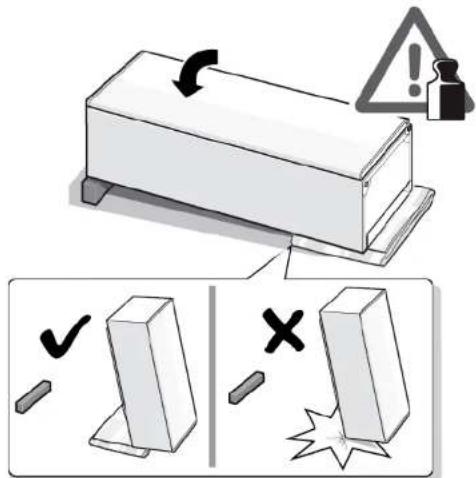

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt horného závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

→ Horný záves dvierok je odobratý.

4.5 Výmena horného závesu dvierok (dvierka s displejom)

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

Oprava

4.5.1 Odoberanie závesu dvierok

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt homého závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

Horný záves dvierok je odobratý.

4.6 Výmena spodného závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
Spotrebič je na zadnej strane.

√ Horný záves je odobratý.→521

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

1. 1. Odskrutkujte skrutku (1).

2. Otočením vyberte spodný záves (2).

3. Odoberte spodný záves (3).

Spodný záves je odobratý.

Oprava

4.6.2 Montáž spodného závesu dvierok

4.7 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.7.2 Montáž odkladacej plochy

4.8 Výmena odkladacieho priestoru na fl'aše

Požiadavka:

Dvierka sú otvorené.

4.8.1 Odobratie odkladacieho priestoru na fl'aše

- Vytiahnite odkladací priestor na fl'aše.

4.9 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.9.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.10 Výmena nastavitelnej poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.10.1 Odobratie nastavitel'nej poličky v dvierkach

- Presuňte výškovo nastavitelnú poličku v dvierkach nahor, aby sa polička uvoľnila z držiaka.

Nastaviteľná polička v dvierkach je odobratá.

4.10.2 Montáž nastavitelnej poličky do dvierok

Dvierka sú otvorené.

4.11.1 Odobratie nádoby na ovocie a zeleninu

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

4.12 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.12.1 Odobratie výsuvnej nádoby

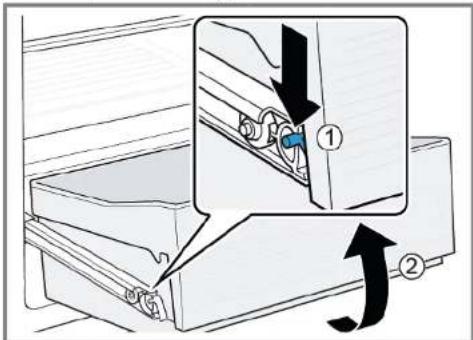

1. Úplne vytiahnite vysúvatelnú nádobu.
2. 1. Stlačte sponu na vyt'ahovacej kol'ajnici výsuvnej nádoby smerom nadol (1).
3. Odoberte výsuvnú nádobu (2)

4.12.2 Montáž výsuvnej nádoby

Dvierka sú otvorené.

4.13.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.14 Výmena horného LED svetla

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

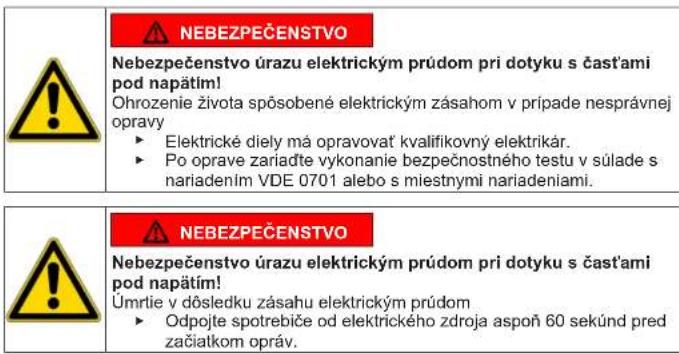

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.14.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.

4.14.2 Montáž horného LED svetla
