KSV36VIEP - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Kyl-frys kombi
Märke	Bosch
Modell	KSV36VIEP
Höjd (cm)	177
Bredd (cm)	54
Djup (cm)	55
Netto vikt (kg)	62
Total netto kapacitet (L)	298
Kylskapets kapacitet (L)	212
Frysskapets kapacitet (L)	86
Energiklass	A+
Årlig energiförbrukning (kWh)	245
Installationstyp	Inbyggd under bänkskiva
Kylsystem	Multi-Airflow (flerluftsflöde)
Invändig belysning	LED
Öppen dörr alarm	Ja
Superfrysningsfunktion	Ja
Superkylningsfunktion	Ja
Klimatklass	SN-ST
Hyllmaterial	Härdat glas
Ljudnivå (dB)	38
Antibakteriell beläggning	Nej

Vanliga frågor - KSV36VIEP BOSCH

Hur justerar man temperaturen på kylskåpet Bosch KSV36VIEP?

Använd kontrollknapparna på frontpanelen. För kylskåpet rekommenderas 4°C och för frysen -18°C. Se användarhandboken för mer information.

Vad gör man om kylskåpet inte kyler ordentligt?

Kontrollera att dörren är ordentligt stängd, att termostaten är i rätt läge och att ventilationsöppningarna inte är blockerade. Om problemet kvarstår, kontakta teknisk support.

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten, ta bort mat och hyllor. Rengör med en mjuk duk och ljummet vatten med mild tvål. Använd inte slipande rengöringsmedel. Torka noggrant innan återanslutning.

Hur lång tid tar det att uppnå rätt temperatur efter installation?

Det kan ta upp till 24 timmar att stabilisera sig. Undvik att öppna dörren ofta under de första timmarna.

Hur byter man LED-lampan?

LED-lampor har lång livslängd och ska endast bytas av behörig personal. Om den går sönder, kontakta teknisk support.

Vad betyder felkoden på displayen?

Se avsnittet om felsökning i manualen. Vanliga koder är E1 (sensor) eller E2 (avfrostning). Starta om apparaten efter åtgärd.

Går det att byta dörrgångjärnet?

Ja, modell KSV36VIEP tillåter att byta dörröppning. Följ steg-för-steg-instruktionerna i manualen eller anlita en professionell.

Hur aktiverar man superfrysningsfunktionen?

Tryck på superfrysningsknappen på panelen. Den aktiveras i 24 timmar för att snabbt frysa färsk mat. Den stängs av automatiskt.

Vad är klimatklassen och vad betyder den?

Klimatklassen är SN-ST, vilket innebär att kylskåpet fungerar korrekt vid omgivningstemperaturer från 10°C till 38°C.

Var kan jag ladda ner användarhandboken?

Du kan ladda ner den gratis från notice-facile.com i PDF-format. Du kan också begära en gratis översättning via e-post.

BRUKSANVISNING KSV36VIEP BOSCH

1.2 Symbolförklaringar....589

1.2.1 Faronivåer 589

1.2.2 Risksymboler.... 589

1.2.3 Varningarnas struktur 590

1.2.4 Allmänna symboler 590

Säkerhet....591

2.1 Allmänna säkerhetsanvisningar....591

2.1.1 Alla hushållsmaskiner.... 591

Verktyg och hjälpmedel.... 592

Reparation 593

4.1 Byta dörrpackning....593

4.1.1 Ta bort dörrpackning 593

4.1.2 Montera dörrpackning 593

4.2 Byta dörrhandtag....596

4.2.1 Ta bort dörrhandtag 596

4.2.2 Montera dörrhandtag 596

4.4 Byta dörrens övre gångjärn 598

4.4.1 Ta bort dörrens gångjärn 598

4.4.2 Montera dörrens gångjärn 600

4.5 Byta dörrens övre gångjärn (dörr med display) 601

4.5.1 Ta bort dörrens gångjärn 602

4.5.2 Montera dörrens gångjärn 603

4.6 Byta dörrens nedre gångjärn 604

4.6.1 Byta dörrens nedre gångjäm.... 604

4.6.2 Montera dörrens nedre gångjäm.... 604

4.7 Byta hylla 605

4.7.1 Ta bort hylla....605

4.7.2 Montera hylla....605

4.8 Byta flaskhylla....606

4.8.1 Ta bort flaskhylla 606

4.8.2 Montera flaskhylla 606

4.9 Byta dörrhylla....607

4.9.1 Ta bort dörrhylla 607

4.9.2 Montera dörrhylla 607

4.10 Byta justerbar dörrhylla.... 608

4.10.1 Ta bort justerbar dörrhylla 608

4.10.2 Montera justerbar dörrhylla 608

4.11 Byta frukt- och grönsakslåda.... 609

4.11.1 Ta bort frukt- och grönsakslåda 609

4.11.2 Montera frukt- och grönsakslåda 609

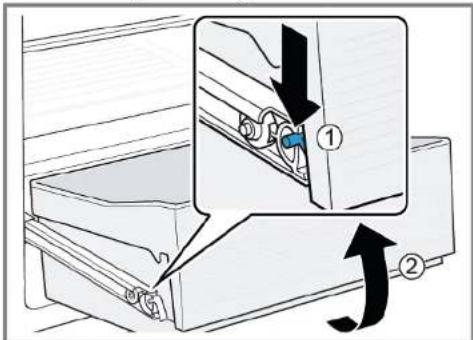

4.12.1 Ta bort utdragbar låda 610

4.12.2 Montera utdragbar låda....610

4.13 Byta skiljeplatta och lock till frukt- och grönsakslåda.... 611

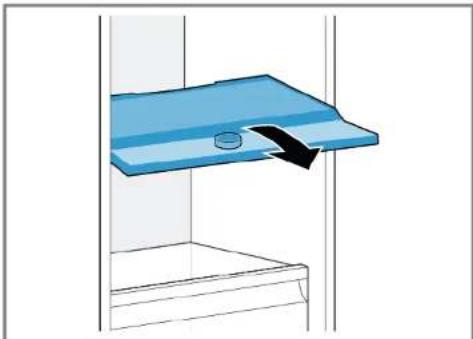

4.13.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 611

4.13.2 Montera skiljeplatta och lock till frukt- och grönsaksláda.... 611

4.14 Byta översta LED-lampan....612

4.14.1 Ta bort LED-lampan 612

4.14.2 Montera översta LED-lampan 613

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
		Identifiering av en länk till en videohandledning
		Identifiering av verktyg som behövs
		Identifiering av villkor som måste vara uppfyllda
		Identifiering av ett tillstånd (om ..., så ...)
		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Phillips-skruvmejselPH2
Torxbits TX20[00340865]	6,3 mm (1/4")
Spärskruvmejsel Blad	2,4 mm x 0.4 mm x60 mm, i kitet [00341820]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.

Dörren är öppen.

1. Ta bort de två skruvhättorna (1).

2. Skruva ur de två skruvama (2).

3. Ta bort dörrhandtaget (3).

4. Ta bort de två skruvhättorna (1).

5. Skruva ur de två skruvarna (2).
6. Ta bort dörrhandtaget (3).

Montera i omvänd ordning.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.3.1 Ta bort Easy opening handle

1. Ta bort skyddet för Easy opening handle (1).
2. Skruva ur de två skruvarna (2).

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dörrens gångjärn

Reparation

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Ta bort det övre gångjärnsskyddet (3).

1. 1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).

Dörrens övre gángjärn har tagits bort.

4.4.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens övre gångjärn (dörr med display)

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dörrens gångjärn

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Ta bort det övre gángjärnsskyddet (3).

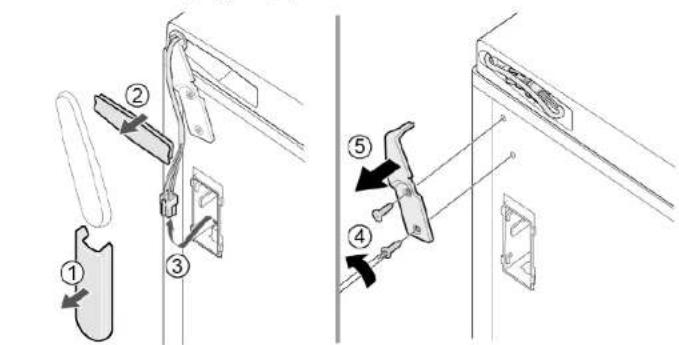

1. 1. Ta bort kabelboxhöljet (1).

2. Ta bort kabelskyddet (2).

3. Lossa elanslutningen (3).
4. Skruva ur de två skruvarna (4).
5. Ta bort det övre gångjärnet (5).

Dörrens övre gångjärn har tagits bort.

4.5.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Lutande maskiner kan glida!

Frakturer/krosskador

Säkra maskiner så att de inte kan glida.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

- Säkra komponenter så att de inte faller ner,

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
√ Apparaten ligger på baksidan.
Det övre gángjärnet har tagits bort.→601

4.6.1 Byta dörrens nedre gångjärn

1. Ta bort dörren.

1. 1. Skruva ur skruven (1).

2. Vrid ut det nedre gångjärnet (2).

3. Ta bort det nedre gángjärnet (3).

Det nedre gångjärnet har tagits bort.

4.6.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.7 Byta hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.9 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort dörrhylla

▶ Lyft dörrhyllan uppát.

4.9.2 Montera dörrhylla

Montera i omvänd ordning.

Reparation

4.10 Byta justerbar dörrhylla

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort justerbar dörrhylla

Flytta den höjdjusterbara dörrhyllan uppåt tills dörrhyllan lossnar från hållaren.

Montera i omvänd ordning.

Reparation

4.11 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort frukt- och grönsakslåda

4.11.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.12 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.12.1 Ta bort utdragbar låda

1. Dra ut den utdragbara lådan helt.
2. 1. Tryck ner spärren på den utdragbara lådans utdragsskena (1).

3. Ta bort den utdragbara lådan (2).

Den utdragbara lådan har tagits bort.

4.12.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.13 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.13.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort den utdragbara lådan.→610

2. Dra skiljeplattan framåt.

1. Lyft upp skiljeplattan och sväng ut den i sidled.

→ Skiljeplattan har tagits bort.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsakslådan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.13.2 Montera skiljeplatta och lock till frukt- och grönsaksläda

Montera i omvänd ordning.

Reparation

4.14 Byta översta LED-lampan

Nödvändiga verktyg:

Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhällsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör överst inuti apparaten har tagits bort.

4.14.1 Ta bort LED-lampan

1. Flytta LED-lampan át vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

1. Ta bort LED-lampan genom att flytta den framåt.

4.14.2 Montera översta LED-lampan

Montera i omvänd ordning.
