CST 3018 - CST 3518 - Serra elétrica GARDENA - Manual de utilização gratuito

Tipo de produto	Motosserra elétrica
Marca	Gardena
Modelo	CST 3018 / CST 3518
Peso (vazio)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Potência nominal	1,8 kW
Tensão nominal / Frequência	230 V ~ 50 Hz
Capacidade do reservatório de óleo	180 cm³
Comprimento do guia (máx)	300 mm (CST3018) / 350 mm (CST3518)
Passo da corrente	3/8 polegada
Calibre da corrente	1,3 mm
Velocidade de corte em vazio	10 m/s
Nível de potência sonora garantido	108 dB(A)
Nível de pressão sonora (LpA)	95 dB(A) (incerteza K=2,5 dB)
Vibrações mão/braço (a_h)	3,4 m/s² (incerteza K=1,5 m/s²)
Classe de proteção	II (isolamento duplo)
Freio de corrente	Sim, com acionamento por inércia e pelo protetor de mão dianteiro
Lubrificação da corrente	Automática, por bomba de óleo
Tensionador de corrente	Sem ferramenta, ajuste externo de pré-tensão
Batente de ponta / Garra	Sim
Manutenção corrente	Limpeza regular das aberturas de ventilação, lubrificação do guia, afiação da corrente com lima redonda Ø4 mm a cada 2-3 horas
Revisão periódica	A cada 30 horas de uso por um centro autorizado
Peças sobressalentes	Corrente, guia, pinhão de acionamento - disponíveis em centro autorizado (corrente e guia não cobertos pela garantia)
Armazenamento / Transporte	Resfriar, colocar a cobertura de proteção, guardar em local seco e fresco fora do alcance de crianças

Perguntas frequentes - CST 3018 - CST 3518 GARDENA

Qual óleo usar para lubrificação da corrente?

Use óleo especial para corrente aprovado pelo fabricante, de preferência biodegradável. Encha o reservatório de óleo (capacidade 180 cm³) e verifique regularmente o nível.

Como ligar a motosserra?

Segure firmemente as duas alças, desative o freio de corrente puxando o protetor de mão para a alça, depois pressione o botão de segurança e o interruptor. Solte o botão de segurança após a partida. Para parar, solte o interruptor ou acione o freio de corrente.

Como ajustar a tensão da corrente?

Gire o ajuste externo do tensionador no sentido horário para aumentar a tensão. Verifique a folga: a corrente deve poder ser afastada de 2 a 3 mm do guia. Após o uso, aguarde o resfriamento antes de reajustar.

O que fazer se a corrente não cortar corretamente?

Verifique primeiro a tensão e lubrificação da corrente. Se o corte produzir serragem fina, a corrente está cega. Afie-a com uma lima redonda de 4 mm respeitando o ângulo indicado (cerca de 30°). Se o problema persistir, substitua a corrente.

Como ativar o freio de corrente?

O freio de corrente é ativado automaticamente em caso de ricochete quando o protetor de mão dianteiro é empurrado para frente. Você também pode ativá-lo manualmente empurrando o protetor de mão com a mão esquerda. A corrente para imediatamente.

Qual é o comprimento máximo do guia permitido?

Para o modelo CST 3018, o guia máximo é de 300 mm. Para o CST 3518, é de 350 mm. Use apenas guias e correntes especificados pelo fabricante.

Como limpar e fazer a manutenção da motosserra?

Antes de cada uso, limpe as aberturas de ventilação para evitar superaquecimento. A cada 2-3 horas, limpe os orifícios de lubrificação e a ranhura do guia. Lubrifique o pinhão dianteiro com graxa para rolamentos. Afie a corrente se necessário.

Quais equipamentos de proteção são recomendados?

Use sempre um capacete com viseira ou óculos de proteção, protetores auriculares, luvas anticorte, botas de segurança antiderrapantes e calça anticorte. Disponível em fornecedores de roupas de trabalho.

O que fazer se a corrente travar em um corte?

Desconecte imediatamente a máquina da rede elétrica. Use uma alavanca para levantar o tronco ou a peça de madeira. Não force a motosserra para soltá-la, isso pode danificá-la ou causar um acidente.

Como guardar a motosserra após o uso?

Deixe-a esfriar, coloque a cobertura de proteção sobre o guia e a corrente. Limpe-a, drene o óleo se necessário, e guarde-a em local seco e fresco, fora do alcance de crianças. Certifique-se de que não há vazamentos de óleo.

MANUAL DE UTILIZADOR CST 3018 - CST 3518 GARDENA

Instruções de utilização

Instruções originais. Leia antes de utilizar e guarde para consulta futura.

ATENÇÃO

E. ARRANQUE E PARAGEM

G. MANUTENÇÃO E ARMAZENAMENTO

Armazenamento/transporte

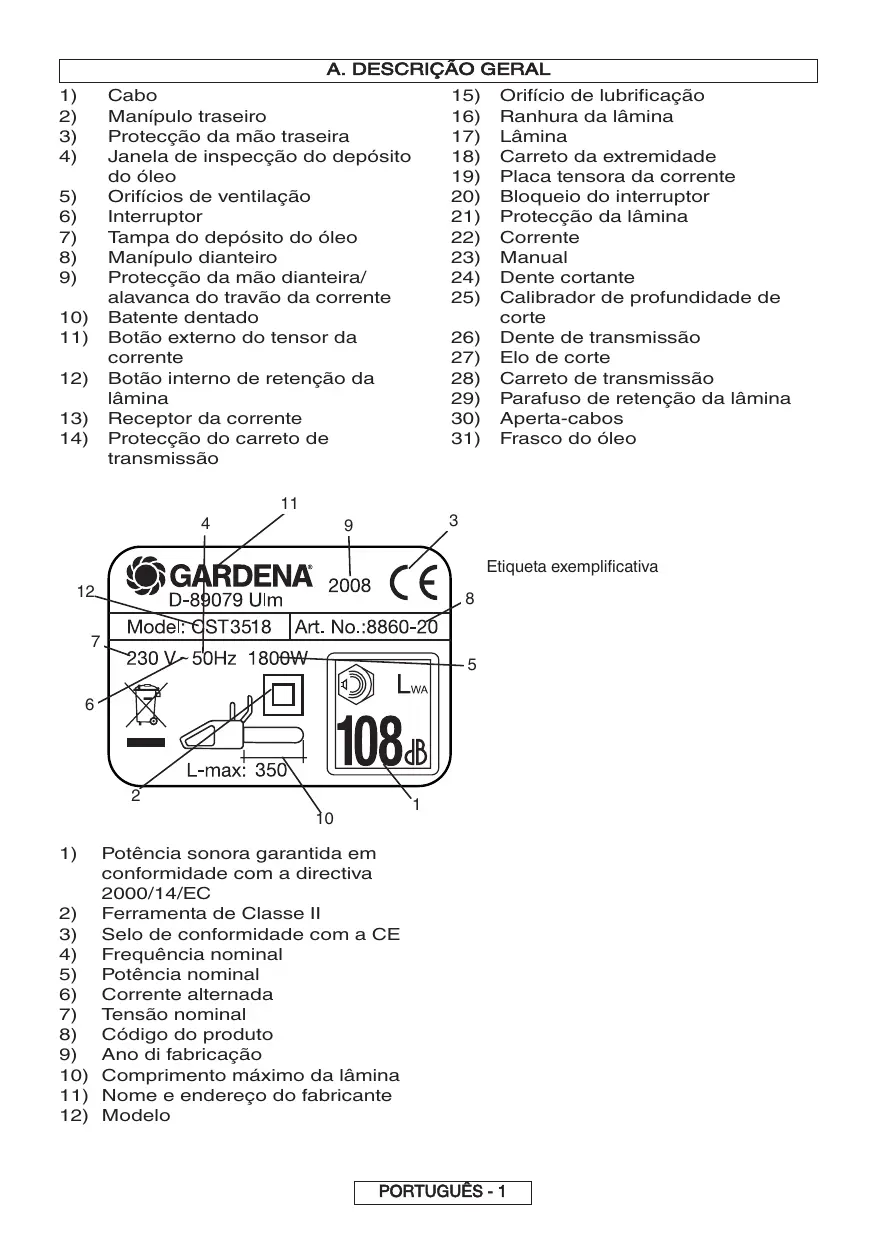

1) Cabo 15) Orifício de lubrificação 2) Punho traseiro 16) Ranhura da lâmina 3) Proteção traseira 17) Lâmina 4) Janela de inspeção do depósito 18) Carreto da extremidade do óleo 19) Placa tensora da corrente 5) Orifícios de ventilação 20) Bloqueio do interruptor 6) Interruptor 21) Proteção da lâmina 7) Tampa do depósito do óleo 22) Corrente 8) Punho dianteiro 23) Manual 9) Proteção dianteira 24) Dente cortante

alavanca do travão da corrente

10) Batente dentado 11) Botão externo do tensor da corrente 26) Dente de transmissão 27) Elo de corte 12) Botão interno de retenção da lâmina 28) Carreto de transmissão 29) Parafuso de retenção da lâmina 13) Receptor da corrente 30) Aperta-cabos 14) Proteção do carreto de transmissão 31) Frasco do óleo

Etiqueta exemplificativa

1) Potência sonora garantida em conformidade com a diretiva 2000/14/EC 2) Ferramenta de Classe II 3) Selo de conformidade com a CE 4) Frequência nominal 5) Potência nominal 6) Corrente alternada 7) Tensão nominal 8) Código do produto 9) Ano de fabricação 10) Comprimento máximo da lâmina 11) Nome e endereço do fabricante 12) Modelo

B. PRECAUÇÕES DE SEGURANÇA

Capacete, protetores auriculares ou viseira

Luvas anti-corte

Calças compridas anti-corte

Freio desativado, ativado

Remova imediatamente a ficha da tomada se o cabo estiver danificado ou cortado.

ADVERTÊNCIA Leia todas as advertências de segurança e instruções. O incumprimento das

advertências e instruções pode resultar em choque elétrico, incêndio e/ou lesões graves.

Guarde todas as advertências e instruções para referência futura.

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras facilitam a ocorrência de acidentes. b) Não utilize ferramentas elétricas em atmosferas explosivas, na presença de líquidos, gases ou pós inflamáveis. As ferramentas elétricas criam faíscas que podem incendiar o pó ou os gases. c) Mantenha crianças e outras pessoas afastadas quando estiver a utilizar uma ferramenta elétrica. As distrações podem levar a que perca o controlo.

DIREÇÃO do dente de corte

Usar sempre com ambas as mãos

Perigo de contragolpe de reação

Não expor à chuva ou umidade

Óleo na corrente

Não fazer...

Desligar a máquina

Desligue a ficha antes de realizar ajustes ou limpar.

a) As fichas das ferramentas elétricas devem ser compatíveis com a tomada. Nunca modifique a tomada de forma alguma. Não utilize quaisquer fichas adaptadoras com ferramentas elétricas ligadas à terra (com fio de terra). O uso de fichas inalteradas e tomadas adequadas reduz o risco de choque elétrico. b) Evite o contacto do corpo com superfícies ligadas à terra ou à massa, como tubos, radiadores, fogões e frigoríficos. Há um maior risco de choque elétrico se o seu corpo estiver ligado à terra ou à massa. c) Não exponha as ferramentas elétricas a chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não force o cabo. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo afastado de calor, óleo, arestas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.

e) Ao utilizar uma ferramenta elétrica ao ar livre, utilize uma extensão adequada para uso exterior. Utilizar um cabo adequado para uso exterior reduz o risco de choque elétrico. f) Se a utilização da ferramenta elétrica num local húmido for inevitável, utilize uma fonte de alimentação protegida com disjuntor diferencial. A utilização de um disjuntor diferencial reduz o risco de choque elétrico. 3) Segurança pessoal a) Mantenha-se alerta, esteja atento ao que está a fazer e empregue senso comum ao utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicação. Um momento de desatenção ao utilizar uma ferramenta elétrica pode resultar em lesões pessoais graves. b) Utilize equipamento de proteção pessoal. Use sempre proteção para os olhos. Quando utilizado para as condições adequadas, o equipamento de proteção, nomeadamente máscaras de pó, calçado de segurança com sola antiderrapante, capacete de segurança, ou proteção auditiva, reduzirá o risco de lesões pessoais. Estes artigos podem ser adquiridos num fornecedor de vestuário de trabalho. c) Evite o arranque acidental. Certifique-se de que o interruptor está desligado antes de ligar a ferramenta à alimentação e/ou bateria, pegar na ferramenta ou transportá-la. Transportar ferramentas elétricas com o dedo no interruptor ou ligar ferramentas elétricas que tenham o interruptor ligado facilita a ocorrência de acidentes. d) Não se incline em demasia. Mantenha-se sempre bem equilibrado e apoiado. Tal permite um melhor controlo da ferramenta elétrica em situações inesperadas. e) Use vestuário adequado. Não use vestuário largo ou objetos de adorno pessoal. Mantenha o cabelo, roupa e luvas afastados de peças móveis. Roupa larga, objetos de adorno ou cabelo comprido pode ficar preso nas peças móveis. 4) Utilização e manutenção de ferramentas elétricas a) Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a sua aplicação. A ferramenta elétrica correta terá um desempenho melhor e mais seguro se funcionar ao ritmo para o qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar nem desligar. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da alimentação da ferramenta elétrica antes de fazer qualquer ajuste, mudar acessórios, ou armazenar as ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas que não estejam a ser usadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com a ferramenta elétrica ou estas instruções as utilizem. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Conserve as ferramentas elétricas em bom estado. Verifique se existem peças móveis mal reguladas ou presas, peças danificadas e qualquer outro problema que possa afetar o funcionamento da ferramenta elétrica. Se a ferramenta elétrica estiver danificada, mande-a reparar antes de utilizar. Muitos acidentes são provocados por falta de manutenção das ferramentas elétricas.

f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte em bom estado, com gumes afiados, têm menor probabilidade de prender e são mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e ferramentas de corte, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a realizar. A utilização da ferramenta elétrica em operações para as quais não foi concebida pode resultar em situação perigosa.

5. Assistência

a) A sua ferramenta elétrica deve ser reparada por um técnico de reparação qualificado, e apenas com peças de substituição idênticas. Tal garantirá a manutenção da segurança da ferramenta elétrica.

Advertências de segurança para a utilização da motosserra:

• Quando a motosserra estiver em funcionamento, mantenha todas as partes do corpo afastadas da corrente. Antes de ligar a motosserra, verifique se a motosserra não está encostada a qualquer objeto. Um momento de desatenção durante a utilização da motosserra pode fazer com que a corrente apanhe o seu vestuário ou uma parte do seu corpo.
• Segure sempre a motosserra com a mão direita no punho traseiro e a mão esquerda no punho dianteiro. O manuseamento da motosserra com as mãos em posição inversa à mencionada acima aumenta o risco de ferimentos, pelo que nunca a deve utilizar desta forma.
• Segure a ferramenta elétrica apenas pelos punhos isolados, visto que a motosserra pode entrar em contato com cabos ocultos ou com o próprio cabo de alimentação. Se as motosserras entrarem em contato com um cabo com carga, a corrente pode passar para os componentes metálicos expostos da ferramenta elétrica, podendo eletrocutar o operador.
• Use óculos de proteção e proteção auditiva. Também é recomendável usar equipamento de proteção para a cabeça, as mãos, as pernas e os pés. O vestuário de proteção adequado limita os ferimentos provocados pelos detritos projetados ou pelo contato acidental com a corrente. Estes artigos podem ser adquiridos num fornecedor de vestuário de trabalho.
• Não utilize uma motosserra em cima de uma árvore. A utilização de uma motosserra em cima de uma árvore pode provocar ferimentos.
• Mantenha-se sempre bem equilibrado e utilize a motosserra apenas quando se encontrar numa superfície fixa, segura e nivelada. As superfícies escorregadias ou instáveis, como as escadas, podem fazer perder o equilíbrio ou o controle da motosserra.
• Quando cortar um ramo que esteja sob tensão, tenha atenção ao ressalto. Quando a tensão das fibras da madeira é libertada, o ramo pode ressaltar e atingir o operador e/ou provocar a perda do controle da motosserra.
• Tenha muito cuidado ao cortar arbustos e árvores novas. Os materiais pouco grossos podem ficar presos na corrente e ser arremessados na sua direção ou provocar o seu desequilíbrio.
• Para transporte a motosserra utilize o Manipulo dianteiro, desígue-a e mantenha-a afastada do corpo. Para transporte ou guardar a motosserra, coloque sempre a proteção da lâmina. O manuseamento correto da motosserra reduz a possibilidade de contacto acidental com a corrente em movimento.
• Siga as instruções relativas à lubrificação, à afinação da tensão da corrente e à substituição de acessórios. Uma corrente mal esticada ou lubrificada pode partir ou aumentar a possibilidade de recuo.
• Mantenha os Manipulos secos e limpos e sem óleo ou gordura. Os Manipulos com gordura ou óleo ficam escorregadios e causam a perda de controlo.
• Corte apenas madeira. Não utilize a motosserra para outros fins. Por exemplo: não utilize a motosserra para cortar plástico, alvenaria nem materiais de construção que não sejam de madeira. A utilização da motosserra em operações para as quais não foi concebida pode resultar numa situação perigosa.

Causas de recuo e prevenção por parte do operador:

O recuo pode ocorrer quando a ponta da lâmina toca num objeto (Fig. B3), ou quando a madeira fecha e aperta a corrente no corte.

O contacto com a ponta pode, por vezes, provocar uma reação de inversão repentina, projetando a lâmina para cima e para trás na direção do operador. Se a corrente ficar trilhada na parte superior da lâmina pode projetar a lâmina rapidamente para trás na direção do operador.

Qualquer uma destas reações pode provocar a perda de controlo da motosserra, o que pode resultar em ferimentos graves. Não confie apenas nos dispositivos de segurança que a motosserra possui. Na qualidade de operador de uma motosserra, deve adotar várias medidas para que os seus trabalhos com a motosserra não provoquem acidentes nem ferimentos.

O recuo resulta da má utilização da ferramenta e/ou de condições de utilização incorretas e pode ser evitado através da adoção de precauções adequadas, conforme descrito de seguida:

• Segure-a firmemente com as duas mãos, apertando os Manipulos da motosserra com os polegares e os dedos, posicionando o corpo e os braços de forma a conseguir resistir à força de recuo. Se o operador adotar as precauções adequadas pode controlar a força de recuo.
• Não se incline em demasia nem efetue cortes acima do nível dos ombros. Desta forma ajuda a prevenir o contacto não propositado da ponta e consegue controlar melhor a motosserra em situações imprevistas.
• Utilize apenas lâminas e correntes de substituição indicadas pelo fabricante. Lâminas e correntes de substituição não indicadas pelo fabricante podem provocar a ruptura da corrente e/ou recuos.
• Siga as instruções do fabricante para fazer a manutenção da corrente. A diminuição da altura do calibrador de profundidade pode aumentar a ocorrência de recuo.

Recomendações de segurança adicionais

1. Consulta do Manual. Qualquer pessoa que utilize esta motosserra deve ler completa e atentamente o manual de uso da motosserra. Se a motosserra for vendida ou emprestada a outras pessoas, o manual de uso deve acompanhar a motosserra.
2. Precauções antes da utilização da motosserra. Nunca permita que esta motosserra seja operada por alguém que não conheça completamente as instruções do manual. As pessoas sem prática devem praticar utilizando um cavalete para serrar madeira.
3. Verificações de rotina. Verifique sempre a motosserra atentamente antes de cada utilização, tendo mais em atenção se ela foi submetida a impactos fortes ou se aparece algum indício de avaria. Efetue todas as operações descritas no capítulo "Manutenção e armazenamento - Antes de cada utilização".
4. Reparações e manutenção. Todas as peças da motosserra que podem ser substituídas pelo operador estão claramente explicadas no capítulo que contém as instruções relativas a "Montagem/desmontagem". Quando for necessário, quaisquer outras peças da motosserra têm de ser substituídas exclusivamente por um Centro de Assistência Autorizado.
5. Vestuário. (fig. B1) Para usar esta motosserra, o operador deve usar o vestuário de proteção individual adequado seguidamente indicado: vestuário de proteção ajustado, botas de proteção com reforço protetor, biqueira de aço e solas antiderrapantes, luvas com reforço protetor, viseira ou óculos de proteção, protetores auriculares e capacete (se houver risco de queda de objetos). Estes artigos podem ser adquiridos num fornecedor de vestuário de trabalho.
6. Precauções para a Saúde - Níveis de ruído e de vibração. Tenha atenção com as restrições de ruído na área circundante. A utilização prolongada da motosserra submete o operador a vibrações que podem provocar "fenómeno de dedos mortos" (síndrome de Raynaud), síndrome do canal cárpico e outras perturbações semelhantes.
7. Precauções para a saúde - Agentes químicos. Utilize apenas óleo aprovado pelo fabricante.
8. Precauções para a Saúde - Calor. Durante a utilização, o carreto e a corrente atingem temperaturas extremamente elevadas; não toque nestes componentes quando estiverem quentes.

Precauções para o transporte e armazenamento. (fig. B2) Sempre que mudar de área de trabalho, desligue a boa alimentação elétrica e acione a alavanca do travão da corrente. Coloque sempre a proteção da lâmina antes de transportar ou armazenar a motosserra. Transporte sempre a motosserra com a lâmina virada para trás e, se a transportar num veículo, prenda-a sempre firmemente para evitar danos.

Reação de recuo. (fig. B3) A reação de recuo consiste numa ação violenta da lâmina, que é impulsionada para cima e para trás em direção ao operador. Geralmente, isto ocorre se a parte superior da ponta da lâmina (a chamada "zona de perigo de recuo") (ver a marcação vermelha na lâmina) entrar em contacto com algum objeto ou se a corrente ficar presa na madeira. O recuo pode fazer com que o operador perca o controlo da motosserra e provocar acidentes perigosos e mesmo fatais. A alavanca do travão da corrente e restantes dispositivos de segurança não são suficientes para proteger o operador de ferimentos: o utilizador tem de estar ciente das condições que podem provocar a reação, preveni-las estando muito atento, com base na sua experiência, sentido prudente e manuseando corretamente a motosserra (por exemplo: nunca cortar vários ramos de uma vez, pois isto pode causar um impacto acidental na "zona de perigo de recuo".

1. Nunca permita que crianças ou pessoas que não conheçam estas instruções utilizem o equipamento. Os regulamentos locais poderão impor restrições à idade do operador.
2. Utilize a motosserra, exclusivamente, da forma descrita nestas instruções e para as funções a que se destina.
3. Verifique atentamente toda a área de trabalho quanto a possíveis perigos (ex.: estradas, caminhos, cabos elétricos, árvores perigosas, etc.)
4. Mantenha todas as pessoas e animais afastados da área de trabalho (se for necessário, isole a área e utilize sinais de advertência), a uma distância mínima de 2,5 x a altura do tronco; a área nunca deve ser inferior a dez metros.
5. O operador ou o utilizador é o responsável por acidentes ou perigos que ocorram a pessoas ou suas propriedades.

Segurança elétrica

1. Recomenda-se que utilize um dispositivo de corrente residual com disjuntor diferencial com uma corrente de disparo não superior a 30 mA. Mesmo estando instalado um dispositivo de corrente residual com disjuntor diferencial, não pode ser garantida uma segurança a 100% e é necessário seguir sempre as práticas de trabalho seguras. Verifique o dispositivo de corrente residual com disjuntor diferencial sempre que o utilizar.
2. Antes de utilizar, verifique se existem vestígios de danos ou desgaste. Se o cabo estiver danificado, leve o equipamento a um Centro de Assistência Autorizada e solicite a substituição do cabo.
3. Não utilize a máquina se os cabos elétricos estiverem danificados ou desgastados.
4. Se o cabo estiver cortado ou se o isolamento estiver danificado, desligue imediatamente a fonte de alimentação elétrica. Não toque no cabo elétrico antes de desligar a alimentação elétrica. Não efetue reparações num cabo cortado ou danificado. Leve a máquina a um Centro de Assistência Autorizado para reparar o cabo.
5. Assegure sempre que o cabo/extensão ficam afastados do operador, garantindo que não criam uma fonte de perigo para o utilizador ou outras pessoas e que ficam dispostos de forma a que não possam ser danificados (por calor, objetos afiados, extremidades cortantes, óleo, etc.).
6. Posicione o cabo de maneira a que não possa ser apanhado pelos ramos ou outros durante a operação de corte.
7. Desligue sempre a alimentação elétrica antes de desligar qualquer ficha, conectores ou extensões.
8. Desligue, retire a ficha da alimentação elétrica e examine o cabo de alimentação elétrica quanto a danos ou desgaste, antes de enrolar o cabo para guardar. Não repare um cabo danificado. Leve a máquina a um Centro de Assistência Autorizada para reparar o cabo.
9. Remova a ficha da alimentação elétrica antes de deixar a máquina sozinha, por qualquer período de tempo que seja. 10. Enrole o cabo sempre com precisão para evitar o emaranhamento. 11. A máquina só pode ser usada nas instalações elétricas de corrente contínua com a tensão indicada na etiqueta de classificação do produto. 12. A motosserra possui isolamento duplo em conformidade com as normas EN60745-1 e EN60745-2-13. Nunca, em nenhuma circunstância, deve fazer uma ligação à terra a qualquer coisa da máquina.

Cabos

1. Os cabos de alimentação e as extensões podem ser adquiridos no centro local de assistência adequado.
2. Utilize apenas extensões aprovadas.
3. As extensões e os cabos não devem ser usados se não se destinarem a utilização no exterior.
4. Se desejar usar um cabo de extensão durante a utilização do equipamento, só devem ser utilizados cabos com as seguintes dimensões:
5. 1,0 mm² : comprimento máx. 40 m
6. 1,5 mm² : comprimento máx. 60 m
7. 2,5 mm² : comprimento máx. 100 m

C. DESCRIÇÃO DOS EQUIPAMENTOS DE SEGURANÇA DA MÁQUINA

BLOQUEIO DO INTERRUPTOR

Na sua máquina está instalado um dispositivo (fig. 1A) que, se não acionado, bloqueia a pressão do interruptor, a fim de prevenir a ligação acidental da máquina.

FREIO DA CORRENTE NA LIBERAÇÃO DO INTERRUPTOR

A sua máquina dispõe de um dispositivo que bloqueia instantaneamente a corrente no momento da liberação do interruptor. Caso não funcione, não use a máquina. Leve-a a um Centro de Assistência Autorizado.

FREIO DA CORRENTE / PROTEÇÃO ANTERIOR DA MÃO

A proteção anterior da mão (fig. 1B) serve para evitar que a sua mão entre em contato com a corrente (com a premissa de que o operador está segurando corretamente a máquina). A proteção anterior da mão tem, também, a função de acionar o freio da corrente, dispositivo estudado para bloquear a corrente em poucos milésimos de segundos, em caso de contragolpe de reação. O freio da corrente é desinserido quando a proteção anterior da mão é puxada para trás e bloqueada (fig.2). O trabalho da corrente é ativado quando a proteção da mão dianteira é pressionada para a frente e quando a corrente para (fig.3). O trabalho da corrente pode ser realizado com o pulso esquerdo, empurrando para a frente, ou quando o pulso entra em contato com a

proteção da mão dianteira em resultado do efeito de coice. Quando utilizar a máquina com a barra na posição horizontal, por exemplo, durante o derrube de árvores, o travão da corrente proporciona menos proteção (fig.4).

NOTA: Quando o freio da corrente é inserido, um interruptor de segurança retira eletricidade do motor.

Se fizer o trabalho da corrente quando estiver a premir o interruptor, o equipamento arrancará.

EIXO PARA CORRENTE

Esta dispositivo foi concebido com uma proteção do corrente (fig.5) situada por debaixo do carreto. Este mecanismo foi concebido para parar o movimento de retorno da corrente caso esta parta ou desengate. Estas situações podem evitar-se através de uma tensão correta da corrente (Consulte o capítulo D. Montagem/desmontagem).

PROTEÇÃO POSTERIOR DA MÃO DIREITA

Serve para proteger (fig.6) a mão em caso de salto ou rompimento da corrente.

D. MONTAGEM / DESMONTAGEM

MONTAGEM DA LÂMINA E DA CORRENTE

Tenha muito cuidado durante a montagem para assegurar a sua correta execução.

Remova a ficha da alimentação elétrica antes de intervir na máquina.

1. Verifique se o travão da corrente não está ativado. Se não estiver, desative-o.

2a & 2b. Dobre o botão interno de retenção da lâmina para fora e rode no sentido oposto ao dos ponteiros do relógio para remover a proteção do carreto de transmissão.

Use luvas.

3. Posicione a corrente por cima da lâmina, encaixando-a no carreto da extremidade e instalando-a na ranhura da lâmina. Certifique-se de que o lado afiado dos dentes de corte está voltado para a corrente na parte superior da lâmina. (ver as marcações da lâmina) 4. Monte a lâmina no parafuso de retenção da lâmina, assegurando que esta fica o mais perto possível do carreto de transmissão. Posicione a corrente sobre o carreto de transmissão e puxe a lâmina para a corrente para pré-esticar a corrente. 5. Reinstale a proteção do carreto de transmissão e rode o botão interno de retenção da lâmina no sentido dos ponteiros do relógio até ficar ligeiramente apertado. 6 & 7. Para esticar a corrente, rode o botão exterior do tensor da corrente no sentido dos ponteiros do relógio. Aplique tensão até atingir a correta. Para verificar a tensão, puxe a corrente da lâmina e certifique-se de que a folga é de aprox. 2-3 mm. Para reduzir a tensão, rode no sentido oposto ao dos ponteiros do relógio. (durante esta operação, mantenha a extremidade da lâmina levantada para cima) 8a & 8b. Quando a tensão estiver correta, rode o botão interno de retenção da lâmina no sentido dos ponteiros do relógio até ficar bem apertado e dobre para a posição original para fixar.

Se esticar demasiadamente a corrente irá sobrecarregar o motor e causar danos. Se a tensão for insuficiente a corrente pode saltar, ao passo que uma corrente com a tensão correta apresenta uma capacidade de corte perfeita e uma vida útil mais longa. Verifique a tensão regularmente pois a corrente tende a esticar com o uso (especialmente quando a corrente é nova; neste caso, a tensão da corrente tem de ser verificada após os primeiros usos); em qualquer caso não deve esticar a corrente imediatamente após a utilização, aguarde até que arrefeça.

Advertência: - a corrente e a lâmina podem aquecer muito.

E. ACENDIMENTO E DESLIGAMENTO

Arranque: agarre ambas as alavancas com firmeza, solte a alavanca do travão da corrente, certificando-se de que não tira a mão da alavanca dianteira, prima e mantenha premido o bloqueio do interruptor, depois prima o interruptor (neste momento, poderá soltar o bloqueio do interruptor).

Desligar: a máquina desliga-se quando o interruptor é libertado ou quando é acionado o travão da corrente.

F. LUBRIFICAÇÃO DA BARRA E DA CORRENTE

ATENÇÃO: Uma lubrificação insuficiente provoca a rutura da corrente e pode causar ferimentos graves. Então verifique - como indicado em "Manutenção" - se o óleo da corrente está a ser libertado em quantidade suficiente.

Escolha do óleo da corrente

Utilize apenas óleo aprovado pelo fabricante.

Recomenda-se a utilização de óleo biológico para a corrente, que é biodegradável.

Abastecimento do óleo

Abra a tampa do reservatório de óleo, encha o reservatório, evitando de derramar óleo (caso isso ocorra, limpe bem a motosserra), e feche bem a tampa de novo.

G. MANUTENÇÃO E ARMAZENAMENTO

Antes de efetuar qualquer manutenção ou limpeza, remova a ficha da alimentação elétrica.

ATENÇÃO: Em caso de trabalho em ambientes particularmente sujos ou empoeirados, as operações descritas devem ser executadas com maior frequência.

Antes de cada uso

Verifique se a bomba do óleo da corrente está a funcionar bem: posicione a barra a aproximadamente vinte centímetros de distância de uma superfície clara; depois de um minuto de funcionamento da máquina, a superfície deverá apresentar evidentes manchas de óleo (fig. 1). Certifique-se que para inserir e desinserir o freio da corrente não seja necessário empregar uma força excessiva ou insuficiente, e certifique-se que não esteja bloqueado. Depois verifique o funcionamento como indicado a seguir: desinsira o freio da corrente, segure corretamente a máquina e ligue-a, insira o freio da corrente empurrando a proteção anterior da mão com o pulso/braço esquerdo, sem tirar as mãos dos punhos (fig.2). Se o freio da corrente estiver a funcionar bem, a corrente se bloqueará imediatamente. Certifique-se que a corrente está afiada (ver abaixo), em bom estado e esticada corretamente. Caso esteja gasta de maneira não-uniforme ou tenha o dente de corte com somente 3 mm, providencie a sua substituição (fig.3). Limpe os orifícios de ventilação com frequência, para evitar o sobreaquecimento do motor (fig 4).

Verifique o funcionamento do interruptor e do bloqueio do interruptor (essa operação deve ser feita com o freio da corrente desinserido): acione o interruptor e o bloqueio do interruptor, e controle que ambos retornem em posição de repouso logo que sejam liberados; certifique-se de que, sem acionar o bloqueio do interruptor, será possível acionar o interruptor.

Certifique-se de que o eixo para-corrente e a proteção da mão direita estejam íntegros e sem defeitos aparentes, como danos materiais.

Depois de 2-3 horas de uso

Verifique o estado da barra. Se necessário, limpe cuidadosamente os furos de lubrificação (fig. 5) e a canaleta guia (fig. 6). Limpe o pinhão de transmissão com regularidade e verifique se não foi sujeito a um desgaste excessivo (fig. 7). Lubrifique a roda dentada da ponta da barra com óleo para rolamentos, através do furo indicado (fig. 8).

Afiação da corrente

Contactar um centro de assistência autorizado relativamente a quaisquer problemas com a afiação da corrente.

A corrente tem de ser corretamente afiada. Uma corrente incorretamente afiada pode provocar o efeito de coice, com o elevado risco de lesões.

Se a corrente não cortar sem que você tenha que apertar a barra contra a madeira e produz uma serragem muito fina, significa que não está bem afiada. Se o corte não produz serragem, a corrente perdeu completamente o fio e, cortando, vai polir a madeira. Uma corrente bem afiada avança sozinha na madeira e produz lhasas grandes e compridas.

A parte cortante da corrente é constituída pela malha de corte (fig. 9), com um dente de corte (fig. 10) e um delimitador de corte (fig. 11). O desnível entre estes determina a profundidade do corte; para obter um bom afiamento, são necessários um guia-lima e uma lima redonda com 4 mm de diâmetro. Siga as seguintes indicações: com a corrente montada e corretamente esticada, insira o freio da corrente, posicione o guia-lima conforme a figura, perpendicularmente à barra (fig. 12), e aja sobre o dente de corte com as angulações indicadas na figura (fig. 13A & 13B), afiando sempre de dentro para fora e afrouxando a pressão na fase de retorno (é muito importante respeitar as indicações: ângulos de afiamento excessivos, insuficientes ou um diâmetro de lima errado aumentam a tendência ao contragolpe de reação). Para obter ângulos laterais mais precisos, aconselha-se posicionar a lima verticalmente, 0,5 mm acima do cortante superior. Antes de tudo, afie os dentes de um lado da serra e então repita a operação. Certifique-se de que, depois do afiamento, os dentes tenham igual comprimento e que a altura dos delimitadores de profundidade seja de 0,6 mm abaixo do cortante superior: verifique a altura usando o modelo e lime (com uma lima plana) a parte saliente; depois arredonde a parte anterior do delimitador de profundidade (fig. 14), prestando atenção para NÃO limar o dente de proteção anti-contragolpe (fig. 15).

Leve a barra a um Centro de Assistência Autorizada.

Armazenamento/Transporte

Deixe a máquina arrefecer e coloque a proteção sobre a lâmina e a corrente.

Guarde a máquina num local fresco e seco e fora do alcance das crianças. Não guardar no exterior.

Verifique se a máquina não apresenta fugas de óleo.

H. TÉCNICAS DE CORTE

• Realizar o corte em situações em que o tronco poderia romper-se durante a operação (madeira em tensão, árvores secas, etc.): uma quebra repentina pode ser muito perigosa.
• Que a barra ou a corrente encastrem-se no corte: caso isso ocorra, desligar a máquina da corrente elétrica e tentar levantar o tronco, fazendo alavanca com uma ferramenta adequada; não tente liberar a máquina sacudindo-a ou puxando-a, porque você poderia danificá-la e machucar-se.
• Situações que poderiam favorecer o contragolpe de reação. -usar equipamento acima do nível dos ombros

-cortar madeira com objetos estranhos, p. ex., pregos.

Nunca utilize a máquina em terra ou pedras, já que tal provoca um desgaste imediato da corrente.

Durante o uso: (fig. 1)

• Se você pode realizar um corte sobre um terreno inclinado, fazer a parte mais alta do tronco, de modo que este não possa atingi-lo quando caia.
• Em caso de abatimento, nunca deixe o trabalho pela metade: uma árvore parcialmente cortada poderia romper-se.
• No fim de cada corte, você perceberá uma notável mudança na força aplicada para segurar a máquina. Preste atenção para não perder o controle.

O texto a seguir refere-se aos seguintes tipos de cortes:

O corte com a corrente "a puxar" (de cima para baixo) (fig. 2), que apresenta o risco de um repentino escorrimento da resina em direção ao tronco, com uma consequente perda de controle. Se possível, use um gancho durante o corte.

O corte com corrente "a empurrar" (de baixo para cima) (fig. 3): apareça o risco de um repentino escorregamento da serra na direção do operador, com o risco de atingi-lo ou de o setor de risco contra o tronco, com o consequente contragolpe de reação; preste muita atenção quando estiver realizando o corte.

O modo mais seguro é como a máquina é com a madeira bloqueada no cavalete, cortando de cima para baixo e trabalhando fora do suporte. (fig.4)

Uso do gancho

Quando possível, use o gancho para um corte mais seguro. Coloque-o no córtex ou na parte superficial do tronco, de modo que você possa fazer mais facilmente o controle da broca.

A seguir, os procedimentos típicos a serem adotados em determinadas situações. É o caso de avaliar se se adaptam ou não ao seu caso, de acordo com as circunstâncias. Seguem também o procedimento de realização do corte com risco mínimo.

Tronco no chão (Risco de a corrente tocar o chão no fim do corte). (fig.5)

Corte de cima para baixo através do tronco. Prossiga com cuidado ao fim do corte, para evitar que a corrente encontre o chão. Se é possível, termine o corte a 2/3 do diâmetro do tronco, gire o tronco e corte a parte restante de cima para baixo, para limitar o risco de contato com o chão.

Tronco apoiado de um lado só (Risco de rompimento do tronco durante o corte) (fig.6)

Comece o corte da parte de baixo, até aproximadamente 1/3 do diâmetro do tronco. Depois termine de cortar a parte de cima, encontrando o corte já realizado.

Tronco apoiado dos dois lados (Risco de esmagamento da corrente.) (fig.7)

Comece o corte da parte de cima, até aproximadamente 1/3 do diâmetro do tronco. Depois termine de cortar a parte de baixo, encontrando o corte já realizado.

Corte de derrube numa inclinação. Coloque-se sempre pela parte de cima do tronco. Para fazer total controle durante o "corte normal", aproxime-se perto do final do corte, sem diminuir a força com que está a segurar nos manípulos da máquina. Não permita que a corrente entre em contacto com o solo.

Abatimento

ATENÇÃO! Não tente abater uma árvore se você não tem a experiência necessária; e, de qualquer maneira, nunca abata um tronco cujo diâmetro está maior que o comprimento da barra! Essa operação está reservada aos usuários experientes, que possuem o equipamento adequado.

O objetivo do abatimento é derrubar a árvore na melhor posição possível para a sucessiva retirada dos ramos e corte do tronco. (Evite que uma árvore em queda enrosque-se numa outra: provocar a queda de uma árvore enroscada é uma operação muito perigosa).

Você deve decidir a melhor direção de queda, avaliando: o que há ao redor da árvore, a sua inclinação, curvatura, a direção do vento e a concentração dos ramos.

Não ignore a presença de ramos mortos ou quebrados: estes poderiam romper-se durante o abatimento e representar um perigo.

ATENÇÃO! Durante as operações de abatimento em condições críticas, retire imediatamente a proteção acústica do corte, para poder ouvir barulhos estranhos e eventuais sinais de advertência.

Operações preliminares ao corte: a individuação da via de fuga

Elimine os ramos que atrapalham o trabalho (fig. 8), começando de cima para baixo e mantendo o tronco entre o seu corpo e a motosserra. Elimine os ramos mais difíceis, um por vez. Elimine a vegetação ao redor da árvore e observe os eventuais obstáculos presentes (pedras, raízes, fossas, etc.) quando planificar a sua via de fuga (a ser seguida durante a queda da árvore); consulte a figura (fig. 9) para saber a direção a ser tomada (A: direção prevista de queda da árvore. B: Via de Fuga. C: Zona de risco).

ABATIMENTO (fig. 10)

Para assegurar o controle da queda da árvore, é necessário realizar os seguintes cortes:

O corte direcional, que deve ser feito em primeiro lugar, e que serve para controlar a direção de queda da árvore: realize primeiramente a PARTE SUPERIOR do corte direcional do lado em que a árvore deve ser abatida. Mantenha-se à direita da árvore e corte com a corrente "a puxar"; em seguida, realize a PARTE INFERIOR do corte, que deve atingir o fim da parte superior. A profundidade do corte direcional deve ser de cerca de 1/3 do diâmetro do tronco, com um ângulo entre o corte superior e o corte inferior de pelo menos 45°. O encontro entre os dois cortes é chamado "linha de corte direcional". A linha deve ser perfeitamente horizontal e em ângulo reto (90°) em relação à direção de queda.

O corte de abatimento, com o objetivo de provocar a queda da árvore, deve ser realizado a 3-5 cm acima da parte inferior do plano da linha de corte direcional, e terminar a uma distância de 1/10 do tronco em relação a esta última. Mantenha-se à esquerda da árvore e corte com a corrente "a puxar", usando o gancho. Certifique-se que a árvore não se mova em direção diversa daquela prevista para a queda. Assim que possível, coloque uma cunha de abatimento no corte. A parte de tronco não cortada é chamada fulcro (sustentáculo), e é como um "zíper" que guia a árvore na queda; caso seja insuficiente, curvo ou completamente serrado, não será possível controlar a queda da árvore (muito perigoso!). Por isso, é necessário que os vários cortes sejam feitos com precisão.

Ao terminar os cortes, a árvore começará a cair. Caso seja útil, use uma cunha ou uma alavanca de abatimento.

Retirada dos ramos

Abatida a árvore, o passo seguinte é a eliminação dos ramos do tronco. Não subestime esta operação, porque a maior parte dos incidentes de contragolpe de reação acontecem exatamente durante a retirada dos ramos. Por isso, preste atenção à posição da ponta da lâmina durante o corte e trabalhe do lado esquerdo do tronco.

ECOLOGIA

Este capítulo contém informações úteis para manter as características de compatibilidade ecológica, idealizadas na fase de desenvolvimento da máquina, o correto uso desta e a correta eliminação dos óleos.

USO DA MÁQUINA

As operações de enchimento do tanque de óleo devem ser realizadas de forma a evitar a dispersão do óleo da corrente no ambiente.

SUCATEAMENTO

Não disperse no ambiente a máquina inutilizada, e sim entregue-a às entidades autorizadas à eliminação do lixo, segundo as normas previstas pela legislação em vigor.

O símbolo existente no produto ou na respectiva embalagem indica que o produto não pode ser tratado como lixo doméstico. Por consequente, deve ser depositado no ponto de recolha aplicável para efeitos de reciclagem de equipamento elétrico e eletrónico. Ao assegurar-se de que a deposição deste produto é efectuada da forma correcta, estará a contribuir para evitar consequências potencialmente negativas para o ambiente e a saúde humana, que, de outro modo, poderiam ser causadas pelo manuseamento inadequado deste produto.

Para mais informações sobre a reciclagem deste produto, contacte o gabinete municipal da sua localidade, o serviço de recolha de lixos domésticos ou a loja onde adquiriu o produto.

A corrente e a respectiva guia são consumíveis e não se enquadram no âmbito da garantia.

TABELA DE POSSÍVEIS PROBLEMAS

	O motor não liga	O motor ffunctiona mal ou perde	A boaquina liga, mas nãoURTARmente	O motor funciona de maneira anômala	Os dispositivos de freio não bloqueiam corretramente a rotação da corrente
Certifique-se que há eletricidade na rede	●
Verifique se o cabo está corretramente inserido na tomada	●
Verifique se o cabo ou a extensão está danificados	●
Certifique-se que o freio da corrente não estájeraseridoovereja inserido	●
Verifique se a correteneste édevidamente instalada e tem a tensão correctra.	●	●	●
Verifique se a lubrificação da corrente correspondêa descriçao dos capítulos F e G	●	●	●
Certifique-se de que acorrerente está afiada			●
Entre em contacto com um Centro de Assistência Técnica autorizzato.	●	●		●	●

DECLARAÇÃO DE CONFORMIDADE UE

A abaixo assinada Husqvarna AB, S-561 82, Huskvarna, Sweden, por este meio certifica que, ao deixar a nossa fábrica, as unidades abaixo estão em conformidade com as directrizes harmonizadas da UE, padrões da UE de segurança e padrões específicos do produto. Esta declaração será invalidada caso a unidade seja modificada sem a nossa aprovação.

Descrição da Unidade.... Chainsaw - Serra elétrica

Tipo: CST3018, CST3518 - CS=Chainsaw

Anodo Marcação da UE. 2009

Diretivas da UE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Harmonizado EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Organismo Notificado que realizou o certificado de exame CE MEEI Kft., 1007

Váci út 48/a-b

1132 Budapeste

Hungria

Diretor de Investigação e

Desenvolvimento Global - Ferramentas portáteis

Tipo	CST3018	CST3518
Art. no.	8864	8860
Peso a seco (Kg)	5.4	5.5
Potência (kW)	1.8	1.8
Capacidade do tanque de oleo (cm3)	180	180
Passo da corrente (inches)	3/8	3/8
Calibre da corrente (mm)	1.3	1.3
Comprimento máximo da lâmina (mm)	300	350
Potência Sonora medida LwA2) (dB(A))	106	106
Potência sonora garantida LwA2) (dB(A))	108	108
Pressão sonora LpA1) (dB(A))	95	95
Irregularidade KpA (dB(A))	2.5	2.5
Vibração da maior / BRAO an1) (m/s2)	3.4	3.4
Incerteza Kah (m/s2)	1.5	1.5
Impedência da rede eletrica Zmax (Ω)	0.382	0.382
Velocidade de corte (m/s)	10	10

1) Área de trabalho relacionada com emissão característica; nível L_pA conforme o EN60745-2-13 dado na tabela.

Valor de vibrações conforme o EN60745-2-13 dado na tabela.

O valor total de vibração declarado foi medido em conformidade com um método de teste padrão e pode ser utilizado para comparação de uma ferramenta com outras. O valor total de vibração declarado também pode ser utilizado numa avaliação de exposição preliminar.

Advertência:

A emissão de vibração durante a utilização real da ferramenta elétrica pode ser diferente do valor total declarado, dependendo das formas como a ferramenta é utilizada.

Os operadores devem identificar medidas de segurança para proteção própria que se baseiem numa estimativa da exposição nas condições de utilização reais (considerando todos os componentes do ciclo de funcionamento, tais como o número de vezes que a máquina é desligada e quando está em funcionamento, para além do tempo de disparo).

2) Valores do nível de ruído LwA conforme a 2000/14/CE dados na tabela.

Declaração de conformidade com EN 61000-3-11

Dependendo das características da rede elétrica local, a utilização deste equipamento pode provocar breves quedas de tensão quando o mesmo é ligado. Tal efeito pode influenciar outro equipamento elétrico, como por exemplo, a redução temporária da intensidade luminosa de uma lâmpada. Se a impedância Z_max da rede elétrica for inferior ao valor indicado na tabela (aplicável ao seu modelo), esses efeitos não se confirmarão. Para determinar o valor de impedância da rede, poderá contactar a companhia fornecedora de eletricidade local.

Rua São João do Araguaia, 338

• Jardim Califórnia -

Barueri - SP - Brasil -

CEP 06409-060

Telefone: ([phone]

[e-mail]

Bulgária

XyckbapHa Bblrapn EOO

Edifício 1, Fracção 0-G

2710-089 Sintra

Telefone: ([phone]

[e-mail]

Roménia

Madex International Srl

Soseaua Odaii 117-123

RO 013603, Bucuresti, S1

Telefone: (+40) 21 352.76.03

[e-mail]

Rússia

OOO "Huskvarna"

141400, região de Moscovo

g. Khimki

rua Leningradskaya

BlaJeHne 39,

XIMKINBn3HeC NapK,

3daHHe II, 4 3TaJx.

Sérvia

Domel d.o.o.

Savski nasip 7

11070 Novi Beograd

Telefone: ([phone]

[e-mail]

Singapura

Hy-Ray PRIVATE LIMITED

40 Jalan Pemimpin
