CST 3018 - CST 3518 - Motosierra GARDENA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Motosierra eléctrica
Marca	Gardena
Modelo	CST 3018 / CST 3518
Peso (en vacío)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Potencia nominal	1,8 kW
Tensión nominal / Frecuencia	230 V ~ 50 Hz
Capacidad del depósito de aceite	180 cm³
Longitud de la espada (máx.)	300 mm (CST3018) / 350 mm (CST3518)
Paso de la cadena	3/8 pulgada
Calibre de la cadena	1,3 mm
Velocidad de corte en vacío	10 m/s
Nivel de potencia sonora garantizado	108 dB(A)
Nivel de presión sonora (LpA)	95 dB(A) (incertidumbre K=2,5 dB)
Vibraciones mano/brazo (a_h)	3,4 m/s² (incertidumbre K=1,5 m/s²)
Clase de protección	II (doble aislamiento)
Freno de cadena	Sí, con activación por inercia y por el protector de mano delantero
Lubricación de la cadena	Automática, mediante bomba de aceite
Tensor de cadena	Sin herramientas, rueda exterior de pretensión
Resalto de punta / Espolón	Sí
Mantenimiento corriente	Limpieza regular de las ranuras de ventilación, lubricación de la espada, afilado de la cadena con lima redonda de Ø4 mm cada 2-3 horas
Revisión periódica	Cada 30 horas de uso en un centro autorizado
Piezas de repuesto	Cadena, espada, piñón de arrastre - disponibles en centro autorizado (cadena y espada no cubiertos por la garantía)
Almacenamiento / Transporte	Enfriar, colocar la cubierta de protección, guardar en un lugar seco y fresco fuera del alcance de los niños

Preguntas frecuentes - CST 3018 - CST 3518 GARDENA

¿Qué aceite usar para la lubricación de la cadena?

Use aceite especial para cadenas aprobado por el fabricante, preferiblemente biodegradable. Llene el depósito de aceite (capacidad 180 cm³) y verifique regularmente el nivel.

¿Cómo arrancar la motosierra?

Sujete firmemente ambas empuñaduras, desactive el freno de cadena tirando del protector de mano hacia la empuñadura, luego presione el botón de seguridad y el interruptor. Suelte el botón de seguridad después del arranque. Para detener, suelte el interruptor o active el freno de cadena.

¿Cómo ajustar la tensión de la cadena?

Gire la rueda exterior del tensor en sentido horario para aumentar la tensión. Verifique la holgura: la cadena debe poderse separar de 2 a 3 mm de la espada. Después del uso, espere a que se enfríe antes de reajustar.

¿Qué hacer si la cadena no corta correctamente?

Primero verifique la tensión y lubricación de la cadena. Si el corte produce aserrín fino, la cadena está desafilada. Afílela con una lima redonda de 4 mm respetando el ángulo indicado (aproximadamente 30°). Si el problema persiste, reemplace la cadena.

¿Cómo activar el freno de cadena?

El freno de cadena se activa automáticamente en caso de rebote cuando el protector de mano delantero es empujado hacia adelante. También puede activarlo manualmente empujando el protector de mano con la mano izquierda. La cadena se detiene inmediatamente.

¿Cuál es la longitud máxima de la espada permitida?

Para el modelo CST 3018, la espada máxima es de 300 mm. Para el CST 3518, es de 350 mm. Use únicamente espadas y cadenas especificadas por el fabricante.

¿Cómo limpiar y mantener la motosierra?

Antes de cada uso, limpie las ranuras de ventilación para evitar el sobrecalentamiento. Cada 2-3 horas, limpie los orificios de lubricación y la ranura de la espada. Engrase el piñón delantero con grasa para rodamientos. Afile la cadena si es necesario.

¿Qué equipos de protección se recomiendan?

Use siempre un casco con visera o gafas de protección, protectores auditivos, guantes anticorte, botas de seguridad antideslizantes y un pantalón anticorte. A la venta en proveedores de ropa de trabajo.

¿Qué hacer si la cadena se bloquea en un corte?

Desconecte inmediatamente la máquina de la red eléctrica. Use una palanca para levantar el tronco o la pieza de madera. No fuerce la motosierra para liberarla, podría dañarla o provocar un accidente.

¿Cómo guardar la motosierra después del uso?

Déjela enfriar, coloque la cubierta de protección sobre la espada y la cadena. Límpiela, drene el aceite si es necesario, y guárdela en un lugar seco y fresco, fuera del alcance de los niños. Asegúrese de que no haya fugas de aceite.

MANUAL DE USUARIO CST 3018 - CST 3518 GARDENA

Manual de instrucciones

Instrucciones originales. Léase antes de utilizar y consérvela como referencia en el futuro.

INFORMACIÓN IMPORTANTE

1)	Cable	16)	Guide bar groove
2)	Rear handle	17)	Guide bar
3)	Rear hand guard	18)	Nose sprocket
4)	Oil tank inspection gauge	19)	Chain tensioning plate
5)	Air vents	20)	Switch block
6)	Switch	21)	Guide bar cover
7)	Oil tank cap	22)	Chain
8)	Front handle	23)	Manual
9)	Front hand guard/chain brake lever	24)	Cutting tooth
		25)	Cutting depth gauge
10)	Spiked bumper	26)	Drive tooth
11)	Chain tensioner outer knob	27)	Cutting link
12)	Bar retaining inner knob	28)	Drive sprocket
13)	Chain catcher	29)	Bar retaining screw
14)	Drive sprocket cover	30)	Cable strain relief
15)	Lubrication hole	31)	Oil Bottle

Riesgo de choque eléctrico

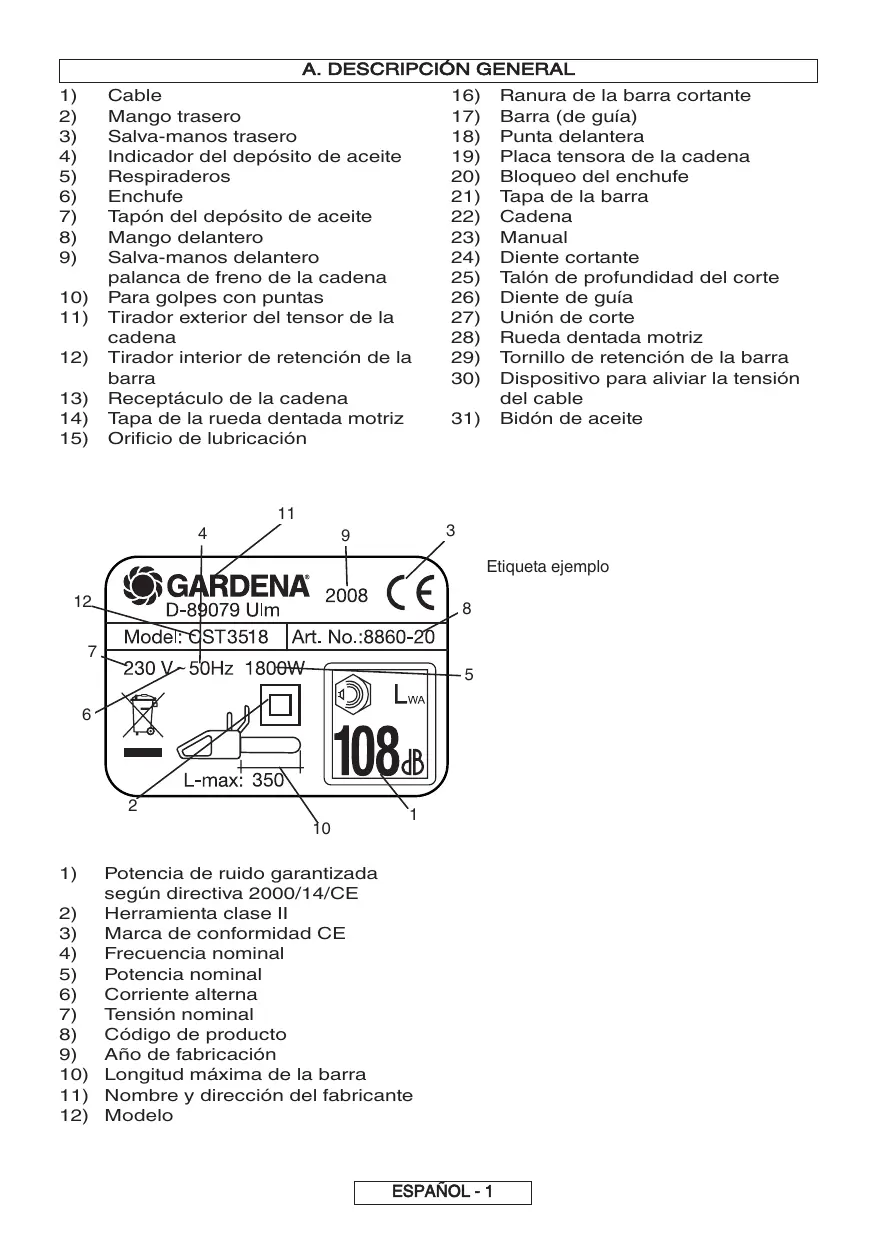

1)	Cable	16)	Ranura de la barra cortante
2)	Mango trasero	17)	Barra (de guía)
3)	Salva-manos trasero	18)	Punta delantera
4)	Indicador del depósito de aceite	19)	Placa tensora de la cadena
5)	Respiradores	20)	Bloqueo del enchufe
6)	Enchufe	21)	Tapa de la barra
7)	Tapón del depósito de aceite	22)	Cadena
8)	Mango delantero	23)	Manual
9)	Salva-manos delantero	24)	Diente cortante
	palanca de freno de la cadena	25)	Talón de profundidad del corte
10)	Para golpes con+puntas	26)	Diente de guía
11)	Tirador exterior del tensor de la cadena	27)	Unión de corte
		28)	Rueda dentada motriz
12)	Tirador interior de retencion de la barra	29)	Tornillo de retencion de la barra
		30)	Dispositivo para aliviar la tensión del cable
13)	Receptáculo de la cadena
14)	Tapa de la rueda dentada motriz	31)	Bidón de aceite
15)	Orificio de lubricación

Etiqueta ejemplo

1) Potencia de ruido garantizada según directiva 2000/14/CE 2) Herramienta clase II 3) Marca de conformidad CE 4) Frecuencia nominal 5) Potencia nominal 6) Corriente alterna 7) Tensión nominal 8) Código de producto 9) Año de fabricación 10) Longitud máxima de la barra 11) Nombre y dirección del fabricante 12) Modelo

SIGNIFICADO DE LOS SÍMBOLOS

Atencion	→	Dirección del diente de corte
Leer atentamente el manual	→	Usar siempre con las dos manos
Botas de seguridad	→	Peligro de reacción de contragolpe
Casco, protectores auditivos y gafas o visor de protección	→	No exponer a la lluvia o a la humedad
Guantes con protección contra cortes	→	Aceite de la capena
Pantalones largos con protección contra cortes	→	No hacer...
Freno desactivado, activado	STOP	Apagar lamaids
Desenchufe de la red inmediamente si el cable está dañado o cortado.	→	Desenchufe antes de realizarrialquier ajuste o limpleza.
Mantenga alejada arialquier persona	→	Riesgo de descarga electrica

Avisos generales de seguridad de la herramienta mecánica

AVISO - Lea todos los avisos de seguridad y todas las

Instrucciones. El fallo en seguir los avisos e instrucciones podrá resultar en descarga eléctrica, fuego y/o heridas graves.

Guarde todos los avisos e instrucciones como referencia futura.

El término "herramienta mecánica" en los avisos se refiere a su herramienta mecánica enchufada a la red (con cordón) o a su herramienta mecánica de funcionamiento a pilas (sin cordón).

1) Seguridad de la zona de trabajo a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas y oscuras invitan a que ocurran accidentes. b) No haga funcionar las herramientas mecánicas en atmósferas explosivas, como en presencia de líquidos inflamables, gases o polvo. Las herramientas mecánicas crean chispas que podrían inflamar el polvo o los humos. c) Mantenga a los niños y a los curiosos alejados mientras opera la herramienta mecánica. Las distracciones podrían hacer que perdiera el control.

2) Seguridad eléctrica a) Los enchufes de la herramienta mecánica deben coincidir con la toma de corriente. No modifique nunca el enchufe de ningún modo. No utilice ningún enchufe adaptador con herramientas mecánicas puestas a tierra. Los enchufes sin modificar y las tomas de corriente coincidentes reducirán el riesgo de descarga eléctrica. b) Evite el contacto del cuerpo con las superficies puestas a tierra, tales como tuberías, radiadores, cocinas y refrigeradores. Se corre mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas mecánicas a la lluvia o a condiciones húmedas. El agua que se introduce en la herramienta mecánica hace que aumente el riesgo de descarga eléctrica. d) No abuse del cordón. No utilice nunca el cordón para llevar, tirar o desenchufar la herramienta mecánica. Mantenga el cordón alejado del calor, aceite, bordes afilados o piezas en movimiento. Los cordones dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta mecánica en el exterior, utilice un cable de prolongación adecuado para usar al aire libre. El uso de un cable de prolongación para exteriores reduce el riesgo de descarga eléctrica. f) Si el uso de una herramienta mecánica en lugares húmedos es inevitable, utilice una corriente protegida para dispositivos de corriente remanente. El uso de un dispositivo de corriente remanente reduce el riesgo de descarga eléctrica. 3) Seguridad personal a) Manténgase alerta, tenga cuidado con lo que hace y use el sentido común cuando opera una herramienta mecánica. No utilice una herramienta mecánica cuando está cansado o bajo la influencia de drogas, alcohol o medicinas. Un momento de distracción, mientras opera una herramienta mecánica, podrá causar lesiones personales graves. b) Utilice equipo de protección personal. Lleve siempre equipo de protección de los ojos. El equipo de protección utilizado en condiciones apropiadas, como las mascarillas contra el polvo, el calzado antideslizante de seguridad, un casco duro o la protección de los oídos, reducirá las lesiones personales. Lo puede conseguir en una tienda de equipos de trabajo. c) Prevención del arranque no intencional. Confirme que el interruptor está desactivado en la posición "off" antes de conectarlo a la herramienta mecánica y/o paquete de baterías, coger la herramienta o transportarla. Si se transporta la herramienta mecánica con el dedo en el interruptor o se energizan las herramientas mecánicas cuando tienen el interruptor activado "on", se invita a que ocurran accidentes. d) No trate de alcanzar demasiado lejos con la herramienta. Mantenga los pies sobre una base sólida y el equilibrio en todo momento. Podrá así controlar mejor la herramienta mecánica en situaciones inesperadas. e) Utilice la ropa adecuada. No lleve ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo pueden engancharse en las piezas en movimiento. 4) Uso y cuidado de la herramienta mecánica a) No fuerce la herramienta mecánica. Utilice la herramienta mecánica para su aplicación. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad, a la tasa para la que ha sido diseñada. b) No utilice la herramienta mecánica si el interruptor no funciona bien para encenderla y apagarla. Cualquier herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe repararse. c) Desconectar el enchufe del generador y de la herramienta mecánica antes de hacer ajustes, cambiar los accesorios o almacenarlas. Tales medidas de prevención reducirán el riesgo de arranque accidental de la herramienta. d) Almacene las herramientas mecánicas inactivas fuera del alcance de los niños y no permita operarlas a las personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones. Las herramientas mecánicas son peligrosas en manos de usuarios no formados. e) Mantenimiento de las herramientas mecánicas. Compruebe la desalineación o el agarrotamiento de las piezas móviles, la rotura de las piezas y otras condiciones que pudieran afectar el funcionamiento de la herramienta mecánica. Si está dañada, repárela antes de usarla. Muchos accidentes son causados por herramientas mecánicas mal mantenidas.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte mantenidas correctamente con los bordes de corte afilados tienen menos probabilidades de agarrotarse y son más fáciles de controlar. g) Utilice la herramienta mecánica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el área que va a realizar. El uso de la herramienta mecánica para operaciones diferentes a las previstas podrá resultar en una situación peligrosa.

1. Servicio a) Haga que una persona calificada en reparaciones haga el servicio de la máquina, utilizando solamente piezas de sustitución idénticas. Esto garantizará que se mantiene la calidad de la herramienta mecánica.

Advertencias de seguridad de la motosierra:

• Mantenga todas las partes del cuerpo alejadas de la cadena de la motosierra cuando esta está en funcionamiento. Antes de accionar la motosierra, asegúrese de que la cadena no está en contacto con nada. Un instante de inatención mientras utiliza la motosierra pueda provocar el enganche de la ropa o una parte del cuerpo por la cadena de la sierra.
• Sujete siempre la sierra con la mano derecha en el mango trasero y la mano izquierda en el mango delantero. Sujetar la sierra con una configuración invertida de manos aumenta el riesgo de lesiones personales y no debe hacerse nunca.
• Sujete la herramienta únicamente por las superficies de agarre que están aisladas, ya que la cadena de la sierra podría entrar en contacto con cables ocultos con su propio cordón. Las cadenas de la sierra que entren en contacto con un hilo conductor podrían cargar de tensión las partes metálicas expuestas de la herramienta y podrían dar una descarga eléctrica al operario que la maneje.
• Póngase gafas de seguridad y protecciones para los oídos. También se recomienda el uso de equipos de protección para la cabeza, las manos, las piernas y los pies. La vestimenta adecuada de protección reduciría las lesiones personales causadas por astillas despedidas o contacto accidental con la cadena de la sierra. Lo puede adquirir en una tienda de equipos de trabajo.
• No utilice una motosierra en un árbol. Utilizar una motosierra estando en un árbol puede causar lesiones personales.
• Mantenga en todo tiempo la estabilidad de los pies y utilice la motosierra únicamente cuando esté en una superficie estable, segura y llana. Las superficies resbaladizas o inestables, como las escaleras plegables, pueden hacer perder el equilibrio y el control de la sierra.
• Cuando corte una rama que está en tensión, no olvide el efecto resorte que se produce al cortarla. Al eliminar la tensión de las fibras de madera, la rama hasta podría golpear al operario y/o hacer perder el control de la sierra.
• Tenga extremado cuidado al cortar maleza y árboles jóvenes. Los materiales finos pueden atrapar la cadena de la sierra y salir despedidos contra un estudio, o hacer que pierda el equilibrio.
• Transporte la sierra por el mango delantero, desenchufada y alejada de su cuerpo. Cuando transporte o almacene la motosierra, ponga siempre la tapa de la barra. El manejo apropiado de la sierra reducirá el riesgo de contacto accidental con la cadena de la sierra en movimiento.
• Siga las instrucciones para lubricar, tensar la cadena y hacer los accesorios. Una cadena mal tensada o mal lubricada puede romperse o aumentar el riesgo de rebote.
• Mantenga los mangos secos, limpios y sin aceite ni grasa. Los mangos grasientos o aceitosos provocan deslizamientos y pérdida de control.
• Corte únicamente madera. No utilice la motosierra para propósitos no especificados. Por ejemplo: no utilice la motosierra para cortar plástico, obras de albañilería o materiales de construcción distintos a la madera. El uso de la motosierra para operaciones diferentes a las previstas podría resultar en una situación peligrosa.

Causas del rebote y su prevención por parte del operario:

El rebote puede suceder cuando la parte delantera o punta de la barra de guía toca un objeto (Fig. B3), o cuando la madera se cierra y pinza la cadena de la motosierra durante el corte.

El contacto con la punta puede, en ocasiones, causar una repentina reacción de inversión, golpeando la barra de guía hacia arriba y hacia el operario.

Pinzar la cadena en la parte superior de la barra de guía puede impulsar rápidamente la barra hacia atrás, en dirección del operario.

Cualquiera de estas reacciones puede hacer que pierda el control de la sierra, y provocar lesiones personales graves. No se fíe exclusivamente de los dispositivos de seguridad integrados en la sierra. En calidad de usuario de una motosierra, debe seguir ciertas pautas para prevenir los accidentes en sus distintas utilizaciones.

Los rebotes son consecuencia de un uso inapropiado de la herramienta y/o procedimientos o condiciones de configuración incorrectos, y se pueden evitar tomando las debidas precauciones, es decir:

• Mantenga una sujeción firme, rodeando los mangos de la sierra con los pulgares y los dedos, con ambas manos en la sierra y posicionando el cuerpo y el brazo de forma que pueda resistir las fuerzas de rebote. El operario puede controlar las fuerzas de rebote si toma las debidas precauciones. No suelte la motosierra.
• No intente cortar demasiado lejos y no sobrepase la altura del hombro. Así evitará el contacto inesperado de la punta y permitirá un mejor control de la motosierra en situaciones imprevistas.
• Utilice únicamente las barras y cadenas de recambio especificadas por el fabricante. Las barras y cadenas de recambio no adecuadas pueden provocar la rotura de la calidad y/o rebotes.
• Siga las Instrucciones de afilado y mantenimiento del fabricante. Disminuir la altura del talón de profundidad puede producir más reactivaciones de rebote.

Recomendaciones adicionales de seguridad

1. Uso del manual. Todas las personas que utilicen la máquina deben leer el manual de instrucciones completamente y con mucha atención. El manual de instrucciones debe acompañar a la máquina en caso de venta o préstamo a otra persona.
2. Precauciones previas a la utilización de la máquina. No permita nunca que una persona que no está familiarizada con el manual de instrucciones utilice esta herramienta. Las personas sin experiencia deben partir por un periodo de formación realizando únicamente un banco de serrar.
3. Comprobaciones de control. Compruebe con cuidado la máquina antes de cada uso, especialmente si ha sufrido un impacto fuerte o si muestra cualquier signo de mal funcionamiento. Realice todas las operaciones descritas

en el capítulo "Mantenimiento y almacenamiento - Antes de cada uso".

1. Reparaciones y mantenimiento. Todas las piezas de la máquina que pueda cambiar personalmente están explicadas con claridad en el capítulo de instrucciones "Montaje / desmontaje". Siempre que fuese necesario, el resto de las piezas de la máquina deben de ser cambiadas exclusivamente por un Centro autorizado.
2. Vestimenta. (fig B1) Cuando utilice esta máquina, el usuario debe llevar las siguientes prendas aprobadas de protección individual: prendas ajustadas de protección, botas de seguridad con suelas antideslizantes, protectores contra impactos en los dedos y protección a prueba de cortes, guantes a prueba de cortes y vibraciones, máscara de protección o visor de seguridad, protección en los oídos y casco (si hay riesgo de caída de objetos). Puede conseguir todas estas prendas en una tienda de equipos de trabajo.
3. Precauciones sanitarias - Niveles de vibración y sonido. Aténgase a las restricciones sonoras de su zona. El uso prolongado de la máquina expone al usuario a vibraciones que pueden generar el "fenómeno de los dedos blancos" (o "fenómeno de Raynaud"), el síndrome del túnel carpiano y trastornos similares.
4. Precauciones sanitarias - Agentes químicos. Utilice aceite aprobado por el fabricante.
5. Precauciones sanitarias - Calor. Durante la realización, la rueda dentada y la cadena alcanzan temperaturas muy elevadas, tenga cuidado de no tocar dichas partes cuando estén calientes.

Precauciones de transporte y almacenamiento. (fig B2) Cada vez que cambie de zona de trabajo, desconecte la máquina de la toma de corriente y active la palanca de freno de la cadena. Coloque la tapa de la barra antes de transportar o guardar la herramienta. Transporte siempre la máquina a mano, con la barra hacia atrás; cuando la transporte en un vehículo, sujétela bien para evitar cualquier daño.

Reacción de rebote. (fig. B3) La reacción de rebote consiste en un violento movimiento hacia arriba y hacia atrás de la barra en dirección al usuario. Se da, generalmente, cuando la parte superior de la punta de la barra (denominada la "zona de riesgo de rebote") (véase la marca roja de la barra de guía) entra en contacto con algún objeto, o si la cadena se bloquea con un trozo de madera. El rebote puede hacer que el usuario pierda el control de la máquina, provocando accidentes peligrosos e incluso mortales. La palanca de freno de la cadena y otros dispositivos de seguridad de la cadena no bastan para proteger al usuario de posibles lesiones: el usuario también tiene que ser consciente de las condiciones que puedan provocar la reacción, y evitarlas prestando mucha atención de acuerdo con su experiencia, y manejando la máquina de forma prudente y correcta (por ejemplo: no corte nunca varias ramas a la vez, ya que esto podría causar un impacto accidental en la "zona de peligro de rebote").

Seguridad en el área de trabajo

1. No permita nunca que niños o personas no habituadas a utilizar este producto se sirvan de él, aun leyendo las instrucciones. Las regulaciones locales podrían restringir la edad del operario.
2. Utilice únicamente el producto de la forma y para los usos descritos en estas instrucciones.
3. Compruebe toda la zona de trabajo atentamente para detectar cualquier fuente de peligro (p. ej.: carreteras, caminos, cables eléctricos, árboles peligrosos, etc.).
4. Aleje a toda persona o animal de la zona de trabajo (si fuese necesario, acordone la zona y utilice señales de aviso), a una distancia mínima de 2,5 veces la altura del tronco; en ningún caso a menos de diez metros.
5. El operario o usuario es responsable de los accidentes y riesgos acaecidos a otras personas en su propiedad.

Seguridad eléctrica

1. Se recomienda usar un dispositivo diferencial residual (D.D.R.) con una corriente de desconexión de no más de 30 mA. Incluso con la instalación de un D.D.R., la seguridad al 100% no existe, y en todo tiempo se tiene que trabajar siguiendo las instrucciones de seguridad. Compruebe su D.D.R. cada vez que lo use.
2. Antes de utilizar, compruebe que el cable no presente ninguna señal de deterioro o envejecimiento. Si el cable tiene algún defecto, lleve el producto a un Centro autorizado de reparaciones para cambiarlo.
3. No utilice el producto si los cables eléctricos están deteriorados o gastados.
4. Desconecte inmediatamente de la red eléctrica principal si el cable está cortado o la instalación está deteriorada. No toque el cable eléctrico hasta que no se haya desconectado del suministro eléctrico. No repare un cable cortado ni deteriorado. Lleve el producto a un Centro de reparaciones autorizado para arreglar el cable.
5. Asegúrese siempre de que el cable/alargadera se mantenga detrás del usuario, y que no constituya una fuente de peligro ni para él ni para otras personas; asegúrese también de que el cable no pueda verse dañado (por una fuente de calor, objetos afilados, cuerdas aflojadas, aceite, etc.).
6. Posicione el cable de forma que no pueda enredarse en las ramas ni similares durante el proceso de cortado.
7. Desconecte siempre de la red principal antes de desconectar cualquier enchufe, cable, conector o alargadera.
8. Desconecte, desenchufe de la red principal y compruebe si el cable de suministro eléctrico está deteriorado o gastado antes de enrollar el cable para guardarlo. No repare un cable deteriorado. Lleve el producto a un Centro de reparaciones autorizado para reemplazar el cable.
9. Desenchufe de la red principal antes de dejar el producto sin vigilancia durante cualquier período de tiempo. 10. Enrolle siempre el cable cuidadosamente, evitando las vueltas.
10. Utilícelo únicamente con una red del voltaje indicado en la etiqueta del producto.
11. La motosierra está doblemente aislada según EN60745-1 y EN60745-2-13. Bajo ninguna circunstancia debe hacer la conexión a tierra a ninguna parte de este.

Cables

1. Puede adquirir los cables y alargaderas apropiados en su Centro autorizado local.
2. Utilice únicamente alargaderas aprobadas.
3. Las alargaderas y otros cables solo debieran utilizarse si son aptos para uso exterior.
4. Si desea conectar el producto con un cable alargador, deben respetarse las siguientes dimensiones del cable:
5. 1,0 mm² : largo máx. 40 m
6. 1,5 mm² : largo máx. 60 m - 2,5 mm² : largo máx. 100 m

C. DESCRIPCIÓN DE LOS DISPOSITIVOS DE SEGURIDAD

SEGURO DEL INTERRUPTOR

La máquina lleva instalado un dispositivo (fig.1A) que, si no se acciona, impide que pueda pulsarse el interruptor, para así prevenir un accionamiento accidental.

FRENO DE CADENA AL SOLTAR EL INTERRUPTOR

La máquina está dotada de un dispositivo que bloquea instantáneamente la cadena tan pronto como se suelta el interruptor; en caso de que el dispositivo no funcione, no utilice la máquina: llévela a un Centro de asistencia autorizado.

FRENO DE CADENA / PROTECCIÓN ANTERIOR DE LA MANO

La protección anterior de la mano (fig.1B) sirve para evitar que la mano izquierda del usuario entre en contacto con la cadena (siempre y cuando haya empuñado la máquina correctamente). La protección anterior de la mano tiene además la función de accionar el freno de cadena, dispositivo estudiado para bloquear la cadena, en caso de reacción de contragolpe, en milésimas de segundo. El freno de cadena está desactivado cuando la protección anterior de la mano está hacia atrás y bloqueada (fig.2). El freno de la cadena se activa al empujar hacia delante el salva-manos delantero, y la cadena se detiene (fig.3). El freno de la cadena se puede activar utilizando la muñeca izquierda para empujarlo

hacia delante o cuando la muñeca entra en contacto con la guarda de mano delantera como resultado de una tensión de retroceso.

Cuando se utiliza la máquina con la barra en posición horizontal, por ejemplo para talar árboles, el freno de la cadena ofrece menos protección (fig.4).

NOTA: Cuando el freno de cadena está activado, un interruptor de seguridad corta la corriente del motor.

Para arrancar la máquina, suelte el freno de la cadena, mientras pulsa el interruptor.

PERNO DE RETÉN DE LA CADENA

Estaquina está equipada con un retén de cadena (fig 5) situado bajo la rueda dentada. Este mecanismo está diseñado para impedir el movimiento de retroceso de la cadena en caso de que se rompa o se salga de su sitio. Estas situaciones se pueden evitar asegurando que la cadena tiene la tensión correcta (Consulte el capítulo "D. Montaje/desmontaje").

PROTECCIÓN POSTERIOR DE LA MANO DERECHA

Sirve para proteger (fig.6) la mano en caso de salto o rotura de la cadena.

D. MONTAJE / DESMONTAJE

MONTAJE DE LA BARRA Y LA CADENA

Tenga mucho cuidado al realizar el montaje para asegurar de que este queda efectuado correctamente.

Desenchufe de la red principal antes de realizar cualquier operación en el producto.

1. Compruebe que el freno de la cadena no esté activado. Si lo está, desactívelo. 2a y 2b. Extienda el tirador interior de retención de la barra y gírelo en dirección contraria a las agujas del reloj para quitar la tapa de la rueda dentada motriz.

Póngase guantes.

3. Coloque la cadena sobre la barra, empezando por la punta dentada, y ajustándola a la ranura de la barra. Asegúrese de que el lado afilado de los dientes queda delante en la parte superior de la barra (véanse las marcas de la barra). 4. Fije la barra al tornillo de retención de la barra para asegurar de que está colocada lo más atrás posible hacia la rueda dentada motriz. Coloque la cadena en la rueda dentada motriz y tire de la barra hacia delante para pre-tensar la cadena. 5. Vuelva a poner la tapa de la rueda dentada motriz y gire el tirador inferior de retención de la barra en el sentido de las agujas del reloj hasta que esté bien apretado.

6 y 7. Para tensar la cadena, gire el tirador exterior del tensor de la cadena en sentido de las agujas del reloj. Tense la cadena hasta alcanzar una tensión correcta. Para comprobar la tensión, tire de la cadena alejándola de la barra y compruebe que hay un espacio de aprox. 2-3 mm. Para reducir la tensión, gire en sentido opuesto a las agujas del reloj. (Al realizar esta operación, mantenga la punta de la barra hacia arriba).

8a y 8b. Cuando la tensión sea correcta, gire el tirador interior de retención de la barra en dirección de las agujas del reloj hasta que este quede bien apretado, y vuelva a doblarlo a su posición original.

Tensar la cadena demasiado sobrecargaría el motor y causaría daños. Una tensión insuficiente puede provocar que se salga la cadena, mientras que una cadena correctamente tensada proporciona las mejores características y prolonga la vida del aparato. Compruebe la tensión periódicamente, ya que la longitud de la cadena tiende a aumentar con el uso (especialmente si la cadena es nueva, después del primer montaje, es recomendable comprobar la tensión de la cadena después de haber trabajado con el aparato unos minutos); pero no tense nunca la cadena inmediatamente después de utilizar el aparato, espere siempre a que se enfríe.

Aviso: - La cadena y la barra pueden llegar a calentarse mucho

E. PUESTA EN MARCHA Y PARADA

Arranque: Sujete también los mangos con firmeza, suelte la palanca del freno de la cadena asegurándose de que la mano está sujeteando el mango delantero, pulse y mantenga pulsado el bloque de conmutación y a continuación pulse el interruptor (en ese momento, puede soltar el bloque de conmutación).

Parada: La máquina se detendrá siempre que sea desenchufada o activando el freno de cadena.

F. LUBRICACIÓN DE LA BARRA Y DE LA CADENA

ATENCIÓN: Una lubricación insuficiente puede provocar la rotura de la cadena y puede ocasionar daños graves.

Controle como se indica en "Mantenimiento" que la cadena reciba aceite en cantidad suficiente.

Elección del aceite para la cadena

Utilice aceite aprobado por el fabricante.

Le recomendamos que, para la cadena, utilice aceite bio, un tipo de aceite que es biodegradable.

Rellenado del aceite

Desenrosque la tapa del depósito de aceite, rellene el depósito evitando derramamientos de aceite (si se derramase aceite, limpie bien la máquina) y apriete bien la tapa.

Antes de realizar cualquier operación de mantenimiento o limpieza, desenchufe el aparato de la corriente. ATENCIÓN: Si se trabaja en situaciones particularmente sucias o polvorientas, las operaciones mencionadas deben hacerse con más frecuencia.

Antes de usar la máquina

Controle que la bomba de aceite de la cadena funcione correctamente: oriente la barra hacia una superficie clara, a unos veinte centímetros de distancia; tras un minuto de funcionamiento de la máquina, la superficie debe tener rastros evidentes de aceite (fig.1). Controle que para poder soltar o apretar el freno de cadena no haya que hacer una fuerza excesiva o insuficiente, y que no esté bloqueado. Seguidamente controle su funcionamiento como se indica a continuación: suelte el freno de cadena, sujete correctamente las empuñaduras de la máquina y enciéndala. Ponga el freno de cadena empujando la protección anterior de la mano con el pulso/brazo izquierdo, sin soltar en ningún momento las empuñaduras (fig.2). Si el freno de cadena funciona, la cadena debe quedar bloqueada inmediatamente. Controle que la cadena esté afilada (ver abajo), en buen estado y correctamente tensada. Si presentase desgaste irregular o el diente de corte no superase los 3 mm, sustitúyala (fig.3).

Limpie frecuentemente las ranuras de ventilación, para evitar que el motor se recaliente. (fig 4).

Controle el funcionamiento del interruptor y del seguro del interruptor (a efectuar con freno de cadena suelto): accione el interruptor y el seguro del interruptor y controle que vuelvan a la posición de reposo nada más soltarlos; compruebe que no se pueda accionar el interruptor sin antes accionar el seguro del interruptor.

Controle que el perno de retén de la cadena y la protección de la mano derecha estén enteros y sin defectos evidentes, como desperfectos del material.

Cada 2-3 horas de trabajo

Controle la barra, y si es necesario limpie cuidadosamente los orificios de lubricación (fig.5) y la ranura de guía (fig.6). Si esta última estuviera desgastada o los surcos fueran excesivos, sustitúyala. Limpie periódicamente la rueda dentada motriz y compruebe que no está demasiado gastada (fig.7). Engrase la rueda de punta de la barra con grasa para cojinetes a través del orificio indicado (fig.8).

Afilado de la cadena

Póngase en contacto con un Centro de Servicio Autorizado si constata algún problema de afilado en la cadena.

La cadena tiene que estar afilada correctamente. Una cadena mal afilada puede causar rebotes y un alto riesgo de lesiones.

Si es necesario mantener presionada la barra contra la madera para que la cadena corte, y si el serrín que produce es muy fino, es signo de que no está bien afilada. Si el corte no produce serrín, la cadena ha perdido completamente el filo y al cortar pulveriza la madera. Una cadena bien afilada avanzará por sí sola en la madera, produciendo viruta gruesa y larga.

La parte cortante de la cadena está formada por la malla de corte (fig.9), con un diente de corte (fig.10) y un delimitador de corte (fig.11). El desnivel entre estos elementos determina la profundidad de corte; para obtener un buen afilado, son necesarios un guía-lima y una lima redonda de 4 mm de diámetro. Proceda como se indica a continuación: con la cadena montada y correctamente tensada, ponga el freno de cadena, coloque el guía-lima como se indica en la figura, perpendicular a la barra (fig.12), y lime el diente de corte con las angulaciones indicadas en la figura (fig.13A y 13B), afilando siempre desde dentro hacia afuera y aflojando la presión en la fase de vuelta (es muy importante respetar las indicaciones: unos ángulos de afilado excesivos o insuficientes, o un diámetro de lima erróneo aumentan la tendencia a la reacción de contragolpe). Para obtener mayor exactitud en los ángulos laterales, se aconseja situar la lima de modo que sobresalga por encima del filo de corte superior unos 0,5 mm. Afile primero todos los dientes de un lado. Gire después la máquina y repita la operación. Asegúrese de que, tras el afilado, todos los dientes tengan la misma longitud y que la altura de los delimitadores de profundidad sea de 0,6 mm por debajo del filo de corte superior: controle la altura usando el modelo y lime (con una lima plana) la parte que sobresale. Redondee después la parte anterior del delimitador de profundidad (fig.14), con cuidado de NO limar también el diente de protección anticontragolpe (fig.15).

Cada 30 horas de uso.

Lleve el aparato a un Centro Autorizado.

Deje que la máquina se enfríe y ponga la tapa en la barra y la cadena.

Almacene el producto en un lugar seco, frío y fuera del alcance de los niños. No lo almacene en el exterior.

Asegúrese de que no hay fugas de aceite.

H. TÉCNICAS DE CORTE

Mientras usa la máquina, evite: (fig.1)

-Cortar troncos que pudieran romperse durante el corte (leña sometida a tensión, árboles secos, etc): una rotura repentina podrá ser muy peligrosa.

-Que la barra o la cadena se atasquen en el corte. Si así ocurriese, desconecte la máquina de la red y trate de levantar el tronco haciendo palanca con un instrumento adecuado; no trate de liberar la máquina con sacudidas o tirones, porque corre el riesgo de estropearla y de hacerse daño.

-Situaciones que podrían favorecer la reacción de

contragolpe.

• -Utilizar la máquina a una altura superior a la de los hombros. -Cortar madera con objetos extraños en ella, p.ej., clavos.

No utilice nunca esta máquina en tierra ni piedras, ya que la cadena se desgastaría inmediatamente.

Mientras usa la máquina: (fig.1)

• Si está cortando en un terreno en pendiente, trabaje desde la parte alta, de modo que el tronco no pueda golpearle en caso de salir rodando.
• En caso de tala de árboles, nunca deje el trabajo a medio hacer: un árbol talado parcialmente podría romperse.
• Al final de cada corte, se notará una notable diferencia en la fuerza necesaria para sostener la máquina. Preste mucha atención para no perder el control.

En el texto que sigue nos referiremos a estos dos tipos de corte:

El corte con la cadena en retroceso (de arriba a abajo) (fig.2), que presenta el riesgo de un repentino desplazamiento de la máquina hacia el tronco, con la consiguiente pérdida de control. Si es posible, utilice la espada durante el corte.

El corte con la arena empujando (de abajo a arriba) (fig.3) presenta en cambio el riesgo de un repentino desplazamiento de la máquina hacia el operador, con el riesgo de golpearlo. El sector de riesgo puede impactar contra el tronco y causar la consiguiente reacción de contragolpe; preste mucha atención durante el corte.

El modo más seguro de utilizar la máquina es con la leña asegurada sobre el caballete, cortando de arriba hacia abajo y trabajando por la parte de fuera del soporte. (fig.4)

Uso de la espada:

Siempre que sea posible, utilice la espada para un corte más seguro: clávela en la corteza o en la superficie del tronco, de modo que sea más fácil conservar el control de la máquina.

A continuación se explican los procedimientos típicos a seguir en determinadas situaciones. Será necesario valorar en cada ocasión el procedimiento más adecuado para efectuar el corte con el menor riesgo posible.

Tronco en el suelo. Riesgo de tocar el suelo con la cadena al final del corte. (fig.5)

Cortar desde arriba hacia abajo pasando por todo el tronco. Al final del corte proceda con cautela para evitar que la cadena entre en contacto con el terreno. Si es posible, deténgase cuando haya cortado 2/3 del grosor del tronco. Dele entonces la vuelta y corte la parte restante desde arriba hacia abajo, para limitar el riesgo de contacto con el terreno.

Tronco apoyado por una sola parte (Riesgo de rotura del tronco durante el corte) (fig.6)

Comience a cortar por debajo hasta 1/3 del diámetro, termine completando el corte desde arriba.

Tronco apoyado por los dos extremos (Riesgo de aplastamiento de la cadena). (fig.7)

Comience a cortar por encima hasta 1/3 del diámetro, termine completando el corte desde abajo.

Corte de troncos en una pendiente. Colóquese siempre en la parte superior de la pendiente respecto al tronco. Mientras realice el corte, para mantener un control total, disminuya la presión de corte cuando se acerque al final, sin aflojar la sujeción de los mangos de la motosierra. No ceda que la cadena entre en contacto con el suelo.

Tala

ATENCIÓN: No intente talar árboles si no tiene la experiencia necesaria. En todo caso, nunca pruebe a cortar troncos con un diámetro superior a la longitud de la barra. Esta operación debe ser realizada exclusivamente por sistemas expertos adecuadamente equipados.

La finalidad de la tala es hacer caer el árbol en la mejor dirección para pasar seguidamente a limpiarlo de ramas y a seccionar el tronco. Evite que en su trayecto de caída el árbol se enrede en otros: hacer caer un árbol que se ha enredado en otros es una operación

muy peligrosa.

Hay que decidir la mejor dirección de caída valorando: el entorno del árbol, su inclinación, su curvatura, la dirección del viento y la concentración de ramas.

Otro factor a tener muy en cuenta es la presencia de ramas muertas o rotas que podrían desgajarse durante la tala y representar un peligro.

¡ATENCIÓN! En operaciones de tala en condiciones críticas, quitarse las protecciones acústicas inmediatamente después del corte, a fin de poder percibir ruidos inusuales o posibles señales de advertencia.

Operaciones preliminares y localización de la vía de escape.

Elimine las ramas que dificulten el trabajo (fig.8), comenzando desde arriba hacia abajo y manteniendo el tronco entre su cuerpo y la máquina. Elimine las ramas más difíciles, pieza por pieza. Elimine la vegetación en torno al árbol y observe los obstáculos que pueda haber (piedras, raíces, socavones, etc.) teniéndolos en cuenta al definir la vía de fuga (a seguir durante la caída del árbol); tome como referencia la figura (fig.9) para saber qué dirección tomar (A. Dirección prevista de caída del árbol. B. Vía de fuga. C. Zona de riesgo).

TALA (fig.10)

Para tener controlada la caída del árbol, hay que efectuar los siguientes cortes:

En primer lugar se efectúa el corte direccional, que sirve para controlar la dirección de caída del árbol: Ejecute primero la PARTE SUPERIOR del corte sobre el lado hacia el que se derribará el árbol. Sitúese a la izquierda del árbol y corte con la cadena en retroceso; ejecute entonces la PARTE INFERIOR del corte, que terminará allí donde termina la parte superior. La profundidad del corte direccional debe ser aproximadamente de 1/4 del diámetro del tronco, y el ángulo entre el corte superior y el inferior debe ser al menos de 45°. La línea de encuentro entre los dos cortes se denomina "línea del corte direccional". La línea debe ser perfectamente horizontal y debe formar ángulo recto (90°) con la dirección de caída.

El corte que acabará provocando la caída del árbol se efectuará de 3 a 5 cm por encima de la parte inferior del plano de la línea de corte direccional, y terminará a una distancia de dicha línea equivalente a 1/10 del diámetro del tronco. Manténgase a la izquierda del árbol y corte con la cadena en retroceso, realizando la espada. Controle que el árbol no se mueva en otra dirección que no sea la prevista para la caída. Tan pronto como sea posible, introduzca una cuña de derribo en el corte. La parte de tronco no cortada se denomina eje, y es la "bisagra" que guía al árbol en su caída; si el eje fuese insuficiente, no fuera rectilíneo, o se cortase del todo, se perdería el control sobre la caída del árbol (¡muy peligroso!), razón por la cual es necesario que los cortes se ejecuten con precisión.

Terminados los cortes, el árbol comenzará a caer. Si fuera necesario, facilite la caída con una cuña o una palanca de derribo.

Desrame

Una vez derribado el árbol, se procede al desrame, la eliminación de las ramas del tronco. No se debe subestimar la dificultad de esta operación, porque la mayor parte de los accidentes por reacción de contragolpe tiene lugar precisamente durante el desrame. Preste, por consiguiente, mucha atención a la posición de la punta de la barra durante el corte y trabaje desde la parte izquierda del tronco.

ECOLOGÍA

Este capítulo le proporcionará la información útil para mantener las características eco-compatibles previstas para la máquina en la fase proyectual, su uso correcto y la eliminación de los aceites.

USO DE LA MÁQUINA

Las operaciones de llenado del depósito de aceite deben hacerse de modo que no provoquen la dispersión en el medio ambiente del aceite de la cadena.

DESGUACE

No abandonar en el entorno la máquina que haya dejado de funcionar; entréguela a los organismos autorizados para la eliminación de basuras conforme a la normativa vigente.

El símbolo en el producto o en su envase indica que no se puede tratar este producto como desperdicio doméstico. Deberá por lo tanto depositarse en el punto de recogida aplicable para el reciclado de equipos eléctricos y electrónicos. Asegúrese de eliminar este producto correctamente, ayudará así a evitar consecuencias potenciales negativas para el medio ambiente y la salud humana, que podrían de lo contrario ocurrir con el manejo inapropiado de los residuos de este producto.

Para obtener información más detallada sobre el reciclado de este producto, contacte con la oficina municipal local, con el servicio de eliminación de desperdicios domésticos o con la tienda donde compró el producto.

La espada y la guía de la cadena son piezas recambiables y no entran en la garantía.

TABLA DE DETECCIÓN DE AVERÍAS

	El motor no arranca	El motor no funciona bien o pierde potencia	Laquina se enciende pero noURTCA bien	El motor funciona de anóma	Los dispositivos de freno no bloquean correctamente la rotación de laadena
Asegúrese de que hay corrienté en la red.	●
Compruebe que la clavija está bien enchufada	●
Compruebe que ni el cable ni la alargadera presenten desperfectos	●
Compruebe que no está(puesto el freno deadena	●
Compruebe que laadena estácorrectamente instalada y tensada		●	●
Controlle la lubricación de laadena como se explicá en los capítulos F y G		●	●
Controlle que laadena estáafilada			●
Diríjase a un Centro de asistencia autorizada	●	●		●	●

DECLARACIÓN DE CONFORMIDAD UE

El abajo firmante Husqvarna AB, S-561 82, Huskvarna, Sweden, certifica aquí, que al salir de la fábrica, las unidades indicadas a continuación tienen conformidad con las directrices armonizadas de la UE, con las normativas de seguridad de la UE y con las normativas específicas del producto. Esta declaración quedará anulada si se realizan modificaciones en la unidad sin el previo consentimiento.

Descripción de la unidad....... Chainsaw - Motosierra

Tipo... CST3018, CST3518 - CS=Chainsaw

Año de marcado de CE. 2009

Directivas de la UE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Armonizado EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Organismo notificado que ha realizado el examen tipo CE .... MEEI Kft., 1007

Váci út 48/a-b

1132 Budapest

Hungría

N.º de certificado M3 69240048

UIm 15/02/2013

Peter Lameli

Archivo de documentación técnica

Tipo	CST3018	CST3518
Art. No.	8864	8860
Peso sin combustible(Kg)	5.4	5.5
Potencia (kW)	1.8	1.8
Capacidad depósito de aceite (cm3)	180	180
Paso de capena (pulgadas)	3/8	3/8
Calibrador de capena (mm)	1.3	1.3
Longitud máima de la barra (mm)	300	350
Potencia sonora medida LwA2) (dB(A))	106	106
Potencia sonora garantizada LwA2) (dB(A))	108	108
Presión acústica LDA1) (dB(A))	95	95
Incertidumbre KDA (dB(A))	2.5	2.5
Vibración de mano / brazo ah1) (m/s2)	3.4	3.4
Incertidumbre Kah (m/s2)	1.5	1.5
Red-Impedancia Zmax (Ω)	0.382	0.382
Velocidad de corte (m/s)	10	10

1) Área de trabajo relacionada con la característica de emisión de ruido L_ρA según EN60745-2-13, dato en la tabla.

Valor de vibraciones a h según EN60745-2-13, dato en la tabla.

El valor total declarado de vibración se ha medido de acuerdo con un método de ensayo estándar y se puede usar para comparar una herramienta con otra.

El valor total declarado de vibración también se puede usar en una evaluación preliminar de exposición.

Aviso:

La emisión de vibración durante el uso efectivo de la herramienta eléctrica puede ser distinta del valor total declarado dependiendo de cómo se usa la herramienta.

Sus operarios han de identificar las medidas de seguridad para protegerse a sí mismos; estas medidas se han de basar en una estimación de la exposición en las condiciones reales de uso (considerando todas las partes del ciclo operativo, como cuando la herramienta está apagada y cuando está encendida sin trabajar, además de los momentos de trabajo real).

2) Los valores de Nivel de Ruido LWA son según 2000/14/EC dato en la tabla.

Procedimiento de evaluación de conformidad.. Anexo V

Declaración de conformidad EN 61000-3-11

Dependiendo de las características de su red eléctrica local, la utilización de este producto puede provocar pequeñas caídas de voltaje en el momento de ponerlo en marcha. Estos bajones pueden afectar a otros equipos eléctricos, por ejemplo, las lámparas pueden oscurecerse momentáneamente. Si la impedancia Zmax de la red eléctrica de su suministro eléctrico es menor que el valor mostrado en el cuadro (aplicable a su modelo) no se producirán los efectos antes descritos. Puede determinar el valor de la impedancia de la red llamando al organismo correspondiente encargado del suministro eléctrico.

Advertencias generales de seguridad para herramientas eléctricas

1) Seguridad en el área de trabajo

Peligro de choque eléctrico

2) Seguridad eléctrica

Seguridad en el área de trabajo

Certificado n.° M3 69240048

UIm 15/02/2013

Peter Lameli

5) Orificios de ventilación

(21) Protectores de seguridad

6) Interruptor de encendido

22) Cadena

7) Tapa del depósito de aceite

(23) Manual de instrucciones

8) Protección

(24) Pēκγις 3y6

25) OrpaHnUHTeIb rIy6uHbI npoHnla

10) 3y6aTbI ynp

(26) Beyuuni 3y6

11) BheuHra pyka haTjXHTeJIa ceHH

(27) 甲apnnp pejyuzero 3y6a

12) BnytpenHpa yka perynpoBkn HataJKeHH

(28) BeDyUaJ 3VeEzdoUka

13) YIobNTeJIb ceni

29) BnHT haTaeHna ceHn

14) KpbIshka Bedyuei 3Be3doUKN

30) 3aHIM dIy IpeDoTbpaueHnMexaHnueckoI nepeRpy3KnKa6eJIa

(15) Cma30uHoe OTBepCTne.

31) MacIeHka

16) HappaBlaHouzni JHeJIo6 7HHbI

1) Potencia acústica declarada según la Directiva 2000/14/EC 2) Clase de protección II 3) Marcado CE 4) Frecuencia nominal 5) Potencia nominal 6) Corriente alterna 7) Tensión nominal 8) Código de artículo 9) Año de fabricación 10) Longitud máxima de corte 11) Nombre y dirección del fabricante 12) Modelo

15) Orificios de lubricación

2) Mango trasero

16) Ranura de la barra de guía

3) Protector de mano trasero

17) Barra de guía

18) Rueda dentada delantera

5) Válvulas de ventilación

28) Rueda dentada de accionamiento

29) Tornillo de fijación de la barra

30) Manguito de alivio de tensión del cable

31) Depósito de aceite

200 metros al Sur del Colegio

Saint Francis - San José

Teléfono: ([phone]

[e-mail]

Croacia

SILK ADRIA d.o.o.

Josipa Lončara 3

10090 Zagreb

Teléfono: ([phone]

[e-mail]

Chipre

FARMOKIPIKI LTD

Apartado postal 7098

74, Digeni Akrita Ave.

1641 Nicosia

Teléfono: ([phone]

[e-mail]

[e-mail]

Suecia

GARDENA / Husqvarna
