CST 3018 - CST 3518 - Kettsaag GARDENA - Tasuta kasutusjuhend

Toote tüüp	Elektriline mootorsaag
Bränd	Gardena
Mudel	CST 3018 / CST 3518
Tühikaal	5,4 kg (CST3018) / 5,5 kg (CST3518)
Nimivõimsus	1,8 kW
Nimipinge / Sagedus	230 V ~ 50 Hz
Õlipaagi maht	180 cm³
Juhiku pikkus (max)	300 mm (CST3018) / 350 mm (CST3518)
Keti samm	3/8 tolli
Keti mõõt	1,3 mm
Tühikäigu lõikekiirus	10 m/s
Garanteeritud helivõimsuse tase	108 dB(A)
Helirõhu tase (LpA)	95 dB(A) (määramatus K=2,5 dB)
Käe/käe vibreerimine (a_h)	3,4 m/s² (määramatus K=1,5 m/s²)
Kaitseklass	II (topeltisolatsioon)
Keti pidur	Jah, inertsi ja eesmise käekaitsme käivitamisega
Keti määrimine	Automaatne, õlipumba abil
Keti pinguti	Ilma tööriistata, väline eelpinge ratas
Otsapõrker / Kramp	Jah
Tavahooldus	Regulaarne ventilatsiooniavade puhastamine, juhiku määrimine, keti teritamine ümara viiliga Ø4 mm iga 2-3 tunni järel
Perioodiline ülevaatus	Iga 30 kasutustunni järel volitatud teeninduskeskuses
Varuosad	Kett, juhik, ajami hammasratas - saadaval volitatud teeninduskeskuses (kett ja juhik ei kuulu garantii alla)
Hoiustamine / Transport	Jahutage, pange kaitsekate, hoidke kuivas ja jahedas kohas lastele kättesaamatus kohas

Korduma kippuvad küsimused - CST 3018 - CST 3518 GARDENA

Millist õli kasutada keti määrimiseks?

Kasutage tootja poolt heaks kiidetud spetsiaalset ketiõli, eelistatult biolagunevat. Täitke õlipaak (maht 180 cm³) ja kontrollige regulaarselt taset.

Kuidas mootorsaagi käivitada?

Hoidke mõlemast käepidemest tugevalt kinni, lülitage ketipidur välja, tõmmates käekaitset käepideme poole, seejärel vajutage ohutusnuppu ja lülitit. Pärast käivitamist vabastage ohutusnupp. Peatamiseks vabastage lüliti või aktiveerige ketipidur.

Kuidas reguleerida keti pinget?

Pöörake pinguti välist ratast päripäeva, et pinget suurendada. Kontrollige vahet: kett peab olema juhikust 2–3 mm kaugusel. Pärast kasutamist oodake enne uut pingutamist jahtumist.

Mida teha, kui kett ei lõika korralikult?

Kontrollige esmalt keti pinget ja määrimist. Kui lõikamisel tekib peen saepuru, on kett nüri. Teritage seda 4 mm ümara viiliga, järgides näidatud nurka (umbes 30°). Kui probleem püsib, vahetage kett.

Kuidas aktiveerida ketipidur?

Kettpidur aktiveerub automaatselt tagasilöögi korral, kui eesmine käekaitse lükatakse ettepoole. Saate selle ka käsitsi aktiveerida, lükates vasaku käega käekaitset. Kett peatub kohe.

Mis on lubatud maksimaalne juhiku pikkus?

Mudelil CST 3018 on maksimaalne juhiku pikkus 300 mm. Mudelil CST 3518 on see 350 mm. Kasutage ainult tootja poolt ette nähtud juhikuid ja kette.

Kuidas mootorsaagi puhastada ja hooldada?

Enne iga kasutamist puhastage ventilatsiooniavasid, et vältida ülekuumenemist. Iga 2–3 tunni järel puhastage määrdeavad ja juhiku soon. Määrige eesmine hammasratas laagrimäärega. Vajadusel teritage ketti.

Milliseid kaitseseadmeid soovitatakse?

Kandke alati kiivrit visiiri või kaitseprillidega, kuulmiskaitset, lõikekindaid, libisemiskindlaid turvasaapaid ja lõikepükse. Saadaval töörõivaste müüjate juures.

Mida teha, kui kett jääb lõikes kinni?

Ühendage seade kohe vooluvõrgust. Kasutage kangi tüve või puidutüki tõstmiseks. Ärge sundige mootorsaagi vabastamiseks, sest see võib kahjustada seda või põhjustada õnnetuse.

Kuidas mootorsaaki pärast kasutamist hoiustada?

Laske sellel jahtuda, pange kaitsekate juhikule ja ketile. Puhastage see, tühjendage vajadusel õli ning hoidke kuivas ja jahedas kohas, lastele kättesaamatus kohas. Veenduge, et õli ei leki.

KASUTUSJUHEND CST 3018 - CST 3518 GARDENA

Enne kasutuselevõttu lugege kasutusjuhend läbi ning säilitage see tuleviku tarbeks.

OPERATORI JUHISTE KOMPLEKT

LT Põhijuhised. Lugege see juhend hoolikalt läbi, et mõista kogu sisu enne muruniiduki kasutamist.

OLULINE TEAVE

LV Sākotnējās instrukcijas. Pirms lietošanas izlasiet un saglabājiet turpmākai uzziņai.

A

2

3

2

3 4

5

6

E

F

G

G 12

13 A

B

0,65 mm

14

15

1

2

3

4

5

6

7

8

9

10

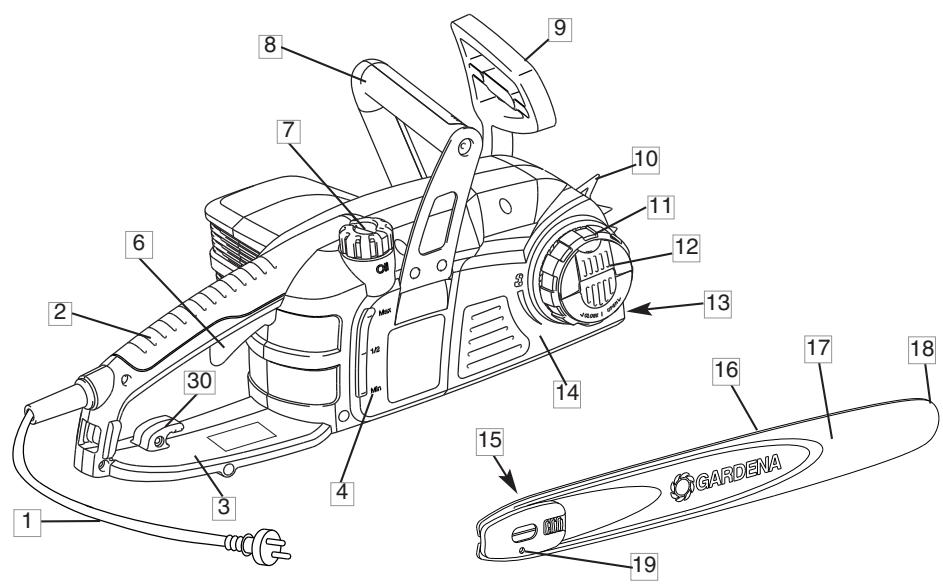

3) Tagumine käekaitse

18) Otsatähik

4) Olipaagi kontrollaken

9) Eesmine käekaitse/

24) Lõikehammas

ketipiduri hoob

12) Juhtlati kinnituse sisemine nupp

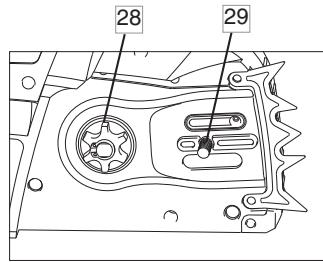

28) Vedav ketiratas

13) Ketipüdja

29) Juhtlati kinnituskruvi

14) Vedava ketiratta kate

(30) Kaablipinguse leevendi

15) Märdeava

31) Olipudel

Etiketi nadiis

1) Garanteeritud helivõimsus

2) Ohutusklassi tööriist 3) EC vastavuse märge 4) Nimisagedus 5) Nimivõimsus 6) Vahelduvvool 7) Nimipinge 8) Toote kood 9) Valmimisaasta 10) Juhtlati maksimaalpikkus 11) Tootja nimi ja aadress 12) Mudel

SÜMBOLITE TÄHENDUS

Tähelepanu

Lugege juhend hoolikalt läbi

Kaitsesaapad

Kiiver, kõrvaklapid ja kaitseprillid või näokaitse

Sisselõikamise eest kaitsvad kindad

Sisselõikamise eest kaitsvad pikad püksid

Pidur välja lülitatud, aktiveeritud

Kui kaabel on kahjustunud või läbi lõigatud, siis eemaldage pistik kohe vooluvõrgust

Hoidke kõrvalised isikud eemal

Üldised elektrilise tööriista turvahoiatused

Säilitage kõik hoiatused ja juhised edaspidiseks tutvumiseks.

Mõiste "elektriline tööriist" hoiustes viitab teie elektrilisele (juhtmega) tööriistale või akutoitel (juhtmeta) tööriistale.

1) Tööpiirkonna turvalisus a) Hoidke tööpiirkond puhas ja hästi valgustatud. Segamini või pimedad töökohad kutsuvad esile õnnetusi. b) Ärge töötage elektriliste tööriistadega plahvatusohtlikes keskkondades, näiteks süttivate vedelike, gaaside või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu süüdata või suitsu tekitada. c) Hoidke lapsed ja kõrvalseisjad elektrilise tööriistaga töötamise ajal eemal. Tähelepanu kõrvalejuhtimine võib põhjustada kontrolli kaotust.

Lõikehamba suund

Alati kasutada mõlemat kätt

Tagasilöögi oht

Mitte jätta vihma kätte või niiskesse keskkonda

Ketiõli

Mitte teha...

Lülitada masin välja

Enne reguleerimist või puhastamist ühendage seade vooluvõrgust lahti

Elektrilöögi oht

2) Elektriohutus a) Elektrilise tööriista pistikud peavad sobima kontaktiga. Ärge muutke pistikut kunagi mingil viisil. Ärge kasutage maandatud elektriliste tööriistadega mingeid adapterpistikuid. Muutmata pistikud ja sobivad kontaktid vähendavad elektrilöögi riski. b) Vältige kehalist kontakti maandatud pindadega, nt torud, radiaatorid, ketid ja külmutusseadmed. Kui teie keha on maandatud, on elektrilöögi risk suurenenud. c) Ärge jätke elektrilisi tööriistu katmata vihma kätte või niisketesse oludesse. Elektrilise tööriista sisse sattunud vesi suurendab elektrilöögi riski. d) Ärge kasutage juhet valesti. Ärge kunagi kasutage juhet elektrilise tööriista kandmiseks, tõmbamiseks või lahtiühendamiseks. Hoidke juhe eemal kuumusest, õlist, teravatest servadest või liikuvatest osadest. Kahjustunud või sassis juhe suurendab elektrilöögi riski. e) Elektrilise tööriista kasutamisel väljas kasutage pikendusjuhet, mis on sobiv välistingimustes kasutamiseks. Välistingimustes kasutamiseks sobiva juhtme kasutamine vähendab elektrilöögi riski.

f) Kui elektrilise tööriistaga töötamine niiskes kohas on vältimatu, kasutage rikkevoolukaitsmega toidet. Rikkevoolukaitse kasutamine vähendab elektrilöögiriski. 3) Isiklik ohutus a) Olge valvas, vaadake, mida teete ning kasutage elektrilist tööriista mõistlikult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektrilise tööriistaga töötamisel võib põhjustada tõsiseid kehavigastusi. b) Kasutage kaitsevarustust. Kasutage alati kaitseprille. Kaitsevarustuse, nt tolmumask, mittelibisevad turvajalanõud, kaitsekiiver või kuulmiskaitsmed, kasutamine vastavates tingimustes vähendab kehavigastusi. c) Hoiduge tahtmatust käivitamisest. Veenduge, et lüliti on enne toiteallika ja/või patareidega ühendamist, tööriista ülesvõtmist või vedamist asendis "väljas." Elektriliste tööriistade kandmine sõrm lülitil või nende pingestamine lüliti seesoleku ajal kutsub esile õnnetusi. d) Ärge pingutage üle. Hoidke alati tasakaalu ning leidke kindel jalgealune. See võimaldab elektrilist tööriista ootamatutes olukordades paremini juhtida. e) Riietuge õigesti. Ärge kandke lahtisi rõivaid või ehteid. Hoidke oma juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad jääda liikuvate osade vahele. 4) Elektrilise tööriista kasutamine ja hooldus a) Ärge kasutage jõudu käsitsedes elektrilist tööriista. Kasutage elektrilist tööriista otstarbeks. Õige elektriline tööriist teeb töö paremini ja ohutumalt klassis, mille jaoks on kavandatud. b) Ärge kasutage elektrilist tööriista, kui lüliti ei lülita seda sisse ja välja. Iga elektriline tööriist, mida ei saa lüliti abil juhtida, on ohtlik ja tuleb parandada. c) Ühendage enne mis tahes reguleerimiste tegemist, lisavarustuse muutmist või elektriliste tööriistade hoiulepanekut pistik toiteallikast ja/või patareid tööriistast lahti. Sellised ennetavad ohutusmeetmed vähendavad elektrilise tööriista kogemata töölehakkamise riski. d) Hoidke kasutuses mitteolevad elektrilised tööriistad laste käeulatusest eemal ning ärge lubage inimestel, kellele ei ole tuttav käesolev elektriline tööriist või need juhised, selle elektrilise tööriistaga töötada. Elektrilised tööriistad on väljaõppeta kasutajate käes ohtlikud. e) Elektriliste tööriistade hooldamine. Kontrollige liikuvate osade eritelgsust või kinnitatust, osade kahjustusi ja teisi seisundeid, mis võivad mõjutada elektrilise tööriista tööd. Kahjustuse korral parandage elektriline tööriist enne kasutamist. Paljud õnnetused on põhjustatud elektriliste tööriistade halvast hooldusest. f) Hoidke lõikerlistad teravate ja puhastena. Õigesti hooldatud teravate lõikeservadega lõikerlistad jäävad väiksema tõenäosusega kinni ning neid on lihtsam juhtida. g) Kasutage elektrilisi tööriistu, lisatarvikuid ning tööriistosi vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ning teostatavat tööd. Elektrilise tööriista kasutamine mitte sihtotstarbeliselt võib põhjustada ohtlikke olukordi. 5. Teenindus a) Laske oma elektrilist tööriista parandada kvalifitseeritud remondimehel, kes kasutab selleks ainult samasuguseid asendusosi. See tagab elektrilise tööriista turvalisuse säilimise.

Mootorsae ohutusnõuded:

Hoidke kõik kehaosad töötavast saeketist eemal. Enne sae käivitamist veenduge, et saekett ei ole millegagi kontaktis. Hetkeline tähelepanematus mootorsaega töötamisel võib põhjustada kehavigastusi või saeketi takerdumist teie riietusse. - Hoidke mootorsae tagumisest käepidemest alati parema käega ja esimesest käepidemest alati vasaku käega. Sae ei tohiks kunagi hoida vastupidi, sest see suurendab kehavigastuste tekitamise ohtu. Hoidke tööriista ainult isoleerkattega käepidemetest, kuna saekett võib puutuda vastu varjatud juhtmeid või tööriista juhet. Kui saekett satub kontakti pingestatud juhtmega, võivad tööriista metallosad pinge alla sattuda ja operaatorile elektrilöögi anda. Kandke kaitseprille ja kuulmiskaitsevahendeid. Soovitatav on kasutada veel lisaks kaitsevahendeid pea, käte ja jalgade kaitseks. Sobiv kaitserietus vähendab lendavast prügist või juhuslikust saeketiga kokkupuutest tekkivate vigastuste ohtu. Kaitseriletust on võimalik osta tööriistade müüjalt. - Ärge kasutage mootorsaagi puu otsas. Sae kasutamine puu otsas võib põhjustada kehavigastusi. - Kasutage alati sobivat jalgealust ning kasutage saagi ainult stabiilsel ja tasasel pinnal seistes. Libe või ebastabiilne jalgealune (nagu näiteks redel) võib põhjustada tasakaalukaotust või kontrolli kaotamist sae üle. - Pinge all oleva oksa saagimisel olge valvel tagasilöögi suhtes. Kui puukiudude pinge vabaneb, võib pingestatud oks tabada sae operaatorit ja/või lüüa sae kontrolli alt välja. - Põõsaste ja võsude lõikamisel olge eriti ettevaatlik. Peened oksad võivad ketti takerduda ja teid tabada või siis teid tasakaalust välja vedada. Kandke saagi välja lülitatuna, kehast eemal ja hoides esimesest käepidemest. Mootorsaagi transportimisel või hoiustamisel paigaldage juhtatile alati kaitse. Mootorsae kohane käsitsemine vähendab liikuva saeketiga kogemata kokku puutumise tõenäosust. Järgige määrimise, ketipingutuse ja detailide vahetamise juhiseid. Valesti pingutatud või määritud kett võib kas puruneda või suurendada tagasilöögi võimalust. - Hoidke käepidemed kuivad, puhtad ning määrde- ja õlivabad. Määrdesed või õlised käepidemed on libedad ning võivad põhjustada kontrolli kaotamist sae üle. Lõigake ainult puitu. Ärge kasutage saagi töödeks, milleks see pole ette nähtud. Näiteks: Ärge saagige plasti, kivi või teisi mitte puidust ehitusmaterjale. Mootorsae kasutamine mittesihtotstarbeliselt võib põhjustada ohtlikke olukordi.

Tagasilöögi põhjused ja juhised selle vältimiseks:

Tagasilöök võib tekkida, kui sae ots või juhtlati ots puutub esemega kokku (Joonis B3) või kui puit pressib saeketi sisselõikesse kinni.

Otsaga kokkupuude võib mõnel juhul tekitada järsu tagasilöögi, mis tõukab juhtlati töötaja poole üles ja tagasi suunas.

Juhtlati pealmisel serval saeketi kinnipigistamine võib tekitada juhtlati järsu tagasitõuke.

Mõlemal juhul võite kaotada kontrolli sae üle, mis võib lõppeda kasutajale tõsiste vigastuste tekkimisega. Ärge lootke ainult sae sisse ehitatud ohutusseadmete peale. Mootorsae kasutajana peaksite õnnetuste või vigastuste vältimiseks järgima mitmeid soovitusi.

Tagasilöök on tööriista valesti kasutamise või valede töövõtete kasutamise tagajärg ning seda saab vältida allpool antud kohaste ettevaatusabinõude abil.

• Hoidke käepidemetest mõlema käega kindlalt kinni, sõrmed ja pöidlad käepidemete ümber, ning valige selline keha ja käte asend, et saaksite tagasilöögijõule vastu hoida. Kohaseid ettevaatusabinõusid kasutades on tagasilööki võimalik kontrollida. Ärge laske mootorsaest lahti.
• Ärge sirutage saagi kaugele ning vältige saagimist õla kõrgusest kõrgemal. See aitab vältida juhuslikku kontakti juhtlati tipuga ja lubab saagi ootamatutes olukordades paremini kontrollida.
• Kasutage ainult tootja lubatud juhtlatte ja saekette. Sobimatud juhtlatid ja ketid võivad põhjustada keti purunemist ja/või tagasilööki. Järgige saeketi hooldamisel ja teritamisel tootja teritus- ja hooldusjuhiseid. Sügavuspiiraja lühendamine võib põhjustada tugevamat tagasilööki.

Täiendavad ohutusalased soovitused

1. Kasutusjuhendi kasutamine. Kõik selle mootorsae kasutajad peavad kasutusjuhendi täielikult ja hoolikalt läbi lugema. Müümisel või teisele isikule laenamisel tuleb kasutusjuhend saega kaasa anda.
2. Ettevaatusabinõud enne kasutamist. Ärge lubage kunagi saagi kasutada isikutel, kes pole kasutusjuhendiga täielikult tuttavad. Kogemusteta isikud peavad kõigepealt harjutama mootorsae kasutamist saepukil.
3. Ülevaatus. Kontrollige seadet hoolikalt iga kord enne kasutamist, eriti kui see on saanud tugeva löögi või ei tööta õigesti. Sooritage kõik toimingud, mida on kirjeldatud peatükis „Hooldus ja hoiustamine - enne iga kasutust".
4. Remont ja hooldus. Kõik osad, mida kasutaja saab vahetada, on selgelt lahti seletatud peatükis "Kokku- ja lahtimonteerimine". Kõiki ülejäänud osi peab vajadusel vahetama volitatud teeninduskeskus.

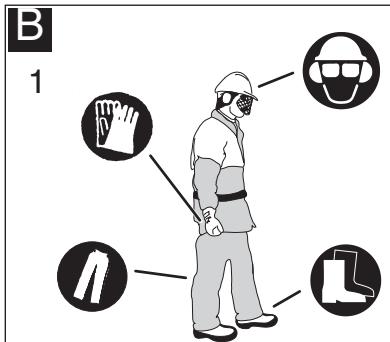

5. Riietus. (Joonis B1) Seda masinat kasutades peab operaator kandma järgmist heakskiidetud individuaalset kaitseriietust: paraja suurusega kaitseriietus, mittelibisevate taldade ja varbakaitsetega, saagimiskindlad turvasaapad, saagimiskindlad vibratsiooni leevendavad kindad, kaitseprillid või kaitsevisiir, kõrvatropid ja kiiver (juhul, kui on kukkuvate esemete oht). Kaitseriietust on võimalik osta tööriiete müüjalt.
6. Tervisealased ettevaatusabinõud - vibratsiooni- ja müratasemed. Olge teadlikud lähima ümbruse mürapiirangutest. Sae pikaajalisel kasutamisel saadav vibratsioon võib tekitada "valge sõrme fenomeni" (Raynaud' fenomen), randmekanali põletiku ja teisi sarnaseid häireid.
7. Tervisealased ettevaatusabinõud – kemikaalid. Kasutage ainult tootja heakskiidetud õli.
8. Tervisealased ettevaatusabinõud – kuumus. Kasutamise käigus lähevad kett ja tahik kuumaks. Ärge katuge neid detaile, kui need on kuumad.

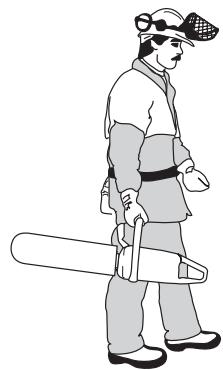

Transpordi ja hoiustamise ettevaatusabinõud. (Joonis B2) Ühest tööpiirkonnast teise liikudes ühendage saag vooluvõrgust lahti ja aktiveerige ketipidur. Paigaldage juhtlati kaitse alati enne transporti või hoiustamist. Saagi käes kandes hoidke seda alati juhtlatt tagapool, sõidukis transportides kinnitage see vigastuste vältimiseks alati kindlalt.

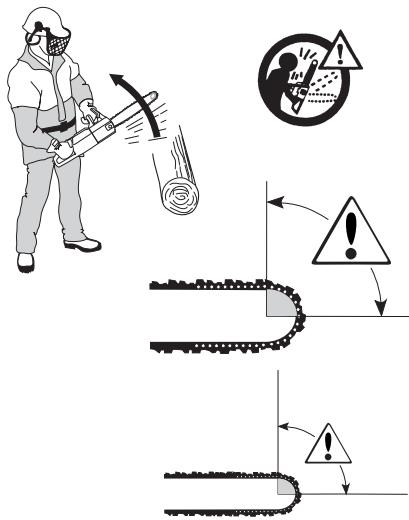

Tagasilöök. (Joonis B3) Tagasilöögi korral paiskub juhtlatt järsult tagasi üles operaatori suunas. Tavaliselt toimub see juhul, kui juhtlati otsa ülemine osa (nimetatakse "tagasilöögi ohutsooniks") (vaadake punast märgistust juhtlatil) puutub mõne esemega kokku või kui kett jääb pitu kinni. Tagasilöök võib põhjustada kontrolli kaotamist sae üle ning ohtlikke ja saatuslikke tagajärgedega õnnetusi. Ketipiduri hoob ja teised ohutusseadmed ei ole kasutaja kaitsmiseks vigastuste eest piisavad: kasutaja peab sellist reaktsiooni põhjustavate tingimustega hästi tuttav olema ning oskama neid vältida, vastavalt oma kogemusele, ning käsitsema saagi ettenägelikult ja korrektselt (näiteks: ei sae kunagi mitut oksa korraga, sest see võib põhjustada juhuslikku kontakti "tagasilöögi ohutsooniga").

Tööala turvalisus

1. Ärge lubage lastel või juhistega mitte tutvunud inimestel seda toodet kasutada. Toodet käsitseva isiku vanus võib olla kohalike seadustega piiratud.
2. Kasutage toodet ainult selliselt ja sellisteks toiminguteks, nagu kirjeldatud antud juhendis.
3. Kontrollige ohuallikate tuvastamiseks kogu tööala põhjalikult (nt: teed, rajad, elektrijuhtmed, ohtlikud puud).
4. Hoidke kõik kõrvalised isikud ja loomad tööalast eemal (vajadusel tarastage ala ning kasutage hoiatusmärke) vähemalt 2,5 x tüve kõrguse võrra; igal juhul mitte lähemal kui kümme meetrit.
5. Sae operaator on vastutav teiste inimeste või nende varaga juhtunud õnnetuste või ohtude eest.

Elektriohutus

1. Soovitatav on kasutada rikkevoolukaitset rakendusvooluga mitte rohkem kui 30 mA. Isegi rikkevoolukaitsmega ei saa garanteerida 100% ohutust ning ohutu töö reegleid tuleb järgida alati. Kontrollige rikkevoolukaitset iga kord, kui te seda kasutate.
2. Enne kasutamist kontrollige, ega kaabel kahjustatud või kauaaegsest kasutusest kulunud pole. Kui kaabel on defektne, viige toode volitatud teeninduskeskusesse ja laske kaabel välja vahetada.
3. Ärge kasutage saagi, kui elektrijuhe on kahjustunud või kulunud.
4. Ühendage juhe kohe vooluvõrgust lahti, kui sellesse on sisse lõigatud või kui isolatsioon on kahjustatud. Ärge puudutage kaablit enne, kui toide on lahti ühendatud. Ärge parandage läbi lõigatud või kahjustunud kaablit. Viige toode volitatud teeninduskeskusesse ja laske kaabel välja vahetada.
5. Jälgige alati, et juhe/pikendusjuhe jääks kasutajast tahapoole, tagades, et see ei oleks kasutajale või teistele isikutele ohuallikaks, samuti jälgige, et juhe ei saaks kahjustada (kuumus, teravad esemed, teravad servad, õli vms).
6. Asetage juhe selliselt, et see ei takerduks saagimise ajal okste ja muude sarnaste asjade taha.
7. Alati lülitage toide enne pistikute lahtiühendamist välja.
8. Lülitage seade välja, eemaldage pistik vooluvõrgust ning kontrollige juhet kahjustuste ja vananemise suhtes enne selle hoiustamiseks kokkukerimist. Ärge parandage kahjustunud kaablit. Viige toode volitatud teeninduskeskusesse ja laske kaabel välja vahetada.
9. Enne seadme järelevalveta jätmist ükskõik kui pikaks ajaks eemaldage toitepistik vooluvõrgust.

10. Kerige kaabel alati hoolikalt, vältides keerdumist. 11. Kasutage ainult seadme andmesildil märgitud toitepinget. 12. Mootorsaag on topeltisoleeritud vastavalt standarditele EN60745-1 ja EN60745-2-13. Mitte mingil juhul ei tohi toote ühtegi osa maandada.

Kaablid

1. Toitekaablid ja pikendusjuhtmed on saadaval teie kohalikust tunnustatud teeninduskeskusest.
2. Kasutage ainult heaks kiidetud pikendusjuhtmeid
3. Pikendusjuhtmeid tohib kasutada vaid siis, kui need on mõeldud õues kasutamiseks.
4. Kui soovite kasutada tootega pikenduskaablit, tuleks kasutada ainult järgmiste mõõtmetega kaableid:

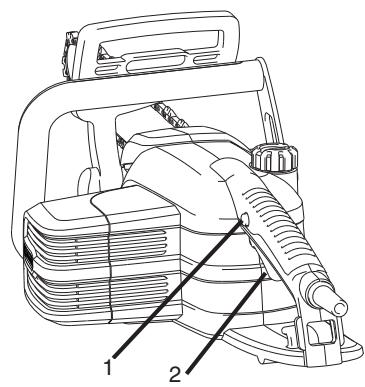

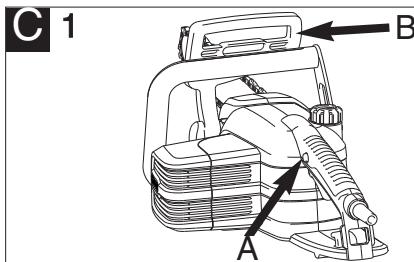

Teie masinal on paigaldatud antud seade (joon.1A), mis, kui ei ole sisselülitatud, takistab lüüti vajutamist, et ennetada juhuslikku sisselülitust.

KETIPIDUR LÜLITI LAHTI LASKMISEL

Teie masin on varustatud seadmega, mis koheselt blokeerib ketti, kui lüliti lastakse lahti. Juhul, kui see ei tööta, ärge kasutage masinat, vaid viige see volitatud Tehnoabi keskusesse.

KETIPIDUR / EESMINE KÄEKAITSE

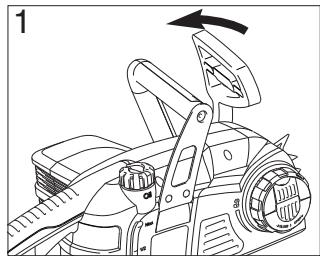

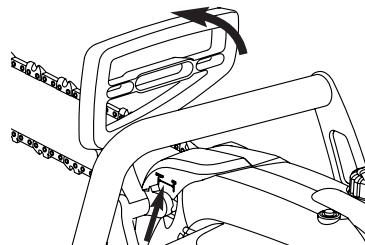

Eesmine käekaitse (Joon. 1B) (juhul, kui hoitakse masinat õigesti) on selleks, et Teie vasak käsi ei satuks ketiga kontakti. Ka lülitab eesmine käekaitse sisse ketipiduri, seade on välja töötatud selliselt, et see blokeerib keti tagasilöögi puhul mõneks millisekundiks. Ketipidur ei ole sisselülitatud, kui eesmine käekaitse on tõmmatud taha ja on blokeeritud (Joonis 2). Ketipidur aktiveeritakse, kui eesmine käekaitse lükatakse ettepoole ja kett peatatakse (Joonis 3). Ketiluku saate aktiveerida, kui lükkate vasakut randet ette või ranne puutub tagasilöögi korral kokku ees oleva käekaitsega. Kui masinat kasutatakse nii, et sae juhik on horisontaalselt, näiteks puu langetamise ajal, pakub ketipidur vähem kaitset (Joonis 4).

MÄRKUS: Kui ketipidur lülitub sisse, võtab kaitselüliti voolu mootorist välja.

Juhul, kui lülitit all hoitakse, käivitub mootor ketipiduri lahti päästmisel automaatselt.

KETI PEATAMISE HOOB

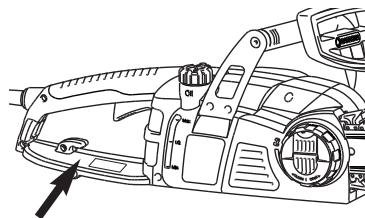

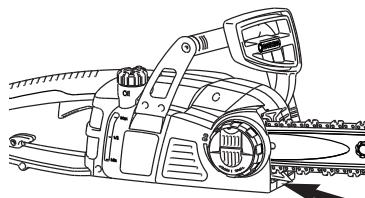

Masin on varustatud ketipiduriga (Joonis 5), mis asub ketiratta all. See mehhanism on välja töötatud nii, et ei tekiks keti tagurpidi liikumist juhul, kui saekett purunema või juhikult maha jooksma peaks. Neid situatsioone on võimalik vältida, veendudes, et saekett on õige pinge all (vaadake peatükki "D Kokkupanek/lahtivõtmine").

TAGUMINE PAREMA KÄE KAITSE

Kaitseb kätt (Joon. 6) keti eemale viskamise või katkemise juhul.

D. KOKKUMONTEERIMINE / LAHTIVÕTMINE

LATI JA KETI PAIGALDUS

Paigaldamisel olge eriti hoolikas, et tagada korrektne paigaldus.

Enne seadme kallal töötamist eemaldage toitejuhe vooluvõrgust.

1. Kontrollige, et ketipidur ei oleks aktiveeritud. Vastasel juhul desaktiveerige see.

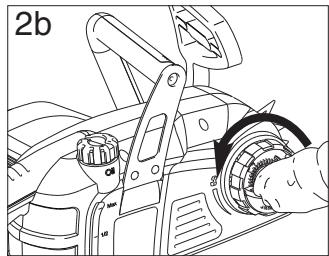

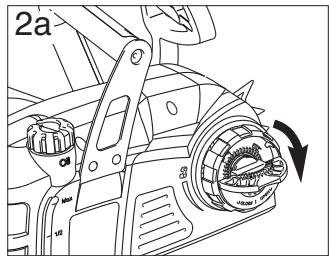

2a ja 2b. Pöörake välja sisemine, latti kinni hoidev nupp ja keerake seda vastupäeva, et eemaldada vedava ketiratta kate.

A Kandke kindaid.

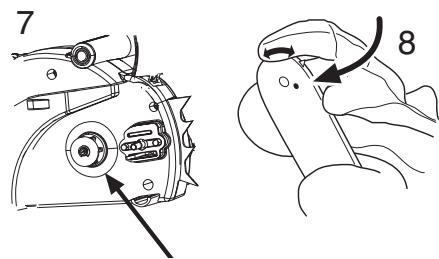

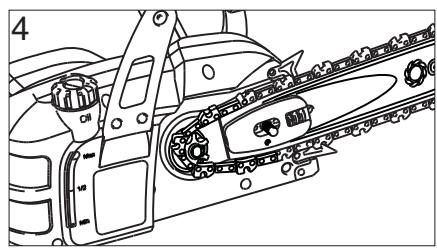

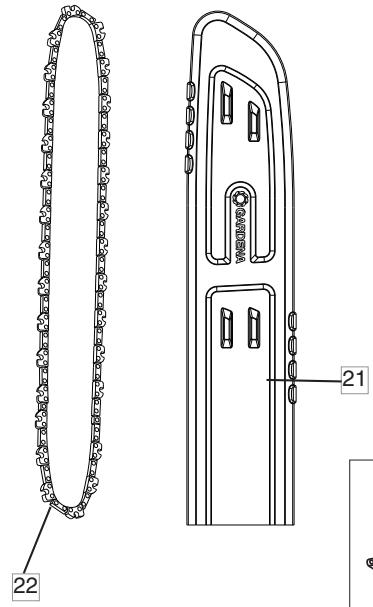

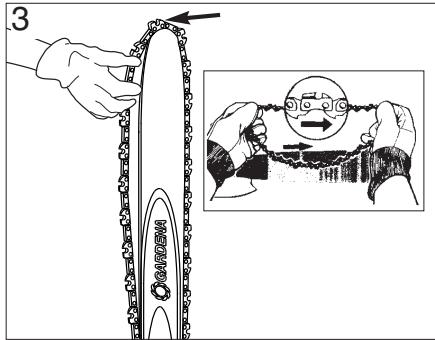

3 Asetage kett latile, alustades otsatahikust, sobitades see juhtsoonde. Kontrollige, et lõikehamba terav serv oleks lati peal suunatud ettepoole. (Vaadake latil olevat märgistust.) 4. Paigaldage latt kinnituskruvi otsa, lükates selle võimalikult vedava ketiratta vastu. Asetage kett üle vedava ketiratta ja tõmmake latt eelpingutuseks ettepoole. 5. Paigaldage vedava ketiratta kate ja pöörake lati kinnitusnuppu päripäeva, kuni see on lõdvalt kinni. 6 & 7. Keti pingutamiseks keerake keti pingutusnuppu päripäeva. Pingutage ketti, kuni on saavutatud õige pingsus. Pingsuse kontrollimiseks tõmmake ketti latist eemale ja kontrollige, et vahe oleks ligikaudu 2-3 mm. Pingsuse vähendamiseks keerake nuppu vastupäeva. (Pingutamise ajal hoidke latti otsa ülespoole.) 8a ja 8b. Kui pingsus on õige, siis keerake lati kinnituskruvi päripäeva, kuni see on korralikult pingutatud ja pöörake siis lukustusasendisse.

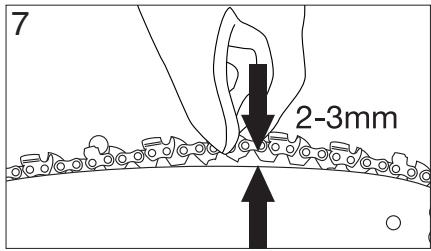

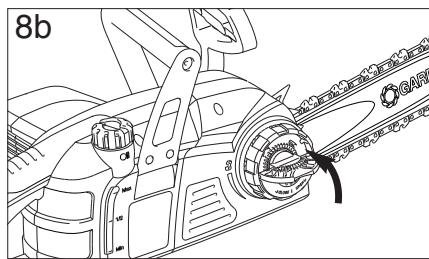

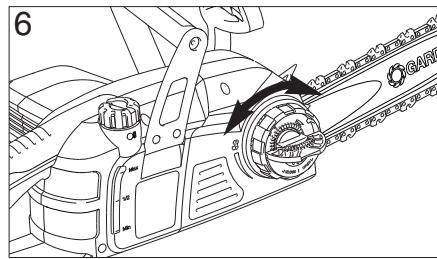

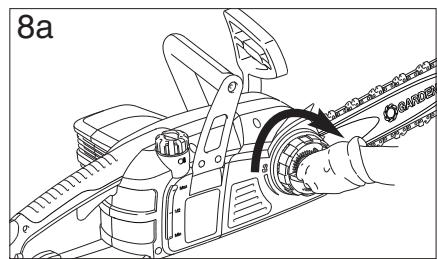

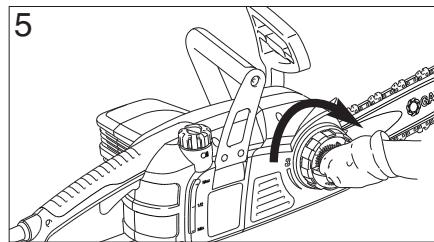

Keti ülepingutamine koormab mootorit üle ja kahjustab seadet. Ebapiisav pinge võib põhjustada keti mahatulemist, samas õigesti pingutatud kett tagab parima lõike ja pika tööea. Kontrollige keti pingsust regulaarselt, sest kett venib kasutamise käigus (eriti siis, kui kett on uus. Paigaldamise järgselt tuleb ketti kontrollida pärast mõneminutilist sae kasutamist); ärge kunagi pingutage ketti kohe pärast kasutamist, oodake, kuni see maha jahtub.

Hoiatus! Kett ja juhtlatt võivad muutuda väga kuumaks

E. KÄIVITAMINE JA PEATAMINE

Käivitamine: võtke mõlema käega saest kinni, vabastage ketipiduri hoob, samal ajal veendudes, et käsi hoiaks endiselt eesmisest käepidemest kinni. Seejärel hoidke lüliti päästikuvabastusnuppu all ning vajutage lülitit (nüüd võite lüliti vabastusnupu lahti lasta).

Seiskamine: saag seiskub kohe, kui lüliti vabastatakse või kui ketipidur aktiveerub.

F. SAELEHE JA KETI ÕLITAMINE

Seejärel kontrollida, nagu on märgitud "Tehnilises

hoolduses", et keti õli tuleb piisavas koguses.

Keti õli valik

Kasutage ainult tootja heakskiidetud õli.

Soovitame kasutada biolagunevat ketiõli.

Õlitamine

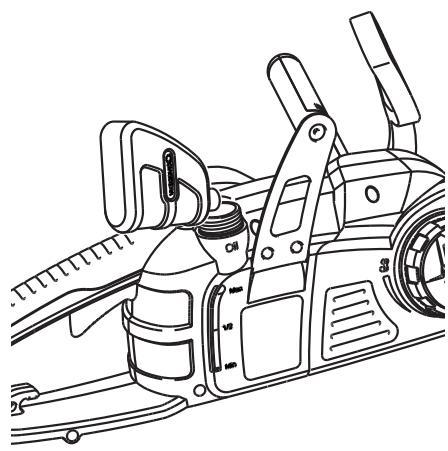

Keerake õlipaagi kork lahti, tõstke anum nii, et õli ei tuleks välja (kui see juhtub, siis tuleb hoolikalt puhastada) ning sulgege kork hästi.

G. HOOLDUS JA HOIUSTAMINE

Enne hooldamist ja puhastamist eemaldage toitepistik vooluvõrgust.

TÄHELEPANU! Eriti reostatud või tolmuses keskkonnas töötamise puhul peavad alljärgnevad toimingud olema teostatud tihedamini, kui siin märgitud.

Iga kasutuskorra eel

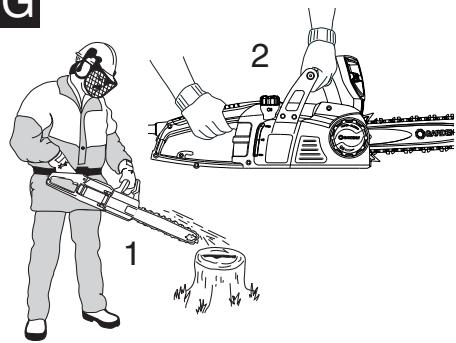

Veenduge, et kettiõlipump töötab õigesti: suunake saeleht heledale pinnale, umbes kahekümne sentimeetri kaugusele; pärast masina minutiajalist tööd peavad pinnal tekkima selged õlijäljed (Joon. 1). Kontrollige, et ketipiduri sisselülitamiseks ja väljalülitamiseks ei ole liiga suurt pingutust vaja, või ebapiisavat pingutust, ja et ta ei ole blokeeritud. Seejärel kontrollige töötamist, nagu on märgitud: lülitage ketipidur välja, võtke masin õigesti käepidemest õigesti kätte, käivitage see, lülitage ketipidur sisse, lükates eesmist käekaitset vasaku käerandmega, laskmata samas käepidemest lahti (Joon. 2). Kui ketipidur töötab, siis peaks kett olema koheselt blokeeritud. Veenduge, et kett on teritatud, on heas korras ja õigesti pingutatud; juhul, kui ta on ebaühtlaselt kulunud või lõikehamba suurus on vaid 3 mm, siis tuleb seda välja vahetada (Joon. 3).

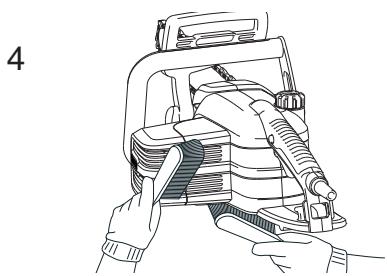

Regulaarselt teostage ohutusavade puhastust, et vältida mootori ülekuumenemist (Joon. 4).

Kontrollige lüliti ja lüliti blokeerija tööd (tuleb teha, kui ketipidur on välja lülitatud): käivitage lüliti ja lüliti blokeerija ning veenduge, et nad tulevad tagasi stand-by positsiooni niipea, kui neid lasta lahti. Veenduge, et ilma lüliti blokeerija sisselülitamata ei saa käivitada ka lülitit.

Kontrollige, et ketipeatamise hoob ja parema käe kaitse oleksid terved ja neil poleks silmnähtavaid kahjustusi, ehk siis materjali kahjustusi.

Iga 2-3 töötunni tagant

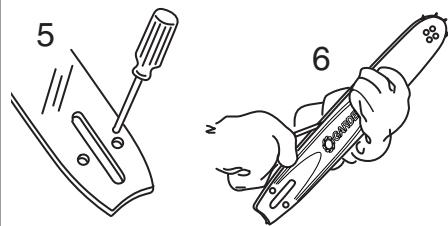

Kontrollige saelehte, vajaduse korral puhastage õlitamise avad (joon. 5) ja juhtoon (joon. 6); juhul, kui ta on kulunud või omab ülligseid lõhke, asendage see. Puhastage regulaarselt vedavat ketiratast ja kontrollige, et see ei oleks liialt kulunud (joonis 7). Määrige saeleheratta taga oleva ava kaudu konsistentse õliga kuullaagrite jaoks (joon. 8).

Keti teritamine

Kui teil on probleeme saeketi teritamisel, võtke ühendust volitatud teeninduskeskusega.

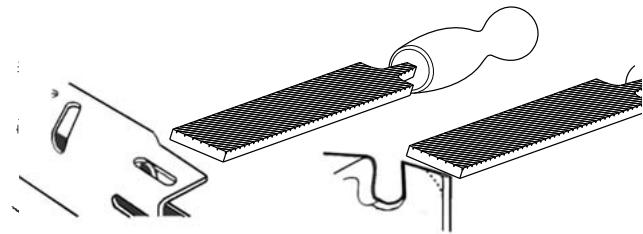

Saeketti tuleb õigesti teritada. Valesti teritatud kett võib põhjustada tagasilööki ja seega ka vigastusi.

Kui kett ilma saelehte puu vastu surumiseta ei lõika, ja tekib väga peenike saepuru, siis on see tunnusmärk sellest, et ta on halvasti teritatud. Kui lõikamisel tekib saepuru, siis on kett on täielikult nüri ja lõikamise ajal peenestab puitu tolmuks. Hästi teritatud kett liigub ise puus edasi ja tekitab pikka ja suurt saepuru.

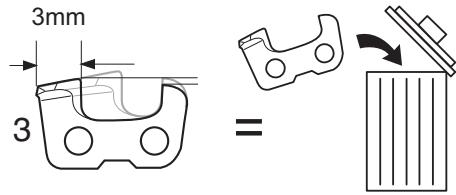

Keti lõikav osa koosneb lõikehambast (Joon. 10) ja lõikepiirajast (Joon. 11) lüli(de)st (Joon. 9). Tasemete vahe nende osade vahel määrab lõikesügavuse; hea terituse saavutamiseks on vajalik viilijuht ja ümmargune viil läbimõõduga 4 mm. Järgige alljärgnevaid juhiseid: peale pandud ja õigesti pinguldatud ketiga asetage ketipidur, seadke viilijuht nii, nagu on näidatud joonisel, perpendikulaarselt saelehele (Joon. 12), ja töötage lõikehambal joonisel näidatud nurga all (Joon. 13A & 13B), teostades teritamist suunaga seestpoolt väljapoole ning nõrgendades survet tagasisuunal (väga oluline on järgida juhiseid: üleliigsed, ebapiisavad teritamise nurgad või viil vale diameeter suurendavad vastulöögi riski). Selleks, et blokknurgad oleksid täpsemad, on soovitav asetada viil selliselt, et ta ulatuks umbes 0,5 mm võrra vertikaalis ülemisest lõikeosast kõrgemale. Algul tuleb teritada kõik ühe külje hambad, seejärel keerata saag ja korrata operatsiooni. Kontrollige, et pärast teritamist oleksid kõik hambad ühepikkused, ja et väljaulatuva osa sügavuse piiraja kõrgus on ülemisest lõikeosast 0,6 mm madalamal: kontrollida kõrgust kasutades šablooni ja viili (lameda viili abi), seejärel keerata sügavuse piiraja eesmine ots kinni (Joon. 14), osutades tähelepanu sellele, et mitte maha teritada tagasilöögi kaitsehammast (Joon. 15).

Iga 30 töötunni järel

Viige seade volitatud teeninduskeskusesse.

Hoiustamine/transportimine

Laske seadmel maha jahtuda ning asetage latile ja ketile kate peale.

Hoidke toodet jahedas, kuivas ja lastele kättesaamatus kohas. Ärge hoidke toodet välitingimustes.

Kontrollige, et seadmest ei lekiks õli.

H. SAAGIMISTEHNIKAD

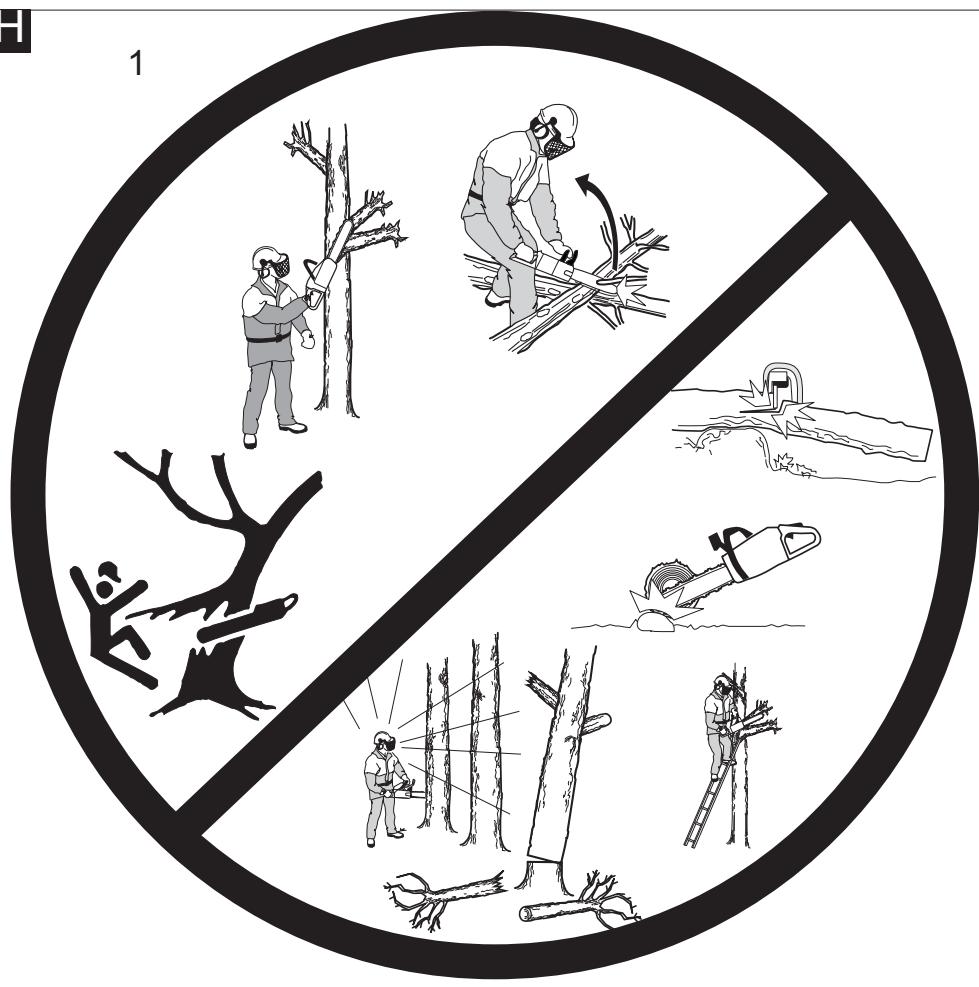

Töö ajal tuleks vältida: (Joon. 1)

• Saagida tüve olukorras, kus ta võib lõikamise ajal katki minna (puu pingutatud, kuivad puud jne): ootamatu murdumine võib olla väga ohtlik.
• Saelehe või keti kinnijäämist lõikamise ajal: kui see juhtub, eemaldada masin toitevõrgust ja püüda tõsta tüvi, aidates kaasa sobiva tööriistaga; ärge proovige vabastada masinat, raputades tüve või tõmmates saagi, kuna võite kahjustada masinat või tekitada endale traumasid.
• olukordi, mis võivad hõlbustada reaktsiooni vastulööki.
• toote kasutamisest kõrgemal
• võõrkehadega puidu saagimisest (näiteks naelad). Ärge kasutage seadet kunagi maapinna või kivide jaoks, kuna see kulutab keti kohe läbi.

Töö ajal: (joon. 1)

- Kui Te töötate kaldpinnal, siis töötage olles tüve all nii, et puu ei saaks teid kukkumisel lüüa. - Puu langetamise juhul tuleb alati lõpetada oma töö: osaliselt mahasaetud puu võib murduda. - Iga lõike lõpul Te märkate olulist muutust masina hoidmiseks vajamineva jõu osas, olge väga ettevaatlikud, et mitte kaotada kontrolli tema üle.

Toodud tekstis on kirjeldatud kaks lõikamise tüüpi:

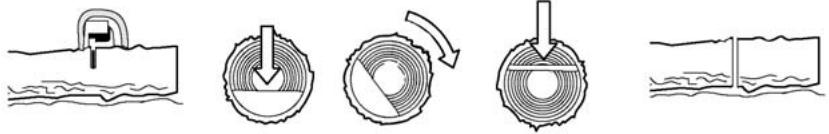

Pingutatud ketiga lõikamine (ülalt alla) (joon. 2), mis suurendab ootamatu masina nihutuse riski tüve suunas, kontrolli kaotamisega. Võimaluse korral tuleks lõikamise ajal kasutada haaki.

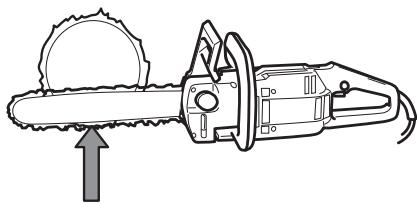

Ketiga lõikamine pealevajutamisel (alt üles) (Joon. 3): masina ootamatu nihkumise risk operaatori suunas, lõgi riskiga, või riskiala kontaktiga tüvega, sellele järgneva reaktsiooni vastulöögiga; olla väga ettevaatlik lõikamise ajal.

Kõige kindlam masina kasutamisviis - tüve blokeerimine kitsedel, ülalt alla lõikamisega ja väljaspool toestuse piiride töötamisega (Joon. 4).

Haagi kasutamine

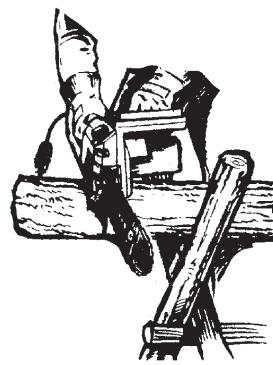

Võimaluse korral kasutage haaki kindlama lõike jaoks: sisestada haak koorde või tüve pindmisse ossa, et paremini juhtida masinat.

Edasi on toodud tüüpilised protseduurid, mida kasutatakse teatud olukordades. Kuid iga kord tuleb hinnata, kuivõrd kirjeldatud olukord vastab Teie konkreetsele juhule, ja kuidas teostada lõikamist minimaalse riskiga.

Tüvi maas

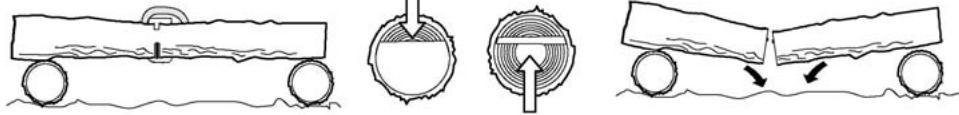

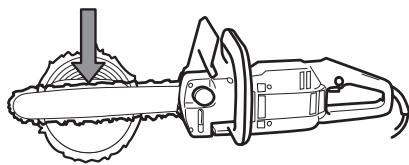

(Risk lõikamise lõpus puudutada ketiga mulda). (Joon. 5) Saagida ülalt alla läbi kogu tüve. Tegutseda ettevaatlikult lõikamise lõpus, et vältida keti kokkupuudet mullaga.

Võimaluse korral lõpetada lõikamine 2/3-1 tüve paksusest, keerata tüvi ümber ja saagida läbi ülejäänud osa ülalt alla, et piirata mullaga kontakti riski.

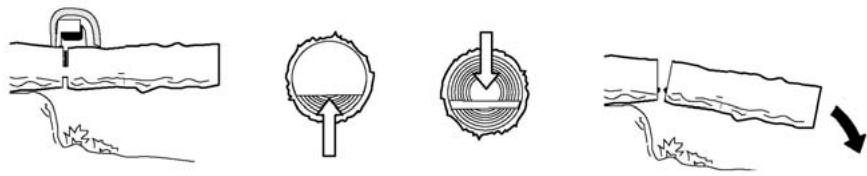

Tüvi asetatud maale ühe otsaga

(murdumise risk lõikamise ajal) (joon. 6)

Alustada lõikamist alt umbes kolmandikuni diameetrist, lõpetada lõikamine ülevalt poolt, liikudes juba tehtud lõikele vastu.

Kahe otsaga asetatud tüvi

(keti kinnipigistamise risk) (joon. 7)

Alustada lõikamist ülalt kuni umbes kolmandikuni diameetrist. Lõpetada lõikamist alt, liikudes juba tehtud lõikele vastu.

Langusel asuv tüvi. Seiske alati tüvest ülesmäge. Lõikamisel vähendage lõpus survet, lõdvendamata sae hoidmise haaret, et säilitada täielik kontroll sae üle. Ärge laske saeketil vastu maad minna.

Puude langetamine

TÄHELEPANU! Ärge püüdke teostada langetamist, kui Teil puudub piisav kogemus, ja igal juhul ärge langetage puid, mille tüve diameeter ületab saelehe pikkust! See operatsioon teostatakse vaid kogenud kasutajate poolt, kellel on vastavad seadmed.

Langetamise eesmärk - lasta puul langeda parimasse asendisse järgnevaks laasimiseks ja tüve osadeks lõikamiseks. (Vältida olukordi, mil üks puu, kukkudes, takerdub teise puusse. Takerdunud puud on väga ohtlik langetada.)

Te peate määrama parima langemise suuna, hinnates: mis asub puu ümber, tema kallet, kõverust, tuule suunda ja okste kontsentratsiooni.

Ei maksa alahinnata kuivade või murtud okste olemasolu, mis võivad tulla lahti puu langetamise ajal ja olla ohtlikud.

TÄHELEPANU! Kriitilistes tingimustes langetamise operatsiooni ajal tuleb müravastast kaitset tõsta koheselt peale lõikamist, et määrata ebatavalist müra ja võimalikke hoiatavaid signaale.

Lõikamisele eelnevad operatsioonid ja taganemistee määramine

Eemaldage tüve segavad oksad (Joon. 8), alustage töötamist ülalt alla nii, et tüvi oleks Teie ja masina vahel, raskemad oksad eemaldage osade kaupa. Eemaldage taimestik puu ümber ja kontrollige võimalike takistuste olemasolu (kivid, juured, augud jne.), et omada taganemise marsruuti (mida kasutada puu langemisel); vaadake joonist (Joon. 9), et määrata suund, mida hiljem hoida (A. Puu langemiseks ettenähtud suund. B. Taganemistee C. Riskitsoon)

PUU LANGETAMINE (joon. 10)

Selleks, et tagada puu langemise üle kontrolli, tuleb teha järgmised lõiked:

Suunav lõige, mida tehakse esimesena, et määrata puu langemise suunda: Algul teha suunava lõike ÜLEMINE OSA suunal, kuhu puu peaks langema. Viibida puust paremal pool ja lõigata pingutatud ketiga. Seejärel teha suunava lõike ALUMINE OSA, mis peab lõppema ülemise osa lõpus. Suunava lõike sügavus peaks olema 1/4 tüve diameetrist, minimaalse nurgaga ülemise ja alumise lõike vahel 45°. Kahe lõike kohtumise joont nimetatakse "suunava lõike jooneks". Joon peab olema absoluutselt horisontaalne ja langemise suuna suhtes täisnurga all (90°)

Langetamise lõige, mida tehakse selleks, et puud langetada, tehakse suunava lõike alumise joone kohal 3-5 cm kõrgusel ja lõpetatakse temast 1/10 tüvest. Tuleb viibida puust vasakul ja lõigata pingutatud ketiga, kasutades haaki. Veenduda, et puu ei liigu ettenähtud langemise suunast erinevas suunas. Nii, kui on võimalik, asetada langetamise kiil lahtilõikesse. Tüve lahtilõikamata osa loetakse pidepunktiks ja on omamoodi "liigendiks", mis suunab puud langemisel; juhul, kui see osa ei ole piisav, või ei ole sirge, või täiesti läbi saetud, siis puudub kontroll puu langemise üle (väga ohtlik!). Seega on vajalik, et erinevad lõiked teostataks suure täpsusega.

Lõikamise lõpus peaks puu alustama langemist. Vajaduse korral võib aidata kaasa langetamise kiiluga või hoovaga.

Laasimine

Pärast seda, kui puu on maha saetud, asuda laasimisele, ehk okste eemaldamisele tüvelt. Ei tohi antud operatsiooni alahinnata, kuna suur osa õnnetusjuhtumitest, mis on esile kutsutud reaktsiooni vastulöögiga, toimub just laasimise ajal, seetõttu tuleb pöörata tähelepanu saelehe otsa asendile ja töötada vasakul pool tüvest.

ÖKOLOOGIA

Antud peatükis tuuakse välja informatsioon, mis on kasulik ökoloogilise kokkusobivuse karakteristikute toetamises, millised on pandud aluseks masina projekteerimisel, masina õige kasutamise ja õlide ning kütuse prügilasse äraviimise kohta.

MASINA KASUTAMINE

Õlimahuti täitmise toimingud peab teostama selliselt, et ei toimuks kettiõli laiali voolamist keskkonda.

VÄLJAVEDU PRÜGILASSE

Mitte visata tootavat masinat keskkonda, vaid vastavalt kehtivale seadusandlusele viia prügilasse,

ettevõttesse, mis tegelevad jäätmete käitlemisega.

Tähis seadmel või selle pakendil näitab, et seadet ei tohi käidelda sarnaselt olmejäätmetega. Seade tuleb viia sobivasse elektriliste ja elektrooniliste seadmete kogumispunkti.

Seadet õigesti utiliseerides aitate ära hoida võimalikku keskkonna ja inimeste tervise kahjustamist, mida võib tekitada vale jäätmekäitlus.

Seadme ümbertöötamise kohta saate täpsemat teavet kohalikust keskkonnaametist, olmejäätmete käitlemise ettevõttest või kauplusest, kus seadme ostsite.

Kett ja ketijuhik on kuluvad osad ja nende suhtes garantii ei kehti.

VIGADE OTSIMISE TABEL
	Mootor ei käivitu	Mootor keerleb halvasti ning kaotab vöimsust	Masin käivitub, kuid lõikab valesti	Mootor keerleb anomaalia- tega	Pidurdus-seadmed blokeerivad keti ringluse valesti
Kontrollida voulu olemasolu toitevörgus	●
Kontrollida, kas pistik on lülitatud öigesti	●
Kontrollida, et ei kaabel ega pikendusjuhe ole kahjustatud	●
Kontrollida, kas ketipidur ei ole sisse lülitatud	●
Kontrollige, et saekett oleks korrektsett monteeriutud ja pingutatud		●	●
Kontrollida ketiöli, nagu on kirjeldatud F ja G peatükkides		●	●
Kontrollida, kas kett on teritatud			●
Pöörduda volitatud tehnobä keskusesse	●	●		●	●

ELi vastavusdeklaratsioon

Käesoleva kasutusjuhendi on koostanud GARDENA Manufacturing GmbH, Hans-Lorenser-Str. 40, D-89079 Ulm, ja see kinnitab, et toode vastab tootmisest lahkumisel allpool nimetatud ühtlustatud ELi direktiividele, ELi ohutusstandarditele ja tootespetsiifilistele standarditele. Kui toodet muudetakse ilma meie loata, kaotab vastavusdeklaratsioon kehtivuse.

Tootekirjeldus. Mootorsaag

Mudelid CST3018, CST3518 – CS = mootorsaag

CE-märgise aasta: 2009

ELi direktiivid:

2006/42/EÜ, 2004/108/EÜ, 2000/14/EÜ, 2011/65/EL

Ühtlustatud standardid EN:

EN 60745-1, EN 60745-2-13, EN 50366, EN 55014-1, EN 61000-3-2, EN 61000-3-11

Teavitatud asutus, kes viis läbi ELi tüübikontrolli: MEEI Kft., 1007

Váci út 48/a-b

1132 Budapest

Ungari

Sertifikaadi number: M3 69240048

Ulm, 15.02.2013

Peter Lameli

Rahvusvahelise teadus- ja arendustegevuse juht - kaasaskantavad

Tehnilise dokumentatsiooni hoidja

TÜUP	CST3018	CST3518
Art.	8864	8860
Kuiivkaal (Kg)	5.4	5.5
Vöimsus (kW)	1.8	1.8
Ölimahuti maht (cm3)	180	180
Keti samm (toll)	3/8	3/8
Keti mõöt (mm)	1.3	1.3
Juhtlati maksimaalpikkus (mm)	300	350
Mõodetud helivöimsus LwA2) (dB(A))	106	106
Garanteeritud helivöimsus LwA2) (dB(A))	108	108
Heliröhk LPA1) (dB(A))	95	95
Mäaramatus KpA (dB(A))	2.5	2.5
Käe/käsivarre vibratsioon ah1) (m/s2)	3.4	3.4
Kah mäaramatuskonstant (m/s2)	1.5	1.5
Vörgutakistus (Zmax) (Ω)	0.382	0.382
Löikamiskiirus (m/s)	10	10

1) Tööpiirkonna heitkoguste tase L_pA vastavalt standardile EN60745-2-13 on toodud tabelis.

Vibratsiooni väärtus a n vastavalt standardile EN60745-2-13 on toodud tabelis.

Vibratsiooni koguväärtus on mõõdetud kooskõlas standardse testimisviisiga ning seda saab kasutada eri tööriistade võrdlemisel.

Vibratsiooni koguväärtust saab kasutada ka vibratsiooniga kokkupuute eelhindamiseks.

Hoiatus:

Vibratsioon tööriista tegeliku kasutuse ajal võib tööriista kasutusviisist olenevalt esitatud koguväärtusest erineda.

Kasutajad peaksid enda kaitsmiseks tuvastama tegeliku kasutuse tingimustes vibratsiooniga kokkupuute hinnangul põhinevad ohutusmeetmed (võttes arvesse kasutustsükli kõiki osi, lisaks tööajale näiteks ka aega, kus tööriist on välja lülitatud või töötab ooterežiimis).

2) Mürataseme Lw väärtused vastavalt direktiivile 2000/14/EÜ on toodud tabelis.

Vastavuse hindamise protseduur: Annex V

EN 61000-3-11 nõuetele vastavuse kinnitus

Sõltuvalt kohaliku vooluvõrgu oludest võib selle toote kasutamine põhjustada väikest pingelangust sisselülitamise hetkel. See võib mõjutada muid elektriseadmeid, nt põhjustada lambivalguse hetkelist hämardumist. Kui teie vooluvõrgu toite näivtakistus (Z_max) on tabelis märgitud väärtusest väiksem (oleneb teie seadme mudelist), siis kirjeldatud mõju ei esine. Vooluvõrgu näivtakistuse väärtuse kohta saate teavet oma elektriteenuse pakkujalt

A. BENDRAS APRASYMAS

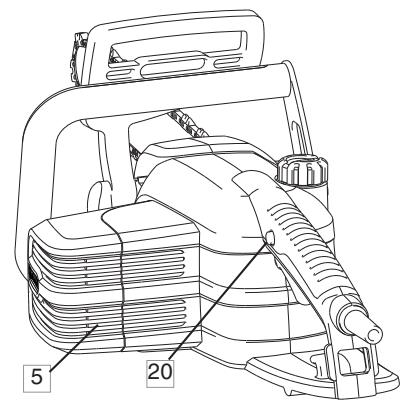

1) Käepide 16) Juhtplaadi soon (2) Tagumine käepide 17) Juhtplaat 3) Tagumine käekaitse 18) Eesmine ketiratas 4) Õlipaagi kontrollmõõdik 19) Keti pingutusplaat (5) Ventilatsiooniavad 20) Lülitiplokk (6) Lüliti 21) Juhtplaadi kate 7) Õlipaagi kork 22) Kett 8) Eesmine käepide 23) Juhend 9) Eesmine käekaitse 24) Lõikehammas keti seiskamishoob 25) Lõikesügavuse mõõdik 10) Põrkeraam 26) Vedav hammas 11) Keti pingutuse välimine 27) Lõikelüli käepide 28) Vedav ketiratas 12) Plaadi kinnituse sisemine käepide 29) Plaadi kinnituspolt 13) Keti püüdja 30) Juhtme pingutuse vabastus (14) Vedava ketiratta kate 31) Õlipaak 15) Määrimisava

Identifitseerimissildi näidis

1) Garanteeritud helitugevus vastavalt direktiivile 2000/14/EÜ 2) II klassi tööriist 3) CE-märgis 4) Nimisagedus 5) Nimivõimsus (6) Vahelduvvool 7) Nimipinge 8) Tootekood 9) Tootmisaasta 10) Juhtplaadi maksimaalne pikkus 11) Tootja nimi ja aadress 12) Mudel

SÜMBOLITE TÄHENDUS

Kesk tee 10, Aaviku küla

Rae vald, Harju maakond

75305 Eesti

[e-mail]

Soome

Oy Husqvarna Ab
