CST 3018 - CST 3518 - ланцюгова пила GARDENA - Безкоштовний посібник користувача

Тип продукту	Електрична бензопила
Марка	Gardena
Модель	CST 3018 / CST 3518
Вага (порожня)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Номінальна потужність	1,8 kW
Номінальна напруга / Частота	230 V ~ 50 Hz
Ємність масляного бака	180 cm³
Максимальна довжина шини	300 mm (CST3018) / 350 mm (CST3518)
Крок ланцюга	3/8 дюйма
Калібр ланцюга	1,3 mm
Швидкість різання на холостому ходу	10 m/s
Гарантований рівень звукової потужності	108 dB(A)
Рівень звукового тиску (LpA)	95 dB(A) (невизначеність K=2,5 dB)
Вібрація руки/плеча (a_h)	3,4 m/s² (невизначеність K=1,5 m/s²)
Клас захисту	II (подвійна ізоляція)
Гальмо ланцюга	Так, з інерційним спрацюванням та через передній захисний щиток
Мастило ланцюга	Автоматичне, за допомогою масляного насоса
Натягувач ланцюга	Без інструменту, зовнішня ручка попереднього натягу
Упорний шип	Так
Поточне обслуговування	Регулярне очищення вентиляційних отворів, змащення шини, заточування ланцюга круглим напилком Ø4 мм кожні 2-3 години
Періодичний техогляд	Кожні 30 годин використання в авторизованому сервісному центрі
Запасні частини	Ланцюг, шина, ведуча зірочка - доступні в авторизованому центрі (ланцюг та шина не покриваються гарантією)
Зберігання / Транспортування	Охолодити, встановити захисний кожух, зберігати в сухому та прохолодному місці, недоступному для дітей

Часті запитання - CST 3018 - CST 3518 GARDENA

Яке масло використовувати для змащення ланцюга?

Використовуйте спеціальне масло для ланцюга, схвалене виробником, бажано біорозкладне. Заповніть масляний бак (ємність 180 см³) і регулярно перевіряйте рівень.

Як запустити бензопилу?

Міцно тримайте обидві ручки, вимкніть гальмо ланцюга, потягнувши передній захисний щиток до ручки, потім натисніть кнопку безпеки та вимикач. Відпустіть кнопку безпеки після запуску. Для зупинки відпустіть вимикач або активуйте гальмо ланцюга.

Як відрегулювати натяг ланцюга?

Поверніть зовнішню ручку натягувача за годинниковою стрілкою, щоб збільшити натяг. Перевірте зазор: ланцюг повинен відходити від шини на 2-3 мм. Після використання зачекайте охолодження перед повторним натягом.

Що робити, якщо ланцюг ріже неправильно?

Спочатку перевірте натяг та змащення ланцюга. Якщо під час різання утворюється дрібна тирса, ланцюг затупився. Заточіть його круглим напилком 4 мм, дотримуючись вказаного кута (близько 30°). Якщо проблема не зникає, замініть ланцюг.

Як активувати гальмо ланцюга?

Гальмо ланцюга активується автоматично при віддачі, коли передній захисний щиток натискається вперед. Ви також можете активувати його вручну, штовхаючи захисний щиток лівою рукою. Ланцюг зупиняється негайно.

Яка максимальна довжина шини дозволена?

Для моделі CST 3018 максимальна довжина шини становить 300 мм. Для CST 3518 — 350 мм. Використовуйте лише шини та ланцюги, зазначені виробником.

Як чистити та обслуговувати бензопилу?

Перед кожним використанням очищайте вентиляційні отвори, щоб уникнути перегріву. Кожні 2-3 години очищайте мастильні отвори та паз шини. Змащуйте передню зірочку мастилом для підшипників. Заточуйте ланцюг за потреби.

Які засоби захисту рекомендуються?

Завжди носіть каску з забралом або захисні окуляри, навушники або беруші, рукавиці для захисту від порізів, безпечне взуття з нековзкою підошвою та штани для захисту від порізів. Придбати можна в постачальників робочого одягу.

Що робити, якщо ланцюг застряг у розрізі?

Негайно відключіть машину від мережі. Використовуйте важіль, щоб підняти стовбур або шматок деревини. Не намагайтеся витягнути бензопилу силою, це може пошкодити її або призвести до нещасного випадку.

Як зберігати бензопилу після використання?

Дайте їй охолонути, встановіть захисний кожух на шину та ланцюг. Очистіть її, злийте масло за потреби та зберігайте в сухому та прохолодному місці, недоступному для дітей. Переконайтеся, що немає витоку масла.

ПОСІБНИК КОРИСТУВАЧА CST 3018 - CST 3518 GARDENA

Підготовка до роботи перед визначенням.

Виберіть усе сміття, яке заважає роботі (малюнок 8), починаючи згородини, і потім сувайте навчальні прилади обидва за опору, при цьому стовбур має бути між вами і пилкою. Виберіть усі рослини, що заважають роботі оператора, і розгляньте зону на можливі перешкоди (каміння, корені, канали тощо), коли плануєте шлях виходу (для виходу під час падіння дерева). Торгніть на малюнок (малюнок 9) до підтримувальних напрямків (А - пересування напрямків падіння дерева. В - шлях виходу, С - небезпечна зона).

Тип	CST3018	CST3518
Арт. №	8864	8860
Суха мacea (кг)	5.4	5.5
ПOTужнисть, (кВт)	1.8	1.8
ОБсяг масларною бана (В куб. см)	180	180
Кроч ланцога (В дюмax)	3/8	3/8
Розмір ланцюга (В мм)	1.3	1.3
Мамсимальна довинна піліновоі щіни (mm)	300	350
Виміріna сilians звуну Lw2) (dB(A))	106	106
ГараNTTOВана сilians звуну Lw2) (dB(A))	108	108
Звуновий тиск LpA1) (dB(A))	95	95
Невизданець KpA (dB(A))	2.5	2.5
Вібрація кисті/ руkon an1) (m/s2)	3.4	3.4
Показник Невизданець Kah (m/s2)	1.5	1.5
Мерека жений-Nовий onip Zmank (Ω)	0.382	0.382
Швдікість пілінні (m/s)	10	10

1) Рівень вібрацій звукового тиску LpA на робочій поверхні відповідає стандарту EN60745-2-13, наведеному в таблиці.

Показник вібрації a, відповідає стандарту EN60745-2-13, наведеному в таблиці.

Оголошений загальний показник вібрації виміряно відповідно до стандартного методу випробування, що можна використовувати для порівняння одного приладу з іншим.

Оголошений загальний показник вібрації також можна використовувати для попередньої оцінки впливу.

Попередження:

Рівень вібрації під час фактичного використання електроприладу може відрізнятися від оголошеного загального показника залежно від способів використання приладу.

Оператор повинен вживати заходи безпеки та власного захисту на основі оцінки впливу за фактичних умов використання (враховуючи всі етапи робочого циклу, наприклад, коли прилад вимкнуто, або коли він працює вхолосту, на додачу до часу пуску).

2) Показник рівня шуму відповідає стандартам 2000/14/EC, наведеним у таблиці.

Процедура оцінки відповідності.. Annex V

Заява про відповідність EN 61000-3-11

Залежно від характеристик місцевої електромережі, використання цього пристрою може призвести до короткочасного падіння напруги відразу після вмикання. Слід вимкнути на інше електропостачання, наприклад, на мережу, що має лампи розжарення. Якщо максимальний повний опір вашої мережі живлення менший за значення, подані в таблиці (застосовується до всіх моделей), то ці ефекти не трапляються. Значення імпедансу мережі можна дізнатися, звернувшись до своєї електропостачальної компанії.

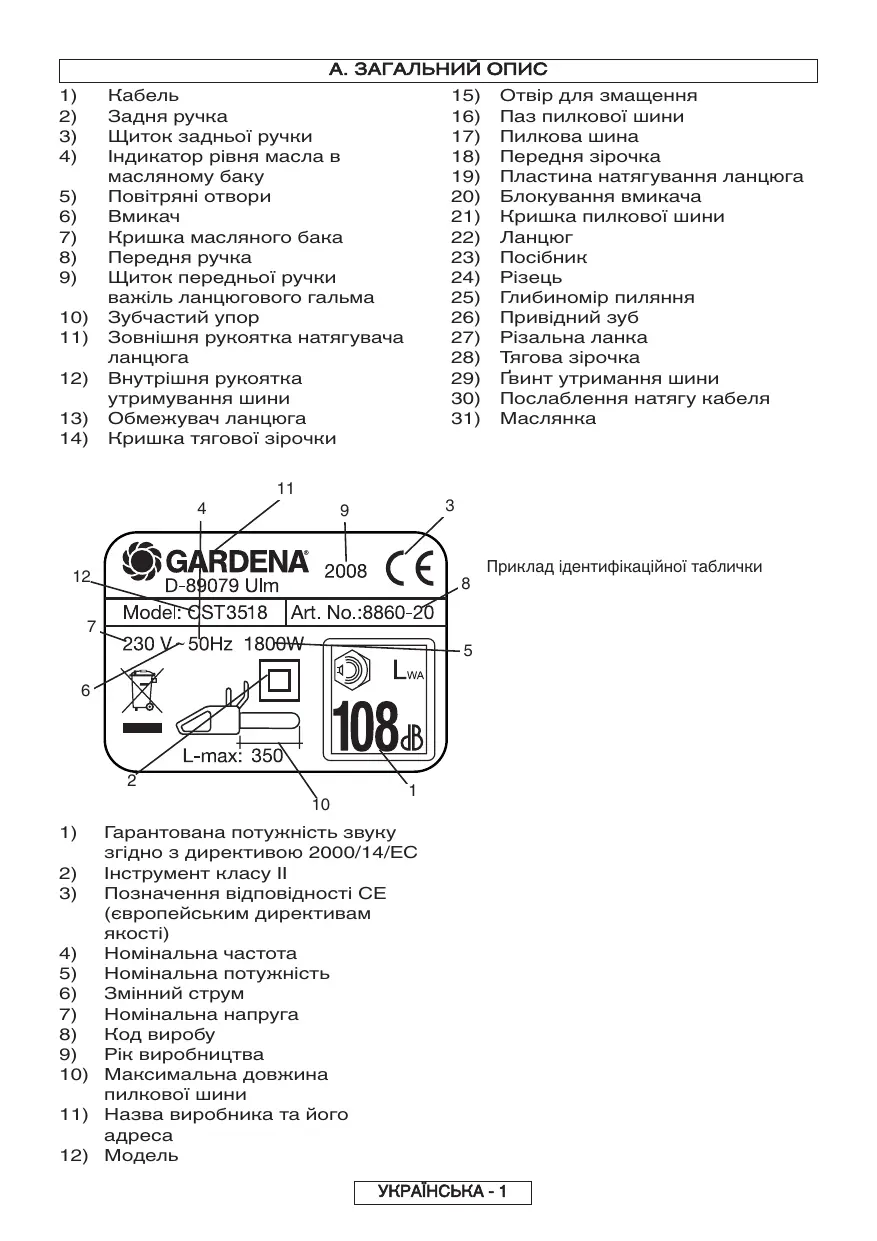

A. ЗАГАЛЬНИЙ ОПИС

1) Кабель
