Produkttyp	Elektrisk motorsåg
Märke	Gardena
Modell	CST 3018 / CST 3518
Vikt (utan bränsle)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Märkeffekt	1,8 kW
Märkspänning / Frekvens	230 V ~ 50 Hz
Oljebeholderkapacitet	180 cm³
Svärdlängd (max)	300 mm (CST3018) / 350 mm (CST3518)
Kedjedelning	3/8 tum
Kedjejocklek	1,3 mm
Kedjehastighet vid tomgång	10 m/s
Garanterad ljudeffektnivå	108 dB(A)
Ljudtrycksnivå (LpA)	95 dB(A) (osäkerhet K=2,5 dB)
Vibration hand/arm (a_h)	3,4 m/s² (osäkerhet K=1,5 m/s²)
Skyddsklass	II (dubbelisolerad)
Kedjebroms	Ja, utlöses av tröghet och framhandskydd
Kedjesmörjning	Automatisk, med oljepump
Kedjespännare	Verktygslös, extern förspänningsratt
Stötfångare / Spik	Ja
Regelbundet underhåll	Regelbunden rengöring av ventilationsöppningar, smörjning av svärdet, kedjeslipning med rundfil Ø4 mm var 2-3 timme
Periodisk service	Var 30:e drifttimme hos auktoriserad verkstad
Reservdelar	Kedja, svärd, drivhjul - tillgängliga hos auktoriserad verkstad (kedja och svärd omfattas inte av garantin)
Förvaring / Transport	Låt svalna, sätt på skyddskåpan, förvara torrt och svalt oåtkomligt för barn

Vanliga frågor - CST 3018 - CST 3518 GARDENA

Vilken olja ska man använda för kedjesmörjning?

Använd specialolja för kedjor som är godkänd av tillverkaren, helst biologiskt nedbrytbar. Fyll oljebeholdaren (kapacitet 180 cm³) och kontrollera nivån regelbundet.

Hur startar man motorsågen?

Håll stadigt i båda handtagen, avaktivera kedjebromsen genom att dra framhandskyddet mot handtaget, tryck sedan på säkerhetsknappen och strömbrytaren. Släpp säkerhetsknappen efter start. För att stanna, släpp strömbrytaren eller aktivera kedjebromsen.

Hur justerar man kedjespänningen?

Vrid den externa ratten på kedjespännaren medurs för att öka spänningen. Kontrollera avståndet: kedjan ska kunna lyftas 2-3 mm från svärdet. Efter användning, vänta tills den svalnat innan du spänner om.

Vad gör man om kedjan inte skär ordentligt?

Kontrollera först kedjans spänning och smörjning. Om sågningen ger fint damm är kedjan slö. Slipa den med rundfil 4 mm i angiven vinkel (ca 30°). Om problemet kvarstår, byt kedja.

Hur aktiverar man kedjebromsen?

Kedjebromsen aktiveras automatiskt vid studs när framhandskyddet trycks framåt. Du kan även aktivera den manuellt genom att trycka framhandskyddet med vänster hand. Kedjan stannar omedelbart.

Vilken är den maximalt tillåtna svärdlängden?

För modell CST 3018 är max svärdlängd 300 mm. För CST 3518 är den 350 mm. Använd endast svärd och kedjor specificerade av tillverkaren.

Hur rengör och underhåller man motorsågen?

Före varje användning, rengör ventilationsöppningarna för att undvika överhettning. Var 2-3 timme, rengör smörjhålen och svärdets spår. Fetta in framdrevet med fett för rullager. Slipa kedjan vid behov.

Vilken skyddsutrustning rekommenderas?

Bär alltid hjälm med visir eller skyddsglasögon, hörselskydd, kapningssäkra handskar, säkerhetsstövlar med halkfria sulor och kapningssäkra byxor. Finns hos leverantörer av arbetskläder.

Vad gör man om kedjan fastnar i ett snitt?

Koppla omedelbart bort maskinen från elnätet. Använd en kofot för att lyfta stocken eller träbiten. Tvinga inte motorsågen loss, det kan skada den eller orsaka olycka.

Hur förvarar man motorsågen efter användning?

Låt den svalna, sätt på skyddskåpan på svärdet och kedjan. Rengör den, töm oljan om nödvändigt, och förvara den på en torr och sval plats, oåtkomligt för barn. Kontrollera att det inte läcker olja.

BRUKSANVISNING CST 3018 - CST 3518 GARDENA

Originalinstruktioner. Läs anvisningarna före användningen och spara dem för framtida behov.

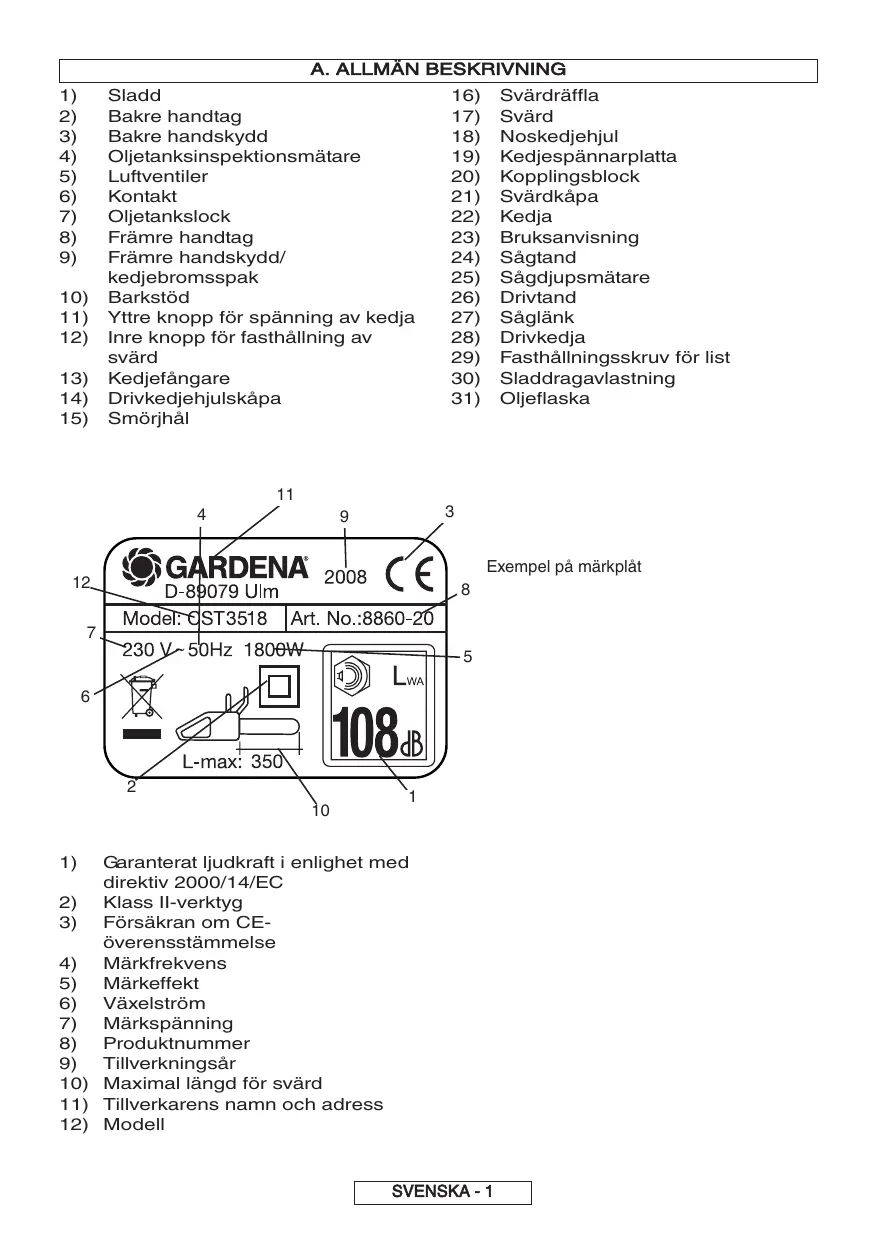

VIKTIG INFORMATION

4) Oljetanksinspektionsmätare

19) Kedjespännarplatta

5) Luftventiler

20) Kopplingsblock

6) Kontakt

21) Svärdskåpa

7) Oljetankslock

22) Kedja

8) Främre handtag

23) Bruksanvisning

9) Främre handskydd/

24) Sågtand

kedjebromsspak

25) Sågdjupsmätare

10) Barkstöd

26) Drivtand

11) Yttre knopp för spänning av kedja.

27) Såglänk

12) Inre knopp för fasthållning av svärd

28) Drivkedja

13) Kedjefångare

29) Fasthållningsskruv för list

1) Garanterat ljudkraft i enlighet med direktiv 2000/14/EC 2) Klass II-verktyg 3) Försäkran om CE-överensstämmelse 4) Märkfrekvens 5) Märkeffekt 6) Växelström 7) Märkspänning 8) Produktnummer 9) Tillverkningsår 10) Maximal längd för svärd 11) Tillverkarens namn och adress 12) Modell

SYMBOLFÖRKLARING

Varning!

Läs bruksanvisningen noggrant.

Skyddsskor

Skyddsglasögon eller visir, skyddshjälm och hörselskydd.

Skärtåliga skyddshandskar

Skärtåliga skyddsbyxor.

Kedjebroms: FRÅN/TILL

Avlägsna omedelbart kontakten från elnätet om sladden är skadad eller skuren

Håll åskådare borta

Allmänna säkerhetsvarningar för eldrivna redskap

OBS! Läs alla säkerhetsvarningar och alla

Instruktioner. Om man bortser från varningar och instruktioner kan detta leda till elektrisk chock, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termen "eldrivet redskap" i varningarna avser ditt eldrivna redskap (med sladd) eller ditt batteridrivna redskap (utan sladd).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och välbelyst. Olyckor händer oftast på röriga eller mörka platser. b) Använd inte eldrivna redskap i explosiva miljöer, som exempelvis nära lättantändliga vätskor, gaser eller damm. Eldrivna redskap genererar gnistor som kan antända damm eller ångor. c) Håll barn och kringstående borta vid bruk av eldrivna redskap. Distraktioner kan leda till att du tappar kontroll.

Korrekt riktning för skärtanden.

Utsätt inte maskinen för regn och fukt.

Kedjeolja

Undvik att...

Stäng av maskinen.

Ta ur kontakten innan justering eller rengöring.

Risk för elchock

2) Elektrisk säkerhet

a) Proppen på ett eldrivet redskap måste passa uttaget. Modifiera aldrig proppen på något vis. Använd aldrig en adapter med ett eldrivet redskap som är jordat. Proppar som inte är modifierade och som passar uttag minskar risken för elektrisk chock. b) Undvik fysisk kontakt med jordade ytor som till exempel rör, värmeelement, spisar och kylskåp. Risken för elektrisk chock ökar om din kropp är jordad. c) Utsätt inte eldrivna redskap för regn eller våta miljöer. Risken för elektrisk chock ökar om vatten når det eldrivna redskapet. d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla ur det eldrivna redskapet. Håll sladden borta från värme, olja, vassa kanter eller delar som rör sig. Skadade eller intrasslade sladdar ökar risken för elektrisk chock.

e) Vid bruk av det eldrivna redskapet utomhus, använd en förlängningssladd som är lämplig för bruk utomhus. Risken för elektrisk chock minskar vid användning av en sladd som är lämplig för bruk utomhus. f) Om det inte går att undvika att använda det eldrivna redskapet på en fuktig plats, använd ett uttag skyddat med en jordfelsbrytare (RCD). Bruk av en jordfelsbrytare (RCD) minskar risken för elektrisk chock. 3) Personlig säkerhet a) Var beredd, tänk på vad du gör och använd sunt förnuft när du använder eldrivna redskap. Använd aldrig ett eldrivet redskap när du är trött eller påverkad av droger, alkohol eller medicin. Allvarlig personskada kan uppstå efter endast en kort stund av ouppmärksamhet vid bruk av ett eldrivet redskap. b) Använd personlig skyddsutrustning. Använd alltid ögonskydd. Bruk av skyddsutrustning som andningsskydd mot damm, skor mot halka, skyddshjälm, eller öronskydd i lämpliga miljöer minskar personskador. Gå till en arbetsklädesaffär. c) Undvik oavsiktlig start. Se till att omkopplaren är i frånläge innan redskapet kopplas till eluttag och/eller batteriet, samt innan redskapet lyfts upp eller bärs. Olyckor kan lätt uppstå om ett eldrivet redskap flyttas med ditt finger på omkopplaren eller med redskapet påslaget. d) Sträck dig inte för långt. Behåll ett fast fotfäste och bra balans hela tiden. Detta gör att du har bättre kontroll över det eldrivna redskapet vid oväntade situationer. e) Använd lämplig klädsel. Bär inga lösa kläder eller hängande smycken. Håll hår, klädsel och handskar borta från delar som rör sig. Lösa kläder, smycken eller långt hår kan trassla in sig i delar som rör sig. 4) Användning och vård av det eldrivna redskapet a) Forcera inte det eldrivna redskapet. Använd det rätta eldrivna redskapet för din tillämpning. Det rätta eldrivna redskapet gör ett bättre och säkrare jobb. b) Använd inte det eldrivna redskapet om omkopplaren inte kan slås till och från. Ett eldrivet redskap som inte kan kontrolleras med en omkopplare är farligt och skall repareras. c) Koppla bort proppen från eluttaget och från det eldrivna redskapet innan du gör några justeringar, byten av tillbehör, eller förvaringar. Dessa förebyggande säkerhetsåtgärder minskar risken för att det eldrivna redskapet sätts på oavsiktligt. d) Förvara eldrivna redskap som inte används utom räckhåll från barn och låt ingen som inte känner till det eldrivna redskapet eller dessa bruksanvisningar använda det eldrivna redskapet. Eldrivna redskap är farliga i fel händer. e) Underhåll eldrivna redskap. Kontrollera felinställningar eller rörliga delar som binder och övriga tillstånd som kan påverka det eldrivna redskapets bruk. Reparera ett skadat redskap innan det används. Många olyckor sker p.g.a. att eldrivna redskap underhålls dåligt. f) Se till att skärytor är vassa och rena. Redskap med vassa skärytor som underhålls rätt binder mindre sällan och är lättare att kontrollera.

g) Använd det eldrivna redskapet med tillbehör osv. enligt bruksanvisningarna och med tanke på arbetsmiljön och det arbete som ska utföras. Farliga situationer kan uppstå om det eldrivna redskapet används på ett oavsiktligt sätt.

5. Service

a) Se till att service av ditt eldrivna redskap görs av en kvalificerad reparatör och endast med identiska ersättningsdelar. Detta gör att ditt eldrivna redskap fortsätter att vara säkert.

Säkerhetsvarningar för motorsåg:

• Håll alla kroppsdelar borta från motorsågen när motorsågen är i drift. Innan du startar motorsågen, se till att motorsågen inte är i kontakt med något. Ett ögonblick av ouppmärksamhet under drift kan orsaka att dina kläder eller kropp trasslas in med motorsågen. Håll alltid motorsågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Att hålla motorsågen med motsatt handkonfigurering ökar risken för personskada och får inte göras.
• Håll endast elverktyget i de isolerade greppen, eftersom sågkedjan kan komma i kontakt med gömda ledningar eller sin egen sladd. Sågkedjor som berör en spänningsförande ledning kan göra frilagda metalldelar på elverktyget spänningsförande och kan ge operatören en elchock. Bär skyddsglasögon och hörselskydd. Vidare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Adekvat skyddsklädsel reducerar personskada från flygande bråte eller oavsiktlig kontakt med motorsågens kedja. Går att få tag på från en arbetsklädesaffär.
• Använd inte motorsågen i ett träd. Drift av motorsågen medan du befinner dig i ett träd kan resultera i personskada.
• Stå alltid ordentligt och använd endast motorsågen när du står på en fast, säker och jämn yta. Hala eller ostabila ytor såsom stegar kan få dig att tappa balansen eller kontroll över motorsågen.
• När en spänd gren sågas, se upp för återfjädring. När spänningen i träfibrerna släpps kan den spända grenen slå emot operatören och/eller kasta motorsågen ur kontroll.
• Använd extrem försiktighet vid sågning av buskar och unga träd. Det tunna materialet kan fastna i motorsågen och kan kastas fram emot dig eller få dig ur balans. Bär motorsågen i det främre handtaget med motorsågen avstängd och bort från kroppen. Vid transport eller förvaring av motorsågen, använd alltid svärdskyddet. Korrekt hantering av motorsågen reducerar chansen för oavsiktlig kontakt med den igångsatta motorsågen. Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smord kedja kan antingen gå av eller öka risken för bakslag.
• Håll handtagen torra, rena och fria från olja och smörjmedel. Fettiga, oljiga handtag är hala och kan orsaka kontrollförlust.
• Såga endast trä. Använd inte motorsågen för sådant den inte är avsedd för. Till exempel: använd inte motorsågen för att såga plast, murverk eller byggmaterial som inte är av trä.

Användning av motorsågen för drift annan än vad den är avsedd för kan resultera i en farlig situation.

Orsaker och operatörshindrande av bakslag:

Bakslag kan uppstå när nosen eller tippen på svärdet nuddar ett föremål (fig B3), eller när träet kommer nära och klämmer sågkedjan vid sågningen.

Tippkontakt i en del fall kan orsaka en plötslig motsatt reaktion, som slår tillbaka listen upp och bakåt mot operatören.

Klämning av sågkedjan längs med ovansidan av svärdet kan trycka svärdet snabbt tillbaka mot operatören.

Dessa reaktioner kan få dig att tappa kontrollen över motorsågen som kan resultera i allvarlig personskada. Lita inte endast på säkerhetsenheterna som är inbyggda i din såg. Som motorsågsanvändare bör du vidta flera steg för att hålla dina sågningsjobb olycks- och skadefria.

Bakslag är ett resultat av felanvändning av verktyg och/eller felaktiga operatörsprocedurer och kan undvikas genom att vidta korrekta försiktighetsåtgärder enligt nedan:

Bibehåll ett fast grepp, med tummar och fingrar runt motorsågens handtag, med båda händerna på sågen och positionera din kropp och arm för att låta dig motstå bakslagskraft. Bakslagskraft kan kontrolleras av operatören, om korrekta försiktighetsåtgärder vidtas. Släpp inte motorsågen. - Sträck dig inte för långt och såga inte ovanför axelhöjd. Detta hjälper till att förebygga oavsiktlig tippkontakt och ger bättre kontroll av motorsågen i oväntade situationer. - Använd endast reservlister och kedjor specificerade av tillverkaren. Felaktiga reservlister och kedjor kan få kedjan att gå av och/eller ge bakslag. Följ tillverkarens slipnings- och underhållsinstruktioner för motorsågen. Minskning av djupmatarhöjden kan leda till ökat bakslag.

Ytterligare säkerhetsrekommendationer

1. Användning av bruksanvisningen. Alla personer som använder denna maskin måste läsa bruksanvisningen till fullo. Bruksanvisningen måste inkluderas med maskinen om den säljs eller lånas ut till en annan person.
2. Försiktighetsåtgärder innan användning av maskinen. Låt aldrig denna maskin användas av någon annan person som inte är till fullo förtrogen med bruksanvisningens instruktioner. Oerfarna personer måste följa en träningsperiod där de endast övar på en sågbock.
3. Kontroller. Kolla maskinen noga innan varje användning, speciellt om den har utsatts för stark stöt, eller om den visar tecken på funktionsstörning. Utför all drift som beskrivs i kapitlet "Underhåll & förvaring - Innan användning".
4. Reparationer och underhåll. Alla maskindelar som kan bytas ut personligen, är tydligt förklarade i instruktionskapitlet "Montering / demontering."

När så nödvändigt, får alla andra maskindelar endast bytas ut av ett auktoriserat servicecenter.

1. Kläder. (fig B1) Vid användande av denna maskin måste användaren bara följande godkända individuella skyddskläder: tätt åtsittande skyddskläder, skyddstövlar med halkfria sulor, krossäkra tåskydd och skärsäkert skydd, skärsäkra vibrationsäkra handskar, skyddsglasögon eller skyddsvisir, hörselskydd och hjälm (om det finns någon fara för fallande föremål). Går att få tag på från en arbetsklädesaffär.
2. Hälsoföresiktsåtgärder - vibrationer och bullernivåer. Var uppmärksam på bullerrestriktionerna inom det närmaste området. Förlängt användande av maskinen utsätter användaren för vibrationer som kan skapa "vita fingrar fenomen" (Raynauds fenomen), karpaltunnelsyndrom och liknande störningar.
3. Hälsoföresiktsåtgärder - kemiska medel. Använd olja som är godkänd av tillverkaren.
4. Hälsoföresiktsåtgärder - värme. Vid användning uppnår skruvnyckel och kedja mycket höga temperaturer, iaktta försiktighet med att inte vidröra dessa delar då de är heta.

Transport- och förvaringsförsiktighetsåtgärder. (fig B2) Varje gång arbetsområdet ändras till en annan plats, koppla ur maskinen från elnätet och aktivera kedjebromsspaken. Montera alltid svärdskyddet innan transportering eller förvaring. Bär alltid maskinen i handen med listen bakåt, eller vid transportering av maskinen i ett fordon, fäst den alltid säkert för att undvika skada.

Baklagsreaktion. (fig B3) Baklagsreaktionen består av en våldsam uppåtriktad action av listen mot användaren. Detta uppstår allmänhet om den övre delen på listnosen (kallas "bakslagsfarozonen") (se röda markeringar på svärdet) kommer i kontakt med något föremål, eller om kedjan blockeras i träet. Bakslag kan få användaren att förlora kontrollen över maskinen och kan orsaka farliga och även dödliga olyckor. Kedjebromsspaken och andra säkerhetsenheter räcker inte för att skydda användaren mot skada: användaren måste vara uppmärksam på förhållandena som kan orsaka reaktionen, och förhindra dem genom att vara mycket uppmärksam i enlighet med erfarenhet, tillsammans med förståndig och korrekt maskinhantering (till exempel: såga aldrig flera grenar samtidigt eftersom detta kan orsaka oavsiktlig påverkan av "bakslagsfarozonen"

Arbetsområdessäkerhet

1. Låt aldrig barn eller personer ovana med dessa instruktioner använda produkten. Lokala lagar kan gälla som begränsning av operatörens ålder.
2. Använd endast produkten på det vis och för de funktioner som beskrivs i dessa instruktioner.
3. Kolla hela arbetsområdet noga för att kolla efter eventuella farokällor (t.ex.: vägar, stigar, elkablar, farliga träd, etc)
4. Håll alla åskådare och djur borta från arbetsområdet (när så nödvändigt, stängsla av området och använd varningsskyltar) på ett minimiavstånd på 2,5 x stammens höjd; i alla fall inte mindre än tio meter.
5. Operatören eller användaren ansvarar för olyckor eller faror som uppstår för andra personer eller deras egendom.

Elsäkerhet

1. Det rekommenderas att du använder en jordfelsbrytare med en utlösningsström på högst 30 mA. Även med en jordfelsbrytare installerad kan inte 100 % säkerhet garanteras och säker arbetspraxis måste alltid följas. Kontrollera din jordfelsbrytare varje gång du använder den.
2. Innan användning, kontrollera att sladden inte visar tecken på skada eller åldrande. Om sladden är defekt, ta produkten till ett auktoriserat servicecenter och låt sladden bytas ut.
3. Använd inte denna produkt om elsladdarna är skadade eller slitna.
4. Koppla omedelbart ur från elnätet om sladden skärs eller om isoleringen skadas. Rör inte elsladden förrän eltillförseln har kopplats ur. Reparera inte en skuren eller skadad sladd. Ta produkten till ett auktoriserat servicecenter och låt sladden bytas ut.
5. Se alltid till att sladden/förlängningssladden är bakom användaren, se till att den inte skapar en farokälla för användaren eller för andra personer, och kontrollera att den inte kan skadas (av värme, vassa föremål, vassa kanter, olja, etc.).
6. Placera sladden så att den inte kan fastna i grenar och liknande under sågning.
7. Stäng alltid av vid elnätet innan urkoppling av någon, sladdanslutare eller sladdförlängare.
8. Stäng av, avlägsna kontakten från elnätet och undersök elsladden efter skada eller åldrande innan sladden lindas ihop för förvaring. Reparera inte en skadad sladd. Ta produkten till ett auktoriserat servicecenter och låt sladden bytas ut.
9. Avlägsna kontakten från elnätet innan du lämnar produkten utan uppsyn för en viss period. 10. Linda alltid sladden försiktigt, undvik härvor.
10. Använd endast med växelströmsnätsspänning som visas på produktens märkplåt. 12. Motorsågen är dubbelisolerad enligt EN60745-1 & EN60745-2-13. En jordledare får under inga omständigheter kopplas till någon del av maskinen.

Sladdar

1. Elnätssladden och förlängningar finns hos ditt lokala godkända servicecenter.
2. Använd endast godkända förlängningssladdar.
3. Förlängningssladdar och kablar bör endast användas om de är avsedda för utomhusbruk.
4. Om du vill använda en förlängningssladd vid drift av produkten ska följande kabeldimensioner användas:
5. 1,0 mm² : maxlängd 40 m
6. 1,5 mm² : maxlängd 60 m
7. 2,5 mm² : maxlängd 100 m

C. BESKRIVNING AV SÄKERHETSUTRUSTNING

GASSPÄRR

Din maskin är utrustad med en anordning (fig. 1A) som, om den slås ifrån, förhindrar att gasreglaget kan tryckas ned, för att förhindra ofrivilliga starter.

KEDJEBROMS NÄR GASREGLAGET SLÄPPS UPP

Din maskin är utrustad med en anordning som blockerar kedjan omedelbart så fort gasreglaget släpps upp. Om denna anordning inte skulle fungera ska maskinen INTE användas och lämnas in till en auktoriserad serviceverkstad.

FRÄMRE HANDSKYDD/KASTSKYDD

Det främre handskyddet (fig. 1B) är konstruerat för att förhindra att din vänstra hand kommer i kontakt med kedjan (under förutsättning att maskinen hålls på ett korrekt sätt). Det främre handskyddet fungerar även som en kedjebroms som blockerar kedjan på några tusendels sekund vid slag. Kedjebromsen kopplas från när det främre handskyddet dras bakåt och blockeras (fig. 2). Kedjebromsen aktiveras när det främre skyddet trycks framåt och kedjan stoppas (fig. 3). Kedjebromsen kan aktiveras med hjälp av vänster handled genom att trycka framåt, eller när handleden kommer i kontakt med det främre handskyddet som resultat av bakslag.

När maskinen används med stången i horisontell position, till exempel vid trädfällning, erbjuder kedjebromsen mindre skydd. (fig. 4).

OBS! När kedjebromsen är tillkopplad slår en säkerhetsbrytare från all ström till tornen.

Frånkoppling av kedjebromsen medan kontakten hålls kommer att starta produkten.

KEDJEFÅNGARE

Denna maskin är utrustad med en kedjeuppfångare (fig. 5) som befinner sig under skruvnyckeln. Denna mekanism är utformad att stoppa den bakåtgående kedjerörelsen vid kedjebrott eller urspårning. Dessa situationer kan undvikas genom att se till att kedjespänningen är korrekt (se kapitel "D. Montering/demontering").

HÖGERHANDSSKYDD

Denna anordning (fig. 6) skyddar handen om kedjan går av eller spårar ur.

D. MONTERING/NEDMONTERING

MONTERING AV SVÄRD OCH KEDJA

Var noga med monteringen för att säkerställa att den utförs korrekt.

Avlägsna kontakten från elnätet innan du arbetar med produkten.

1. Kolla att kedjebromsen inte är aktiverad. Om så, deaktivera den.

2a & 2b. Fäll ut svärdets inre fästskruv och rotera i en moturs riktning för att avlägsna drivkedjehjulskåpan.

Använd handskar.

3. Placera kedjan över svärdet, starta vid noshjulet, passa in den i svärdsspåret. Se till att sågtändernas vassa sida är framåtriktade på den övre delen av svärdet (se markeringar på svärdet). 4. Montera svärdet på svärdfästskruven och se till att det är så långt bak som möjligt mot drivkedjehjulet. Placera kedjan över drivkedjehjulet och dra svärdet framåt för att förspänna kedjan. 5. Sätt tillbaka drivkedjekåpan och vrid svärdfästknoppen i medurs riktning tills den är löst fastsatt. 6 & 7. För att spänna kedjan, skruva till den yttre kedjespänningsknoppen i medurs riktning. Spänn kedjan tills spänningen är korrekt. För att kolla spänningen, dra kedjan bort från svärdet och se till att gapet mäter ungefär 2-3 mm. För att reducera spänningen, vrid i moturs riktning (när du utför detta, håll svärdnosen upphöjd). 8a & 8b. När spänningen är korrekt, vrid den inre svärdfästknoppen i en medurs riktning tills den sitter säkert och fäll tillbaka på plats för att säkerställa.

Att spänna kedjan för lite kommer att överbelasta motorn och orsaka skada. Otillräcklig spänning kan få kedjan att hoppa av, men däremot om kedjan spänns korrekt ger den bästa sågningen och har längre livslängd. Kolla spänningen regelbundet eftersom kedjan har en tendens att sträcka sig efter ett tag (speciellt när kedjan är ny; efter första monteringen måste kedjan kollas efter några minuters maskindrift); i vilket fall som helst, spänn inte kedjan omedelbart efter användning, utan vänta tills den har svalnat.

Varning! Kedjan och svärdet kan bli mycket heta.

E. START OCH STOPP

Sätta igång: greppa båda handtagen ordentligt, släpp kedjebromshandtaget medan du ser till att händerna fortfarande är på det främre handtaget, tryck in och håll kontaktblocket intryckt, tryck sedan in kontakten (nu kan kontaktblocket släppas).

Stoppning: Maskinen stoppar när kontakten släpps, eller genom aktivering av kedjebromsen.

F. SMÖRJNING AV SVÄRD OCH KEDJA

OBS! Otillräcklig smörjning kan få kedjan att gå av och kan orsaka allvarlig skada.

Se underhållsanvisningar för att försäkra dig om att tillräckligt med kedjeolja matas ut.

Val av kedjeolja

Använd olja som är godkänd av tillverkaren.

Skruva loss locket för oljebehållaren och fyll på behållaren. Var försiktig så att du inte spiller ut olja (om detta sker ska maskinen rengöras noggrant) och skruva sedan åter fast locket ordentligt.

VARNING! Om arbetsmiljön är särskilt smutsig eller dammig ska beskrivna momenten utföras oftare än vad som anges i anvisningarna.

Före varje användning

Kontrollera att kedjeoljepumpen fungerar korrekt: Rikta svärdet mot en ljus yta på ett avstånd av 20 centimeter. Efter att maskinen har gått i en minut ska ytan uppvisa tydliga oljespår (fig.1).

Kontrollera att det inte krävs överdriven kraft för att koppla till och från kedjebromsen. Kontrollera dessutom att kedjebromsen inte kopplas till förrän kedjan är blockerad. Kontrollera sedan kedjebromsens funktion på följande sätt: Lossa på kedjebromsen. Ta tag i maskinen på ett korrekt sätt och starta maskinen. Koppla till kedjebromsen genom att trycka det främre handskyddet framåt med vänster hand utan att ta bort handen från handtaget (fig. 2). Om kedjebromsen fungerar korrekt ska kedjan blockeras omedelbart.

Kontrollera att kedjan är vassad på ett korrekt sätt (se nedan), är i ett gott skick samt att spänningen är korrekt. Om kedjan är oregelbundet sliten eller om skärtänderna endast är 3 mm höga ska kedjan bytas ut (fig. 3).

Rengör lufthalen regelbundet för att förhindra överhettning. (Fig. 4)

Kontrollera att gasreglaget och gasspärren fungerar korrekt (detta ska göras med frånkopplad kedjebroms): Tryck på gasreglaget och gasspärren och kontrollera att de går tillbaka till viloläge så fort de släpps upp. Kontrollera att det inte går att trycka ned gasreglaget utan att gasspärren kopplas till.

Kontrollera att kedjefångaren och skyddet för höger hand är i gott skick utan att något synligt fel (såsom skadat material) förekommer.

Var 2:a–3:e drifttimme

Kontrollera svärdets skick. Rengör smörjholen (fig. 5) och spårrännorna (fig. 6) noggrant. Om spåret är slitet eller uppvisar tecken på djup urholkning ska det bytas ut. Rengör drivkedjehjulet regelbundet och kolla att det inte är utslitet (fig. 7). Smörj noshjulet med lagerfett genom hålet som visas i figuren (fig. 8).

Vässning av kedja

Kontakta ett godkänt servicecenter angående eventuella problem med slipning av kedjan.

Kedjan måste slipas korrekt. En felslipad kedja kan orsaka bakslag och en hög skaderisk.

Om kedjan inte sågar på ett korrekt sätt eller om det krävs ett hårt svärdtryck mot träet och om sågspånet är mycket fint är detta tecken på att kedjan inte är vass på ett korrekt sätt. Om inget spån bildas vid sågningen innebär det att sågkanten har slitits ut fullständigt och kedjan pulveriserar träet vid sågning. En väl vassad kedja skär igenom träet utan att du behöver lägga på kraft och tryck och skapar stora och långa spån.

Kedjans skärande del består av skärlänken (fig. 9) med en skärtand (fig. 10) och en skärdjupsbegränsare (fig. 11). Skillnaden mellan dessa bestämmer skärdjupet. En filstyrning och en 4 mm rundfil krävs för gott vässningsresultat. Följ anvisningarna nedan: När kedjan har monterats och spänningen är korrekt justerad och kedjebromsen är tillkopplad ska du placera filstyrningen i rät vinkel mot svärdet, se figuren (fig. 12). Fila sedan skäreggen med den vinkel som visas (fig. 13A & 13B). Arbeta alltid från insidan och utåt och släpp på trycket vid returnörelsen (det är mycket viktigt att följa anvisningarna i detalj: överdriven eller otillräcklig slipvinkel eller en felaktig fildiameter ökar risken för slag). För att erhålla en högre precision på sidovinklarna rekommenderas det att placera filen så att den överstiger den övre skärdelen med ca 0,5 mm. Fila först alla tänder på ena sidan, vänd sedan på maskinen och upprepa momentet. Efter vässningen ska du kontrollera att alla tänder är lika långa och att höjden på skärdjupsbegränsaren är 0,6 mm lägre än den övre skärdelen: Kontrollera höjden med ett lämpligt stickmått och fila (med en platfil) alla utstående delar. Runda av den främre delen på skärdjupsbegränsaren (fig. 14). Var försiktig så att du inte filar på slagskyddstanden (fig. 15).

Var 30:e användningstimma.

Ta maskinen till ett auktoriserat servicecenter

Förvaring/transport

Låt produkten svalna av och placera kåpan över svärdet och kedjan.

Förvara produkten på en sval, torr plats utom räckhåll för barn. Förvara inte utomhus.

Se till att olja inte läcker ut från produkten.

Vid användning ska du undvika: (fig. 1)

• Att såga under förhållanden när stammen kan spricka under sågningen (trä under tryck, torra döda träd o.s.v.): Plötsliga sprickor kan vara mycket farligt.
• Att svärdet eller kedjan blockeras i ett sågsnitt: Om detta inträffar ska maskinen kopplas från elnätet och försök att lyfta upp stammen med hjälp av ett lämpligt verktyg, som t.ex. en hävarm. Försök inte att frigöra maskinen genom att skaka eller dra den eftersom det kan förorsaka skador.
• Situationer som kan leda till slag.
• Använda produkten ovanför axelhöjd.
• Såga trä med främmande föremål såsom t.ex. spikar.

Använd aldrig maskinen på jord eller sten, detta leder till omedelbart slitage av kedjan.

Vid användning av maskinen: (fig. 1)

• Vid sågning avslutande mark ska du alltid arbeta ovanför stammen så att du inte kan träffas av den om den skulle rulla ned.
• Vid fällning av träd ska arbetet alltid avslutas: Ett delvist kapat träd kan brytas och falla ned.
• I slutet av varje sågmoment känner användaren att styrkan som krävs för att kontrollera sågen minskar drastiskt. Var mycket uppmärksam på att inte förlora kontrollen när detta sker.

Nedan beskrivs två olika typer av sågmoment:

Sågrörelser genom att dra kedjan (uppifrån och nedåt) (fig. 2) kan leda till att maskinen gör farliga oberäkneliga rörelser mot stocken. Detta kan leda till att du förlorar kontrollen över maskinen. Använd barkstödet under kapningsmoment om det är möjligt.

Sågrörelser genom att trycka kedjan (nedifrån och uppåt) (fig. 3) kan leda till att maskinen gör farliga oberäkneliga rörelser mot användaren. Detta kan leda till att användaren träffas av maskinen eller att stammen kommer i kontakt med området för risk för slag, vilket förorsakar en våldsam slagrörelse. Var mycket försiktig vid sågning på detta sätt.

Det säkraste sättet att använda maskinen är att läsa fast träet på en sågbock och såga uppifrån och ned den del av träet som sticker ut från sågbocken. (fig. 4)

Användning av barkstöd.

Använd barkstödet för att garantera ett säkert kapningsmoment, när det är möjligt: Tryck in barkstödet i barken eller i stammens yta för att få bättre kontroll över maskinen.

Nedan beskrivs olika sågmetoder att tillämpa beroende på specifik situation. Bedöm från gång till gång vilken metod som är mest lämplig och säker för aktuell kapning.

Stam på marken. (Risk för att kedjan nuddar vid marken när svärdet har passerat genom stammen). (fig. 5)

Såga uppifrån och ned genom hela stammen. I slutet av kapningen ska du såga mycket försiktigt så att kedjan inte kommer i kontakt med marken. Du kan såga 2/3 av stammen och sedan rulla över den och såga av den resterande tredjedelen uppifrån och ned för att minska risken för att kedjan nuddar vid marken.

Stam som är stödd endast i ena änden. (Risk för att stammen bryts av under kapningen). (fig. 6)

Börja snittet från undersidan och såga 1/3 av diametern. Avsluta sedan snittet från ovansidan så att du möter snittet från undersidan.

Stam som är stödd i båda ändarna. (Risk för att kedjan kläms fast). (fig. 7)

Börja snittet från ovansidan och såga 1/3 av diametern. Avsluta sedan snittet från undersidan så att du möter snittet från ovansidan.

Gren sågning på en sluttning. Stå alltid på stammens uppåtsida. När du sågar igenom, för att kvarhålla fullständig kontroll, släpp sågningstrycket mot slutändan av sågningen utan att slappna av greppet om motorsågens handtag. Låt inte kedjan komma i kontakt med marken.

Fällning av träd.

VARNING! Försök aldrig att fälla ett träd om du inte har nödvändig erfarenhet och fäll aldrig i något läge träd som har grövre diameter än svärdets längd! Denna sågningstyp är förbehållen yrkesverksamma personer som har lämplig utrustning.

Vid fällning av träd är det viktigt att fälla trädet i mest lämplig riktning för den efterföljande kvistningen och kapningen (undvik att träd faller så att de fastnar i andra träd: Fällning av träd som sitter fast i andra träd är ett mycket farligt moment).

Först av allt ska du bestämma bästa fallriktning genom att göra följande bedömningar: Ta hänsyn till föremål eller annan växtlighet runt trädet, trädets vinkling och kurvning, vindriktning och största kvistansamling samt döda eller brutna grenar som kan gå av under fällningen vilket kan skapa ytterligare faror.

VARNING! Vid fällning under besvärliga förhållanden ska du alltid ta bort hörselskydden direkt efter kapningsmomenten så att du kan höra onormala ljud och eventuella varningssignaler.

Förberedande kapningsmoment och fastställande av flyktväg.

Kapa alla kvistar som stör dig i ditt arbete (fig. 8). Börja uppifrån och ned och se till att stammen alltid är mellan användaren och maskinen. Ta sedan bort de svårare kvistarna, bit för bit. Ta bort all växtlighet som stör dig i ditt arbete och kontrollera att det inte förekommer hinder (stenar, rötter, diken o.s.v.) när du planerar din flyktväg (som du följer när trädet faller). Se figuren (fig. 9) för de riktningar som ska respekteras (A. Avsedd fallriktning. B. Flyktväg. C. Farligt område).

SÅGNING VID FÄLLNING (fig. 10)

Läs följande sågningsanvisningar för att du ska få fullständig kontroll över fällningen:

Först ska du såga snittet som kontrollerar trädets fallriktning: Såga först den ÖVRE DELEN av snittet för fallriktning på den sida åt vilken trädet ska falla. Stanna kvar på höger sida om trädet och såga den NEDRE DELEN med metoden att dra kedjan. Sågsnittet ska möta det övre sågsnittets slut. Djupet för snittet för fallriktningen ska vara 1/5 av stammens diameter med en vinkel på minst 45° mellan det övre och det nedre snittet. Mötespunkten mellan de två snittsidorna kallas för kaplinje för fallriktning. Denna linje ska vara fullständigt horisontell och i rät vinkel (90°) i förhållande till fallriktningen.

Fällsnittet som gör att trädet faller ska göras 3 till 5 cm ovanför den nedre delen av kaplinjen för fallriktning och avslutas på ett avstånd från snittet på 1/10 av stammens diameter. Stanna kvar på vänster sida om trädet. Såga med metoden att dra kedjan och använd barkstödet. Kontrollera att trädet inte rör sig i annan riktning än den som är avsedd för fallet. Stick in ett brytdon eller en kil i snittet så fort det är möjligt. Den del av stammen som inte har kapats kallas för gångjärn eftersom den ska styra trädet när det faller. Om snitten inte är tillräckliga, inte raka eller inte har sågats igenom tillräckligt kan trädet inte kontrolleras (mycket farligt!). Av den anledningen måste de olika snitten göras med stor precision.

När snitten har slutförts börjar trädet falla. Om det är nödvändigt kan du hjälpa trädet med kilar eller brytdon.

Kvistning

När trädet har fallit ska stammen kvistas: Det innebär att kvistarna tas bort från stammen. Undervärdera inte detta moment eftersom de flesta fall av slagolyckor sker vid just kvistning. Av denna anledning ska du vara uppmärksam på svärdnosens position under sågning och alltid arbeta på stammens vänstra sida.

MILJÖINFORMATION

Detta avsnitt innehåller viktig information om ekologisk kompatibilitet vad gäller maskinens konstruktion, lämplig användning och kassering av kedjeolja.

ANVÄNDNING AV MASKINEN

Undvik att spilla ut olja och förorena marken och miljön vid påfyllning av oljebehållaren.

KASSERING

Kassera inte maskinen i miljön när den inte längre fungerar. Lämna istället in maskinen till en auktoriserad sopstation för att kassera den i enlighet med gällande lagar.

Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den ska istället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

Kedjan och kedjeskyddet är konsumtionsvaror och täcks inte av garantin.

FELSÖKNINGSTABELL

	Motorn startup inte.	Motorn:går)dåligtEllertapper effekt	Maskinenstartup men sagsar inte korrekt.	Motorn:går ojämnt ellermed lågtvarvtil.	Bromsan-ordningarna stopparinte kedjan korrekt.
Kontrolera att det finns ström i elnätet.	●
Kontrolera att stickkontakten är ordentlich isatt.	●
Kontrolera att elkabeln/förlängnings-kabeln inte är skadad.	●
Kontrolera att kedjebromsen inte är inkopplad.	●
Kolla att kedjan är ordentlich hopmonterad och har korekt spänning		●	●
Kontrolera kedjesmörningen, se kapitel F och G.		●	●
Försäkra dig om att kedjan är vass.			●
Kontakte din auktori-serade service-verkstad.	●	●		●	●

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Undertecknade Husqvarna AB, S-561 82, Huskvarna, Sweden, härmed intygar att, vid frakt från fabriken, enheten indikerad nedan är i förenlighet med de harmoniserade EU-riktlinjerna, EU:s säkerhetsstandard och produktspecifikation. Denna försäkran gäller inte längre om enheten modifieras utan vårt godkännande.

Beskrivning av enhet.

Chainsaw - Motorsåg

Typ.

CST3018, CST3518-CS=Kedjesåg

CE-märkning.

2009

EU-direktiv:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Harmoniserad EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

1) Arbetsområdesrelaterade emissionskarakteristiska nivå Lp enligt EN60745-2-13 ges i tabellen.

Vibrationsvärde a_h enligt EN60745-2-13 ges i tabellen.

Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det deklarerade totala vibrationsvärdet kan även användas i en preliminär utvärdering av exponering.

Varning!

Vibrationsutsändningen under faktisk användning av elverktyget kan skilja sig från det deklarerade totala värdet beroende på hur verktyget används.

Operatören bör identifiera säkerhetsåtgärder för att skydda sig själv som baseras på en utvärdering av exponering under faktiska användningsförhållanden (med beaktande av alla delar av driftcykeln, såsom tiden då verktyget är avstängt och när det går på tomgång, förutom då det aktivt används).

2) Bullernivå Lw-värden enligt 2000/14/EC ges i tabellen.

Konformitetsvärderingsprocedur, bilaga V

Försäkran om överensstämmelse enligt EN 61000-3-11

Beroende på det lokala elnätet kan användning av denna produkt resultera i korta spänningsfall vid aktiveringstillfället. Detta kan påverka annan elutrustning, t.ex. tillfälligt dimma en lampa. Om elnätets matningsimpedans Z_max är mindre än värdet som visas i tabellen (gällande din modell) så kommer dessa effekter inte att uppstå. Nätverkets impedansvärde kan avgöras genom att kontakta ditt elverk.

A. ALLMÄN BESKRIVNING

Sågkedjans rotationsriktning

Använd alltid båda händerna!

Risk för bakslag

Risk för elektrisk stöt

Allmänna säkerhetsvarningar för elverktyg

1) Arbetsområdesrelaterade emissionskarakteristiska nivå Lp enligt EN60745-2-13 angiven i tabellen.

Vibrationsvärde a_h enligt EN60745-2-13 angivet i tabellen.

Konformitetsvärderingsprocedur, bilaga V

EN 61000-3-11 Överensstämmelseförsäkran

När det är möjligt, använd kroken för ett säkrare klipp: fäst den i barken eller på ytan av stammen, så att du lättare kan behålla kontrollen över maskinen.

Försäljningskontor Sverige

Box 9003

200 39 Malmö

[e-mail]

Switzerland / Schweiz
