Typ produktu	Elektryczna pilarka łańcuchowa
Marka	Gardena
Model	CST 3018 / CST 3518
Masa (bez paliwa)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Moc znamionowa	1,8 kW
Napięcie znamionowe / Częstotliwość	230 V ~ 50 Hz
Pojemność zbiornika oleju	180 cm³
Maksymalna długość prowadnicy	300 mm (CST3018) / 350 mm (CST3518)
Podziałka łańcucha	3/8 cala
Grubość ogniwa	1,3 mm
Prędkość cięcia na biegu jałowym	10 m/s
Gwarantowany poziom mocy akustycznej	108 dB(A)
Poziom ciśnienia akustycznego (LpA)	95 dB(A) (niepewność K=2,5 dB)
Wibracje ręka/ramię (a_h)	3,4 m/s² (niepewność K=1,5 m/s²)
Klasa ochronności	II (podwójna izolacja)
Hamulec łańcucha	Tak, uruchamiany bezwładnościowo i przez przednią osłonę ręki
Smarowanie łańcucha	Automatyczne, za pomocą pompy olejowej
Napinacz łańcucha	Beznarzędziowy, zewnętrzne pokrętło napinania
Ogranicznik zębaty / kolec	Tak
Codzienna konserwacja	Regularne czyszczenie szczelin wentylacyjnych, smarowanie prowadnicy, ostrzenie łańcucha pilnikiem okrągłym Ø4 mm co 2-3 godziny
Okresowy przegląd	Co 30 godzin pracy w autoryzowanym serwisie
Części zamienne	Łańcuch, prowadnica, koło napędowe - dostępne w autoryzowanym serwisie (łańcuch i prowadnica nie są objęte gwarancją)
Przechowywanie / Transport	Schłodzić, założyć osłonę ochronną, przechowywać w suchym i chłodnym miejscu niedostępnym dla dzieci

Często zadawane pytania - CST 3018 - CST 3518 GARDENA

Jakiego oleju użyć do smarowania łańcucha?

Używaj specjalnego oleju do łańcucha zatwierdzonego przez producenta, najlepiej biodegradowalnego. Napełnij zbiornik oleju (pojemność 180 cm³) i regularnie sprawdzaj poziom.

Jak uruchomić pilarkę łańcuchową?

Trzymaj mocno obie rękojeści, wyłącz hamulec łańcucha odciągając przednią osłonę ręki w kierunku rękojeści, a następnie naciśnij przycisk bezpieczeństwa i włącznik. Zwolnij przycisk bezpieczeństwa po uruchomieniu. Aby zatrzymać, zwolnij włącznik lub uruchom hamulec łańcucha.

Jak wyregulować naciąg łańcucha?

Obróć zewnętrzne pokrętło napinacza zgodnie z ruchem wskazówek zegara, aby zwiększyć naciąg. Sprawdź odległość: łańcuch powinien odchodzić od prowadnicy na 2-3 mm. Po użyciu odczekaj, aż ostygnie, zanim ponownie naciągniesz.

Co zrobić, jeśli łańcuch nie tnie prawidłowo?

Najpierw sprawdź naciąg i smarowanie łańcucha. Jeśli cięcie daje drobne trociny, łańcuch jest tępy. Naostrz go pilnikiem okrągłym 4 mm, zachowując wskazany kąt (ok. 30°). Jeśli problem nie ustąpi, wymień łańcuch.

Jak uruchomić hamulec łańcucha?

Hamulec łańcucha uruchamia się automatycznie w przypadku odbicia, gdy przednia osłona ręki zostanie popchnięta do przodu. Można go również uruchomić ręcznie, popychając osłonę lewą ręką. Łańcuch zatrzymuje się natychmiast.

Jaka jest maksymalna dozwolona długość prowadnicy?

Dla modelu CST 3018 maksymalna prowadnica to 300 mm. Dla CST 3518 to 350 mm. Używaj tylko prowadnic i łańcuchów określonych przez producenta.

Jak czyścić i konserwować pilarkę łańcuchową?

Przed każdym użyciem wyczyść szczeliny wentylacyjne, aby uniknąć przegrzania. Co 2-3 godziny czyść otwory smarowania i rowek prowadnicy. Nasmaruj przednie koło łańcuchowe smarem do łożysk. Naostrz łańcuch w razie potrzeby.

Jaki sprzęt ochronny jest zalecany?

Zawsze noś kask z przyłbicą lub okulary ochronne, ochronniki słuchu, rękawice antyprzecięciowe, buty ochronne antypoślizgowe i spodnie antyprzecięciowe. Dostępne u dostawców odzieży roboczej.

Co zrobić, jeśli łańcuch zablokuje się w cięciu?

Natychmiast odłącz urządzenie od zasilania. Użyj dźwigni, aby unieść pień lub kawałek drewna. Nie używaj siły, aby uwolnić pilarkę, ponieważ może to ją uszkodzić lub spowodować wypadek.

Jak przechowywać pilarkę po użyciu?

Pozwól jej ostygnąć, załóż osłonę ochronną na prowadnicę i łańcuch. Wyczyść ją, w razie potrzeby spuść olej i przechowuj w suchym i chłodnym miejscu, niedostępnym dla dzieci. Upewnij się, że nie ma wycieku oleju.

INSTRUKCJA OBSŁUGI CST 3018 - CST 3518 GARDENA

PL Instrukcja obsługi

Piła łańcuchowa elektryczna

HU Vevotajekoztató

PL Oryginalne instrukcje. Zapoznać się z treścią niniejszej instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia.

FONTOS INFORMÁCIO

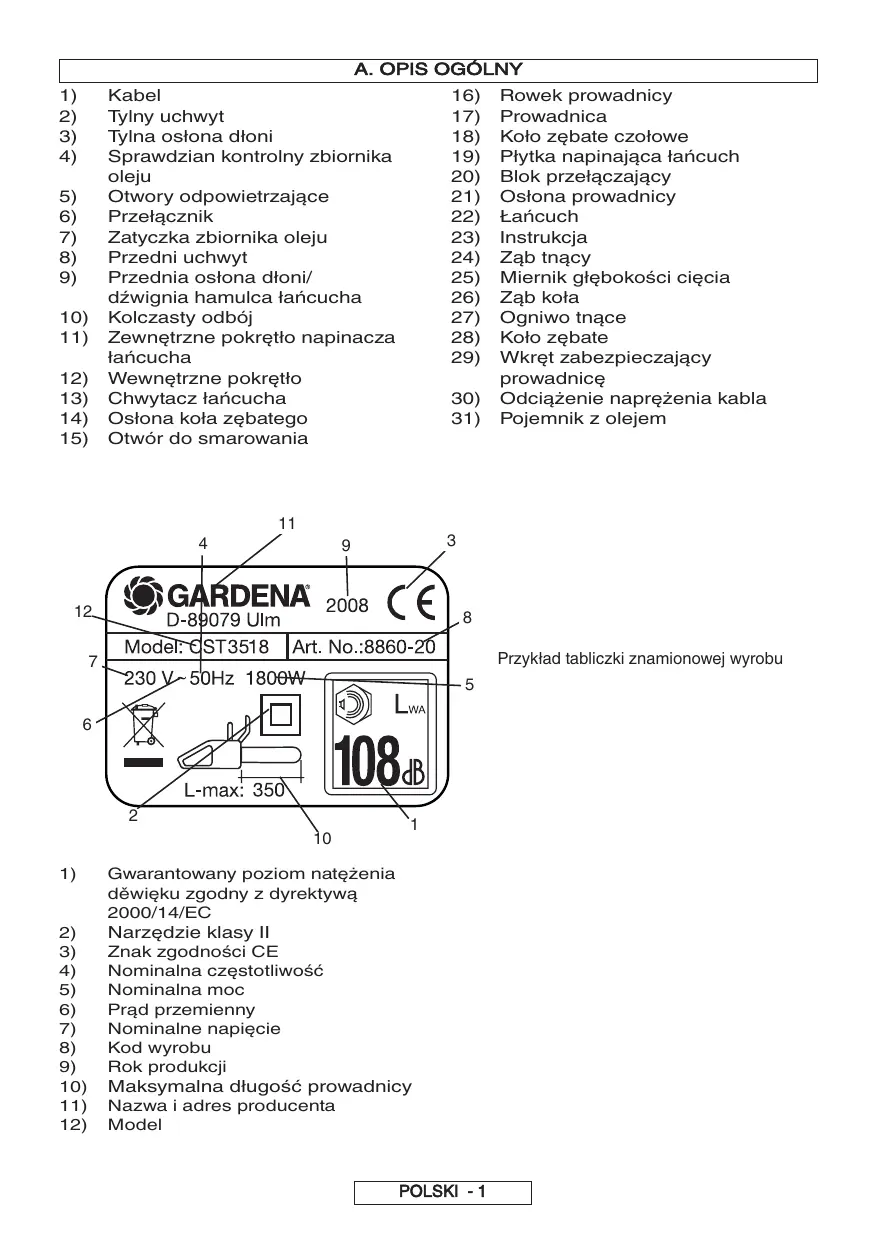

1)	Kabel	16)	Rowek prowadnicy
2)	Tylny uchwyt	17)	Prowadnica
3)	Tylna osłona dloni	18)	Koło zȩbate czȩtowe
4)	Sprawdzian kontrolny zbiornika oleju	19)	Płytka napinajca tańcuch
		20)	Blok przyȩczajcy
5)	Otwory odpowietrzȩcie	21)	Osłona prowadnicy
6)	Przejćznik	22)	ŁaNcuch
7)	Zatyczka zbiornika oleju	23)	Instrukcja
8)	Przedni uchwyt	24)	Ząb tnący
9)	Przednia osłona dloni/dźwignia hamulca tańcucha	25)	Miernik glębokość ciȩcia
		26)	Ząb koṭa
10)	Kolczasty odbój	27)	Ogniwto tnȩce
11)	Zewnegrzne pokrétrto napinacza tańcucha	28)	Koło zȩbate
		29)	Wkrétr zabezmieczȩcy prowadnicé
12)	Wewnegrzne pokrétrto
13)	Chwytcz zȩcucha	30)	Odcziȩzenia naprzejenia kabla
14)	Osłona koṭa zȩbatego	31)	Pojemnik z olejem
15)	Otwör do smarowania

Przykład tabliczki znamionowej wyrobu

1) Gwarantowany poziom natężenia dźwięku zgodny z dyrektywą 2000/14/EC 2) Narzędzie klasy II 3) Znak zgodności CE 4) Nominalna częstotliwość 5) Nominalna moc 6) Prąd przemienny 7) Nominalne napięcie 8) Kod wyrobu 9) Rok produkcji 10) Maksymalna długość prowadnicy 11) Nazwa i adres producenta 12) Model

Znaczenie symboli

Uwaga

Dokładnie i z uwagą przeczytać instrukcję

Wysokie buty ochronne

Kask, nauszniki oraz okulary ochronne lub chroniące twarz osoby

Chroniące przed przecięciem rękawice

Długie, chroniące przed przecięciem spodnie

Hamulec włączony, włączony

Jeżeli przewód jest uszkodzony lub przycięty, należy natychmiast wyjąć wtyczkę z gniazdka sieciowego.

Osoby postronne nie powinny zbliżać się do urządzenia.

Kierunek ruchu zęba tnącego.

Trzymać zawsze dwoma rękami.

Niebezpieczeństwo wystąpienia odbicia.

Nie wystawiać na działanie deszczu lub wilgoci.

Olej łańcuchowy.

Nie wolno...

Wyłączyć urządzenie.

Przed regulacją i czyszczeniem należy odłączyć wtyczkę od gniazdka zasilania.

Ryzyko porażenia prądem elektrycznym.

Ogólne ostrzeżenia dotyczące użytkowania elektronarzędzi.

OSTRZEŻENIE: Należy przeczytać wszystkie instrukcje i ostrzeżenia dotyczące bezpieczeństwa.

Nieprzestrzeganie instrukcji i ostrzeżeń może prowadzić do porażenia prądem elektrycznym, pożaru oraz/lub poważnego urazu.

Wszystkie instrukcje i ostrzeżenia należy zachować.

Termin "elektronarzędzie" w ostrzeżeniach odnosi się do narzędzia zasilanego zarówno z sieci (przewodowo), jak i z akumulatora (bezprzewodowo).

1) Bezpieczeństwo miejsca pracy

a) Miejsce pracy musi być zawsze czyste i dobrze oświetlone. Bałagan i brak oświetlenia zwiększają ryzyko wypadku. b) Nie wolno używać elektronarzędzi w środowisku grożącym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary. c) Nie wolno pozwalać dzieciom ani nieupoważnionym osobom zbliżać się do miejsca pracy z elektronarzędziem. Rozproszenie uwagi może doprowadzić do utraty kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne a) Wtyczki elektronarzędzi muszą pasować do gniazdek sieciowych. Nie wolno dokonywać żadnych modyfikacji wtyczki. Nie wolno używać przejściówek z uziemionymi elektronarzędziami. Oryginalne wtyczki i dopasowane gniazdka sieciowe zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki oraz lodówki. Gdy ciało jest uziemione, istnieje zwiększone ryzyko porażenia prądem. c) Nie wolno narażać elektronarzędzi na działanie deszczu ani wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem elektrycznym. d) Nie wolno niewłaściwie używać przewodu zasilającego. Nie wolno używać przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia od sieci. Nie wolno zbliżać przewodu do źródeł wysokiej temperatury, smaru, ostrych krawędzi ani ruchomych elementów. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem elektrycznym.

e) Podczas pracy elektronarzędziem w warunkach zewnętrznych należy korzystać z przedłużacza przystosowanego do użytku na zewnątrz. Zastosowanie przedłużacza do pracy w warunkach zewnętrznych zmniejsza ryzyko porażenia prądem. f) Gdy praca elektronarzędziem w wilgotnym środowisku jest nieunikniona, należy zastosować wyłącznik różnicowoprądowy (RCD). 3) Bezpieczeństwo użytkownika a) Podczas pracy elektronarzędziem należy zachowywać czujność, koncentrować się na wykonywanej czynności i kierować się rozsądkiem. Nie wolno obsługiwać elektronarzędzia osobom zmęczonym lub będącym pod wpływem alkoholu, środków odurzających lub leków. Krótka chwila nieuwagi może doprowadzić do poważnych obrażeń ciała. b) Należy korzystać ze środków ochrony osobistej. Zawsze należy używać środków ochrony oczu. Środki ochronne (np. maska przeciwpyłowa, przeciwpoślizgowe obuwie ochronne, kask lub nauszniki), wykorzystywane stosownie do warunków pracy, zmniejszają ryzyko urazów. Produkty do nabycia u dostawcy odzieży roboczej. c) Należy zapobiegać nieprzewidzianemu uruchomieniu elektronarzędzia. Przed podłączeniem urządzenia do sieci lub akumulatora oraz przy podnoszeniu i przenoszeniu należy ustawić wyłącznik w pozycji wyłączonej ("off"). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie do zasilania narzędzia z wyłącznikiem w pozycji włączonej ("on") zwiększa niebezpieczeństwo wypadku. d) Nie wolno sięgać elektronarzędziem zbyt daleko. Zawsze należy zachować dobre ustawienie stóp i równowagę. Właściwa postawa zapewnia lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach. e) Należy zadbać o stosowny strój roboczy. Nie należy zakładać luźnych ubrań ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rąk do poruszających się elementów elektronarzędzia. Luźne części odzieży, biżuteria lub długie włosy mogą zostać wciągnięte przez urządzenie. 4) Użytkowanie i konserwacja elektronarzędzia a) Nie wolno przeciążać elektronarzędzia. Należy wykorzystywać produkt odpowiedni do danego zastosowania. Urządzenia pracują lepiej i bezpieczniej, gdy są użytkowane zgodnie ze swoimi parametrami. b) Nie wolno korzystać z elektronarzędzia, jeżeli wyłącznik nie działa prawidłowo. Urządzenie, którego nie można obsługiwać wyłącznikiem, jest niebezpieczne i musi zostać naprawione. c) Przed dokonaniem dowolnej regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia do przechowywania, należy odłączyć urządzenie od sieci oraz/lub akumulatora. Takie środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. d) Nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno pozwalać korzystać z elektronarzędzi osobom, które nie znają się na ich obsłudze i nie zapoznały się z instrukcją użytkowania. W rękach niewprawnych użytkowników elektronarzędzia są niebezpieczne.

e) Elektronarzędzia wymagają odpowiedniej konserwacji. Należy kontrolować ruchome elementy pod kątem ich ustawienia, ewentualności zacinania się, uszkodzeń oraz wszelkich innych nieprawidłowości, które mogą powodować zakłócenia w właściwym działaniu urządzenia. Uszkodzone elementy należy wymienić przed rozpoczęciem pracy. Przyczyną wielu wypadków jest niewłaściwa konserwacja elektronarzędzi. f) Elementy tnące muszą być zawsze ostre i czyste. Dobrze konserwowane narzędzia tnące z ostrymi krawędziami są mniej narażone na zacinanie się i łatwiejsze w obsłudze. g) Należy używać elektronarzędzi, akcesoriów, końcówek itp. zgodnie z niniejszymi instrukcjami, uwzględniając warunki robocze oraz charakter wykonywanej pracy. Wykorzystanie elektronarzędzi niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

5. Naprawa

a) Naprawy narzędzia powinien dokonywać tylko wykwalifikowany specjalista, przy użyciu wyłącznie części zamiennych identycznych z oryginalnymi. W ten sposób nie zostanie naruszone bezpieczeństwo urządzenia.

Zalecenia dotyczące bezpieczeństwa:

• Nie należy zbliżać żadnych części ciała do piły podczas jej pracy. Przed uruchomieniem piły należy upewnić się, że nie pozostaje ona w kontakcie z żadnym przedmiotem. Chwila nieuwagi podczas użytkowania piły może skutkować kontaktem odzieży lub ciała z łańcuchem. Zawsze należy trzymać prawą rękę na tylnym uchwycie, a lewą na przednim. Trzymanie piły w odwrotnym układzie zwiększa ryzyko urazu ciała, dlatego nie należy w ten sposób pracować. Urządzenie należy trzymać wyłącznie za izolowane uchwyty, ponieważ podczas pracy łańcuch piły może mieć kontakt z ukrytymi przewodami elektrycznymi lub z własnym kablem zasilającym. Łańcuchy stykające się z przewodem będącym pod napięciem mogą spowodować przeniesienie napięcia na odsłonięte metalowe części urządzenia i doprowadzić do porażenia operatora prądem elektrycznym.
• Należy nosić okulary ochronne i nauszniki. Zaleca się również korzystanie z dodatkowej ochrony głowy, dłoni, nóg i stóp. Odpowiednia odzież ochronna zmniejsza ryzyko obrażeń ciała przy wyrzucanych w powietrze resztkach ciętego materiału oraz przypadkowym kontakcie z piłą. Produkty można nabyć u dostawcy odzieży roboczej.
• Piły łańcuchowej nie należy używać pracując na drzewie. Używanie piły łańcuchowej na drzewie może doprowadzić do urazu ciała.
• Zawsze należy zachować stabilną pozycję i posługiwać się piłą tylko stojąc na trwałej, bezpiecznej i równej powierzchni. Śliska lub niestabilna powierzchnia (np. drabina) może przyczynić się do utraty równowagi lub panowania nad piłą. Podczas cięcia gałęzi będącej pod napięciem należy pamiętać o możliwości "odbicia". Po zmniejszeniu się napięcia włókien drewna, napięta gałąź może odskoczyć i uderzyć operatora oraz/lub spowodować, że utraci on panowanie nad piłą.
• Należy zachować szczególną ostrożność podczas przycinania gałązek i młodych drzewek. Drobny materiał może zostać wciągnięty przez łańcuch (i zostać wyrzucony w kierunku operatora) lub pozbawić operatora równowagi.
• Piłę należy przenosić za przedni uchwyt po uprzednim jej wyłączeniu, trzymając ją z dala od ciała. Przed transportowaniem piły lub odłożeniem jej do przechowywania należy założyć osłonę prowadnicy. Właściwe posługiwanie się piłą zmniejsza ryzyko przypadkowego kontaktu z poruszającym się łańcuchem.
• Należy przestrzegać instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo napięty lub źle nasmarowany łańcuch może pęknąć i zwiększyć ryzyko odrzutu urządzenia. Uchwyty należy utrzymywać w czystości, wolne od oleju i smaru. Uchwyty pokryte smarem lub olejem są śliskie i mogą spowodować utratę panowania nad piłą.
• Piły należy używać tylko do cięcia drewna. Nie należy wykorzystywać piły do celów niezgodnych z jej przeznaczeniem. Na przykład: nie należy używać piły do cięcia plastiku, elementów murowanych oraz niedrewnianych materiałów budowlanych.

Wykorzystywanie piły niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

Przyczyny odrzutu i sposoby zapobiegania:

Odrzut może nastąpić, gdy czoło lub czubek prowadnicy dotknie obiektu (Rys. B3) lub gdy drewno zakleszczy się i uwięzi łańcuch piły w nacięciu.

W pewnych przypadkach kontakt czubka z materiałem może spowodować nagły ruch powrotny, odrzucający prowadnicę w kierunku operatora.

Przykleszczenie łańcucha przy czubku prowadnicy może gwałtownie odrzucić prowadnicę w kierunku operatora.

W każdym podobnym przypadku operator może stracić panowanie nad piłą, co grozi poważnym urazem ciała. Nie należy bezkrytycznie polegać na mechanizmach zabezpieczających, wbudowanych w urządzenia. Użytkownik powinien sam podjąć pewne kroki, dzięki którym praca piłą nie będzie związana z ryzykiem urazu.

Odrzut jest efektem nieprawidłowego posługiwania się narzędziem oraz/lub niewłaściwymi procedurami bądź warunkami operacyjnymi, których można uniknąć, podejmując odpowiednie środki ostrożności, opisane poniżej:

• Należy mocno trzymać piłę oburącz, dobrze obejmując uchwyty kciukami i pozostałymi palcami, ustawiać tułów i ramiona w sposób pozwalający odeprzeć siły ewentualnego odrzutu. Operator może kontrolować siły odrzutu, przestrzegając odpowiednich zaleceń dotyczących bezpieczeństwa. Nie należy puszczać piły.
• Nie należy sięgać piłą zbyt daleko ani ciąć wyżej niż na wysokość ramion. Pomaga to zapobiec przypadkowemu kontaktowi czubka piły z materiałem i pozwala na lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach.
• Należy używać tylko prowadnic i łańcuchów zamiennych zalecanych przez producenta. Niewłaściwe prowadnice i łańcuchy zamienne mogą powodować uszkodzenia łańcucha oraz/lub odrzut.
• Należy przestrzegać zaleceń producenta dotyczących ostrzenia i konserwacji łańcucha piły. Zmniejszenie wysokości miernika głębokości cięcia może prowadzić do większego odrzutu.

Dodatkowe zalecenia dotyczące bezpieczeństwa

1. Korzystanie z informatora. Osoba korzystająca z tego urządzenia musi bardzo uważnie przeczytać instrukcję użytkowania. W przypadku przekazania lub wypożyczenia urządzenia innej osobie należy załączyć instrukcję użytkowania.

2. Środki ostrożności przed rozpoczęciem korzystania z urządzenia. Nie należy pozwalać, aby z urządzenia korzystały jakiekolwiek osoby nie zaznajomione w pełni z instrukcją użytkowania. Niedoświadczone osoby muszą przejść okres przyszkolenia, posługując się narzędziem tylko na kozle do pilowania. 3. Przeglądy kontrolne. Należy dokładnie sprawdzać stan narzędzia przy każdym jego użyciu, zwłaszcza jeśli wcześniej było ono poddane silnemu uderzeniu lub wykazuje jakiekolwiek oznaki nieprawidłowego funkcjonowania. Należy wykonać wszystkie czynności opisane w części "Konserwacja i przechowywanie - przy każdym użyciu". 4. Naprawa i konserwacja. Wszystkie elementy, jakie użytkownik może wymienić samodzielnie, zostały wymienione w części "Montaż/demontaż". Wszelkie inne elementy w razie konieczności mogą zostać wymienione wyłącznie przez autoryzowany serwis. 5. Odzież ochronna. (Rys. B1) Podczas używania narzędzia należy korzystać z odpowiednich atestowanych środków ochrony osobistej, takich jak: dopasowana odzież; obuwie z antypoślizgową podeszwą i sztywnymi ochraniaczami czubków, zabezpieczone przed przecięciem; rękawice odporne na wibracje i przecięcia; okulary ochronne lub osłona oczu; nauszniki oraz kask (jeżeli istnieje zagrożenie ze strony spadających obiektów). Produkty do nabycia u dostawcy odzieży roboczej. 6. Ochrona zdrowia - wibracja i hałas. Należy pamiętać o ostrzeżeniach dotyczących hałasu w najbliższym rejonie. Dłuższe korzystanie z urządzenia naraża użytkownika na wibracje, powoduje "bielenie palców" (syndrom Raynauda), zespół cieśni nadgarstka oraz podobne problemy zdrowotne. 7. Ochrona zdrowia - substancje chemiczne. Należy używać oleju zatwierdzonego przez producenta. 8. Ochrona zdrowia - wysoka temperatura. Podczas pracy piły łańcuch bardzo silnie się nagrzewa, dlatego należy zachować ostrożność i nie dotykać gorących elementów.

Środki ostrożności - transport i przechowywanie. (Rys. B2) Podczas każdej zmiany miejsca pracy należy odłączyć urządzenie od sieci zasilającej i włączyć hamulec łańcucha. Przed każdym transportem lub odłożeniem urządzenia do przechowywania należy zamontować osłonę prowadnicy. Urządzenie należy zawsze przenosić, ujmując uchwyt dłonią i kierując prowadnicę w tył. Podczas transportu w pojeździe narzędzie należy dobrze umocować, aby zapobiec jego uszkodzeniu.

Odrzut. (fig. B3) Odrzut to gwałtowny ruch prowadnicy w górę i w tył, w kierunku użytkownika. Zwykle dochodzi do niego, gdy górna część czubka prowadnicy (nazywana "strefą zagrożenia odrzutem" - zobacz czerwone oznaczenia na prowadnicy) wejdzie w kontakt z jakimś obiektem lub gdy łańcuch utknie w ciętym materiale. Odrzut może spowodować, że użytkownik straci panowanie nad urządzeniem, co grozi poważnym, a nawet śmiertelnym wypadkiem. Hamulec łańcucha oraz inne zabezpieczenia nie gwarantują całkowitej ochrony przed urazem: użytkownik musi być świadomy warunków, które powodują odrzut i zapobiegać im poprzez zachowanie szczególnej ostrożności oraz rozważne, prawidłowe obchodzenie się z urządzeniem (na przykład: nie dopuszczać do przypadkowego kontaktu ze "strefą zagrożenia odrzutem").

Bezpieczeństwo.

1. Nigdy nie wolno pozwalać, aby produktu używały dzieci lub osoby nie znające Instrukcji użytkowania. Lokalne przepisy mogą ograniczać wiek operatora.
2. Produktu należy używać tylko w sposób zgodny z Instrukcją i do celów w niej opisanych.
3. Należy dokładnie sprawdzić cały obszar roboczy pod kątem źródeł zagrożenia (np.: drogi, ścieżki, przewody elektryczne, niestabilne drzewa itp.).
4. Nie wolno pozwalać zbliżać się do obszaru roboczego osobom postronnym ani zwierzętom (w razie konieczności należy ogrodzić teren i ustawić znaki ostrzegawcze) na odległość mniejszą niż 2,5 x wysokość pnia; w żadnym przypadku nie mniejszą niż 10 metrów.
5. Operator lub użytkownik ponosi odpowiedzialność za wypadki oraz zagrożenia dla osób postronnych i ich własności.

Bezpieczeństwo elektryczne

1. Zaleca się korzystanie z wyłącznika różnicowoprądowego (RCD) z prądem wyzwalającym nieprzekraczającym 30 mA. Nawet po zamontowaniu wyłącznika RCD nie ma 100% gwarancji bezpieczeństwa i zawsze należy przestrzegać bezpiecznych praktyk pracy. Stan wyłącznika RCD należy sprawdzać przy każdorazowym jego użyciu.
2. Przed użyciem należy sprawdzić produkt pod kątem uszkodzeń lub zużycia. Jeżeli kabel będzie wadliwy, należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.
3. Nie wolno używać produktu, jeżeli kable elektryczne są uszkodzone lub zużyte.
4. Należy niezwłocznie odłączyć urządzenie od sieci zasilającej, jeżeli kabel jest przecięty lub ma uszkodzoną izolację. Nie wolno dotykać kabli elektrycznych do chwili odłączenia ich od źródła zasilania. Nie należy naprawiać przeciętego lub uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.
5. Kabel/przedłużacz zawsze powinien znajdować się za operatorem, aby nie stwarzał zagrożenia dla użytkownika ani innych osób i nie uległ uszkodzeniu (przez wysoką temperaturę, ostre przedmioty, ostre krawędzie, olej itp.).
6. Kabel należy poprowadzić tak, aby podczas cięcia nie zablokował się na gałęziach lub innych obiektach.
7. Przed odłączeniem wtyczki, łącznika kabla lub przedłużacza zawsze należy wyłączyć zasilanie sieciowe.
8. Przed zwinięciem kabla do przechowywania należy wyłączyć zasilanie, wyjąć wtyczkę z gniazdka sieciowego i sprawdzić stan kabla pod kątem uszkodzeń i zużycia. Nie należy naprawiać uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.
9. W przypadku pozostawienia urządzenia bez dozoru należy odłączyć je od sieci. 10. Kable zawsze należy zwijać starannie, unikając ich splątania. 11. Należy korzystać z zasilania sieciowego AC, podanego na tabliczce znamionowej produktu. 12. Piła łańcuchowa jest podwójnie izolowana, zgodnie z EN60745-1 i EN60745-2-13. W żadnych okolicznościach nie wolno podłączać uziemienia do jakiejkolwiek części produktu.

Kable

1. Kable sieciowe i przedłużacze są dostępne w lokalnym Autoryzowanym Serwisie
2. Należy używać tylko atestowanych przedłużaczy
3. Można używać tylko takich dodatkowych kabli i przedłużaczy, które są przeznaczone do użytku w warunkach zewnętrznych.
4. Jeżeli wymagane jest użycie przedłużacza do pracy przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach:
5. 1,0 mm² : maks. długość 40 m - 1,5 mm² : maks. długość 60 m - 2,5 mm² : maks. długość 100 m

C. OPIS WYPOSAŻENIA ZABEZPIECZAJĄCEGO

BIOKADA WYŁĄCZNIKA

Urządzenie posiada zabezpieczenie (rys.1A), które po włączeniu uniemożliwia naciśnięcie wyłącznika, zapobiegając w ten sposób przypadkowemu jego przestawieniu.

HAMULEC ŁAŃCUCHA WŁĄCZAJĄCY SIĘ W MOMENCIE ZWOLNIENIA WYŁĄCZNIKA

Urządzenie wyposażone jest w zabezpieczenie, które w natychmiastowy sposób blokuje łańcuch w momencie zwolnienia wyłącznika. Gdyby okazało się ono niesprawne, nie wolno używać urządzenia, lecz należy oddać je do Autoryzowanego Serwisu Obsługi Technicznej.

HAMULEC ŁAŃCUCHA / PRZEDNIA OSŁONA DŁONI

Przednia osłona dłoni (Rys.1B) pozwala (przy poprawnym uchwyceniu urządzenia) zapobiec dotknięciu łańcucha lewą dłonią. Przednia osłona dłoni służy ponadto do włączania hamulca łańcucha, to znaczy specjalnego zabezpieczenia, które w przypadku wystąpienia reakcji odbicia w przeciągu kilku milisekund blokuje łańcuch. Hamulec łańcucha jest wyłączony wtedy, gdy przednia osłona dłoni jest pociągnięta do tyłu i zablokowana (Rys.2). Hamulec łańcucha jest włączony, gdy przednia osłona dłoni jest przesunięta w przód, a łańcuch nie porusza się (Rys.3). Hamulec łańcucha można uruchomić lewym nadgarstkiem poprzez naciśnięcie osłony lub, gdy nadgarstek zbliży się do przedniej osłony ręki w

momencie odrzutu. Gdy urządzenie pracuje z prowadnicą w pozycji poziomej, np. podczas ścinania drzewa, hamulec łańcucha zapewnia mniejszą ochronę (Rys.4).

UWAGA: Gdy hamulec łańcucha jest włączony, wyłącznik zabezpieczający odcina dopływ prądu elektrycznego do silnika.

Wyzwolenie hamulca łańcucha, podczas gdy wyłącznik jest przytrzymywany, uruchomi urządzenie.

Kotek blokujący łańcuch

Urządzenie to jest wyposażone w chwytacz łańcucha (Rys.5) zlokalizowany pod kołem łańcuchowym. Mechanizm ten został zaprojektowany do zatrzymania wstecznego ruchu łańcucha w momencie hamowania łańcucha lub, gdy łańcuch spadnie z prowadnicy.

Sytuacji tej można zapobiec poprzez właściwe napięcie łańcucha (patrz Rozdz. "D" Montaż/Demontaż).

TYLNA OSŁONA PRAWEJ DŁONI

Służy do ochrony (rys.6) dłoni w przypadku skoku lub zerwania się łańcucha.

D. MONTAŻ / DEMONTAŻ

MONTAŻ PROWADNICY I ŁAŃCUCHA

Montaż należy przeprowadzić bardzo starannie, aby wykonać go prawidłowo.

Przed wykonaniem jakichkolwiek czynności przy urządzeniu należy odłączyć wtyczkę od sieci zasilającej. 1. Sprawdź, czy hamulec łańcucha jest włączony. Jeśli tak, wyłącz go. 2a i 2b. Odbierz zabezpieczenie wewnętrznego pokrętła prowadnicy i przekręć w lewo, aby zdjąć osłonę koła zębatego. A. Należy nosić rękawice ochronne. 3. Załóż łańcuch na prowadnicę, zaczynając od czubka i wpasowując go w rowek prowadnicy. Upewnij się, że ostra strona zębów tnących jest skierowana w prawo na górnej części prowadnicy (zobacz oznaczenia na prowadnicy). 4. Załóż prowadnicę na wkręt zabezpieczający, upewniając się, że jest ona przesunięta maksymalnie do tyłu, w kierunku koła zębatego. Umieść łańcuch na kole i pociągnij prowadnicę do przodu, aby wstępnie go napiąć. 5. Załóż osłonę koła zębatego i przekręć wewnętrzne pokrętło prowadnicy w prawo. Nie dokręcaj go zbyt mocno. 6. i 7. Aby napiąć łańcuch, przekręć zewnętrzne pokrętło napinacza w prawo. Należy uzyskać odpowiednie napięcie łańcucha. Aby sprawdzić napięcie, odciągnij łańcuch od prowadnicy i upewnij się, że odstęp wynosi około 2-3 mm. Aby zmniejszyć napięcie, przekręć pokrętło w lewo. (Podczas tej operacji należy skierować czubek prowadnicy ku górze). 8a i 8b. Gdy napięcie jest odpowiednie, dobrze dokręć w prawo wewnętrzne pokrętło prowadnicy i zablokuj je w prawidłowej pozycji.

Nadmierne napięcie łańcucha prowadzi do przeciążenia silnika i uszkodzenia urządzenia. Niedostateczne napięcie może powodować spadanie łańcucha, natomiast prawidłowe napięcie zapewnia najlepsze parametry cięcia i dłuższą żywotność narzędzia. Regularnie sprawdzaj napięcie łańcucha, ponieważ ma on tendencję do wydłużania się w miarę użytkowania (szczególnie gdy jest nowy; po pierwszym zamontowaniu łańcucha należy sprawdzić jego napięcie już po kilku minutach pracy); nie wolno dokręcać łańcucha natychmiast po przerwaniu pracy – należy odczekać, aż urządzenie ostygnie.

Ostrzeżenie: - Łańcuch i prowadnica mogą się silnie nagrzewać

E. URUCHAMIANIE I ZATRZYMANIE

Rozruch: Uchwyć mocno oba uchwyty, zwolnij dźwignię hamulca tak, aby ręka wciąż trzymała przedni uchwyt, wciśnij i przytrzymaj blokadę włącznika, następnie wciśnij włącznik (w tym momencie można zwolnić blokadę włącznika).

Zatrzymanie: Urządzenie zatrzyma się po zwolnieniu włącznika lub uruchomieniu hamulca łańcucha.

F. SMAROWANIE PROWADNICY I ŁAŃCUCHA

UWAGA! Niedostateczne smarowanie prowadzi do zerwania łańcucha i może spowodować poważne obrażenia.

Należy w sposób opisany w rozdziale "Konserwacja" sprawdzać, czy olej łańcuchowy podawany jest we właściwej ilości.

Wybór oleju łańcuchowego

Należy używać oleju zatwierdzonego przez producenta.

Zalecamy korzystanie z bio-oleju do łańcuchów, który ulega biodegradacji.

Uzupełnianie oleju

Odkręcić korek zbiornika oleju, napełnić zbiornik, nie dopuszczając do przelania oleju (jeśli to nastąpi, należy starannie oczyścić urządzenia), na koniec dobrze zakręcić korek.

Przed dokonaniem konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazdka sieciowego.

UWAGA! Podczas pracy w wyjątkowo brudnym lub zakurzonym otoczeniu, opisane czynności muszą być wykonywane częściej, niż jest to zalecane poniżej.

Przed każdym użytkowaniem

Należy sprawdzić, czy pompa oleju łańcuchowego działa poprawnie: w tym celu należy skierować prowadnicę w stronę jakiejś jasnej powierzchni, trzymając ją w odległości około dwudziestu centymetrów; po minucie na jasnej powierzchni powinny pojawić się wyraźne ślady oleju (rys.1). Należy sprawdzić, czy włączanie lub wyłączanie hamulca łańcucha nie odbywa się w sposób zbyt częsty, zbyt wolny lub czy w ogóle nie jest zablokowany. Następnie należy sprawdzić jego działanie, to znaczy: włączyć hamulec łańcucha, chwycić poprawnie urządzenie i uruchomić je, włączyć hamulec łańcucha, popychając przednią osłonę dłoni za pomocą lewego nadgarstka / ramienia, nie wypuszczając absolutnie uchwytu urządzenia z dłoni (rys.2). Jeśli hamulec łańcucha działa poprawnie, łańcuch powinien natychmiast zostać zablokowany. Należy sprawdzić, czy łańcuch jest naostrzony (zobacz poniżej), czy jest w dobrym stanie technicznym oraz czy jest właściwie naciągnięty. Jeśli łańcuch jest zużyty nierównomiernie lub jego zęby mają wysokość tylko 3 mm, należy go wymienić (rys.3). Należy często czyścić szczeliny wentylacyjne urządzenia, aby nie dopuścić do przegrzania się silnika (rys.4).

Należy sprawdzić działanie wyłącznika oraz blokady wyłącznika (przy wyłączonym hamulcu łańcucha): ustawić wyłącznik i blokadę wyłącznika w pozycji roboczej, a następnie sprawdzić, czy po ich zwolnieniu wracają natychmiast do pozycji spoczynku; należy sprawdzić, czy w przypadku, gdy blokada wyłącznika nie zostanie ustawiona w pozycji roboczej, naciśnięcie wyłącznika będzie niemożliwe.

Należy sprawdzić, czy korek blokujący łańcuch oraz osłona prawej dłoni są kompletne i nie posiadają widocznych uszkodzeń takich, jak na przykład pęknięcia materiału.

Co 2-3 godziny użytkowania

Należy sprawdzić prowadnicę; jeśli to konieczne, należy wyczyścić starannie jej otwory do smarowania (rys.5) oraz rowek prowadzący (rys.6); jeśli rowek wydaje się zbyt zużyty lub posiada zbyt głębokie wyżłobienia, należy wymienić prowadnicę. Koło zębate należy regularnie oczyszczać i upewniać się, czy nie jest ono nadmiernie zużyte (rys.7). Za pomocą smaru do łożysk należy nasmarować kółka prowadnicy, wykorzystując do tego wskazany otwór (rys.8).

Ostrzenie łańcucha

W przypadku jakichkolwiek problemów z ostrzeniem łańcucha należy skontaktować się z Autoryzowanym Centrum Serwisowym.

Łańcuch musi być prawidłowo naostrzony. Nieodpowiednio naostrzony łańcuch może spowodować odrzut piły, co grozi urazem ciała!

Jeśli bez dociskania prowadnicy do drzewa łańcuch nie tnie, a powstające wióry są bardzo małe, oznacza to, że łańcuch nie jest dobrze naostrzony. Jeśli podczas cięcia wióry nie tworzą się w ogóle, oznacza to, że łańcuch jest całkiem tępy i podczas cięcia zamienia drzewo w pył. Dobrze naostrzony łańcuch posuwa się w drzewie do przodu sam i wytwarza duże i długie wióry.

Tnąca część łańcucha składa się z ogniwa tnącego (rys.9), posiadającego ząb tnący (rys.10) oraz ogranicznik głębokości cięcia (rys.11). Różnica wysokości pomiędzy nimi stanowi głębokość cięcia. W celu dobrego naostrzenia łańcucha potrzebny jest prowadnik pilnika oraz okrągły pilnik o średnicy 4 mm. Należy postępować zgodnie z poniższymi wskazówkami: przy zamontowanym i poprawnie napiętym łańcuchu należy włączyć hamulec łańcucha, umieścić prowadnik pilnika prostopadle do prowadnicy, w sposób pokazany na rysunku (rys.12), i ostrzyć ząb tnący pod wskazanymi na rysunku kątami (rys.13A i 13B). Ruchy muszą zawsze być wykonywane w kierunku od środka na zewnątrz, zmniejszając nacisk w fazie powrotnej (jest bardzo ważne, aby starannie przestrzegać podanych wskazówek, ponieważ zbyt duże lub zbyt małe kąty naostrzenia, czy też niedopowiednia średnica pilnika zwiększają ryzyko wystąpienia reakcji odbicia). W celu uzyskania dokładniejszych kątów bocznych zaleca się umieszczenie pilnika tak, aby w pionie przewyższał on ostrze górne o około 0,5 mm. Należy naostrzyć najpierw wszystkie zęby po jednej stronie, następnie odwrócić piłę i wykonać te same operacje po drugiej stronie. Należy sprawdzić, czy po naostrzeniu wszystkie zęby mają tę samą wysokość oraz czy wysokość ograniczników cięcia jest mniejsza o 0,6 mm od wysokości ostrza górnego: wysokość należy sprawdzić za pomocą szablonu i w razie konieczności opiłować (płaskim pilnikiem) wystającą część, a następnie odpowiednio zaokrąglić przód i część górną zęba.

Co 30 godzin użytkowania

Należy oddać urządzenie do Autoryzowanego Serwisu Obsługi Technicznej w celu wykonania generalnego przeglądu technicznego i sprawdzenia zabezpieczeń hamujących.

Co 30 godzin użytkowania.

Należy oddać urządzenie do Autoryzowanego serwisu

Przechowywanie/Transport

Należy pozwolić, by produkt ostygł, a następnie założyć osłonę na prowadnicę i łańcuch.

Produkt należy przechowywać w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie należy przechowywać produktu w warunkach zewnętrznych.

Należy upewnić się, że olej nie wycieka z produktu.

H. TECHNIKI CIĘCIA

Podczas użytkowania należy unikać: (rys.1)

• cięcia w okolicznościach, w których kłoda mogłaby się złamać (drzewo naprężone, suche, itp.): niespodziewane złamanie się kłody może być bardzo niebezpieczne.
• zakleszczenia się prowadnicy lub łańcucha w nacięciu: gdyby tak się zdarzyło, należy odłączyć urządzenie od sieci zasilania i spróbować podnieść kłodę, podważając ją za pomocą odpowiedniego

narzędzia; należy wyjmować urządzenie, potrzasając nim lub ciągnąc za nie, ponieważ może to spowodować uszkodzenia i zranienie się.

• okoliczności sprzyjające wystąpieniu reakcji odbicia.
• używania urządzenia na wysokość powyżej ramion
• cięcia drewna z ciałami obcymi jak np. gwoździe.

Nie wolno używać maszyny do cięcia kamieni i ziemi, ponieważ powoduje to natychmiastowe stępienie łańcucha.

Podczas użytkowania: (rys.1)

• Jeśli cięcie wykonywane jest na pochyłym terenie, należy znajdować się po górnej stronie kłody, aby nie zostać uderzonym w przypadku, gdyby zaczęła się toczyć.
• W przypadku ścinania drzewa należy zawsze doprowadzić operację do końca: pozostawione, tylko częściowo ścięte drzewo może się złamać.
• Po zakończeniu każdego cięcia zauważyć można istotne zmiany w wielkości siły koniecznej do utrzymania urządzenia. Należy postępować z dużą ostrożnością, aby nie stracić nad nim kontroli.

W zamieszczonym poniżej tekście omówione zostały dwa rodzaje cięcia:

Cięcie z łańcuchem ciągnącym (ruch w kierunku od góry do dołu) (rys.2). W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku pnia i w konsekwencji utrata kontroli nad nim. Jeśli to możliwe, podczas cięcia należy stosować kolec.

Cięcie z łańcuchem pchającym (ruch w kierunku od dołu do góry) (rys.3). W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku operatora, grożąc mu uderzeniem lub kontaktem strefy ryzyka z kłodą, powodując wystąpienie reakcji odbicia. Cięcie należy wykonywać z bardzo dużą ostrożnością.

Najbezpieczniejszy sposób wykorzystywania urządzenia ma miejsce, gdy drzewo zablokowane jest na kłodzie, a cięcie wykonywane jest po zewnętrznej stronie punktu oparcia kłody, w kierunku od góry do dołu (rys.4).

Wykorzystanie kolca

Jeśli jest to tylko możliwe, należy stosować kolec, aby wykonywane cięcie było bardziej bezpieczne: kolec należy wbić w korę lub w zewnętrzną część kłody, ułatwi to, w razie konieczności, zapanowanie nad urządzeniem.

Poniżej przedstawione zostały typowe procedury do zastosowania w określonych sytuacjach. Niemniej jednak, za każdym razem należy ocenić, czy odpowiadają one okolicznościom, w których ma się odbyć praca, oraz jaki jest sposób możliwie najbezpieczniejszego wykonania cięcia.

Kłoda położona na ziemi (Niebezpieczeństwo dotknięcia łańcuchem podłoża w ostatniej fazie cięcia) (rys.5).

Cięcie należy wykonywać w kierunku od góry do dołu, przechodząc przez całą kłodę. W ostatniej fazie należy postępować z wyjątkową ostrożnością, aby nie dotknąć łańcuchem terenu. Jeśli na głębokość 2/3 grubości kłody pozostanie kawałek, przeciąć ponownie w kierunku od góry do dołu, ograniczając w ten sposób ryzyko kontaktu z terenem.

Kłoda oparta tylko po jednej stronie (Niebezpieczeństwo złamania kłody w trakcie cięcia) (rys.6).

Cięcie należy rozpocząć od dołu i wykonać je na głębokość około 1/3 średnicy kłody, następnie należy je ukończyć od góry w kierunku wykonanego już nacięcia.

Kłoda oparta po obu stronach (Niebezpieczeństwo zgniecenia łańcucha) (rys.7).

Cięcie należy rozpocząć od góry i wykonać je na głębokość około 1/3 średnicy kłody, następnie należy je ukończyć od dołu w kierunku wykonanego już nacięcia.

Pień leżący na spadzistym terenie. Zawsze należy stać powyżej pnia. Podczas przecinania, aby zachować pełne panowanie nad urządzeniem, należy zmniejszyć nacisk w pobliżu końca nacięcia, nie zwalniając siły przytrzymywania uchwytów. Nie należy pozwalać na kontakt łańcucha z podłożem.

Ścinanie drzew

UWAGA! Nie należy podejmować się ścinania drzew, jeśli nie posiada się odpowiedniego doświadczenia. W żadnym przypadku nie należy ścinać drzew o średnicy większej niż długość prowadnicy! Tego typu operacja wymaga doświadczenia użytkownika z wykorzystaniem odpowiedniego sprzętu.

Celem ścinania jest spowodowanie upadku drzewa w najdogodniejszym dla otoczenia i podziału pozycji. (Nie należy dopuścić, aby upadające drzewo zaczepiło się o inne: obalanie takiego drzewa jest bardzo niebezpieczne).

Najdogodniejszy kierunek upadku drzewa należy wybrać, biorąc pod uwagę następujące okoliczności: co znajduje się wokół drzewa, jakie jest jego nachylenie, wykrzywienie, jaki jest kierunek wiatru oraz nagromadzenie gałęzi.

Nie należy bagatelizować nigdy obecności gałęzi martwych lub złamanych, które podczas ścinania mogą odpaść i stać się źródłem zagrożenia.

UWAGA! W przypadku wykonywania czynności ścinania w wyjątkowo trudnych okolicznościach, należy natychmiast po zakończeniu cięcia podnieść nauszniki ochronne, by od razu usłyszeć odbiegający od normy hałas oraz zauważyć inne ewentualne sygnały ostrzegawcze.

Operacje poprzedzające cięcie: określenie drogi ucieczki

Najpierw, pracując w kierunku od góry do dołu i zachowując pień położony pomiędzy sobą a urządzeniem, należy usuwać gałęzie mogące utrudnić ścięcie (rys.8), następnie należy usuwać, jedna po drugiej, gałęzie grubsze. W dalszej kolejności należy usunąć otaczającą drzewo roślinność i planując drogę ucieczki (do wykorzystania w momencie upadku drzewa) przyjrzeć się wszystkim ewentualnie występującym przeszkodom (jak np.: kamienie, korzenie, doły, itp.). W celu określenia kierunku ucieczki posłużyć się należy rysunkiem (rys.9) (A - przewidywany kierunek upadku drzewa. B - droga ucieczki. C - obszar niebezpieczny).

ŚCINANIE DRZEWA (rys.10)

W celu zapewnienia sobie kontroli nad upadającym drzewem należy wykonać następujące cięcia:

Cięcie ukierunkowujące, które należy wykonać jako pierwsze. Służy ono do kontrolowania kierunku upadku drzewa. Najpierw, po stronie, na którą ma upaść drzewo, należy wykonać GÓRNĄ CZĘŚĆ cięcia ukierunkowującego.

Podczas tej operacji należy stać po prawej stronie drzewa i ciąć łańcuchem ciągnącym. Następnie należy wykonać DOLNĄ CZĘŚĆ cięcia, którą należy ukończyć dokładnie na końcu cięcia górnego. Głębokość cięcia ukierunkowującego musi wynosić 1/4 średnicy pnia, a kąt pomiędzy cięciami odolnym musi mieć co najmniej 45°. Punkt spotkania się obydwu cięć nosi nazwę "linii cięcia ukierunkowującego".

Linia ta musi być idealnie pozioma i położona pod kątem prostym (90°) wobec kierunku upadku drzewa.

Cięcie ścinające, którego celem jest wywołanie upadku drzewa, wykonać należy o 3-5 cm powyżej dolnej płaszczyzny określającej linię cięcia ukierunkowującego i zakończyć je w odległości od tej linii wynoszącej 1/10 pnia. Należy stać po lewej stronie drzewa i ciąć łańcuchem ciągnącym, wykorzystując do pomocy takie kolce. Należy sprawdzić, czy drzewo nie przechyla się w kierunku przeciwnym do założonego. Jak tylko to możliwe, należy włożyć do wnętrza cięcia klin ścinający. Część pnia, która nie została przecięta, nosi nazwę punktu podparcia i stanowi "zawias", który kieruje drzewem podczas upadku. Jeśli okaże się on niewystarczający, krzywy lub całkowicie przecięty, nie będzie możliwa kontrola kierunku upadku drzewa (bardzo niebezpieczna sytuacja!). W związku z tym konieczne jest, aby wszystkie cięcia wykonane były zawsze bardzo starannie.

Po zakończeniu wykonywania cięć drzewo powinno rozpocząć swój upadek. W razie konieczności, można posłużyć się klinem lub łomem do obalania.

Okrzesywanie

Po ścięciu drzewa można przystąpić do jego okrzesywania, to znaczy usuwania gałęzi z pnia. Nie należy bagatelizować tej operacji, ponieważ najwięcej wywołanych reakcji odbicia nieszczęśliwych wypadków zdarza się właśnie podczas czynności okrzesywania drzewa. Z tego też względu należy uważać na pozycję końcówki prowadnicy podczas cięcia i pracować zawsze po lewej stronie pnia.

EKOLOGIA

W niniejszym rozdziale przedstawione zostały informacje potrzebne do zachowania opracowanych w fazie projektu charakterystycznych cech ekologicznych, dostosowujących urządzenie do wymogów ochrony środowiska naturalnego.

UŻYWANIE URZĄDZENIA

Podczas uzupełniania oleju w zbiorniku należy uważać, by go nie rozlać, powodując zanieczyszczenie środowiska naturalnego.

ZŁOMOWANIE

Nie należy porzucać niesprawnego urządzenia w nieprzeznaczonym do tego miejscu. Należy, zgodnie z obowiązującymi przepisami, odstawić je do autoryzowanego centrum zajmującego się eliminacją odpadów.

Symbol na produkcie lub jego opakowaniu oznacza, że po utracie wartości użytkowej dany wyrób nie może być traktowany tak jak inne odpady. Należy przekazać go do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.

Przestrzegając zalecanych zasad postępowania ze zużytym produktem, zapobiegasz ewentualnym negatywnym konsekwencjom dla zdrowia i środowiska, jakie mogłyby nastąpić w wyniku niewłaściwego sposobu pozbycia się wyrobu.

Szczegółowych informacji na temat recyklingu tego produktu mogą udzielić władze lokalne, służby zajmujące się wywozem śmieci lub pracownicy sklepu, w którym produkt został zakupiony.

Łańcuch i prowadnica należą do materiałów eksploatacyjnych i nie są objęte gwarancją.

LABELA IDENTYFIKACJI AWARII I USTEREK

	Nie można uruchomic silnika	Nieprawidów obroty silnika lub urata mocy	Urzejdenie pracje, lecz wąsciwy sposob	Silnik pracije w spośobNieprawidów	Urzejdenia hamujućne blekuźwe wąsciwy spośob uchu tăncucha
Sprawdzić,czy w sieci wystepuje zasilanie	●
Sprawdzić,czy wyczka zostafa poprawnie wȩżona do gniaźdka elektrycznych	●
Sprawdzić,czy kabel lub przydatność zęsću zęsćo zęsćy elektryczne	●
Sprawdzić,czy nie jest wȩźycy hamulec bezpiecieżstwo tăncucha	●
Sprawdě悄 zȩćch jest wȩśćwiedze załoźony i naprzejnych.		●	●
Sprawdzić,czy tȩćch nasmarowy zostawi spośob opisany w rozdziąatrach F i G		●	●
Sprawdzić,czy tȩćch jest naostrzyń			●
Zworćcićsie do Autoryzowanego Serwisu Obstugi Technicznej	●	●		●	●

DEKLARACJA ZGODNOŚCI UE

Husqvarna AB, S-561 82, Huskvarna, Szwecja, niniejszym zaświadcza, że w chwili opuszczenia fabryki urządzenie wymienione poniżej odpowiada dyrektywom zharmonizowanym UE, standardom bezpieczeństwa w UE oraz standardom obowiązującym dla produktów tego rodzaju. Deklaracja traci ważność, jeśli urządzenie zostanie poddane nieautoryzowanej modyfikacji.

Opis urządzenia: Chainsaw - Piła łańcuchowa

Rok oznaczenia CE: 2009

Normy zharmonizowane EN:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Normy zharmonizowane:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Uprawnione organy przeprowadzające kontrolę typu EC MEEI Kft., 1007

Váci út 48/a-b

1132 Budapeszt

Węgry

Świadectwo nr M3 69240048

Data 15/02/2013

Peter Lameli

Dyrektor ds. Globalnych Badań i Rozwoju - Produkty przenośne

Posiadacz dokumentacji technicznej

Typ	CST3018	CST3518
Art. no.	8864	8860
Cieśćar bez paliwa (Kg)	5.4	5.5
Zasilanie (kW)	1.8	1.8
Pojemnosć zbiornika oleju (cm³)	180	180
Podzialeptałańcucha (mm / cale)	3/8	3/8
Grubosćłańcucha (mm)	1.3	1.3
Maksymalna dlągość prowadnicy (mm)	300	350
Mierzony Poziom Natażenia Dźwiȩku LwA² (dB(A))	106	106
Gwarantowy Poziom Natażenia Dźwiȩku LwA² (dB(A))	108	108
Csiñnienie akustyczne LpA¹ (dB(A))	95	95
Wąpliwość KpA (dB(A))	2.5	2.5
Przenoszenia drgnā na ramię / rękę aₙ¹ (m/s²)	3.4	3.4
Nie pewnosć Kah (m/s²)	1.5	1.5
Sieć – impedancja Zmax (Ω)	0.382	0.382
Prędkość cięcia (m/s)	10	10

1) Charakterystyczny poziom emisji w obszarze przy L_pA zgodnie z EN60745-2-13 w tabeli.

Wartość wibracji, zgodnie z EN60745-2-13 w tabeli

Całkowita zadeklarowana wartość wibracji została zmierzona zgodnie ze standardową metodą testowania i może być używana do porównywania jednego urządzenia z innym.

Całkowita zadeklarowana wartość wibracji może być wykorzystana do wstępnej oceny narażenia na oddziaływanie.

Ostrzeżenie:

Emisja wibracji podczas rzeczywistej pracy z urządzeniem może różnić się od całkowitej zadeklarowanej wartości, w zależności od sposobu użytkowania narzędzia. Operatorzy powinni określić środki dla własnego bezpieczeństwa w oparciu o szacunkową ocenę narażenia w rzeczywistych warunkach pracy (uwzględniając cykl operacyjny, czyli oprócz czasu pracy włączonym spustem również okresy wyłączenia urządzenia i pracy jałowej).

2) Poziom hałasu Lw zgodny z 2000/14/EC w tabeli.

Procedura Oceny Zgodności.. Annex V

Deklaracja zgodności z EN 61000-3-11

Zależnie od właściwości lokalnej sieci zasilania, korzystanie z produktu może powodować krótkotrwałe spadki napięcia w momencie włączania urządzenia. Może to zakłócać pracę innych urządzeń elektrycznych, powodując np. chwilowe przygaśnięcie lampy. Jeżeli impedancja Zmax sieci zasilania jest niższa niż pokazana w tabeli (stosownie do modelu urządzenia), wspomniane zakłócenia nie są spodziewane. Wartość impedancji sieci można ustalić kontaktując się ze swoim dostawcą energii.

A. OPIS OGÓLNY

16) Prowadnica łańcucha

2) Tylna rękojeść

17) Prowadnica

3) Tylna osłona ręki

14) Osłona koła napędowego

30) Uchwyt

15) Otwór smarowniczy

31) Láhev oleje

Příklad štítku

Po każdych 30 godzinach pracy

Łańcuch i prowadnica łańcucha są materiałami eksploatacyjnymi, które nie są objęte gwarancją.

TABELA WYSZUKIWANIA USTEREK

	Nespúšta sa motor	Špatná funkcia motoru lebo motor stráca na vykonu	Stroj sa spúšta, ale špatne reže	Motor sa otáča neobvýklým zpôsobem	Brzdné zariadenie nablokuji správnym spôsobom otáčenie režaze
Överte, Či je v sieti napătie	●
Overte, Či je zástrčka správné zapojená	●
Overte, Či nie je poškodený kábel lebo predlžovací kábel	●
Overte, Či nie je zapojená brzda režaz	●
Skontrolujte, Či je režaz dobre zmontovaná a napnutá		●	●
Skontrolujte mazanie režaze podťaPokynov uvedenych v kapitolách F a G		●	●
Skontrolujte, Či je režaz naostrený			●
Obráťte sa na Autorizované servníné stredisko	●	●		●	●

DEKLARACJA ZGODNOŚCI UE

Środki ostrożności podczas transportu i przechowywania. (rys. B2)

Ochrona przed prądem elektrycznym

1. Zaleca się stosowanie wyłącznika różnicowoprądowego o prądzie wyzwalania nie większym niż 30 mA. Nawet gdy wyłącznik różnicowoprądowy jest zainstalowany, nie można zagwarantować pełnego bezpieczeństwa i w każdej chwili należy przestrzegać zasad bezpiecznej pracy. Wyłącznik różnicowoprądowy należy sprawdzać przed każdym użyciem. 2. Przed użyciem sprawdź przewód pod kątem oznak uszkodzenia lub zużycia. Jeśli przewód jest uszkodzony, zanieś produkt do autoryzowanego centrum serwisowego i poproś o wymianę przewodu. 3. Nie używaj produktu, jeśli przewód zasilający jest uszkodzony lub zużyty. 4. Natychmiast odłącz wtyczkę od zasilania, jeśli przewód zostanie przecięty lub uszkodzona zostanie jego izolacja. Nie dotykaj przewodu zasilającego, dopóki wtyczka nie zostanie odłączona od zasilania. Nie naprawiaj przeciętego lub uszkodzonego przewodu. Zanieś produkt do autoryzowanego serwisu w celu wymiany przewodu. 5. Zawsze upewnij się, że przewód i przedłużacz są poprowadzone z dala od operatora i nie stanowią źródła zagrożenia dla operatora lub innych osób. Dodatkowo sprawdź, czy nie mają kontaktu z gorącymi powierzchniami, ostrymi przedmiotami lub krawędziami, olejem itp.

Oddział w Szymanowie

Szymanów 9 d

05-532 Baniocha

Telefon: [phone]

[e-mail]

Portugalia

GARDENA Portugal Lda.
