1764 - 1766 - Pompa do wody deszczowej GARDENA - Bezpłatna instrukcja obsługi

Typ produktu	Pompa zatapialna do zbierania wody deszczowej
Marka	GARDENA
Modele	1764, 1766
Moc nominalna	550 W (dla obu modeli)
Napięcie zasilania	230 V ~ 50 Hz
Maksymalny przepływ	4700 l/h
Maksymalne ciśnienie / Maksymalna wysokość podnoszenia	2,3 bara / 23 m
Maksymalna głębokość zanurzenia	7 m
Wysokość wody resztkowej	5 mm
Maksymalna temperatura cieczy	35 °C
Długość kabla zasilającego	10 m (H07RN-F dla 1766, H05RN-F dla 1764)
Waga bez kabla	4,9 kg (model 1764), 5,9 kg (model 1766)
Materiał obudowy	Tworzywo techniczne
Rodzaj ochrony	IPX8 (zatapialna)
Zabezpieczenie przed brakiem wody	Automatyczne wyłączenie za pomocą pływaka (1764) lub detekcji przepływu (1766)
Ochrona termiczna	Wbudowany wyłącznik termiczny
Automatyczne odpowietrzanie	Tak, przez zawór odpowietrzający
Zawór zwrotny	Wbudowany (model 1766)
Przyłącze tłoczne	Zalecany wąż 19 mm (3/4"), możliwość adaptacji do 13 mm i 16 mm
Filtr	Wyjmowany filtr bagnetowy (część zużywalna)
Temperatura przechowywania	Chronić przed mrozem, miejsce suche
Gwarancja	2 lata (z wyłączeniem części zużywalnych)

Często zadawane pytania - 1764 - 1766 GARDENA

Jakie rodzaje wody mogę pompować za pomocą tej pompy?

Ta pompa jest przeznaczona do pompowania wody deszczowej, wody pitnej i chlorowanej w ogrodach prywatnych. Nie należy jej używać z wodą morską, cieczami korozyjnymi, łatwopalnymi ani tłuszczami.

Jak zainstalować pompę w zbiorniku na wodę deszczową?

Ustaw rurę teleskopową na żądaną wysokość (między 38 a 55 cm), tak aby pompa nie dotykała dna. Zawieś pompę na rurze lub przymocuj ją za pomocą liny, jeśli zbiornik jest głęboki (>7 m). Następnie podłącz pompę do gniazdka chronionego wyłącznikiem różnicowoprądowym 30 mA.

Jak działa automatyczne wyłączanie w przypadku braku wody?

W modelu 1764 pływak wyłącza pompę, gdy poziom wody jest zbyt niski. W modelu 1766 detekcja wycieku/przepływu zatrzymuje pompę, jeśli woda nie jest pobierana. W trybie ręcznym (1764) zabezpieczenie przed brakiem wody jest wyłączone.

Jaka jest maksymalna dopuszczalna temperatura wody?

Temperatura wody nie może przekraczać 35 °C. Cieplejsza woda może uszkodzić pompę lub wywołać ochronę termiczną.

Jak konserwować filtr pompy?

Filtr należy regularnie czyścić, szczególnie po pompowaniu brudnej wody. Aby go wyjąć, obróć go o ćwierć obrotu w prawo (zamek bagnetowy) i wyczyść pod bieżącą wodą. Nigdy nie uruchamiaj pompy bez filtra.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne (bezpieczniki, gniazdo). Upewnij się, że filtr nie jest zatkany, przewód tłoczny jest otwarty, a pompa jest wystarczająco zanurzona. Jeśli zadziałała ochrona termiczna, poczekaj, aż pompa ostygnie. W modelu 1766 wyciek po stronie tłocznej może zablokować pompę.

Czy mogę używać pompy z systemem nawadniania kropelkowego?

Tak, modele 1764 i 1766 są kompatybilne z systemami Micro-Drip. W przypadku 1766 program 'mała ilość' umożliwia pracę przerywaną bez uruchamiania detekcji wycieku przez 60 minut.

Jak chronić pompę zimą?

Pompa nie jest odporna na mróz. Odłącz ją, opróżnij z wody trzymając pionowo, wyjmij rurę teleskopową, wyczyść filtr i przechowuj w suchym i mrozoodpornym miejscu.

Jakie akcesoria są zalecane?

Używaj szybkozłączy GARDENA (ref. 18215 do 1/2" lub 18216 do 3/4"), końcówki kranowej GARDENA 1" (ref. 2802) do płaskich zbiorników oraz przedłużki rury teleskopowej (ref. 1745). W przypadku węży średnica 19 mm (3/4") zapewnia najlepszy przepływ.

Jaka jest gwarancja i co obejmuje?

Firma GARDENA udziela 2-letniej gwarancji od daty zakupu do użytku prywatnego. Obejmuje ona wady materiałowe i produkcyjne, ale wyłącza części zużywalne (wirnik, filtr) oraz uszkodzenia spowodowane niewłaściwym użytkowaniem lub nieautoryzowanymi naprawami.

INSTRUKCJA OBSŁUGI 1764 - 1766 GARDENA

PL Instrukcja obsługi

Pompa do deszczówki

Tłumaczenie instrukcji oryginalnej.

Dzieci od 8. roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub psychicznych lub też nieposiadające doświadczenia i wiedzy mogą używać produktu pod warunkiem, że są przy tym nadzorowane lub zostały poinstruowane na temat bezpiecznego użytkowania produktu oraz rozumieją niebezpieczeństwa wynikające z jego użytkowania. Nie wolno dzieciom bawić się produktem. Nie wolno dzieciom dokonywać czyszczenia i konserwacji przy użytkowniku urządzenia, jeśli nie są one przy tym nadzorowane. Produkt nie powinien być użytkowany przez osoby w wieku poniżej 16. roku życia. Nie wolno używać produktu, jeśli użytkownik jest zmęczony, chory, pod wpływem alkoholu, narkotyków lub lekarstw.

Użytkowanie zgodnie z przeznaczeniem:

Pompa do deszczówki GARDENA jest przeznaczona do poboru wody ze studni, studzienek i innych zbiorników wody, do obsługi urządzeń i systemów nawadniających oraz do pompowania wody deszczowej, wody wodociągowej i wody chlorowanej w ogrodach przydomowych i działkowych.

Pompa ta jest całkowicie hermetyczna i pracuje w wodzie (max głębokość zanurzenia 7 m).

Produkt nie jest przeznaczony do długotrwałego użytkowania (długotrwała cyrkulacja).

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Zabrania się używania pompy do tłoczenia wody słonej, brudnej wody, substancji żrących, łatwopalnych lub wybuchowych (np. benzyny, ropy naftowej, rozpuszczalnika nitro), olejów, oleju opałowego czy artykułów spożywczych.

1. BEZPIECZEŃSTWO

WAŻNE!

Należy starannie zapoznać się z instrukcją obsługi i zachować ją do późniejszego wykorzystania.

Symbole umieszczone na produkcie:

Należy przeczytać instrukcję obsługi.

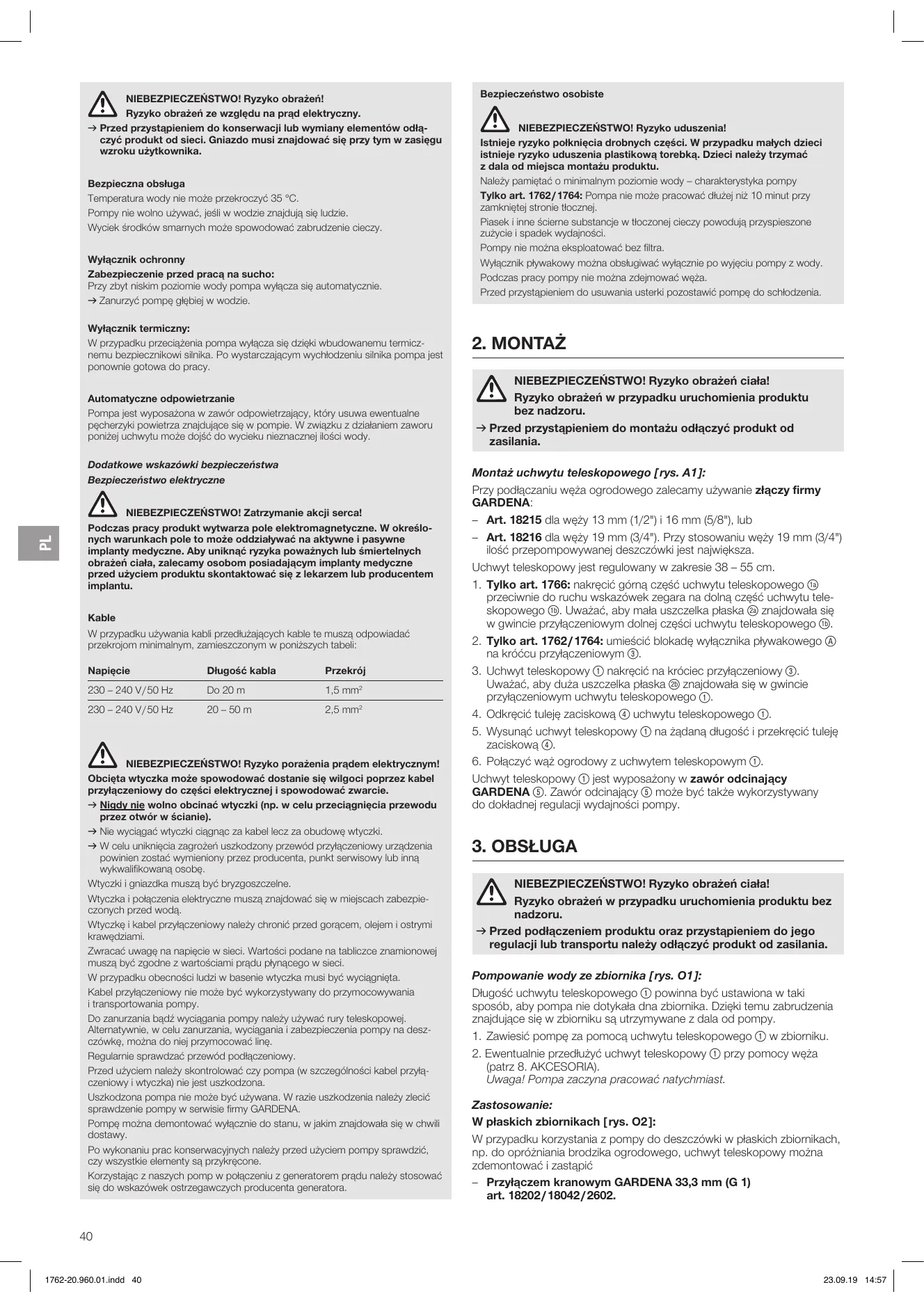

Ogólne wskazówki bezpieczeństwa

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym! Ryzyko obrażeń ze względu na prąd elektryczny.

→ Produkt musi być zasilany prądem za pośrednictwem wyłącznika różnicowoprądowego (RCD) o znamionowym prądzie wyzwalającym maksymalnie 30 mA.

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń!

Ryzyko obrażeń ze względu na prąd elektryczny.

→ Przed przystąpieniem do konserwacji lub wymiany elementów odłączyć produkt od sieci. Gniazdo musi znajdować się przy tym w zasięgu wzroku użytkownika.

Bezpieczna obsługa

Temperatura wody nie powinna przekroczyć 35 °C.

Pompy nie wolno używać, jeśli w wodzie znajdują się ludzie.

Wyciek środków smarnych może spowodować zabrudzenia cieczy.

Wyłącznik ochronny

Zabezpieczenie przed pracą na sucho:

Przy zbyt niskim poziomie wody pompa wyłącza się automatycznie.

→ Zanurzyć pompę głębiej w wodzie.

Wyłącznik termiczny:

W przypadku przeciążenia pompa wyłączy się dzięki wbudowanemu termicznemu bezpiecznikowi silnika. Po wystarczającym wychłodzeniu silnika pompa jest ponownie gotowa do pracy.

Automatyczne odpowietrzanie

Pompa jest wyposażona w zawór odpowietrzający, który usuwa ewentualne pęcherzyki powietrza znajdujące się w pompie. W związku z działaniem zaworu może dojść do wycieku niewielkiej ilości wody.

Dodatkowe wskazówki bezpieczeństwa

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO! Zagrożenie życia!

Podczas pracy produkt wytwarza pole elektromagnetyczne. W określonych warunkach pole to może oddziaływać na aktywne i pasywne implanty medyczne. Aby uniknąć ryzyka poważnych lub śmiertelnych obrażeń ciała, zalecamy osobom posiadającym implanty medyczne przy użyciu produktu skontaktować się z lekarzem lub producentem implantu.

Kable

W przypadku używania kabli przedłużających kable te muszą odpowiadać przekrojom minimalnym, zamieszczonym w poniższej tabeli:

Napiȩcie	Długosć kabla	Przekrój
230 – 240 V/50 Hz	Do 20 m	1,5 mm²
230 – 240 V/50 Hz	20 – 50 m	2,5 mm²

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!

Obcięta wtyczka może spowodować dostanie się wilgoci przez kabel przyłączeniowy do części elektrycznej i spowodować zwarcie.

→ Nigdy nie wolno obcinać wtyczki (np. w celu przeciągnięcia przewodu przez otwór w ścianie). → Nie wyciągać wtyczki ciągnąc za kabel, lecz za obudowę wtyczki. → W celu uniknięcia zagrożeń uszkodzony przewód przyłączeniowy powinien zostać wymieniony przez producenta, punkt serwisowy lub inną wykwalifikowaną osobę.

Wtyczki i gniazdka muszą być bryzgoszczelne.

Wtyczka i połączenia elektryczne muszą znajdować się w miejscach zabezpieczonych przed wodą.

Wtyczki i kabel przyłączeniowy należy chronić przed gorącem, olejem i ostrymi krawędziami.

Zwracać uwagę na napięcie w sieci. Wartości podane na tabliczce znamionowej muszą być zgodne z wartościami prądu płynącego w sieci.

W przypadku obecności ludzi w basenie wtyczka musi być wyciągnięta.

Kabel przyłączeniowy nie może być wykorzystywany do przymocowywania i transportowania pompy.

Do zanurzania bądź wciągania pompy należy używać rury teleskopowej. Alternatywnie, w celu zanurzania, wciągania i zabezpieczenia pompy na deszczówkę, można do niej przymocować linę.

Regularnie sprawdzać przewód podłączeniowy.

Przed użyciem należy skontrolować, czy pompa (w szczególności kabel przyłączeniowy i wtyczka) nie jest uszkodzona.

Uszkodzona pompa nie może być używana. W razie uszkodzenia należy zlecić sprawdzenie pompy w serwisie firmy GARDENA.

Pompę należy demontować wyłącznie do stanu, w jakim znajdowała się w chwili dostawy.

Po wykonaniu prac konserwacyjnych należy sprawdzić, czy wszystkie elementy pompy są przykręcone.

Korzystając z naszych pomp w połączeniu z generatorem prądu, należy stosować się do wskazówek ostrzegawczych producenta generatora.

Bezpieczeństwo osobiste

NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!

Istnieje ryzyko połknięcia drobnych części. W przypadku małych dzieci istnieje ryzyko uduszenia plastikową torebką. Dzieci należy trzymać z dala.

Należy pamiętać o minimalnym poziomie wody - charakterystyka pompy. Tylko art. 1762/1764: Pompa nie sączy się, gdy jest zamknięta.

Piasek i inne ścierne substancje w tłoczonej cieczy powodują przyspieszone zużycie i spadek wydajności.

Pompy nie należy eksploatować bez filtra.

Wyłącznik pływakowy można obsługiwać wyłącznie po wyjęciu pompy z wody.

Podczas pracy pompy nie wolno zdejmować pokrywy.

Przed przystąpieniem do usuwania usterki pozostawić pompę do schłodzenia.

2. MONTAŻ

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń! Ryzyko obrażeń w przypadku uruchomienia produktu bez nadzoru.

→ Przed przystąpieniem do montażu odłączyć produkt od zasilania.

Montaż uchwytu teleskopowego [rys. A1]:

Przy podłączaniu węża ogrodowego zalecamy używanie złączy firmy GARDENA:

• Art. 18215 dla węży 13 mm (1/2") i 16 mm (5/8"), lub
• Art. 18216 dla węży 19 mm (3/4"). Przy stosowaniu węża 19 mm (3/4") ilość przepompowywanej deszczówki jest największa.

Uchwyt teleskopowy jest regulowany w zakresie 38 - 55 cm.

1. Tylko art. 1766: nakręcić górną część uchwytu teleskopowego zgodnie z kierunkiem wskazówek zegara na dolną część uchwytu teleskopowego. Uważać, aby uszczelka płaska znajdowała się na gwincie przyłączeniowym dolnej części uchwytu teleskopowego.
2. Tylko art. 1762/1764: umieść blokadę wyłącznika pływakowego na króćcu przyłączeniowym ③.
3. Uchwyt teleskopowy ① nakręcić na króciec przyłączeniowy ③. Uważać, aby duża uszczelka płaska ② znajdowała się w gwincie przyłączeniowym uchwytu teleskopowego ①.
4. Odkręcić tuleję zaciskową ④ uchwytu teleskopowego ①.
5. Wysunąć uchwyt teleskopowy ① na zadaną długość i przekręcić tuleję zaciskową ④.
6. Połączyć wąż odrowy z uchwytem teleskopowym ①.

Uchwyt teleskopowy ① jest wyposażony w zawór odcinający

GARDENA ⑤. Zawór odcinający ⑤ powinien być wykorzystywany do dokładnej regulacji wydajności pompy.

3. OBSŁUGA

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń!

Ryzyko obrażeń w przypadku uruchomienia produktu bez nadzoru.

→ Przed podłączeniem produktu oraz przystąpieniem do jego regulacji lub transportu należy odłączyć produkt od zasilania.

Pompowanie wody ze zbiornika [rys. 01]:

Długość uchwytu teleskopowego ① powinna być ustawiona w taki sposób, aby pompa nie dotykała dna zbiornika. Dzięki temu zabrudzenia znajdujące się w zbiorniku są utrzymywane z dala od pompy.

1. Zawiesić pompę za pomocą uchwytu teleskopowego ① w zbiorniku.
2. Ewentualnie przymocować uchwyt teleskopowy ① przy pomocy węża (patrz 8. AKCESORIA).

Uwaga! Pompa zaczyna pracować natychmiast.

Zastosowanie:

W płaskich zbiornikach [rys. O2]:

W przypadku korzystania z pompy do deszczówki w płaskich zbiornikach, np. do opróżniania brodzika ogrodowego, uchwyt teleskopowy należy zdemontować i zastąpić

• przyłączem kranowym GARDENA 33,3 mm (G 1) art. 18202/18042/2602.

Wąż 13 mm (1/2") 16 mm (5/8") lub 19 mm (3/4") podłącza się za pomocą szybkozłączy do węży Original GARDENA System lub GARDENA Profi System.

W głębokich zbiornikach:

W głębokich zbiornikach (maksymalnie 7 m) nie można zawiesić pompy na uchwycie teleskopowym. W takim przypadku pompę należy zanurzyć w zbiorniku przy pomocy przymocowanej do niej liny. Zalecamy mocowanie węża do pompy bez uchwytu teleskopowego.

Eksploatacja systemu Micro-Drip:

Możliwa jest eksploatacja systemu Micro-Drip.

Tylko art. 1762: Pompa nadaje się optymalnie do podłączenia do Micro-Drip-System bez korzystania z reduktora ciśnienia.

Tylko art. 1766: Od przepływu 100 l/h pompa pracuje w trybie ciągłym. Poniżej tej ilości pompa często włącza się i wyłącza, zmieniając tryb pracy na program do podawania małych ilości wody.

Praca ze zraszaczem:

Artykuł	Maks. wydajnosć / ciṣnienie na zraszaczu	Maks. zra-szana powierzchnia	Pasujace zraszacze	Maks.azolecana dlugość węź 19 mm (3/4")	13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/1766	750 l/h / 1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Tylko art. 1762/1764:

Tryb automatyczny z wyłącznikiem pływakowym [rys. O3]: Aby pompa w razie braku pompowanej cieczy automatycznie wyłączyła się, wyłącznik pływakowy 6 musi swobodnie poruszać się po powierzchni wody.

Ustawienie wysokości włączania i wyłączania [rys. O4]:

Maksymalna wysokość włączenia i minimalna wysokość włączenia (patrz 7. DANE TECHNICZNE) są ustawiane, umieszczając przewód wyłącznika pływakowego w blokadzie wyłącznika.

• Im krótszy kabel między wyłącznikiem pływakowym ⑥ a blokadą wyłącznika pływakowego ④, tym mniejsza jest wysokość włączenia i tym większa jest wysokość wyłączenia. → Wcisnąć kabel wyłącznika pływakowego ⑥ w otwór blokady wyłącznika pływakowego ④.

UWAGA!

Aby zapewnione było włączenie i wyłączenie wyłącznika pływakowego, długość przewodu pomiędzy wyłącznikiem pływakowym a blokadą wyłącznika powinna wynosić min. 10 cm.

Obsługa manualna [rys. 05]:

Pompa pracuje bez przerwy, ponieważ wyłącznik pływakowy jest zmostkowany. Zabezpieczenie przed pracą na sucho zostaje wskutek tego dezaktywowane.

1. Umieść wyłącznik pływakowy ⑥ z kablem skierowanym do dołu w blokadzie wyłącznika pływakowego ④.
2. Ustawić pompę na dnie zbiornika - lub - zanurzyć przy pomocy przymocowanej do niej liny w studni lub studzience.
3. Podłączyć pompę do zasilania. Uwaga! Pompa zaczyna pracować natychmiast.

Min. poziom pozostałej wody (patrz 7. DANE TECHNICZNE) można uzyskać wyłącznie przy obsłudze manualnej, ponieważ w trybie automatycznym wyłącznik pływakowy wyłącza pompę.

Tylko art. 1766:

Tryb automatyczny:

Pompa wyłącza się automatycznie, gdy tylko woda nie jest już pobierana. Dzięki zintegrowanemu zaworowi zwrotnemu woda w wężu pozostaje pod ciśnieniem, dopóki wąż podnosi wodę.

Gdy przez wąż pobierana jest woda (ciśnienie w wężu spada poniżej ok. 1,5 bar), pompa włącza się automatycznie.

Program do poboru małych ilości wody oraz ostrzeżenia przy kapiącej wodzie:

Ostrzeżenie przed kapiącą wodą:

Czujnik kontroli przepływu włącza pompę w momencie, kiedy woda nie jest pobierana. W przypadku nieszczelności od strony tłocznej (np. niesz

czelny wąż tłoczny lub kran) pompa włącza się i ponownie wyłącza w krótkich odcinkach czasu. Jeżeli pompa włącza się częściej niż 7 razy w ciągu 2 min. (przy wycieku < 6 l/h), pompa wyłącza się całkowicie. Żeby pompę ponownie uruchomić, wyciągnij wtyczkę z gniazdka i ponownie ją wetknij po usunięciu nieszczelności od strony tłocznej.

Program do poboru małych ilości wody:

Aby pompa nie wyłączała się przedwcześnie w przypadku zamierzonego zastosowania do małych ilości wody (np. do nawadniania kroplowego), ostrzeżenie przed kapiącą wodą jest uaktywniane dopiero po upływie 60 min (program do poboru małych ilości wody).

Cykliczne włączanie i wyłączanie pompy w trakcie programu do poboru małych ilości wody nie ma wpływu na żywotność pompy.

W przypadku ciągłego nawadniania kroplowego:

Jeśli program małej ilości cieczy ma być wykorzystywany dłużej niż 60 min, po upływie tego czasu przerwij nawadnianie na 5 min. Następnie możesz skorzystać z programu małej ilości cieczy przez kolejne 60 minut.

4. KONSERWACJA

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń! Ryzyko obrażeń w przypadku uruchomienia produktu bez nadzoru.

→ Przed przystąpieniem do konserwacji odłączyć produkt od zasilania.

Czyszczenie filtra [rys. M1]:

Aby zapewnić długotrwałą bezproblemową eksploatację, należy regularnie czyścić filtr ⑦.

Po pompowaniu zanieczyszczonej wody należy niezwłocznie oczyścić filtr ⑦.

1. Filtr ⑦ obrócić o 1/4 obrotu w kierunku zgodnym z ruchem wskazówek zegara i zdjąć (zamek bagnetowy).
2. Oplukać filtr ⑦ pod bieżącą wodą.
3. Zamontować filtr ⑦ ponownie w odwrotnej kolejności.

Pompy nie należy eksploatować bez filtra.

Przepłukanie pompy:

Po pompowaniu chlorowanej wody pompę należy przepłukać.

1. Pompować letnią wodę (maks. 35°C), ewentualnie z dodatkiem łagodnego środka czyszczącego (np. płynu do mycia naczyń), do momentu, w którym pompowana woda będzie czysta.
2. Pozostałości należy usuwać zgodnie z przepisami ustawy o usuwaniu odpadów.

5. PRZECHOWYWANIE

Przerwa w używaniu:

Pompa nie jest odporna na mróz!

Produkt przechowywać poza zasięgiem dzieci.

1. Odłączyć pompę od zasilania.
2. Odkręcić uchwyt teleskopowy/wąż ciśnieniowy.
3. Otworzyć całkowicie zawór odcinający uchwytu teleskopowego.
4. Przytrzymać pompę w pozycji pionowej i pozwolić, aby woda z niej wypłynęła.

Tylko art. 1766: obrócić pompę do góry nogami, aż do wypłynięcia całej wody.

1. Oczyścić pompę (patrz 4. KONSERWACJA).
2. Przechowywać pompę i uchwyt teleskopowy w suchym, zamkniętym i zabezpieczonym przed mrozem miejscu.

Utylizacja:

(zgodnie z dyrektywą 2012/19/UE)

Produktu nie wolno utylizować razem z normalnymi odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami ochrony środowiska.

WAŻNE!

→ Produkt należy zutylizować za pośrednictwem lokalnego zakładu utylizacji odpadów.

6. USUWANIE USTEREK

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała

Ryzyko obrażeń w przypadku uruchomienia produktu bez nadzoru.

→ Przed przystąpieniem do usuwania usterek odłączyć produkt od zasilania.

Problem	Mozliwa przyczyna	Postepowanie
Pompa pracuje, ale nie pompuje wody	Powietrze nie ma ujsćia, gdyż przyzewód tłoczny jest zamkipty. (Eeventualnie sprawdzićczy wąź nie jest zagiety).	→ Otworzyść przyzwódl tłoczny (np. zwórd odnacinajcy, uradzzenia dozułącze).
	Zawórd odnacinajcy jest zamkipty.	→ Otworzyść przywor odcinajcy.
	Pecherzycki powietrza w stopce sssszech.	→ Odczekać ok. 60 sekund, az pewpma samoczynsie odpowietrzy, w razi potrzeby kilkakrotnie wyplaźcyć / wpla-czyć pompé.
	Filtr jest zatkany.	→ WyczyScić filtr (patrz 4. KONSERWACJA).
	Lustro wody podczas urucha-miania znajduje sie poniȩjminimalnégo poziimu.	→ Zanurzyć glębiej pompé.
Pompa nie daje są uruchomic lub nagle prestastej pracstawć	WDyniku przyciezenia zadzialał wplaćznik termiczny pompuy.	→ WyczyScić filtr (patrz 4. KONSERWACJA). Nie przyekraczać maksymalnej temperatury wody (35 °C).
	Pompa nie jest zasilana.	→ Sprawdzić bezpieczniki i zlausza elektryczne.
	Zadzialał wplaćznik roźnicowo-prȩdowy (prad uszkodzeniowy).	→ Odlączyć pompę od zasilania i skontaktować sie z serwisem GARDENA.
Tylko art. 1766:	Zostalo wplazone ostrzejenie przykapiacza woda. Przeko-czony maksymalny czas ostrzejenia przykapiacza woda (program do pompuro malych ilosci wody 60 min).	→ Podczas uzywniania programu do pompuro malych ilosci wody skrócić czas trwania nawad-niania lub teź przywoe eksploatacje na 5 minut. Zwiększyć zuzycie wody. Wyciagnć wtyczkte.
	Wyciek po stronie tłocnej.	→ Usṇość nieszczelność spo stronie tłocnej.
Pompa pracuje, ale jej wydajnosć spada	Filtr jest zatkany.	→ WyczyScić filtr (patrz 4. KONSERWACJA).

WSKAZÓWKA: w przypadku wystąpienia innych zakłóceń prosimy o kontakt z serwisem GARDENA. Naprawy mogą być wykonywane tylko przez punkty serwisowe GARDENA lub autoryzowanych przedstawicieli GARDENA.

1. DANE TECHNICZNE

Pompy do desczówki	Jednostka	Wartość (art. 1762)	Wartość (art. 1764)	Wartość (art. 1766)
Moc znamionowa	W	400	550	550
Napiȩcie sieciowe	V (AC)	230	230	230
Częstotiwość sieciowa	Hz	50	50	50
Maks. wydajność	I/h	4000	4700	4700
Maks. ci内分泌/ maks. wysokość tkoczenia	bar / m	1,3 / 13	2,3 / 23	2,3 / 23
Maks. glówność zanurzenia	m	7	7	7
Pozium pozostajej wody	mm	5	5	5
Ci内分泌或多cianía	bar	-	-	1,5
Min. glówność zanurzenia podczas uruchamiania pompy (ok.)	mm	60	60	60
Kabel przyłączeniowy	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Waga bez kabla (ok.)	kg	3,5	4,9	5,9
Max temperatura pompowanjcieciezy	°C	35	35	35

8. AKCESORIA

Szybkołącate GARDENA 1/2"	art. 18215 art. 18255
Szybkołącate GARDENA 3/4"	art. 18216 art. 18256
Przedlüzenie uchwytu teleskop战略布局:
Przyȩcie węźia GARDENA 1"	art. 1745
Nypel Profi GARDENA 2 x	art. 2817
Przyȩcie kranowe GARDENA 1" 2 x	art. 2802
Wąź GARDENA 3/4"	art. 18085

9. SERWIS/GWARANCJA

Serwis:

Prosimy skorzystać z adresu zamieszczonego na odwrotnej stronie.

Oświadczenia gwarancyjne:

W przypadku reklamacji klient nie jest obciążony żadnymi opłatami za świadczone usługi.

GARDENA Manufacturing GmbH udziela na wszystkie nowe, oryginalne produkty GARDENA 2-letniej gwarancji od daty zakupu przez pierwszego nabywcę u dystrybutora, pod warunkiem że produkty są wykorzystywane tylko do celów prywatnych. Niniejsza gwarancja producenta nie obejmuje produktów nabytych na rynku wtórnym. Niniejsza gwarancja obejmuje wszelkie istotne usterki produktu, które można uznać za spowodowane przez wady materiałowe lub produkcyjne. Gwarancja jest realizowana poprzez dostarczenie w pełni funkcjonalnego produktu zamiennego lub naprawę wadliwego produktu wysłanego nam nieodpłatnie przez klienta; zastrzegamy sobie prawo do wyboru jednej z dwóch powyższych opcji. Aby klient mógł skorzystać z tej usługi, muszą być spełnione poniższe warunki:

• Produkt był używany zgodnie z przeznaczeniem określonym w zaleceniach zamieszczonych w instrukcji obsługi.
• Nie były podejmowane próby otwarcia lub naprawy produktu przez nabywcę ani przez osobę trzecią.
• W trakcie eksploatacji stosowano tylko oryginalne części zamienne i części zużywające się GARDENA.
• Przedłożono dowód zakupu.

Niniejsza gwarancja producenta ogranicza się do wymiany lub naprawy na powyższych warunkach. Gwarancja producenta nie uprawnia do podnoszenia innych roszczeń wobec nas jako producenta, takich jak roszczenie o odszkodowanie. Niniejsza gwarancja producenta oczywiście nie ma wpływu na roszczenia z tytułu gwarancji wobec dystrybutora/sprzedawcy, określone w ustawie i umowie.

Gwarancja producenta podlega prawu Republiki Federalnej Niemiec.

W przypadku reklamacji w trybie gwarancji prosimy o przesłanie uszkodzonego produktu wraz z kopią dowodu zakupu i opisem usterki opłaconą przesyłką pocztową na adres działu serwisu firmy GARDENA.

Części eksploatacyjne:

Wirnik i filtr stanowią części zużywające się i w związku z tym nie są objęte gwarancją.

HU

1. BIZTONSÁG. 43 2. SZERELÉS. 43
2. KEZELÉS 44
3. KARBANTARTÁS 44
4. TÁROLÁS. 45
5. HIBAELHÁRÍTÁS 45 7. MŰSZAKI ADATOK 45
6. TARTOZÉKOK 45
7. SZERVIZ/GARANCIA. 45

Ogólne ostrzeżenia dotyczące bezpieczeństwa

Ochrona przed pracą na sucho:

Pompa automatycznie wyłącza się, jeśli poziom wody jest zbyt niski.

→ Zanurz pompę głębiej w wodzie.

Wyłącznik termiczny:

W przypadku przeciążenia pompę wyłącza wbudowany termiczny wyłącznik silnika. Po dostatecznym ochłodzeniu silnika pompa jest ponownie gotowa do pracy.

Automatyczne odpowietrzanie

Ta pompa jest wyposażona w zawór odpowietrzający, który służy do wypuszczania ewentualnych pęcherzyków powietrza z pompy. Dlatego z przyczyn technicznych może dochodzić do wyciekania niewielkiej ilości wody w części pod uchwytem.

Wyłącznik ochronny

Ochrona przed pracą bez wody:

Jeśli poziom wody jest zbyt niski, pompa automatycznie się wyłącza.

→ Zanurz pompę głębiej w wodzie.

Wyłącznik termiczny:

Charakterystyka pompy

Krzywa charakterystyki pompy

Poland Spółka z o.o.

ul. Wysockiego 15

03-371 Warszawa

Telefon: [phone]

[e-mail]

Portugalia

Husqvarna Portugal, SA

Lagoa - Albarraque
