1764 - 1766 - Lietaus vandens siurblys GARDENA - Nemokama naudojimo instrukcija

Produkto tipas	Povandeninis siurblys lietaus vandens surinkėjui
Prekės ženklas	GARDENA
Modeliai	1764, 1766
Vardinė galia	550 W (abiem modeliams)
Maitinimo įtampa	230 V ~ 50 Hz
Maksimalus srautas	4700 l/h
Maksimalus slėgis / Maksimalus išstūmimo aukštis	2,3 bar / 23 m
Maksimalus panardinimo gylis	7 m
Likutinis vandens aukštis	5 mm
Maksimali skysčio temperatūra	35 °C
Maitinimo kabelio ilgis	10 m (H07RN-F 1766 modeliui, H05RN-F 1764 modeliui)
Svoris be kabelio	4,9 kg (1764 modelis), 5,9 kg (1766 modelis)
Korpuso medžiaga	Techninis plastikas
Apsaugos tipas	IPX8 (povandeninis)
Apsauga nuo vandens trūkumo	Automatinis sustabdymas plūde (1764) arba srauto aptikimo būdu (1766)
Terminė apsauga	Integruotas terminis išjungiklis
Automatinis oro išleidimas	Taip, per išleidimo vožtuvą
Atbulinis vožtuvas	Integruotas (1766 modelis)
Išstūmimo jungtis	Rekomenduojama 19 mm (3/4") žarna, pritaikoma 13 mm ir 16 mm
Filtras	Nuimamas bajonetinis filtras (dėvimas elementas)
Laikymo temperatūra	Nuo šalčio apsaugotoje, sausoje vietoje
Garantija	2 metai (dėvimų dalių garantija netaikoma)

Dažnai užduodami klausimai - 1764 - 1766 GARDENA

Kokius vandens tipus galiu siurbti šiuo siurbliu?

Šis siurblys skirtas siurbti lietaus vandenį, geriamąjį vandenį ir chloruotą vandenį privačiuose soduose. Jis neturėtų būti naudojamas su sūriu vandeniu, ėsdinančiais, degiais skysčiais ar riebalais.

Kaip sumontuoti siurblį vandens surinkėjo?

Nustatykite teleskopinį vamzdį į norimą aukštį (tarp 38 ir 55 cm), kad siurblys neliestų dugno. Pakabinkite siurblį už vamzdžio arba pritvirtinkite kabeliu, jei rezervuaras gilus (>7 m). Tada prijunkite siurblį prie lizdo, apsaugoto diferencialiniu 30 mA jungikliu.

Kaip veikia automatinis sustabdymas, kai trūksta vandens?

1764 modelyje plūdė išjungia siurblį, kai vandens lygis per žemas. 1766 modelyje nuotėkio/srauto aptikimas sustabdo siurblį, jei vanduo nebenaudojamas. Rankiniu režimu (1764) apsauga nuo vandens trūkumo yra išjungta.

Kokia yra didžiausia leistina vandens temperatūra?

Vandens temperatūra neturi viršyti 35 °C. Karštesnis vanduo gali sugadinti siurblį arba suaktyvinti terminę apsaugą.

Kaip prižiūrėti siurblio filtrą?

Filtrą reikia reguliariai valyti, ypač po to, kai buvo siurbiamas nešvarus vanduo. Norėdami jį išimti, pasukite ketvirtį apsisukimo pagal laikrodžio rodyklę (bajonetinis uždarymas) ir nuvalykite po tekančiu vandeniu. Niekada nenaudokite siurblio be filtro.

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite maitinimo šaltinį (saugiklius, lizdą). Įsitikinkite, kad filtras neužsikimšęs, išstūmimo vamzdis atidarytas ir siurblys pakankamai panardintas. Jei terminė apsauga suveikė, palaukite, kol siurblys atvės. 1766 modeliui nuotėkis išleidimo pusėje gali užblokuoti siurblį.

Ar galiu naudoti siurblį su lašeliniu laistymo sistema?

Taip, 1764 ir 1766 modeliai yra suderinami su Micro-Drip sistemomis. 1766 modeliui programa 'mažas kiekis' leidžia pertraukiamą darbą nesukeliant nuotėkio aptikimo 60 minučių.

Kaip apsaugoti siurblį žiemą?

Siurblys neatsparus šalčiui. Atjunkite jį, išpilkite vandenį laikydami vertikaliai, nuimkite teleskopinį vamzdį, išvalykite filtrą ir laikykite sausoje, nuo šalčio apsaugotoje vietoje.

Kokie priedai rekomenduojami?

Naudokite GARDENA greitas jungtis (ref. 18215 1/2" arba 18216 3/4"), GARDENA 1" čiaupo antgalį (ref. 2802) plokštiems rezervuarams ir teleskopinio vamzdžio prailginimą (ref. 1745). Žarnoms 19 mm (3/4") skersmuo užtikrina geriausią srautą.

Kokia garantija ir ką ji apima?

GARDENA suteikia 2 metų garantiją nuo pirkimo datos privataus naudojimo atveju. Ji apima medžiagų ir gamybos defektus, bet netaikoma dėvimiems elementams (turbina, filtras) ir žalai dėl netinkamo naudojimo ar neleistinų remontų.

NAUDOJIMO INSTRUKCIJA 1764 - 1766 GARDENA

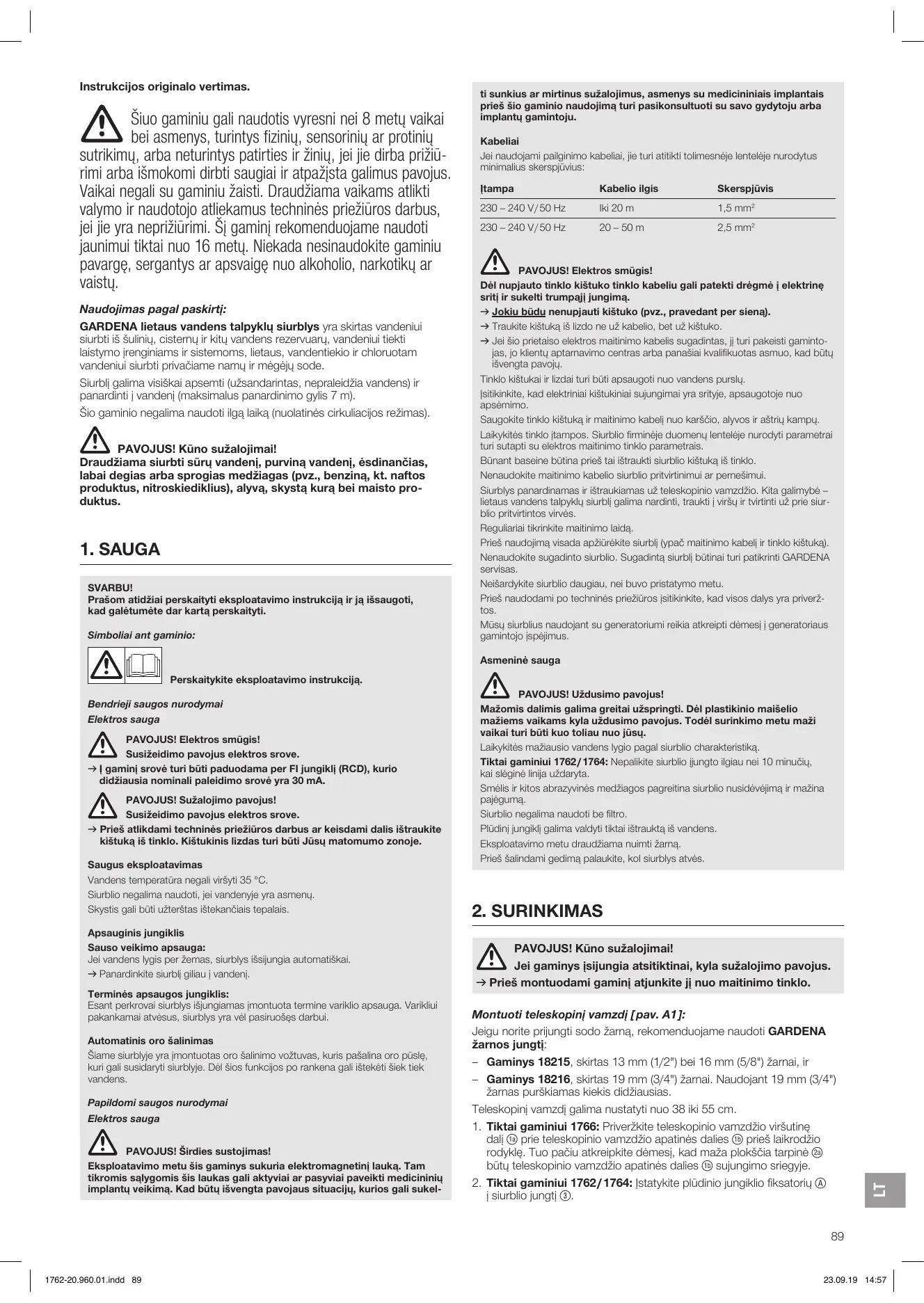

Instrukcijos originalo vertimas.

Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių

sutrikimų, arba neturintys patirties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti valymo ir naudotojo atliekamus techninės priežiūros darbus, jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų. Niekada nesinaudokite gaminiu pavargę, sergantys ar apsvaigę nuo alkoholio, narkotikų ar vaistų.

GARDENA lietaus vandens talpyklų siurblys yra skirtas vandeniui siurbti iš šulinių, cisternų ir kitų vandens rezervuarų, vandeniui tiekti laistymo įrenginiams ir sistemoms, lietaus, vandentiekio ir chloruotam vandeniui siurbti privačiame namų ir mėgėjų sode.

GARDENA lietaus vandens talpyklų siurblys yra skirtas vandeniui siurbti iš šulinių, cisternų ir kitų vandens rezervuarų, vandeniui tiekti laistymo įrenginiams ir sistemoms, lietaus, vandentiekio ir chloruotam vandeniui siurbti privačiame name ir mėgėjų sode.

Siurblį galima visiškai apsemti (užsandarintas, nepraleidžia vandens) ir panardinti į vandenį (maksimalus panardinimo gylis 7 m).

Šio gaminio negalima naudoti ilgą laiką (nuolatinės cirkuliacijos režimas).

Draudžiama siurbti sūrų vandenį, purviną vandenį, ėsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kitus naftos produktus, nitroskiediklius), alyvą, skystą kurą bei maisto produktus.

Draudžiama siurbti sūrų vandenį, purviną vandenį, ėsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kitus naftos produktus, nitroskiediklius), alyvą, skystą kurą bei maisto produktus.

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

Perskaitykite eksploatavimo instrukciją.

Perskaitykite eksploatavimo instrukciją.

Bendrieji saugos nurodymai

Elektros sauga

PAVOJUS! Elektros smūgis!

Susižalojimo pavojus elektros srove.

→ Gaminį srovė turi būti paduodama per FI jungiklį (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA

PAVOJUS! Sužalojimo pavojus!

Susižalojimo pavojus elektros srove.

→ Prieš atlikdami techninės priežiūros darbus ar keisdami dalis, ištraukite kištuką iš tinklo. Kištukinis lizdas turi būti Jūsų matomumo zonoje.

Saugus eksploatavimas

Vandens temperatūra negali viršyti 35 °C

Siurblio negalima naudoti, jei vandenyje yra žmonių.

Skystis gali būti užterštas ištekančiais tepalais.

Apsauginis jungiklis

Sauso veikimo apsauga:

Jei vandens lygis per žemas, siurblys išsijungia automatiškai. → Panardinkite siurblį giliau į vandenį.

Terminis apsaugos jungiklis:

Esant perkrovai siurblys išsijungia įmontuota termine variklio apsauga. Varikliui pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui.

Automatinis oro šalinimas

Šiame siurblėje yra įmontuotas oro šalinimo vožtuvas, kuris pašalina oro pūslę, kuri gali susidaryti siurblėje. Dėl šios funkcijos po rankena gali ištekėti šiek tiek vandens.

Papildomi saugos nurodymai

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojingų situacijų, kurios gali sukelti

ti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Kabeliai

Jei naudojami ilginimo kabeliai, jie turi atitikti toliau lentelėje nurodytus minimalius skerspjūvius:

Itampa	Kabelio ilgis	Skerspjūvis
230 – 240 V/50 Hz	Iki 20 m	1,5 mm²
230 – 240 V/50 Hz	20 – 50 m	2,5 mm²

PAVOJUS! Elektros smūgis!

Per nupjauto tinklo kištuko tinklo kabelį gali patekti drėgmė į elektrinę sritį ir sukelti trumpąjį jungimą.

→ Jokiu būdu nenupjaukite kištuko (pvz., pravesdami per sieną). → Traukite kištuką iš lizdo ne už kabelio, bet už kištuko. → Jei šio prietaiso elektros maitinimo kabelis sugadintas, jį turi pakeisti gamintojas, jo įgaliotas aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų išvengta pavojaus.

Tinklo kištukai ir lizdai turi būti apsaugoti nuo vandens purslų.

Isitikinkite, kad elektriniai kištukiniai sujungimai yra srityje, apsaugotoje nuo apsėmimo.

Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų.

Laikykitės tinklo įtampos. Siurblio firmos duomenų lentelėje nurodyti parametrai turi sutapti su elektros maitinimo tinklo parametrais.

Būnant baseine būtina prieš tai ištraukti siurblio kištuką iš tinklo.

Nenaudokite maitinimo kabelio siurblio pritvirtinimui ar pernešimui.

Siurblys panardinamas ir ištraukiamas už teleskopinio vamzdelio. Kita galimybė - lietaus vandens talpyklų siurblį galima nardinti, traukti viršų ir tvirtinti prie siurblio pritvirtintos virvės.

Reguliariai tikrinkite maitinimo laidą.

Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuką). Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA servisas.

Neišardykite siurblio daugiau, nei buvo pristatymo metu.

Prieš naudodami po techninės priežiūros įsitikinkite, kad visos dalys yra priveržtos.

Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį į generatoriaus gamintojo įspėjimus.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

Laikykitės mažiausio vandens lygio pagal siurblio (Charakteristika,

Tiktai gaminiams 1762/1764: Nepalikite siurblio įjungto ilgiau nei 10 minučių, kai slėginė linija uždaryta.

Smėlis ir kitos abrazyvinės medžiagos pagreitina siurblio nusidėvėjimą ir mažina pajėgumą.

Siurblio negalima naudoti be filtro.

Plūdinį jungiklį galima valdyti tik ištraukus vandens.

Eksploatavimo metu draudžiama nuimti žarną.

Prieš šalindami gedimą, palaukite, kol siurblys atvės.

2. SURINKIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš montuodami gaminį, atjunkite jį nuo maitinimo tinklo.

Montuoti teleskopinį vamzdį [pav. A1]:

Jeigu norite prijungti sodo žarną, rekomenduojame naudoti GARDENA žarnos jungtį:

Gaminys 18215, skirtas 13 mm (1/2") bei 16 mm (5/8") žarnai, ir gaminys 18216, skirtas 19 mm (3/4") žarnai. Naudojant 19 mm (3/4") žarnas, purškiamas kiekis didžiausias.

Teleskopinį vamzdį galima nustatyti nuo 38 iki 55 cm.

1. Tiktai gaminiams 1766: Priveržkite teleskopinio vamzdžio viršutinę dalį prie teleskopinio vamzdžio apatinės dalies prieš laikrodžio rodyklę. Tuo pačiu atkreipkite dėmesį, kad maža plokščia tarpinė 2b būtų teleskopinio vamzdžio apatinės dalies sujungimo sriegyje.
2. Tiktai gaminui 1762/1764: įstatykite plūdinio jungiklio fiksatorių ④ į siurblio jungtį ③
3. Prisukite teleskopinį vamzdį ① prie siurblio jungties ③. Tuo pačiu atkreipkite dėmesį, kad didelė plokščia tarpinė ② būtų teleskopinio vamzdžio ① sujungimo srityje.
4. Nuimkite teleskopinio vamzdžio ① užspaudimo įvorę ④.
5. Nustatykite norimą teleskopinio vamzdžio ① ilgį ir vėl priveržkite užspaudimo įvorę ④.
6. Prijunkite sodo žarną prie teleskopinio vamzdžio ①.

Teleskopiniame vamzdyje ① yra įmontuotas GARDENA uždarymo vožtuvas ⑤. Uždarymo vožtuvą ⑤ taip pat galima naudoti tiksliam siurblio pajėgumui sureguliuoti.

3. NAUDOJIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš prijungdami, nustatydami arba transportuodami gaminį atjunkite jį nuo maitinimo tinklo.

Siurbti vandenį iš talpyklos [pav. O1]:

Turi būti nustatytas toks teleskopinio vamzdžio ① ilgis, kad siurblys neliestų rezervuaro dugno. Tokiu būdu siurblys apsaugomas nuo rezervuare esančių nešvarumų.

1. Pakabinkite siurblį talpykloje už teleskopinio vamzdžio ①.
2. Jei reikia, su žarna pailginkite teleskopinį vamzdį (1) (žr. 8. PRIEDĄ).
3. Prijunkite siurblį prie maitinimo tinklo. Dėmesio! Siurblys iš karto įsijungia.

Naudojimas:

Negiliose talpyklose [pav. O2]:

Jei lietaus vandens talpyklų siurblys yra naudojamas negiliose talpyklose, pvz., vandeniui išsiurbti iš vaikiško baseino, teleskopinį vamzdį galima išardyti ir pakeisti

33,3 mm (G 1) GARDENA čiaupo jungtimi, gaminys 18202/18042/2602.

13 mm (1/2"), 16 mm (5/8") arba 19 mm (3/4") žarnos jungiamos naudojant originalias GARDENA sistemas ar GARDENA „Profi" sistemas žarnos jungtis.

Giliose talpyklose:

Giliuose rezervuaruose (maksimaliai iki 7 m) siurblio negalima pakabinti už teleskopinio vamzdžio. Tuomet siurblį reikia panardinti į talpyklą už virvės, kuri buvo pritvirtinta prie siurblio. Rekomenduojame žarną pritvirtinti prie siurblio be teleskopinio vamzdžio.

"Micro-Drip" sistemos įrangos eksploatavimas:

Tinka "Micro-Drip" sistemos įrangos eksploatavimui.

Tiktai gaminiui 1762: Siurblį puikiausiai galima prijungti prie „Micro-Drip" sistemos įrangos be bazinio prietaiso.

Tiktai gaminiui 1766: Nuo 100 l/h siurblys veikia nuolat. Tada siurblys dažnai įsijungia ir išsijungia bei pereina į mažo kiekio programą.

Eksploatavimas su purkštuvu:

Gaminys	Maks. srou-tas/slëgis purkëstüve	Maks. laisty-mo plotas	Galimas purkëstuvas	Maks. rekomenduojamas Žarnos ilgis19 mm (3/4")	13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/1766	750 l/h / 1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Tiktai gaminiui 1762/1764:

Automatis režimas su plūdiniu jungikliu [pav. O3]:

Kad siurblys automatiškai išsijungtų nustojus tekėti siurbiamam skysčiui, plūdinis jungiklis ⑥ turi laisvai judėti vandens paviršiuje.

Nustatyti įsijungimo ir išsijungimo aukštį [pav. O4]:

Maksimalus įsijungimo aukštis ir minimalus išsijungimo aukštis (žr. 7. TECHNINIAI DUOMENYS) gali būti pritaikyti plūdinio jungiklio kabelį įspaudus į plūdinio jungiklio fiksatorių.

• Kuo trumpesnis kabelis tarp plūdinio jungiklio ⑥ ir plūdinio jungiklio fiksatoriaus A, tuo žemesnis įsijungimo aukštis ir aukštesnis išsijungimo aukštis. → |spauskite plūdinio jungiklio kabelį ⑥ į plūdinio jungiklio fiksatoriaus angą A.

DĖMESIO!

Kad būtų užtikrintas plūdinio jungiklio įsijungimas ir išsijungimas, kabelio ilgis tarp plūdinio jungiklio ir plūdinio jungiklio fiksatoriaus turi būti ne mažesnis nei 10 cm.

Rankinis režimas [pav. 05]:

Siurblys nuolat veikia, kadangi plūdinis jungiklis yra nenaudojamas. Dėl to sauso veikimo apsauga yra išjungiama.

1. Užkabinkite plūdinį jungiklį ⑥ su kabeliu ant plūdinio jungiklio fiksatoriaus A.
2. Stabiliai pastatykite siurblį vandenyje arba panardinkite siurblį į šulinį arba cisterną už prie siurblio pritvirtintos virvės.
3. Prijunkite siurblį prie maitinimo tinklo. Dėmesio! Siurblys iš karto įsijungia.

Minimalus likusio vandens aukštis (žr. 7. TECHNINIAI DUOMENYS) pasiekiamas tik rankiniame režime, kadangi plūdinis jungiklis automatiniame režime jau anksčiau išjungia siurblį.

Tik gaminiui 1766:

Automatinis režimas:

Siurblys išsijungia automatiškai, kai tik nustojama imti vandenį.

Dėl integruoto atbulinės tėkmės vožtuvo slėgis žarnoje išlieka tol, kol žarna pradeda tekėti vanduo.

Kai žarna imamas vanduo (slėgis žarnoje krenta žemiau apie 1,5 bar), siurblys įsijungia automatiškai.

Mažo kiekio programa ir vandens lašėjimo signalizavimo įtaisas:

Vandens lašėjimo signalizavimo įtaisas:

Srauto kontrolė siurblį išjungia automatiškai, kai tik nustojama imti vandenį. Esant nuotėkiui slėginėje pusėje (pvz., nesandari slėginė žarna arba vandens čiaupas), siurblys išsijungia ir įsijungia trumpais intervalais. Jei siurblys išsijungia ir įsijungia dažniau nei 7 kartus kas 2 minutes (esant nuotėkiui < 6 l/h), siurblys visai išsijungia. Pašalinus nuotėkį slėginėje pusėje, siurblį reikia išjungti iš tinklo ir vėl jį įjungti, kad būtų vėl parengtas darbui.

Mažo kiekio programa:

Siekiant išvengti išjungimo anksčiau laiko siurblį naudojant su mažu vandens kiekiu (pvz., naudojant lašelinį laistymą), vandens lašėjimo signalizavimo įtaisas suveikia tik po 60 minučių (mažo kiekio programa).

Ciklinis siurblio įjungimas ir išjungimas mažo kiekio programos metu niekaip neįtakoja siurblio naudojimo trukmės.

Naudojant pastovų lašelinį laistymą:

Jei mažo kiekio programą reikia naudoti ilgiau nei 60 min., reikia mažiausia 5 minutėms nutraukti laistymą nepraėjus 60 minučių. Po to mažo kiekio programą galima naudoti dar 60 minučių.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš atlikdami gaminio techninę priežiūrą atjunkite jį nuo maitinimo tinklo.

Valyti filtrą [pav. M1]:

Kad būtų užtikrintas ilgalaikis ir sklandus veikimas, filtrą ① reikėtų valyti reguliariais intervalais.

Po nešvaraus vandens siurbimo reikia nedelsiant išvalyti filtrą ⑦.

1. Pasukite filtrą ⑦ pasukdami 1/4 posūkio pagal laikrodžio rodyklę ir jį ištraukite ("Bajonet" uždarymas).
2. Nuplaukite filtrą ⑦ tekančiu vandeniu.
3. Filtrą ⑦ vėl sumontuokite atvirkštine eilės tvarka.

Siurblio negalima naudoti be filtro.

Praplauti siurblį:

Jei buvo siurbiamas chloruotas vanduo, siurblį reikia praplauti.

1. Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas vanduo bus skaidrus, galite pridėti švelnios valymo priemonės (pvz., indų ploviklio).
2. Likučius šalinkite pagal atliekų tvarkymo įstatymo nuostatas.

5. LAIKYMAS

Naudojimo pabaiga:

Siurblys nėra atsparus šalnoms!

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Atjunkite siurblį nuo maitinimo tinklo.
2. Atsukite teleskopinį vamzdį/slėginę žarną.
3. Visiškai atidarykite teleskopinio vamzdžio uždarymo vožtuvą.
4. Laikykite siurblį vertikalioje padėtyje ir leiskite iš siurblio ištekėti vandeniui.

Tiktai gaminiui 1766: Apverskite siurblį priekiu į apačią ir palaukite, kol nebeištekės vanduo.

1. Išvalykite siurblį (žr. 4. TECHNINĖ PRIEŽIŪRA).
2. Laikykite siurblį ir teleskopinį vamzdį sausoje, uždaroje ir nuo šalnų apsaugotoje vietoje.

Šalinimas:

(pagal Direktyvą 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

6. GEDIMŲ ŠALINIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš šalindami gaminio gedimus, atjunkite jį nuo maitinimo tinklo.

Problema	Galima priežastis	Sutrikimo/gedimo pašalinimas
Siurblys veikia, bet nesiurbia	Negali išeitioras, nas sléginé linija uždaryta. (Pvz., užsilen-kusi sléginé Žarna).	→ Atidarykite slégio linij. (pvz., uždarym vožtuva, laistymo jtaisus).
	Uždarytas uždarymo vožtuvas.	→ Atidarykite uždarym vožtuva.
	Oro pūslé siurblio pagrinde.	→ Palaukite apie 60 seksundžiu, kol iš siurblio savaime išeisoras (jei reikia, išjunkite irjunkite).
	Užsikimşes filtras.	→ Išvalykite filtra (žr. 4. TECHNÈ PriežIURA).
	Paleidimo i eksploatacija metu vandens lygis Žemiau măziausio vandens lygio.	→ Panardinkite siurbli giliau.
Siurblys nejsijungia arba staiga sustoja eksploatavimo metu	Dél perkaitimo terminés apsaugos jungiklis išjungé siurbli.	→ Išvalykite filtra (žr. 4. TECHNÈ PriežIURA). Atkreipkite dèmesji maksimalia skyscio temperaturà (35 °C).
	Siurblys be elektrós rovès.	→ Patikrinkite saugiklius ir elektrós kištukines jungtis.
	Suveiké skirtuminés rovès itaisas (RCD) (srovès nuotékis).	→ Atjunkite siurblj nuo maiti-nimo tinklo ir kreipkitës i GARDENA servisa.
Tiktai gaminiui 1766:	Suveiké vandens lašejimo signalizavimo itaisas. Virsγta maksimali nustatyto vandens lašejimo signalizavimo itaiso (60 min. mažo kiekio programa) trukmè.	→ Naudodami mažo kiekio programa sutrumpinkite laistymo trunkme arba nutrau- kite darba 5 minutëms. Padidinkite vandens suvartojima. Ištraukite tinklo kištuka.
	Nesandari vieta slégio pusëje.	→ Pašalinkite bet kokias nesan-darias vietas slégio pusëje.
Siurblys veikia, tačiau našumas krenta	Užsikimşes filtras.	→ Išvalykite filtra (žr. 4. TECHNÈ PriežIURA).

PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai bei specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

1. TECHNINIAI DUOMENYS

Lietaus vandens talpyklu siurblys	Vietenas	Verte(gaminys 1762)	Verte(gaminys 1764)	Verte(gaminys 1766)
Vardinè galia	W	400	550	550
Tinklo jtampa	V (AC)	230	230	230
Tinklo dažnis	Hz	50	50	50
Maksimalus našumas	l/h	4000	4700	4700
Maksimalus slëgis/maksimalus këlimo aukëstis	bar /m	1,3 /13	2,3 /23	2,3 /23
Maksimalus panardinimo gylis	m	7	7	7
Likusio vandens aukëstis	mm	5	5	5
ljungimo slëgis	bar	-	-	1,5
Mažiausias panardinimo gylis paleidžiant (apie)	mm	60	60	60
Maitinimo kabelis	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Svoris be kabelio (apie)	kg	3,5	4,9	5,9
Maksimali skysčio temperatura	°C	35	35	35

1. PRIEDAI

GARDENA Žarnos juntgis 1/2"	gaminys 18215
	gaminys 18255
GARDENA Žarnos juntgis 3/4"	gaminys 18216
	gaminys 18256
Teleskopinio vamzdžio pailginimas:
GARDENA siurblio juntgis 1"	gaminys 1745
GARDENA „Profi“ imova 2 x	gaminys 2817
GARDENA Čiaupo juntgis 1" 2 x	gaminys 2802
GARDENA Žarna 3/4"	gaminys 18085

9. SERVISAS/GARANTIJA

Servisas:

Prašome kreiptis adresu, esančiu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiks kas nors, kas numatyta garantiniame pareiškime, paslaugos teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmo įsigijimo dienos pas prekybininką, jei gaminiai buvo naudojami tik asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų. Garantija bus vykdoma suteikiant dirbantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę pasirinkti vieną iš šių galimybių. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
• Eksploatavimui buvo naudojamos tik originalios GARDENA atsarginės ir susidėvinčios dalys.
• Pateikiamas pirkimo dokumentas.

Įprastinių dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumplinių diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė.

Garantiniu atveju prašome atsiųsti sugedusį gaminį su pirkimo dokumento

kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas GARDENA servisui adresu.

Rotorius ir filtras yra susidėvinčios dalys, todėl jiems garantija netaikoma.
