1764 - 1766 - Sadevesipumppu GARDENA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava pumppu sadeveden keräilijälle
Merkki	GARDENA
Mallit	1764, 1766
Nimellisteho	550 W (molemmille malleille)
Syöttöjännite	230 V ~ 50 Hz
Maksimivirtaus	4700 l/h
Maksimipaine / Maksimipumppauskorkeus	2,3 bar / 23 m
Maksimi upotussyvyys	7 m
Jäännösveden korkeus	5 mm
Nesteen maksimilämpötila	35 °C
Virtajohdon pituus	10 m (H07RN-F mallille 1766, H05RN-F mallille 1764)
Paino ilman johtoa	4,9 kg (malli 1764), 5,9 kg (malli 1766)
Rungon materiaali	Tekninen muovi
Suojausluokka	IPX8 (upotettava)
Kuivakäyntisuoja	Automaattinen pysäytys kellukkeella (1764) tai virtausanturilla (1766)
Lämpösuojaus	Integroitu lämpökatkaisin
Automaattinen ilmanpoisto	Kyllä, ilmanpoistoventtiilin kautta
Takaiskuventtiili	Integroitu (malli 1766)
Poistoliitäntä	Suositellaan 19 mm (3/4") letkua, sovitettavissa 13 mm ja 16 mm
Suodatin	Irrotettava bajonettisuodatin (kulutusosa)
Säilytyslämpötila	Suojassa pakkaselta, kuivassa paikassa
Takuu	2 vuotta (kulutusosat eivät kuulu takuuseen)

Usein kysytyt kysymykset - 1764 - 1766 GARDENA

Mitä vesityyppejä voin pumpata tällä pumpulla?

Tämä pumppu on suunniteltu pumppaamaan sadevettä, juomavettä ja kloorattua vettä yksityisissä puutarhoissa. Sitä ei saa käyttää suolaveden, syövyttävien, syttyvien nesteiden tai rasvojen kanssa.

Kuinka asentaa pumppu sadeveden keräilijään?

Säädä teleskooppiputki haluttuun korkeuteen (38-55 cm) siten, että pumppu ei kosketa pohjaa. Ripusta pumppu putkeen tai kiinnitä se kaapelilla, jos säiliö on syvä (>7 m). Kytke pumppu sitten pistorasiaan, joka on suojattu 30 mA vikavirtasuojalla.

Miten automaattinen pysäytys toimii veden puuttuessa?

Mallissa 1764 kelluke katkaisee pumpun, kun vedenpinta on liian alhainen. Mallissa 1766 vuodon/virtauksen havaitseminen pysäyttää pumpun, jos vettä ei enää oteta. Manuaalitilassa (1764) kuivakäyntisuoja on poissa käytöstä.

Mikä on suurin sallittu veden lämpötila?

Veden lämpötila ei saa ylittää 35 °C. Lämpimämpi vesi voi vahingoittaa pumppua tai laukaista lämpösuojauksen.

Kuinka pumpun suodatinta huolletaan?

Suodatin on puhdistettava säännöllisesti, erityisesti likaisen veden pumppaamisen jälkeen. Irrota se kiertämällä sitä neljänneskierros myötäpäivään (bajonettikiinnitys) ja puhdista juoksevalla vedellä. Älä koskaan käytä pumppua ilman suodatinta.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin sähkönsyöttö (sulakkeet, pistorasia). Varmista, ettei suodatin ole tukossa, poistoputki on auki ja pumppu on riittävästi upotettuna. Jos lämpösuojaus on lauennut, odota pumpun jäähtymistä. Mallissa 1766 poistopuolen vuoto voi estää pumpun toiminnan.

Voinko käyttää pumppua tippakastelujärjestelmän kanssa?

Kyllä, mallit 1764 ja 1766 ovat yhteensopivia Micro-Drip-järjestelmien kanssa. Mallissa 1766 'pieni määrä' -ohjelma mahdollistaa jaksoittaisen käytön ilman vuodon havaitsemista 60 minuutin ajan.

Kuinka suojata pumppu talvella?

Pumppu ei kestä pakkasta. Irrota se, tyhjennä vesi pitämällä sitä pystysuorassa, poista teleskooppiputki, puhdista suodatin ja säilytä kuivassa ja pakkaselta suojatussa paikassa.

Mitä lisävarusteita suositellaan?

Käytä GARDENA-pikaliittimiä (viite 18215 1/2" tai 18216 3/4"), GARDENA 1" -hanaa (viite 2802) tasaisille säiliöille ja teleskooppiputken jatketta (viite 1745). Letkuille halkaisija 19 mm (3/4") tarjoaa parhaan virtauksen.

Mikä on takuu ja mitä se kattaa?

GARDENA antaa 2 vuoden takuun ostopäivästä alkaen yksityiskäyttöön. Se kattaa materiaali- ja valmistusvirheet, mutta ei kulutusosia (turbiini, suodatin) eikä vahinkoja, jotka johtuvat virheellisestä käytöstä tai luvattomista korjauksista.

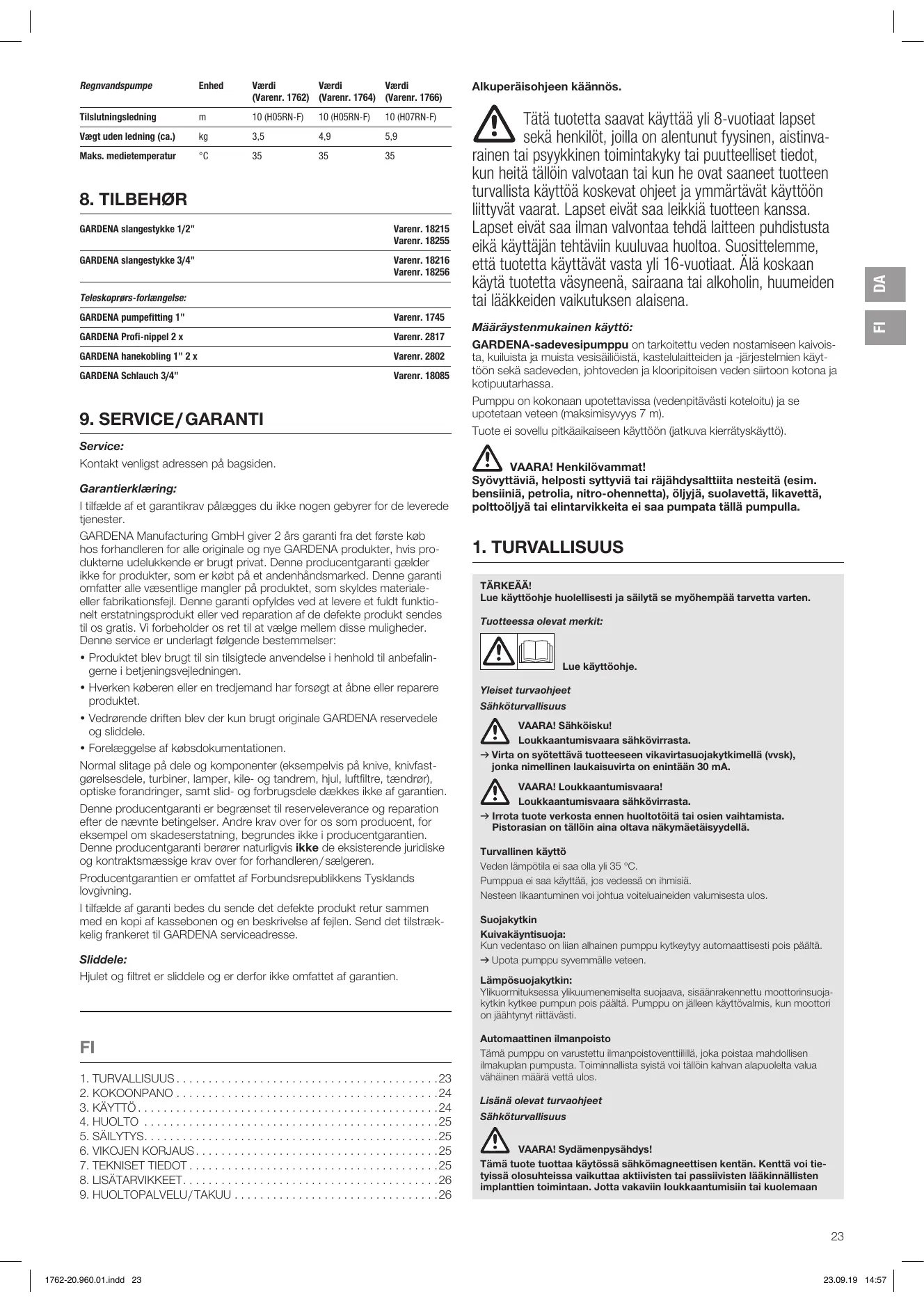

KÄYTTÖOHJE 1764 - 1766 GARDENA

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteella. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat. Älä koskaan käytä tuotetta väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

Määräystenmukainen käyttö:

GARDENA-sadevesipumppu on tarkoitettu veden nostamiseen kaivoista, kulluista ja muista vesisäiliöistä, kastelulaitteiden ja -järjestelmien käyttöön sekä sadeveden, johtoveden ja klooripitoisen veden siirtoon kotona ja kotipuutarhassa.

Pumppu on kokonaan upotettavissa (vedenpitävästi koteloitu) ja se upotetaan veteen (maksimisyvyys 7 m).

Tuote ei sovellu pitkäaikaiseen käyttöön (jatkuva kierrätyskäyttö).

VAARA! Henkilövammat!

Syövyttäviä, helposti syttyviä tai räjähtäviä nesteitä (esim. bensiiniä, petrolia, nitro-ohennetta), öljyjä, suolavettä, likavettä, polttoöljyä tai elintarvikkeita ei saa pumpata tällaisella pumpulla.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Lue käyttöohje.

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähkövirrasta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA.

VAARA! Loukkaantumisvaara!

Loukkaantumisvaara sähkövirrasta.

→ Irrota tuote verkosta ennen huoltotöitä tai osien vaihtamista. Pistorasian on tällöin aina oltava näkymäetäisyydellä.

Turvallinen käyttö

Veden lämpötila ei saa olla yli 35 °C.

Pumppua ei saa käyttää, jos vedessä on ihmisiä.

Nesteen likaantuminen voi johtua voiteluaineiden valumisesta ulos.

Suojakytkin

Kuivakäyntisuoja:

Kun vedentaso on liian alhainen, pumppu kytkeytyy automaattisesti pois päältä.

→ Upota pumppu syvemmälle veteen.

Lämpösuojakytkin:

Ylikuumenemiselta suojaava, sisäänrakennettu moottorinsuojakytkin kytkee pumpun pois päältä. Pumppu on jälleen käyttövalmis, kun moottori on jäähtynyt riittävästi.

Automaattinen ilmanpoisto

Tämä pumppu on varustettu ilmanpoistoventtiilillä, joka poistaa mahdollisen ilmakuplan pumpusta. Toiminnallisista syistä voi tällöin kahvan alapuolelta valua vähän vettä ulos.

Lisänä olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan

johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukon vähimmäishalkaisijoita:

Jännite	Johdon pituus	Halkaisija
230 – 240 V/50 Hz	Enintään 20 m	1,5 mm²
230 – 240 V/50 Hz	20 – 50 m	2,5 mm²

VAARA! Sähköisku!

Jos pistoke on kerran leikattu irti, saattaa kosteus tunkeutua johtoa pitkin sähköosiin ja aiheuttaa oikosulun.

→ Älä missään tapauksessa leikkaa johtoa poikki (esim. seinän läpivientiä varten). → Älä vedä pistoketta irti pistorasiasta johdosta kiinni pitäen vaan itse pistokkeesta. → Jos laitteen verkkoliitäntäjohto vaurioituu, se on annettava valmistajan tai sen asiakaspalvelun tai vastaavan valtuutetun henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

Verkkopistotulpan ja liitäntöjen tulee olla suojattuja roiskevedeltä.

Varmistu siitä, että sähköpistoliitännät ovat turvallisella alueella, johon ei vesi ja kosteus pääse.

Suojaa verkkopistotulppa ja verkkoliitäntäkaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.

Noudata verkkojännitteen arvoja. Typpikilven tietojen tulee vastata sähköverkon arvoja.

Uima-altaassa oleskeltaessa tulee verkkopistotulpan olla ehdottomasti vedetty irti.

Verkkoliitäntäkaapelia ei saa käyttää pumpun kiinnittämiseen tai kuljettamiseen.

Pumpun upottaminen tai ylös vetäminen tulee tehdä teleskooppiputkesta.

Vaihtoehtoisesti sadevesipumppuun voidaan kiinnittää köysi, jolla pumppu upotetaan veteen, vedetään ylös tai varmistetaan.

Tarkista verkkokaapeli säännöllisesti.

Tarkasta pumppu (varsinkin verkkoliitäntäjohto ja verkkopistotulppa) silmämääräisesti aina ennen käyttöä.

Viallista pumppua ei saa käyttää. Vikatapauksessa anna pumppu ehdottomasti GARDENA-huoltopalvelun tarkastettavaksi.

Älä pura pumppua enempää kuin mitä se oli toimitustilassa.

Varmista huollon jälkeen ennen käytön aloittamista, että kaikki osat on kiinnitetty paikoilleen.

Kun pumppuamme käytetään generaattorin kanssa, on huomioitava generaattorin valmistajan varoitukset.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Noudata pumpun ominaisuuksissa ilmoitettua vähimmäisvedensyvyyttä.

Vain tuote 1762/1764: Älä käytä pumppua kauempaa kuin 10 minuuttia painepuolen ollessa suljettuna.

Hiekka ja muut hankaavat aineet lisäävät pumpun kulumista ja vähentävät sen tehoa.

Pumppua ei saa käyttää ilman suodatinta.

Kohokytkimeen saa tehdä asetuksia vain veden ulkopuolella.

Letkua ei saa irrottaa käytön aikana.

Anna pumpun jäähtyä ennen kuin alat poistaa vikoja.

2. KOKOONPANO

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin asennat tuotteen.

Teleskooppiputken kiinnitys [kuva A1]:

Suosittelemme käyttämään puutarhaletkujen liittämiseen GARDENA-letkuliitintä:

• Tuotenro 18215: 13 mm (1/2") ja 16 mm (5/8") tai
• Tuotenro 18216: 19 mm (3/4") letkuille. Käytettäessä 19-mm-(3/4")-letkuja on tuottomäärä suurin.

Teleskooppiputki on säädettävissä 38–55 cm:n pituuteen.

1. Vain tuote 1766: Kierrä teleskooppiputken yläosa (a) vastapäivään kiinni teleskooppiputken alaosaan (b). Varmista, että pieni tasotiiviste (2a) istuu kunnolla teleskooppiputken alaosan (b) liitoskierteessä.
2. Vain tuote 1762/1764: Liitä kohokytkimen lukitus (A) pumpun liitäntään (3).
3. Kierrä teleskooppiputki ① kiinni pumpun liitäntään ③. Varmista tällöin, että suuri tasotiiviste ② on kiinni teleskooppiputken ① liitoskierteessä.
4. Irrota teleskooppiputken ① kiristysholkki ④.
5. Aseta teleskooppiputki ① haluttuun korkeuteen ja kierrä kiristysholkki ④ jälleen tiukkaan.
6. Yhdistä puutarhaletku teleskooppiputkeen ①.

Teleskooppiputki ① on varustettu GARDENA-sulkuventtiilillä ⑤.

Sulkuventtiilillä ⑤ voidaan käyttää myös pumpun tehon hienosäätöön.

3. KÄYTTÖ

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin liität tuotteen, säädät sitä tai kuljetat sitä.

Veden pumppaus säiliöstä [kuva O1]:

Teleskooppiputken ① pituus on asetettava niin, että pumppu ei kosketa säiliön pohjaan, näin säiliössä oleva lika ei tunkeudu pumppuun.

1. Ripusta pumppu teleskooppiputkesta ① säiliöön.
2. Pidennä teleskooppiputkea ① tarvittaessa letkulla (katso 8. LISÄTARVIKKEET).
3. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti.

Käyttökohteet:

Säiliöiden ollessa matalia [kuva O2]:

Jos sadevesipumppua käytetään matalissa säiliöissä, esimerkiksi kellarin tyhjentämiseen, teleskooppiputki voidaan irrottaa ja sen tilalle kiinnittää

GARDENA hanaliitin 33,3 mm (G 1) tuotenro 18202/18042/2602.

Letkuliitäntä 13 mm (1/2") 16 mm (5/8") tai 19 mm (3/4") tehdään Original GARDENA System tai GARDENA Profi-sarjan pikaliittimilla.

Säiliöiden ollessa syviä:

Syvemmissä säiliöissä (max. 7 m), pumppua ei voida enää ripustaa teleskooppiputken varaan. Tällöin pumppu täytyy upottaa säiliöön köyden varassa, joka on kiinnitetty pumppuun. Pumppuun on suositeltavaa kiinnittää letku ilman teleskooppiputkea.

Micro-Drip-System laitteiston käyttö:

Micro-Drip-System laitteiston käyttö on mahdollinen.

Vain tuote 1762: Pumppu soveltuu optimaalisesti liitettäväksi Micro-Drip-System-laitteistoon ilman peruslaitetta.

Vain tuote 1766: Pumppu on käynnissä jatkuvasti 100 l/h virtausmäärästä lähtien. Märän ollessa sitä vähemmän pumppu kytkeytyy usein päälle ja pois ja vaihtaa pienen märän ohjelmaan.

Käyttö sadettimen kanssa:

Tuote	Maks. lapivir-taus/paine sadettimessa	Suurin sadetet-tava alue	Mahdoliset sadettimet	Letakun suositeltu maksimipituus
				19 mm (3/4")	13 mm (1/2")
1762	570 l/h /0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/1766	750 l/h /1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Vain tuote 1762/1764:

Automaattikäyttö kohokytkimen kanssa [kuva O3]:

Jotta pumpun käynti katkaistaan automaattisesti pumpattavan nesteen puuttuessa, täytyy kohokytkimen ⑥ voida liikkua vapaasti vedenpinnalla.

Käynnistys- ja katkaisukorkeuden asettaminen [kuva O4]:

Maksimaalista kytkentäkorkeutta ja minimaalista katkaisukorkeutta (katso 7. TEKNISET TIEDOT) voidaan muuttaa siten, että kohokytkimen johto painetaan kohokytkimen lukitukseen.

• Mitä lyhyempi kohokytkimen ⑥ ja kohokytkimen lukituksen ④ välillä oleva johto on, sitä matalammaksi kytkentäkorkeus tulee ja sitä korkeammaksi katkaisukorkeus. → Paina kohokytkimen johto kohokytkimen ⑥ lukituksen (A) aukkoon.

Manuaalinen käyttö [kuva O5]:

Pumppu pysyy jatkuvasti käynnissä, sillä kohokytkin ohitetaan. Pumpun kuivakäyntisuoja menee tällöin pois päältä.

1. Paina kohokytkin ⑥ johdon kanssa alas kohokytkimen lukitukseen A.
2. Aseta pumppu tukevasti pystyn veteen - tai - upota pumppu pumppuun kiinnitetystä köydestä kaivoon tai kuiluun.
3. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti.

Loppuveden korkeus (katso 7. TEKNISET TIEDOT) saavutetaan vain manuaalisessa käytössä, sillä automaattikäytössä kohokytkin kytkee pumpun pois päältä ja sitä ennen.

Vain tuote 1766:

Automaattikäyttö:

Pumppu kytkeytyy automaattisesti pois päältä, kun vettä ei enää oteta.

Paine säilyy letkussa integroidun takaiskuventtiilin vuoksi niin kauan, kunnes letku otetaan pois vedestä.

Kun letkusta päästetään vettä (letkun paine putoaa alle n. 1,5 bar), kytkeytyy pumppu automaattisesti päälle.

Pienen määrän ohjelma ja vuotovaroitus:

Vuotovaroitus:

Virtauksen valvonta kytkee pumpun automaattisesti pois päältä, jos siihen ei enää tule vettä. Jos painepuolella tapahtuu vuoto (esim. letku tai hana vuotaa), pumppu kytkeytyy päälle ja pois päältä lyhyin väliajoin. Jos pumppu kytkeytyy päälle ja pois päältä tiheämmin kuin 7 kertaa kahdessa minuutissa (vuoto < 6 l/h), se pysähtyy kokonaan. Kun painepuolen vuoto korjataan, pumppu on irrotettava virtalähteestä ja kytkettävä siihen uudelleen, jotta se alkaa taas toimia.

Pienen määrän ohjelma:

Jotta pumppu ei sammu halutussa käytössä pienillä vesimäärillä (esim. pisarakastelulla), vuotovaroitus aktivoidaan vasta 60 minuutin jälkeen (pienen määrän ohjelma).

Säännöllisellä pumpun päälle- ja poiskytkennällä pienen määrän ohjelman aikana ei ole vaikutusta pumpun käyttöikään.

Jatkuvalla pisarakastelulla:

Jos pienen määrän ohjelmaa halutaan käyttää pidempään kuin 60 minuuttia, on kastelu keskeytettävä 5 minuutin ajaksi ennen kuin 60 minuuttia on kulunut umpeen. Tämän jälkeen pienen määrän ohjelmaa voidaan käyttää jälleen 60 minuuttia.

4. HUOLTO

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

Irrota tuote sähkönjakelusta ennen kuin huollat sitä.

Suodattimen puhdistus [kuva M1]:

Pitkäkestoisen ja ongelmattoman käytön varmistamiseksi suodatin ⑦ tulisi puhdistaa säännöllisesti.

Likaisen veden kuljettamisen jälkeen suodatin ⑦ on puhdistettava välittömästi.

1. Käännä suodatinta ⑦ 1/4-kierrosta myötäpäivään ja vedä se irti (pikasuljin).
2. Puhdista suodatin ⑦ juoksevan veden alla.
3. Asenna suodatin ⑦ jälleen päinvastaisessa järjestyksessä.

Pumppua ei saa käyttää ilman suodatinta.

Pumpun huuhtelu:

Pumppu on huuhdeltava, kun sillä on pumpattu klooripitoista vettä.

1. Pumppaa haaleaa vettä (enintään 35 °C), johon on mahdollisesti lisätty mietoa puhdistusainetta (esim. astianpesuainetta), kunnes pumpattu vesi on kirkasta.
2. Hävitä loppujäämät jätelain ohjesääntöjen mukaisesti.

5. SÄILYTYS

Käytöstä poistaminen:

Pumppu ei ole suojattu jäätymiseltä!

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota pumppu sähkönjakelusta.
2. Kierrä teleskooppiputki/paineletku irti.
3. Avaa teleskooppiputken sulkuventtiili kokonaan.
4. Pidä pumppua pystyasennossa ja anna veden valua ulos pumpusta. Vain tuote 1766: Käännä pumppu ylösalaisin, kunnes vettä ei enää tule ulos.
5. Puhdista pumppu (katso 4. HUOLTO).
6. Säilytä pumppua ja teleskooppiputkea kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin korjaat tuotteen vikoja.

Ongelma	Mahdollinen syy	Korjaus
Pumppu käy, mutta ei pumppaa	Ilma ei pääse poistumaan, koska paineletku on suljettuna. (Mahd. taitunut paineletku).	→ Avaa painejohto (esim. sulkuventti, levityslaitteet).
	Sulkuventti on suljettu.	→ Avaa sulkuventti.
	Ilmalukko imukotelossa.	→ Odota noin 60 sekuntia, kunnes pumppu on suoritta-nut itsestään ilmanpoiston (tarvittaessa kytke virta.POIS Päättä/jälleen päälle).
	Suodatin on sukkeutunut.	→ Puhdista suodatin (katso 4. HUOLTO).
	Vedenpinta käytöönotossa alle minimitason.	→ Upota pumppu syvemmälle.
Pumppu ei käynnisty tai pysähtyy äkasti käytön aikana	Lämpösuojakytkin on kytkenyt pumpun POIS Päältä ylikuumenemisen vuoksi.	→ Puhdista suodatin (katso 4. HUOLTO). Ota huomioon veden korkein lämptöila (35 °C).
	Pumppu ilman virtaa.	→ Tarkasta sulakkeet ja sähköiset pistolittimet.
	Vikavirtasuojakytkin on lauennut.	→ Irrota pumppu sähkonjake-lusta ja kännny GARDENA-huoltopalvelun puoleen.
Vain tuote 1766:	Vuotovaroitus on aktivoitu. Säädetyn vuotovaroituksen (pielen märärnan ohjelman) maksimikäytöäika (60 minuuttia) ylitettiin.	→ Kun käytä pienen märärnan ohjelmaa, lyhennä kaste-luaikaa tai keskeytä käytö 5 minuutiksi. Lisää vedenku-lutusta. Vedä virtapistoke irti.
	Vuoto painepuolella.	→ Varmista, ettei painepuolella ole vuotoja.
Pumppu on käynissä, mutta nostetoho vähenee	Suodatin on sukkeutunut.	→ Puhdista suodatin (katso 4. HUOLTO).

HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

7. TEKNISET TIEDOT

Sadevesipumppu	Yksikkö	Arvo (tuotenro 1762)	Arvo (tuotenro 1764)	Arvo (tuotenro 1766)
Nimellisteho	W	400	550	550
Verkkojännite	V (AC)	230	230	230
Verkkotaajuus	Hz	50	50	50
Maksimituotto	l/h	4000	4700	4700
Maksimipaine/ maksiminostokoreus	bar / m	1,3 / 13	2,3 / 23	2,3 / 23
Maks. upotussyvyys	m	7	7	7
Loppuveden korkeus	mm	5	5	5
Kytkentäpaine	bar	-	-	1,5
Min. upotussyvyys käytöön otettaessa (noin)	mm	60	60	60
Liitäntäkaapeli	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Paino ilman johtoa (noin)	kg	3,5	4,9	5,9
Nesteen maksimiilämpötila	°C	35	35	35

1. LISÄTARVIKKEET

GARDENA pikaliitin 1/2"	tuotenro 18215 tuotenro 18255
GARDENA pikaliitin 3/4"	tuotenro 18216 tuotenro 18256
Teleskooppiputken jatke:
GARDENA pumpun liitäntäkappale 1"	tuotenro 1745
GARDENA Profi-nippeli 2 x	tuotenro 2817
GARDENA hanaliitin 1" 2 x	tuotenro 2802
GARDENA letku 3/4"	tuotenro 18085

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai mieluiten lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna käntöpuolella olevaan GARDENAn huolto-osoitteeseen.

Kuluvat osat:

Slippipyörä ja suodatin ovat kuluvia osia, eivätkä siten kuulu takuun piiriin.

1. TURVALLISUUS 26 2. ASENNUS 27 3. KÄYTTÖ 27
2. HUOLTO 28
3. SÄILYTYS 28
4. VIANETSINTÄ 28
5. TEKNISET TIEDOT 28
6. VARUSTEET 29
7. HUOLTO/TAKUU 29

Varoitus: Sähköiskun vaara.

→ Irrota pistoke pistorasiasta ennen huoltotoimenpiteitä. Varmista, että laite on turvallisessa tilassa.

Veden lämpötila ei saa ylittää 35 °C.

Laitetta ei saa käyttää, kun se on vedessä.

Nesteen vuoto voi aiheutua laitteen vuodosta.

Turvallisuusvarusteet kuivaa tai märkää työtä varten:

Kun veden lämpötila on liian korkea, laite kytkeytyy automaattisesti pois toiminnasta.

Upota laite syvemmälle veteen.

Lämpötilan säädin:

Ennakoitu käyttö:

VAROITUS! Kehavigastuste oht!

VAROITUS! Sähköiskuvaara!

VAROITUS! Loukkaantumisvaara!

VAROITUS! Sähköiskuvaara!

VAROITUS! Kehavigastuste oht!

OHT! Kehavigastuste oht!

Kaitamine vihmutiga:

Artikkel	Maksimaalne lübivool/ surve vihmutil	Maksimaalne vihmutuse pindala	Vöimalikud vihmutid	Maksimaalne soovitatav voollikupikkus 19 mm (3/4")	13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/1766	750 l/h / 1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Ainult art. nr. 1762/1764 puhul:

Automaatrežiim ujuklülitiga [joonis O3]:

Väikekoguste programm ja tilkuva vee hoiatus:

Tilkuva vee hoiatus:

Pideva tilkumise puhul:

OHT! Kehavigastuste oht!

Pump ei ole pakasekindel!

Toodet peab säilitama lastele ligipääsmatuna.

OHT! Kehavigastuste oht!

Sukni nedrikst lietot, ja udeni atrodas cilveki.

Skidrama piesarnojumu varetu izraisit izpluduas smervielas.
