Typ produktu	Ponorné čerpadlo pro sběrač dešťové vody
Značka	GARDENA
Modely	1764, 1766
Jmenovitý výkon	550 W (pro oba modely)
Napájecí napětí	230 V ~ 50 Hz
Maximální průtok	4700 l/h

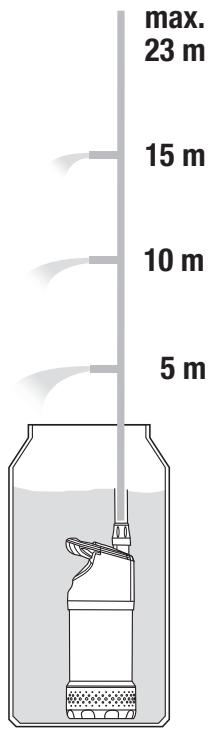

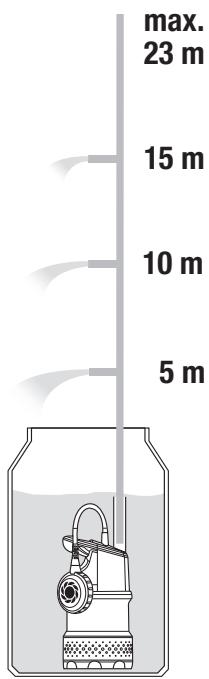

Maximální tlak / Maximální dopravní výška	2,3 bar / 23 m
Maximální hloubka ponoření	7 m
Výška zbytkové vody	5 mm
Maximální teplota kapaliny	35 °C
Délka napájecího kabelu	10 m (H07RN-F pro 1766, H05RN-F pro 1764)
Hmotnost bez kabelu	4,9 kg (model 1764), 5,9 kg (model 1766)
Materiál tělesa	Technický plast
Typ krytí	IPX8 (ponorné)
Bezpečnost proti suchému běhu	Automatické vypnutí plovákem (1764) nebo detekcí průtoku (1766)
Tepelná ochrana	Integrovaný tepelný jistič
Automatické odvzdušnění	Ano, pomocí odvzdušňovacího ventilu
Zpětný ventil	Integrovaný (model 1766)
Výtlačná přípojka	Hadice 19 mm (3/4") doporučeno, přizpůsobitelné na 13 mm a 16 mm
Filtr	Odínimetelný bajonetový filtr (spotřební díl)
Skladovací teplota	Chraňte před mrazem, suché místo
Záruka	2 roky (spotřební díly vyloučeny)

Často kladené otázky - 1764 - 1766 GARDENA

Jaké druhy vody mohu tímto čerpadlem čerpat?

Toto čerpadlo je určeno pro čerpání dešťové vody, pitné vody a chlorované vody v soukromých zahradách. Nesmí se používat se slanou vodou, korozivními, hořlavými kapalinami nebo tuky.

Jak nainstalovat čerpadlo do sběrače dešťové vody?

Nastavte teleskopickou trubku na požadovanou výšku (38-55 cm) tak, aby se čerpadlo nedotýkalo dna. Zavěste čerpadlo za trubku nebo jej upevněte lanem, pokud je nádrž hluboká (>7 m). Poté čerpadlo zapojte do zásuvky chráněné proudovým chráničem 30 mA.

Jak funguje automatické vypnutí při nedostatku vody?

U modelu 1764 plovák vypne čerpadlo, když je hladina vody příliš nízká. U modelu 1766 detekce úniku/průtoku zastaví čerpadlo, pokud není voda odebírána. V ručním režimu (1764) je ochrana proti suchému běhu deaktivována.

Jaká je maximální přípustná teplota vody?

Teplota vody nesmí překročit 35 °C. Teplejší voda by mohla poškodit čerpadlo nebo aktivovat tepelnou ochranu.

Jak udržovat filtr čerpadla?

Filtr je třeba pravidelně čistit, zejména po čerpání špinavé vody. Pro vyjmutí jím otočte o čtvrt otáčky ve směru hodinových ručiček (bajonetový uzávěr) a vyčistěte pod tekoucí vodou. Nikdy nespouštějte čerpadlo bez filtru.

Co dělat, když čerpadlo nenastartuje?

Nejprve zkontrolujte napájení (pojistky, zásuvku). Ujistěte se, že filtr není ucpaný, výtlačné potrubí je otevřené a čerpadlo je dostatečně ponořeno. Pokud se aktivovala tepelná ochrana, počkejte, až čerpadlo vychladne. U modelu 1766 může únik na výtlačné straně zablokovat čerpadlo.

Mohu čerpadlo použít s kapkovým zavlažovacím systémem?

Ano, modely 1764 a 1766 jsou kompatibilní se systémy Micro-Drip. U modelu 1766 program 'malé množství' umožňuje přerušovaný provoz bez aktivace detekce úniku po dobu 60 minut.

Jak chránit čerpadlo v zimě?

Čerpadlo není mrazuvzdorné. Odpojte jej, vyprázdněte vodu držením svisle, vyjměte teleskopickou trubku, vyčistěte filtr a uložte na suché místo chráněné před mrazem.

Jaké příslušenství je doporučeno?

Použijte rychlospojky GARDENA (ref. 18215 pro 1/2" nebo 18216 pro 3/4"), šroubení ventilu GARDENA 1" (ref. 2802) pro ploché nádrže a prodloužení teleskopické trubky (ref. 1745). U hadic poskytuje průměr 19 mm (3/4") nejlepší průtok.

Jaká je záruka a na co se vztahuje?

Společnost GARDENA poskytuje záruku 2 roky od data nákupu pro soukromé použití. Vztahuje se na vady materiálu a zpracování, ale vylučuje spotřební díly (turbína, filtr) a poškození způsobené nesprávným použitím nebo neoprávněnými opravami.

NÁVOD K OBSLUZE 1764 - 1766 GARDENA

1. BEZPEČNOST 46 2. MONTÁŽ 47 3. OBSLUHA 47 4. ÚDRŽBA 48 5. SKLADOVÁNÍ 48 6. ODSTRANĚNÍ CHYB 48 7. TECHNICKÁ DATA 48 8. PŘÍSLUŠENSTVÍ 48 9. SERVIS/ZÁRUKA 49

Překlad originálních pokynů.

Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly ohledně bezpečného používání přístroje zaškoleny a rozumí tomu, jaká nebezpečí z toho vyplývají. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu. Doporučujeme, aby produkt používali mladiství od 16 let. Produkt nikdy nepoužívejte, pokud jste unavení nebo nemocní nebo pod vlivem drog, alkoholu nebo léků.

Využití odpovídající určenému účelu:

Čerpadlo do dešťového sudu GARDENA je určeno na odběr vody ze studní, šachet a jiných vodních rezervoárů, pro provoz zavlažovacích zařízení a systémů, na čerpání dešťové vody, vody z vodovodu a vody s obsahem chlóru na domovních a hobby zahradách.

Čerpadlo může pracovat zcela ponořené pod vodou (je vodotěsně zapouzdřené) a do čerpaného média je lze ponořit až do hloubky 7 m. Produkt není vhodný pro dlouhodobý provoz (trvalý cirkulační provoz).

NEBEZPEČÍ! Poranění!

Nesmí se přečerpávat slaná voda, špinavá voda, leptavé, snadno zápalné nebo výbušné látky (např. benzín, petrolej, nitro ředidlo), oleje, topný olej a potraviny.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte pečlivě tento návod k použití a uchovejte ho pro opětovné přečtení.

Symboly na produktu:

Přečtěte si návod k provozu.

Obecné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Úraz elektrickým proudem! Nebezpečí poranění elektrickým proudem.

→ Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovitým vypínacím proudem maximálně 30 mA.

NEBEZPEČÍ! Nebezpečí poranění! Nebezpečí poranění elektrickým proudem.

→ Než začnete s údržbou nebo než budete vyměňovat díly, odpojte produkt od sítě. Přitom musí být pro vás zásuvka viditelná.

Bezpečný provoz

Teplota vody nesmí překročit 35 °C.

Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby.

Může dojít ke znečištění kapaliny v důsledku výstupu mazacích látek.

Ochranný spínač

Ochrana proti chodu nasucho: Když je stav vody příliš nízký, čerpadlo se automaticky vypne. → Ponořte čerpadlo hlouběji do vody.

Teplotní ochranný spínač:

Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru.

Po dostatečném ochlazení motoru je čerpadlo opět připraveno k provozu.

Automatické odvzdušnění

Toto čerpadlo je vybaveno odvzdušňovacím ventilem, který odstraní eventuální vzduchový polštář v čerpadle. V závislosti na funkci může pod držadlem vytéct trochu vody.

Dodatečné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným zraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátů.

Kabely

Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat následující tabulce:

Napěti	Délka kabelu	Průžez
230 – 240 V/50 Hz	Do 20 m	1,5 mm²
230 – 240 V/50 Hz	20 – 50 m	2,5 mm²

NEBEZPEČÍ! Úraz elektrickým proudem!

Před odříznutou síťovou zástrčkou může přes síťový kabel vniknout do elektrické oblasti vlhkost a způsobit zkrat.

→ Síťovou zástrčku v žádném případě nestříhejte (např. stěnová průchodka).

→ Netahejte zástrčku za kabel, když ji chcete vytáhnout ze zásuvky, chytněte ji za těleso zástrčky. → Pokud se u tohoto přístroje poškodí síťové přívodní vedení, musí být vyměněno výrobcem nebo jeho servisem nebo podobně kvalifikovanou osobou, aby se vyloučilo ohrožení elektrickým proudem.

Zástrčky a spojky musí být chráněny proti stříkající vodě.

Ujistěte se, že se elektrické připojení nenachází v oblasti zaplavené vodou.

Zástrčku a síťový kabel chraňte před horkem, olejem a ostrými hranami.

Dbejte síťového napětí. Údaje na typovém štítku musí souhlasit s údaji v síti.

Pokud se v plaveckém bazénu nacházejí osoby, musí se zástrčka čerpadla bezpodmínečně vytáhnout ze sítě.

K přenášení nebo upevňování čerpadla nepoužívejte napájecí kabel.

Pokud chcete čerpadlo ponořit nebo vytáhnout z vody, uchopte čerpadlo za teleskopickou trubku. Alternativně můžete pro ponoření, vytažení a zajištění čerpadla do dešťového sudu připevnit k čerpadlu provaz.

Pravidelně kontrolujte přívodní vedení.

Před použitím čerpadla zkontrolujte pohledem, zda není poškozené (hlavně kabel a zástrčku).

Poškozené čerpadlo nikdy nepoužívejte. Čerpadlo v případě poškození bezpodmínečně nechte zkontrolovat v servisu firmy GARDENA.

Čerpadlo nerozebírejte více, než byl stav při dodání.

Před použitím po údržbě zajistěte, aby byly všechny díly přišroubovány.

Při využití našich čerpadel s generátorem je třeba dbát výstražných pokynů

výrobce generátoru.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylenových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

Dbejte na minimální stav vody podle údajů o čerpadle.

Jen pro č. v. 1762/1764: Nenechávejte čerpadlo běžet déle než 10 minut proti uzavřené výtlačné straně.

Písek a jiné abrazivní látky vedou k rychlejšímu opotřebení a zkrácení životnosti čerpadla.

Čerpadlo nesmí být provozováno bez filtru.

Plovákový spínač smí být ovládán pouze mimo vodu.

Hadice nesmí být během provozu vytažena.

Než začnete odstraňovat chyby, nechte čerpadlo vychladnout.

2. MONTÁŽ

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neumyslném spuštění produktu.

→ Než začnete produkt montovat, oddělte ho od elektrického napájení.

Montáž teleskopické trubky [obr. A1]:

Při připojování zahradní hadice doporučujeme použít hadicovou spojku od společnosti GARDENA:

• Č. v. 18215 pro 13 mm (1/2") a pro 16 mm (5/8")
• Č. v. 18216 pro 19 mm (3/4"). Při použití hadicových vedení o světlosti 19 mm (3/4") je dodávané množství největší.

Délku teleskopické trubky lze nastavit v rozsahu 38 - 55 cm.

1. Jen pro č. v. 1766: Přišroubujte horní díl teleskopické trubky (19) proti směru pohybu hodinových ručiček na spodní díl teleskopické trubky (19). Dbejte přitom na to, aby bylo malé ploché těsnění (20) umístěno v připojovacím závitu spodního dílu teleskopické trubky (19).
2. Jen pro č. v. 1762/1764: Nasuňte aretaci plovákového spínače (A) na přípoj čerpadla (B).
3. Teleskopickou trubku ① našroubujte na přípoj čerpadla ③. Dbejte přitom na to, aby velké ploché těsnění ② sedělo v připojovacím závitu teleskopické trubky ①.
4. Uvolněte svěrné pouzdro ④ teleskopické trubky ①.
5. Nastavte teleskopickou trubku ① na požadovanou výšku a svěrné pouzdro ④ utáhněte.
6. Spojte zahradní hadici s teleskopickou trubkou ①.

Teleskopická trubka ① je vybavena GARDENA uzavíracím ventilem ⑤. Uzavírací ventil ⑤ lze také použít na jemnou regulaci výkonu čerpadla.

3. OBSLUHA

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

→ Než začnete produkt připojovat, nastavovat nebo transportovat, oddělte ho od elektrického napájení.

Čerpání vody z nádrže [obr. O1]:

Délka teleskopické trubky ① by měla být nastavena tak, aby se čerpadlo nedotýkalo dna nádrže. Tím jsou udržovány nečistoty v nádrži dál od čerpadla.

1. Zavěste čerpadlo za teleskopickou trubku ① do nádrže.
2. V případě potřeby prodlužte teleskopickou trubku ① pomocí hadice (viz 8. PŘÍSLUŠENSTVÍ).
3. Připojte čerpadlo k elektrickému napájení. Pozor! Čerpadlo ihned naběhne.

Způsoby použití:

V plochých nádržích [obr. O2]:

Pokud se čerpadlo do dešťového sudu použije v plochých nádržích, například pro vyprázdnění dětského bazénu, může být teleskopická trubka demontována a nahrazena následujícím dílem

GARDENA spojovací díl 33,3 mm (G 1) č. v. 18202/18042/2602.

Hadicový přípoj 13 mm (1/2"), 16 mm (5/8") nebo 19 mm (3/4") se provede pomocí rychlospojek originálního systému GARDENA, resp. profesionálního systému GARDENA.

V hlubokých nádržích:

U hlubokých nádrží (do max. 7 m) již nelze čerpadlo zavěsit za teleskopickou trubku. Potom musí být čerpadlo ponořeno do nádrže pomocí provazu, který byl připevněn k čerpadlu. Doporučujeme připevnit hadici k čerpadlu bez teleskopické trubky.

Provoz zařízení systému Micro-Drip:

Provoz se zařazením se systémem Micro-Drip je možný.

Jen pro č. v. 1762: Čerpadlo je optimální pro připojení k zařízení systému Micro-Drip bez základního přístroje.

Jen pro č. v. 1766: Od 100 l/h běží čerpadlo trvale. Při nižším průtoku čerpadlo často zapíná a vypíná a přechází do programu na malá množství.

Provoz s postřikovačem:

Typ	Max. prütok/ tiak na postři- kovači	Max. zavla- žovaná plocha	MоZNé postřiko- vačě	Max. doporučená délka hadice
				19 mm (3/4")	13 mm (1/2")
1762	570 l/h / 0,8 bar	30 m²	Aqua (S)	30 m	10 m
1764/1766	750 l/h / 1,8 bar	90 m²	Aqua (S, M, L), AquaZoom (S, M, Compact)	35 m	15 m

Jen pro č. v. 1762/1764:

Automatický provoz s plovákovým spínačem [obr. 03]:

Aby se čerpadlo při nedostatku vody automaticky vypnulo, musí se plovákový spínač ⑥ volně pohybovat povodní hladině.

Nastavení zapínací a vypínací výšky [obr. O4]:

Maximální spínací výška a minimální vypínací výška (viz 7. TECHNICKÁ DATA) mohou být nastaveny tak, že se kabel plovákového spínače zatlačí do aretace plovákového spínače.

• Čím kratší je kabel mezi plovákovým spínačem ⑥ a aretací plovákového spínače ④, tím nižší je spínací výška a tím vyšší je vypínací výška. → Zatlačte kabel plovákového spínače ⑥ do otvoru aretace plovákového spínače A.

POZOR!

Aby bylo zaručeno zapnutí a vypnutí plovákového spínače, musí být délka kabelu mezi plovákovým spínačem a aretací plovákového spínače minimálně 10 cm.

Manuální provoz [obr. 05]:

Čerpadlo zůstává trvale v provozu, protože je plovákový spínač přemostěn. Ochrana čerpadla proti chodu nasucho je tím deaktivována.

1. Přitlačte plovákový spínač ⑥ s kabelem dolů na aretaci plovákového spínače A.
2. Postavte čerpadlo stabilně do vody – nebo – čerpadlo ponořte do studny nebo šachty pomocí provazu připevněného k čerpadlu.
3. Připojte čerpadlo k elektrickému napájení. Pozor! Čerpadlo ihned naběhne.

Minimální výšky zbylé vody (viz 7. TECHNICKÁ DATA) se dosáhne pouze v manuálním provozu, protože v automatickém provozu vypne plovákový spínač čerpadlo příliš brzy.

Jen pro č. v. 1766:

Automatický provoz:

Čerpadlo je automaticky vypnuto, jakmile již není voda odebírána.

Tlak zůstává díky integrovanému zpětnému ventilu v hadici tak dlouho, dokud není voda z hadice odebrána.

Pokud je voda z hadice odebrána (tlak v hadici klesne pod asi 1,5 bar), čerpadlo se automaticky zapne.

Program pro malé množství vody a výstraha netěsnosti:

Výstraha netěsnosti:

Kontrola průtoku vypíná čerpadlo v případě nedostatku čerpaného média. Při netěsnosti na výtlačné straně (např. netěsná tlaková hadice nebo vodovodní kohoutek) čerpadlo zapíná a vypíná v krátkých časových intervalech. Když čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l/min), čerpadlo se úplně vypne. Po odstranění netěsnosti na výtlačné straně se musí čerpadlo vytáhnout ze zástrčky a pak znovu zastrčit, aby bylo opět připravené k provozu.

Aby čerpadlo nevypínalo předčasně při požadované aplikaci s malým množstvím vody (např. kapkové zavlažování), je výstraha netěsnosti aktivována až po 60 minutách (program pro malé množství vody).

Cyklické zapínání a vypínání čerpadla během programu pro malé množství vody nemá žádný vliv na životnost čerpadla.

Při trvalém kapkovém zavlažování:

Má-li být program pro malá množství používán déle než 60 minut, musí být zavlažování před uplynutím 60 minut na minimálně 5 minut přerušeno. Potom může být program pro malá množství používán dalších 60 minut.

4. ÚDRŽBA

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

→ Než začnete na produktu provádět údržbu, oddělte ho od elektrického napájení.

Vyčistěte filtr [obr. M1]:

Aby byl zaručen dlouhodobý, bezporuchový provoz, měl by být filtr ⑦ v pravidelných časových intervalech čištěn.

Po čerpání znečištěné vody musí být filtr ⑦ ihned vyčištěn.

1. Otočte filtrem ⑦ o 1/4 otáčky ve směru pohybu hodinových ručiček a stáhněte ho (bajonetový uzávěr).
2. Filtr ⑦ vyčistěte pod tekoucí vodou.
3. Filtr ⑦ namontujte opět v obráceném pořadí.

Čerpadlo nesmí být provozováno bez filtru.

Propláchnutí čerpadla:

Po čerpání vody s obsahem chloru musí být čerpadlo propláchnuto.

1. Čerpejte vlažnou vodu (max. 35 °C) případně vodu s přísadou jemného čisticího prostředku (např. mycího prostředku) tak dlouho, až je čerpaná voda čirá.
2. Zbytky odstraňte podle směrnic zákona na odstraňování odpadů.

5. SKLADOVÁNÍ

Vyřazení z provozu:

Čerpadlo není odolné mrazu!

Produkt musí být uchováván mimo dosah dětí.

1. Odpojte čerpadlo od elektrického napájení.
2. Odšroubujte teleskopickou trubku/tlakovou hadici.
3. Úplně otevřete uzavírací ventil teleskopické trubky.
4. Přidržte čerpadlo ve vzpřímené poloze a nechte vodu v čerpadle vytéct. Jen pro č. v. 1766: Otáčejte čerpadlo za hlavu tak, až už nevyteče žádná voda.
5. Čerpadlo vyčistěte (viz 4. ÚDRŽBA).
6. Čerpadlo a teleskopickou trubku uchovávejte na suchém a uzavřeném místě chráněném před mrazem.

Likvidace:

Likvidujte produkt prostřednictvím vašeho místního recyklačního sběrného místa.

6. ODSTRANOVÁNÍ CHYB

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

Než začnete odstraňovat chyby produktu, odpojte produkt od elektrického napájení.

Problém	Možná prěčina	Naprava
Čerpadlo běží, avšak nečérpá	Vzduch nemuže uniknout, vytlačné potrú mí je uzavěné. (Event. prehnutá tlaková hadice).	→ Otevře třakové vedení (např. uzaviraci ventil, dávkovaci pristroje).
	Uzaviraci ventil je uzavěné.	→ Uzaviraci ventil otevře.
	Vzduchový polstár v sací patce.	→ Počkejte asi 60 sekund, až se Čerpadlo samo odvizdušné (popř. vypnout/ zapnout).
	Filtr je zaneseny.	→ Filtr vyčistěte (viz 4. ÚDRŽBA).
	Pri uvedení Čerpadla do chodu je hladina vody pod minimální úrovní.	→ Ponořte Čerpadlo hlouběji.
Čerpadlo nenaskovi nebo zustáva během provozu stát	Teplníni ochranný spínač čerpadlo vypnul kvúli prehřátě.	→ Vyčistěte filtr (viz 4. ÚDRŽBA). Dbejte maximální teploty média (35 °C).
	Čerpadlo bez elektrického napájení.	→ Zkontrolujte pojstky a elek- trické konektorové spoje.
	Zareagoval RCD-spínač (chybový proud).	→ Odoje tě Čerpadlo od elek- trického napájení a obratte se na servis GARDENA.
Jen pro Č.v. 1766:	Výstraha netěsnosti byla aktivována. Byla prekročena maximáni doba výstráhy netěsnosti (program pro malé množství vody 60 min.).	→ Zkrafte pri použítí programu na malé množství vody trvání zavlažováni nebo prěurůte na 5 minut provoz. Zvyšte spotřebu vody. Vytáhněte sǐtovou zástrčku.
	Unik kapaliny na tlakové straně.	→ Eliminujte UNIK kapaliny na tlakové straně.
Čerpadlo běží, ale prútok klesá	Filtr je zaneseny.	→ Filtr vyčistěte (viz 4. ÚDRŽBA).

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

7. TECHNICKÁ DATA

Čerpadlo do sudu	Jednotka	Hodnota (č.v. 1762)	Hodnota (č.v. 1764)	Hodnota (č.v. 1766)
Jmenovitý výkon	W	400	550	550
Sítové napěti	V (AC)	230	230	230
Sítová frekvence	Hz	50	50	50
Max. Čerpací množstvi	l/h	4000	4700	4700
Max. tlak/ max. Čerpací výška	bar / m	1,3 / 13	2,3 / 23	2,3 / 23
Max. hloubka ponoru	m	7	7	7
Výška zbytku vody	mm	5	5	5
Spínaci tlak	bar	-	-	1,5
Min. hloubka ponoru prì uvedeni do provozu (asi)	mm	60	60	60
Připojný kabel	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Hmotnost bez kabelu (asi)	kg	3,5	4,9	5,9
Max. teplota Čerpaného média	°C	35	35	35

8. PŘÍSLUŠENSTVÍ

GARDENA rychlospojka 1/2"	č.v. 18215 č.v. 18255
GARDENA rychlospojka 3/4"	č.v. 18216 č.v. 18256

Prodloužení teleskopické trubky:

GARDENA prëpojovaci dil Čerpadla 1"	č.v. 1745
GARDENA Profi-spojka 2 x	č.v. 2817
GARDENA šroubeni 1" 2 x	č.v. 2802
GARDENA hadice 3/4"	č.v. 18085

9. SERVIS/ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

Společnost GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vztahuje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálů nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnostmi. Tato služba podléhá následujícím ustanovením:

Výrobek byl použit k určenému účelu podle doporučení v návodu k používání. - Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit. - Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA. - Předložení dokladu o koupi.

Normálně opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi/prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete prosím vadný produkt s kopií kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.

Díly podléhající opotřebení:

Oběžné kolo a filtr jsou díly podléhající opotřebení a jsou proto ze záruky vyloučeny.

Smluvní servisní střediska CZ:

NOBUR s.r.o.

Průmyslová 14/1515

110 00 Praha 10

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

www.nobur.cz

Ing. Tomáš Vajčner

Vlařská 22

627 00 Brno

tel.: [phone]

e-mail: [e-mail]

www.egardena.cz

Milan Zahumenský - JIRAMI

Lidická 18

715 00 Ostrava-Vítkovice

tel.: [phone]

mobil: 603 519 774

fax: [phone]

email: [e-mail]

www.jirami.cz

KIS PLUS v.o.s.

Žele tická 305/3

412 01 Litoměřice

tel.: [phone]

fax: [phone]

Překlad originálního návodu k obsluze.

Nesmí se čerpat slaná voda, znečištěná voda, žíravé, snadno hořlavé nebo výbušné látky (např. benzín, petrolej, nitroředidla), oleje, topný olej a potraviny.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte si pečlivě návod k obsluze a uschovejte ho pro další použití.

Symboly na výrobku:

Přečtěte si návod k obsluze.

Elektrická bezpečnost

NEBEZPEČÍ! Zásah elektrickým proudem!

Nebezpečí zranění zásahem elektrického proudu.

→ Napájení výrobku elektrickým proudem musí být vybaveno proudovým chráničem (RCD) s jmenovitým spouštěcím proudem minimálně 30 mA.

NEBEZPEČÍ! Nebezpečí poranění!

Nebezpečí zranění zásahem elektrického proudu.

Tepelný ochranný spínač:

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivnit činnost aktivních nebo

Před použitím čerpadla zkontrolujte pohledem, zda není poškozené (hlavně kabel a zástrčku).

Poškozené čerpadlo nikdy nepoužívejte. Čerpadlo v případě poškození bezpodmínečně nechte zkontrolovat v servisu firmy GARDENA.

Nedemontujte čerpadlo dále než do stavu při dodání.

Při použití našich čerpadel s generátory se musí respektovat výstražná upozornění výrobce generátoru.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí zadušení!

Tento návod si můžete uschovat pro pozdější použití. Plastové obaly představují pro malé děti nebezpečí udušení. Při montáži držte malé děti v dostatečné vzdálenosti.

Před odstraňováním poruchy nechte čerpadlo vychladnout.

2. MONTÁŽ

NEBEZPEČENSTVÍ! Ublížení na zdraví!

Nebezpečí zranění v případě, že výrobek náhodně najede.

→ Před montáží výrobku jej odpojte od zdroje proudu.

Montáž teleskopické trubky [Obr. A1]:

Pokud jde o připojení zahradní hadice, doporučujeme vám použít konektor hadice GARDENA:

• Č. v. 18215 pro 13 mm (1/2") a pro 16 mm (5/8") nebo
• Č. v. 18216 pro 19 mm (3/4"). Při používání 19 mm (3/4") hadicových rozvodů je čerpané množství nejvyšší.

Pokud se čerpadlo do sudu používá v plochých nádobách, např. na vyprázdnění dětského bazénu, teleskopická trubka se může demontovat a nahradit

GARDENA nakrutkou na kohout 33,3 mm (G 1) – č. v. 18202/18042/2602.

Připojení hadice 13 mm (1/2"), 16 mm (5/8") nebo 19 mm (3/4") se realizuje prostřednictvím hadicových spojek Original GARDENA System, resp. GARDENA Profi System.

V hlubokých nádobách:

Při hlubších nádobách (do max. 7 m) se nemusí čerpadlo zavěsit na teleskopickou trubku. Vtedy musí být čerpadlo ponořeno do nádoby za lano, které bylo upevněno na čerpadlo. Hadici doporučujeme upevnit na čerpadlo bez teleskopické trubky.

Provoz zařízení se systémem Micro-Drip:

Zařízení se systémem Micro-Drip lze provozovat.

1. TECHNICKÉ ÚDAJE) lze přizpůsobit tím, že se kabel plovákového spínače zastrčí do aretace plovákového spínače.
2. Čím kratší je kabel mezi plovákovým spínačem ⑥ a aretací plovákového spínače (A), tím nižší je zapínací výška a tím vyšší je vypínací výška. → Zatlačte kabel plovákového spínače ⑥ do otvoru aretace plovákového spínače A.

POZOR!

1. Zatlačte plovákový spínač ⑥ s kabelem dolů na aretaci plovákového spínače A.
2. Postavte čerpadlo stabilně do vody nebo ho ponořte s lanem upevněným na čerpadle do studny nebo šachty.
3. Spojte čerpadlo se zdrojem proudu. Pozor! Čerpadlo se okamžitě rozběhne.

Čerpadlo se automaticky vypne, pokud se už nečerpá žádná voda.

Pro zajištění trvalého a bezproblémového provozu by se měl filtr ⑦ v pravidelných intervalech čistit.

Po čerpání znečištěné vody se musí filtr ⑦ očistit okamžitě.

1. Otočte filtr ⑦ o 1/4 otáčky ve směru hodinových ručiček a stáhněte ho (bajonetový uzávěr).
2. Vyčistěte filtr ⑦ pod tekoucí vodou.
3. Namontujte zpět filtr ⑦ v opačném pořadí.

Čerpadlo se nesmí provozovat bez filtru.

Proplach čerpadla:

Čerpadlo není mrazuvzdorné!

Smluvní servisní střediska SK:

T-L s.r.o.

Senkvická cesta 12/F

902 01 Pezinok

tel.: [phone], 903

825 232

fax: [phone]

e-mail: [e-mail]

www.tlba.sk

DAES, s.r.o

Košická 4

010 01 Žilina

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

www.daes.sk

EL

1. ΕΙΣΑΓΩΓΗ. 52 2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ. 53 3. ΧΕΙΡΙΣΜΟΣ. 53 4. ΣΥΝΤΗΡΗΣΗ 54 5. ΑΠΟΘΗΚΕΥΣΗ 55 6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ 55 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ. 55 8. ΕΞΑΡΤΗΜΑΤΑ. 55 9. ΣΕΡΒΙΣ / ΕΓΓΥΗΣΗ. 55

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

Αυτό το προϊόν επιτρέπεται να χρησιμοποιείται από παιδιά άνω των 8 ετών και από άτομα με μειωμένες τις φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη γνώσεων, εφόσον επιτηρούνται ή έχουν ενημερωθεί για την ασφαλή χρήση του προϊόντος και τους ενδεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπεται να παίζουν με το προϊόν. Ο καθαρισμός και ο εργαλείος συντήρησης του εκτελούνται από τον πελάτη δεν επιτρέπεται να εκτελούνται από τα προστατευόμενα παιδιά. Συνηστούμε τη χρήση του προϊόντος μόνο από άτομα άνω των 16 ετών. Μη χρησιμοποιείτε ποτέ το προϊόν όταν είστε κουρασμένοι, άρρωστοι ή κάτω από την επίδραση οινοπνεύματος, ναρκωτικών ή φαρμάκων.

Προβλεπόμενη χρήση:

Η αντλία συλλογής βρόχινου νερού GARDENA προορίζεται για την άντληση από πηγάδια, βρύσες και άλλους ταμιευτήρες νερού, για τη λειτουργία συσκευών και συστημάτων ποτίσματος, για την απορροή βρόχινου νερού, νερού ύδρευσης και χημικού νερού στον ιδιωτικό οικιακό και ερασιτεχνικό κήπο.

Η αντλία είναι υποβρύχια (αδιάβροχα περιβλήματα) και βυθίζεται στο νερό (π.χ. βάθος βύθισης 7 μέτρα).

Το προϊόν δεν ενδείκνυται για λειτουργία μεγάλης διάρκειας (συνεχής λειτουργία κυκλοφορίας).

(v skladu z Dir. 2012/19/EU)

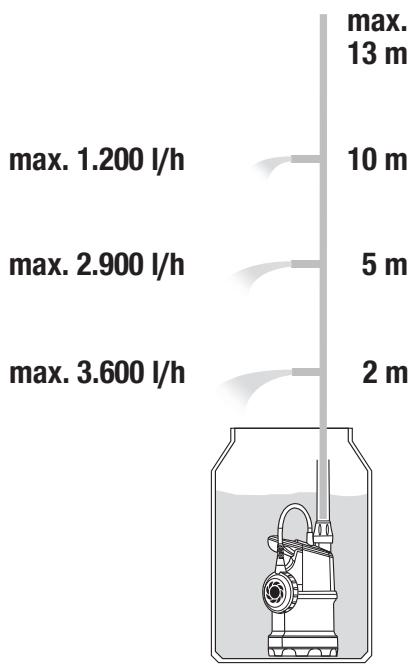

Charakteristika Čerpadla

Charakteristiky čerpadla

Charakteristiky čerpadla

Křivka průtoku čerpadla

Charakteristika čerpadla

Charakteristiky čerpadla

Charakteristika čerpadla

Křivka charakteristiky čerpadla

Charakteristika čerpadla

Charakteristika čerpadla

Charakteristika čerpadla

Charakteristiky čerpadla

Charakteristika čerpadla

Charakteristická křivka čerpadla

Charakteristika čerpadla

Art. 1762

4700/2 inox

Art. 1764

4700/2 inox automatic

Art. 1766

max. 1.900 l/h

max. 2.850 l/h

max. 3.700 l/h

max. 1.900 l/h

max. 2.850 l/h

max. 3.700 l/h
