Typ výrobku	Elektrická reťazová píla
Značka	Gardena
Model	CST 3018 / CST 3518
Hmotnosť (prázdna)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Menovitý výkon	1,8 kW
Menovité napätie / Frekvencia	230 V ~ 50 Hz
Kapacita olejovej nádrže	180 cm³
Dĺžka vodiacej lišty (max.)	300 mm (CST3018) / 350 mm (CST3518)
Rozstup reťaze	3/8 palca
Hrúbka reťaze	1,3 mm
Rýchlosť rezania naprázdno	10 m/s
Zaručená hladina akustického výkonu	108 dB(A)
Hladina akustického tlaku (LpA)	95 dB(A) (neistota K=2,5 dB)
Vibrácie ruka/rameno (a_h)	3,4 m/s² (neistota K=1,5 m/s²)
Trieda ochrany	II (dvojitá izolácia)
Brzda reťaze	Áno, spúšťaná zotrvačnosťou a predným krytom rúk
Mazanie reťaze	Automatické, pomocou olejového čerpadla
Napínač reťaze	Bez náradia, vonkajšie koliesko na predpínanie
Hrotová zarážka / Hrot	Áno
Bežná údržba	Pravidelné čistenie vetracích štrbín, mazanie vodiacej lišty, ostrenie reťaze okrúhlym pilníkom Ø4 mm každé 2-3 hodiny
Pravidelná revízia	Každých 30 hodín používania v autorizovanom servise
Náhradné diely	Reťaz, vodiaca lišta, hnacie pastorky - dostupné v autorizovanom servise (reťaz a lišta nie sú kryté zárukou)
Skladovanie / Preprava	Nechajte vychladnúť, nasaďte ochranný kryt, skladujte na suchom a chladnom mieste mimo dosahu detí

Často kladené otázky - CST 3018 - CST 3518 GARDENA

Aký olej použiť na mazanie reťaze?

Použite špeciálny olej na reťaz schválený výrobcom, najlepšie biologicky odbúrateľný. Naplňte olejovú nádrž (kapacita 180 cm³) a pravidelne kontrolujte hladinu.

Ako spustiť reťazovú pílu?

Pevne držte obe rukoväte, deaktivujte brzdu reťaze potiahnutím predného krytu smerom k rukoväti, potom stlačte bezpečnostné tlačidlo a vypínač. Po spustení uvoľnite bezpečnostné tlačidlo. Na zastavenie uvoľnite vypínač alebo aktivujte brzdu reťaze.

Ako nastaviť napnutie reťaze?

Otáčajte vonkajším kolieskom napínača v smere hodinových ručičiek na zvýšenie napnutia. Skontrolujte vôľu: reťaz by sa mala dať odtiahnuť od lišty o 2 až 3 mm. Po použití počkajte, kým vychladne, pred opätovným napnutím.

Čo robiť, ak reťaz nereže správne?

Najprv skontrolujte napnutie a mazanie reťaze. Ak rezanie produkuje jemné piliny, reťaz je tupá. Nabrúste ju okrúhlym pilníkom 4 mm pri dodržaní uvedeného uhla (približne 30°). Ak problém pretrváva, vymeňte reťaz.

Ako aktivovať brzdu reťaze?

Brzda reťaze sa aktivuje automaticky pri spätnom náraze, keď je predný kryt rúk tlačený dopredu. Môžete ju aktivovať aj manuálne zatlačením predného krytu ľavou rukou. Reťaz sa okamžite zastaví.

Aká je maximálna povolená dĺžka vodiacej lišty?

Pre model CST 3018 je max. dĺžka lišty 300 mm. Pre CST 3518 je to 350 mm. Používajte iba lišty a reťaze špecifikované výrobcom.

Ako čistiť a udržiavať reťazovú pílu?

Pred každým použitím vyčistite vetracie štrbiny, aby ste predišli prehriatiu. Každé 2-3 hodiny vyčistite mazacie otvory a drážku vodiacej lišty. Namažte predný pastorek ložiskovým mazivom. V prípade potreby nabrúste reťaz.

Aké ochranné prostriedky sú odporúčané?

Vždy noste prilbu s ochranným štítom alebo ochranné okuliare, chrániče sluchu, protirezacie rukavice, bezpečnostné topánky s protišmykovou podrážkou a protirezacie nohavice. K dispozícii u dodávateľov pracovných odevov.

Čo robiť, ak sa reťaz zasekne v reze?

Okamžite odpojte stroj od siete. Použite páku na zdvihnutie kmeňa alebo kusu dreva. Nenásilne ťahajte pílu na uvoľnenie, mohlo by dôjsť k poškodeniu alebo nehode.

Ako uskladniť reťazovú pílu po použití?

Nechajte ju vychladnúť, nasaďte ochranný kryt na lištu a reťaz. Vyčistite ju, v prípade potreby vypustite olej a uskladnite na suchom a chladnom mieste mimo dosahu detí. Uistite sa, že nedochádza k úniku oleja.

NÁVOD NA OBSLUHU CST 3018 - CST 3518 GARDENA

	Pozor		Smer rezného zubu
	Pozorne si prețitaje manuál		Používajte vždy obomirukami
	Bezpečnostné Čižmy		Nebezpečenstvo spătného vrhu
	Helma, chraniče sluchu a ochranné okuliare lebo ochranný štítok		Nevystavujte dáždi lebo vlhkosti
	Rukavice proti rezu		Rețazový olej
	Dlhé kalhoty proti rezu		Nerobte...
	Brzda refaze vypojená, zapojená	STOP	Vypnite stroj
	Ak je kábel poškodený alebo prerezaný, zástrčku okamžite vytilhniţe zo siete.		Pred nastavením alebo Čistením vždy odpojte nastroj zo siete
	Nedovol'te, aby sa k vám pri przyci niedtro príblížil		Nebezpečenstvo Úrazu elektrický prudom
Vseobecné bezpečnostné opatrenia pre elektrické nastroje		spôsobit stratu kontroly.2) Bezpečnost elektroiněstálaciea) Zástrčky na nastroji sa musia hodíf do zásuvky. Žiadnym spôsobom neupravujte zástrčku.S uzemennými elektrickým nastrojmi nepoužívajte zádrny adaptér. Originalne zástrčky a zhoda so zásuvkou znižuju riziko elektrického soku.
UPOZORNENIE Prețitajte si všetky bezpečnostné opatrenia a polkyny. Pri nedodrzani upozorneni a použerni a poukovi može dójskélektrickému šoku, požiaru a/alebo vázznemu poraneniu.
Všetky upozornenia a polkyny si odložte v prípad budúceho použīta.
Pojem Elektricky nastroj vo všetkích upozerneniach znamená nastroj, ktory funguje na elektrickú energia u kálovým napojenim alebo na batérié bez kábla.
1) Bezpečnosf pracovné pristoru
a) Pracovný pristor urdžlavajte v Čistote a dobre osvetlený. Neporiadok a prítmie moze spôsobit Ćuzr.
b) Nikdy nepoužívajte elektricky nastroj vo výbušnom prostredí, kde sa nachádzajú horťavé látky, plyny alebo prach. Elektrické nastroje produkujú iskry, ktoré možu vžniétrif prach alebo výpary.
c) Pri práci s elektrickými nastrojmi chránte deti a osoby stojace v okolf. Rozptyl'ovanie moze

e) Pri používaní nástroja v exteriéri používajte predlžovací kábel vhodný na použitie v exteriéri. Použitie kábla, ktorý je vhodný do exteriéru, znižuje riziko elektrického šoku. f) Pri práci s elektrickým nástrojom vo vlhkom prostredí používajte zdroj so striedavým prúdom a s ochranou. Použitie striedavého prúdu znižuje riziko elektrického šoku. 3) Bezpečnosť osôb a) Pri práci s elektrickým nástrojom buďte ostražití, pozerajte sa na to, čo robíte, a riadte sa zdravým rozumom. Nepoužívajte elektrický nástroj, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým nástrojom môže viesť k vážnym poraneniam. b) Používajte ochranné prostriedky. Vždy noste ochranné prostriedky na oči. Ochranné prostriedky ako maska, protišmyková obuv, helma alebo slúchadlá používané v určitých podmienkach znižujú riziko poranenia. Môžete si ich kúpiť u dodávateľov ochranných odevov. c) Vyvarujte sa náhodnému naštartovaniu. Skontrolujte, či je spínač pred zapojením nástroja do siete a/alebo k batérii, pred nadvihnutím alebo prenášaním nástroja vo vypnutej polohe (off). Prenášanie nástroja s prstom na spínači alebo nabíjanie nástroja so zapnutým spínačom môže spôsobiť nehodu. d) Nepreceňujte svoje schopnosti. Noste vhodnú obuv a vždy udržujte rovnováhu. Toto umožňuje lepšie ovládanie elektrického nástroja v neočakávaných situáciách. e) Noste vhodný odev. Nenoste voľný odev alebo šperky. Chráňte si vlasy, odev a rukavice v blízkosti pohyblivých častí. Voľný odev, šperky a dlhé vlasy sa môžu zachytiť do pohyblivých častí. 4) Použitie a údržba elektrického nástroja a) Nepoužívajte elektrický nástroj nasilu. Používajte správny nástroj. Správny nástroj vykoná prácu lepšie a bezpečnejšie, keďže bol na účel vyrobený. b) Elektrický nástroj nepoužívajte, ak sa spínačom nezapne alebo nevypne. Všetky elektrické nástroje, ktoré sa nedajú riadiť spínačom, sú nebezpečné a musia sa dať opraviť. c) Pred každým nastavením, výmenou príslušenstva alebo pred uskladnením elektrického nástroja odpojte zástrčku elektrického nástroja zo siete a/alebo batérie. Toto preventívne bezpečnostné opatrenie znižuje riziko náhodného zapnutia. d) Elektrické nástroje, ktoré nepoužívate, skladujte mimo dosahu detí a nedovoľte osobám, ktoré nepoznajú nástroj alebo tieto pokyny, s nástrojom manipulovať. Elektrické nástroje v rukách neškolených používateľov sú nebezpečné. e) Robte údržbu elektrických nástrojov. Skontrolujte, či nástroj nie je nesprávne zapojený, alebo či nie sú ohnuté alebo zlomené pohyblivé časti, prípadne iné poruchy, ktoré by mohli ovplyvniť fungovanie nástroja. Ak je nástroj poškodený, pred použitím ho dajte opraviť. Veľa úrazov spôsobí nedostatočná údržba elektrických nástrojov.

f) Rezné nástroje udržiavajte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými hranami sa neohnú a jednoduchšie sa ovládajú. g) Elektrický nástroj, jeho časti a príslušenstvo používajte podľa týchto pokynov, do úvahy berte aj pracovné podmienky a druh vykonávanej práce. Používanie nástrojov pri úkonoch, na aké nie sú vyrobené, môže viesť k nebezpečnej situácii.

1. Servis a) Údržbu elektrického nástroja môže vykonávať iba kvalifikovaný opravár pomocou rovnakých náhradných dielov. Toto zaistí, aby bola zachovaná bezpečnosť elektrického nástroja.

• Pri práci s reťazovou pílou sa žiadnou časťou tela nepribližujte k píle. Pred zapnutím reťazovej píly skontrolujte, či sa reťaz píly ničoho nedotýka. Pri práci reťazovou pílou stačí iba chvíľka nepozornosti a môže dôjsť k zachyteniu oblečenia alebo časti tela do reťaze píly.
• Reťazovú pílu držte vždy pravou rukou na zadnej rukoväti a ľavou rukou na prednej rukoväti. Nikdy nedržte reťazovú pílu naopak, zvyšuje sa tým riziko poranenia.
• Elektrický nástroj držte iba za izolovanú úchytku, lebo reťazová píla sa môže dostať do kontaktu so skrytým elektrickým káblom alebo s vlastným káblom. Keď sa reťazová píla dostane do kontaktu s káblom, ktorý je pod prúdom, môžu sa aj nechránené kovové časti elektrického nástroja dostať pod prúd a používateľovi nástroja spôsobiť elektrický šok. Pri práci noste ochranné okuliare a slúchadlá. Odporúčajú sa aj ochranné prostriedky na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje riziko poranenia odletujúcimi úlomkami alebo v prípade kontaktu s reťazou píly. Môžete si ho kúpiť u dodávateľov ochranných odevov.
• Reťazovú pílu nepoužívajte na strome. Ak ste na strome, môžete si použitím reťazovej píly spôsobiť zranenie.
• Pri práci s reťazovou pílou stojte vždy pevne na fixovanom, bezpečnom a rovnom povrchu. Šmykľavý alebo nestabilný povrch môže spôsobiť stratu rovnováhy alebo kontrolu nad reťazovou pílou.
• Keď pílite napnutý konár, dávajte pozor, aby sa nevymrštil. Keď sa uvoľní napätie v dreve, konár môže udrieť používateľa a/alebo spôsobiť stratu kontroly nad pílou. Pri rezaní malých krov a stromčekov buďte obzvlášť opatrní. Tenký materiál môže zaseknúť reťaz píly a švihne ňou dopredu, alebo zapríčiní používateľovi stratu rovnováhy.
• Reťazovú pílu nošte za prednú rukoväť, vždy musí byť vypnutá. Pílu držte od tela. Reťazovú pílu prenášajte a skladujte s nasadeným ochranným krytom na vodiacu lištu. Správne zaobchádzanie s reťazovou pílou znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.
• Pri mazaní, napínaní reťaze a výmene príslušenstva sa riadte návodom. Zle napnutá alebo zle namazaná reťaz môže viesť k jej prasknutiu, prípadne zvyšuje riziko spätného vymrštenia.

Dbajte na to, aby boli rukoväte suché, čisté a aby neboli špinavé od oleja alebo maziva. Mastné rukoväte od oleja sa šmýkajú a spôsobia stratu kontroly nad výrobkom. Pílu používajte iba na drevo. Rezovú sieť nepoužívajte na účely, na ktoré nebola vyrobená. Napríklad: nepoužívajte ju na rezanie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva.

Používanie reťazovej píly na iné účely, než na aké je určená, môže viesť k nebezpečným situáciám.

Dôvody a prevencia pred spätným vymrstením:

Spätný pohyb môže nastať, keď sa nos alebo špička lišty dotkne nejakého predmetu (Obr. B3), alebo keď sa drevo zasekne do píly a potiahne pri rezaní reťaz píly.

Všetky tieto reakcie môžu spôsobiť stratu kontroly nad pilou, čo môže viesť k vážnym poraneniam. Nespoliehajte sa iba na bezpečnostné zariadenie, ktoré je zabudované v píle. Ako používateľ reťazovej píly musíte vykonať niekoľko bezpečnostných krokov, aby vaša práca s pilou neviedla k nehodám alebo poraneniam.

Vymrstenie je spôsobené nesprávnym použitím píly alebo podmienkami, ktorým sa dá vyhnúť, ak sa dodržia doleuvedené bezpečnostné opatrenia:

• Pílu držte pevne oboma rukami tak, aby palce a prsty obopínali rukoväte reťazovej píly. Stojte v takej polohe, aby ste pri vymrstení pílu udržali. Ak používateľ dodrží predpísané opatrenia, vymrstenie bude mať pod kontrolou. Dbajte na to, aby sa vám reťazová píla nevymkla z rúk.
• Nedosahujte pilou vzdialené miesta a nepracujte vyššie, ako je úroveň vašich pliec. Vyvarujete sa tak nechceného kontaktu špicom a umožní vám to lepšie udržať kontrolu nad pilou v nepredvídaných situáciách.
• Používajte iba náhradné listy a reťaze odporúčané výrobcom. Nesprávne náhradné listy a reťaze môžu spôsobiť prasknutie reťaze a/alebo spätné vymrstenie píly.
• Postupujte podľa pokynov od výrobcu ohľadne brúsenia a údržby píly. Zmenšovanie úrovne nastavenia hĺbky môže viesť k zväčšeniu spätného vymrstenia.

Dodatočné bezpečnostné odporúčania

1. Návod na použitie. Všetky osoby, ktoré používajú tento nástroj, si musia dôkladne prečítať celý návod na použitie. Ak pilu predávate alebo požičiavate inej osobe, návod na použitie musíte priložiť k nástroju.
2. Bezpečnostné opatrenia pred použitím nástroja. Nikdy nedovoľte používať nástroj osobám, ktoré sa dôkladne neoboznámili s návodom na použitie. Neskúsené osoby musia postupovať podľa tréningového programu a môžu píliť iba na kôze na rezanie.
3. Kontroly riadenia. Pred každým použitím nástroj dôkladne skontrolujte, obzvlášť po veľkom náporu, alebo v prípade, ak zjavne nefunguje dobre. Vykonajte všetky úkony uvedené v kapitole Údržba a skladovanie - pred každým použitím.
4. Opravy a údržba. Všetky časti nástroja, ktoré môžete sami vymeniť, sú jasne vysvetlené v pokynoch kapitoly Montáž / Demontáž. Ak je nutná výmena iných častí, môže byť prevedená iba v autorizovanom servisnom stredisku.
5. Odev. (Obr. B1) Počas použitia tohto nástroja musí používateľ nosiť nasledovný schválený ochranný odev: ochranný odev správnej veľkosti, bezpečnostnú obuv s protišmykovou podrážkou, tvrdenou špičkou a ochranou proti prerezaniu, ochranné rukavice zabezpečené proti prerezaniu a vibráciám, ochranné okuliare alebo štít, protihlukové slúchadlá proti hluku (v prípade nebezpečenstva padajúcich predmetov). Môžete si ho kúpiť u dodávateľov ochranných odevov.
6. Bezpečnostné opatrenia ohľadne ochrany zdravia - vibrácie a úroveň hluku. Dbajte na obmedzenia úrovne hluku v bezprostrednej oblasti okolo vás. Po dlhom používaní nástroja je používateľ vystavený vibráciám, ktoré môžu mať za následok Raynaudov syndróm - biele prsty, syndróm dutého zápästia a podobné poruchy.
7. Bezpečnostné opatrenia ohľadne ochrany zdravia - chemické látky. Používajte olej, ktorý je schválený výrobcom.
8. Bezpečnostné opatrenia ohľadne ochrany zdravia - teplo. Počas použitia sa reťazové koleso a reťaz zohrejú na vysokú teplotu, a preto dávajte pozor, aby ste sa týchto horúcich častí nedotkli.

Bezpečnostné opatrenia ohľadne transportu a skladovania. (Obr. B2) Vždy, keď idete na miesto práce, odpojte nástroj od zdroja elektrickej energie a aktivujte brzdu na reťazi. Pred prenášaním alebo skladovaním nástroja založte ochranný kryt na vodiacu lištu. Nástroj noste v ruke s lištou smerujúcou dozadu. Ak prenášate nástroj v aute, zabezpečte ho proti poškodeniu.

Spätné vymrštenie. (Obr. B3) Spätné vymrštenie pozostáva zo silného spätného pohybu lísky smerom nahor k používateľovi. K takémuto vymršteniu dôjde vtedy, keď sa horná časť hrotu lísky (nazývaná tiež zóna nebezpečenstva spätného vymrštenia - viď červená značka na vodiacej lište) dotkne nejakého predmetu alebo ak sa reťaz zasekne do dreva. Spätné vymrštenie môže zapríčiniť stratu kontroly nad nástrojom, a následne viesť k nebezpečným až smrteľným úrazom. Brzdová páka na reťazi alebo iné bezpečnostné zariadenia nie sú dostatočné a neochránia používateľa pred zranením: Používateľ si musí byť vedomý podmienok, ktoré môžu spôsobiť túto reakciu a musí sa takýmto situáciám vyhnúť, musí byť opatrný, prihliadať na svoje skúsenosti a s pílou musí narábať patrične a obozretne (napríklad: nikdy nesmie píliť viac konárov naraz, môže pritom náhodne naraziť na zónu nebezpečenstva spätného pohybu.

Na Vašom stroji je inštalované zariadenie (obr.1A), ktoré, pokiaľ je zapojené, zabraňuje stisnutiu vypínača za účelom zamedzenia náhodného spustenia.

BRZDA REŤAZE PRI UVOĽNENÍ VYPÍNAČA

Váš stroj je vybavený zariadením, ktoré okamžite blokuje reťaz pri uvoľnení vypínača; pokiaľ nefunguje, nepoužívajte stroj, ale odneste ho do Autorizovaného servisného strediska.

Ochranný kryt ľavej ruky/páka brzdy reťaze

Ochranný kryt ľavej ruky (obr. 1B) slúži (za predpokladu, že je na stroji inštalovaný správnym spôsobom) k tomu, aby sa Vaša ruka nedostala do kontaktu s pílovým reťazom. Ochranný kryt ľavej ruky má okrem toho aj funkciu spustenia brzdy reťaze, zariadenie, ktoré bolo vyvinuté k zablokovaniu reťaze počas niekoľko milisekúnd v prípade spätného vrhu. Brzda reťaze je vypojená, ak je ochranný kryt ľavej ruky stisnutý dozadu a zablokovaný (Obr. 2). Brzda na píle sa aktivuje po stlačení krytu prednej ruky smerom dopredu. Reťaz sa zastaví (Obr. 3).

Brzda na reťazi sa môže aktivovať potlačením ľavého zápästia dopredu, alebo keď sa zápästie dotkne prednej rúčky v súvislosti so spätným pohybom.

Ak zariadenie používate so žrďou vo vodorovnej polohe, napr. pri rúbaní stromov, brzda na reťazi je menej chránená (Obr. 4)

Toto zariadenie je vybavené zachytávačom reťaze (Obr. 5), ktorý je umiestnený pod ozubeným kolieskom. Tento mechanizmus slúži na to, aby sa zabránilo spätnému pohybu reťaze v prípade brzdenia alebo vykoľajenia.

Takýmto situáciám sa vyhnete, ak je reťaz správne napnutá (viď. Kapitola D. Montáž/Demontáž).

Montáž musí byť obzvlášť dôsledná, aby lišta a reťaz správne fungovali.

Skôr, ako začnete na výrobku pracovať, odpojte ho od zdroja elektrickej energie.

Používajte olej, ktorý je schválený výrobcom.

Odporúčame používať bio-reťazcový olej, ktorý je chemicky rozložiteľný.

Doplňovanie oleja

POZOR! Pokiaľ pracujete v obzvlášť špinavých alebo prašných prostrediach, popísané operácie musia byť robené v kratších intervaloch, ako je uvedené.

Rezná časť reťaze je predstavovaná rezným článkom (obr.9), s rezným zubom (obr.10) a obmedzovačom hĺbky rezu (obr.11). Rozdiel výšky medzi nimi určuje hĺbku rezu; pre správne ostrenie potrebujete vodiacu ocieľku, guľatú ocieľku o priemere 4 mm. Postupujte nasledujúcim spôsobom: so správne namontovaným a správne napnutým pilovým reťazom zapojte brzdu reťaze, umiestnite vodiacu ocieľku podľa obrázku, kolmo k lište (obr.12), a nabrúste rezný zub s uhlami zobrazenými na obrázku (obr.13A a 13B), ostrenie robte vždy zvnútra smerom von a pri návrate znížte vyvíjaný tlak (je veľmi dôležité dodržiavať správny postup pri ostrení: príliš veľké, nedostatočné uhly ostrenia alebo chybný priemer ocieľky zvyšujú sklon stroja k spätným vrhom). Pre dosiahnutie presnejších bočných uhlov nestavte ocieľku tak, aby vertikálne presahovala hornú reznú časť približne o 0,5 mm. Naostrite všetky zuby na jednej strane, potom otočte stroj a opakujte operáciu. Skontrolujte, či po ostrení majú všetky zuby rovnakú dĺžku a či výška obmedzovačov hĺbky dosahuje 0,6 mm pod úrovňou hornej rezacej časti: skontrolujte výšku pomocou šablóny a opilujte (pomocou plochého pilníka) vyčnievajúcu časť, zaoblite potom prednú časť obmedzovača hĺbky (obr.14), pritom dávajte pozor, aby ste NEOPILOVALI aj lub ochrany proti spätnému vrhu (obr.15).

Po každých 30 hodinách použitia

Výrobok odneste na kontrolu do autorizovaného servisného strediska

Skladovanie/Transport

Výrobok nechajte vychladnúť a založte kryt na lištu a reťaz.

Výrobok skladujte na suchom a chladnom mieste a mimo dosahu detí. Neskladujte v exteriéri.

Skontrolujte, či z výrobku nevyteká olej.

H. TECHNIKY REZU

Počas použitia sa vyhnite: (obr.1)

• rezaniu v situácii, keď by sa kmeň mohol počas rezania zlomiť (drevo je napnuté, atď.): náhle zlomenie môže byť veľmi nebezpečné.
• aby sa lišta a reťaz zasekli v reze: pokiaľ k tomu predsa dôjde, odpojte stroj od prívodu napätia a pokúste sa zdvihnúť kmeň, vyvíjajte páku pomocou vhodného nástroja; nesnažte sa vytiahnuť stroj jeho ťahaním alebo otriasaním, mohli by ste poškodiť stroj alebo sa zraniť.
• situáciám, ktoré by mohli spôsobiť reakciu spätného vrhu.
• nepoužívali výrobok vyššie ako je úroveň pliec
• nerezali drevo s cudzími predmetmi, napr. klincami. Stroj nikdy nepoužívajte na zemi alebo kameni, spôsobuje to okamžité opotrebovanie reťaze.

Počas použitia: (obr.1)

• Pokiaľ režete v svahu, pracujte vždy nad kmeňom, týmto spôsobom Vás kmeň nemôže zasiahnuť, pokiaľ by sa začal gúľať dolu. - V prípade stínania dokončite za každých okolností začatú prácu: čiastočne zrezaný strom by sa mohol zlomiť.
• Na konci každého rezu zaznamenáte značnú zmenu sily potrebnej na držanie stroja, dávajte veľký pozor, aby ste nestratili kontrolu nad strojom.

V nasledujúcom texte sa sústredíme na dva typy rezov:

rez pomocou ťahania reťaze (zhora smerom dolu) (obr.2), u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom ku kmeňu s nasledujúcou stratou kontroly. Pokiaľ je to možné, používajte pri práci opierku.

Rez s tlačením reťaze (zdola smerom nahor) (obr.3): u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom k pracovníkovi s rizikom jeho zasiahnutia alebo narazenia rizikového sektora na kmeň a nasledujúcou reakciou spätného vrhu; pri rezaní preto dávajte veľký pozor.

Najbezpečnejší spôsob použitia stroja je upevnenie dreva na kozu, rezanie zhora smerom dolu a práca mimo opierky. (obr.4)

Použitie opierky

Ak je to možné, používajte opierku pre bezpečnejšie rezanie: zasaďte ju do kôry alebo do povrchu kmeňa, zaručíte tak ľahšiu kontrolu stroja.

Ďalej sú uvedené typické postupy, ktoré je treba dodržať v určitých situáciách, vždy však posúďte, či sú vhodné alebo nie pre Váš prípad, a zvážte, ako urobiť rez s čo najmenším rizikom.

Kmeň na zemi (Nebezpečenstvo kontaktu reťaze s terénom na konci rezu). (obr.5)

Režte zhora smerom dole cez celý priemer kmeňa. Na konci rezu postupujte opatrne, aby ste zamedzili kontaktu reťaze s terénom. Pokiaľ môžete, prerušte rezanie v 2/3 hrúbky kmeňa, otočte kmeň a režte zvyšnú časť zhora smerom dole, aby ste sa tak vyhli nebezpečenstvu kontaktu reťaze s terénom.

Kmeň opretý o iný strom (Nebezpečenstvo zlomenia kmeňa počas rezu) (obr.6)

Začnite rezať zospodu do približne 1/3 priemeru, potom prácu dokončite zhora a napojte sa na už urobený rez.

Kmeň opretý na dvoch koncoch (Nebezpečenstvo stlačenia reťaze.) (obr.7)

Začnite rezať zhora do približne 1/3 priemeru, potom prácu dokončite zospodu a napojte sa na už urobený rez.

Účelom stínania je nechať padnúť strom do čo najlepšej polohy pre následné odstraňovanie konárov a rezanie kmeňa. (Zamedzte tomu, aby sa padajúci strom zachytil do konárov iného stromu: sťahovať zachytený strom je veľmi nebezpečné).

Musíte rozhodnúť čo najlepší smer pádu na základe nasledujúceho zváženia: čo sa nachádza okolo stromu, jeho naklonenia, nahnutia, smer vetru a koncentrácia konárov.

Nezabúdajte na výskyt suchých alebo zlomených konárov, ktoré by sa mohli zholiť počas stínania a predstavovať nebezpečenstvo.

POZOR! Počas stínania stromov v kritických podmienkach si po ukončení rezu okamžite smíte chrániče sluchu, aby ste mohli zaznamenať neobvyklé zvuky a eventuálne výstražné signály.

Predbežné operácie rezu a vyhľadanie únikovej cesty

Odstráňte konáre, ktoré bránia v práci (obr.8), začnite zhora smerom dole tak, aby sa kmeň nachádzal medzi Vami a strojom, odstráňte potom zložité konáre jeden po druhom. Odstráňte porast okolo stromu a pri určení únikovej cesty zaznamenajte prípadné prekážky vyskytujúce sa okolo stromu (kamene, korene, pníky apod.) a brániace v úniku (úniková cesta slúži pri padaní stromu); na obrázku (obr.9) je zobrazený smer, ktorým sa musíte vydať (A predpokladaný smer pádu stromu. B. Úniková cesta C. Nebezpečná zóna)

STÍNANIE STROMU (obr.10)

Za účelom zaručenia kontroly nad pádom stromu musíte urobiť nasledujúce rezy:

Smerový zárez, ktorý musí byť urobený ako prvý, slúži ku kontrole smeru pádu stromu: najprv režte HORNU ČASŤ smerového zárezu na strane, ku ktorej má byť strom stínaný. Držte sa na pravej strane stromu a režte metódou ťahania reťaze; potom urobte SPODNÚ ČASŤ zárezu, ktorý sa musí stretnúť s koncom hornej časti. Hĺbka smerového zárezu musí odpovedať 1/4 priemeru kmeňa, s uhlom menším ako 45° medzi horným a dolným rezom. Stretnutie medzi dvoma zárezmi sa nazýva "línia smerového rezu". Línia musí byť dokonale vodorovná a v pravom uhle (90°) k smeru pádu.

Rez pri stínání, ktorý má za účel pád stromu, musí byť prevedený vo výške 3-5 cm nad spodnou časťou línie smerového rezu a končí vo vzdialenosti 1/10 kmeňa od zárezu. Držte sa na pravej strane stromu a režte metódou ťahania reťaze, použite pritom opierku. Skontrolujte, či sa strom nenakláňa iným smerom ako plánovaným. Hneď ak je to nutné, vložte do zárezu drevorubačský klin. Časť stromu, ktorá ostala nerezaná, sa nazýva "kĺb", ktorý vedie strom pri páde; pokiaľ je nedostatočný, nie je rovný alebo nie je celkom prerezaný, nie je schopný kontrolovať pád stromu (veľmi nebezpečná situácia), preto je nevyhnutné, aby rezné rezy boli urobené s maximálnou presnosťou.

Na konci rezania strom musí začať padať, pokiaľ je to nutné, pomôžte si vložením drevorubačského klinu alebo drevorubačskej páky.

Odstraňovanie konárov

V tejto kapitole nájdete informácie užitočné pre dodržanie vlastností ekologickej kompatibility, na ktorú bol braný ohľad pri vývoji tohto stroja, dodržanie správneho použitia stroja a spracovanie olejov.

PROJEKTOVANIE

Vo fáze projektovania stroja bol vyvinutý motor s nízkou spotrebou a nízkou hlučnosťou.

LIKVIDÁCIA

Nenechávajte v okolnom prostredí nefunkčný stroj, ale odovzdajte ho firme, ktorá má povolenie k likvidácii odpadov podľa predpisov platných noriem.

Symbol na výrobku alebo na jeho obale označuje, že výrobok sa nesmie považovať za domáci odpad, a musí sa odovzdať do príslušného zberného centra, kde sa zrecykluje jeho elektrické a elektronické zariadenie. Zabezpečením správneho skartovania výrobku prispejete k prevencii potenciálnych negatívnych následkov na životné prostredie a zdravie človeka, ktoré mohli byť zapríčinené nesprávnou likvidáciou tohto výrobku. Ďalšie informácie o recyklovaní tohto výrobku sa dozviete na miestnom úrade, v organizácii, ktorá zabezpečuje likvidáciu domáceho odpadu alebo v predajni, kde ste výrobok kúpili.

Organizácia, ktorá vykonala testy typu EC. MEEI Kft., 1007

Váci út 48/a-b

1132 Budapešť

Maďarsko

Certifikát č. M3 69240048

Dátum 15/02/2013

Peter Lameli

Global R&D Director - drží sa v ruke

Vlastník technickej dokumentácie

Typ	CST3018	CST3518
Art. no.	8864	8860
Hmotnost's prázdnymi nádržami(Kg)	5.4	5.5
Napájanie (kW)	1.8	1.8
Obsah olejovej nádrže (cm3)	180	180
Delenie re'taze (palce)	3/8	3/8
Hrúbka re'taze (mm)	1.3	1.3
Maximálna dlžka vodiacej lišty (mm)	300	350
Nameraná hodnota úrovne hluku LwA2(dB(A))	106	106
Garantovaná hodnota úrovne hluku LwA2(dB(A))	108	108
Hladina hluku LpA1(dB(A))	95	95
Neistota KpA(dB(A))	2.5	2.5
Vibrária ruky/ramena ah1(m/s2)	3.4	3.4
Odchylka Kah(m/s2)	1.5	1.5
Prívod elektrickej energia - Impedancia Zmax(Ω)	0.382	0.382
Rychlost' rezania (m/s)	10	10

1) Úroveň emisií na pracovnej ploche LpA v súlade s normou EN60745-2-13 je uvedená v tabuľke.

Hodnota vibrácií a_h v súlade s normou EN60745-2-13 je uvedená v tabuľke.

Celková nameraná hodnota vibrácií je v súlade s bežnou testovacou metódou, ktorá sa používa pri porovnaní nástrojov.

Nameraná hodnota vibrácií môže byť použitá pri určení vystavenia vibráciám.

Upozornenie:

Úroveň vibrácií počas použitia nástroja môže byť rozdielna od deklarovanej úrovne, závisí to od spôsobu použitia nástroja.

Pre vlastnú bezpečnosť musia používatelia dodržiavať bezpečnostné pokyny založené na odhade vibrácií pri prevádzke nástroja (berúc do úvahy všetky časti prevádzky, ako je doba, kedy je nástroj vypnutý a je v nečinnosti spolu s prácou spustenia).

2) Úroveň hluku Lw v súlade s normou 2000/14/EC je uvedená v tabuľke.

Postup hodnotenia zhody: Príloha V

EN 61000-3-11 Vyhlásenie o zhode s normami

V závislosti od vlastností miestnej siete zdroja elektrickej energie môže pri použití tohto výrobku nastať krátky pokles napätia v momente, keď výrobok zapnete. Toto môže mať vplyv na ostatné elektrické spotrebiče, napr. chvíľkové stlmenie svetla lampy. Ak je sieťová impedancia Z_max vášho zdroja elektrickej energie nižšia ako

hodnota uvedená v tabuľke (pre váš model), tieto vplyvy na elektrické spotrebiče nenastanú. Hodnotu sieťovej impedancie zistíte u spoločnosti, ktorá je dodávateľom elektrickej energie.

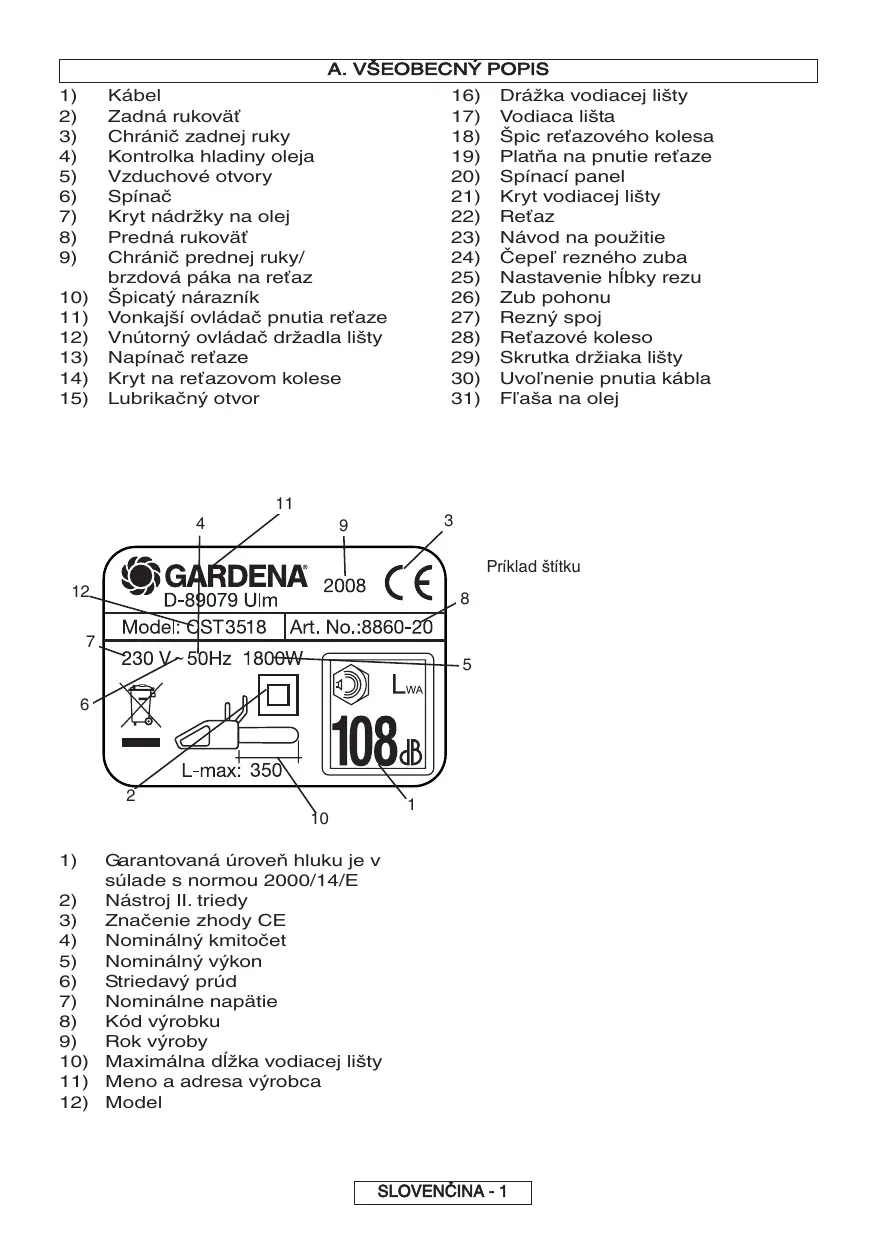

A. VŠEOBECNÝ OPIS
