CST 3018 - CST 3518 - Motorová pila GARDENA - Bezplatný návod k obsluze

Typ výrobku	Elektrická řetězová pila
Značka	Gardena
Model	CST 3018 / CST 3518
Hmotnost (bez náplně)	5,4 kg (CST3018) / 5,5 kg (CST3518)
Jmenovitý výkon	1,8 kW
Jmenovité napětí / Frekvence	230 V ~ 50 Hz
Objem olejové nádrže	180 cm³
Délka lišty (max)	300 mm (CST3018) / 350 mm (CST3518)
Rozteč řetězu	3/8 palce
Tloušťka řetězu	1,3 mm
Rychlost řezání naprázdno	10 m/s
Garantovaná hladina akustického výkonu	108 dB(A)
Hladina akustického tlaku (LpA)	95 dB(A) (nejistota K=2,5 dB)
Vibrace ruka/paže (a_h)	3,4 m/s² (nejistota K=1,5 m/s²)
Třída ochrany	II (dvojitá izolace)
Brzda řetězu	Ano, spouštěná setrvačností a předním chráničem ruky
Mazání řetězu	Automatické, olejovým čerpadlem
Napínač řetězu	Bez nářadí, externí předpínací kolečko
Ochranný hrot / Ostruha	Ano
Běžná údržba	Pravidelné čištění ventilačních štěrbin, mazání lišty, broušení řetězu kulatým pilníkem Ø4 mm každé 2-3 hodiny
Pravidelná revize	Každých 30 hodin používání v autorizovaném servisu
Náhradní díly	Řetěz, lišta, hnací pastorek - k dispozici v autorizovaném servisu (řetěz a lišta nejsou kryty zárukou)
Skladování / Přeprava	Nechte vychladnout, nasaďte ochranný kryt, skladujte na suchém a chladném místě mimo dosah dětí

Často kladené otázky - CST 3018 - CST 3518 GARDENA

Jaký olej použít pro mazání řetězu?

Používejte speciální olej na řetězy schválený výrobcem, nejlépe biologicky odbouratelný. Naplňte olejovou nádrž (objem 180 cm³) a pravidelně kontrolujte hladinu.

Jak spustit řetězovou pilu?

Pevně držte obě rukojeti, deaktivujte brzdu řetězu tahem chrániče ruky směrem k rukojeti, poté stiskněte bezpečnostní tlačítko a spínač. Po spuštění uvolněte bezpečnostní tlačítko. Pro zastavení uvolněte spínač nebo aktivujte brzdu řetězu.

Jak nastavit napnutí řetězu?

Otáčejte externím kolečkem napínače ve směru hodinových ručiček pro zvýšení napnutí. Zkontrolujte vůli: řetěz by měl být odtažitelný od lišty o 2 až 3 mm. Po použití počkejte na vychladnutí před dalším dotažením.

Co dělat, když řetěz neřeže správně?

Nejprve zkontrolujte napnutí a mazání řetězu. Pokud řezání produkuje jemné piliny, je řetěz tupý. Nabruste jej kulatým pilníkem 4 mm při dodržení uvedeného úhlu (cca 30°). Pokud problém přetrvává, vyměňte řetěz.

Jak aktivovat brzdu řetězu?

Brzda řetězu se aktivuje automaticky při zpětném rázu, kdy je přední chránič ruky tlačen dopředu. Můžete ji také aktivovat ručně tlačením chrániče ruky levou rukou. Řetěz se okamžitě zastaví.

Jaká je maximální povolená délka lišty?

Pro model CST 3018 je max. délka lišty 300 mm. Pro CST 3518 je 350 mm. Používejte pouze lišty a řetězy specifikované výrobcem.

Jak čistit a udržovat řetězovou pilu?

Před každým použitím vyčistěte ventilační štěrbiny, aby nedošlo k přehřátí. Každé 2-3 hodiny čistěte mazací otvory a drážku lišty. Promažte přední pastorek ložiskovým tukem. V případě potřeby nabruste řetěz.

Jaké ochranné pomůcky jsou doporučeny?

Vždy noste přilbu s hledím nebo ochranné brýle, chrániče sluchu, řezuvzdorné rukavice, bezpečnostní boty s protiskluzovou podrážkou a řezuvzdorné kalhoty. K dostání u dodavatelů pracovního oblečení.

Co dělat, když se řetěz zasekne v řezu?

Okamžitě odpojte stroj od sítě. Použijte páku k nadzvednutí kmene nebo dřevěného kusu. Nenásilně uvolňujte pilu, mohlo by dojít k poškození nebo úrazu.

Jak uskladnit řetězovou pilu po použití?

Nechte ji vychladnout, nasazte ochranný kryt na lištu a řetěz. Vyčistěte ji, v případě potřeby vypusťte olej a uložte na suchém a chladném místě mimo dosah dětí. Ujistěte se, že nedochází k úniku oleje.

NÁVOD K OBSLUZE CST 3018 - CST 3518 GARDENA

Elektrická řetězová pila

SK Návod na používání

Elektrická řetězová pila

GR Οδηγίες χρήσης

Ηλεκτρικό αλυσοπρίονο

RUS Инструкция по эксплуатации

Электрическая цепная пила

Originální návod. Před použitím stroje si pozorně přečtěte tento návod a uschovejte jej pro budoucí použití.

DŮLEŽITÉ INFORMACE

SK Pôvodné pokyny. Pred použitím si prečítajte nasledovné informácie a odložte si ich pre budúcu potrebu.

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Αρχικές οδηγίες. Διαβάστε αυτό το εγχειρίδιο πριν από τη χρήση της συσκευής και φυλάξτε το για μελλοντική αναφορά.

ВАЖНАЯ ИНФОРМАЦИЯ

RUS Исходные инструкции. Прочитайте перед тем, как выполнить пример, и сохраните для дальнейшего использования.

SLO POMEMBNA INFORMACIJA

Originální návod. Přečtěte si před použitím a uschovejte pro budoucí použití.

DŮLEŽITÉ INFORMACE

Originální návod. Přečtěte si před použitím a uschovejte pro budoucí použití.

DŮLEŽITÉ INFORMACE

Originální návod. Přečtěte si před použitím.

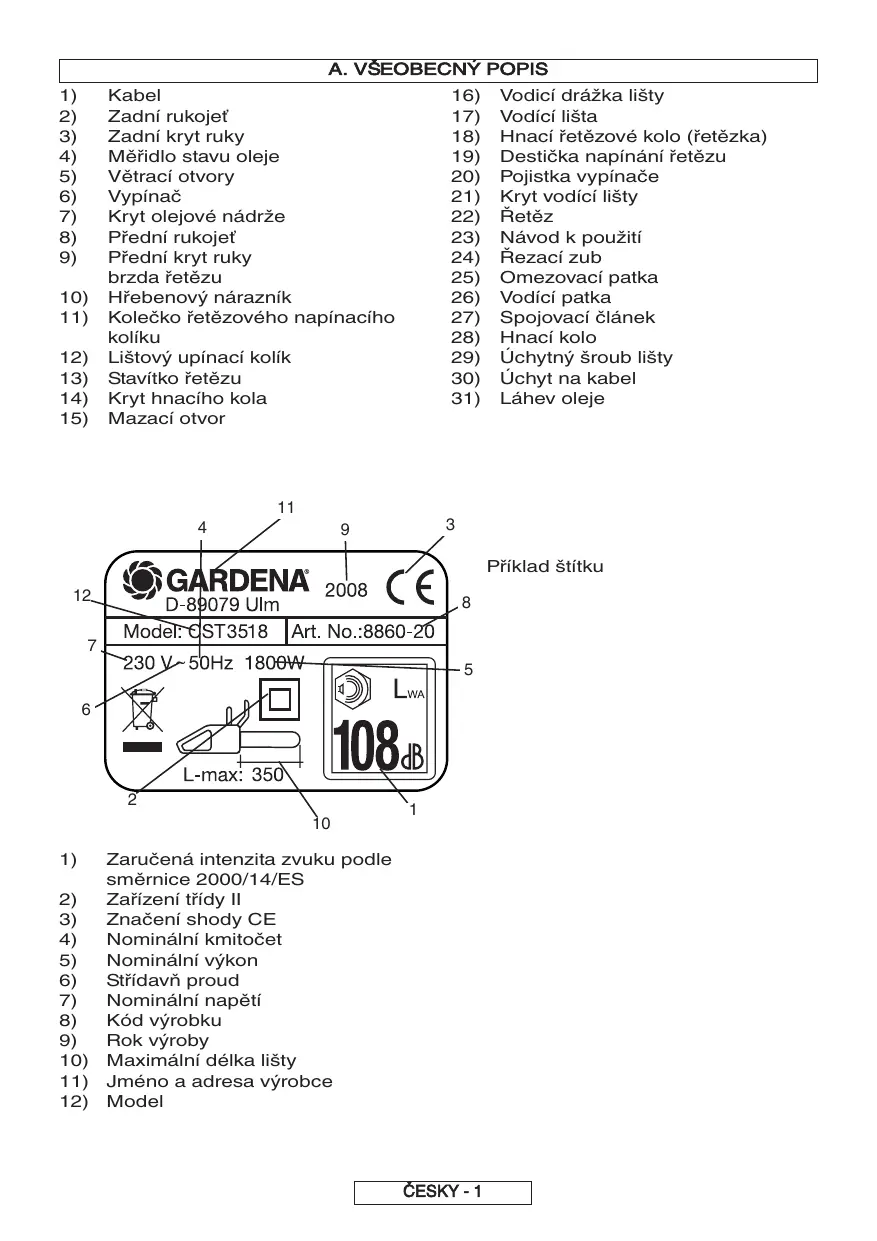

18) Řetězové kolo (řetězka)

4) Měřidlo stavu oleje

19) Destička napínání řetězu

(5) Větrací otvory

(23) Návod k použití

9) Přední kryt ruky

24) Řezací zub

brzda řetězu

(25) Omezovací patka

10) Hřebenový nárazník

(26) Vodící patka

11) Kolečko řetězového napínacího kolíku

(27) Spojovací článek

12) Lištový upínací kolík

28) Hnací kolo

13) Stavítko řetězu

29) Uchytný šroub lišty

1) Zaručená intenzita zvuku podle směrnice 2000/14/ES 2) Zařízení třídy II 3) Značení shody CE 4) Nominální kmitočet 5) Nominální výkon 6) Střídavý proud 7) Nominální napětí 8) Kód výrobku 9) Rok výroby 10) Maximální délka lišty 11) Jméno a adresa výrobce 12) Model

B. BEZPEČNOSTNÍ OPATŘENÍ

VÝZNAM SYMBOLŮ

Pozor	→	Směr štezného zubu
Pozomě s i přežtěte manuál		Používejte vždy oběma rukama
Bezpečnostní holínky		Nebezpečí zpětného vrhu
Helma, chrániće sluchu a ochranné brýle nebo ochranný štftek		Nevystavujte dešti nebo vlhkosti
Rukavice chráníć proti řezu		Štežový olej
Dlouhé kalhoty chráníć protiřezu		Nedělejte...
Brzda štečzu vypojena, zapojena	STOP	Vypněte stroj
Pokud je kabel poškozen nebo naříznut, okamžitě vyťáhněte zástrčku ze sítě.		Před úpravami nebo čištěním vytáhněte zástrčku ze sítě.
V pracovním prostoru se námějí zdržovat jiné osoby.		Nebezpečí urazu elektrický proudem

Všeobecná bezpečnostní upozornění pro elektrické nářadí

UPOZORNĚNÍ: Přečtěte si všechna bezpečnostní upozornění a pokyny.

Nedodržení těchto upozornění a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Termín "elektrické nářadí" se v upozorněních týká nářadí (se šňůrou) napájeného ze sítě nebo nářadí napájeného z baterie (bezdrátového).

1) Bezpečnost pracovního prostoru a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek a tmavé prostory zvyšují riziko úrazu. b) Nepoužívejte elektrické nářadí ve výbušném prostředí, např. v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí udržujte děti a kolem stojící osoby mimo. Odvrácením

pozornosti můžete ztratit kontrolu.

2) Elektrická bezpečnost a) Zástrčky elektrického nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem nemodifikujte. S uzemněnými elektrickými nástroji nepoužívejte rozvodné zástrčky. Nemodifikované zástrčky a odpovídající zásuvky snižují riziko elektrického šoku. b) Vyhněte se styku těla s uzemněnými povrchy, jako jsou trubky, radiátory, vařiče a ledničky. Je-li vaše tělo uzemněno, zvyšuje se nebezpečí úrazu elektrickým proudem. c) Nevystavujte elektrické přístroje dešti či vlhkosti. Voda v elektrickém přístroji zvýší nebezpečí úrazu elektrickým proudem. d) Se šňůrou nezacházejte hrubě. Nikdy nepoužívejte kabel k nošení, tahání nebo vypínání elektrického přístroje. Šňůru chraňte před teplem a olejem, ostrými hranami a pohyblivými díly. Poškozené nebo zamotané kabely zvyšují nebezpečí úrazu elektrickým proudem.

e) Při použití elektrického nářadí venku použijte prodlužovací šňůru vhodnou pro venkovní použití. Použitím šňůry vhodné pro venkovní použití se snižuje riziko elektrického šoku. f) Pokud je použití elektrického nářadí ve vlhkém místě nevyhnutelné, použijte napájení chráněné proudovým chráničem (RCD). Použití RCD snižuje riziko elektrického šoku. 3) Osobní bezpečnost a) Při použití elektrického nářadí buďte ostražití, sledujte, co děláte, a používejte zdravý rozum. Elektrické nářadí nepoužívejte, pokud jste unavení, pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při používání elektrického přístroje může způsobit vážné zranění. b) Používejte osobní ochranné pomůcky. Vždy používejte ochranu očí. Ochranné vybavení jako protiprachová maska, protiskluzová bezpečnostní obuv, tvrdá přilba nebo ochrana sluchu používané v příslušných situacích sníží zranění osob. K dostání u prodejců pracovních pomůcek. c) Předcházejte neúmyslnému spuštění. Před zapojením do sítě a/nebo k baterii, zvednutím nebo přenášením nářadí se ujistěte, že je vypínač ve vypnuté poloze. Nošení elektrických přístrojů s prstem na vypínači a zapojování spuštěných elektrických přístrojů zvyšuje nebezpečí úrazu. d) Nepřetahujte se příliš daleko. Neustále udržujte správné postavení a rovnováhu. To umožňuje lepší kontrolu elektrického nářadí v nečekaných situacích. e) Správně se oblékejte. Nenoste volné oděvy ani šperky. Udržujte vlasy, oděvy a rukavice mimo pohyblivé části. Volné oděvy, šperky či dlouhé vlasy mohou být zachyceny v pohyblivých částech. 4) Použití a údržba elektrického nářadí a) S elektrickým nářadím nezacházejte násilím. Používejte správné elektrické nářadí pro danou aplikaci. Správným elektrickým nářadím provedete práci lépe a bezpečněji při rychlosti, pro kterou je navrženo. b) Elektrické nářadí nepoužívejte, pokud ho nelze spínačem zapnout a vypnout. Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a je třeba ho opravit. c) Před seřizováním, výměnou příslušenství nebo uložením elektrického nářadí odpojte zástrčku ze sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d) Skladujte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte, aby ho ovládaly osoby, které nejsou obeznámeny s tímto elektrickým nářadím nebo s těmito pokyny. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné. e) Proveďte údržbu elektrického nářadí. Kontrolujte nesprávné vyrovnání nebo zachytávání pohyblivých dílů, zlomení dílů a jakékoliv jiné stavy, které mohou nepříznivě ovlivnit provoz elektrického nářadí. Pokud je nářadí poškozené, před použitím nechte opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.

f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami se budou s menší pravděpodobností zachytávat a snadněji se ovládají. g) Používejte elektrické nářadí, příslušenství a hroty nástrojů atd. v souladu s těmito pokyny a současně berte v úvahu pracovní podmínky a práci, která se má provádět. Použití elektrického nářadí pro jiné operace, než pro které je určeno, by mohlo mít za následek nebezpečnou situaci.

1. Servis a) Servis elektrického nářadí nechávejte provádět kvalifikovaným opravářem a s použitím totožných náhradních dílů. Tím bude zaručeno zachování bezpečnosti elektrického nástroje.

Bezpečnostní upozornění týkající se řetězu:

• Nepřibližujte se žádnou částí těla k řetězu, když je pila v provozu. Než pilu spustíte, ujistěte se, že se řetěz ničeho nedotýká. Chvíle nepozornosti při práci s motorovou pilou může způsobit zachycení oděvu nebo částí těla v řetězu pily.
• Držte pilu pravou rukou za zadní držadlo a levou rukou za přední držadlo. Opačné držení pily zvyšuje riziko úrazu.
• Elektrický nástroj držte výhradně za odizolované plochy. Řetěz pily by se mohl dotknout skrytého elektrického vedení nebo svého napájecího kabelu. Při kontaktu řetězu s "nabitým" vodičem se odkryté kovové součásti elektrického nástroje mohou "nabít" a způsobit obsluze úraz elektrickým proudem.
• Noste ochranné brýle a používejte ochranu sluchu. Doporučujeme nosit ochranu hlavy, rukou a nohou. Odpovídající ochranné oblečení zmenší zranění odletujícími úlomky nebo náhodným dotykem s řetězem. K dostání u prodejců pracovních pomůcek. Nepoužívejte motorovou pilu na stromě. Používání motorové pily na stromě může přivodit úraz.
• Při práci s pilou udržujte rovnováhu a stůjte na pevném rovném povrchu. Kluzký nebo nestabilní povrch (např. žebřík) může způsobit ztrátu rovnováhy nebo kontroly nad pilou. Při řezání napjaté větve buďte připraveni na to, že se může vymrštit. Když se napětí v dřevních vláknech uvolní, napjatá větev může zasáhnout pracovníka nebo způsobit vymknutí pily z kontroly. Při řezání keřů a mladých stromků dbejte zvýšené opatrnosti. Tenké větve mohou zachytit řetěz pily a vymrštit se proti vám nebo vás vyvést z rovnováhy.
• Pilu přenášejte za přední držadlo, vypnutou a v bezpečné vzdálenosti od těla. Když pilu přenášíte nebo uskladňujete, vždy nasaďte kryt vodící lišty. Správné zacházení s pilou sníží riziko náhodného kontaktu s běžícím řetězem.
• Řiďte se pokyny pro mazání, napínání řetězu a výměnu příslušenství. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo zvýšit riziko zpětného rázu.
• Udržujte rukojeti suché a čisté, bez stop oleje nebo mazadel. Mastné rukojeti jsou kluzké a mohou vést ke ztrátě kontroly.
• Řežte pouze dřevo. Nepoužívejte pilu k jinému než stanovenému účelu. Například: nepoužívejte pilu na řezání plastů, zdiva nebo nedřevěných stavebních materiálů. Používání pily k jinému účelu, než k jakému je určena, může vyvolat nebezpečnou situaci.

Příčiny a prevalence zpětného rázu:

Zpětný ráz se může objevit, pokud se špička vodící lišty dotkne nějakého předmětu (obr. B3), nebo když se řetěz zachytí v řezu.

V některých případech může dotyk špičkou lišty způsobit nečekané zvednutí vodící lišty proti pracovníkovi.

Zachycení řetězu na horní části vodící lišty může odhodit lištu proti pracovníkovi.

Obě tyto reakce mohou vést ke ztrátě kontroly nad pilou a způsobit vážný úraz. Nespoléhejte se výhradně na bezpečnostní prvky pily. Při práci s řetězovou pilou byste měli dbát několika zásad, aby nedošlo k nehodě nebo úrazu.

Zpětný ráz je výsledkem nesprávného používání pily, špatného pracovního postupu nebo podmínek a lze mu předejít dodržováním níže uvedených bezpečnostních opatření:

• Držte pilu pevně, palce a prsty kolem rukojetí pily, obě ruce na pile, a zaujměte pozici, která vám umožní zvládnout sílu zpětného rázu. Pracovník může udržet zpětný náraz pod kontrolou, pokud dodržuje bezpečnostní opatření. Pilu nepouštějte.
• Při řezání se nenatahujte a neřežte nad výšku ramen. Snáze tak předejdete náhodnému dotyku špičkou lišty a umožní vám to lépe kontrolovat pilu v nepředvídaných situacích.
• Používejte výhradně náhradní lišty a řetězy určené výrobcem. Nesprávné náhradní lišty a řetězy mohou způsobit přetržení řetězu nebo zpětný ráz. Řiďte se pokyny výrobce pro správné ostření a údržbu řetězu. Snížení výšky omezovací patky může vést ke zvýšenému zpětnému rázu.

Další bezpečnostní doporučení

1. Návod k použití. Všechny osoby používající tento přístroj si musí pečlivě přečíst celý návod k použití. Návod k použití musí být přiložen k přístroji v případě prodeje nebo zapůjčení jiné osobě.
2. Bezpečnostní opatření před použitím přístroje. Nedovolte, aby tento přístroj používaly osoby, které nejsou důkladně seznámeny s návodem k použití. Nezkušené osoby musí během zaškolování řezat pouze na stojanu ("koze").
3. Kontrola. Před každým použitím pilu důkladně zkontrolujte, zvláště po případném silném nárazu, nebo jeví-li známky poruchy. Vykonejte všechny úkony popsané v kapitole "Údržba a uskladnění - Před každým použitím".
4. Opravy a údržba. Všechny součásti, které může vyměnit uživatel osobně, jsou uvedeny v kapitole "Montáž / demontáž". Pokud je potřeba, všechny ostatní součástky musí být vyměněny výhradně pověřeným servisním střediskem.
5. Oblečení. (obr. B1) Při práci s tímto přístrojem musí uživatel používat uvedené ochranné

oblečení: přiléhavé ochranné pracovní oblečení, pevnou pracovní obuv odolnou proti proříznutí, s neklouzavými podrážkami a vyztuženou špičkou, rukavice odolné proti proříznutí a vibracím, ochranné brýle nebo štít, mušlové chrániče sluchu a helmu (pokud hrozí nebezpečí padajících předmětů). K dostání u prodejců pracovního oblečení.

1. Ochrana zdraví - Vibrace a hladina hluku. Dbejte na předpisy týkající se hluku v bezprostředním okolí. Dlouhodobé používání přístroje vystavuje pracovníka vibracím, které mohou vyvolat tzv. "syndrom modrých prstů" (Raynaudův syndrom), syndrom karpálního tunelu a podobné poruchy.
2. Ochrana zdraví - Chemické látky. Používejte olej schválený výrobcem.
3. Ochrana zdraví - Vysoké teploty. Řetězovka a řetěz během provozu dosahují velmi vysokých teplot. Nedotýkejte se těchto částí, když jsou horké.

Bezpečnost při přepravě a uskladnění. (obr. B2) Při přenášení na jiné pracoviště pilu odpojte z elektrické sítě a za brzdu řetězu. Před přepravou nebo skladováním vždy nasaďte kryt na vodicí lištu. Při přenášení v ruce musí lišta směřovat dozadu. Když pilu převážíte ve vozidle, bezpečně ji připevněte, aby se předešlo poškození.

Zpětný ráz. (obr. B3) Zpětný ráz spočívá v prudkém vymrštění lišty proti pracovníkovi. K tomu obvykle dochází, když se horní část špičky lišty (tzv. "zóna nebezpečí zpětného rázu") (viz červeně označenou část vodicí lišty) přijde do styku s nějakým předmětem, nebo když se řetěz zasekne ve dřevě. Zpětný ráz může způsobit ztrátu kontroly nad pilou a vést k nebezpečným až dokonce smrtelným nehodám. Brzda řetězu a další bezpečnostní prvky na pile neposkytují dostatečnou ochranu před úrazem: pracovník si musí být dobře vědom, za jakých podmínek může dojít ke zpětnému rázu a předcházet jim tím, že jim vždy s veškerou pozorností věnuje zvýšenou pozornost a správně a opatrně zachází s pilou (například: nikdy neřežte několik větví najednou, protože může dojít k bezděčnému dotyku se "zónou nebezpečí zpětného rázu").

Bezpečnost pracovního prostředí

1. Nedovolte dětem a osobám neobeznámeným s tímto návodem pracovat s pilou. Místní předpisy mohou upravovat požadovaný věk pracovníka.
2. Tento výrobek používejte výhradně způsobem a k účelům popsaným v tomto návodu.
3. Pečlivě zkontrolujte celý pracovní prostor, zda se v něm nevyskytují zdroje nebezpečí (např. silnice, chodníky, elektrické kabely, nebezpečné stromy atp.)
4. V pracovním prostoru se nesmějí zdržovat jiné osoby a zvířata (pokud nutno, prostor ohraďte a označte výstražnými značkami) - nejmenší dovolená vzdálenost je 2,5 násobek výšky kmene nebo minimálně 10 metrů.
5. Pracovník je zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku.

Elektrická bezpečnost

1. Doporučujeme používat proudový chránič s vypínacím proudem maximálně 30 mA. Ani používání proudového chrániče nezaručuje 100% bezpečnost a vždy je nutné dodržovat bezpečné pracovní postupy. Zkontrolujte svůj proudový chránič před každým použitím.
2. Před použitím zkontrolujte, zda kabel nejeví známky poškození nebo opotřebení. Pokud je kabel poškozený, nechte ho vyměnit v pověřeném servisním středisku.
3. Výrobek nepoužívejte, pokud jsou elektrické kabely poškozené nebo opotřebované.
4. Okamžitě odpojte od elektrické sítě, pokud je kabel naříznutý nebo je poškozená izolace. Nedotýkejte se elektrického kabelu, dokud není odpojený elektrický zdroj. Nespravujte naříznutý nebo poškozený kabel. Nechte kabel vyměnit v pověřeném servisním středisku.
5. Dbejte na to, aby kabel / prodlužovací kabel byl za pracovníkem, aby nepředstavoval zdroj nebezpečí pro pracovníka nebo jiné osoby, a ujistěte se, že nemůže dojít k jeho poškození (tělem, ostrými předměty, ostrými hranami, olejem atp.)
6. Umístěte kabel tak, aby se během řezání nezachytil ve větvích a podobně.
7. Před odpojením zástrčky, spojky nebo prodlužovacího kabelu vždy nejdříve vypněte elektrickou zásuvku.
8. Vypněte, vytáhněte zástrčku ze zásuvky a zkontrolujte napájecí kabel, zda není poškozený nebo opotřebovaný, předtím než kabel srolujete k uskladnění. Poškozený kabel nespravujte. Nechte kabel vyměnit v pověřeném servisním středisku.
9. Pokud necháváte výrobek bez dozoru na jakoukoli dobu, vytáhněte zástrčku ze sítě. 10. Kabel svíjejte opatrně, pozor na zauzlování. 11. Používejte výhradně zdroj obousměrného elektrického napětí odpovídající napětí vyznačenému na štítku přístroje.
10. Tato řetězová pila má dvojitou izolaci v souladu s EN60745-1 a EN60745-2-13. Žádná část tohoto výrobku nesmí být za jakýchkoli podmínek uzemňována.

Kabely

1. Napájecí a prodlužovací kabely jsou k dostání v místním pověřeném servisním středisku.
2. Používejte pouze schválené prodlužovací kabely.
3. Používejte pouze prodlužovací šňůry určené k venkovnímu použití.
4. Pokud chcete při používání tohoto výrobku použít prodlužovací kabel, používejte výhradně kabely těchto rozměrů:
5. 1,0 mm² : max. délka 40 m
6. 1,5 mm² : max. délka 60 m - 2,5 mm² : max. délka 100 m

C. POPIS BEZPEČNOSTNÍCH ZAŘÍZENÍ

ZABLOKOVÁNÍ VYPÍNAČE

Na Vašem stroji je instalované zařízení (obr. 1A), které, pokud není zapojené, zabraňuje stisknutí vypínače, čímž zabraňuje náhodnému spuštění.

BRZDA PILOVÉHO ŘETĚZU PŘI UVOLNĚNÍ VYPÍNAČE

Váš stroj je vybaven zařízením, které okamžitě blokuje pilový řetěz při uvolnění vypínače. Pokud nefunguje, nepoužívejte stroj, ale odneste ho do autorizovaného servisního střediska.

OCHRANNÝ KRYT LEVÉ RUKY/PAKA BRZDY PILOVÉHO ŘETĚZU

Ochranný kryt levé ruky (obr. 1B) slouží (za předpokladu, že je na stroji instalován správným způsobem) k tomu, aby se Vaše ruka nedostala do kontaktu s pilovým řetězem. Ochranný kryt levé ruky má kromě toho i funkci spouštěné brzdy pilového řetězu, zařízení, které bylo vyvinuto k zablokování pilového řetězu během několika milisekund v případě zpětného vrhu. Brzda pilového řetězu je vypojena, jakmile je ochranný kryt levé ruky stisknut dozadu a zablokován (obr. 2). Při zatlačení na přední kryt ruky dopředu se spustí brzda řetězu a řetěz se zastaví (obr. 3). Brzdu řetězu lze aktivovat zatlačením vpřed levým zápěstím anebo když se zápěstí dostane do styku s předním krytem ruky následkem zpětného rázu.

Když se pila používá s tyčí ve vodorovné poloze, např. při kácení stromů, brzda řetězu poskytuje menší ochranu (obr. 4).

NOTA: Jakmile je zapojena brzda pilového řetězu, bezpečnostní vypínač přerušuje přívod proudu do motoru.

Uvolněním brzdy řetězu za současného držení spínače se pila spustí.

ZACHYCOVAČ ŘETĚZU

Zařízení je vybaveno lapačem řetězu (obr.5) umístěným pod řetězovým kolem. Tento mechanismus je navržen k zastavení zpětného pohybu řetězu v případě přetržení nebo vykolejení řetězu.

Těmto situacím se lze vyhnout zajištěním správného napětí řetězu (Viz kapitola "D. Montáž/demontáž").

Slouží k ochraně (obr.6) ruky v případě rozbití pilového řetězu.

D. MONTÁŽ/DEMONTÁŽ

MONTÁŽ LIŠTY A ŘETĚZU

Věnujte velkou pozornost správnému sestavení.

Před prováděním úprav výrobek odpojte od sítě.

1. Zkontrolujte, zda není zapnuta brzda řetězu. Pokud je, vypněte ji. 2a - 2b. Odklopte lištový upínací knoflík a otočením doleva oddělejte kryt hnacího kola.

A Používejte rukavice.

3 Nasaďte řetěz na lištu (začněte u řetězky) do vodící drážky. Ujistěte se, že řezací zuby na horní části lišty směřují ve směru chodu řetězu (viz značky na liště). 4. Nasaďte lištu na uchytný šroub lišty a ujistěte se, že doléhá co nejtěsněji na hnací kolo. Nasaďte řetěz na hnací kolo a zatahněte za vodící lištu dopředu, aby se řetěz napnul. 5. Nasaďte kryt hnacího kola a mírně utáhněte lištový upínací kolík otočením doprava.

6-7. Řetěz napněte otočením řetězového napínacího kolíku doprava. Napněte řetěz. Řetěz je správně napnutý, když ho lze zdvihnout přibližně 2-3mm nad lištu. Řetěz povolte otočením doleva. (Držte při tom špičku lišty zvednutou nahoru.)

8a - 8b. Když je řetěz správně napnutý, dotáhněte lištový upínací kolík otočením doprava a zaklapněte.

Přílišné napnutí řetězu přetěžuje motor a může způsobit poruchu. Nedostatečné napnutí může způsobit sesmeknutí řetězu. Správné napnutí řetězu zaručuje nejlepší řezací vlastnosti a prodloužení životnosti. Pravidelně kontrolujte napnutí řetězu, protože délka řetězu se používáním prodlužuje (zejména jde-li o nový řetěz; po první montáži je nutno po několika minutách provozu zkontrolovat napnutí řetězu). V žádném případě řetěz nenapínejte bezprostředně po použití. Počkejte, až zchladne.

A Varování: Řetěz a vodicí lišta se mohou velmi rozpálit.

E. SPUŠTĚNÍ A ZASTAVENÍ

Spuštění: pevně uchopte obě rukojeti, uvolněte páku brzdy řetězu a současně zajistěte, aby byla ruka stále na přední rukojeti, stiskněte a držte spínací blok zajištěný, poté stiskněte spínač (nyní můžete spínací blok uvolnit).

Vypnutí: Přístroj se zastaví uvolněním vypínače nebo při spuštění řetězové brzdy.

F. MAZÁNÍ LIŠTY A PILOVÉHO ŘETĚZU

POZOR! Nedostatečné promazání způsobí přetržení řetězu a může přivodit vážné úrazy.

Zkontrolujte podle pokynů v sekci "Údržba", zda je řetězový olej dodáván v dostatečném množství.

Volba řetězového oleje

Používejte olej schválený výrobcem.

Doporučujeme používat biologicky odbouratelný řetězový mazací olej.

Doplňování oleje

Odšroubujte zátku olejové nádrže, naplňte nádrž, přitom dejte pozor, aby nedošlo k úniku oleje (pokud k tomu přece dojde, dobře očistěte motorovou pilu) a dobře utáhněte zátku.

Před prováděním jakékoli údržby nebo čištění vytáhněte zástrčku ze sítě.

A POZOR! Pokud pracujete v obzvláště špinavém nebo prašném prostředí, popsané operace musí být prováděny v kratších intervalech, než je uvedeno.

Před každým použitím

Zkontrolujte, zda čerpadlo řetězového oleje správně funguje. Nasměrujte lištu směrem k vodorovné ploše ve vzdálenosti dvaceti centimetrů. Po minutě chodu stroje se na ploše musí objevit zřetelné stopy oleje (obr. 1). Zkontrolujte, zda pro zapojení a vypojení brzdy pilového řetězu nemusíte vyvíjet příliš velký tlak nebo naopak k zapojení nebo vypojení dochází příliš snadno. Zkontrolujte také, zda není zablokovaná. Pak zkontrolujte její funkci následujícím způsobem: vypojte brzdu pilového řetězu, uchopte správným způsobem stroj a uveďte ho do chodu. Zapojte brzdu pilového řetězu stlačením ochranného krytu levé ruky pomocí levého zápěstí/levé paže, přitom nikdy nepouštějte rukojeti (obr. 2). Pokud brzda pilového řetězu funguje, pilový řetěz se musí okamžitě zablokovat. Zkontrolujte, zda je pilový řetěz naostřený (viz dále), v dobrém stavu a správně napnutý. Pokud je nepravidelně opotřebený nebo jeho řezné zuby dosahují výšky pouze 3 mm, vyměňte ho (obr. 3).

Čistěte ventilační otvory, zamezíte tak přehřívání motoru. (obr. 4)

Zkontrolujte funkci vypínače a zablokování vypínače (tuto operaci provádějte s vypojenou brzdou pilového řetězu): zapněte vypínač a zablokování vypínače a zkontrolujte, zda se hned po uvolnění vracejí do klidové polohy; ověřte, zda bez zapojení zablokování vypínače nelze zapnout vypínač.

Zkontrolujte, zda zachycovač řetězu a ochranný kryt pravé ruky jsou v dobrém stavu a bez viditelných závad, jako například poškození materiálu.

Každé 2–3 hodiny práce se strojem

Zkontrolujte lištu. Pokud je to nutné, pečlivě očistěte její otvory pro mazání (obr. 5) a vodící drážku (obr. 6). Pokud je drážka opotřebená nebo na ní jsou patrné hluboké rýhy, vyměňte ji. Pravidelně čistěte hnací kolo a kontrolujte, zda není nadměrně opotřebené. (obr. 7). Promazávejte řetěz na špičce lišty tukem pro ložiska označeným otvorem (obr. 8).

Ostření pilového řetězu

Při potížích s broušením řetězu se obraťte na pověřené servisní středisko.

Řetěz musí být správně nabroušen. Špatně nabroušený řetěz může způsobit zpětný ráz a zvýšit riziko úrazu.

Pokud pilový řetěz neřeže bez nutnosti přitlačovat lištu na dřevo a vytváří velmi jemné piliny, znamená to, že není dobře nabroušený. Pokud se při řezání netvoří piliny, pilový řetěz je zcela tupý a při řezání dřeva na prach. Dobře naostřený pilový řetěz projíždí dřevem sám a tvoří dlouhé a velké piliny.

Řezná část pilového řetězu je představována řezným článkem (obr. 9), s řezným zubem (obr. 10) a omezovačem hloubky řezu (obr. 11). Rozdíl výšky mezi nimi určuje hloubku řezu; pro správné ostření potřebujete vodič ocílky, kulatou ocílku o průměru 4 mm. Postupujte následujícím způsobem: se správně namontovaným a správně napnutým pilovým řetězem zapojte brzdu pilového řetězu, umístěte vodič ocílky podle obrázku, kolmo k liště (obr. 12), a nabruste řezný zub na úhel zobrazený na obrázku (obr. 13A - 13B). Ostření provádějte vždy zevnitř směrem ven a při návratu snižte vyvíjený tlak (je velmi důležité dodržovat správný postup při ostření: příliš velké, nedostatečné úhly ostření nebo chybný průměr ocílky zvyšují sklon stroje k zpětnému vrhu). Pro dosažení přesnějších bočních úhlů nastavte ocílku tak, aby vertikálně přesahovala horní řeznou část přibližně o 0,5 mm. Naostřete nejdříve všechny zuby na jedné straně, pak otočte stroj a opakujte operaci. Zkontrolujte, zda po ostření mají všechny zuby stejnou délku a zda výška omezovačů hloubky dosahuje 0,6 mm pod úrovní horní řezací části: zkontrolujte výšku pomocí šablony a opilujte (pomocí plochého pilníku) vyčnívající část, zaoblete pak přední část omezovače hloubky (obr. 14), přitom dávejte pozor, abyste NEOPILOVALI i zub ochrany proti zpětnému vrhu (obr. 15).

Odneste přístroj do pověřeného servisního střediska.

Skladování / přeprava

Nechte výrobek vychladnout a nasaďte kryt na lištu a řetěz.

Produkt skladujte v chladu a suchu a mimo dosah dětí. Neskladujte venku.

Ujistěte se, že z výrobku neuniká olej.

H. TECHNIKY ŘEZU

Během používání se vyhněte: (obr. 1)

• řezání v situaci, kdy by se kmen mohl během řezání zlomit (dřevo je napjaté, suché stromy apod.): náhlé zlomení může být velmi nebezpečné.

- aby se lišta nebo pilový řetěz zasekly v řezu: Pokud k tomu přece dojde, odpojte stroj od přívodu napětí a pokuste se uvolnit kmen, vyvíjejte páku pomocí vhodného nástroje; nesnažte se vytáhnout stroj jeho tahem nebo otřásáním, mohlo by dojít k poškození stroje nebo zranění.

- situacím, které by mohly způsobit reakci zpětného vrhu.

• použití produktu na výšku ramen - řezání dřeva s cizími předměty, např. hřebíky. Nikdy nepoužívejte pilu v hlíně a kamení, neboť to vede k bezprostřednímu opotřebení řetězu.

Během použití: (obr. 1)

- Pokud řežete ve svahu, pracujte vždy nad kmenem, tímto způsobem Vás kmen nemůže zahrnout, pokud by se začal koulet dolů.

- V případě kácení dokončete za každých okolností započatou práci: částečně pokácený strom by se mohl zlomit.

Na konci každého řezu zaznamenáte značnou změnu síly potřebné k držení stroje, dávejte velký pozor, abyste neztratili kontrolu nad strojem.

V následujícím textu se soustředíme na dva typy řezů:

řez pomocí tažení řetězu shora směrem dolů (obr. 2), u kterého je nebezpečí náhlého přemístění stroje směrem ke kmeni s následnou ztrátou kontroly. Pokud je to možné, používejte při práci ozubenou opěrku.

řez s tlačením řetězu (zdola směrem nahoru) (obr. 3): u kterého je nebezpečí náhlého přemístění stroje směrem k pracovníkovi s rizikem jeho zasažení nebo nárazu rizikového sektoru na kmen a následnou reakcí zpětného vrhu; při řezání proto dávejte velký pozor.

Nejbezpečnější způsob použití stroje je upevnění dřeva na kozu, řezání shora směrem dolů a práce mimo opěru. (obr. 4)

Použití ozubené opěrky

Jakmile je to možné, používejte ozubenou opěrku pro bezpečnější řezání: zasaďte ji do kůry nebo do povrchu kmene, zajistíte si tak snadnější kontrolu stroje.

Dále jsou uvedené typické postupy, které je třeba dodržet v určitých situacích, pokaždé však zhodnoťte, zda jsou vhodné nebo ne pro Váš případ, a zvažte, jak provést řez s co nejmenším rizikem.

Kmen na zemi (Nebezpečí kontaktu pilového řetězu s terénem na konci řezu). (obr. 5)

řežte shora směrem dolů skrz celý průměr kmene. Na konci řezu postupujte opatrně, abyste zamezili kontaktu pilového řetězu s terénem. Pokud můžete, přerušte řez ve 2/3 tloušťky kmene, otočte kmen a řežte zbývající část shora směrem dolů, abyste se tak vyhnuli nebezpečí kontaktu pilového řetězu s terénem.

Kmen opřený jen na jednom konci (Nebezpečí zlomení kmene během řezu) (obr. 6)

Začněte řezat zespodu do přibližně 1/3 průměru, pak práci dokončete shora a napojte se na již provedený řez.

Kmen opřený na dvou koncích (Nebezpečí stlačení pilového řetězu.) (obr. 7)

Začněte řezat shora do přibližně 1/3 průměru, pak práci dokončete zdola a napojte se na již provedený řez.

Řezání kmene na svahu. Vždy stůjte ve svahu nad kmenem. Když prořezáváte, abyste si uchovali úplnou kontrolu, před koncem řezu uvolněte tlak, ale držte pevně rukojeti pily. Nenechte řetěz dotknout země.

Kácení stromů

POZOR! Nikdy se nepokoušejte kácet stromy, pokud nemáte dostatečnou zkušenost. V každém případě nekácejte stromy, jejichž průměr kmene je větší než délka lišty! Tato operace je vyhrazena zkušeným uživatelům vybaveným vhodným zařízením.

Účelem kácení je nechat padnout strom do co nejlepší polohy pro následné odstraňování větví a řezání kmene. (Zamezte tomu, aby se padající strom zachytil do větví druhého stromu: stahovat zachycený strom je velmi nebezpečné).

Musíte rozhodnout co nejlepší směr pádu na základě následujícího zvážení: co se nachází kolem stromu, jeho naklonění, náklon, směr větru a koncentrace větví.

Nezapomeňte zkontrolovat výskyt suchých nebo zlomených větví, které by se mohly zlomit během kácení a představovat nebezpečí.

POZOR! Během kácení stromu v kritických podmínkách si po ukončení řezu okamžitě sejměte chrániče sluchu, abyste mohl zaznamenat neobvyklé zvuky a eventuálně výstražné signály.

Předběžné operace řezu a vyhledání únikové cesty

Odstraňte větve, které brání v práci (obr. 8), začněte shora směrem dolů tak, aby se kmen nacházel mezi vámi a strojem, odstraňte pak obtížné větve jednu po druhé. Odstraňte porost kolem stromu a při určení únikové cesty zaznamenejte případné překážky vyskytující se kolem stromu (kameny, kořeny, příkopy apod.) a bránící v úniku (úniková cesta slouží při padání stromu); na obrázku (obr. 9) je zobrazen směr, kterým se musíte vydat (A – předpokládaný směr pádu stromu, B – úniková cesta, C – nebezpečná zóna).

KÁCENÍ STROMU (obr. 10)

Za účelem zajištění kontroly nad pádem stromu musíte provést následující řezy:

Směrový zářez, který musí být proveden jako první, slouží ke kontrole směru pádu stromu: nejdříve řežte HORNÍ ČÁST směrového zářezu na straně, ke které má být strom pokácen. Stůjte na pravé straně stromu a řežte metodou tahání řetězu; pak proveďte SPODNÍ ČÁST řezu, která se musí setkat s koncem horní části. Hloubka směrového zářezu musí odpovídat 1/4 průměru kmene, s úhlem nejméně 45° mezi horním a dolním řezem. Setkání mezi dvěma řezy se nazývá "linka směrového řezu". Linka musí být dokonale vodorovná a v pravém úhlu (90°) ke směru pádu.

Řez při kácení, který má za účel pád stromu, musí být proveden ve výšce 3–5 cm od spodní části linky směrového řezu a končit ve vzdálenosti 1/10 kmene od zářezu. Držte se na pravé straně stromu a řežte metodou tahání řetězu, použijte přitom ozubenou opěrku. Zkontrolujte, zda se strom nekloní jiným směrem než plánovaným. Hned jak je to možné, vložte do zářezu dřevorubecký klín. Část stromu, která zůstala neřezaná, se nazývá "kloub", který vede strom při pádu; pokud je nedostatečný, není rovný nebo není úplně přeřezán, není schopen kontrolovat pád stromu (velmi nebezpečná situace!), proto je nezbytné, aby různé řezy byly provedeny s maximální přesností.

Na konci řezání strom musí začít padat. Pokud je to nutné, pomozte si vložením dřevorubeckého klínu nebo dřevorubecké páky.

Odstraňování větví

Jakmile je strom poražen, je třeba ho zbavit větví, to znamená odřezat větve z kmene. Nepodceňujte tuto operaci, protože k většině případů zpětného vrhu dochází během odvětvování. Dávejte velký pozor na polohu špice listy během řezu a pracujte na levé straně kmene.

EKOLOGIE

V této kapitole najdete informace užitečné pro dodržení vlastností ekologické kompatibility, na kterou byl brán ohled při vývoji tohoto stroje, dodržení správného použití stroje a zpracování olejů.

POUŽITÍ STROJE

Operace plnění olejové nádrže musí být provedeny tak, aby řetězový olej neunikal do okolního prostředí. LIKVIDACE

Nenechávejte v okolním prostředí nefungující stroj, ale odevzdejte ho firmě, která má povolení k likvidaci odpadků podle předpisů platných norem.

Tento symbol na výrobku nebo na obalu znamená, že s výrobkem nelze nakládat jako s odpadem domácnosti.

Výrobek je třeba odnést do příslušného sběrného místa k recyklaci elektrických a elektronických zařízení. Zajištěním řádné likvidace pomůžete předejít potenciálním záporným vlivům na životní prostředí a lidské zdraví, které by se mohly projevit v případě likvidace tohoto výrobku nevhodným způsobem.

Podrobnější informace o recyklaci tohoto výrobku si vyžádejte na Vašem obecním úřadu, od firmy zabývající se likvidací domácího odpadu nebo v prodejně, kde jste výrobek zakoupil.

Řetěz a vodicí lišta jsou spotřební součásti a nevztahuje se na ně záruka.

TABULKA VYHLEDÁVÁNÍ ZÁVAD

	Nespousti se motor	Špatná funkce motoru nebo motor ztráci na vykonu	Stroj se spoustí, ale špatné šreže	Motor se neobvykým zpùsobem	Brzdná zařizení neblokují správným zpùsobem otáčení pilového ōtězu
Ověřte, zda je v siti napěti	●
Ověřte, zda je zástrčka správné zapojena	●
Ověřte, zda není poškozený kabel nebo prodlužovací kabel	●
Ověřte, zda není zapojena brzda pilového ōtězu	●
Zkontrolujte, zda je ōtětz rádně smontován a napnut		●	●
Zkontrolujte mazání pilového ōtětu podle elektry uvedenych v kapitoláché F a G		●	●
Zkontrolujte, zda je pilový ōtěz naostřeny			●
Obrátté se na Autorizované servisní středisko	●	●		●	●

PROHLÁŠENÍ O SHODĚ - EU

Husqvarna AB, S-561 82, Huskvarna, Sweden, tímto potvrzuje, že v/do expedice z našeho podniku jsou níže uvedené výrobky v souladu s jednotnými směrnicemi EU, bezpečnostními normami EU a příslušnými standardy. Toto prohlášení se stává neplatným, pokud je jednotka upravována bez našeho svolení.

Popis výrobku: Chainsaw - Řetězová pila

Globální ředitel výzkumu a vývoje - ruční nástroje

Držitel technické dokumentace

Typ	CST3018	CST3518
Vyr.	8864	8860
Hmotnost s prázdnými nádržemi (Kg)	5.4	5.5
Vykon (kW)	1.8	1.8
Obsah olejové nádrže (cm3)	180	180
Rozteč pilového Žetězu (palce)	3/8	3/8
Kalibr Žetězu (mm)	1.3	1.3
Maximálné délka lišty (mm)	300	350
Naměřená intenzita zvuku LwA2) (dB(A))	106	106
Zaručená intenzita zvuku LwA2) (dB(A))	108	108
Akustický tlak LpA1) (dB(A))	95	95
Nejistota KpA (dB(A))	2.5	2.5
Vibrace do rukou / paží an1) (m/s2)	3.4	3.4
Vychylka Ka (m/s2)	1.5	1.5
Impedance Zmax (Ω)	0.382	0.382
Rezná rychlost (m/s)	10	10

1) Hodnota emisí na pracovišti stupně LpA podle EN60745-2-13 uvedené v tabulce.

Hodnota vibrací a_n podle EN60745-2-13 uvedené v tabulce.

Deklarovaná celková hodnota vibrací byla měřena v souladu se standardní metodologií a lze ji použít ke srovnání různých nářadí.

Deklarovanou celkovou hodnotu vibrací lze také použít jako předběžný odhad expozice.

Upozornění:

Emise vibrací během vlastního používání elektrického nářadí se může lišit od deklarované celkové hodnoty v závislosti na způsobu používání nářadí.

Je potřeba stanovit bezpečnostní opatření na ochranu osoby, která pracuje s nářadím, na základě odhadu expozice na daných podmínkách (s ohledem na všechny části pracovního cyklu včetně doby, kdy je nářadí vypnuté nebo běží naprázdno, nejenom doby provozu).

2) Hodnoty hladiny hluku Lw podle 2000/14/EC uvedené v tabulce.

Postup hodnocení shody. Příloha V

Vyhovuje normě EN61000-3-11

V závislosti na vlastnostech místní elektrické sítě může používání tohoto výrobku způsobit krátký pokles napětí v okamžiku jeho zapnutí. To může ovlivnit jiné elektrické přístroje, např. způsobit chvilkové pohasnutí lampy. Pokud je impedance (Zmax) ve vaší elektrické síti nižší než hodnota vyznačená v tabulce (pro daný model), tyto vlivy se neprojeví. Hodnotu impedance ve vaší síti můžete zjistit dotazem u vašeho dodavatele.

A. VŠEOBECNÝ POPIS

1) Kabel 16) Drážka vodicí lišty 2) Zadní rukojeť 17) Vodicí lišta 3) Chránič zadní ruky 18) Špička řetězového kola 4) Kontrolka hladiny oleje 19) Deska na napínání řetězu 5) Vzduchové otvory 20) Spínací panel 6) Spínač 21) Kryt vodicí lišty 7) Kryt nádržky na olej 22) Řetěz 8) Přední rukojeť 23) Návod k použití 9) Chránič přední ruky/ 24) Čepel řezného zubu brzdová páka na řetěz 25) Nastavení hloubky řezu 10) Špičatý nárazník 26) Zub pohonu 11) Vnější ovladač napínání řetězu 27) Řezný spoj 12) Vnitřní ovladač držadla lišty 28) Řetězové kolo 13) Napínač řetězu 29) Šroub držáku lišty 14) Kryt na řetězovém kole 30) Uvolnění napnutí kabelu 15) Mazací otvor 31) Láhev na olej

Příklad štítku

1) Garantovaná úroveň hluku je v souladu s normou 2000/14/E 2) Nástroj II. třídy 3) Značení shody CE 4) Jmenovitý kmitočet 5) Jmenovitý výkon 6) Střídavý proud 7) Jmenovité napětí 8) Kód výrobku 9) Rok výroby 10) Maximální délka vodicí lišty 11) Jméno a adresa výrobce 12) Model

B. BEZPEČNOSTNÍ OPATŘENÍ

VÝZNAM SYMBOLŮ

Bezpečnostní pokyny při práci s řetězovou pilou:

Dotyk špičky může někdy způsobit neočekávaný pohyb vzad, čímž dojde k vymrštění lišty zpět k uživateli.

Potáhnutím řetězu pily podél horní části lišty může potlačit lištu náhle zpět k uživateli.

Bezpečnost na pracovišti

1. Nedovolte dětem a osobám, které se neobeznámily s těmito pokyny, používat tento výrobek. Místní předpisy mohou omezovat věk uživatele.
2. Výrobek používejte jen takovým způsobem a na takové účely, které jsou uvedeny v tomto návodu.
3. Pozorně zkontrolujte místo práce a eliminujte zdroje nebezpečí (např.: cesty, trasy, elektrické kabely, nebezpečné stromy, apod.)
4. Všechny osoby a zvířata držte v bezpečné vzdálenosti od místa práce (v případě potřeby ochraňte plotem a použijte upozorňující značky) - minimálně 2,5 násobek výšky kmene, v každém případě ne méně než 10 metrů.
5. Uživatel odpovídá za úrazy a rizika způsobené jiným osobám nebo za škody na jejich majetku.

Bezpečnost při používání elektrických zařízení

1. Doporučujeme použít zařízení s reziduálním proudem a se spouštěcím proudem, který nepřesahuje 30 mA. Ani se zařízením instalovaným s reziduálním proudem nelze zajistit úplnou bezpečnost a je nutné vždy dodržovat bezpečnostní pokyny. Při každém použití zkontrolujte zařízení s reziduálním proudem.
2. Před použitím zkontrolujte, zda kabel není poškozený nebo opotřebovaný. V případě, že je kabel poškozený, dejte ho vyměnit v autorizovaném servisním středisku.
3. Výrobek nepoužívejte, pokud jsou elektrické kabely poškozené nebo opotřebované.
4. Pokud je kabel přeříznutý nebo je poškozená jeho izolace, výrobek okamžitě odpojte od zdroje elektrické energie. Nedotýkejte se síťového kabelu do té doby, dokud není odpojený od zdroje elektrické energie. Neopravujte přeříznutý nebo poškozený kabel. Kabel dejte vyměnit v autorizovaném servisním středisku.
5. Je potřeba vždy dbát na to, aby byl síťový nebo prodlužovací kabel vždy za uživatelem, a zkontrolujte, že nezpůsobuje uživateli nebo jiným osobám žádné nebezpečí. Dbejte na to, aby se nepoškodil teplem, ostrými předměty, ostrými hranami, olejem a podobně.
6. Kabel umístěte tak, aby se během řezání nezachytil na větvích nebo podobných předmětech.
7. Před odpojením zástrčky, konektoru na kabelu nebo prodlužovacího kabelu vždy nejprve vypněte zdroj elektrické energie.
8. Výrobek vypněte, zástrčku vytáhněte ze zdroje elektrické energie a zkontrolujte, zda není poškozený nebo opotřebovaný síťový kabel. Potom můžete kabel svinout a uskladnit. Neopravujte poškozený kabel. Kabel dejte vyměnit v autorizovaném servisním středisku.
9. Výrobek nikdy nenechávejte bez dozoru, nejprve vytáhněte zástrčku ze zdroje elektrické energie. 10. Kabel namotávejte opatrně, dbejte na to, aby se na něm neudělaly smyčky. 11. Používejte pouze síťový zdroj střídavého napětí uvedený na štítku výrobku.
10. Řetězová pila má dvojitou izolaci v souladu s normami EN60745-1 a EN60745-2-13. Za žádných okolností se nesmí žádná část tohoto výrobku dotýkat uzemnění.

Kabely

1. Síťové a prodlužovací kabely můžete koupit v místním autorizovaném servisním středisku.
2. Používejte pouze schválené prodlužovací kabely.
3. Prodlužovací kabely a vedení lze použít pouze tehdy, pokud jsou určeny pro použití ve venkovním prostředí.
4. Pokud chcete během provozu výrobku použít prodlužovací kabel, použijte pouze následující rozměry kabelů:
5. 1,0 mm²: maximální délka 40 m
6. 1,5 mm²: maximální délka 60 m
7. 2,5 mm²: maximální délka 100 m

C. POPIS BEZPEČNOSTNÍCH ZAŘÍZENÍ

ZABLOKOVÁNÍ VYPÍNAČE

POZNÁMKA: Pokud je zapojena brzda řetězu, bezpečnostní vypínač přerušuje přívod proudu do motoru.

Uvolnění brzdy na řetězu při zapnutém spínači způsobí, že se výrobek rozběhne.

ZACHYCOVACÍ ŘETĚZ

1. Zkontrolujte, zda není aktivovaná brzda na řetězu. V případě, že je aktivovaná,

2a a 2b. Vytáhněte vnitřní ovladač držadla lišty a otočte jím proti směru hodinových ručiček, vyjměte kryt na řetězovém kole.

Používejte ochranné rukavice.

3. Řetěz položte nad lištu a vložte jej do drážky na vodicí liště, začněte na špici řetězového kola.

Zkontrolujte, zda ostrá strana řezných zubů směřuje dopředu na horní části lišty (viz značky na liště).

1. Lištu namontujte na šroub držáku lišty a zkontrolujte, zda je nasazena co nejdál na řetězovém kole. Řetěz dejte nad řetězové kolo a potáhněte vodicí lištu směrem dopředu. Řetěz takto provizorně nastavíte.
2. Založte kryt na řetězové kolo a otočte vnitřní ovladač lišty ve směru hodinových ručiček. Vojně ho upevněte.

6 a 7. Napnutí řetězu nastavte otočením vnějšího ovladače pnutí řetězu ve směru hodinových ručiček. Nastavte správné pnutí řetězu. Napnutí řetězu zkontrolujete potažením řetězu od lišty. Zkontrolujte, zda je mezera mezi nimi přibližně 2–3 mm. Napnutí řetězu uvolníte otočením ovladače v protisměru hodinových ručiček (při tomto úkonu držte špičku lišty směrem nahoru).

8a a 8b. Když je řetěz správně napnut, otočte vnitřní ovladač lišty ve směru hodinových ručiček tak, aby byl pevně utažen. Potom ho zatlačte zpět do zabezpečené polohy.

Pokud je řetěz příliš napnut, motor se přetíží a poškodí. Nedostatečně napnutý řetěz může způsobit vypadnutí řetězu. Když je řetěz správně napnut, řezné vlastnosti pily jsou nejlepší a její životnost je nejdelší. Napnutí řetězu pravidelně kontrolujte, délka řetězu se používáním prodlužuje (obzvláště, když je řetěz nový, po namontování se musí napnutí řetězu zkontrolovat po prvních pěti minutách provozu). V žádném případě neutahujte řetěz hned po použití. Počkejte, až vychladne.

Upozornění: Řetěz a vodicí lišta mohou být velmi horké.

E. SPUŠTĚNÍ A ZASTAVENÍ

Startování: Pevně uchopte obě rukojeti, uvolněte brzdovou páku na řetězu a ruku stále držte na přední rukojeti, stiskněte a držte blokování spínače zatlačené. Poté stiskněte spínač, nyní můžete uvolnit blokování spínače.

Zastavení: Nástroj se zastaví vždy, když uživatel uvolní spínač nebo aktivuje brzdu na řetězu.

F. MAZÁNÍ LIŠTY A ŘETĚZU

POZOR! Nedostatečné mazání vyvolá prasknutí řetězu a může způsobit vážná poranění.

Zkontrolujte podle pokynů v odstavci "Údržba", zda je řetězový olej dodáván v dostatečném množství.

Volba řetězového oleje

Odkrutkujte zátku olejové nádrže, naplňte nádrž, přitom dejte pozor, aby nedošlo k úniku oleje (pokud k tomu přece jen dojde, dobře očistěte motorovou pilu) a dobře utáhněte zátku.

G. ÚDRŽBA A SKLADOVÁNÍ

Před prováděním údržby nebo před čištěním odpojte výrobek od zdroje elektrické energie.

Před každým použitím

Zkontrolujte, zda čerpadlo řetězového oleje správně funguje: nasměrujte lištu směrem ke světlé ploše ve vzdálenosti dvacet centimetrů, po minutě chodu stroje se na ploše musí objevit zřetelné stopy oleje (obr. 1). Zkontrolujte, zda pro zapojení a vypojení brzdy řetězu nemusíte vyvíjet příliš velký tlak, nebo naopak k zapojení/vypojení dochází příliš lehce; zkontrolujte také, zda není zablokovaná. Dále zkontrolujte její funkci následujícím způsobem: vypojte brzdu řetězu, uchopte správným způsobem stroj a uveďte ho do chodu, zapojte brzdu řetězu stlačením ochranného krytu levé ruky pomocí levého zápěstí/levé paže, přitom nikdy nepouštějte rukojeti (obr. 2). Pokud brzda řetězu funguje, řetěz se musí okamžitě zablokovat. Zkontrolujte, zda je řetěz naostřený, v dobrém stavu a správně napnutý. Pokud je nepravidelně opotřebovaný nebo ho řezný zub poškozuje výškou více než 3 mm, vyměňte ho (obr. 3).

Často čistěte ventilační otvory, zamezíte tak přehřívání motoru (obr. 4).

Zkontrolujte funkci vypínače a zablokování vypínače (tuto operaci provádějte s vypojenou brzdou řetězu): zapněte vypínač, zablokování vypínače a zkontrolujte, zda se hned po uvolnění vracejí do klidové polohy; ověřte, zda bez zapojeného zablokování vypínače není možné zapnout vypínač.

Zkontrolujte, zda zachycovač řetězu a ochranný kryt pravé ruky jsou v dobrém stavu a bez viditelných poruch, jako například poškození materiálu.

Každé 2-3 hodiny práce se strojem

Zkontrolujte lištu. Pokud je to nutné, pečlivě očistěte její otvory mazání (obr. 4) a vodící drážku (obr. 5). Pokud je drážka opotřebovaná nebo na ní jsou viditelné hluboké rýhy, vyměňte ji. Pravidelně čistěte řetězové kolo a kontrolujte, zda není opotřebované (obr. 7). Promažte řetězové kolečko na špičce lišty tukem pro ložiska označeným otvorem (obr. 8).

Ostření řetězu

V případě, že máte problémy při broušení řetězu, poraďte se v autorizovaném servisním středisku.

Řetěz se musí správně nabrousit. Nesprávně nabroušený řetěz může způsobit zpětné vymrštění pily a zvyšuje riziko úrazu.

Pokud řetěz neřeže bez nutnosti přitlačit list na dřevo a vyrábí velmi jemné piliny, znamená to, že není dobře naostřený. Pokud se při řezání netvoří piliny, řetěz je celkem tupý a při řezání drtí dřevo na prach. Dobře naostřený řetěz prochází dřevem sám a tvoří dlouhé a velké piliny.

Kmen stromu je umístěn na svahu. Na svahu vždy stůjte nad kmenem stromu. Před pilením napříč zabezpečte ovládání řeziva tak, že těsně před úplným přeřezáním uvolníte tlak řezání, ale rukověť řetězové pily pevně držte. Dbejte na to, aby se řetěz nedostala do kontaktu se zemí.

Kácení stromů

POZOR: Nikdy se nepokoušejte kácet stromy, pokud nemáte dostatečnou zkušenost, v každém případě nekácejte nikdy stromy, jejichž průměr kmene je větší než délka lišty! Tato operace je vyhrazena zkušeným uživatelům vybaveným vhodným zařízením.

Pokud je strom poražený, je třeba ho zbavit větví, to znamená odříznout větve z kmene. Nepodceňujte tuto operaci, protože ve většině případů k úrazům dochází během odstraňování větví. Dávejte velký pozor na polohu špičky lišty během řezu a pracujte na levé straně kmene.

EKOLOGIE

Dole podepsaný zástupce společnosti GARDENA Manufacturing GmbH, Hans-Lorenser-Str. 40, D-89079, Ulm, Německo, tímto potvrzuji, že níže uvedené zařízení vyrobené v naší společnosti odpovídá směrnicím EU, bezpečnostním normám EU a směrnicím pro specifický výrobek. Tento certifikát neplatí v případě, že zařízení bylo bez našeho souhlasu modifikováno.

Popis zařízení: Řetězová pila

[e-mail]

Dánsko

GARDENA / Husqvarna
