RTX2300 - Podkaszarka EGO - Bezpłatna instrukcja obsługi

Typ produktu	Podkaszarka (głowica Rotocut)
Marka	EGO
Model	RTX2300
Waga	1,9 kg
Prędkość biegu jałowego	Do 450 obr/min
Ostrze	ABR2300 (ostrze metalowe)
Stopień ochrony	IPX5 (chronione przed strumieniami wody)
Gwarantowany poziom mocy akustycznej	100 dB(A)
Poziom ciśnienia akustycznego	83,2 dB(A) K=2,5 dB(A)
Poziom drgań (uchwyt lewy)	0,7 m/s² K=1,5 m/s²
Poziom drgań (uchwyt prawy)	0,6 m/s² K=1,5 m/s²
Zalecana temperatura pracy	0°C do 40°C
Zalecana temperatura przechowywania	-20°C do 70°C
Zasilanie	Akumulator (kompatybilny z silnikami EGO STX3800/BCX3800)
Główne funkcje	Przycinanie trawy wokół przeszkód, przycinanie krawędzi, koszenie wzdłuż ścian
Zabezpieczenia bezpieczeństwa	Osłona ostrza, osłona ochronna
Konserwacja	Czyszczenie wilgotną szmatką i łagodnym mydłem; smarowanie obudowy przekładni co 50 godzin
Naprawialność	Identyczne części zamienne, naprawa przez wykwalifikowanego specjalistę
Zawartość opakowania	1x Rotocut, 1x zespół osłony, 1x klucz, 1x klucz imbusowy, 1x pierścień, 1x instrukcja obsługi

Często zadawane pytania - RTX2300 EGO

Jak zamontować głowicę Rotocut RTX2300 na silniku?

Wyjmij akumulator. Poluzuj śruby płyty montażowej, włóż głowicę na wał napędowy, wyrównaj otwory i dokręć śruby w kolejności wskazanej w instrukcji.

Jakiego akumulatora użyć z RTX2300?

RTX2300 to głowica tnąca kompatybilna z silnikami EGO STX3800 i BCX3800. Używaj akumulatorów EGO zalecanych do tych silników.

Jak wymienić ostrze w Rotocucie?

Wyjmij akumulator. Umieść obudowę przekładni na twardej powierzchni, poluzuj nakrętkę kluczem, a następnie wyjmij części w odpowiedniej kolejności. Zamontuj nowe ostrza, przestrzegając orientacji logo EGO.

Jak często smarować obudowę przekładni?

Co 50 godzin pracy, nasmaruj 4-5 g specjalnego smaru NLGI-1 na bazie estrów, przystosowanego do temperatur od -40°C do 180°C.

Jakie środki ochrony osobistej nosić?

Zawsze noś okulary ochronne z osłonami bocznymi, ochronniki słuchu, rękawice, antypoślizgowe obuwie i kask, jeśli to konieczne.

Czy Rotocut może być używany w deszczu?

Tak, produkt ma klasę IPX5 i może być używany w deszczu. Należy jednak unikać zanurzania narzędzia w wodzie.

Jak czyścić i przechowywać RTX2300?

Czyść wilgotną szmatką i łagodnym detergentem. Przechowuj w suchym, wentylowanym miejscu, poza zasięgiem dzieci. Umieść ostrze w osłonie ochronnej.

Co zrobić, jeśli głowica Rotocut nie uruchamia się?

Sprawdź, czy akumulator jest prawidłowo podłączony i naładowany. Upewnij się, że naciskasz dźwignię odblokowującą i spust. Jeśli problem nie ustąpi, skonsultuj się z instrukcją.

Dlaczego Rotocut zatrzymuje się podczas koszenia?

Może to być spowodowane przeciążeniem silnika, zbyt gorącym akumulatorem lub rozłączeniem. Zmniejsz obciążenie, pozwól akumulatorowi ostygnąć lub podłącz go ponownie.

Jakie akcesoria są kompatybilne z RTX2300?

Używaj wyłącznie akcesoriów zalecanych przez EGO, takich jak ostrze ABR2300 i silniki STX3800/BCX3800. Nie używaj okrągłych ostrzy.

INSTRUKCJA OBSŁUGI RTX2300 EGO

PL Wycinarka rotacyjna 82

CZ Rotocut 89

SK Rotocut 95

HU Rotocut 101

RO Rotativ de tăiere 107

SL Rotocut 114

LT Rotocut 120

LV Ritulu prese 126

GR Rotocut 132

TR Kenar Düzeltme Aparati 139

ET Rotocut 145

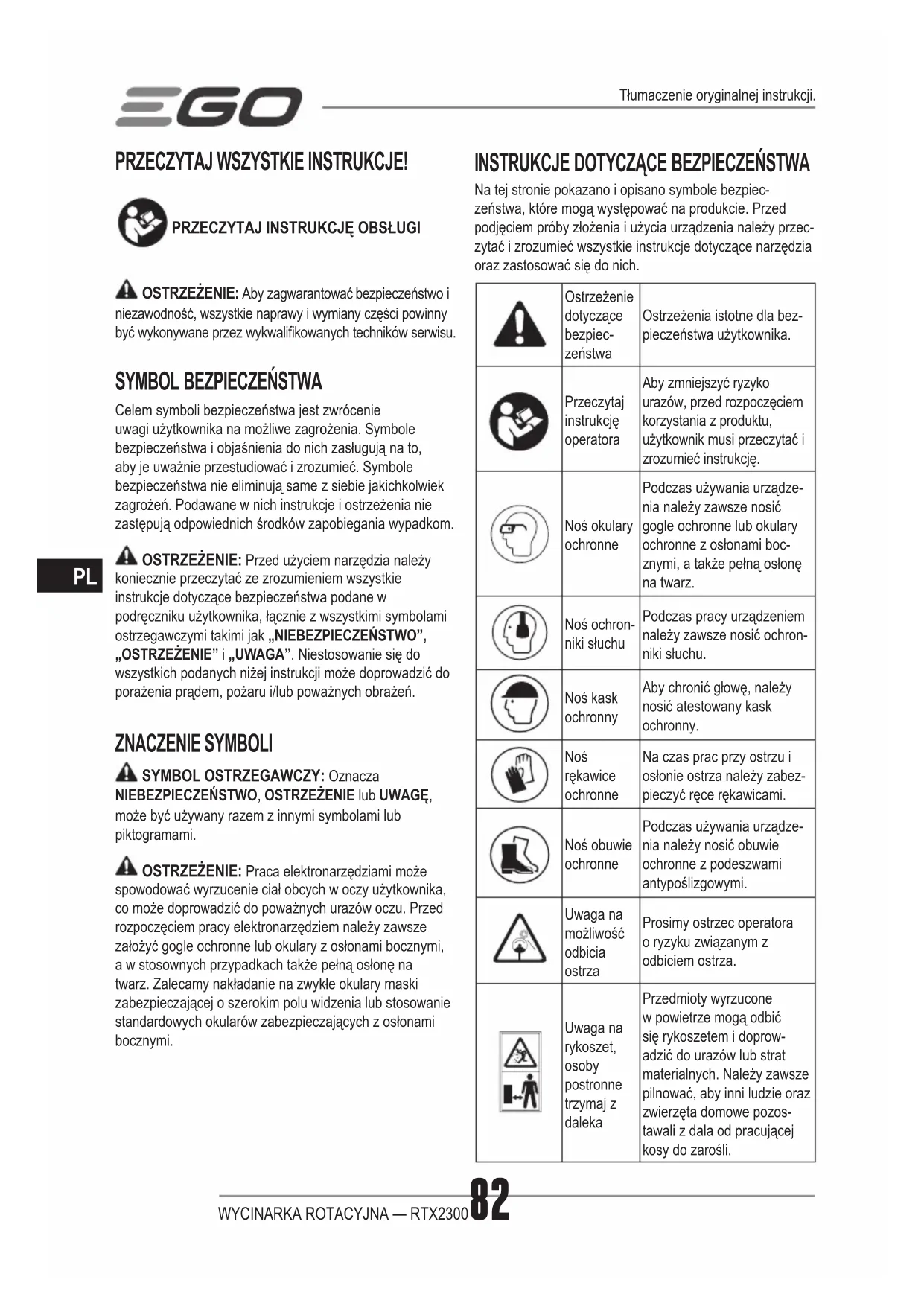

OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalifikowanych techników serwisu.

SYMBOL BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, aby je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom.

OSTRZEŻENIE: Przed użyciem narzędzia należy koniecznie przeczytać ze zrozumieniem wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „UWAGA”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

ZNACZENIE SYMBOLI

⚠ SYMBOL OSTRZEGAWCZY: Oznacza NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGĘ, może być używany razem z innymi symbolami lub piktogramami.

OSTRZEŻENIE: Praca elektronarzędziami może spowodować wyrzucenie ciał obcych w oczy użytkownika, co może doprowadzić do poważnych urazów oczu. Przed rozpoczęciem pracy elektronarzędziem należy zawsze założyć gogle ochronne lub okulary z osłonami bocznymi, a w stosownych przypadkach także pełną osłonę na twarz. Zalecamy nakładanie na zwykle okulary maski zabezpieczającej o szerokim polu widzenia lub stosowanie standardowych okularów zabezpieczających z osłonami bocznymi.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące narzędzia oraz zastosować się do nich.

	Ostrzeżenie dotyczące bezpieczeństwa	Ostrzeżenia istotne dla bezpieczeństwa użytkownika.
	Przeczytaj instrukcję operatora	Aby zmniejszyć ryzyko urazów, przed rozpoczęciem korzystania z produktu, użytkownik musi przeczytać i zrozumieć instrukcję.
	Noś okulary ochronne	Podczas używania urządzenia należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz.
	Noś ochronniki słuchu	Podczas pracy urządzeniem należy zawsze nosić ochronniki słuchu.
	Noś kask ochronny	Aby chronić głowę, należy nosić atestowany kask ochronny.
	Noś rękawice ochronne	Na czas prac przy ostrzu i osłonie ostrza należy zabezpieczyć ręce rękawicami.
	Noś obuwie ochronne	Podczas używania urządzenia należy nosić obuwie ochronne z podeszwami antypoślizgowymi.
	Uwaga na możliwość odbicia ostrza	Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza.
[c5ZW]	Uwaga na rykoszet, osoby postronne trzymaj z daleka	Przedmioty wyrzucone w powietrze mogą odbić się rykoszetem i doprowadzić do urazów lub strat materialnych. Należy zawsze pilnować, aby inni ludzie oraz zwierzęta domowe pozos-tawali z dala od pracującej kosy do zarośli.
	Osoby postronne trzymaj z daleka	Należy zawsze pilnować, aby inni ludzie i zwierzęta domowe pozostawali w odległości co najmniej 15 m od pracującej podkaszarki.
	Ne zakładać tarczy tnącej	Nie należy montować okrągłych tarcz tnących.
IPX5 Symbol IP		Ochrona przed strumieniami wody
	WEEE	Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.
	Hałas	Gwarantowany poziom mocy akustycznej. Emisja hałasu do środowiska zgodnie z dyrektywą Wspólnoty Europejskiej.
	CE	Ten produkt jest zgodny z obowiązującymi dyrektywami WE.
V Wolt Napięcie
n_0	Prędkość bez obciążenia	Prędkość obrotowa bez obciążenia
min ^1	Na minutę Obroty na minutę
	Prąd stały	Rodzaj lub charakterystyka prądu
kg Kilogram Ciężar

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIEC-ZEŃSTWA

OSTRZEŻENIE: Prosimy przeczytać wszystkie dotyczące narzędzia ostrzeżenia i instrukcje oraz przestudiować ilustracje i specyfikację. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Prosimy zachować na przyszłość wszystkie ostrzeżenia i instrukcje.

- Należy unikać pracy w niebezpiecznych warunkach – Nie używać urządzeń na podmokłych lub wilgotnych pochyłościach.

■ Ostony zabezpieczające muszą być zawsze założone i sprawne.

■ Ręce i stopy należy trzymać z dala od strefy cięcia.

■ Aby ograniczyć ryzyko urazów, nigdy nie należy pracować na drabinie lub innych niebezpiecznych podporach. Końcówki tnącej nie wolno nigdy trzymać powyżej pasa.

■ W czasie użytkowania końcówkę tnącą należy sprawdzać w regularnych odstępach czasu. W przypadku zauważalnej zmiany w sposobie cięcia kontrolę należy przeprowadzić natychmiast.

■ Aby uzyskać najlepsze wyniki, akumulator należy ładować w miejscu, w którym temperatura mieści się w przedziale od 5°C do 40°C. Nie przechowywać na dworze lub w pojazdach.

■ Jeśli do użytkownika zbliży się jakaś osoba, należy wyłączyć silnik i zatrzymać końcówkę tnącą.

■ Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza.

Gdy kręcace się ostrze dotknie przedmiotu, który nie poddaje się natychmiastowemu przecięciu, może pojawić się siła odbicia ostrza.

■ Siła odbicia ostrza może być na tyle gwałtowna, że może spowodować odepchnięcie narzędzia i/lub operatora w dowolną stronę, z możliwością utraty kontroli nad narzędziem.

- Jeśli ostrze zaczepi się o coś, zablokuje się lub zaklinuje, do odbicia może dojść bez jakiegokolwiek ostrzeżenia.

■ Odbicie ostrza zdarza się częściej w miejscach, w których trudno jest zobaczyć przecinany materiał.

■ Nie należy zakładać żadnego ostrza do urządzenia bez prawidłowego zainstalowania wszystkich wymaganych części. Bez użycia odpowiednich części mogłyby dojść do wyrzucenia ostrza w powietrze i do poważnych urazów operatora lub osób postronnych. Ostrza, które ulegną skrzywieniu, skręceniu, pęknięciu, nadłamaniu lub innemu uszkodzeniu należy zawsze wyrzucić. Używane ostrze musi być ostre. Tępe ostrze łatwiej klinuje się i ulega odbiciu.

■ Ostrze obracające się na luzie po wyłączeniu silnika lub puszczeniu spustu może spowodować urazy. Do momentu całkowitego zatrzymania obrotów należy pilnować narzędzia.

- Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Należy więc mieć świadomość możliwych zagrożeń,

występujących nawet wtedy, gdy narzędzie nie jest używane. Podczas wykonywania czynności konserwacyjnych lub serwisowych należy zachować ostrożność.

■ Nie należy czyścić urządzenia wężem; należy unikać zachlapania wodą silnika i połączeń elektrycznych.
■ W sytuacjach, które nie zostały przewidziane w niniejszej instrukcji należy zachować ostrożność i kierować się własnym zdrowym rozsądkiem. W celu uzyskania pomocy prosimy skontaktować się z centrum obsługi klienta EGO.

ZACHOWAJ TĘ INSTRUKCJĘ!

SPECYFIKACJA

Prędkość bez obciążenia Do 450 obr./min
Ostrze tnące ABR2300
Zalecana temperatura użytkowania		0°C-40°C
Zalecana temperatura przechowywania		-20°C-70°C
Optymalna temperatura ładowania		5°C-40°C
Cieżar 1,9 kg
Zmierzony poziom mocy akustycznej L_WA		96,1 dB(A)K = 3,8 dB (A)
Poziom ciśnienia akustycznego na wysokości ucha operatora L_PA		83,2 dB(A)K = 2,5 dB(A)
Gwarantowany poziom mocy akustycznej L_WA (po-miar zgodnie z dyrektywą 2000/14/WE)		100 dB(A)
Szacunkowedrgania a_h :	Urządzenie Z	STX3800 Z BC	X3800
	Uchwyt lewy	0,7 m/s ^2 K = 1,5 m/s ^2	0,6 m/s ^2 K = 1,5 m/s ^2
	Uchwyt prawy

■ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi.
■ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgania.

UWAGA: Emisja drań podczas rzeczywistego stosowania

elektronarzędzia może różnić się od deklarowanej wartości, w której narzędzie jest używane; aby się zabezpieczyć, użytkownik powinien nosić rękawice i ochronniki na uszy w rzeczywistych warunkach użytkowania.

OPIS

ZAPOZNANIE SIĘ Z WYCINARKĄ ROTACYJNA (Rys. A)

1. Śruba uszczelniająca
2. Obudowa przekładni
3. Ostrze
4. Osłona ostrza
5. Ostona (zespół)
6. Klucz
7. Klucz imbusowy
8. Tuleja (do stosowania z rurą o średnicy 25 mm)

LISTA ELEMENTÓW W OPAKOWANIU

NAZWY CZĘŚCI ILOŚĆ
WYCINARKA ROTACYJNA 1
Osłona (zespół) 1
Klucz 1
Klucz imbusowy	1
Tuleja	1
Instrukcja obsługi	1

MONTAŻ

OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części nie należy uruchamiać urządzenia aż do momentu wymiany lub naprawy części. Używanie urządzenia z uszkodzonymi częściami lub gdy którejś z części brakuje może doprowadzić do poważnych urazów ciała.

OSTRZEŻENIE: Nie należy próbować przerabiać urządzenia lub tworzyć akcesoriów, które nie są zalecane do używania w tym urządzeniu. Wszelkie tego typu zmiany lub modyfikacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała.

OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować urazy ciała, na czas mocowania części w urządzeniu należy zawsze odłącać akumulator.

WYMIANA GŁOWICY TNĄCEJ W WYCINARCE ROTACYJNEJ

1. Przytrzymać podkaszarkę/kosę do zarośli i kluczem imbusowym odkręcić z walka napędowego osłonę podkaszarki, głowicę podkaszarki i obudowę przekładni (Rys. B1-B3). Wałek napędowy zostanie później użyty do montażu WYCINARKI ROTACYJNEJ.
2. Wyjąć WYCINARKĘ ROTACYJNA z opakowania, poluzować 2 śruby 1# i przytrzymać je ma płytce mocującej, poluzować i wykręcić z płytki mocującej śrubę 2#. (Rys. B4)

B-1 Śruba 1# B-3Płytka modująca
B-2Śruba 2#

1. Następnie założyć głowicę WYCINARKI ROTACYJNEJ na wałek napędowy zdemontowany w kroku 1; dopilnować, aby otwór na śrubę B-2 był dopasowany do otworu na wałku napędowym (Rys. B5).
2. Włożyć i dokręcić śrubę B-2, następnie dokręcić 2 śruby B-1 (Rys. B6).
3. Wyjąć osłonę WYCINARKI ROTACYJNEJ z opakowania i poluzować 2 śruby w osłonie. Wykręcić z osłony i schować 2 śruby z podkładkami sprężynującymi (Rys. B7).
4. Podnieść głowicę WYCINARKI ROTACYJNEJ i skierować ją w dół; dopasować do siebie dwa otwory montażowe w osłonie z dwoma otworami montażowymi w płycie montażowej WYCINARKI ROTACYJNEJ. Upewnić się, że osłona jest ustawiona w takim kierunku jak na rysunku poniżej, łukiem wokół zębów tnących. (Rys. B8).
5. Przykręcić osłonę kluczem imbusowym.
6. Na czas pracy należy zdjąć z ostrza osłone.

UŻYTKOWANIE

OSTRZEŻENIE: Nie wolno dopuść do tego, aby znajomość narzędzia doprowadziła do nieuwagi. Należy pamiętać, że do spowodowania poważnych obrażeń wystarczy zaledwie chwila nieuwagi.
OSTRZEŻENIE: Należy zawsze nosić środki ochrony oczu i uszu. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń oczu odłamkiem lub skrawkiem materiału wyrzuconym przez pracujące narzędzie, a także grozi innymi możliwymi urazami.
OSTRZEŻENIE: Nie należy używać końcówek lub akcesoriów innych niż zalecane przez producenta produktu. Używanie końcówek lub akcesoriów innych niż zalecane może doprowadzić do poważnych obrażeń.

OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, przed serwisowaniem, czyszczeniem, wymianą osprzętu dodatkowego oraz usuwaniem materiału należy zawsze odłączyć od narzędzia akumulator.

ZASTOSOWANIA

Produkt może być używany podczas deszczu.

Urządzenia można używać wyłącznie do celów podanych poniżej:

Ciecie: używać do koszenia trawy wokół Słupków lub balustrad, krawędzi ścian, krawężników, płotów i barierek lub do przycinania roślinności na parkingach.

UWAGA: Podczas używania WYCINARKI ROTACYJNEJ, należy pilnować, aby narzędzie nie wyrzucało w powietrze żadnych przedmiotów, ponieważ stwarza to różnego rodzaju zagrożenia, np. wybicia okien, wgniecenia karoserii aut, zniszczenia ogrodzeń, odarcia kory drzew lub urazów osób.

PODŁĄCZANIE/ODŁĄCZANIE AKUMULATORA (Rys. C)

Naładować przed pierwszym użyciem.

Dopasować do siebie symbol ▲ na wtyczce i symbol ▲ na narzędziu. Włożyć wtyczkę do narzędzia tak, aby zielona uszczelka całkowicie schowała się w gnieździe wtykowym.

Aby odłączyć akumulator, wystarczy odłączyć wtyczkę, którą należy przytrzymać i pociągnąć do tyłu.

Patrz część „WŁĄCZANIE/WYŁĄCZANIE PODKASZARKI/KOSY DO ZAROŚLI” w instrukcji obsługi STX3800/BCX3800.

UŻYWANIE NARZĘDZIA

OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, podczas używania narzędzia należy zawsze nosić gogle lub okulary ochronne. Podczas pracy przy silnym zapyleniu należy nosić osłonę na twarz lub maskę przeciwpyłową.

Przed każdym użyciem narzędzia należy uprzątnąć teren pracy. Usunąć wszystkie przedmioty takie jak kamienie, potłuczone szkło, gwoździe, kawałki drutu lub sznurka itp., które mogą zostać wyrzucone w powietrze lub mogą zaplać się w końcówkę tnącą. Z terenu, który ma zostać skoszony wyprosić dzieci i osoby postronne oraz wygonić

zwierzęta. Jako minimum dzieci i osoby postronne oraz zwierzęta muszą znajdować się w odległości 15 m, jednak taka odległość nadal nie eliminuje całkowicie ryzyka trafienia wyrzuconymi w powietrze przedmiotami. Osoby postronne należy zachęcać do noszenia okularów ochronnych. Jeśli do użytkownika zbliży się jakaś osoba, należy natychmiast wyłączyć silnik i zatrzymać końcówkę tnącą.

Przed każdym użyciem należy sprawdzić, czy jakieś części nie są uszkodzone lub zużyte.

Należy skontrolować głowicę WYCINARKI ROTACYJNEJ, osłone i uchwyt oraz wymienić części pęknięte, wypaczone, skrzywione lub uszkodzone w jakikołwiek sposób.

⚠ OSTRZEŻENIE: Na czas mocowania osłony lub obsługi ostrza należy zawsze zakładać rękawice. Należy uważać na ostrze i chronić dłonie przed skaleczeniem.

Po każdym użyciu należy wyczyścić narzędzie.

OSTROŻNIE: Zanieczyszczenia w otworach wentylacyjnych uniemożliwiają dopływ powietrza do obudowy silnika i w efekcie prowadzą do przegrzania się i uszkodzenia silnika.

■ Do czyszczenia narzędzia należy używać wyłącznie łagodnego mydła i wilgotnej ściereczki. Do środka urządzenia nie mogą się dostać żadne płyny, nie wolno też zanurzać części urządzenia w jakiekolwiek cieczy.
■ Otwory wentylacyjne w obudowie silnika nie mogą być nigdy zabrudzone.

KONSERWACJA

OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Narzędzie należy regularnie kontrolować i konserwować. Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy powinny być wykonywane przez wykwalifikowanych techników serwisu.
OSTRZEŻENIE: Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Aby zapobiec poważnym urazom ciała, podczas wykonywania czynności konserwacyjnych, w czasie serwisowania lub wymiany końcówek tnących lub innych należy stosować dodatkowe środki ostrożności.
OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, przed serwisowaniem, czyszczeniem, wymianą osprzętu dodatkowego i usuwaniem z narzędzia materiału należy zawsze wyjmować z narzędzia akumulator.

WYMIANA OSTRZA WYCINARKI ROTACYJNEJ

OSTRZEŻENIE: Jeżeli po zamocowaniu ostrza obluzują się lub zużyją, należy je natychmiast wymienić. Nigdy nie należy używać narzędzia z poluzowaną lub niedziałającą końcówką tnącą.

Zapoznanie się z głowicą WYCINARKI ROTACYJNEJ pokazaną na Rys. D1.

D-1 Nasadka D-5 Podkładka
D-2 Ostrze górne D-6 Prowadnica
D-3 Ostrze dolne D-7 Nakrętka
D-4 Nakładka

1. Położyć i oprzeć na solidnej powierzchni obudowę przekładni WYCINARKI ROTACYJNEJ. Zamocować ostrze dolne i górne zaciskami lub w imadle i odkręcić nakrętkę kluczem (Rys. D2).
2. Kolejno zdjąć: nakrętkę, prowadnicę, podkładkę, nakładkę, ostrze dolne, ostrze górne i nasadkę, tak jak na Rys. D1.
3. Przed założeniem nowych ostrzy nałożyć na wałek nasadkę (Rys. D3). Nałożyć ostrze górne z dużym sześciokątnym otworem na wałek w taki sposób, aby powierzchnia z logo „EGO” była skierowana w stronę obudowy przekładni (Rys. D4), następnie nałożyć ostrze dolne z małym otworem sześciokątnym na wałek w taki sposób, aby powierzchnia z logo „EGO” była skierowana w stronę operatora (Rys. D5).

UWAGA: Należy dopilnować, aby sześciokątne otwory na ostrzach i sześciokątny wypustek na wałku dopasowały się do siebie. Inaczej, po odwrotnym zamontowaniu ostrzy, WYCINARKA ROTACYJNA nie będzie mogła pracować prawidłowo, co doprowadzi do zniszczenia ostrzy.

1. Podczas składania należy przestrzegać kolejności pokazanej na Rys. D1.

SMAROWANIE OBUDOWY PRZEKŁADNI

Aby narzędzie działało optymalnie i przez długi czas, po każdych 50 godzinach użytkowania, przekładnię należy nasmarować specjalnym smarem (każdorazowo około 4-5 g).

Smar ten powinien spełniać następujące wymagania:

1. Należeć do klasy DIN51818: stopień NLGI-1 w badaniu penetracji sondą stożkową.
2. Smar na bazie estrów.
3. Posiadać znakomite właściwości w warunkach uruchamiania na zimno i podczas zwiększonego nacisku (EP), doskonałą odporność na ścinanie mechaniczne i

ścieranie oraz własności stabilizujące utlenianie.

1. Temperatura pracy musi zawierać przedział od -40°C do 180°C. Odkręcić śrubę uszczelniającą. Wprowadzić smar do obudowy przekładni przez otwór smarowy.

OSTRZEŻENIE: Gdy narzędzie jest nadal łączone do akumulatora lub włączone, nie należy wprowadzać smarowania.

CZYSZCZENIE URZĄDZENIA

■ Wyrób należy czyścić wilgotną ściereczką i łagodnym detergentem.
■ Do czyszczenia części plastikowych lub uchwytu nie należy używać jakichkolwiek silnych detergentów. Mogą one zostać uszkodzone przez niektóre olejki aromatyczne, takie jak olejek sosnowy i cytrynowy oraz przez rozpuszczalniki takie jak nafta. Wilgoć może także spowodować porażenie prądem. Wszelką wilgoć należy wycierać miękką suchą ściereczką.

PRZECHOWYWANIE URZĄDZENIA

■ Gdy narzędzie nie będzie używane, należy wyjąć z niego akumulator.
■ Przed schowaniem dokładnie wyczyścić narzędzie.
■ Urządzenie należy przechowywać w suchym i przewiewnym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Urządzenia nie należy przechowywać na nawozach lub w ich pobliżu, to samo dotyczy podłoży zanieczyszczonych benzyną i substancjami chemicznymi.
■ Podczas transportu i przechowywania należy używać pokrowca transportowego na metalowe ostrza.

Ochrona środowiska

WEEE (Zużyty sprzęt elektryczny i elektroniczny)

Urządzeń elektrycznych, zużytych akumulatorów i ładowarki nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Produkt należy oddać do zbiórki selektywnej w autoryzowanym punkcie recyklingu. Narzędzia elektryczne należy oddawać do zakładów recykling przyjaznych dla środowiska.

ROZWIAZYWANIE PROBLEMÓW

PROBLEM	PRZYCZYNA ROZWIĄZANIE
WYCINARKA ROTA-CYJNA nie włącza się.	■ Akumulator nie jest poprawnie podłączony do głowicy.■ Akumulator jest rozładowany.■ Dźwignia odblokowująca i przełącznik spustowy nie zostały wciśnięte jednocześnie.	■ Podłączyć akumulator do głowicy.■ Naładować akumulator jedną z ładowarek EGO podanych w niniejszym podręczniku.■ Aby włączyć narzędzie, wcisnąć i przytrzymać dźwignię odblokowującą, a następnie nacisnąć spust.
WYCINARKA ROT-ACYJNA wyłącza się podczas cięcia.	■ Silnik jest przeciążony.■ Akumulator jest zbyt gorący.■ Akumulator jest odłączony od narzędzia.	■ Gdy tylko obciążenie zostanie usunięte, silnik wznowi pracę. W przypadku pracy ciągłej należy zmniejszyć obciążenie WYCINARKI ROTACYJNEJ i unikać cięcia na dużą głębokość; zamiast tego należy stopniowo wykonywać coraz głębsze nacięcia.■ Należy pozwolić, aby akumulator ostygł w sposób naturalny. Aby przyspieszyć stygnięcie, można na akumulator skierować strumień powietrza.■ Ponownie podłączyć akumulator.

GWARANCJA

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.eu.

PŘEČTĚTE SI VŠECHNY POKYNY!

PŘEČTĚTE SI NÁVOD K OBSLUZE
