Produkta veids	Zāles pļāvējs (Rotocut galva)
Zīmols	EGO
Modelis	RTX2300
Svars	1,9 kg
Tukšgaitas ātrums	Līdz 450 apgr./min
Asmens	ABR2300 (metāla asmens)
Aizsardzības indekss	IPX5 (aizsargāts pret ūdens strūklām)
Garantētais skaņas jaudas līmenis	100 dB(A)
Skaņas spiediena līmenis	83,2 dB(A) K=2,5 dB(A)
Vibrācijas līmenis (kreisais rokturis)	0,7 m/s² K=1,5 m/s²
Vibrācijas līmenis (labais rokturis)	0,6 m/s² K=1,5 m/s²
Ieteicamā darba temperatūra	0 °C līdz 40 °C
Ieteicamā uzglabāšanas temperatūra	-20 °C līdz 70 °C
Barošana	Akumulators (saderīgs ar EGO STX3800/BCX3800 motoriem)
Galvenās funkcijas	Zāles pļaušana ap šķēršļiem, apmales griešana, griešana gar sienām
Drošības aizsardzība	Asmens aizsargs, aizsargapvalks
Apkope	Tīrīšana ar mitru drānu un maigām ziepēm; pārnesumu kārbas eļļošana ik pēc 50 stundām
Remontējamība	Identiskas rezerves daļas, remonts kvalificētam speciālistam
Iepakojuma saturs	1x Rotocut, 1x korpusa komplekts, 1x atslēga, 1x sešstūra atslēga, 1x gredzens, 1x lietošanas instrukcija

Bieži uzdotie jautājumi - RTX2300 EGO

Kā samontēt Rotocut RTX2300 galvu uz motora?

Izņemiet akumulatoru. Atskrūvējiet stiprinājuma plāksnes skrūves, ievietojiet galvu uz piedziņas vārpstas, izlīdziniet caurumus un pievelciet skrūves rokasgrāmatā norādītajā secībā.

Kādu akumulatoru izmantot ar RTX2300?

RTX2300 ir pļaušanas galva, kas ir saderīga ar EGO STX3800 un BCX3800 motoriem. Izmantojiet šiem motoriem ieteiktos EGO akumulatorus.

Kā nomainīt Rotocut asmeni?

Izņemiet akumulatoru. Novietojiet pārnesumu kārbu pret cietu virsmu, atskrūvējiet uzgriezni ar atslēgu, pēc tam secīgi noņemiet daļas. Uzstādiet jaunus asmeņus, ievērojot EGO logotipu orientāciju.

Cik bieži eļļot pārnesumu kārbu?

Ik pēc 50 darba stundām ieeļļojiet ar 4-5 g speciālas NLGI-1 esteru bāzes smērvielas, kas piemērota temperatūrai no -40°C līdz 180°C.

Kādus drošības aizsardzības līdzekļus valkāt?

Vienmēr valkājiet drošības brilles ar sānu aizsardzību, dzirdes aizsardzību, cimdus, neslīdošus apavus un, ja nepieciešams, ķiveri.

Vai Rotocut var lietot lietū?

Jā, produkts ir klasificēts kā IPX5, un to var lietot lietū. Tomēr izvairieties no instrumenta iegremdēšanas ūdenī.

Kā tīrīt un uzglabāt RTX2300?

Tīriet ar mitru drānu un maigām ziepēm. Uzglabājiet sausā, vēdināmā vietā, bērniem nepieejamā vietā. Ievietojiet asmeni aizsargmaciņā.

Ko darīt, ja Rotocut galva neiedarbojas?

Pārbaudiet, vai akumulators ir pareizi pievienots un uzlādēts. Pārliecinieties, ka nospiežat atbloķēšanas sviru un sprūdu. Ja problēma turpinās, skatiet rokasgrāmatu.

Kāpēc Rotocut apstājas pļaušanas laikā?

Tas var būt saistīts ar motora pārslodzi, pārāk karstu akumulatoru vai atvienošanu. Samaziniet slodzi, ļaujiet akumulatoram atdzist vai atkārtoti pievienojiet to.

Kādi piederumi ir saderīgi ar RTX2300?

Izmantojiet tikai EGO ieteiktos piederumus, piemēram, ABR2300 asmeni un STX3800/BCX3800 motorus. Neizmantojiet apaļu asmeni.

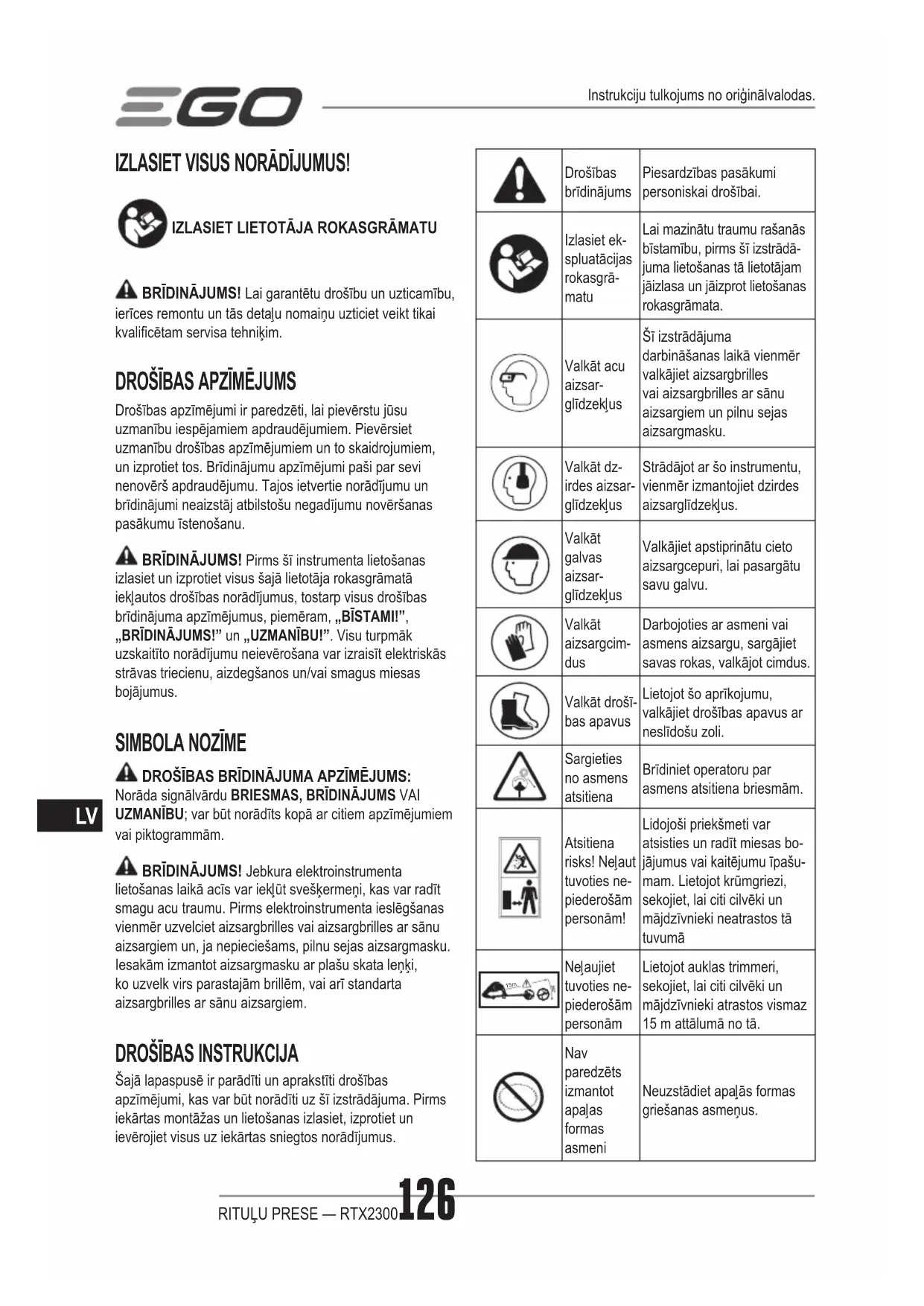

LIETOŠANAS INSTRUKCIJA RTX2300 EGO

⚠ BRĪDINĀJUMS! Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomainņu uzticiet veikt tikai kvalificētam servisa tehniķim.

DROŠĪBAS APZĪMĒJUMS

Drošības apzīmējumi ir paredzēti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem. Pievērsiet uzmanību drošības apzīmējumiem un to skaidrojumiem, un izprotiet tos. Brīdinājumu apzīmējumi paši par sevi nenovērš apdraudējumu. Tajos ietvertie norādījumu un brīdinājumi neaizstāj atbilstošu negadījumu novēršanas pasākumu īstenošanu.

⚠ BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā lietotāja rokasgrāmatā iekļautos drošības norādījumus, tostarp visus drošības brīdinājuma apzīmējumus, piemēram, „BĪSTAMI!”, „BRĪDINĀJUMS!” un „UZMANĪBU!”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus miesas bojājumus.

SIMBOLA NOZIME

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS: Norāda signālvārdu BRIESMAS, BRĪDINĀJUMS VAI UZMANĪBU; var būt norādīts kopā ar citiem apzīmējumiem vai piktogrammām.

⚠ BRĪDINĀJUMS! Jebkura elektroinstrumenta lietošanas laikā acīs var iekļūt svešķermeņi, kas var radīt smagu acu traumu. Pirms elektroinstrumenta ieslēgšanas vienmēr uzvelciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un, ja nepieciešams, pilnu sejas aizsargmasku. lesakām izmantot aizsargmasku ar plašu skata leņķi, ko uzvelk virs parastajām brillēm, vai arī standarta aizsargbrilles ar sānu aizsargiem.

DROŠĪBAS INSTRUKCIJA

Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms iekārtas montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz iekārtas sniegtos norādījumus.

	Drošības brīdinājums	Piesardzības pasākumi personiskai drošībai.
	Izlasiet ek-spluatācijas rokasgrā-matu	Lai mazinātu traumu rašanās bīstamību, pirms šī izstrādā-juma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata.
	Valkāt acu aizsar-glīdzekļus	Šī izstrādājuma darbināšanas laikā vienmēr valkājiet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargmasku.
	Valkāt dz-irdes aizsar-glīdzekļus	Strādājot ar šo instrumentu, vienmēr izmantojiet dzirdes aizsarglīdzekļus.
	Valkāt galvas aizsar-glīdzekļus	Valkājiet apstiprinātu cieto aizsargcepuri, lai pasargātu savu galvu.
	Valkāt aizsargcim-dus	Darbojoties ar asmeni vai asmens aizsargu, sargājiet savas rokas, valkājot cimdus.
	Valkāt drošī-bas apavus	Lietojot šo aprīkojumu, valkājiet drošības apavus ar neslīdošu zoli.
	Sargieties no asmens atsitiena	Brīdiniet operatoru par asmens atsitiena briesmām.
	Atsitiena risks! Neļaut tuvoties ne-piederošām personām!	Lidojoši priekšmeti var atsisties un radīt miesas bo-jājumus vai kaitējumu īpašu-mam. Lietojot krūmgriezi, sekojiet, lai citi cilvēki un mājdzīvnieki neatrastos tā tuvumā
	Neļaujiet tuvoties ne-piederošām personām	Lietojot auklas trimmeri, sekojiet, lai citi cilvēki un mājdzīvnieki atrastos vismaz 15 m attālumā no tā.
	Nav paredzēts izmantot apalas formas asmeni	Neuzstādiet apalās formas griešanas asmeņus.
IPX5	IP apzīmē-jums	Aizsardzība pret ūdens strūklām
	EEIA	Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumi-em. Nogādājiet uz pilnvarotu pārstrādes punktu.
	Troksnis	Garantētais skaņas intensitātes līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai
	CE	Šis izstrādājums atbilst piemērojamām EK direk-tīvām.
V Volti Spriegums
n_0	Apgriezienu skaits bez slodzes	Rotācijas ātrums bez slodzes
min ^-1	Minūtē Apgrie zieni minūtē
	Līdzstrāva	Strāvas veids vai raksturo-jums
kg kilograms Svars

SVARĪGAS DROŠĪBAS INSTRUKCIJAS

⚠ BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specifikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas

Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei.

- Izvairieties no bīstamas vides — nelietojiet instrumentus mitrās vai slapjās vietās slīpumā.

■ Sekojiet, lai aizsargi atrastos paredzētajās vietās un būtu labā darba stāvoklī.
■ Neturiet rokas un kājas griešanas zonā.
■ Lai mazinātu traumu rašanās iespējamību, nekādā gadījumā nestrādājiet, stāvot uz trepēm vai uz cita nedroša balsta. Nekad neturiet griešanas ierīci augstāk par kermena vidukli.
Darbarika lietošanas laikā regulāri pārbaudiet griešanas ierīci vai arī dariet to uzreiz, līdzko

konstatējat būtiskas izmaiņas griešanas darbībā.

■ Lai iegūtu optimālāko rezultātu, akumulatora uzlāde jāveic vietā, kurā temperatūra ir virs 5° un ne augstāka par 40°. Neuzglabājiet akumulatoru ārpus telpām vai automašīnās.
■ Ja strādājot ar ierīci kāds jums tuvojas, apturiet motoru un griešanas ierīci.
■ Bridiniet operatoru par asmens atsitiena briesmām.
■ Asmens atsitiens var rasties, ja rotējošs asmens saskaras ar priekšmetu, ko tas uzreiz nesagriež.
■ Asmens atsitiens var būt pietiekami spēcīgs, lai pagrūstu ierīci un/vai operatoru jebkurā virzienā, un, iespējams, zaudētu vadību pār ierīci.
■ Asmens atsitiens var atgadīties pēkšni, ja asmens iekeras, sakeras vai apstājas motors.
■ Asmens atsitiens biežāk rodas zonās, kur ir grūti saskatīt zāgējamo materiālu.
■ Nepiestipriniet asmeni pie ierīces, ja nav atbilstoši uzstādītas visas nepieciešamās detaļas. Ja netiek izmantotas atbilstošas detaļas, asmens var nokrist no ierīces un nopietni savainot operatoru un/vai apkārtējos cilvēkus. Atbrīvojieties no asmeņiem, kas jebkādā veidā ir saliekti, līkumaini, ieplaisājuši, salūzuši vai sabojāti. Izmantojiet asu asmeni. Neass asmens var iekerties un izraisīt atsitienu.

■ Kustīgs asmens/aukla, kas pēc motora apturēšanas vai sprūda atlaišanas turpina griezties, var radīt traumas. Nenovērsiet uzmanību no asmens/auklas, līdz tie nav pilnībā pārstājuši griezties.
- Ar akumulatoru darbināmiem instrumentiem nav jābūt pievienotiem strāvas avotam, tāpēc tie vienmēr ir gatavi darbam. Pat, ja darbarīks nedarbojas, vienmēr sargieties no iespējama apdraudējuma. levērojiet piesardzību, veicot apkopes vai uzturēšanas darbus.
■ Nemazgājiet ar šlūteni; nepieļaujiet ūdens iekļūšanu motorā un elektriskajos savienojumos.
■ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgi un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO klientu apkalpošanas centru.

SAGLABĀJIET ŠOS NORĀDĪJUMUS!

SPECIFIKĀCIJAS

Apgriezienu skaits, strādājot bez slodzes	Līdz 450/min.
Griezējasmens ABR2300

leteicamā darba temperatūra 0°C - 40°C
leteicamā uzglabāšanas temperatūra		-20 C– 70°C
Optimālā uzlādes temperatūra		5°C – 40°C
Svars 1,9 kg
Izmērītais skaņas intensitātes līmenis L_WA		96,1 dB(A)K = 3,8 dB (A)
Trokšņa spiediena līmenis pie lietotāja auss L_PA		83,2 dB(A)K = 2,5 dB(A)
Garantētais skaņas intensitātes līmenis L_WA (izmērīts saskaņā ar 2000/14/EK)		100 dB(A)
Vibrācijas ietekmes novērtējums a_h :	lekārta	Kopā ar STX3800	Kopā ar BCX3800
	Kreisais rokturis	0,7 m/s2K = 1,5 m/s2	0,6 m/s2K = 1,5 m/s2
	Labais rokturis

■ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus.
■ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai.

PIEZIMEI Vibraciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atskirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglidzekļi atbilstoši patiesajiem darba apstākļiem.

LV

APRAKSTS

PÄRZINIET SAVU RITUŁU PRESI (A att.)

1. Blīvējuma skrūve
2. Pārnesumkārba
3. Asmens
4. Asmens aizsargs
5. Samontëts aizsargs
6. Uzgriežnu atslēga
7. Seškanšu atslēga
8. Bukse (izmantošanai kopā ar 25 mm lielu diametra cauruli)

KOMPLEKTÄCIJA

DALAS NOSAUKUMS SKAITS
RITUŁU PRESE 1
Samontēts aizsargs 1

Uzgriežņu atslēga 1
Seškanšu atslēga 1
Bukse 1
Lietotāja rokasgrāmata 1

MONTĀŽA

⚠ BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr nav nomainīta bojātā daļa. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām, varat gūt smagus miesas bojājumus.
⚠ BRĪDINĀJUMS! Nemēģiniet pārveidot šo instrumentu vai izveidot piederumus, kas nav ieteicami lietošanai kopā ar šo instrumentu. Jebkādi šādi uzlabojumi vai pārveidojumi ir uzskatāmi par neatbilstošiem lietošanai un var radīt bīstamus apstāklus, kas var izraisīt nopietnus ievainojumus.
⚠ BRĪDINĀJUMS! Lai nepieļautu nejaušu instrumenta ieslēgšanos, kas var radīt smagas traumas, vienmēr izvelciet akumulatora spraudni no ligzdas, uzstādot daļas.

TRIMMERA GALVAS NOMAINIŠANA AR RITUŁA PRESES GALVU

1. Pieturiet auklas trimmeri/krūmgriezi un ar seškanšu atslēgas palīdzību nonemiet no piedziņas vārpstas trimmera aizsargu, trimmera galvu un pārnesumkārbu (B1-B3 att.) RITUŁU PRESES uzstādīšanai piedziņas vārpstu izmanto vēlāk.
2. Izņemiet no iepakojuma RITUļU PRESI, atskrūvējiet abas skrūves 1# un atstājiet stiprinājuma plāksnē, atskrūvējiet un izņemiet no stiprinājuma plāksnes skrūvi 2 #. (B4 att.)

B-1 Skrūve 1#	B-3Stiprinājuma plāksne
B-2Skrūve 2#

1. Pēc tam uzlieciet RITUŁU PRESES galvu uz piedziņas vārpstas, kas tika nonemta 1. darbības solī, un pārliecinieties, vai B-2 skrūves caurums sakrīt ar piedziņas vārpstas caurumu (B5. att.).
2. Vispirms ievietojiet B-2 skrūvi un pievelciet, pēc tam pievelciet abas B-1 skrūves (B6 att.).
3. Izņemiet RITUļU PRESES aizsargu no iepakojuma un atskrūvējiet abas aizsarga skrūves. No aizsarga izņemiet un saglabājiet abas skrūves un atsperu paplāksnes (B7 att.).
4. Paceliet RITUŁU PRESES galvu ar tās priekšējo dalu

vērstu uz leju; salāgojiet abus aizsarga montāžas caurumus ar abiem RITUŁU PRESES montāžas caurumiem stiprinājuma plāksnē. Aizsarga virzienam ir jāsakrīt ar zemāk attēlā norādīto, lai ap griezējzobiem veidotos loka forma. (B8 att.).

1. Aizsarga piestiprināšanai izmantojiet seškanšu atslēgu.
2. leslēgtas iekārtas laikā asmens aizsargam jābūt nonemtam no asmens.

EKSPLUATĀCIJA

⚠ BRĪDINĀJUMS! Saglabājiet modrību visu griezējinstrumenta lietošanas laiku. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nopietnu traumu.
⚠ BRĪDINĀJUMS! Vienmēr valkājiet aizsargbrilles, kā arī dzirdes aizsarglīdzekļus. Šo noteikumu neievērošanas rezultātā acīs var nonākt svešķermeņi vai arī jūs varat gūt citas smagas traumas.
⚠ BRĪDINĀJUMS! Nelietojiet pierīces vai piederumus, ko nav ieteicis šī produkta ražotājs. Šādu neapstiprinātu palīgieriču vai piederumu lietošana var radīt nopietnus ievainojumus.
⚠ BRĪDINĀJUMS! Lai izvairītos no smagām traumām, pirms trimmera apkopes, tīrīšanas, papildieriču nomaiņas vai nogrieztā materiāla izņemšanas izņemiet no tā akumulatoru.

PIELIETOJUMS

Produktu var lietot lietus laikā.

Šo izstrādājumu var lietot tālāk norādītajiem mērķiem:

Plaušana: izmanto zāles plaušanai ap mietiem vai aizsargjoslām, sienu malām, cela apmalēm, žogiem kustīgajā satiksmē vai nezālu izgriešanai stāvvietās.

PIEZIME! Izmantojot RITUŁU PRESI, pārliecinieties, vai netiek atsviesti sveškernenį, kas rada bīstamus draudus, piemēr, tie vat izsist logus, sabojāt automašīnas virsbūvi, sagriezt žogu, noraut koku mizu vai izraisīt miesas bojājumus.

AKUMULATORA PIEVIENOŠANA/ATVIENOŠANA (C att.)

Pirms pirmās lietošanas reizes akumulators ir pilnībā jāuzlādē.

Salāgojiet kontaktdakšas ▲ ar iekārtas ▲ . lespraudiet kontaktdakšu elektroinstrumenta kontaktligzdā tā, lai vairs nav redzama załā atzīme.

Lai atvienotu akumulatoru, vienkārši atvienojiet to no strāvas, pieturot un pavelkot atpakal.

INSTRUMENTA IEDARBINĀŠANA/APTURĒŠANA (MODELIM STX3800 UN BCX3800)

Skatiet sadaju „AUKLAS TRIMMERA/KRÜMGRIEŽA IEDARBINĀŠANA/APTURĒŠANA” STX3800/BCX3800 lietotāja rokasgrāmatā.

INSTRUMENTA LIETOŠANA

⚠ BRĪDINĀJUMS! Lai nepieļautu smagas traumas rašanos lietojot šo instrumentu, vienmēr izmantojiet aizsargbrilles. Putekļainā vidē lietojiet sejas vai putekļu masku.

Pirms katras lietošanas reizes attīriet apstrādājamo vietu. Savāciet akmeņus, stikla lauskas, naglas, vadus vai auklas, kas var tikt izsviestas vai iekļūt griešanas pierīcē. Nepieļaujiet bērnu, citu personu un mājdzīvnieku atrašanos darba vietā. Sekojiet, lai bērni, citas personas un mājdzīvnieki atrastos vismaz 15 m attālumā; vēl arvien pastāv apdraudējums, ko rada izsviesti objekti. Sekojiet, lai apkārtējie izmantotu acu aizsarglīdzekļus. Ja strādājot kāds jums tuvojas, nekavējoties apturiet motoru un griešanas pierīci.

Pirms katras lietošanas reizes pārbaudiet, vai nav bojātu/nodilušu daļu

Pārbaudiet RITUŁU PRESES galvu, aizsargu un cilpveida formas rokturi, un nomainiet detaļas, ja tās ir saplaisājušas, savijušas, saliekušas vai bojātas.

⚠ BRĪDINĀJUMS! Uzstādot aizsargu vai nomainot asmeni, vienmēr valkājiet cimdus. Sargieties no asmens un aizsargājiet rokas pret sagriešanos.

Instruments ir jānotīra pēc katras lietošanas reizes.

⚠ UZMANĪBU. Ja ventilācijas atveres būs aizsērējušas, gaiss nevarēs iekļūt motora korpusā un motors pārkarsīs vai tiks sabojāts.

• Instrumenta tīrīšanai izmantojiet tikai vieglu ziepjūdeni un mitru lupatiņu. Nekādā gadījumā nepieļaujiet šķidruma iekļūšanu instrumentā; nekad neiegremdējiet šķidrumā nevienu no instrumenta dalām.
  ■ Turiet motora korpusa atveres tīras no gružiem.

APKOPE

⚠ BRĪDINĀJUMS! Veicot ierīces apkopi, izmantojiet tikai identiskas rezerves daļas. Regulāri pārbaudiet instrumentu

un veiciet tam apkopi. Lai garantētu drošību un uzticamību, visi remontdarbi jāveic kvalificētam apkopes tehniķim.

⚠ BRĪDINĀJUMS! Ar akumulatoru darbināmiem instrumentiem nav jābūt pievienotiem strāvas avotam, tāpēc tie vienmēr ir gatavi darbam. Lai nepieļautu smagas traumas, apkopes un remontdarbu laikā, kā arī griezējierīces vai citu piederumu maiņas laikā veiciet papildu piesardzības pasākumus un esiet uzmanīgs.

⚠ BRĪDINĀJUMS! Lai izvairītos no smagām traumām, pirms trimmera apkopes, tīrīšanas, papildierīču nomaiņas vai nogrieztā materiāla izņemšanas izņemiet no tā akumulatoru.

RITUŁU PRESE NOMAINA

⚠ BRĪDINĀJUMS! Ja asmeņi pēc piestiprināšanas atkal atskrūvējas vai stipri nodilst, tie ir nekavējoties jānomaina. Nekādā gadījumā nelietojiet instrumentu ar atskrūvējušos griešanas pierīci.

Pārziniet D1 attēlā redzamo RITUŁU PRESES galvu.

D-1 Vārpstas uzgalis D-5 Paplāksne
D-2 Augšējais asmens D-6 Ritulis
D-3 Apakšējais asmens D-7 Uzgrieznis
D-4 Atbitalsta blodina

1. Atbalstiet RITUŁU PRESES pārnesumkārbu pret cietu virsmu. Nostipriniet augšējo un apakšējo asmeni ar knaiblēm vai skrūvspīli, pēc tam ar uzgriežņu atslēgu atskrūvējiet uzgriezni (D2 att.).
2. Noņemiet uzgriezni, rituli, paplāksni, atbalsta bļodīņu, apakšējo asmeni, augšējo asmeni un vārpstas uzgali D1 attēlā norādītajā secībā.
3. Pirms jaunu asmeņu uzstādīšanas uzlieciet vārpstai uzgali (D3. att.). Uzlieciet augšējo asmeni ar lielo seštūra formas caurumu uz vārpstas ar virspusē uzdrukātu „EGO” logotipu vērstu pret pārnesumkārbu (D4 att.), pēc tam uzlieciet apakšējo asmeni ar mazo seštūra formas caurumu uz vārpstas ar virspusē uzdrukātu „EGO” logotipu vērstu pret operatoru (D5. att.).

PIEZIME! Pārliecinieties, vai seštūra formas caurumi uz asmeniem sakrīt ar seštūra vārpstas pleca caurumiem. Ja asmeni būs uzstādīti otrādi, RITUŁU PRESE nevarēs pareizi darboties un sabojās asmeņus.

1. Lai vēlreiz uzstādītu, izpildiet darbības D1 attēlā redzamajā secībā.

PÄRNESUMKÄRBAS ELLOŠANA

Lai pārnesumkārba kalpotu labāk un ilgāk, ellojiet pārnesumkārbu ik pēc 50 ekspluatācijas stundām, izmantojot

speciālu smērvielu (katrā reizē 4–5 g).

Speciālajai smērvielai ir jāatbilst turpmāk norādītajām prasībām.

1. Atbilstība DIN51818: konusa iespiešanās pakāpe NLGI-1.
2. Estera bāzes smērviela.
3. Teicama iedarbināšana arī zemā temperatūrā, EP, mehāniskā griešana, izturība pret nodilumu un oksidatīvās stabilitātes īpašības.
4. Darba temperatūrai jābūt robežās no -40 °C \~180 °C. Noņemiet blīvējuma skrūvi. Ielejiet pārnesumkārbā ellu caur elļošanas caurumu.

⚠ BRĪDINĀJUMS! Neellojiet instrumentu, kamēr tas ir savienots ar akumulatoru vai darbojas.

INSTRUMENTA TİRİŞANA

■ Tīriet ierīci ar mitru drānu un maigu mazgāšanas līdzekli.
Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekliem. Plastmasas daļas var sabojāt ar zināmām aromatizētām ellām, piemēram, priežu un citrona, un škīdinātājiem, piemēram, petroleju. Elektrotraumu var radīt arī mitrums. Kārtīgi noslaukiet mitrumu ar mīkstu, tīru drānu.

INSTRUMENTA UZGLABĀŠANA

■ Ja auklas instrumentu neizmantojat, atvienojiet no tā akumulatoru.
■ Pirms uzglabāšanas instruments ir kārtīgi jānotīra.
■ Uzglabājiet ierīci sausā, labi vēdināmā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā. Neuzglabājiet instrumentu blakus mēslojumam, degvielai vai citām kimikālijām.
■ Metāla asmeņiem pārvadāšanas un uzglabāšanas laikā ir jāizmanto transportēšanas pārsegs.

Apkārtējās vides aizsardzība

Direktīva par elektrisko un elektronisko iekārtu atkritumiem (EEIA)

Neutilizējiet elektrisko aprīkojumu, izlietoto akumulatoru un lādētāju sadzīves atkritumos! Nogādājiet šo produktu uz pilnvarotu pārstrādes punktu un sagat-avojiet atkritumu šķirošanai. Elektriskos instrumentus jānogādā videi nekaitīgā pārstrādes rūpnīcā.

KLÜDU NOVĚRŠANA

PROBLĖMA	CĖLONIS RISINĀJUMS
RITUŲU PRESI nevar iedarbināt.	■ Instrumentgalvā nav pareizi ievietots akumulatoru bloks.■ Akumulatoru bloks ir izlādėjies.■ Vienlaikus nav nospiesta blokėšanas svira un pārslēdzējs.	■ levietojiet instrumentgalvā akumulatoru bloku.■ Uzlādėjiet akumulatoru bloku ar šajā rokasgrāmatā norādītajiem EGO lādētājiem.■ Nospiediet blokėšanas sviru un pieturiet, pēc tam nospiediet pārslēdzēju, lai ieslēgtu instrumentu.
RITUŲU PRESE griešanas laikā apstājas.	■ Motora pārslodze.■ Akumulators ir pārāk karsts.■ Akumulatoru bloks ir atvienots darbarīka	■ Motors pēc noslogojuma atbrīvošanas atsāks darboties. Lai darbs ritētu raiti, samaziniet RITUŲU PRESEI slodzi un nemēģiniet nopļaut ar pirmo reizi; tā vietā plaujiet pakāpeniski.■ ľaujiet akumulatoram atdzist dabiskā veidā vai arī, lai paātrinātu atdzišanas procesu, izmantojiet gaisa pūšanu.■ Vēlreiz pieslēdziet akumulatoru bloku.

GARANTIJA

EGO GARANTIJAS POLITIKA

Lūdzu, apmeklējiet tīmekļa vietni egopowerplus.eu, kur pieejama pilna EGO garantijas politikas noteikumu un nosacīju-mu versija.
