RTX2300 - Gressklipper EGO - Gratis bruksanvisning og manual

Produkttype	Gressklipper (Rotocut-hode)
Merke	EGO
Modell	RTX2300
Vekt	1,9 kg
Turtall ubelastet	Opptil 450 o/min
Blad	ABR2300 (metallblad)
Beskyttelsesgrad	IPX5 (beskyttet mot vannstråler)
Garantert lydeffektnivå	100 dB(A)
Lydtrykknivå	83,2 dB(A) K=2,5 dB(A)
Vibrasjonsnivå (venstre håndtak)	0,7 m/s² K=1,5 m/s²
Vibrasjonsnivå (høyre håndtak)	0,6 m/s² K=1,5 m/s²
Anbefalt brukstemperatur	0 °C til 40 °C
Anbefalt lagringstemperatur	-20 °C til 70 °C
Strømforsyning	Batteri (kompatibel med EGO-motorer STX3800/BCX3800)
Hovedfunksjoner	Gressklipping rundt hindringer, kantklipping, klipping langs vegger
Sikkerhetsbeskyttelse	Bladbeskytter, beskyttelsesdeksel
Vedlikehold	Rengjøring med fuktig klut og mild såpe; smøring av girkassen hver 50. time
Reparerbarhet	Identiske reservedeler, reparasjon av kvalifisert fagperson
Emballasjeinnhold	1x Rotocut, 1x dekselsammenstilling, 1x nøkkel, 1x unbrakonøkkel, 1x ring, 1x bruksanvisning

Ofte stilte spørsmål - RTX2300 EGO

Hvordan montere Rotocut-hode RTX2300 på motoren?

Fjern batteriet. Løsne skruene på festeplaten, sett hodet på drivakselen, juster hullene og stram skruene i rekkefølgen angitt i manualen.

Hvilket batteri skal brukes med RTX2300?

RTX2300 er et klippehode kompatibelt med EGO-motorer STX3800 og BCX3800. Bruk anbefalte EGO-batterier for disse motorene.

Hvordan bytte bladet på Rotocut?

Fjern batteriet. Plasser girkassen mot en fast overflate, løsne mutteren med nøkkelen, og fjern deretter delene i rekkefølge. Monter de nye bladene med riktig orientering av EGO-logoene.

Hvor ofte skal girkassen smøres?

Hver 50. driftstime, smør med 4-5 g spesialfett NLGI-1 basert på ester, egnet for temperaturer fra -40°C til 180°C.

Hvilket sikkerhetsutstyr skal brukes?

Bruk alltid vernebriller med sidebeskyttelse, hørselsvern, hansker, sklisikre sko og hjelm om nødvendig.

Kan Rotocut brukes i regn?

Ja, produktet er klassifisert IPX5 og kan brukes i regn. Unngå imidlertid å senke verktøyet ned i vann.

Hvordan rengjøre og oppbevare RTX2300?

Rengjør med en fuktig klut og mildt vaskemiddel. Oppbevares på et tørt, ventilert sted, utilgjengelig for barn. Legg bladet i en beskyttelsesveske.

Hva gjør jeg hvis Rotocut-hodet ikke starter?

Kontroller at batteriet er riktig tilkoblet og ladet. Forsikre deg om at du trykker på utløserspaken og avtrekkeren. Hvis problemet vedvarer, se i manualen.

Hvorfor stopper Rotocut under klipping?

Dette kan skyldes overbelastning av motoren, et for varmt batteri eller en frakobling. Reduser belastningen, la batteriet avkjøles eller koble det til igjen.

Hvilke tilbehør er kompatible med RTX2300?

Bruk kun tilbehør anbefalt av EGO, som blad ABR2300 og motorer STX3800/BCX3800. Ikke bruk runde blader.

BRUKSANVISNING RTX2300 EGO

Gem alle advarsler og instruktioner til fremtidig reference.

ADVARSEL: For å ivareta sikkerheten og påliteligheten må alle reparasjoner og utskiftinger utføres av en kvalifisert servicetekniker.

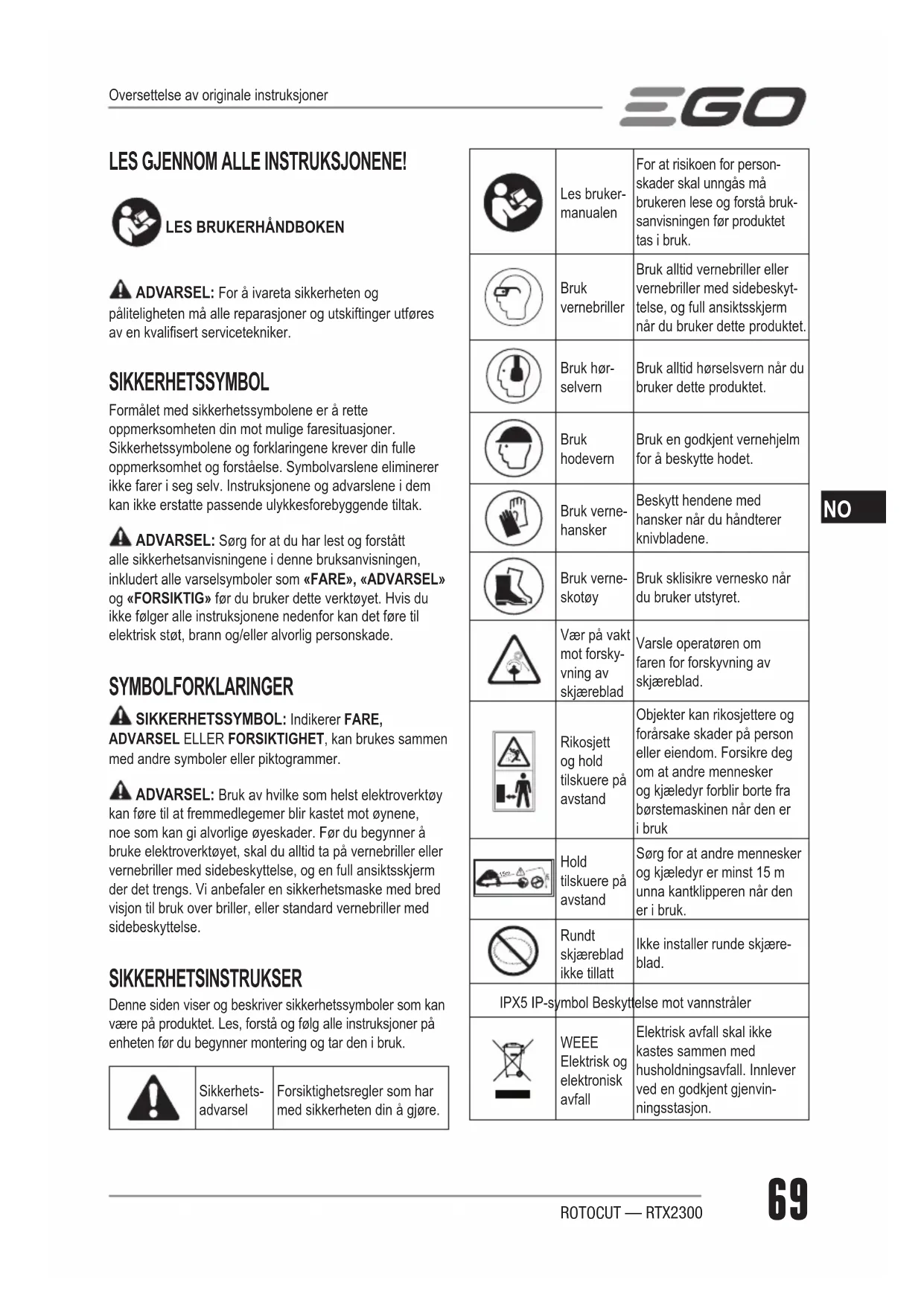

SIKKERHETSSYMBOL

Formålet med sikkerhetssymbolene er å rette oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer i seg selv. Instruksjonene og advarslene i dem kan ikke erstatte passende ulykkesforebyggende tiltak.

ADVARSEL: Sørg for at du har lest og forstått alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle varselsymboler som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor kan det føre til elektrisk støt, brann og/eller alvorlig personskade.

SYMBOLFORKLARINGER

⚠ SIKKERHETSSYMBOL: Indikerer FARE, ADVARSEL ELLER FORSIKTIGHET, kan brukes sammen med andre symboler eller piktogrammer.

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en sikkerhetsmaske med bred visjon til bruk over briller, eller standard vernebriller med sidebeskyttelse.

SIKKERHETSINSTRUKSER

Denne siden viser og beskriver sikkerhetssymboler som kan være på produktet. Les, forstå og følg alle instruksjoner på enheten før du begynner montering og tar den i bruk.

Sikkerhets-advarsel

Forsiktighetsregler som har med sikkerheten din å gjøre.

	Les brukermanualen	For at risikoen for person-skader skal unngås må brukeren lese og forstå bruk-sanvisningen før produktet tas i bruk.
	Bruk vernebriller	Bruk alltid vernebriller eller vernebriller med sidebeskyt-telse, og full ansiktsskjerm når du bruker dette produktet.
	Bruk hør-selvern	Bruk alltid hørselsvern når du bruker dette produktet.
	Bruk hodevern	Bruk en godkjent vernehjelm for å beskytte hodet.
	Bruk verne-hansker	Beskytt hendene med hansker når du håndterer knivbladene.
	Bruk verne-skotøy	Bruk sklisikre vernesko når du bruker utstyret.
	Vær på vakt mot forsky-vning av skjæreblad	Varsle operatøren om faren for forskyvning av skjæreblad.
	Rikosjett og hold tilskuere på avstand	Objekter kan rikosjettere og forårsake skader på person eller eiendom. Forsikre deg om at andre mennesker og kjæledyr forblir borte fra børstemaskinen når den er i bruk
	Hold tilskuere på avstand	Sørg for at andre mennesker og kjæledyr er minst 15 m unna kantklipperen når den er i bruk.
	Rundt skjæreblad ikke tillatt	Ikke installer runde skjære-blad.
IPX5 IP-symbol Beskyttelse mot vannstråler
	WEEE Elektrisk og elektronisk avfall	Elektrisk avfall skal ikke kastes sammen med husholdningsavfall. Innlever ved en godkjent gjenvin-ningsstasjon.
	Støy	Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.
	CE	Dette produktet er i samsvar med gjeldende EF-direktiver.
V Volt Spenning
n_0	Hastighet uten last	Rotasjonshastighet, uten last
min^-1	Per minutt Omdreininger pr. minutt
	Likestrøm Strømtype
kg Kilogram Vekt

VIKTIGE SIKKERHETSINSTRUKSJONER

ADVARSEL: Gjør deg kjent med alle sikkerhetsadvarslene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende etterlevelse av alle instruksjonene under kan resultere i elektrisk støt, brann og/eller alvorlig skade

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

- Unngå farlige omgivelser – ikke bruk apparatet i fuktige eller våte skråninger.

■ Hold skjermene på plass, og i orden.
■ Hold hender og føtter unna klippeområdet.
■ For å redusere risikoen for skade må du aldri jobbe på en stige eller på et annet ustabilt underlag. Skjæreenheten må aldri holdes over midjehøyde.
■ Kontroller skjæreenheten ofte og regelmessig under drift eller umiddelbart hvis du merker at klippeegenskapene endres merkbart.
■ For best resultat skal batteriet lades på et sted der temperaturen er høyere enn 5 °C og under 40 °C. Ikke oppbevar det utenfor eller i kjøretøy.
■ Hvis noen nærmer seg deg, så stopp motoren og skjæreenheten umiddelbart.
■ Varsle operatøren om faren for forskyvning av skjæreblad.
■ Skjærebladet kan skyves ut når det roterende bladet kommer i kontakt med en gjenstand som ikke umiddelbart lar seg klippe.

■ Utskyvingen av bladet kan være såpass voldsom at verktøyet og/eller operatøren kan bli dyttet forover i en vilkårlig retning og kanskje miste kontrollen over verktøyet.
■ Utskyving av blad kan forekomme uten forvarsel dersom bladet plutselig brekker, stanser eller henger seg opp.
■ Mest sannsynlig skjer dette på områder der det er vanskelig å se materialet som blir kuttet.
■ Skjæreblad må ikke settes på en enhet med mindre alle nødvendige deler blir installert korrekt. Hvis riktige deler ikke brukes, kan skjærebladet kastes av og skade operatør og/eller tilskuere alvorlig. Kassér skjæreblad som er bøyd, skjevt, sprukket, brukket eller ødelagt på annen måte. Bruk et skarpt blad. Et sløvt blad rives lettere opp og kan bli skjøvet ut.
- Et skjæreblad eller tråd som går på tomgang, kan forårsake skade när det fortsetter å snurre etter at motoren er stoppet eller du har sluppet utløseren. Fortsett å ha kontroll til skjærebladet/tråden har stoppet helt opp.
- Batteridrevne verktøy trenger ikke å være tilkoblet et strømuttak for å fungere og er derfor alltid klare for bruk. Vær obs på mulige farer også når verktøyet ikke er i gang. Vær forsiktig når du utfører vedlikehold eller service.
■ Må ikke vaskes med slange; unngå å få vann i motoren og i elektriske koblinger.
■ Hvis situasjoner oppstår som ikke er dekket i denne håndboken, må du utvise forsiktighet og sunn fornuft. Kontakt EGOs servicesenter for hjelp.

TA VARE PÅ DISSE INSTRUKSJONENE!

SPESIFIKASJONER

Hastighet uten belastning Opptil 450/min.
Skjæreblad ABR2300
Anbefalt driftstemperatur 0°C-40 °C
Anbefalt lagringstemperatur -20°C-70 °C
Optimal ladetemperatur 5°C-40 °C
Vekt 1,9 kg
Målt lydeffektnivå L_WA	96,1 dB (A)K = 3,8 dB (A)
Lydtrykknivå ved brukerens øre L_PA	83,2 dB(A)K = 2,5 dB(A)
Garantert lydeffektnivå L_WA (målt iht. 2000/14/EC)	100 dB(A)

Vibrasjon-snivå a_h :	Maskin	MedSTX3800	MedBCX3800
	Venstre håndtak	0,7 m/s^2 K = 1,5 m/s^2	0,6 m/s^2 K = 1,5 m/s^2
	Høyre håndtak

■ Erklært total vibrasjonsverdi er målt i overensstemmelsbatterikoblingen ut av kontakten när du skal montere deler.

med en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet;

■ Erklært total vibrasjonsverdi kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren skal det alltid benyttes hansker og hørselsvern under faktiske bruksforhold.

BESKRIVELSE

KJENN DIN ROTOCUT (Fig. A)

1. Tetningsskrue
2. Girkasse
3. Knivblad
4. Bladslire
5. Skjermingssammenstilling
6. Skiftenøkkel
7. Unbrakonøkkel
8. Busk (for bruk med 25 mm diameter rør)

PAKKELISTE

NAVN PÅ DEL ANTALL
ROTOCUT1
Skjermingssammenstilling 1
Skiftenøkkel 1
Unbrakonøkkel 1
Busk 1
Brukerhåndbok 1

MONTERING

ADVARSEL: Hvis noen av delene er skadet eller mangler, må du ikke bruke dette produktet før delene er byttet. Bruk av dette produktet dersom deler er skadet eller mangler, kan føre til alvorlige personskader.

ADVARSEL: Ikke prøv å tilpasse produktet eller lage tilbehør som ikke er anbefalt for bruk med dette produktet. Enhver slik endring eller modifisering er feil bruk, og kan føre til farlige situasjoner og alvorlige personskader.
ADVARSEL: For å unngå utilsiktet oppstart, som kan forårsake alvorlig personskade, må du alltid trekke

BYTT UT TRIMMERHODET MED ROTOCUT HODET

1. Hold kanttrimmeren / børsteskjæren og bruk unbrakonøkkelen til å fjerne trimmerbeskyttelsen, trimmerhodet og girkassen fra drivakselen (Fig. B1-B3). Drivakselen vil bli brukt til montering av ROTOCUT senere.
2. Fjern ROTOCUT fra emballasjen, løsne de to skruene 1# og hold dem på festeplaten, løsne og fjern skruen 2# fra festeplaten. (Fig. B4)

B-1 Skrue 1# B-3Festeplaten
B-2Skrue 2#

1. Og sett deretter ROTOCUT-hodet på drivakselen som er fjemet i trinn 1, sørg for at hullet på B-2 skruen er på linje med hullet på drivakselen (Fig. B5).
2. Sett inn B-2-skruen først, og stram den, og stram deretter de to skruene til B-1 (fig. B6).
3. Fjern ROTOCUT-beskyttelsen fra emballasjen og løsne de to boltene i beskyttelsen. Fjern og reserver de to boltene og fjærskivene fra beskyttelsen (Fig. B7).
4. Løft ROTOCUT-hodet og vend det nedover; Juster de to monteringshullene i beskyttelsen med de to monteringshullene i ROTOCUT festeplaten. Forsikre deg om at beskyttelsesretningen er som på bildet nedenfor, bueformen rundt skjæretennene. (Fig. B8).
5. Bruk unbrakonøkkelen for å låse beskyttelsen på plass.
6. Fjern knivskiven fra bladet under bruk.

BRUK

ADVARSEL: Ikke føl deg så trygg med dette verktøyet at du blir skjødesløs. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.
ADVARSEL: Bruk alltid vernebriller i tillegg til hørselsvern. Dersom dette ikke blir gjort, kan du få fremmedlegemer inn i øynene eller pådra deg andre alvorlige skader.

ADVARSEL: Ikke bruk tilbehør eller deler som ikke er anbefalt av produsenten av produktet. Bruk av tilbehør eller deler som ikke anbefales, kan medføre alvorlige personskader.
ADVARSEL: For å unngå alvorlig personskade må batteripakken tas ut før service, rengjøring, bytte av tilbehør eller når du fjerner fremmedlegemer fra verktøyet.

APPLIKASJONER

Produktet kan brukes i regn.

Du kan bruke dette produktet til formålene som er listet opp under:

Skjæring: brukes til å skjære gresset rundt innsatser eller beskyttelsesskinner, veggkanter, fortauskanter, gjerder i løpende trafikk, eller til å trimme vegetasjonen på parkeringsplasser.

MERK: Når du bruker ROTOCUT, må du forsikre deg om at det ikke blir kastet fremmedlegemer som medfører sterk risiko: ødelagte vinduer, bukkede karosserier, spalte gjerder, revet trebark eller personskade.

Å KOBLE TIL / KOBLE FRA BATTERIETS STR∅M (fig. C)

Lad batteriet helt opp før første bruk.

Juster ▲ på pluggen med▲ på maskinen. Sett støpselet inn i maskinen til den grønne forseglingen er helt inne i kontakten.

For å koble fra batteristrømmen, bare koble den fra ved å holde og trekke bakover.

STARTE / STOPPE VERKT∅YET (FOR STX3800 & BCX3800)

Se avsnittet "START / STOPP AV KANTTRIMMEREN / KRATTKUTTEREN" i STX3800 / BCX3800 i brukerhåndboken.

BRUK AV VERKT∅YET

ADVARSEL: For å unngå alvorlige personskader skal det brukes briller eller vernebriller hele tiden mens du bruker denne enheten. Bruk en ansiktsmaske eller støvmaske i støvete omgivelser.

Rydd arbeidsområdet før du bruker verktøyet. Fjern alle gjenstander som steiner, glasskår, spikre, ståltråd eller snorer som kan slynges bort eller vikle seg inn i skjæretilbehøret. Hold barn, tilskuere og kjæledyr unna området. Som et minimum må alle barn, tilskuere og kjæledyr holdes på minst 15 meters avstand. Vær obs på at gjenstander som slynges

ut, fremdeles kan representere en fare for tilskuere. Tilskuere bør oppfordres til å bruke øyebeskyttelse. Hvis noen nærmer seg deg, så stopp motoren og skjæretilbehøret umiddelbart.

Før hver bruk må du se etter skadede/slitte deler

Sjekk ROTOCUT hodet, skjermen og sløyfehåndtaket, og skift ut eventuelle deler som er sprukne, skjeve, bøyde eller skadet på annen måte.

ADVARSEL: Bruk alltid hansker när du setter på bladvernet eller reparerer det. Ta vare på bladet og beskytt hånden din mot kutt.

Rengjør verktøyet hver gang du har brukt det.

⚠ FORSIKTIG: Dersom ventilasjonsåpningene blokkeres, vil dette hindre luft fra å komme inn i motorhuset og resultere i overoppheting av eller skade på motoren.

■ Bruk bare mild såpe og en fuktig klut for å rengjøre verktøyet. La aldri væske trenge inn i verktøyet, og nedsenk aldri noen del av verktøyet i væske.
- Hold ventilasjonsåpningene i motorhuset fri for rusk til enhver tid.

VEDLIKEHOLD

ADVARSEL: Når verktøyet trenger service, må bare identiske reservedeler benyttes. Maskinen må etterses og vedlikeholdes regelmessig. For å sikre trygg og pålitelig bruk må alle reparasjoner utføres av en kvalifisert fagperson.
ADVARSEL: Batteridrevne verktøy trenger ikke å være tilkoblet et strømuttak for å fungere og er derfor alltid klare for bruk. For å unngå alvorlige personskader må du være ekstra forsiktig når du utfører vedlikehold eller service, og når du skal bytte skjæretilbehør eller annet tilbehør.
ADVARSEL: For å unngå alvorlig personskade, tas batteriet ut av verktøyet før service, rengjøring, bytte av tilbehør eller fjerning av materiale fra enheten.

BYTTE AV ROTOCUT BLADET

ADVARSEL: Hvis bladene løsner etter at de er festet i riktig stilling eller bladene er slitt, må du bytte bladene umiddelbart. Ikke bruk en kantklipper med skjæretilbehør som sitter løst.

Kjenn ROTOCUT-hodet som vist i fig. D1.

D-1 Skaftkopp D-5 Vasker

D-2 Toppblad D-6 Glideskål
D-3 Bunnblad D-7 Mutter
D-4 Støttekopp

1. Sett girkassen på ROTOCUT mot en solid overflate for støtte. Klem opp og ned bladene med en tang eller et skruestykke, og bruk deretter skiftenøkkelen til å løsne mutteren (fig. D2).
2. Fjern mutteren, glideskålen, skiven, støttekoppen, bunnbladet, toppbladet og skaftkoppen i rekkefølge som anvist i fig. D1.
3. Før du installerer nye kniver, sett skaftkoppen på akselen (fig. D3). Sett toppbladet med det store sekskantete hullet på skaftet med "EGO" logoen vendt mot girhuset (fig. D4), og sett deretter bunnbladet med det lille sekskantete hullet på skaftet med "EGO" logoen vendt mot operatøren (fig. D5).

MERK: Forsikre deg om at sekskanthullene på bladene og sekskantskaftet sitter på plass. Hvis bladene er montert omvendt, vil ikke ROTOCUT fungere korrekt og vil skade bladene.

1. Følg sekvensen vist i fig. D1 for å sette dem sammen igjen.

SM∅RE GIRKASSEN

For best mulig drift og lengre levetid, smør girkassen med et spesielt fett (4-5 g hver gang) etter hver 50 timers drift.

Spesialfettet må oppfylle følgende krav:

1. Klassifisert iht. DIN51818: Kjeglepenetrasjonsgrad NLGI-1.
2. Ester basefett.
3. Enestående egenskaper mht. oppstart ved lav temperatur, EP, mekanisk avklipping, slitasjebestandighet og oksideringsstabilitet.
4. Betjeningstemperatur må være innenfor -40 \~ 180 °C. Fjern tetningsskruen. Smør girkassen gjennom oljehullet.

ADVARSEL: Ikke smør verktøyet mens den

■ Rengjør apparatet med en fuktig klut og et mildt rengjøringsmiddel.
Ikke bruk sterke vaskemidler på plastdeksel eller håndtak. Disse delene kan bli skadet av enkelte aromatiske oljer, som furu og sitron, og av løsemidler som parafin. Fuktighet kan også medføre fare for elektrisk støt. Tørk av eventuell fuktighet med en myk

og tørr klut.

OPPBEVARING AV VERKT∅YET

■ Ta batteripakken ut av kantklipperen när den ikke er i bruk.
■ Rengjør verktøyet grundig før du setter det til oppbevaring.
■ Oppbevar verktøyet på et tørt og godt ventilert sted, innelåst eller høyt plassert, og utilgjengelig for barn. Ikke oppbevar enheten på eller like ved gjødsel, bensin eller andre kjemikalier.
■ Bruk et transportdeksel for metallblader under transport og oppbevaring.

Beskytt miljøet

Elektrisk utstyr, batteriladere og batterier / oppladbare batterier må ikke kastes i husholdningsavfallet! Ta med dette produktet til autorisert gjenvinning, og gjør det tilgjengelig for separat innsamling. Elektriske verktøy må returneres til et egnet resirkuleringsanlegg.

FEILS∅KING

PROBLEM	ÅRSAK L∅SNING
ROTOCUT starter ikke.	■ Batteripakken er ikke satt ordentlig inn i motorenheten.■ Batteripakken er utladet.■ Låsespaken og utløseren ble ikke trykket inn samtidig.	■ Sett batteripakken inn i motorenheten.■ Lad batteripakken med en av EGO-laderne som står oppført i denne håndboken.■ Trykk ned låsespaken og hold den inne, og trykk deretter på utløseren for å slå på verktøyet.
ROTOCUT stopper under kutting.	■ Motoren er overbelastet.■ Batteripakken er for varm.■ Batteripakken er fjernet fra verktøyet.	■ Motoren vil fungere igjen når lasten er fjernet. Skal du arbeide kontinuerlig, må du minske belastningen på ROTOCUT og unngå å klippe for dypt, men heller klippe dypere i flere omganger.■ La batteripakken avkjøles naturlig, eller luftblås for å øke hastigheten på kjøling.■ Koble til batteripakken på nytt.

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.eu for å se fullstendige vilkår og betingelser for EGO-garantireglene.
