Produkttype	Batteridrevet gresstrimmer
Merke	EGO
Modell	ST1401EST
Nominell spenning	56 V
Tomgangshastighet (lav)	3000 - 4500 o/min
Tomgangshastighet (høy)	4000 - 5800 o/min
Kuttemekanisme	Slagmatingshode
Type kuttetråd	2,4 mm nylon vridd tråd
Klippebredde	35 cm
Vekt (uten batteri)	5,8 kg
Garantert lydstyrkenivå	91 dB(A)
Vibrasjonsnivå (fremre håndtak)	3,2 m/s² (K=1,5 m/s²)
Vibrasjonsnivå (bakre håndtak)	2,3 m/s² (K=1,5 m/s²)
Driftstemperatur	0°C til 40°C
Lagringstemperatur	-20°C til 70°C
Optimal ladetemperatur	5°C til 40°C
Kompatibelt batteri	EGO 56 V batteri (ikke inkludert)
Antall hastigheter	2 (lav og høy)
Sikkerhet	Sperreknapp, sikkerhetsstopp, øye- og hørselsvern påkrevd
Vedlikehold	Regelmessig rengjøring, sliping av kuttetrådblad, oppbevaring tørt
Garanti	Produsentgaranti (se EGO-nettstedet)

Ofte stilte spørsmål - ST1401EST EGO

Hvordan bytter jeg kuttetråden på EGO ST1401EST gresstrimmer?

Ta ut batteriet. Klipp 4 m 2,4 mm nylon vridd tråd. Sett tråden inn i monteringshullet i øyet. Sett batteriet inn igjen, hold inn trådlastknappen for å vikle til du har omtrent 13 cm tråd på hver side. Juster om nødvendig ved å trykke kort på knappen.

Hvordan justerer jeg hastigheten på gresstrimmeren?

Bruk høy/lav hastighetsvelgeren plassert på bakre håndtak. Sett den på LOW for lav hastighet (3000-4500 o/min) eller på HIGH for høy hastighet (4000-5800 o/min). Avtrekkeren gir kontinuerlig hastighetsjustering innenfor det valgte området.

Hvilket batteri skal brukes med ST1401EST?

Bruk utelukkende EGO 56 V batterier oppført i skjema A2 i manualen. Bruk aldri andre batterier. Sørg for at batteriet er fulladet før første gangs bruk.

Hvordan folder jeg ut og setter sammen skaftet?

Brett ut skaftet forsiktig og pass på at kabelen forblir inni. Fest det med de to medfølgende skruene ved hjelp av unbrakonøkkelen. Monter deretter dekselet ved å justere festehullene og skru inn de to skruene. Kontroller at dekselet er riktig orientert.

Hva gjør jeg hvis kuttetråden ikke kommer ut etter at jeg har slått på hodet?

Hvis tråden ikke kommer ut, sjekk at det er nok tråd på spolen. Hvis tråden er brukket eller flokete, ta ut batteriet, åpne kuttetrådhodet ved å trykke på utløserflikene, fjern gjenværende tråd og fyll på nytt i henhold til prosedyren. Forsikre deg om at du bruker en tråd med maksimal diameter 2,4 mm.

Hvordan rengjør jeg EGO gresstrimmeren?

Rengjør verktøyet med en fuktig klut og mildt vaskemiddel. Senk aldri verktøyet ned i væske. Bruk en liten børste eller støvsuger for å rengjøre ventilasjonsåpningene. Slip kuttetrådbladet regelmessig med en fin fil.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid sikkerhetsbriller med sidebeskyttelse, hørselsvern, hansker og sklisikre sko. Hold personer og dyr på minst 15 meters avstand. Ikke bruk verktøyet i regn. Ikke monter et rundt kuttblad.

Hvordan bytter jeg kuttetrådhodet?

Ta ut batteriet. Åpne hodet ved å trykke på utløserflikene. Fjern bunnlokket, tråden og fjæren. Bruk hansker, løsne sentralmutteren med en slagskrutrekker mot klokken. Monter det nye hodet i motsatt rekkefølge: bunndeksel, toppdeksel, spole, skive, mutter. Stram godt.

Hvordan justerer jeg skafthøyden?

Ta ut batteriet. Åpne høydelåsringen plassert på skaftet. Skyv skaftet opp eller ned til ønsket høyde, og lukk ringen. Du må kanskje justere fremre håndtak etter denne innstillingen.

Hva er klippebredden til ST1401EST?

Maksimal klippebredde er 35 cm. Dette gir effektiv klipping av gress og ugress langs vegger, gjerder og kanter.

BRUKSANVISNING ST1401EST EGO

1. Løsn låsepalen i det forreste støttehåndtag, og fjern låsepalen og vingemøtrikken fra det forreste støttehåndtag (fig.D).

A Restrisiko! Personer med elektroniske enheter, for eksempel pacemakere, må rådføre seg med lege før de bruker dette produktet. Drift av elektrisk utstyr i umiddelbar nærhet av en pacemaker kan føre til at pacemakeren forstyrres eller svikter.

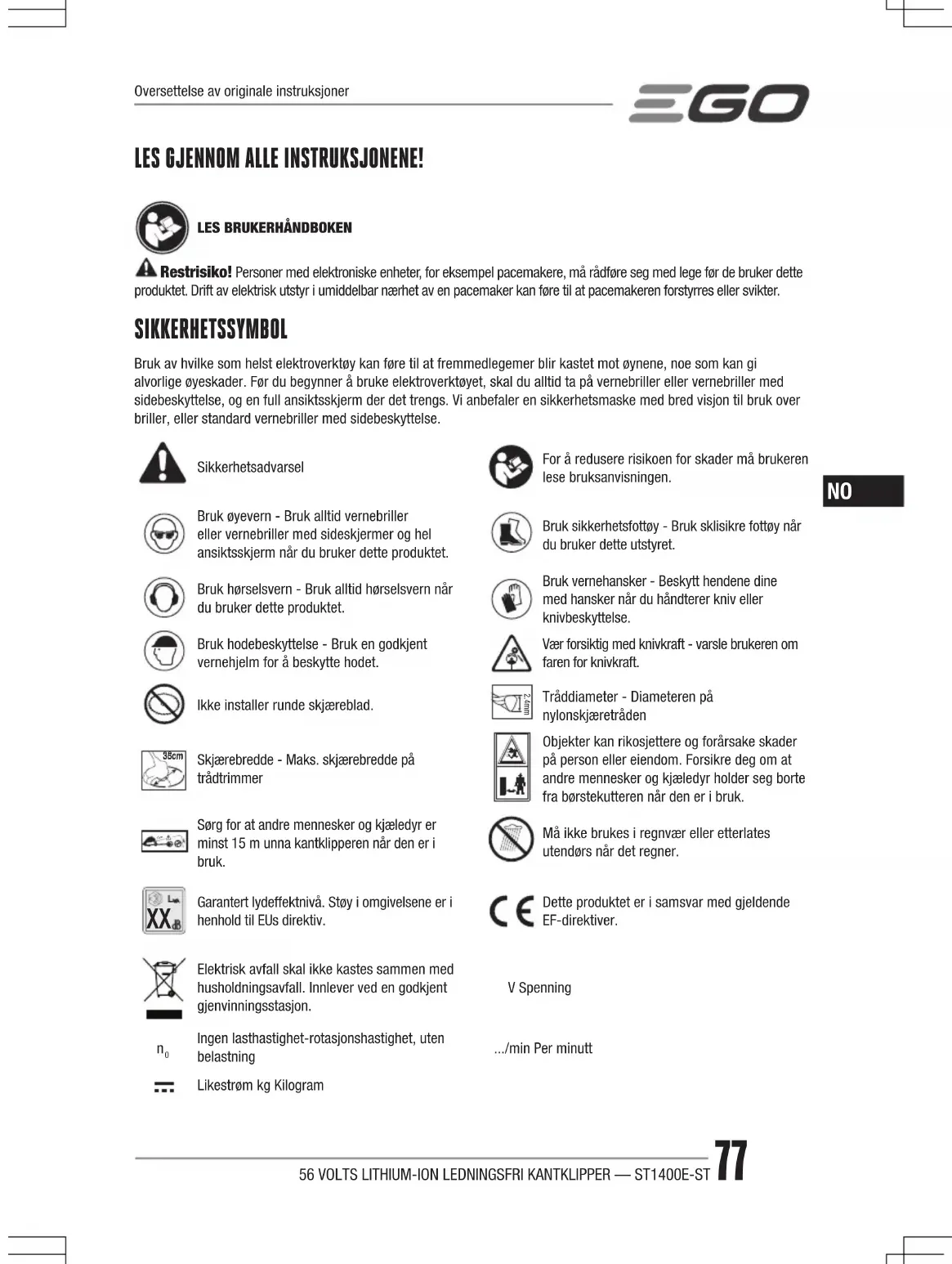

SIKKERHETSSYMBOL

Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en sikkerhetsmaske med bred visjon til bruk over briller, eller standard vernebriller med sidebeskyttelse.

Sikkerhetsadvarsel

Bruk øyevern - Bruk alltid vernebriller eller vernebriller med sideskjermer og hel ansiktsskjerm när du bruker dette produktet.

Bruk hørselsvern - Bruk alltid hørselsvern när du bruker dette produktet.

Bruk hodebeskyttelse - Bruk en godkjent vernehjelm for å beskytte hodet.

Ikke installer runde skjæreblad.

Skjærebredde - Maks. skjærebredde på trädtrimmer

Sørg for at andre mennesker og kjæledyr er minst 15 m unna kantklipperen når den er i bruk.

Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.

Elektrisk avfall skal ikke kastes sammen med husholdningsavfall. Innlever ved en godkjent gjenvinningsstasjon.

n_0

Ingen lasthastighet-rotasjonshastighet, uten belastning

三

Likestrøm kg Kilogram

For å redusere risikoen for skader må brukeren lese bruksanvisningen.

Bruk sikkerhetsfottøy - Bruk sklisikre fottøy när du bruker dette utstyret.

Vær forsiktig med knivkraft - varsle brukeren om faren for knivkraft.

Objekter kan rikosjettere og forårsake skader på person eller eiendom. Forsikre deg om at andre mennesker og kjæledyr holder seg borte fra børstekutteren når den er i bruk.

Må ikke brukes i regnvær eller etterlates utendørs när det regner.

- Erklært total vibrasjonsverdi er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet;

- Erklært total vibrasjonsverdi kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren skal det alltid benyttes hansker og hørselsvern under faktiske bruksforhold.

BESKRIVELSE

GJ∅R DEG KJENT MED KANTKLIPPEREN (Fig. A1)

1. Bakre håndtak
2. Høy/lav hastighetsbryter
3. Regulerbart hjelpehåndtak på forsiden
4. Hengsel
5. Spoleknapp
6. Vern

7. Låsepåle

8. Høyde låsekrage

9. Bytt utlöser
10. Låsetunge
11. Trimmerhode (stifthode)
12. Trådkuttingsblad
13. Utløserflik
14. Tråd
15. Utløserknapp til batteri
16. Lås
17. Elektriske kontakter
18. Utkastingsmekanisme
19. Unbraconøkkel

PAKKELISTE (FIG.A1)

MONTERING

UTSLIPPING AV AKSELEN

ADVARSEL: Ikke hold akselen ved skjøtene for å unngå å klemme i hendene eller fingrene.

⚠ ADVARSEL: Ikke prøv å starte trimmeren før akselen er låst.

Brett skaftet forsiktig ut, sørg for at kabelen er inne i skaftet, og lås den med to skruer i den medfølgende skiftenøkkelen (fig. B1 og B2).

MONTERING AV VERNET

Plasser trimmeren slik at trimmerhodet vender opp (fig. C1). Juster beskyttelseshullene mot monteringsfullene, og lås deretter beskyttelsen på akselbunnen med de to skruene (fig. C2).

MERK: Forsikre deg om at beskyttelsen er festet i henhold til fig. C1 og C2. Omvendt feste vil forårsake stor fare!

MONTERING OG JUSTERING AV FREMRE HJELPEHÅNDTAK

1. Løsne låsestangen i fronthjelphåndtaket og fjern låsestangen og vingemutteren fra fronthjelpshåndtaket (fig. D).

D-1	Fremre hjelpehändtak D-3	Vingemutter
D-2	Klemblokk	D-4 Låsehendel

1. Skyv det fremre assistansehåndtaket på akselen mellom høydelåsen og hengslet (fig. E).
2. Sett tvingen inn i spalten på håndtaket (Fig. F).

3. Monter låsestangspaken og stram vingemutteren. Forsikre deg om at fronthjelpshåndtaket er plassert oppover og peker mot toppen av det bakre håndtaket (fig. J).

4. Trekk opp nivået på läsestangen slik at du enkelt kan flytte / rotere løkkehåndtaket dit du føler deg komfortabel. Lås deretter spaken til läsestangen. (Fig. H).

ADVARSEL: Verktøyet kan ikke brukes uten at fronthåndtaket er ordentlig festet.

JUSTERE BAKHÅNDTAKET

Hvis lengden på akselen ikke er egnet for drift, kan du justere akselens lengde gjennom denne høyde-låseklemmen.

1. Fjern batteripakken fra kantklipperen.
2. For å justere trimmerhøyden, åpne høydelåseklemmen, og skyv akselen opp eller ned til ønsket høyde, og fest den på plass ved å trykke på läseklemmen (fig. I).

MERK: Det kan hende at fronthjelpen må justeres på nytt etter at trimmerhøyden er endret.

OPERASJON

ADVARSEL: Bruk alltid vernebriller eller vernebriller med sidebeskyttelse, i tillegg til hørselsvern. Dersom dette ikke blir gjort, kan du få fremmedlegemer inn i øynene eller pådra deg andre alvorlige skader.

Du kan bruke dette produktet til formålene som er listet opp under:

Trimming: Brukes til å fjerne gress og ugress mot vegger, gjerder, trær og grenser.

Skjæring: Brukes til å klippe gresset som er vanskelig å nå med en vanlig gressklipper.

FESTE/FJERNE BATTERIPAKKEN

Bruk bare med EGOs batteripakker og ladere oppført i fig. A2.

Lad batteriet helt opp før første bruk.

Juster batteriribben etter monteringssporene og trykk batteripakken ned til du hører et "klikk" (fig. J1).

Slik tar du den av

Trykk på batteriutløserknappen og trekk batteripakken ut som vist på figur J2.

J-1 Batteri - utløserknapp

HOLDE KANTKLIPPEREN

MERK: Trimmerhodet skal være parallelt med bakken i riktig klippeavstand uten at operatøren må bøye seg (Fig. K).

START / STOPP AV LINJETRIMMEREN

For å starte opp

Flytt låsetungen fremover og trykk deretter på bryteren. På/av-bryteren har trinnløs hastighetsregulering. Jo mer du trekker opp avtrekkeren, jo høyere hastighet er den (fig. L).

For å stanse

Slipp bryteren.

HURTIGJUSTERINGSFUNKSJON (FIG. L)

Kantklipperen har to hastigheter. Posisjon "LAV" er for lav hastighet mens posisjon "H∅Y" for høy hastighet.

Se Fig. L under for beskrivelse av delene:

L-1 Hastighetsbryter høy/lav L-2 Bytt utlöser

Rydd arbeidsområdet før du bruker verktøyet. Fjern alle gjenstander som steiner, glasskår, spikre, ståltråd eller snorer som kan slynges bort eller vikle seg inn i skjæretilbehøret. Hold barn, tilskuere og kjæledyr unna området. Som et minimum må alle barn, tilskuere og kjæledyr holdes på minst 15 meters avstand. Vær obs på at gjenstander som slynges ut, fremdeles kan representere en fare for tilskuere. Tilskuere bør oppfordres til å bruke øyebeskyttelse. Hvis noen nærmer seg deg, så stopp motoren og skjæretilbehøret umiddelbart.

Før hver bruk må du se etter skadede/slitte deler

Sjekk støthodet, skjermen og det fremre hjelpehåndtaket, og bytt de delene som har sprekker, er vridd, bøyd eller skadet på noen måte.

Trådskjærebladet langs kanten av bladvernet kan sløves over tid. Det anbefales å skjerpe den jevnlig med en fil, eller bytte den ut med et nytt blad.

Kantklipperen skal rengjøres etter hver bruk.

USTERING AV TRÅDLENGDE

Trimmerhodet gjør at brukeren kan utløse mer skjæretråd uten å stoppe motoren. Etter hvert som tråden blir frynset eller slitt, kan ekstra tråd utløses med et lett trykk på trimmerhodet mot bakken mens kantklipperen er i gang (Fig. M).

MERK: Trådavgivelse vil kreve flere tapper etter hvert som kuttetråden blir kortere.

三GO

ADVARSEL: Unngå å ta av eller gjøre endringer på knivbladet. For lang tråd vil medføre at motoren blir overopphetet og kan resultere i alvorlig personskade.

BYTTE TRÅD

MERK: Bruk alltid den anbefalte nylonträden med en diameter som ikke overskrider 2,4 mm. Hvis du bruker en annen tråd enn den som er anbefalt, kan kantklipperen bli overopphetet eller skadet.

ADVARSEL: Det må aldri benyttes metallforsterket tråd, wire, tau e.l. Disse kan brekke og bli farlige prosjektiler.

1. Ta ut batteripakken.
2. Fjern gjenværende skjæretråd hvis nødvendig.
3. Skjær 4m skjæretråd. Sett tråden inn i monteringshullet inne i øyet (fig. 0). Skyv og dra tråden fra den andre siden til det er like mye tråd på begge sider av spolen.
4. Installer batteripakken på strengtrimmeren.
5. Trykk og hold nede trådspolingsknappen for å starte spolingsmotoren. Tråden blir viklet kontinuerlig inn i trimmerhodet (fig. P).
6. Se på gjenværende trådlengde nøye. Trykk kort på trådlastingsknappen for å justere lengden til 13 cm av tråden vises på hver side.
7. Trykk ned på trimmerhodet mens du trekker i trådene for å føre träden manuelt for å kontrollere om kappetråden er riktig montert.

Når skjæretråden bryter fra trådutløpet eller hvis ikke kappetråden frigjøres när du klikker på trimmerhodet, følg trinnene nedenfor

1. Fjern batteripakken fra kantklipperen.
2. Trykk på utløsertappene på trimmerhodet og fjern det nedre dekselet ved å trekke det rett ut (fig. Q).
3. Fjern skjæretråden fra spoleholderen.
4. Sett fjæren inn i sporet i det nedre dekselet (fig. R).
5. Med en hånd som holder trimmeren, bruker du en annen hånd til å gripe tak i det nedre dekselet og rette sporene i det nedre dekselet etter utløsertappene. Trykk det nedre dekselet til det klikker på plass, og du vil da høre en tydelig klikkelyd (fig. S).
6. Følg instruksjonene i avsnittet "UTSKIFTNING AV TRÅDEN" for å laste inn kuttetråden.

UTSKIFTING AV TRIMMERHODE

▲VARSEL: Hvis trimmerhodet løsner etter at du har festet det, må det byttes umiddelbart. Ikke bruk en kantklipper med skjæretilbehør som sitter løst. Bytt et sprukket, skadet eller slitt trimmerhode umiddelbart, selv om skaden begrenser seg til overfladiske sprekker. Slikt tilbehør kan knuses i høy hastighet og medføre alvorlige skader.

FJERN TRIMMERHODET

1. Fjern batteripakken fra kantklipperen.
2. Trykk på utløsertappene på trimmerhodet, og fjern det nedre dekselet på trimmerhodet ved å trekke det rett ut.
3. Fjern skjæretråden fra trimmerhodet (Fig. S).
4. Ta ut springfjæren fra spolen hvis nødvendig. Ta vare på den til den skal settes på igjen.
5. Bruk hansker. Bruk den ene hånden til å gripe spolenheten for å stabilisere den, og bruk den andre hånden til å holde en slagnøkkel (ikke inkludert) for å løsne mutteren mot urviseren (fig. X).
6. Fjern mutteren, spoleholderen, øvre deksel, øvre bunndeksel, fra motorakselen (fig. T).

MERK: To foringer faller lett av motorakselen, vær så snill å lagre dem nøye for montering.

1. Bytt den ut med et nytt trimmerhode som monteres i følgende trinn.

T-1 Foring T-6 Trimmerline
T-2 ∅vre deksel T-7 Nedre deksel
T-3 Mutter T-8 ∅vre bunndeksel
T-4 Vasker T-9 Spolemontering
T-5 Fær

INSTALLERE DET NYE TRIMMERHODET

1. Monter foringene i motorakselen og monter den øvre bunndekseldelen på plass (fig. T).
2. Monter øvre deksel, spoleenhet, skive og mutter i den rekkefølgen. Bruk en stagnøkkel på mutteren for å stramme den (fig. U & V).
3. Monter det nedre dekselet.
4. Last på skjæreträden.
5. Start verktøyet for å se om strengtrimmeren fungerer som den skal. Hvis den ikke gjør det, må du sette den sammen på nytt som beskrevet over.

VEDLIKEHOLD

ADVARSEL: Når verktøyet trenger service, må bare identiske reservedeler benyttes. Maskinen må etterses og vedlikeholdes regelmessig. For å sikre trygg og pålitelig bruk må alle reparasjoner utføres av en kvalifisert fagperson.

ADVARSEL: For å unngå alvorlig personskade, tas batteriet ut av verktøyet før service, rengjøring, bytte av tilbehør eller fjerning av materiale fra enheten.
⚠ FORSIKTIG: Dersom ventilasjonsåpningene blokkeres, vil dette hindre luft fra å komme inn i motorhuset og resultere i overoppheting av eller skade på motoren.

RENGJ∅RING AV ENHETEN

■ Rengjør apparatet med en fuktig klut og et mildt rengjøringsmiddel. La aldri væske trenge inn i verktøyet, og nedsenk aldri noen del av verktøyet i væske.
Ikke bruk sterke vaskemidler på plastdeksel eller håndtak. Disse delene kan bli skadet av enkelte aromatiske oljer, som furu og sitron, og av løsemidler som parafin. Fuktighet kan også medføre fare for elektrisk støt. Tørk av eventuell fuktighet med en myk og tørr klut.
■ Bruk en liten børste eller støvsugerbørste til å rengjøre luftventiler på bakre deksel.
- Hold ventilasjonsåpningene i motorhuset fri for rusk til enhver tid.

SKJERPING AV TRÅDSKJÆREBLAD

ADVARSEL: Beskytt alltid hendene med solide hansker när du utfører vedlikehold på trådskjærebladet.

1. Fjern trådskjærbladet fra beskyttelsestilbehøret.
2. Fest bladet i en skrustikke.
3. Legg forsiktig på skjærekantene på bladet med en tynn fil eller spissstein, og vær forsiktig med å opprettholde den opprinnelige skjærvinkelen.
4. Sett bladet på beskyttelsen og fest det på plass med de to skruene.

OPPBEVARING AV VERKTÖYET

■ Ta batteripakken ut av kantklipperen när den ikke er i bruk.
■ Rengjør verktøyet grundig før du setter det til oppbevaring.
■ Oppbevar verktøyet på et tørt og godt ventilert sted, innelåst eller høyt plassert, og utilgjengelig for barn. Ikke oppbevar enheten på eller like ved gjødsel, bensin eller andre kjemikalier.

Beskytt miljøet

Elektrisk utstyr, batteriladere og batterier / oppladbare batterier må ikke kastes i husholdningsavfallet! Ta med dette produktet til autorisert gjenvinning, og gjør det tilgjengelig for separat innsamling. Elektriske verktøy må returneres til et egnet resirkuleringsanlegg.

FEILSÖKING

PROBLEM ÅRSAK L∅SNING
Kanttrimmeren vil ikke starte.	Batteripakken er ikke festet til kantklipperen.Ingen elektrisk kontakt mellom kantklipperen og batteriet.Batteripakken er utladet.Låsen av utløseren flyttes ikke fremover før du trykker på bryteren	Fest batteripakken til kantklipperen.Fjern batteriet, sjekk kontakter og installer batteripakken.Lad opp batteripakken.Flytt låsetungen fremover og trykk deretter på bryteren.
Gresstrimmeren stopper under trimmingen.	Skjermen er ikke montert på kantklipperen, noe som resulterer i at tråden blir for lang, og at motoren blir overbelastet.Tråden som brukes, er for tung.Gress har festet seg rundt trimmerhodet.Motoren er overbelastet.Batteripakken eller gresstrimmeren er for varm.Batteripakken er fjernet fra verktøyet.Batteripakken er utladet.Ubalansert etter installasjon av skjærebånd.	Ta ut batteripakken og monter bladvernet på kantklipperen.Bruk anbefalt nylonskjæretråd med en diameter som ikke er større enn 2.4 mm.Stopp kantklipperen, ta ut batteriet og fjern gress fra drivakselen og trimmerhodet.Ta trimmerhodet bort fra gresset. Motoren vil fungere igjen når belastningen er fjernet. Når du klipper gresset, skal du bevege trimmerhodet inn og ut av gresset og bare fjerne ca. 20 cm i én omgang.Avkjøl batteriet eller strengstrimmeren.Installer batteripakken på nytt.Lad opp batteripakken.Trykk på trimmerhodet for å gjøre taulengden symmetrisk.
Trimmerhodet trekker ikke frem tråden.	Gress har festet seg rundt trimmerhodet.Det er ikke nok tråd på spolen eller tråden går i stykker fra øyehullet.Tråden er sammenfiltret.Tråden er for kort.	Stopp kantklipperen, ta ut batteriet og rengjør drivakselen og trimmerhodet.Ta ut batteriet og erstatt skjæretråden som i “TRÅDSKIFTE” i denne håndboken.Ta ut batteriet og erstatt skjæretråden som i “TRÅDSKIFTE” i denne håndboken.Ta ut batteriet og erstatt skjæretråden som i “TRÅDSKIFTE” i denne håndboken.
Gress er viklet rundt trimmerhode og motorhus.	Klipping av høyt gress på bakkenivå Klipp høyt gress ovenfra og ned, og fjern ikke mer enn 20 cm i hvert pass for å forhindre innpakning.
PROBLEM ÅRSAK L∅SNING
Sprekker på trimmerhodet eller spoleholderen løsner fra spolebunnen.	■ Trimmerhodet er utslitt.■ Mutteren som låser trimmerhodet er løs.	■ Bytt trimmerhodet med en gang; følg avsnittet "UTSKIFTING AV TRIMMERHODE" i denne håndboken.■ Åpne trimmerhodet og bruk en slagnøkkel for å stramme mutteren.
Klippetråden kan ikke vikles riktig inn i trimmerhodet.	■ Klippetråden er for lang.■ Gressrester eller smuss har samlet seg i trimmerhodet og blokkerte bevegelsen til trådspolen.■ Motoren er overopphetet på grunn av betjening av trådviklingssystemet gjentatte ganger.■ Lavt batterinivå	■ Klipp tråden slik at den vises omtrent 13 cm lang på hver side.■ Ta ut batteriet, åpne trimmerhodet og rengjør det grundig.■ La strengetrimmeren arbeide uten belastning i no minutter for å kjøle ned motoren, og prøv å laste tråden på nytt.■ Lade batteriet.
Klippetråden kan ikke føres gjennom trimmerhodet när tråden settes inn.	■ Skjæretråden er delt eller bøyd i enden.■ Det nedre dekselet frigjøres ikke på plass etter installering på nytt.	■ Klipp den slitte enden av tråden og sett den inn igjen.■ Fest batteripakken på trimmeren; trykk på trådinnlastningsknappen for å starte strømbelastningen for å frigjøre det nedre dekselet.

NO

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.com for å se fullstendige vilkår og betingelser for EGO-garantireglene.
