NÁVOD K OBSLUZE ST1401EST EGO

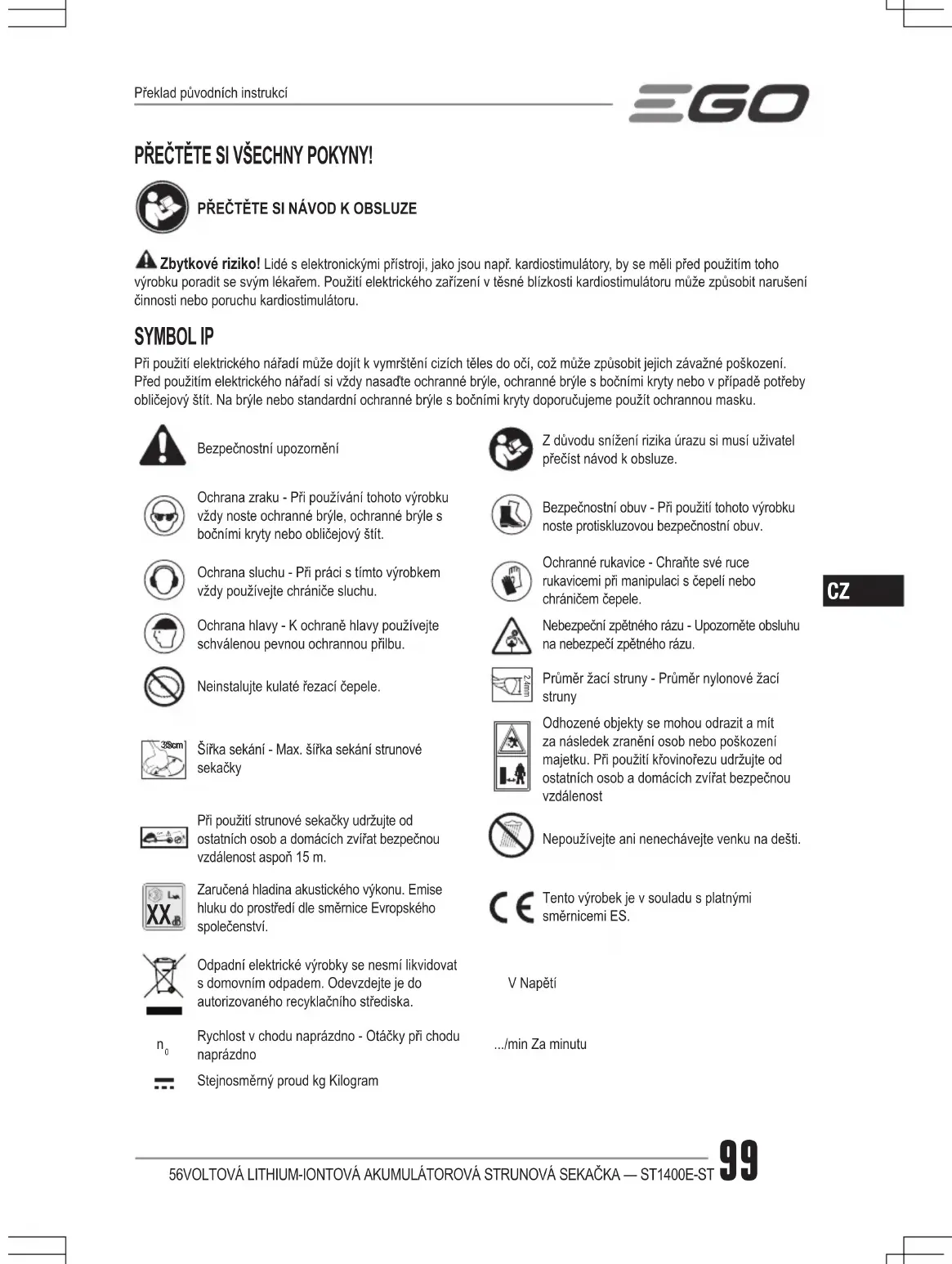

PŘEČTĚTE SI VŠECHNY POKYNY! PŘEČTĚTE SI NÁVOD K OBSLUZE Zbytkové riziko! Lidé s elektronickými přístroji, jako jsou např. kardiostimulátory, by se měli před použitím toho výrobku poradit se svým lékařem. Použití elektrického zařízení v těsné blízkosti kardiostimulátoru může způsobit narušení činnosti nebo poruchu kardiostimulátoru. SYMBOL IP Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasaďte ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použít ochrannou masku. Bezpečnostní upozorněníZ důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze.Ochrana zraku - Při používání tohoto výrobku vždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štít.Bezpečnostní obuv - Při použití tohoto výrobku noste protiskluzovou bezpečnostní obuv.Ochrana sluchu - Při práci s tímto výrobkem vždy používejte chrániče sluchu.Ochranné rukavice - Chraňte své ruce rukavicemi při manipulaci s čepelí nebo chráničem čepele.Ochrana hlavy - K ochraně hlavy používejte schválenou pevnou ochrannou přilbu.Nebezpeční zpětného rázu - Upozorněte obsluhu na nebezpečí zpětného rázu.Neinstalujte kulaté řezací čepele. 2.4mmPrůměr žací struny - Průměr nylonové žací struny 38cm 35cm Šířka sekání - Max. šířka sekání strunové sekačkyOdhozené objekty se mohou odrazit a mít za následek zranění osob nebo poškození majetku. Při použití křovinořezu udržujte od ostatních osob a domácích zvířat bezpečnou vzdálenost 15m Při použití strunové sekačky udržujte od ostatních osob a domácích zvířat bezpečnou vzdálenost aspoň 15 m.Nepoužívejte ani nenechávejte venku na dešti.

Zaručená hladina akustického výkonu. Emise hluku do prostředí dle směrnice Evropského společenství.Tento výrobek je v souladu s platnými směrnicemi ES.Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte je do autorizovaného recyklačního střediska.V Napětí

Rychlost v chodu naprázdno - Otáčky při chodu naprázdno.../min Za minutuStejnosměrný proud kg KilogramPřeklad původních instrukcí56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST100

TECHNICKÉ ÚDAJE Napětí56 V Otáčky naprázdnoNastavení nízké rychlosti: 3000-4500 ot/min Nastavení vysoké rychlosti: 4000-5800 ot/minŽací mechanizmus Strunová hlavaTyp žací struny2,4 mm nylonová zkroucená strunaŠířka sekání 35 cmDoporučená provozní teplota 0°C-40°CDoporučená teplota skladování -20°C-70°COptimální teplota nabíjení 5°C-40°CHmotnost (bez akumulátoru) 5,8 kgMěřená hladina akustického výkonu L 88,98 dB(A) K=2 dB(A)Hladina akustického tlaku na sluch obsluhy L 68,96 dB(A) K=2 dB(A)Zaručená úroveň akustického výkonu L

(měřeno podle směrnice 2000/14/ES)91 dB(A)Hodnota vibrací

Přední pomocná rukojeť3,2 m/s2 K=1,5 m/s

Zadní rukojeť2,3 m/s K=1,5 m/s

◾ Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím; ◾ Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů. POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu. POPIS SEZNAMTE SE S NAŠÍ STRUNOVOU SEKAČKOU (obr. A1) 1. Zadní rukojeť2. Přepínač vysoké/nízké rychlosti3. Stavitelná přední pomocná rukojeť4. Závěs5. Tlačítko podávání struny6. Kryt7. Pojistná tyč8. Objímka na zajištění výšky9. Spínač10. Zajišťovací jazýček11. Strunová hlava (Bump Head)12. Ořezávací čepel pro strunu13. Uvolňovací západka14. Žací struna15. Tlačítko pro uvolnění akumulátoru16. Západka17. Elektrické kontakty18. Vysunovací mechanismus19. Imbusový klíč OBSAH BALENÍ (OBR. A1) MONTÁŽ

VAROVÁNÍ: Nedržte hřídel za klouby, v opačném případě hrozí skřípnutí rukou nebo prstů. VAROVÁNÍ: Nepokoušejte se sekačku spustit, dokud není hřídel zajištěna.Hřídel opatrně rozložte a zároveň zajistěte kabel uvnitř hřídele pomocí dvou šroubů. K tomu použijte dodaný klíč (obr. B1 a B2).

Umístěte sekačku tak, aby její hlava směřovala nahoru (obr. C1). Srovnejte upevňovací otvory krytu s montážními otvory a upevněte kryt ke spodní části hřídele s pomocí dvou šroubů (obr. C2). POZNÁMKA: Zkontrolujte, zda je kryt upevněn podle obr. C1 a C2, obrácené upevnění představuje vysoké riziko!

MONTÁŽ A NASTAVENÍ PŘEDNÍ POMOCNÉ

RUKOJETI 1. Uvolněte zajišťovací tyčku v přední pomocné rukojeti z přední pomocné rukojeti vyjměte zajišťovací tyčku a křídlovou matici (obr. D).D-1 Přední pomocná rukojeť D-3 Křídlová maticeD-2 Upínací blok D-4 Zajišťovací tyčka2. Natlačte přední pomocnou rukojeť na hřídel mezi objímku na zajištění výšky a kloub (obr. E).3. Vložte upínací blok do slotu rukojeti (obr. F).56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST 101

4. Namontujte zajišťovací tyčku a přitáhněte křídlovou

matici. Ujistěte se, že přední pomocná rukojeť je vzhůru a směřuje k horní části zadní rukojeti (obr. J).

5. Vytáhněte páčku zajišťovací tyčky, abyste mohli

snadno přesunout / otočit rukojeť do pohodlné polohy. Poté zajistěte páčku zajišťovací tyčky. (Obr. H). VAROVÁNÍ: Nářadí nelze používat bez bezpečně upevněné přední pomocné rukojeti.

NASTAVENÍ ZADNÍ RUKOJETI

Pokud délka hřídele není vhodně nastavená pro obsluhu, lze ji upravit pomocí svorky pro zajištění výšky.

1. Vyjměte akumulátor ze sekačky.

2. Chcete-li upravit výšku sekačky, otevřete zajišťovací

svorku výšky a poté posuňte hřídel nahoru nebo dolů do požadované výšky a zajistěte ji zatlačením zajišťovací svorky dolů (obr. I). POZNÁMKA: Po změně výšky sekačky bude možná nutné znovu nastavit přední pomocnou rukojeť. OBSLUHA VAROVÁNÍ: Při práci s elektrickým nářadím vždy noste ochranné brýle nebo ochranné brýle s bočními kryty a používejte ochranu sluchu. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí, nebo případně jiným vážným úrazům. Výrobek lze použít k následujícím účelům: Ořezávání: Slouží k odstranění trávy a plevele u zdí, plotů, stromů a obrubníků. Sekání: Slouží k sekání trávy, která je pro běžnou sekačku obtížně dostupná.

INSTALACE/VYJMUTÍ AKUMULÁTORU

Používejte pouze EGO akumulátory a nabíječky uvedené na obr. A2. Před prvním použitím akumulátor plně nabijte. Instalace Srovnejte žebrování akumulátoru s instalačními drážkami a zatlačte na akumulátor, dokud neuslyšíte „cvaknutí“ (obr. J1). Vyjmutí Stiskněte tlačítko pro uvolnění akumulátoru a vytáhněte jej, jak je to znázorněno na obr. J2. J-1 Tlačítko pro uvolnění akumulátoru

JAK DRŽET STRUNOVOU SEKAČKU

Držte strunovou sekačku oběma rukama: Jednu ruku na zadní rukojeti a druhou ruku na přední pomocné rukojeti. POZNÁMKA: Strunová hlava je rovnoběžná se zemí ve správné žací vzdálenosti, aniž by se musela obsluha překlonit (obr. K). SPUŠTĚNÍ/VYPNUTÍ STRUNOVÉ SEKAČKY Spuštění Posuňte zajišťovací jazýček dopředu a poté stiskněte spouštěč. Spouštěč plynule nastavuje rychlost. Čím více mačkáte spouštěč, tím vyšší je rychlost (obr. L). Zastavení Uvolněte spouštěč. FUNKCE NASTAVENÍ RYCHLOSTI (OBR. L) Strunová sekačka má dvě rychlosti. Poloha „NÍZKÁ“ je určena pro nízké rychlosti, zatímco poloha „VYSOKÁ“ pro vysoké rychlosti. Obr. L s popisem dílů: L-1 Přepínač vysoké/nízké rychlosti L-2 Spínač

POUŽITÍ STRUNOVÉ SEKAČKY

Před každým použitím vyčistěte prostor, kde budete zařízení používat. Odstraňte veškeré předměty, jako jsou např. kameny, rozbité sklo, hřebíky, dráty nebo provazy, které mohou být odhozeny, nebo se mohou do žacího nástavce zaplést. Z prostoru vyžeňte děti, ostatní osoby a domácí zvířata. Minimální bezpečná vzdálenost pro děti, ostatní osoby a domácí zvířata je 15 m; stále však hrozí riziko zasažení ostatních osob vymrštěnými předměty. Ostatním osobám doporučte použití ochrany očí. Pokud se k vám někdo blíží, okamžitě vypněte motor a žací příslušenství. PŘED KAŽDÝM POUŽITÍM ZKONTROLUJTE

POŠKOZENÉ/OPOTŘEBENÉ DÍLY

Zkontrolujte strunovou hlavu, kryt, přední pomocnou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené. Ořezávací čepel pro strunu na okraji chrániče se může v průběhu času otupit. Doporučujeme ji pravidelně brousit pilníkem, nebo vyměnit za novou.56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST102

Strunová hlava umožňuje obsluze více vysunout žací strunu bez zastavení motoru. Když se struna roztřepí nebo rozedře, lze během práce se sekačkou vysunout další část struny lehkým poklepáním hlavy sekačky o zem (obr. M). POZNÁMKA: Vysouvání struny vyžaduje opakované poklepání se zkracováním žací struny. VAROVÁNÍ: Nevyjímejte ani neupravujte sestavu vyžínacího kotouče. Nadměrná délka struny způsobí přehřátí motoru, což může vést k vážnému úrazu.

POZNÁMKA: Vždy používejte doporučenou nylonovou žací strunu o průměru nepřesahujícím 2,4 mm. Použitím jiné než specikované struny může dojít k přehřátí nebo poškození strunové sekačky. VAROVÁNÍ: Nikdy nepoužívejte kovem vyztužené struny, dráty, šňůry atd. Mohou se odlomit a stát se nebezpečnými projektily.

1. Vyjměte akumulátor.

2. Vyjměte zbývající strunu, pokud je to nutné.

3. Uřízněte strunu o délce 4 metry. Vložte strunu do

otvoru uvnitř očka (obr. O). Zatlačte a vytáhněte strunu z druhé strany, dokud se na obou stranách cívky neobjeví stejná délka struny.

4. Namontujte akumulátor do strunové sekačky.

5. Stiskněte a podržte tlačítko navíjení, čímž spustíte

motor navíjení struny. Struna bude průběžně navíjena do strunové hlavy (obr. P).

6. Pečlivě pozorujte zbývající délku struny. Krátkým

stisknutím tlačítka pro navíjení struny upravujte délku, dokud na každé straně nebude 13 cm struny.

7. Zatlačte na strunovou hlavu při současném vytahování

strun, abyste ručně vysunuli strunu a zkontrolovali tak její správné navinutí. Když se žací struna utrhne ve výstupu struny nebo není žací struna uvolněna, když ťuknete na strunovou hlavu, postupujte podle následujících kroků.

1. Vyjměte akumulátor ze sekačky.

2. Stiskněte uvolňovací západky na hlavě sekačky a

vytáhněte sestavu spodního krytu tahem směrem ven (obr. Q).

3. Vytáhněte strunu z cívky.

Vložte pružinu do štěrbiny v sestavě spodního krytu (obr. R).

5. Jednou rukou přidržujte sekačku a druhou ruku

použijte k uchopení sestavy spodního krytu a vyrovnejte drážky v sestavě spodního krytu s uvolňovacími západkami. Zatlačte na sestavu spodního krytu, dokud nezapadne na místo (uslyšíte zřetelné cvaknutí) (obr. S).

6. Postupujte podle pokynů v části „VÝMĚNA STRUNY“

pro opětovné natažení žací struny.

VÝMĚNA STRUNOVÉ HLAVY

VAROVÁNÍ: Pokud se hlava uvolní po upevnění v dané pozici, okamžitě ji vyměňte. Nikdy nepoužívejte sekačku s uvolněným žacím nástavcem. Prasklou, poškozenou nebo opotřebovanou strunovou hlavu okamžitě vyměňte, i kdyby se jednalo pouze o povrchové praskliny. Tyto nástavce se mohou roztříštit ve vysoké rychlosti a způsobit vážné zranění.

DEMONTÁŽ STRUNOVÉ HLAVY

1. Vyjměte akumulátor ze sekačky.

2. Stiskněte uvolňovací západky na strunové hlavě a

demontujte sestavu spodního krytu strunové hlavy tahem směrem ven.

3. Demontujte žací strunu ze strunové hlavy (obr. S).

4. Pokud je to nutné, vyjměte pružinu ze sestavy cívky.

Uložte ji pro opětovné sestavení.

5. Používejte rukavice. Pomocí jedné ruky uchopte

sestavu cívky a stabilizujte ji a druhou rukou držte rázový klíč (není součástí balení), abyste uvolnili matku proti směru hodinových ručiček (obr. X).

6. Z hřídele motoru vyjměte matici, držák cívky, horní kryt

a horní spodní kryt (obr. T). POZNÁMKA: Obě pouzdra mohou z hřídele motoru snadno spadnout, prosíme je pečlivě je uschovejte pro opětovnou montáž.

7. Vyměňte za novou strunovou hlavu a namontujte ji v

následujících krocích. T-1 Pouzdro T-6 Struna do sekačky T-2 Horní kryt T-7 Spodní kryt T-3 Matice T-8 Horní spodní kryt T-4 Podložka T-9 Sestava cívky T-5 Pružina

INSTALACE NOVÉ STRUNOVÉ HLAVY

1. Namontujte pouzdra na hřídel motoru a nasaďte

sestavu horního spodního krytu na místo (obr. T).56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST 103

2. V tomto pořadí namontujte horní kryt, sestavu cívky, matici a podložku. Pro utažení matice použijte rázový klíč (obr. U a V).3. Namontujte sestavu spodního krytu.4. Znovu naviňte žací strunu.5. Spusťte sekačku, abyste zjistili, zda bude fungovat normálně. Pokud tomu tak není, znovu ji sestavte podle výše uvedené popisu. ÚDRŽBA VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Pravidelně stroj kontrolujte a udržujte. Z důvodu bezpečnosti by měl všechny opravy provádět kvalikovaný servisní technik. VAROVÁNÍ: Aby nedošlo k vážnému úrazu, akumulátor před servisem, čištěním, výměnou nástavců nebo odstraněním materiálu nářadí vyjměte. UPOZORNĚNÍ: Překážky ve větracích otvorech zabrání proudění vzduchu do krytu motoru, což povede k přehřátí nebo poškození motoru.

◾ Nářadí čistěte vlhkým hadrem s neagresivním čisticím prostředkem. Dbejte na to, aby do nářadí nepronikla žádná kapalina; žádný díl tohoto nářadí nikdy neponořujte do kapaliny. ◾ Na plastový kryt nebo rukojeť nepoužívejte žádné silné čisticí prostředky. Mohou být poškozeny některými aromatickými oleji, jako např. borovicovým nebo citronovým, a rozpouštědly, jako např. petrolejem. Vlhkost může rovněž způsobit riziko úrazu elektrickým proudem. Veškerou vlhkost setřete suchým měkkým hadrem. ◾ K čištění větracích otvorů od nečistot na zadní části krytu použijte malý kartáč nebo proud vzduchu z malého vysavače. ◾ Udržujte větrací otvory krytu motoru vždy v čistotě.

BROUŠENÍ ŽACÍHO KOTOUČE

VAROVÁNÍ: Při údržbě žacího kotouče vždy chraňte ruce s pomocí pevných rukavic.1. Demontujte žací kotouč z ochranného krytu.2. Zabezpečte kotouč ve svěráku.3. Opatrně přepilujte žací hrany kotouče jemným pilníkem nebo brusným kamenem a zároveň udržujte původní úhel břitu.4. Kotouč nasaďte do krytu a zajistěte jej pomocí šroubů.

◾ Pokud strunovou sekačku nepoužíváte, vyjměte z ní akumulátor. ◾ Nářadí před uskladněním řádně vyčistěte. ◾ Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek. Ochrana životního prostředí Elektrické zařízení, nabíječku a baterie / nabíjecí baterie nevhazujte do domovního odpadu! Předejte tento výrobek autorizované recyklační společnosti ke tříděnému sběru. Elektrické nářadí musí být vráceno do zařízení k ekologické recyklaci.56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST104

Strunová sekačka se nespustí. ◾ K strunové sekačce není připojen akumulátor. ◾ Připojte akumulátor na strunovou sekačku. ◾ Žádný elektrický kontakt mezi sekačkou a akumulátorem. ◾ Vyjměte akumulátor, zkontrolujte póly a znovu jej nainstalujte. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor. ◾ Zajišťovací spouštěč jste před stisknutím spínače neposunuli vpřed. ◾ Posuňte zajišťovací jazýček dopředu a stiskněte spouštěč.Při sekání se strunová sekačka zastaví. ◾ Na sekačce není namontovaný chránič, což má za následek příliš dlouhou žací strunu a přetížení motoru. ◾ Vyjměte ze sekačky akumulátor a namontujte kryt. ◾ Je použita těžká žací struna. ◾ Používejte standardní nylonovou žací strunu s průměrem nejvíce 2,4 mm. ◾ Hřídel motoru nebo strunová hlava jsou zablokované trávou. ◾ Zastavte sekačku, vyjměte akumulátor a odstraňte trávu z hřídele motoru a strunové hlavy. ◾ Motor je přetížený. ◾ Vytáhněte strunovou hlavu z trávy. Motor začne pracovat, jakmile odstraníte zatížení. Při sekání pohybujte strunovou hlavou v sekané trávě tam a zpět, délka pohybu by neměla přesáhnout délku 20 cm v jednom tahu. ◾ Akumulátor strunové sekačky je příliš horký. ◾ Nechte akumulátor nebo strunovou sekačku vychladnout. ◾ Akumulátor je odpojený od nářadí. ◾ Znovu nainstalujte akumulátor. ◾ Akumulátor je vybitý. ◾ Nabijte akumulátor. ◾ Po instalaci žací struny je sekačka nevyvážená. ◾ Poklepáním na strunovou hlavu dosáhnete symetrické délky struny.Ze strunové hlavy se nevysouvá struna. ◾ Hřídel motoru nebo strunová hlava jsou zablokované trávou. ◾ Zastavte sekačku, vyjměte akumulátor a očistěte hřídel motoru a strunovou hlavu. ◾ Na cívce není dostatek struny nebo se struna u očka přetrhla. ◾ Vyjměte akumulátor a vyměňte strunu; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu. ◾ Struna se zamotala. ◾ Vyjměte akumulátor a vyměňte strunu; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu. ◾ Struna je příliš krátká. ◾ Vyjměte akumulátor a vyměňte strunu; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu.56VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1400E-ST 105

Kolem strunové hlavy a krytu motoru se namotala tráva.Sekání vysoké trávy na úrovni terénu.Vysokou trávu sekejte shora dolů, pokaždé ne více než 20 cm, aby nedocházelo k zamotání.Praskliny na strunové hlavě nebo uvolněný držák cívky na základně. ◾ Strunová hlava je opotřebovaná. ◾ Ihned vyměňte strunovou hlavu. Postupujte dle pokynů pro „VÝMĚNU STRUNOVÉ HLAVY“ v tomto návodu. ◾ Došlo k uvolnění matice, která zajišťuje hlavu sekačky. ◾ Otevřete strunovou hlavu a matici utáhněte rázovým klíčem.Žací strunu nelze řádně navinout do strunové hlavy. ◾ Žací struna je příliš dlouhá. ◾ Uřízněte strunu do délky přibližně 13 cm na každé straně. ◾ Ve strunové hlavě se nahromadily zbytky trávy nebo nečistoty a zablokovaly pohyb struny. ◾ Vyjměte baterii, otevřete strunovou hlavu a důkladně ji vyčistěte. ◾ Motor se přehřívá kvůli opakovanému použití systému navíjení struny. ◾ Nechte strunovou sekačku několik minut běžet naprázdno, aby se motor ochladil, a poté zkuste znovu strunu navinout. ◾ Nízká úroveň nabití akumulátoru ◾ Nabijte akumulátor. Při vkládání struny nelze nechat žací strunu projít strunovou hlavou. ◾ Žací struna je na konci rozdělená nebo ohnutá. ◾ Ořízněte opotřebovaný konec struny a znovu ji zaveďte do sekačky. ◾ Po opětovné instalaci není spodní kryt uvolněn do správné polohy. ◾ Připojte akumulátor k sekačce; stisknutím tlačítka navinutí struny krátce spustíte navíjení, čímž se uvolní spodní kryt. ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.com.56-VOLTOVÁ LÍTIOVO-IÓNOVÁ BEZDRÔTOVÁ STRUNOVÁ KOSAČKA — ST1400E-ST106
