MANUAL DE UTILIZADOR ST1401EST EGO

Risco residual! As pessoas com dispositivos eletrónicos, como pacemakers, deverão consultar o seu médico antes de utilizarem este produto. A utilização de equipamento elétrico perto de um pacemaker pode causar interferências ou falhas no pacemaker.

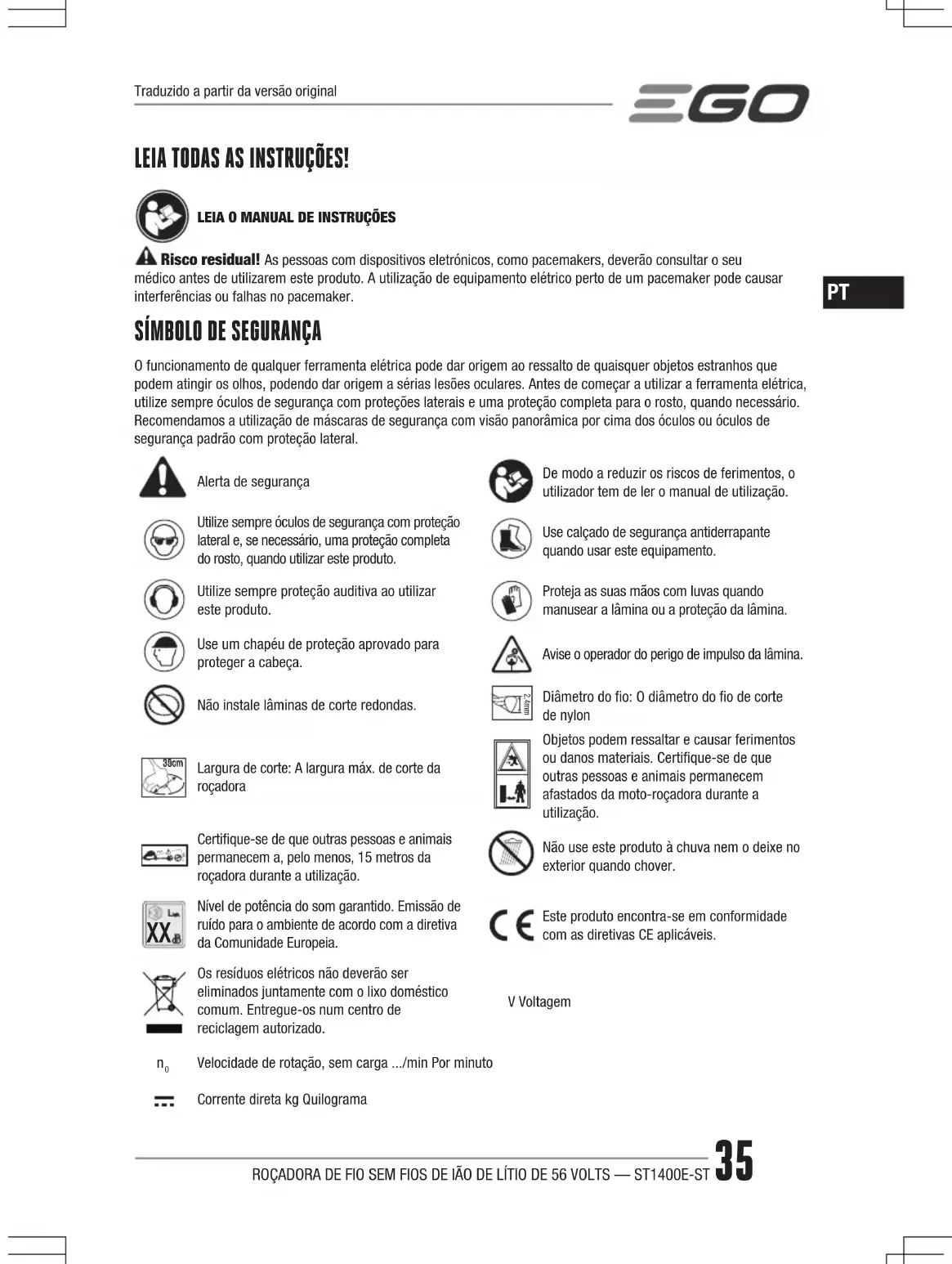

SÍMBOLO DE SEGURANÇA

O funcionamento de qualquer ferramenta elétrica pode dar origem ao ressalto de quaisquer objetos estranhos que podem atingir os olhos, podendo dar origem a sérias lesões oculares. Antes de começar a utilizar a ferramenta elétrica, utilize sempre óculos de segurança com proteções laterais e uma proteção completa para o rosto, quando necessário. Recomendamos a utilização de máscaras de segurança com visão panorâmica por cima dos óculos ou óculos de segurança padrão com proteção lateral. Alerta de segurançaDe modo a reduzir os riscos de ferimentos, o utilizador tem de ler o manual de utilização.Utilize sempre óculos de segurança com proteção lateral e, se necessário, uma proteção completa do rosto, quando utilizar este produto.Use calçado de segurança antiderrapante quando usar este equipamento.Utilize sempre proteção auditiva ao utilizar este produto.Proteja as suas mãos com luvas quando manusear a lâmina ou a proteção da lâmina.Use um chapéu de proteção aprovado para proteger a cabeça.Avise o operador do perigo de impulso da lâmina.Não instale lâminas de corte redondas. 2.4mmDiâmetro do fio: O diâmetro do fio de corte de nylon 38cm 35cm Largura de corte: A largura máx. de corte da roçadoraObjetos podem ressaltar e causar ferimentos ou danos materiais. Certifique-se de que outras pessoas e animais permanecem afastados da moto-roçadora durante a utilização. 15m Certifique-se de que outras pessoas e animais permanecem a, pelo menos, 15 metros da roçadora durante a utilização.Não use este produto à chuva nem o deixe no exterior quando chover.

Nível de potência do som garantido. Emissão de ruído para o ambiente de acordo com a diretiva da Comunidade Europeia.Este produto encontra-se em conformidade com as diretivas CE aplicáveis.Os resíduos elétricos não deverão ser eliminados juntamente com o lixo doméstico comum. Entregue-os num centro de reciclagem autorizado.V Voltagem

Velocidade de rotação, sem carga .../min Por minutoCorrente direta kg QuilogramaTraduzido a partir da versão originalROÇADORA DE FIO SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — ST1400E-ST36

Voltagem56 V Velocidade sem cargaBaixa velocidade: 3000-4500 RPM Alta velocidade: 4000-5800 RPMMecanismo de corte Cabeça de choqueTipo de fio de corteFio torcido de nylon de 2,4 mmLargura de corte 35 cmTemperatura de funcionamento recomendada0°C a 40°CTemperatura de armazenamento recomendada-20°C a 70°CTemperatura de carregamento ótima5°C a 40°CPeso (sem a bateria) 5,8 kgNível de potência do som medido L 88,98 dB(A) K=2 dB(A)Nível da pressão do som no ouvido do operador L 68,96 dB(A) K=2 dB(A)Nível de potência do som garantido L (medido de acordo com a 2000/14/CE)91 dB(A)Avaliação da vibração a

◾ O valor total declarado da vibração foi medido de acordo com um método de teste padrão e pode ser usado para comparar duas ferramentas; ◾ O valor total declarado da vibração também pode ser usado numa avaliação preliminar da exposição. AVISO: A emissão de vibrações durante a utilização da ferramenta elétrica pode diferir do valor declarado em que a ferramenta é usada. De modo a proteger o utilizador, este deverá usar luvas e proteção auditiva nas condições atuais de utilização. DESCRIÇÃO CONHEÇA A SUA ROÇADORA (Imagem A1) 1. Pega traseira2. Interruptor de velocidade alta/baixa3. Pega dianteira ajustável4. Articulação5. Botão de carregamento do fio6. Proteção7. Haste de fixação8. Manga de fixação da altura9. Gatilho do interruptor10. Trinco de fixação11. Cabeça da roçadora (cabeça de choque)12. Lâmina de corte do fio13. Aba de libertação14. Fio de corte15. Botão de libertação da bateria16. Aba17. Contactos elétricos18. Mecanismo de ejeção19. Chave sextavada LISTA DE PEÇAS (IMAGEM A1) MONTAGEM

AVISO: Não segure o eixo pelas juntas, para evitar ficar com as mãos ou dedos presos. AVISO: Não tente ligar a roçadora até que o eixo tenha sido bloqueado.Desdobre gentilmente o eixo, certificando-se de que o cabo fica dentro do eixo, e fixe com os dois parafusos, usando a chave fornecida (Imagem B1 e B2).

Coloque a roçadora de modo a que a cabeça da roçadora fique virada para cima (Imagem C1). Alinhe os orifícios de montagem da proteção com os orifícios de montagem, e fixe a proteção na base do eixo com dois parafusos (Imagem C2). AVISO: Certifique-se de que a proteção está fixada de acordo com a Imagem C1 e C2. Qualquer fixação inversa irá provocar um grande perigo!

MONTAR E AJUSTAR A PEGA DIANTEIRA

1. Desaperte a haste de fixação na pega dianteira e retire a haste de fixação e a porca de asas da pega dianteira (Imagem D).D-1 Pega auxiliar dianteira D-3 Porca de asasD-2 Bloco de fixação D-4 Haste de fixação2. Pressione a pega dianteira para o eixo entre a manga de fixação da altura e a articulação (Imagem E).ROÇADORA DE FIO SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — ST1400E-ST 37

3. Insira o bloco de fixação na ranhura da pega

4. Monte a alavanca da haste de fixação e pré-aperte

com a porca de asas. Certifique-se de que a pega dianteira fica para cima e virada para o topo da pega traseira (Imagem J).

5. Puxe para cima o nível da haste de fixação, de modo

a poder mover/rodar facilmente a pega de arco para a posição em que se sinta confortável, depois fixe a alavanca da haste de fixação. (Imagem H) AVISO: A ferramenta não pode ser utilizada sem a pega dianteira bem fixada.

AJUSTAR A PEGA TRASEIRA

Se o comprimento do eixo não for o adequado para a operação, pode ajustar o comprimento do eixo através da braçadeira de fixação da altura.

1. Retire a bateria da roçadora.

2. Para ajustar a altura da roçadora, abra a braçadeira

de fixação da altura e faça deslizar o eixo para cima ou para baixo para a altura desejada, e pressione a braçadeira de fixação para fixar no respetivo lugar (Imagem I). AVISO: A pega dianteira pode ter de ser reajustada após alterar a altura da roçadora. FUNCIONAMENTO AVISO: Utilize sempre óculos de segurança com proteções laterais e proteção auditiva. Se não o fizer, pode apanhar com objetos nos olhos, dando origem a possíveis ferimentos sérios. Pode utilizar este produto para os objetivos abaixo listados: Aparar: Usado para retirar relva e ervas encostadas a paredes, vedações, árvores e canteiros. Cortar: Usado para cortar relva difícil de alcançar usando uma máquina de cortar relva normal.

FIXAR/RETIRAR A BATERIA

Utilize apenas com baterias e carregadores da EGO listados na Imagem A2. Carregue por completo antes da primeira utilização. Para fixar Alinhe as abas da bateria com as ranhuras de fixação e empurre a bateria para baixo até ouvir um “clique” (Imagem J1). Para retirar Pressione o botão de libertação da bateria e puxe a bateria para fora, conforme apresentado na Imagem J2. J-1 Botão de libertação da bateria

Segure a roçadora com ambas as mãos: Uma mão na pega traseira e a outra na pega dianteira. AVISO: A cabeça da roçadora deve estar paralela ao chão com a distância de corte apropriada sem que o operador se curve (Imagem K).

LIGAR/DESLIGAR A ROÇADORA

Para ligar Prima o trinco de fixação para a frente e prima o gatilho do interruptor. O gatilho ajusta a velocidade continuamente. Quanto mais pressionar o gatilho, maior será a velocidade (Imagem L). Para parar Liberte o gatilho. FUNÇÃO DE AJUSTE DA VELOCIDADE (IMAGEM L) A roçadora tem duas velocidades. A posição “LOW” é a de baixa velocidade, e a posição “HIGH” é a de alta velocidade. Imagem L descrição das peças apresentada abaixo: L-1 Interruptor de velocidade alta/baixa L-2 Gatilho do interruptor

Limpe a área a cortar antes de cada utilização. Retire todos os objetos, como pedras, vidro partido, pregos, arames ou fios que possam ser atirados ou ficar presos no acessório de corte. Afaste as crianças, terceiros e animais. No mínimo, mantenha as crianças, terceiros e animais a um raio de 15 metros. Poderá continuar a haver um risco para as pessoas devido aos objetos que possam ser atirados. As outras pessoas deverão ser encorajadas a usar proteção ocular. Se alguém se aproximar, desligue imediatamente o motor e o acessório de corte. Antes de cada utilização, verifique se existem peças gastas/danificadas. Verifique a cabeça de choque, proteção, pega dianteira e substitua as peças rachadas, torcidas, dobradas ou danificadas de algum modo.ROÇADORA DE FIO SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — ST1400E-ST38

Esta lâmina para cortar o fio na extremidade da proteção pode deixar de ficar afiada com o passar do tempo. Recomendamos que afie periodicamente com uma lima ou que a substitua por uma lâmina nova. Após cada utilização, limpe a roçadora. AJUSTAR O COMPRIMENTO DO FIO DE CORTE A cabeça da roçadora permite ao operador libertar mais fio de corte sem parar o motor. À medida que o fio fica gasto, pode libertar mais fio, batendo ligeiramente a cabeça da bobina no chão enquanto utiliza a roçadora (Imagem M). AVISO: A libertação do fio requer várias batidas, pois o fio começa a ficar mais curto. AVISO: Não retire nem altere o conjunto da lâmina de corte do fio. Um fio com um comprimento excessivo faz o motor sobreaquecer e pode dar origem a ferimentos sérios.

AVISO: Use o fio de corte de nylon recomendado com um diâmetro nunca superior a 2,4 mm. Usar outro fio para além do especificado pode fazer com que a roçadora sobreaqueça ou fique danificada. AVISO: Nunca utilize fio reforçado com metal, arame, corda, etc. Estes podem partir e tornar-se projéteis perigosos.

1. Retire a bateria.

2. Retire o fio de corte restante, se necessário.

3. Corte 4 metros de fio de corte. Insira o fio no orifício de

fixação no interior do ilhó (Imagem O). Pressione e puxe o fio a partir do outro lado, até que apareçam quantidades iguais de fio em ambos os lados da bobina.

4. Instale a bateria na roçadora.

5. Prima e mantenha premido o botão de carregamento

do fio para ligar o motor de enrolar o fio. O fio é enrolado continuamente na cabeça da roçadora (Imagem P).

6. Observe cuidadosamente o comprimento do fio

restante. Prima brevemente o botão de carregamento do fio para ajustar o comprimento, até que apareçam 13 cm de fio de cada lado.

7. Pressione a cabeça da roçadora enquanto puxa os

fios para avançar manualmente o fio e verificar a montagem correta do fio de corte. Quando o fio de corte se partir na saída do fio, ou não for libertado quando bater com a cabeça do aparador, siga os passos apresentados abaixo:

1. Retire a bateria da roçadora.

2. Prima as abas de libertação na cabeça da roçadora

e retire o conjunto da cobertura inferior puxando a direito (Imagem Q).

inferior (Imagem R).

5. Com uma mão a segurar a roçadora, use a outra mão

para segurar o conjunto da cobertura inferior e alinhe as ranhuras no conjunto da cobertura inferior com as abas de libertação. Pressione o conjunto da cobertura inferior até encaixar no respetivo lugar, altura em que ouvirá um clique distinto (Imagem S).

6. Siga as instruções em “SUBSTITUIÇÃO DO FIO”

para recarregar o fio de corte. SUBSTITUIÇÃO DA CABEÇA DA ROÇADORA AVISO: Se a cabeça se soltar após fixá-la, substitua-a imediatamente. Nunca utilize uma roçadora com um acessório de corte solto. Substitua imediatamente uma cabeça de corte rachada, danificada ou gasta, mesmo que o dano esteja limitado a rachas superficiais. Tais acessórios podem despedaçar-se a alta velocidade e causar ferimentos sérios. RETIRAR A CABEÇA DA ROÇADORA

1. Retire a bateria da roçadora.

2. Prima as abas de libertação na cabeça da roçadora e

retire o conjunto da cobertura inferior puxando a direito.

3. Retire o fio de corte da cabeça da roçadora (Imagem S).

4. Se necessário, retire a mola do conjunto da bobina.

Guarde-a para a voltar a montar.

5. Use luvas. Use uma mão para segurar o conjunto

da bobina para estabilizar, e use a outra mão para segurar uma chave de impacto (não incluída) para libertar a porca num sentido inverso ao dos ponteiros do relógio (Imagem X).

Retire a porca, fixador da bobina, cobertura superior e cobertura da base superior do eixo do motor (Imagem T). AVISO: Dois casquilhos caem facilmente do eixo do motor. Guarde-os cuidadosamente para os voltar a montar.

7. Substitua por uma nova cabeça da roçadora e monte

INSTALAR A NOVA CABEÇA DA ROÇADORA 1. Monte os casquilhos no eixo do motor, e monte o conjunto da cobertura da base superior (Imagem T).2. Monte a cobertura superior, conjunto da bobina, anilha e porca por esta ordem. Use uma chave de impacto na porca para a apertar (Imagem U e V).3. Monte o conjunto da cobertura inferior.4. Recarregue o fio de corte.5. Ligue a ferramenta para ver se funciona normalmente. Se não for o caso, volte a montar conforme descrito acima. MANUTENÇÃO AVISO: Quando fizer reparações, utilize apenas peças de substituição idênticas. Inspecione e efetue a manutenção da ferramenta com regularidade. Para assegurar a segurança e bom funcionamento, todas as reparações deverão ser efetuadas por um técnico de reparação qualificado. AVISO: Para evitar ferimentos sérios, retire a bateria do aparelho antes da reparação, limpeza, mudança de acessórios ou remoção de material da unidade. CUIDADO: As obstruções nas aberturas de ventilação impedem que o ar flua para a estrutura do motor, dando origem a um sobreaquecimento ou danos no motor.

◾ Limpe a unidade usando um pano humedecido com detergente suave. Nunca permita que entrem líquidos no aparelho e nunca coloque qualquer parte da ferramenta dentro de qualquer líquido. ◾ Não utilize detergentes fortes na estrutura de plástico ou na pega. Estes podem ser danificados por determinados óleos aromáticos, como pinho e limão e por solventes como querosene. A humidade também pode causar um perigo de choque. Retire qualquer vestígio de humidade com um pano macio e seco. ◾ Use uma pequena escova ou a descarga de ar de uma pequena escova aspiradora para limpar as entradas de ar na estrutura traseira. ◾ Mantenha sempre as aberturas de ventilação da estrutura do motor sem lixo. AFIAR A LÂMINA DE CORTE DO FIO AVISO: Proteja sempre as mãos usando luvas resistentes quando efetuar qualquer manutenção na lâmina de corte do fio.1. Retire a lâmina de corte do fio do acessório de proteção.2. Fixe a lâmina num torno. Lime cuidadosamente as extremidades de corte da lâmina com uma lima fina ou pedra de afiar, tendo o cuidado de manter o ângulo original da extremidade de corte.4. Volte a colocar a lâmina na proteção e fixe no respetivo lugar com dois parafusos.

◾ Retire a bateria da roçadora quando não a utilizar. ◾ Limpe bem a ferramenta antes de a guardar. ◾ Guarde a unidade num local seco, bem ventilado, trancado ou elevado, fora do alcance das crianças. Não armazene a unidade em cima ou perto de fertilizantes, gasolina ou outros químicos. Proteja o ambiente Não elimine equipamento elétrico, bateria gasta nem carregador juntamente com o lixo doméstico comum! Leve este produto a um centro de reciclagem autorizado para que possa haver uma separação das peças. As ferramentas elétricas têm de ser devolvidas em instalações de reciclagem ambientalmente compatíveis.ROÇADORA DE FIO SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — ST1400E-ST40

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA SOLUÇÃO

A roçadora de fio não liga. ◾ A bateria não foi colocada na roçadora. ◾ Fixe a bateria na roçadora. ◾ Não existe contacto elétrico entre a roçadora e a bateria. ◾ Retire a bateria, verifique os contactos e volte a instalar a bateria. ◾ A bateria está gasta. ◾ Carregue a bateria. ◾ O gatilho de desbloqueio não foi movido para a frente antes de pressionar o gatilho do interruptor. ◾ Prima o trinco de fixação para a frente e prima o gatilho do interruptor.A roçadora pára durante o corte. ◾ A proteção não está montada na roçadora, fazendo com que haja um fio excessivamente comprido e o sobreaquecimento do motor. ◾ Retire a bateria e monte a proteção na roçadora. ◾ Está a utilizar um fio de corte muito pesado. ◾ Use o fio de corte de nylon recomendado com um diâmetro nunca superior a 2,4 mm . ◾ O eixo do motor ou a cabeça da roçadora estão cheios de relva. ◾ Pare a roçadora, retire a bateria e retire a relva do eixo do motor e da cabeça da roçadora. ◾ O motor está sobrecarregado. ◾ Retire a cabeça da roçadora da relva. O motor volta a funcionar mal a carga seja retirada. Quando cortar, mova a cabeça da roçadora para um lado e para o outro na relva a ser cortada e nunca retire mais de 20 cm num único corte. ◾ A bateria ou roçadora de fio estão muito quentes. ◾ Deixe a bateria ou roçadora arrefecer. ◾ A bateria foi retirada da ferramenta. ◾ Volte a colocar a bateria. ◾ A bateria está gasta. ◾ Carregue a bateria. ◾ Desequilíbrio após a instalação do fio de corte. ◾ Bata com a cabeça da roçadora para tornar o comprimento do fio simétrico.A cabeça da roça-dora não faz o fio avançar. ◾ O eixo do motor ou a cabeça da roçadora estão cheios de relva. ◾ Pare a roçadora, retire a bateria e retire a relva do eixo do motor e da cabeça da roçadora. ◾ Não tem fio suficiente na bobina, ou o fio parte-se no ilhó. ◾ Retire a bateria e substitua o fio de corte seguindo a secção "SUBSTITUIÇÃO DO FIO" neste manual. ◾ O fio ficou enrodilhado. ◾ Retire a bateria e substitua o fio de corte seguindo a secção “SUBSTITUIÇÃO DO FIO” neste manual. ◾ O fio é demasiado curto. ◾ Retire a bateria e substitua o fio de corte seguindo a secção “SUBSTITUIÇÃO DO FIO” neste manual.A relva enrola-se à volta da cabeça da roçadora e da estrutura do motor.Cortar relva alta ao nível do solo. Corte relva alta do topo até baixo, nunca retirando mais de 20 cm em cada passo para evitar que a erva se enrole.ROÇADORA DE FIO SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — ST1400E-ST 41

Existem rachas na cabeça da roçadora ou o fixador da bobina solta-se da base da bobina. ◾ A cabeça da roçadora está gasta. ◾ Volte a colocar imediatamente a cabeça da roçadora seguindo a secção “SUBSTITUIÇÃO DA CABEÇA DA ROÇADORA” neste manual. ◾ A porca que fixa a cabeça da roçadora está solta. ◾ Abra a cabeça da roçadora e use uma chave de impacto para apertar a porca.O fio de corte não pode ser enrolado corretamente na cabeça da roçadora. ◾ Fio de corte muito comprido. ◾ Corte o fio, de modo a ficar com cerca de 13 cm em cada lado. ◾ Acumulou-se erva ou detritos na cabeça da roçadora que bloqueou o movimento da bobina do fio. ◾ Retire a bateria, abra a cabeça da roçadora e limpe-a bem. ◾ O motor sobreaqueceu devido ao funcionamento repetido do sistema de enrolar o fio. ◾ Permita à roçadora funcionar sem carga durante alguns minutos para arrefecer o motor, depois tente recarregar o fio. ◾ Bateria fraca ◾ Carregue a bateria. O fio de corte não passa através da cabeça da roçadora quando é inserido. ◾ O fio de corte está dividido ou dobrado na extremidade. ◾ Corte a extremidade gasta do fio e volte a inserir. ◾ A cobertura inferior não é libertada para a respetiva posição após a reinstalação. ◾ Fixe a bateria na roçadora, prima o botão de carregamento do fio para ligar brevemente a energia e libertar a cobertura inferior. GARANTIA

POLÍTICA DE GARANTIA EGO

Visite o website egopowerplus.com para os termos e condições completos da política de garantia da EGO.DECESPUGLIATORE A FILO CORDLESS LI-ION 56 VOLT — ST1400E-ST42
